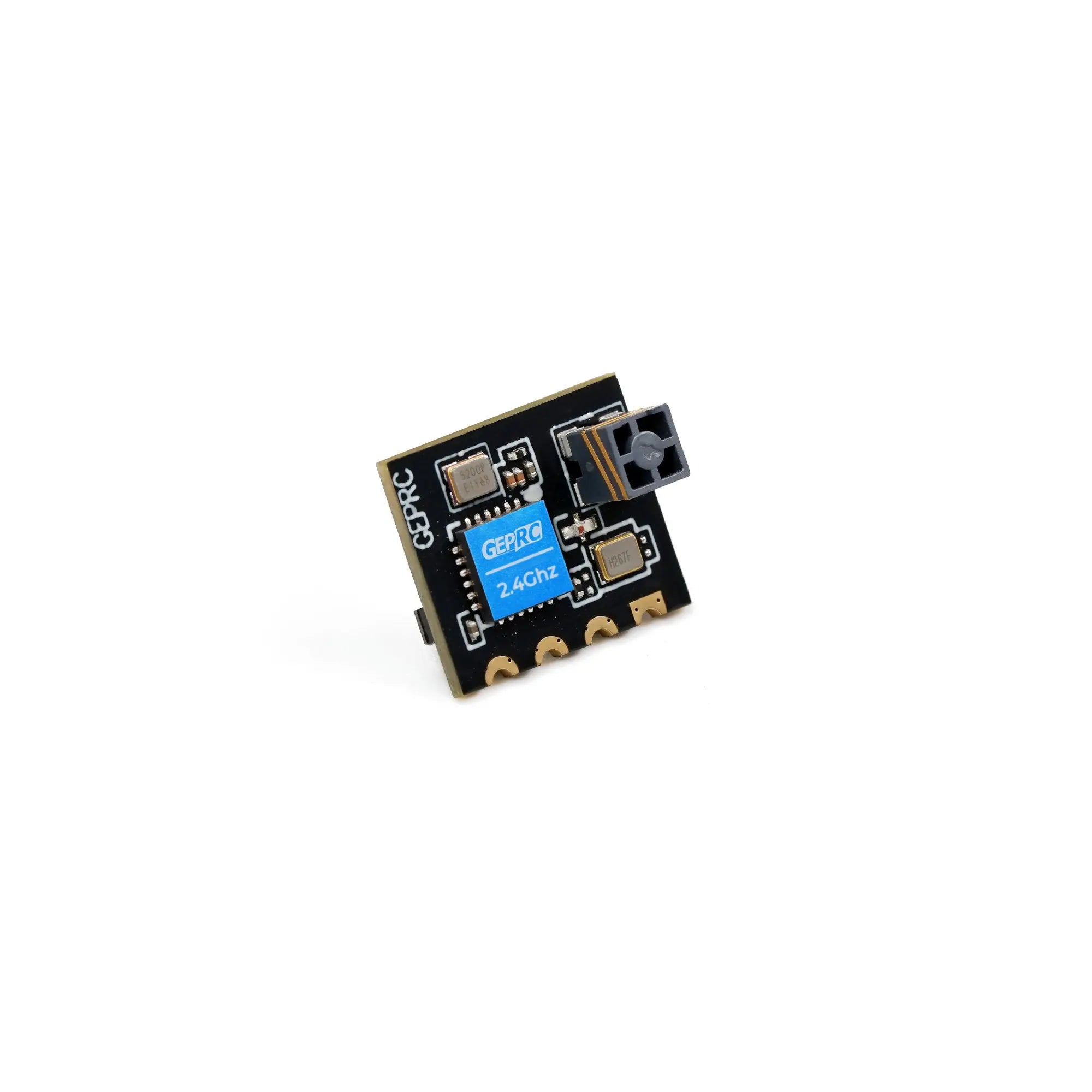

Sammanfattning

GEPRC ELRS NanoSE-mottagare är en ny generation av fjärrkontrollsystem utvecklat baserat på ExpressLRS open source-projektet. ExpressLRS sätter nya standarder för långdistansanslutning, låg latens och maximal uppdateringsfrekvens på 500Hz.

GEPRC ELRS NanoSE-mottagare arbetar med en frekvens på 2,4 GHz. Jämfört med Nano-mottagare använder NanoSE-mottagaren en integrerad SMD-keramisk antenn, som ytterligare minskar dess storlek samtidigt som den säkerställer signalmottagning, vilket gör den mer lämpad för användning på drönare med begränsat utrymme och låg vikt.

Obs! ELRS-produkter nu leverans har förflastrats med 2.x firmware. 2.x är inte kompatibel med version 1.x, så du måste uppgradera sändaren till 2.x för korrekt frekvensmatchning.

Specifikationer

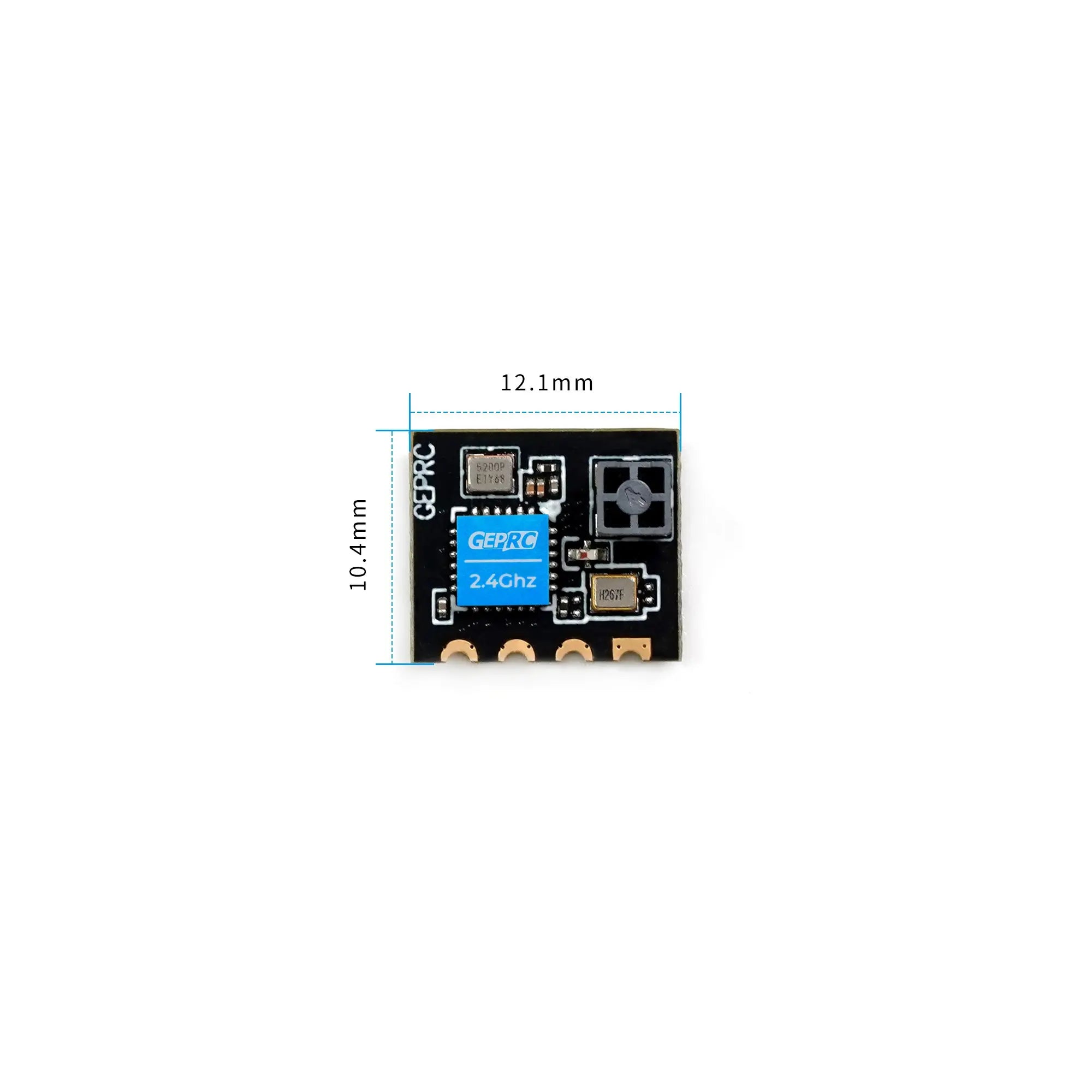

Storlek:12,1mm*10,4mm
Vikt:0,4g
Chips:ESP8285,SX1281
Frekvensband:2,4GHz ISMUppdateringshastighet:39205Hz1:51Hz1 spänning:5V
Antenn:Integrerad SMD keramisk antenn

Funktioner:

Liten storlek
0,4g vikt
WIFI-uppgraderingsfirmware
ELRS open source-projekt, fjärrkontroll
Integrerad SMD keramisk antenn
Maximal uppdateringshastighet på 500Hz> är enkelt

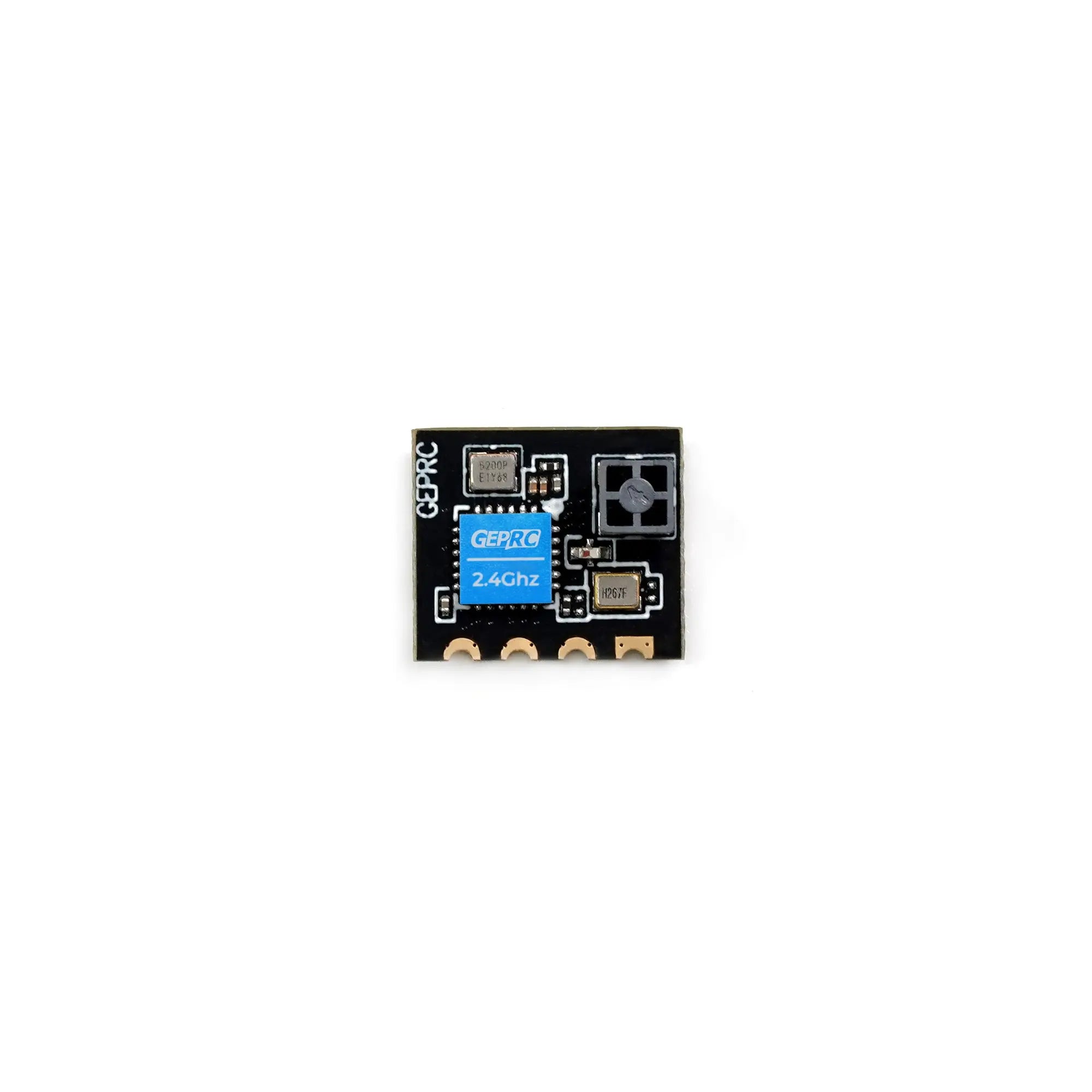

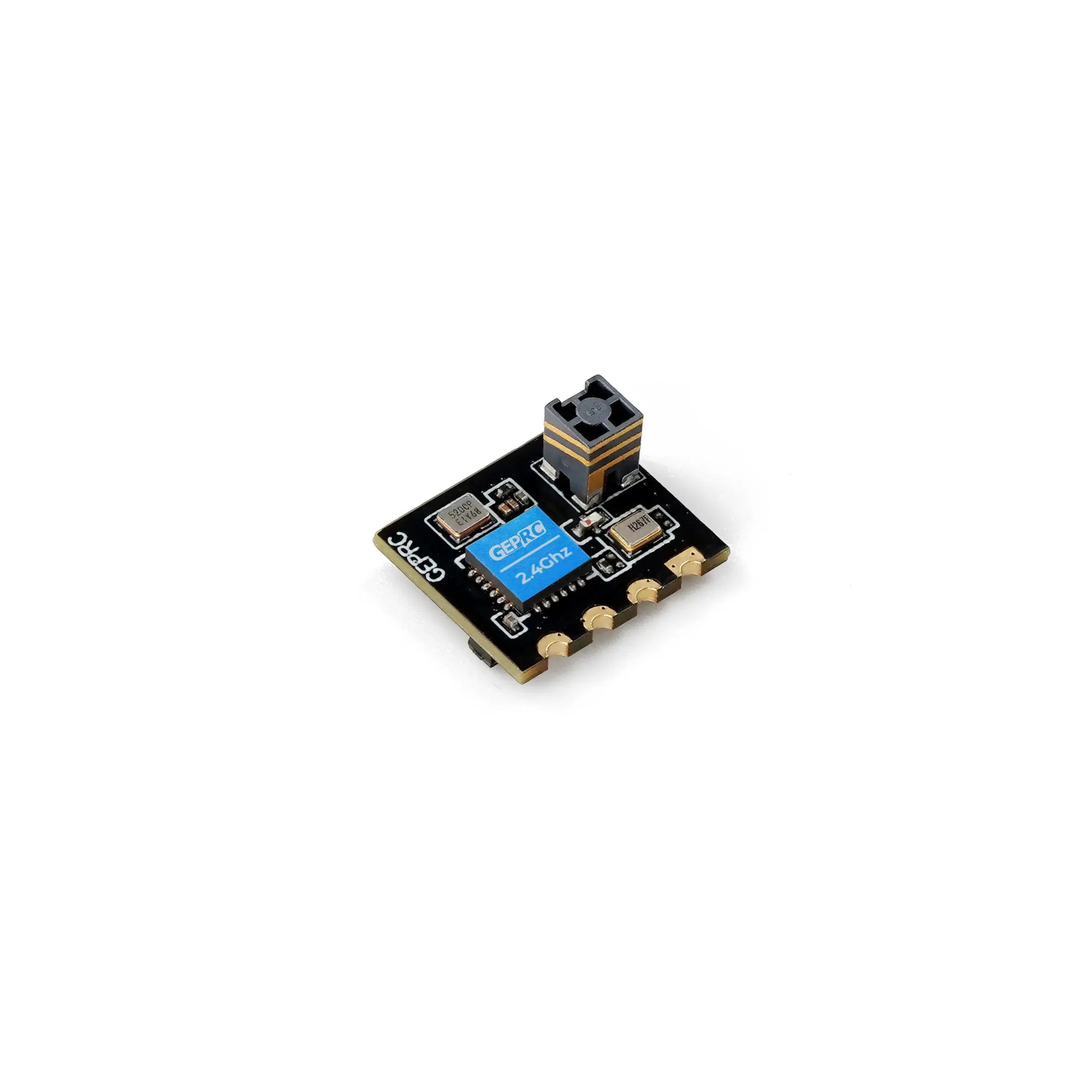

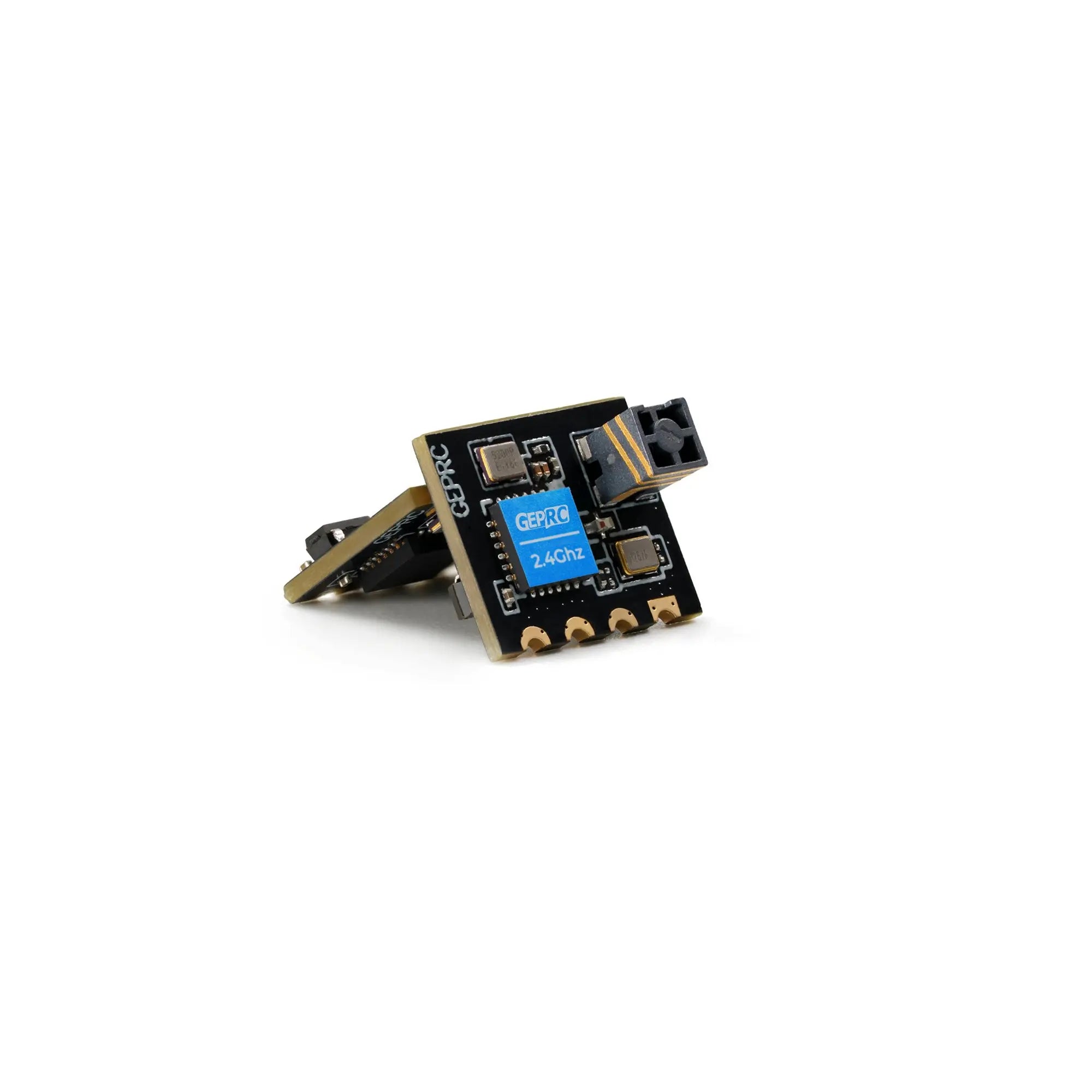

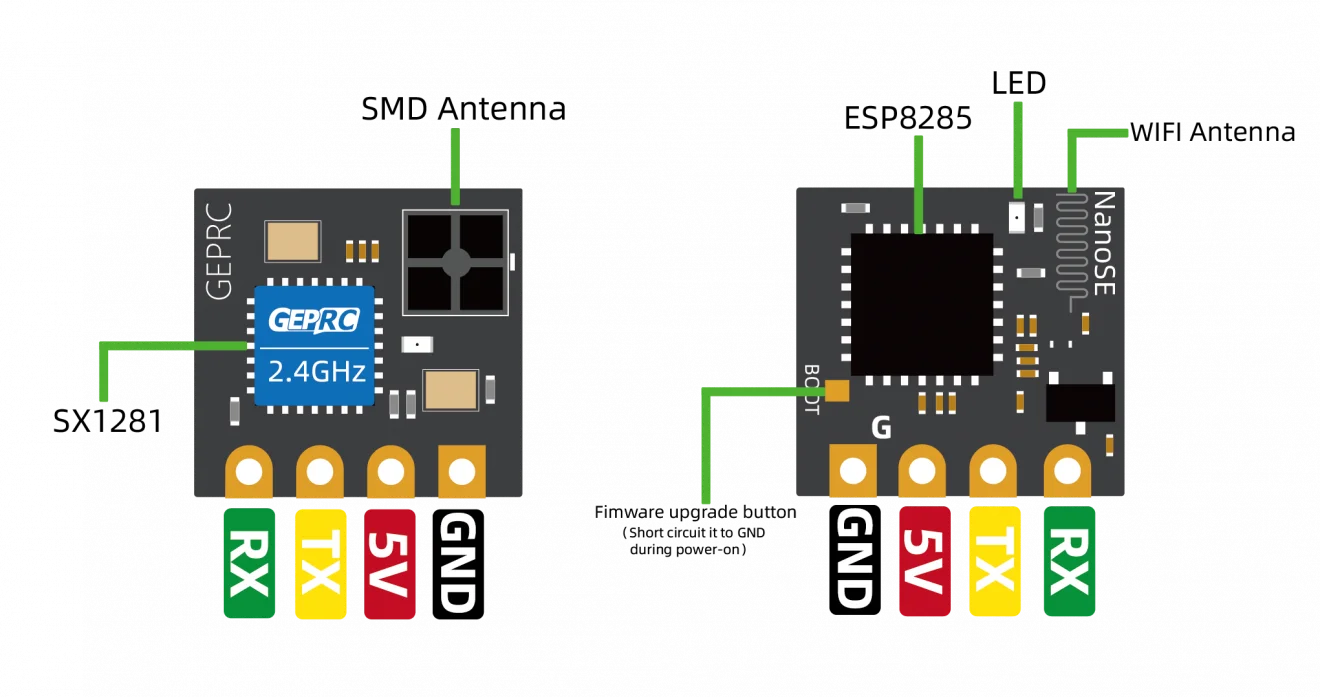

ELRS NanoSE-mottagardiagram

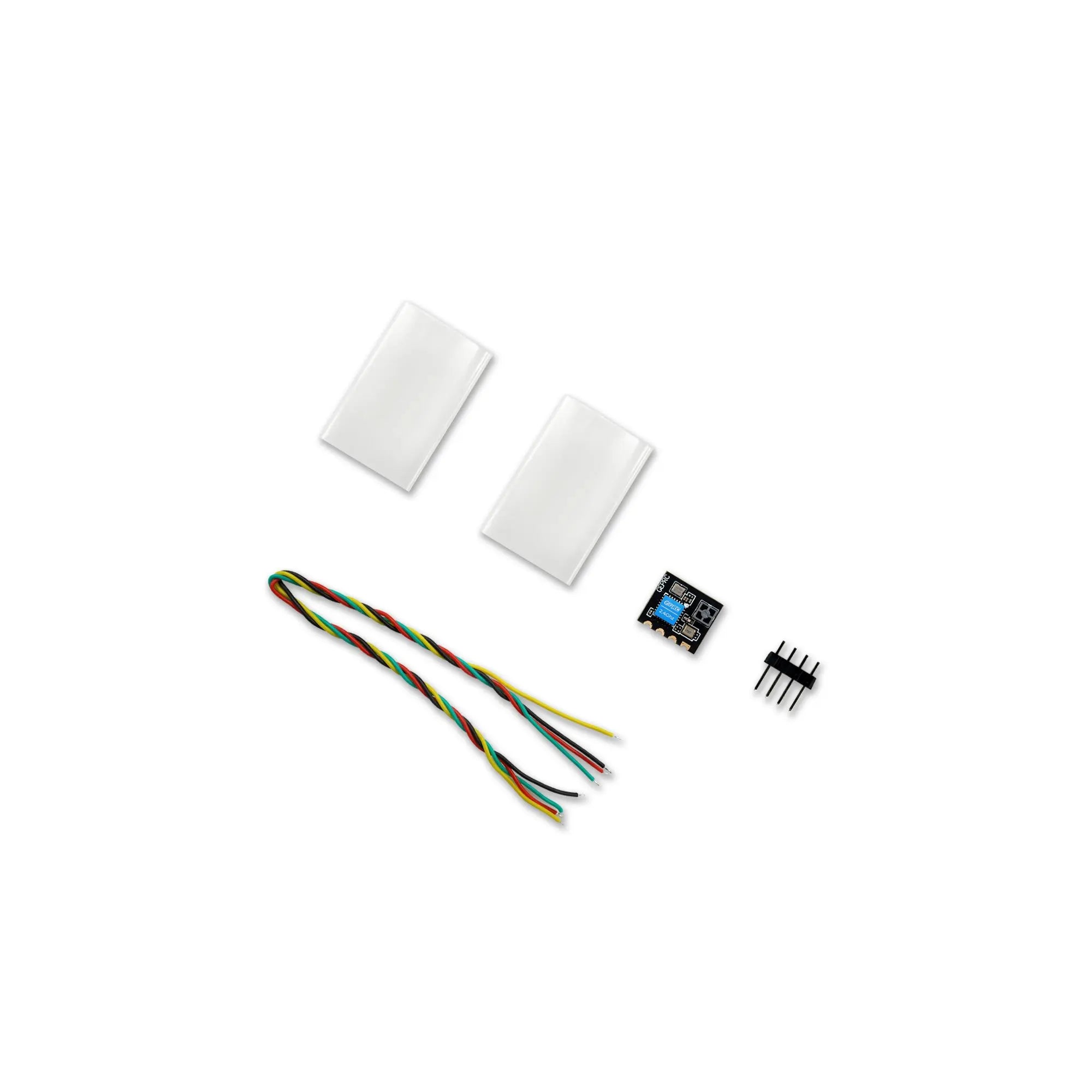

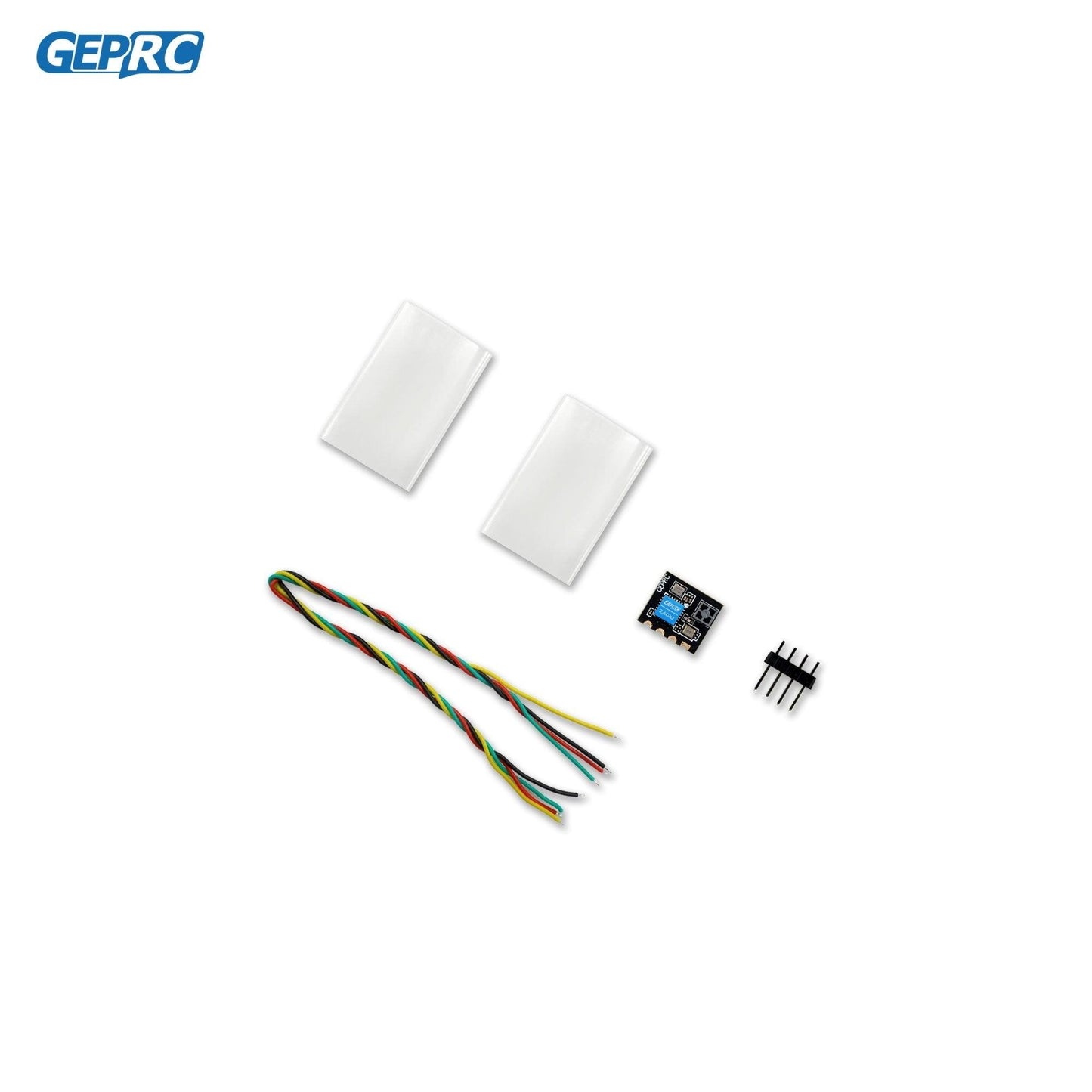

Paket ingår:

1 x NanoSE-mottagare
2 x Krympslang
4 x silikonkabel (svart, röd, gul, grön)
1 x stift (4stift)
1 x bruksanvisning
1 x klistermärke

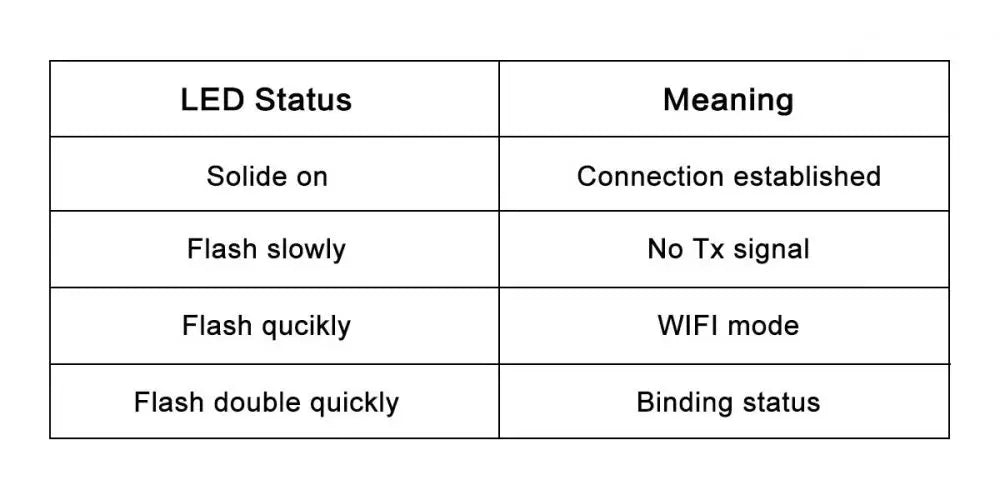

LED Statusindikering

LED-statusindikering: Fast på - indikerar anslutning upprättad, blinkar långsamt - ingen överföringssignal upptäckt, blinkar snabbt - indikerar Wi-Fi-läge aktiverat, blinkar snabbt dubbelt - bindning pågår.

Instruktioner

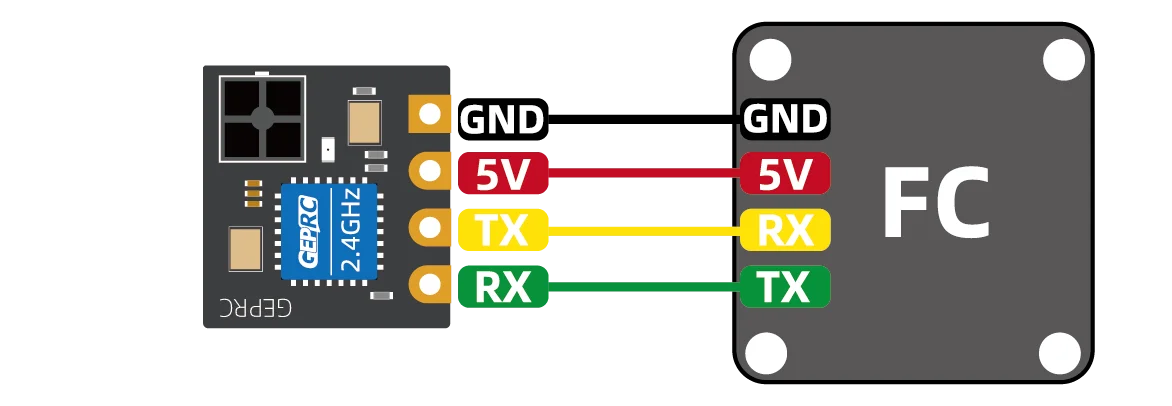

ELRS NanoSE-mottagare och FC-kopplingsschema:

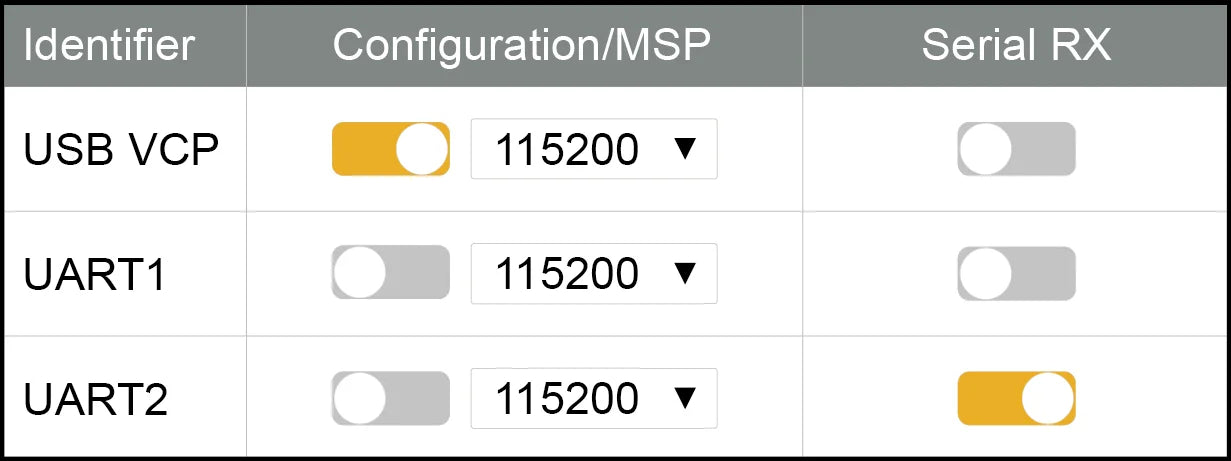

Öppna Betaflight Configurator, gå till fliken "Portar" och aktivera motsvarande UART som en seriell Rx (t.ex. UART2 som visas nedan). Spara och starta om.

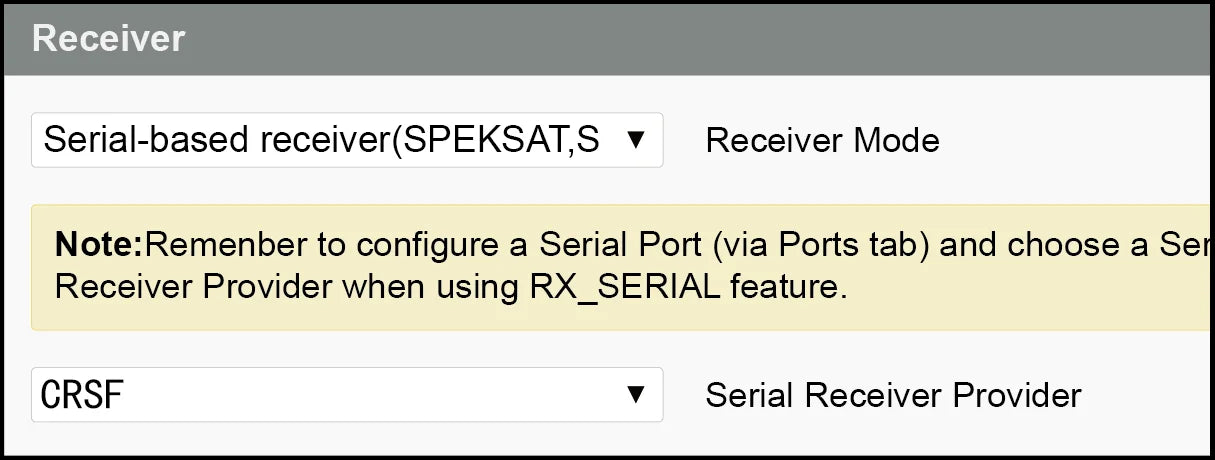

På fliken "Konfiguration", klicka på "Serial-baserad mottagare" på "Receiver"-panelen och välj "CRSF"

För att använda funktionen RX_Serial, konfigurera en seriell port via fliken 'Portar' och välj en seriell mottagare.

Bindning

FAQ

F: Varför är GEPRC ELRS rx alltid på och kan inte fungera när den är påslagen?

S: På senare tid har många användare rapporterat att vissa F4 flight control Uart 2-portar är anslutna enligt crsf-mottagaren i manualen, och ELRS-mottagaren är alltid på och kan inte fungera.

Efter dataförfrågan och test, fastställs det att för mottagaren med ESP-chip, om TX-gränssnittet är placerat i lågt Vil-läge,

Detta är inte ett fel i den fasta programvaran.

Det här problemet är välkänt att vissa FC:er gör att mottagarens TX-linje blir låg vid ström på vilket tvingar ESP:n till startladdarläge, därav den fasta lysdioden.

Detta är inte ett fel på flygkontrollen eller mottagaren, men ELRS-projektet var inte populärt under utvecklingen av denna del av flygkontrollmodellerna, och detta problem var inte optimerat. Chipsen för ELRS och black sheep-mottagare är olika, så samma crsf-anslutning black sheep-mottagare kan användas normalt. Den efterföljande lanseringen av flygkontroll kommer att lösa detta problem.

Det finns ett par potentiella korrigeringar/lösningar.

Dessutom, om det finns ett behov av att denna del av flygkontrollen använder ELRS-mottagare, prova följande metoder:

1. Slå på ström flera gånger flera gånger (låg effektivitet)

2. Ta bort några komponenter på flygkontrollen (hög risk)

3. Lägg till ett pull-up-motstånd till port 2 (svar från utvecklaren)
Du kan försöka är att lägga till ett litet värde (300ohm-1kohm) pull-up-motstånd (till 3,3V) till mottagarens TX-linje.

4. Ändra version av flight control firmware (detta problem uppstår i viss firmware av version 4.2)

5. ELRS-mottagare är ansluten till port 1, som kan användas normalt (felsökning perfekt)

Mer information, kolla länken nedan:

https://github.com/ExpressLRS/ExpressLRS/issues/655
