HAKRC EF60 F4 50A / 65A Stack för FPV-drönare – 30.5x30.5mm F405 flygkontroller + 3oz koppar PCB 8-bit 4-i-1 ESC (2–8S)

The HAKRC EF60 F4 50A/65A Stack kombinerar en högpresterande HAKRC 4551 F4 flygkontroller med en hållbar EF60 4-i-1 ESC, designad för kraftfulla och effektiva FPV-drönarbyggen. Med en STM32F405RGT6 processor, ICM42688 gyro, integrerad OSD och barometer, samt dubbla BEC-utgångar (5V/4A och 12V/3A), säkerställer denna stack stabil flygprestanda och bred kompatibilitet.

ESC:n använder en 6-lagers PCB med 3oz förtjockad koppar, industriell LDO och Murata-kondensatorer för överlägsen strömhantering och termisk avledning. Med stöd för 2–8S LiPo, hanterar den kontinuerliga strömmar på upp till 65A, vilket gör den idealisk för högdragande FPV- eller freestyle-drönare.

Nyckelfunktioner

Flygkontroller: HAKRC 4551 F4

• Storlek: 36×36mm (montering: 30.5×30.5mm)

• Vikt: 8.5g

• Ingångsspänning: 2S–8S LiPo

• CPU: STM32F405RGT6

• IMU: ICM42688

• OSD: AT7456E

• Barometer: Integrerad

• Blackbox: 16MB

• BEC-utgång: 5V/4A, 12V/3A

• UART-portar: 6

• Firmware: HAKRC F405V2

• Mottagar-kompatibilitet: Frsky, Futaba, Flysky, TBS Crossfire, DSM2/DSMX

4-i-1 ESC: HAKRC EF60 50A / 65A

• Storlek: 64×45mm (montering: 34.4×34.4mm)

• Vikt: 27.5g

• Ingångsspänning: 2S–8S LiPo

• Kontinuerlig ström: 50A eller 65A

• Spikström: 55A eller 70A

• Strömskala: 120

• Firmware: E_X_40 - Rev. 16.7

• Signalprotokoll: PWM, Oneshot125, Oneshot42, Multishot, Dshot150/300/600

Hårdvarufördelar

• Dual-board plug-in struktur för enklare installation och säkra anslutningar

• Dämpad ljus regenerativ bromsning: bättre gasrespons, effektivitet och motorbromsprestanda

• Gummidämpande ringar skyddar elektronik från vibrationsinducerade flygningar

• Högpresterande EFM8BB51F16G huvudchip med 50MHz kärnfrekvens (för ESC-drivlogik)

Förpackningens innehåll

1. HAKRC 4551 F4 Flygkontroller

2. HAKRC EF60 4-i-1 ESC (50A eller 65A)

3. M3 orange vibrationsdämpare ×8, skruvar (M3×25mm) ×4, svarta nylonmuttrar ×4

4. 8P signalkabel ×1

5. 35V/50V 1000uF kondensator ×1

6. XT60-kontakt med 12AWG röd/svart silikontråd ×1

7. 3P kamerakabel ×1

8. LED 3P-kabel ×1

9. GPS omvänd 6P-kabel ×1

10. 4P till 6P FPV bildöverföringskabel ×1

11. DJI 6P-kabel ×1

12. CRSF mottagare 4P-kabel ×1

Detaljer

Hakrc F4551 flygkontroll wiring diagram.Inkluderar ESC, GPS, barometer, ICM-42688 gyroskop, videotransmission, 3.3V pads, kamera och TBS-anslutningar. Detaljerad pinout för installation och integration.

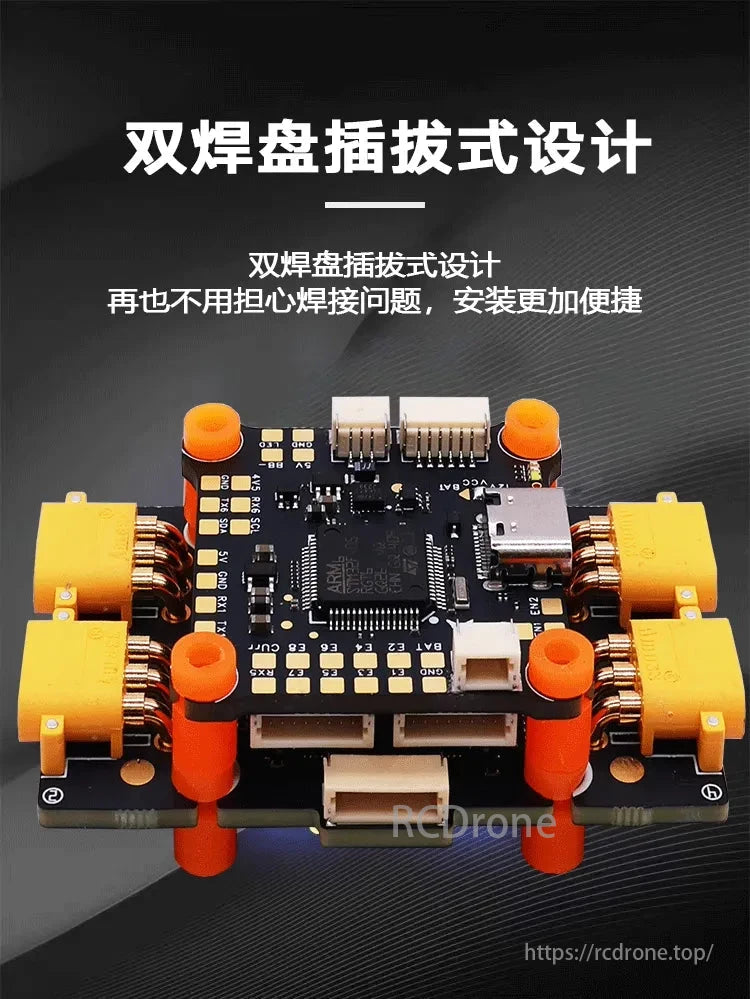

Dubbla lödplattor för enkel installation och underhåll.

Stötdämpande design förbättrar stabiliteten och skyddar elektroniska komponenter för smidig drift.

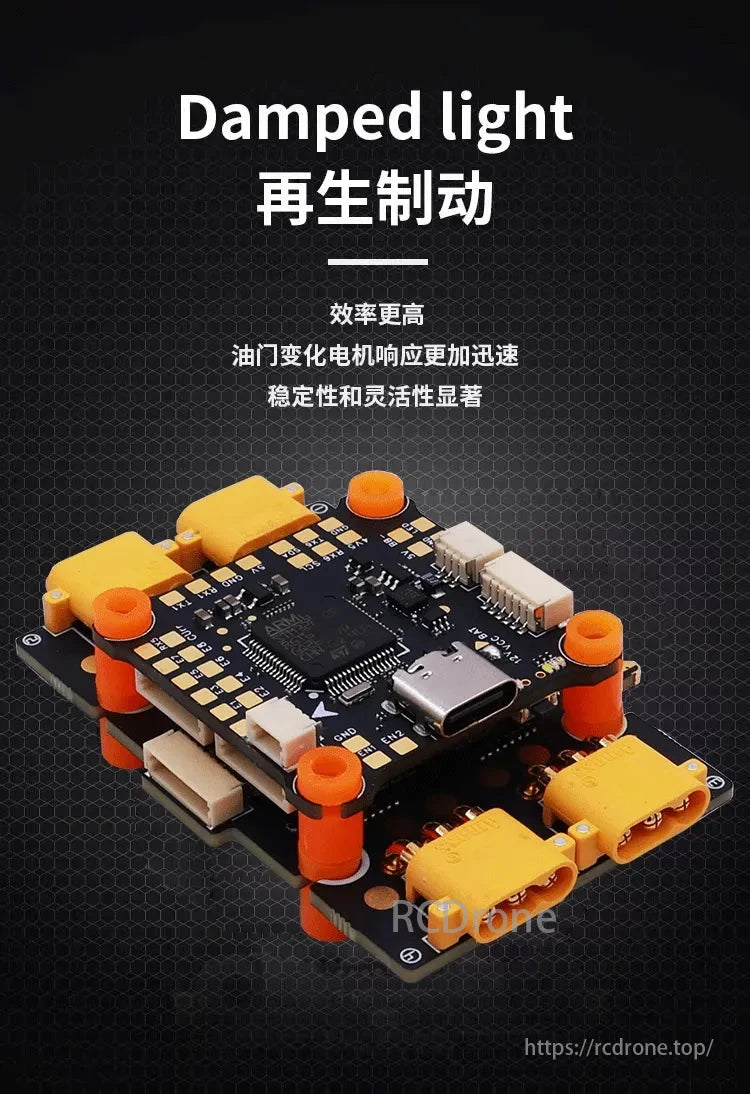

Dämpad ljus ESC förbättrar effektivitet, responsivitet, stabilitet och flexibilitet för FPV-användning.

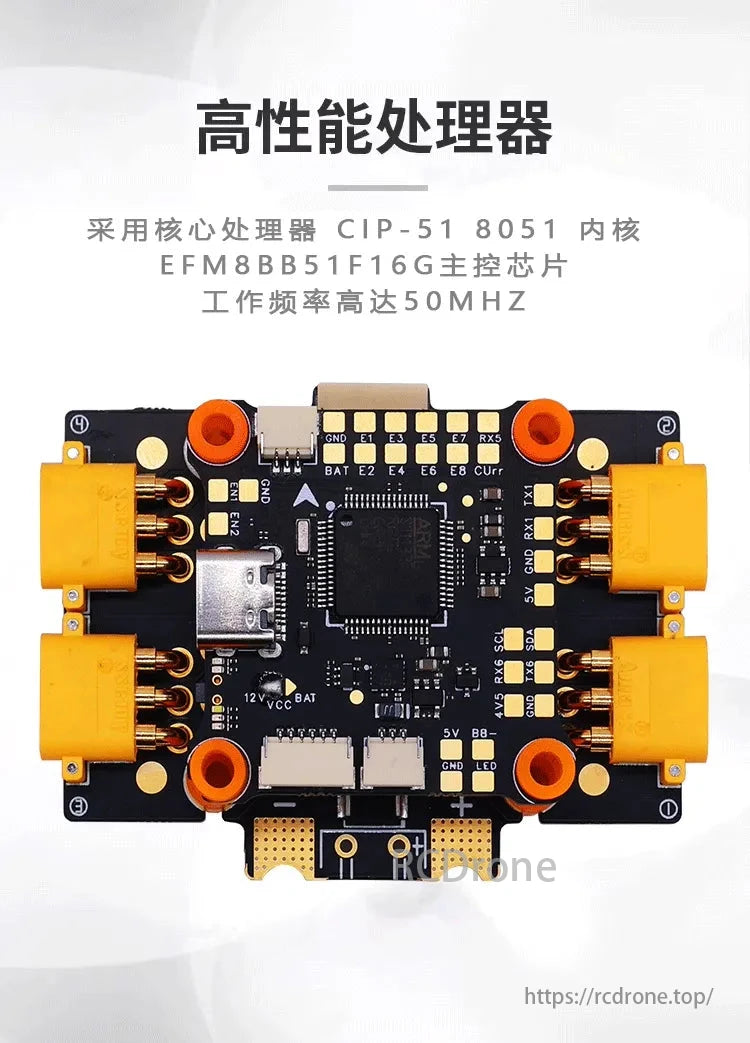

Högpresterande processor med CIP-51 8051-kärna, EFM8BB51F16G-chip och upp till 50MHz frekvens. Har USB-port och flera anslutningar.

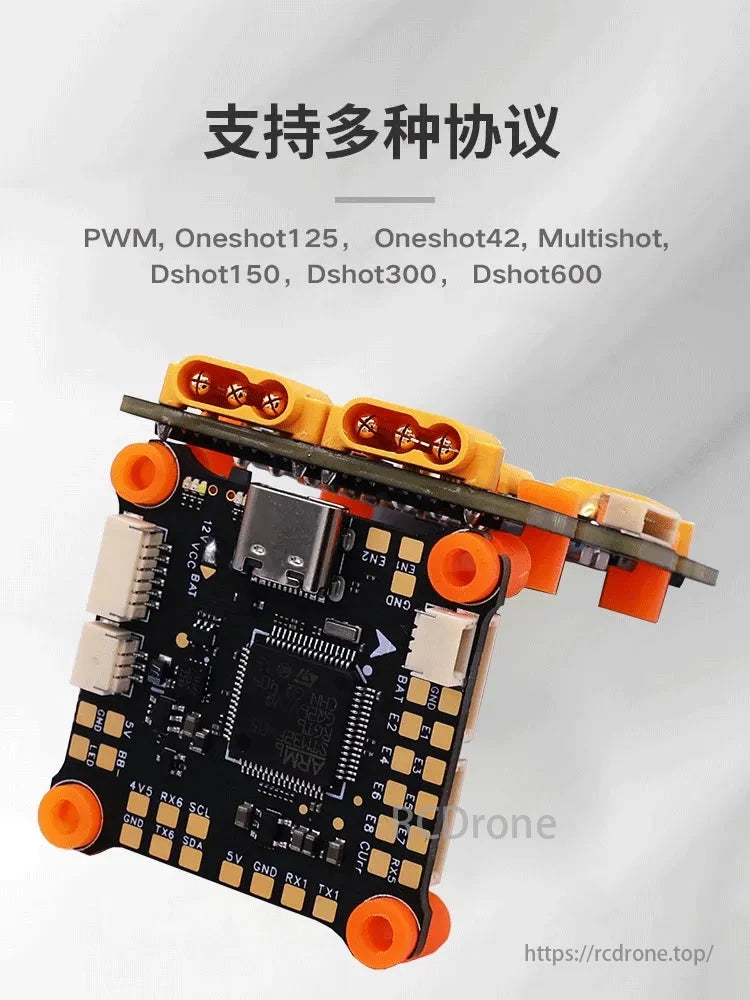

Hakrc Ef60 F4 FPV ESC stöder PWM, Oneshot125, Oneshot42, Multishot, Dshot150, Dshot300, Dshot600 protokoll.
