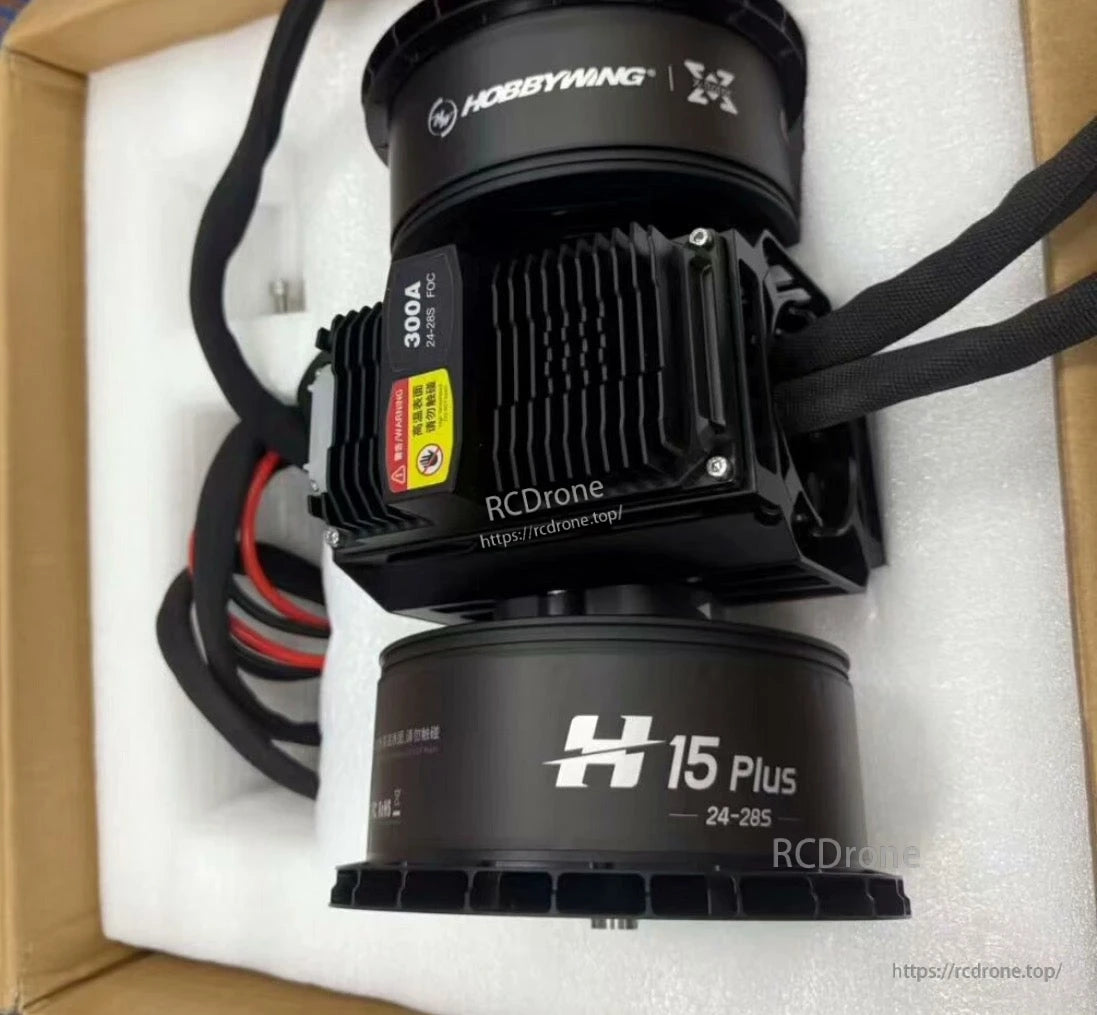

Hobbywing H15 Plus koaxialmotor-allt-i-ett-trycksystem 184 kg max tryck, 31 kV motor, 27-tums kolpropell för tunglyftad industriell drone

Översikt

De Hobbywing H15 Plus koaxialmotor allt-i-ett dragkraftssystem är en integrerad framdrivningslösning för industriella och tunga drönare, som erbjuder en maximal dragkraft på 184 kg, nominell effekt på 10 kWoch effektivitet upp till 7,0 g/WDen integrerar högeffektiva 15635-31KV borstlösa motorer, HF73×27″ fällbara propellrar i kolfiber, och en avancerad XRotor Pro H300A-FOC ESC med UAVCAN-kommunikation. Utformad för 24S–28S LiPo-batterier (36–130 V ingång), den levererar utmärkt tillförlitlighet, IPX6-skydd och lång hållbarhet i krävande miljöer från −40 °C till 65 °C. Idealisk för tunga nyttolaster, logistik- och inspektionsdrönare som kräver exakt koaxialbalans och hög effekttäthet.

---

Viktiga funktioner

• Max dragkraft: 184 kg per koaxialsystem

• Rekommenderad startvikt: 80 kg per axel/320 kg för quadcopter

• Nominell spänning: 24S (92 V) LiPo

• Maximal effektivitet: 88 % vid 92 V med HF73×27″ propellrar

• Inträngningsskydd: IPX6 (vatten- och dammtålig)

• Driftstemperatur: −40 °C till 65 °C

• Vikt (komplett system): ≈ 1339 g ± 200 g

• Högeffektiv 31 kV-motor med 36N42P-konfiguration

• Stöder UAVCAN-protokoll med dubbelgassignal (PWM + CAN)

• Optimerad koaxialkylning och aerodynamisk struktur

---

Specifikationer

Allt-i-ett-dragkraftssystem

---

ESC-specifikation

---

Motorspecifikation

---

Propellerspecifikation

---

Prestandadata

(Data mätt vid 25 °C, havsnivå, 10 minuters körning vid 65 % av bostadens temperatur.)

---

Dimensionera &och installation

• Motordiameter: Ø 190 mm

• Systemhöjd: 331,8 mm

• Kabellängd: 2300 ± 50 mm

• Rörmonteringsdiameter: Ø 80 mm

• Monteringsbultmönster: 4× Ø7 mm (74 mm avstånd)

• Stöder standard koaxialrörsinstallation med precisionsjustering.

Installationen kräver bearbetning av kolrörsändarna enligt specifikation (se diagram).

---

Rekommenderad applikationskombination

---

Applikationer

• Tunga lyftlogistik- och lastdrönare

• Långlivade inspektions- och kartläggningsplattformar

• Drönare för jordbruks- och industribesprutning

• Sök- och räddningsinsats och inspektion av kraftledningar

• VTOL- och hybridflygfarkoster som behöver högeffektiv koaxialdrift

Detaljer

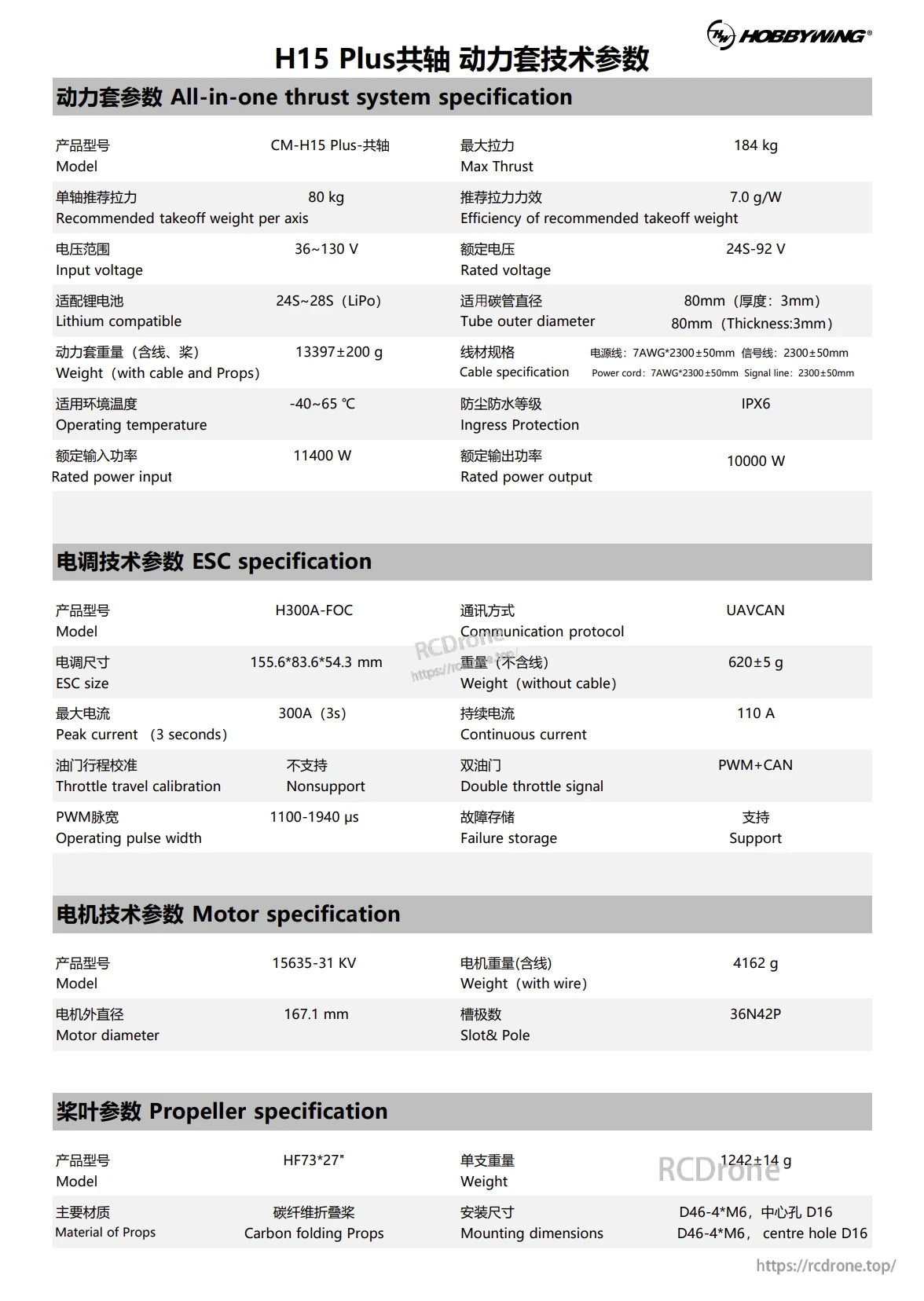

Specifikationer för Hobbywing H15 Plus koaxiala dragkraftssystem: 184 kg max dragkraft, 11400 W ineffekt, 10000 W utgång, 300 A ESC, 15635-31KV motor, 167,1 mm diameter, fällbara kolfiberpropellrar, IPX6-skydd.

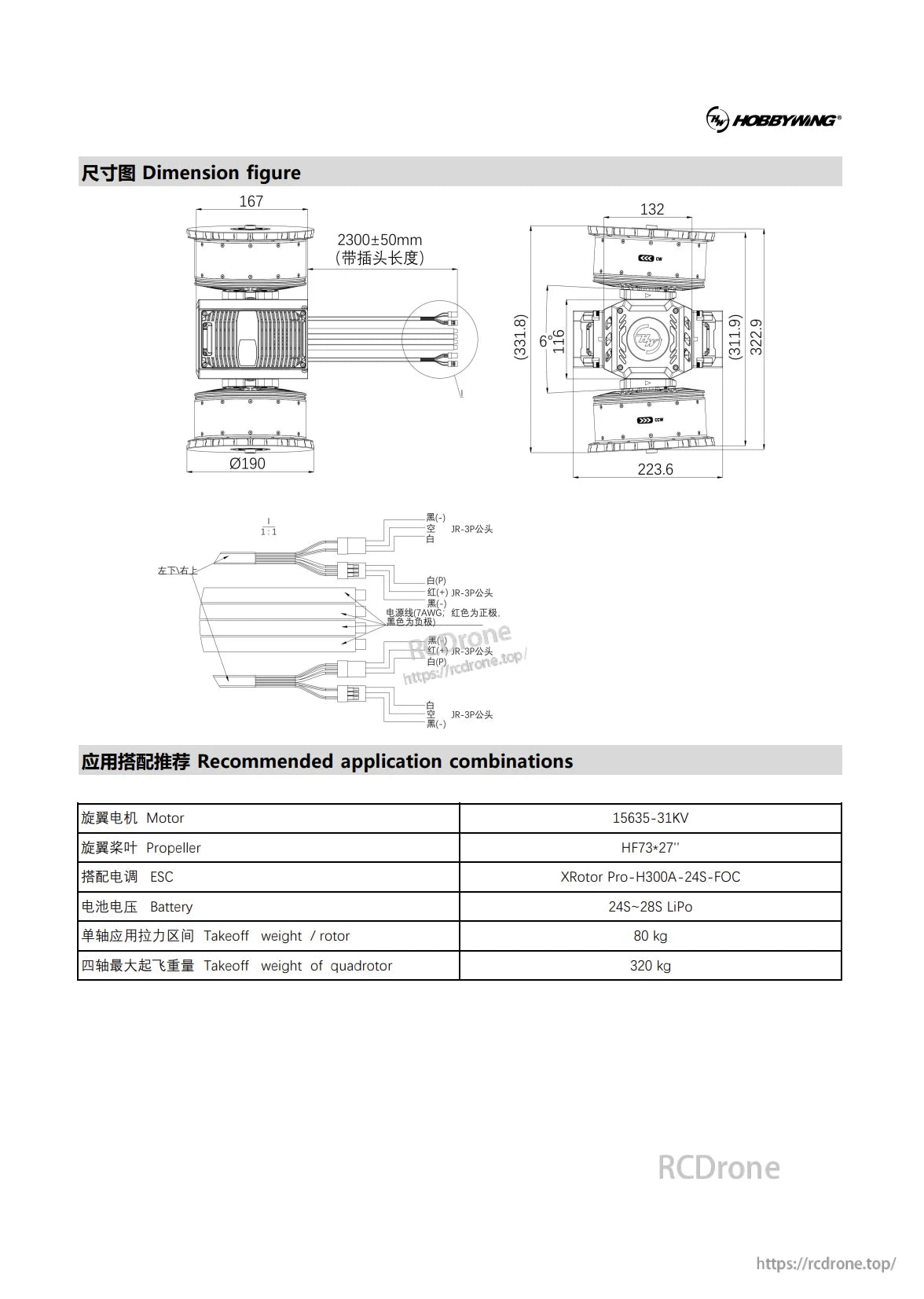

Hobbywing H15 Plus installationsritning ger noggranna mått för att bygga och anpassa modellen.

Hobbywing H15 Plus koaxialmotor: 15635-31KV rekommenderas, HF73+27" propeller, XRotor Pro-H300A-24S-FOC ESC, 24S–28S LiPo-batteri. Lyftkapacitet med en rotor: 80 kg; quadcopter: 320 kg. Kablage och mått ingår. (39 ord)

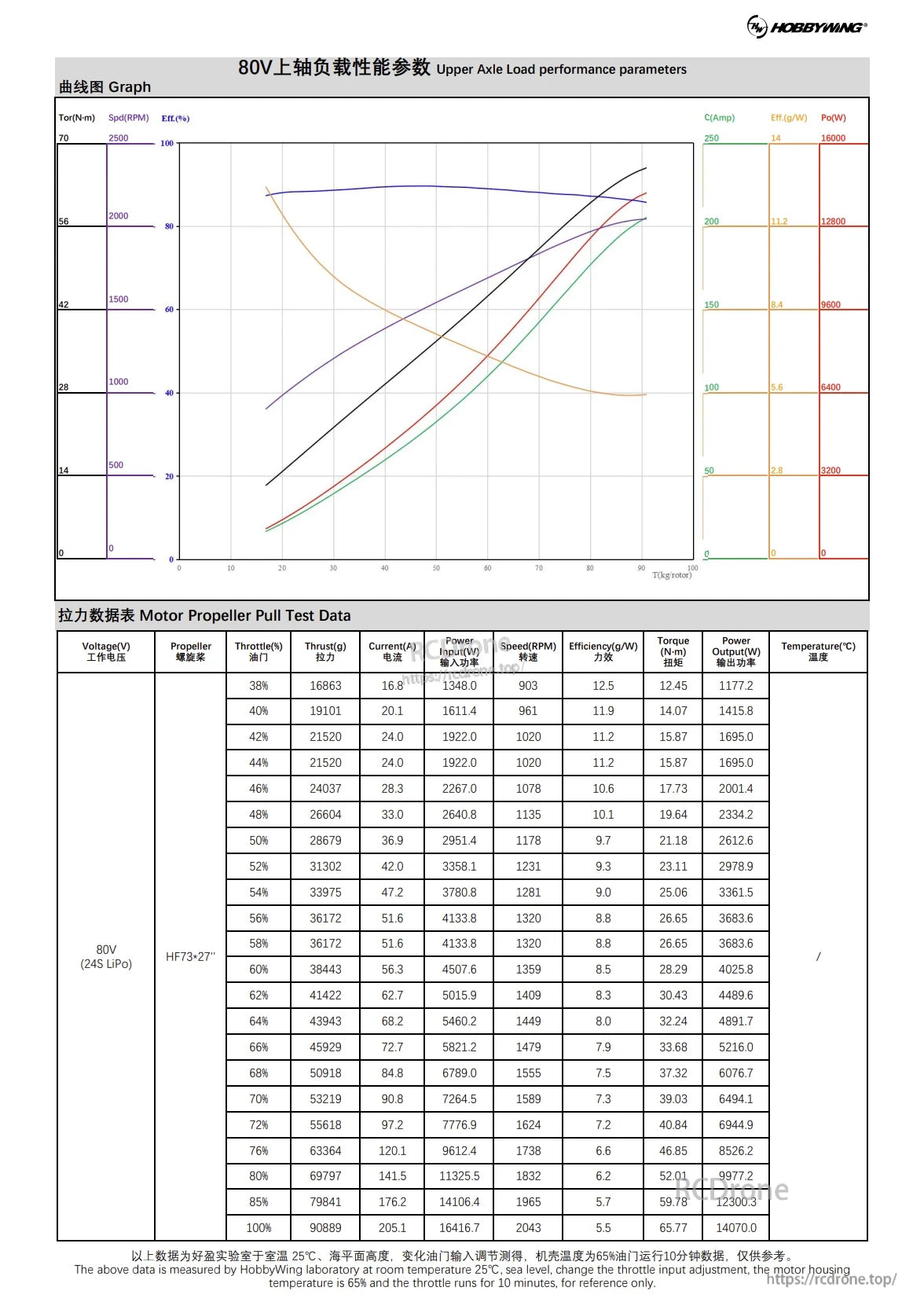

Prestandaparametrar för övre axellast: | Vridmoment (Nm) | Hastighet (rpm) | Verkningsgrad (%) | | --- | --- | --- | | 112 | 2000 | 12,5 | | 12800 | 1500 | 11,9 | | 9600 | 1000 | 10,6 | Testdata för motor, propellerdragning: | Spänning (V) | Gasreglage (%) | Dragkraft (g) | Ström (A) | Effekt (W) | Temperatur (C) | | --- | --- | --- | --- | --- | --- | | 16,8 | 1348,0 | 903 | 12,5 | 1177,2 | 65,00 |

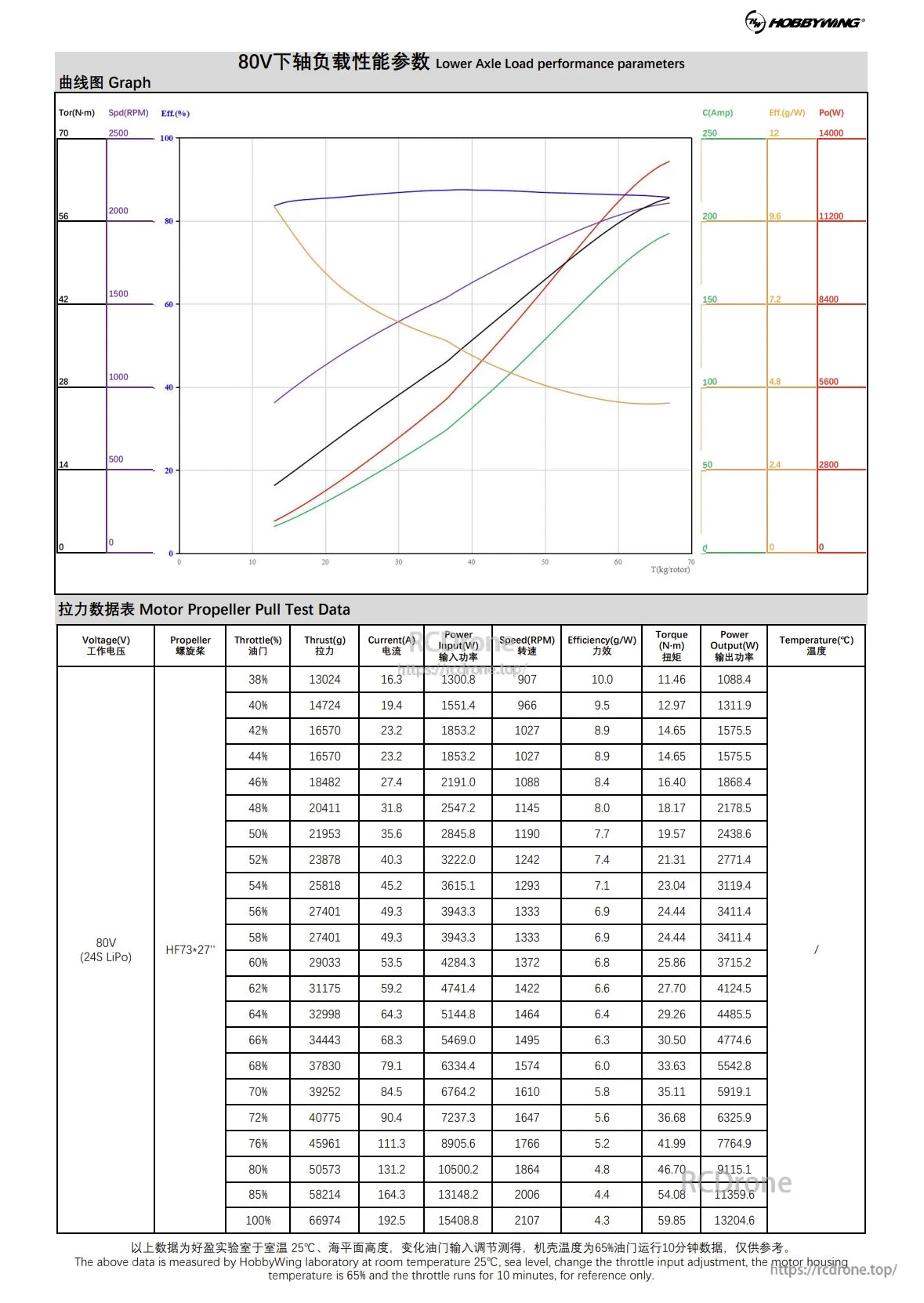

Hobbywing H15 Plus motorprestandadata vid 80V, inklusive vridmoment, hastighet, effektivitet, dragkraft, ström, effekt och temperatur under olika gasreglageinställningar med HF73+27 propeller.

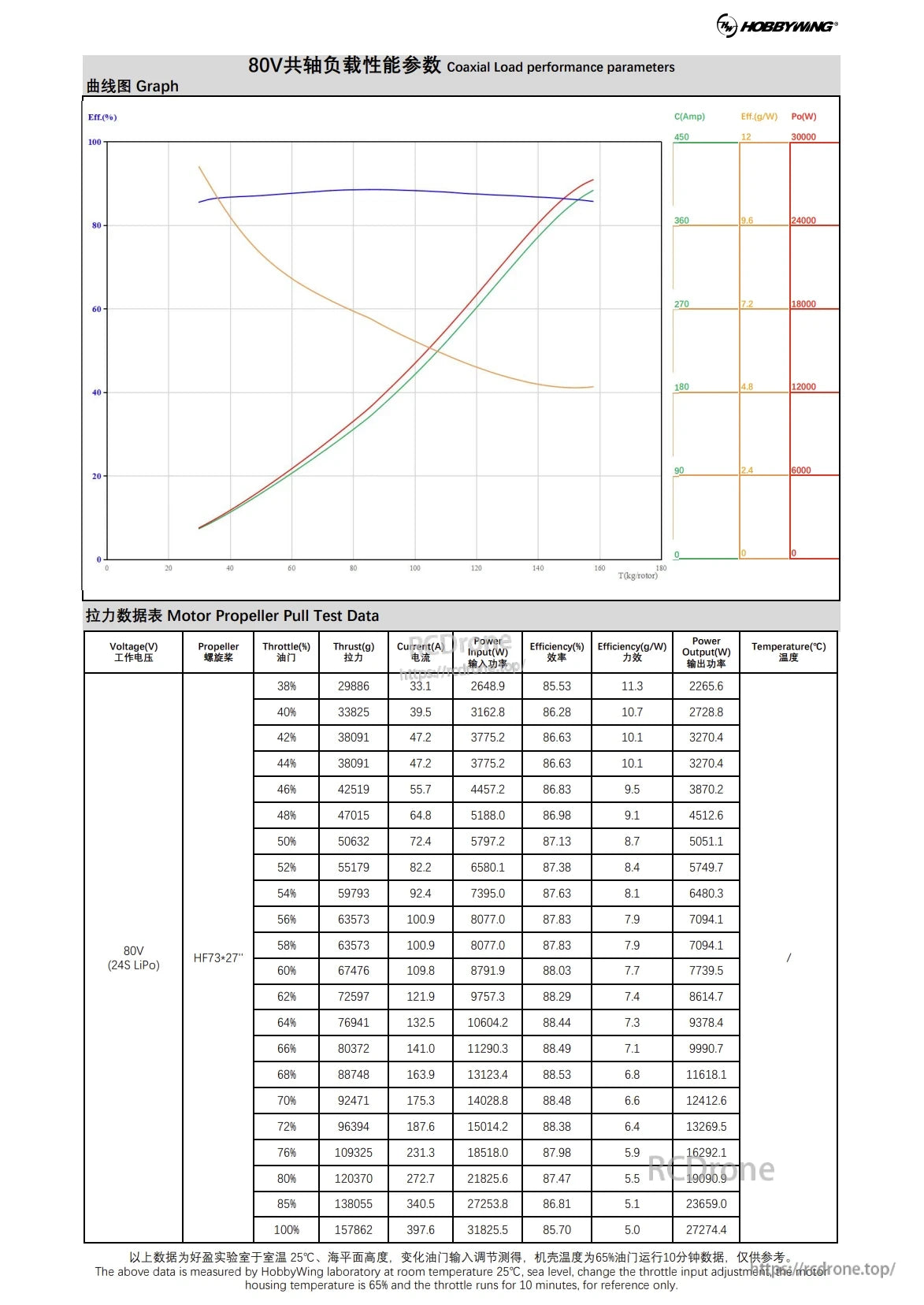

Hobbywing 80V koaxialbelastningens prestandaparametrar inkluderar maximal effektivitet, effekt, spänning, gaspådragsprocent, dragkraft, ström och temperatur. Data mättes vid rumstemperatur (25 °C) och havsnivå med motorhustemperaturen 65,9 °C.

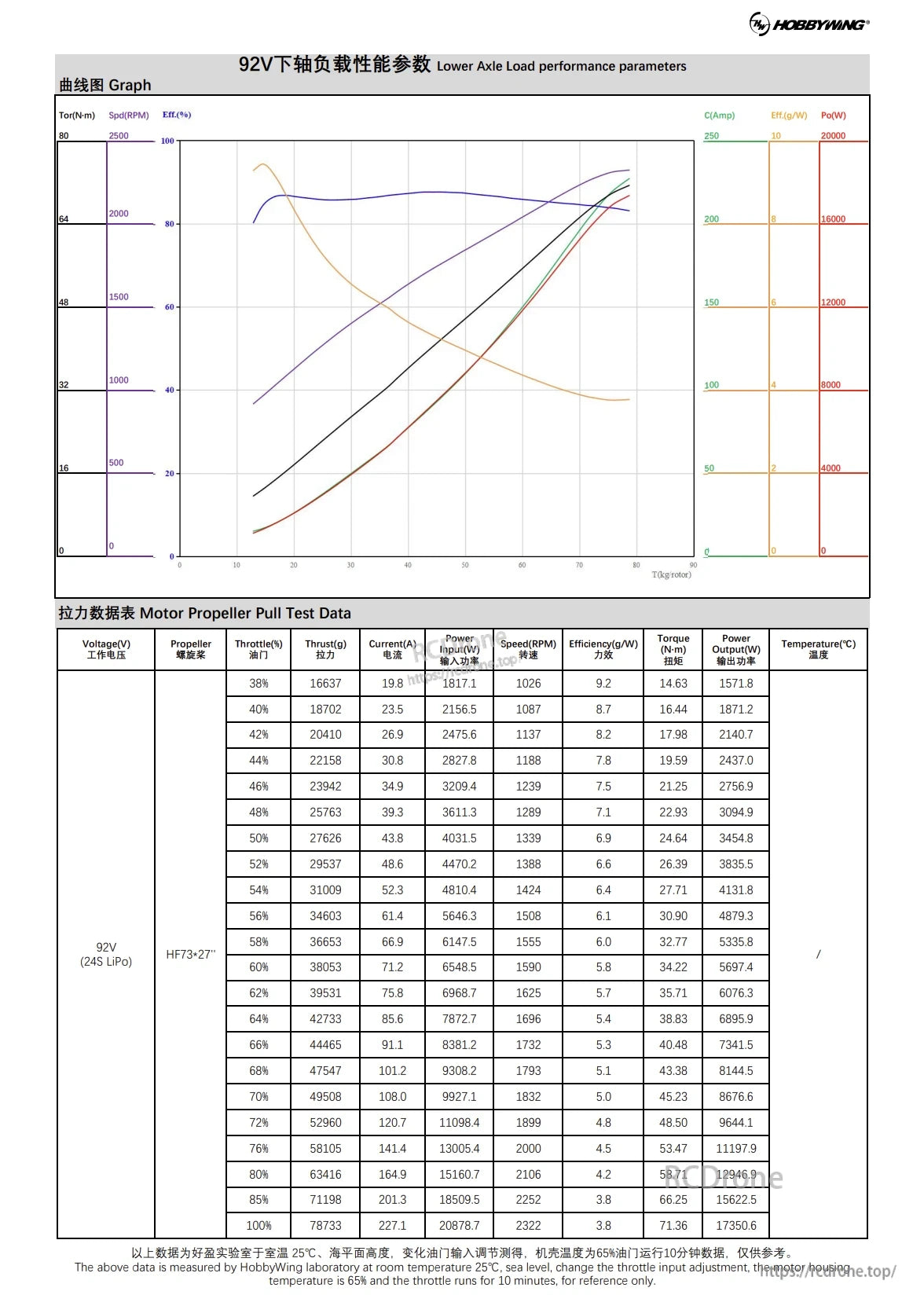

Hobbywing 92V motorprestandadata med grafer och dragtestresultat för HF73+27 propeller, inklusive spänning, dragkraft, ström, hastighet, verkningsgrad, vridmoment, effekt och temperatur vid olika gasspjällsnivåer.

Prestandadata för Hobbywing 92VT-THF motor: Vridmoment (Nm), Varvtal (RPM), Verkningsgrad (%). Testerna utfördes vid rumstemperatur (259°C) och havsnivå. Gasreglaget justerades för att uppnå olika uteffekter, med temperaturer upp till 65°C registrerade under testningen.

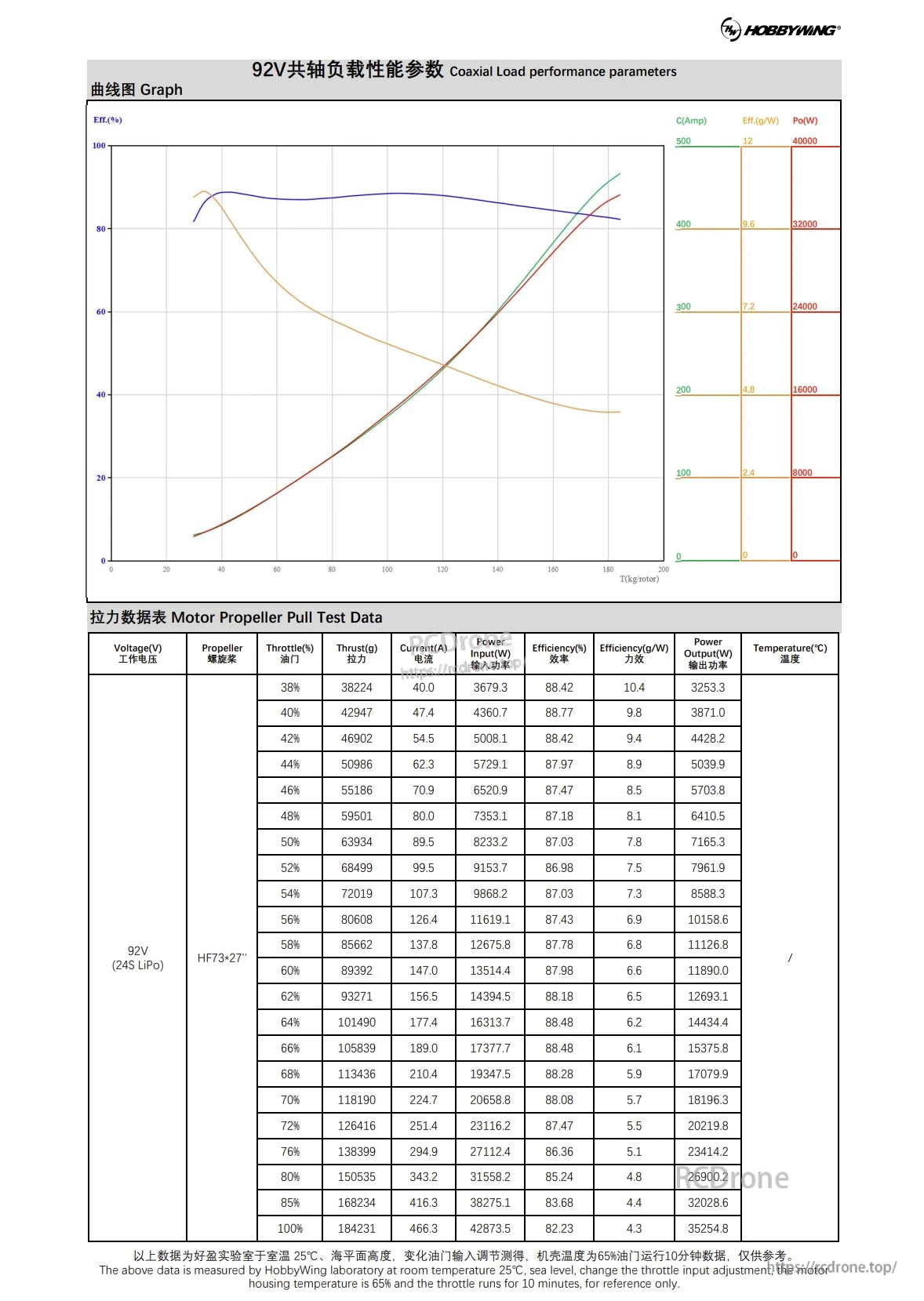

Prestandadata för koaxialmotorn vid olika gasreglage, inklusive verkningsgrad, dragkraft, ström, effekt och temperatur. Funktionsdiagram och testtabell för HF73*27-propeller.

Hobbywing 108V övre axellastprestandaparametrar, inklusive vridmoment, hastighet, effektivitet, ström, effekt och temperaturdata för HF73+27" propellern vid olika gasreglage.

Hobbywing 108V motorprestandaparametrar: vridmoment (Nm), hastighet (rpm), verkningsgrad (g/W), effekt (W).Data inkluderar spänning (V), propellergas (%), dragkraft (g), ström (A), effekt, hastighet (rpm) och verkningsgrad. Mätningarna gjordes vid rumstemperatur 259°C, havsnivå, med motorhusets temperatur på 65°C. Gasreglaget justerades och motorn gick i 10 minuter.

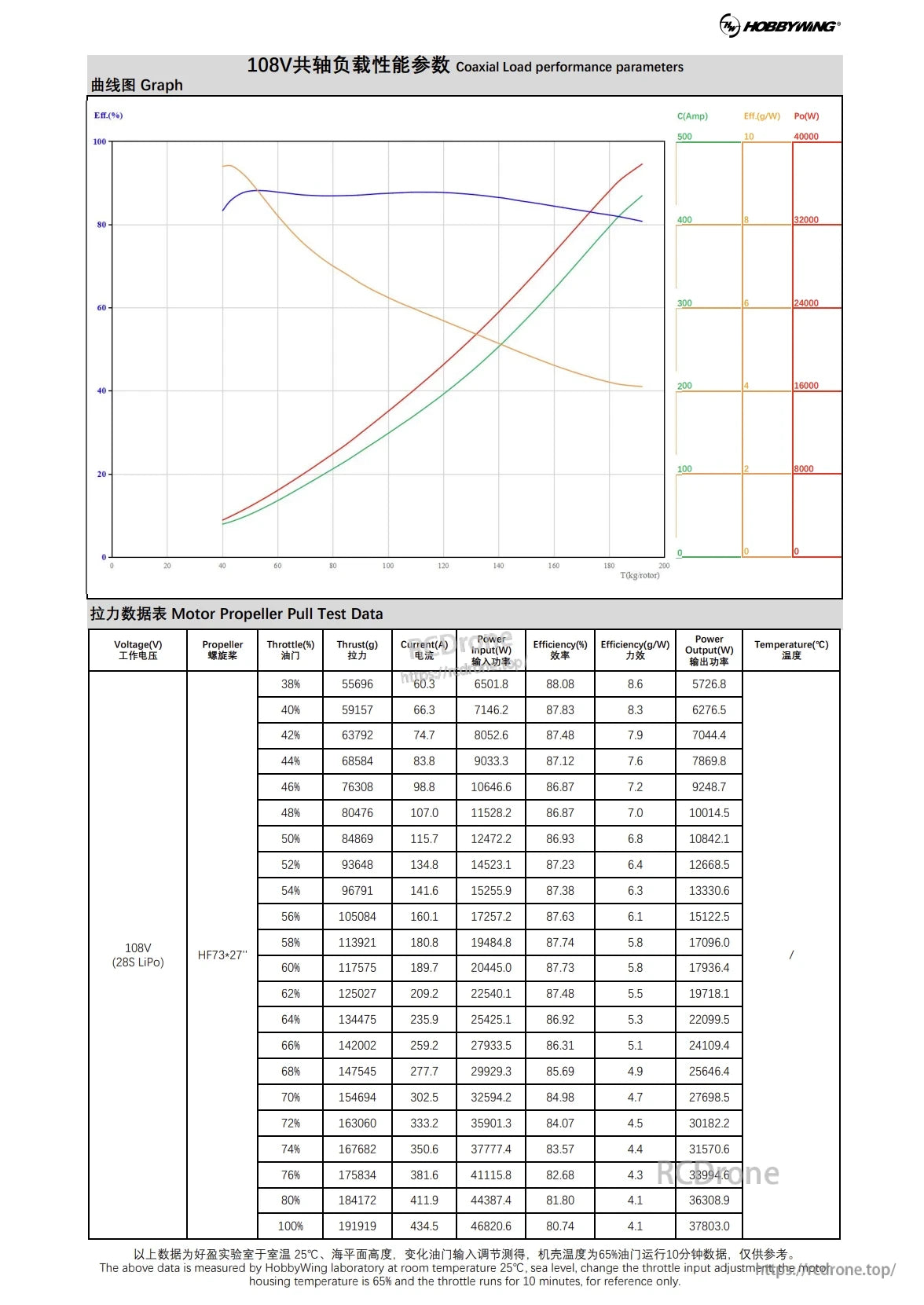

Prestandadata för Hobbywing 108V koaxialmotor med effektivitet, dragkraft, effekt och temperaturmätningar vid olika gasspjällsnivåer. Inkluderar graf och dragtestresultat för HF73-27-propellern.
