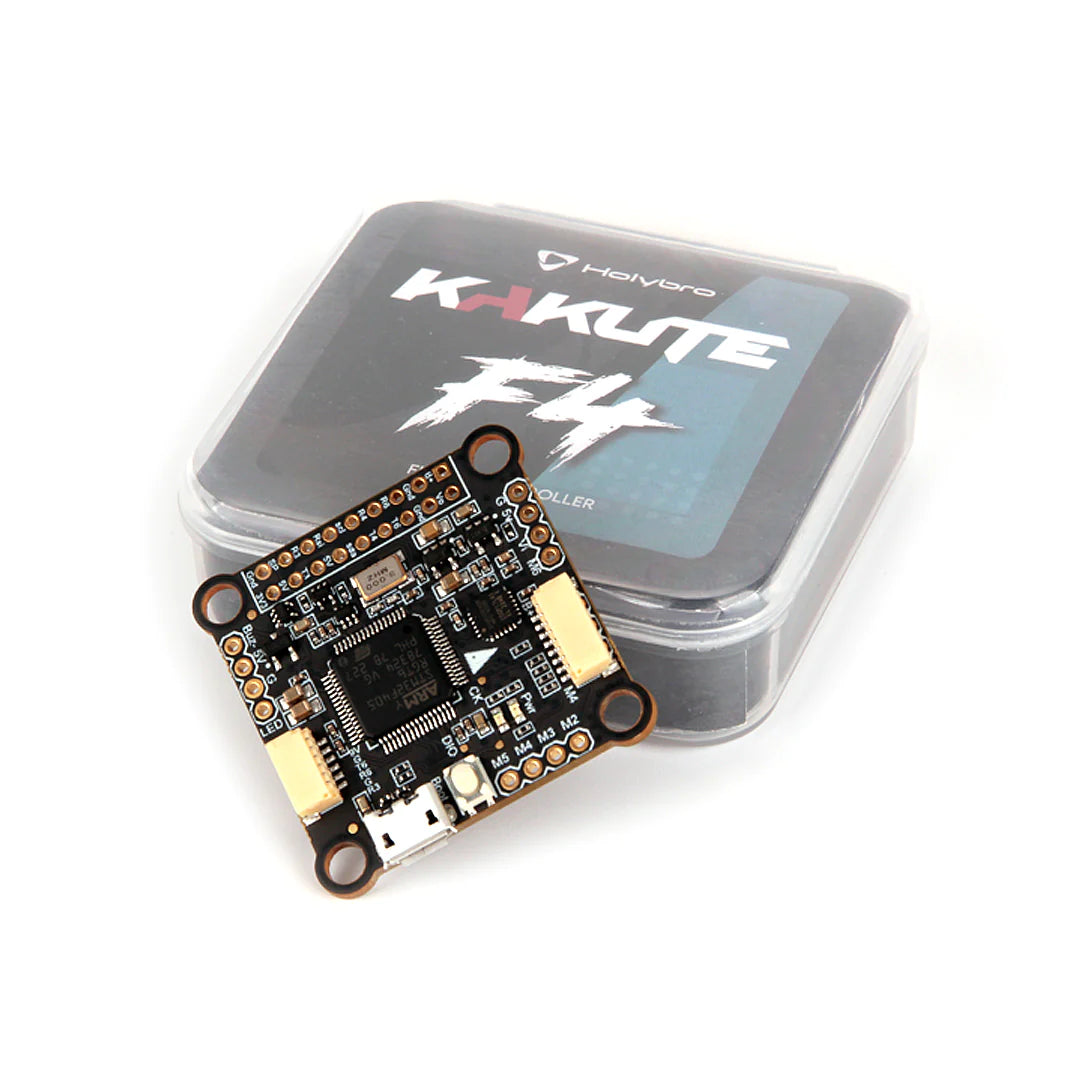

Holybro Kakute F4 V2.4 Flight Controller

Beskrivning:

Holybro Kakute F4 V2.4 Flight Controller inkluderar plug-and-play DJI O3 HD-kamerakontakt, 4-i-1 ESC-portar, barometer, OSD, 5x UART, loggningsförmåga med inbyggd blixt , 5V och 9V/ 3A BEC, enkel lödningslayout och mycket mer.

Kakute F4 V2.4 är redo för DJI HD. Den har en enkel plug-and-play-port med en inbyggd 9V/A-regulator designad för att driva din HD-videosändare som DJI O3 Air Unit och Caddx Vista samtidigt som den stöder analoga system. Den har 5x dedikerade UART-portar med inbyggd inversion för kringutrustning. Den är också redo för autonom flygning med barometern ombord. Det finns LED & buzzer pad, I2C pad (SDA & SCL) för externa GPS/magnetometrar

Holybro Kakute F4 V2.4 flygkontroller har Betaflight firmware för KAKUTE-FAVZ 6, kompatibel med Plug & ESC Port analoga kamerakonfigurationer. Den erbjuder enkel installation för quadcopter-ström och kamerakontroll. Systemet inkluderar separat LDO (Low Dropout Oscillator) och brusfiltrerande HSI (High-Speed ​​Interface) IMU (Inertial Measurement Unit), samt OSD (On-Screen Display) användningar. Dessutom använder KakuteF4 MCU (Microcontroller Unit) en oberoende BEC (Battery Elimination Circuit) med omfattande strömhanteringsmöjligheter.

Specifikation:

• MCU - STM32F405
• IMU - MPU6000
• Barometer - BMP280
• OSD - AT7456E
• 5x UART (1,3,4,4,6,7)
• 128 Mbit Dataflash-chip
• Batteriingångsspänning: 2S-8S

• BEC 9V/3A - Optimerad för DJI O3 Air-enhet
• BEC 5V/2A
• 7x PWM-utgångar (6 motorutgångar, 1 lysdiod)
• Stöder seriella mottagare (SBUS, iBus, Spektrum, Crossfire, ESLR).
• Montering - 30 x 30 mm, Φ4 mm hål med M3 genomföringar
• Mått - 37x37 mm
• Vikt – 7g
• JST-SH1.0_8pin-port (för 4-i-1 ESC)
• JST-SH1.0_6pin-port (för DJI/Caddx HD-system och andra VTX)

Manual & Pin Diagram

Paket innehåller:

• 1x  Kakute F4 V2
• 4x  Antivibrationssilikongenomföring *4
• 1x  JST SH 6-stift till JST GHR 8-stift 80 mm & 150 mm-kabel (för DJI/Caddx HD-system)
• 1x  JST SH 6-stifts 100 mm-kabel (för Caddx HD-system)
• 1x  JST SH 8-stifts 100 mm-kabel (för ESC)
