Mad HB30 47.5x17.4 Drone Arm Set - 10kV 19KW Motor, 80A ESC, 30 kg tryck, multirotorframdrivning för VTOL / Heavy Lift Industrial Drone

Mad HB30 47.5x17.4 Drone Arm Set - 10kV 19KW Motor, 80A ESC, 30 kg tryck, multirotorframdrivning för VTOL / Heavy Lift Industrial Drone

MAD

Ordinarie pris $4,999.00 USD
Ordinarie pris Försäljningspris $4,999.00 USD
Rea Slutsåld
Skatter ingår. Frakt beräknas i kassan.
Rotationsriktning
Visa alla uppgifter

Översikt

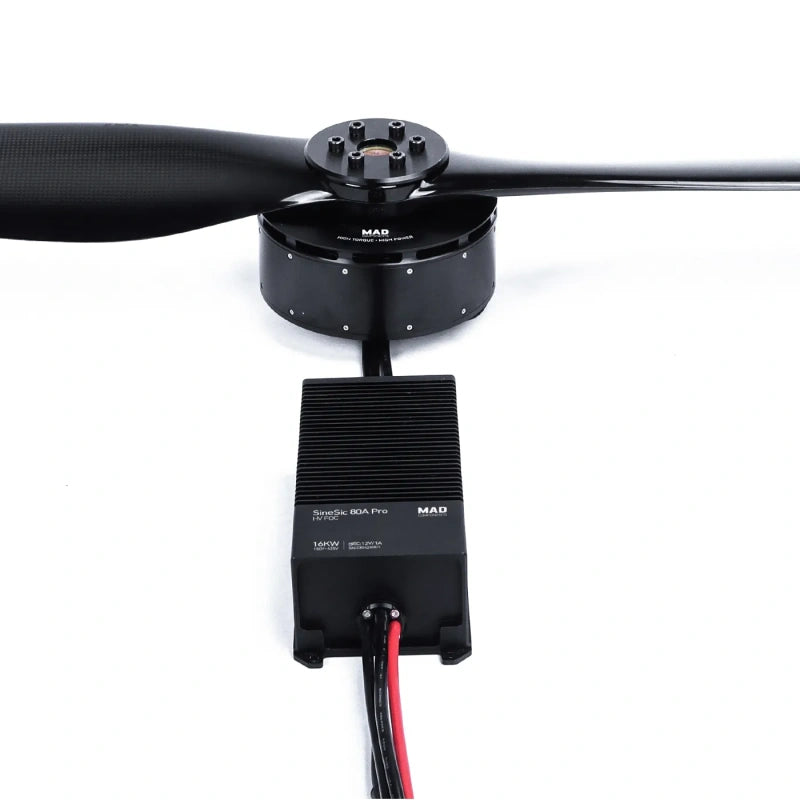

De MAD HB30 47,5X17,4 drönarearmset är ett integrerat framdrivningssystem designat för tunglyftande multirotor- och e-VTOL-applikationer. Den inkluderar M40C30 IPE V3.0-motorn, SineSic Pro 80A ESC, och FLUXER PRO 47.5X17.4 propeller. Systemet levererar upp till 79,2 kg dragkraft per rotor med en kontinuerlig uteffekt på 19 kW, vilket gör det lämpligt för storskaliga UAV:er som kräver hög nyttolastkapacitet.

Specifikationer

Motordata

Parameter Värde
Motormodell GALEN M40C30 IPE V3.0
KV Betyg 10 KV
Nominell spänning 354V-400V
Motorstorlek D:151,4 × 81 mm
Inre motstånd 387 mΩ
Ingen belastningsström 1,8A / 50V
Maximal ström 54,9 A
Maximal effekt 19 483 W
Maximal dragkraft 79,2 kg
Rekommenderad kontinuerlig dragkraft 30 kg
Axeldiameter IN: 25 mm
Motorvikt 3 460 g
Stator Taiwan / Korrosionsskyddande
Kabellängd 150 mm (förlängda emaljerade trådar)

ESC-data

Parameter Värde
ESC-modell SineSic Pro 80A 16KW (150V~435V)
Storlek (L×B×H) 197,0 × 88,0 × 59,5 mm
Skyddsnivå IP67
Rekommenderat batteri 96~100S LiPo
Kabellängd (ingång) 690 mm (10AWG flexibel silikontråd)
Kabellängd (utgång) 600 mm (10AWG flexibel silikontråd)
Kabellängd (signal) 1250 mm (9-kärnig PVC flexibel tråd)
Kabellängd (LED-tråd) 155 mm (4-kärnig PVC flexibel tråd med vattentät kontakt)
Vikt 1400 g
Kontinuerlig ström 80A (under god kylning)
Omedelbar ström 150A (under god kylning)
PWM-ingångssignalspänning 3,3V / 5V

Propellerdata

Parameter Värde
Propellermodell FLUXER 47,5X17,4 GLANS
Material Högkvalitativ kolfiber + harts
Enkel vikt 405 g
Typ Fast

Prestandadata

400V prestandatestresultat

Gaspådrag (%) Spänning (V) Aktuell (A) Ineffekt (W) Uteffekt (W) Vridmoment (N·m) RPM Thrust (gf) Effektivitet (%) Effektivitet (gf/W)
30 399,46 1,82 727,0 545,5 4,201 1240 7878 75,0 10.8
35 399,41 2,85 1138,3 919,0 6,011 1460 11191 80,7 9.8
40 399,39 4.18 1669,4 1404,8 7,985 1680 14180 84,5 8.2
45 399,43 6.23 2488,4 2135,0 10,891 1872 20294 85,8 8.2
50 399,45 8,27 3303,5 2882,4 14.028 2081 24576 87,4 7.4
55 399,42 10,98 4385,6 3888,4 16.343 2272 30181 88,7 6.9
60 399,38 14.11 5633,5 5036,9 19.497 2468 35664 89,4 6.3
70 399,39 21,66 8651.2 7737,6 26.211 2688 40958 89,4 5.6
75 399,36 26.35 10521.3 9332.3 29,815 2896 54377 88,7 5.7
85 399,39 36,55 14594,0 12859,6 36,888 3239 67300 88,1 4.6
95 399,38 44.2 17650.8 15359,0 42,884 3492 76088 87,4 4.3
100 399,32 48,79 19482.8 16709.5 44,176 3612 79099 85,8 4.1

Ansökningar

  • Flerrotordrönare med tung nyttolast
  • e-VTOL luftmobilitetssystem
  • Last- och leveransdrönare
  • Övervakning och industriella UAV

MAD HB30 47.5X17.4 drönararmsset är ett framdrivningssystem med hög dragkraft designat för professionella UAV-applikationer som kräver stabilitet, hållbarhet och effektivitet. Det säkerställer ett optimalt kraft-till-vikt-förhållande, vilket gör det till ett ledande val för storskaliga drönaroperationer.

Detaljer

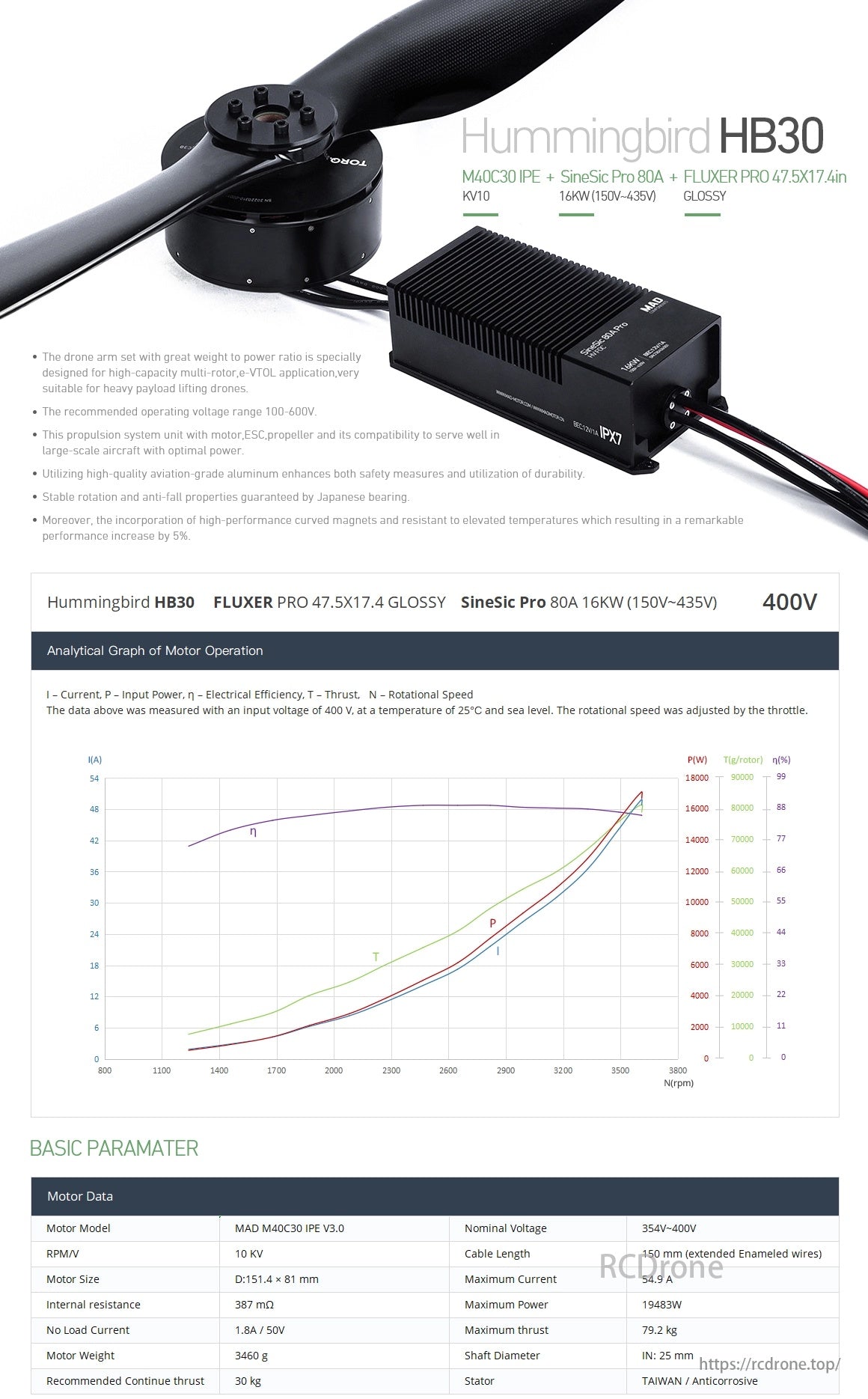

MAD HB30 47.5X17.4 Drone Arm Set, Hummingbird HB30 system, with M40C30 motor and 80A ESC, is for heavy-lift drones, operating 100-600V, high efficiency. Graphs display performance data.

Hummingbird HB30 framdrivningssystem inkluderar M40C30 IPE-motor, SineSic Pro 80A ESC och FLUXER PRO-propeller. Designad för att lyfta drönare med tung nyttolast, den arbetar på 100-600V med hög effektivitet och hållbarhet. Grafer visar prestandamått som ström, effekt, dragkraft och rotationshastighet. Grundparametrarna inkluderar motorstorlek, vikt och maximal dragkraft.

MAD HB30 47.5X17.4 Drone Arm Set, SineSiC Pro 80A ESC, IP67, 1400g, 80A continuous/150A instant, 96-100S LiPo, FLUXER 47.5X17.4 GLOSSY props, carbon fiber/resin, with diagrams.

SineSiC Pro 80A ESC med IP67-skydd, väger 1400g. Kontinuerlig ström: 80A; omedelbar ström: 150A. Använder 96-100S LiPo-batteri. Propellrarna är FLUXER 47.5X17.4 GLANSIGA, gjorda av kolfiber och harts. Mått och kopplingsscheman tillhandahålls för motor och ESC.

MAD HB30 47.5X17.4 Drone Arm Set, Test data for Hummingbird HB30 propeller with SineSic Pro 80A at 354V and 400V shows performance metrics across various settings.

Propellrar Dimensionsdetaljer inkluderar monteringshål och sektionsprofilspecifikationer. Testdata för Hummingbird HB30 FLUXER PRO 47.5X17.4 GLOSSY med SineSic Pro 80A 16KW vid 354V och 400V visar olika gasnivåer, spänning, ström, in-/utgångseffekt, vridmoment, RPM, dragkraft, verkningsgrad och specifika effektivitetsvärden över olika inställningar.
