Mad HB30-47.5x18 Drone Arm Set - M40C30 10KV 30KG THRUST 17KW 80A ESC MULTIROTOR
Mad HB30-47.5x18 Drone Arm Set - M40C30 10KV 30KG THRUST 17KW 80A ESC MULTIROTOR
MAD
Det gick inte att ladda hämtningstillgänglighet
Översikt

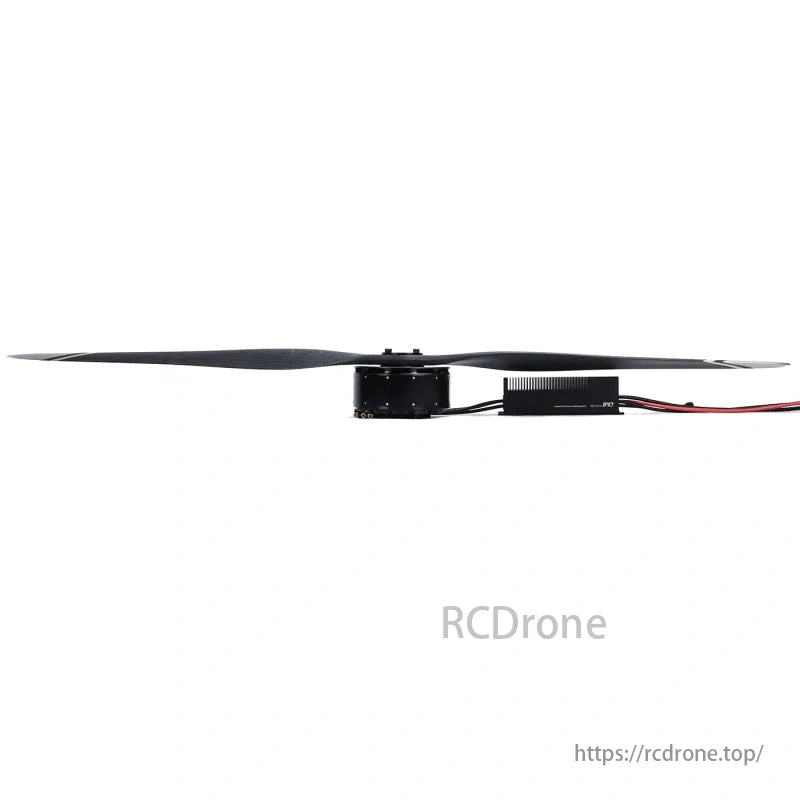

De MAD HB30-47.5X18 Drönararmset är ett högpresterande framdrivningssystem för e-VTOL och tunga UAV-applikationer, med en integrerad M40C30 IPE-motor, SineSic Pro 80A ESC och CB2 47,5x18 kolfiberpropeller. Designat för att leverera 30 kg (66,1 lbs) kontinuerlig dragkraft per rotor och en maximal dragkraft på 74 kg, är detta system idealiskt för applikationer som kräver hög nyttolastkapacitet, lång uthållighet och optimerad effektivitet.
Med en toppeffekt på 17,4 kW (23HP) och en IP67-klassad ESC säkerställer HB30-armsetet tillförlitlig drift i krävande industri- och flygmobilitetssektorer. Den högeffektiva motorn, avancerade ESC och lättviktspropellern i kolfiber ger stabilitet, hållbarhet och precisionskontroll, vilket gör den till ett perfekt val för UAV:er med flera rotorer, drönare för frakttransporter, flygande bilar och projekt för rörlighet i städerna.
Nyckelfunktioner
- Hög dragkraft – Ger 30 kg kontinuerlig dragkraft och 74 kg toppdragkraft per rotor, stödja tunga UAV-applikationer.
- Högeffektsmotor & ESC – Utrustad med en MAD M40C30 IPE V3.0 motor och SineSic Pro 80A ESC levererar upp till 17,4kW effekt.
- Avancerat material och design – Byggd med aluminium av flygkvalitet, Japanska kullager, och böjda magneter för förbättrad hållbarhet och effektivitet.
- IP67 Vattentät ESC – Säkerställer tillförlitlig drift i tuffa miljöförhållanden, erbjuder damm- och vattenbeständighet.
- Optimerad för högspänning – Stödjer 354V-400V drift, kompatibel med 96S-100S LiPo batterisystem.
Tekniska specifikationer
Motordata
| Specifikation | Detaljer |
|---|---|
| Motormodell | GALEN M40C30 IPE V3.0 |
| RPM/V | 10 KV |
| Motorstorlek | D:151,4 × 81 mm |
| Inre motstånd | 387 mΩ |
| Ingen belastningsström | 1,8A / 50V |
| Motorvikt | 3460 g |
| Rekommenderad kontinuerlig dragkraft | 30 kg |
| Nominell spänning | 354V-400V |
| Kabellängd | 150 mm (förlängda emaljerade trådar) |
| Maximal ström | 49 A |
| Maximal effekt | 17 467 W |
| Maximal dragkraft | 74 kg |
| Axeldiameter | IN: 25 mm |
| Stator | TAIWAN / Korrosionsskyddande |
ESC-data
| Specifikation | Detaljer |
|---|---|
| ESC-modell | SineSic Pro 80A 16KW (150V~435V) |
| Storlek (L×B×H) | 197,0 × 88,0 × 59.5 mm |
| Skyddsnivå | IP67 |
| Rekommenderat batteri | 96~100S LiPo |
| Kabellängd (ingång) | 690 mm (10AWG flexibel silikontråd) |
| Kabellängd (utgång) | 600 mm (10AWG flexibel silikontråd) |
| Vikt | 1400g |
| Kontinuerlig ström | 80A (under god kylning) |
| Omedelbar ström | 150A (under god kylning) |
| PWM-ingångssignalspänning | 3,3V/5V |
| Kabellängd (signal) | 1250 mm (9-kärnig PVC flexibel tråd) |
| Kabellängd (LED-tråd) | 155 mm (4-kärnig PVC flexibel tråd med vattentät kontakt) |
Propellerdata
| Specifikation | Detaljer |
|---|---|
| Propellermodell | CB2 47,5X18 MATT (1206,5 × 457,2 mm) |
| Material | Högkvalitativ kolfiber + harts |
| Enkel vikt | 463 g |
| Typ | Fast |
Prestanda och testdata
Motorprestandagraf
Grafen nedan visar motorns ineffekt, effektivitet, dragkraft och rotationshastighet, testad kl 400V ingång och 25°C.
(Se det medföljande diagrammet över motordrift för detaljerad analys).
Testdata (354V)
| Gasreglage [%] | Spänning [V] | Nuvarande [A] | Ineffekt [W] | Uteffekt [W] | Vridmoment [N·m] | RPM | Drivkraft [gf] | Effektivitet [%] | Effektivitet [gf/W] |
|---|---|---|---|---|---|---|---|---|---|
| 30 | 353,7 | 1,92 | 679,1 | 505,6 | 3,919 | 1232 | 7372 | 74,5 | 10.9 |
| 40 | 353,7 | 4,33 | 1531,5 | 1302.3 | 7,389 | 1683 | 13984 | 85,0 | 9.1 |
| 50 | 353,73 | 8.22 | 2907,7 | 2567,3 | 11,747 | 2087 | 22269 | 88,3 | 7.7 |
| 60 | 353,69 | 13,88 | 4909,2 | 4370,5 | 17.021 | 2452 | 32227 | 89,0 | 6.6 |
| 80 | 353,61 | 31.05 | 10979,6 | 9819.1 | 29,551 | 3173 | 55502 | 89,4 | 5.1 |
| 100 | 353,56 | 48,95 | 17306.8 | 15017.4 | 39,835 | 3600 | 73978 | 86,8 | 4.3 |
Testdata (400V)
| Gasreglage [%] | Spänning [V] | Nuvarande [A] | Ineffekt [W] | Uteffekt [W] | Vridmoment [N·m] | RPM | Drivkraft [gf] | Effektivitet [%] | Effektivitet [gf/W] |
|---|---|---|---|---|---|---|---|---|---|
| 30 | 399,42 | 1,69 | 675,0 | 513,9 | 3,961 | 1239 | 7372 | 76,1 | 10.9 |
| 50 | 399,44 | 7,26 | 2899,9 | 2541,1 | 11,666 | 2080 | 22140 | 87,6 | 7.6 |
| 70 | 399,39 | 21.27 | 7523,0 | 6790,3 | 22,937 | 2827 | 42634 | 90,3 | 5.7 |
| 90 | 399,3 | 37,85 | 15113,5 | 13343,9 | 36,522 | 3489 | 68141 | 88,3 | 4.5 |
| 100 | 399,33 | 43,74 | 17466.7 | 15268.3 | 40,366 | 3612 | 73866 | 87,4 | 4.2 |
Ansökningar
- e-VTOL & Heavy Lift Drönare
- Last-UAV och logistik
- Flyg och forskning
- Industriell övervakning
- Urban Air Mobility
Detta integrerat drönarearmset är designad för professionella UAV-applikationer kräver hög dragkraft, effektivitet och hållbarhet. Idealisk för lång räckvidd och hög belastning uppdrag, HB30 är en branschledande framdrivningssystem.
Detaljer
Hummingbird HB30 framdrivningssystem för drönare med tung nyttolast. Har högkvalitativt aluminium, japanska lager och böjda magneter. Fungerar vid 100-600V med ett 400V-test som visar maxeffekt på 17,2kW, dragkraft på 81kg och effektivitet upp till 99%. Idealisk för storskaliga flygplan med optimal kraft.
ESC-data: SineSic Pro 80A, 16KW, 1400g vikt. IP67-skydd, 96-1005 LiPo-batteri rekommenderas. Propellrar: CB2 47,5x18 MATT, 463g styck. Motormått och ESC-mått försedda med detaljerade mått för installation och kompatibilitet. Kontinuerlig ström 80A, omedelbar ström 150A under god kylning.
ESC och propellerdimensioner är detaljerade, inklusive kopplingsscheman. Testdata för Hummingbird HB30 med CB2 PROP 47.5x18 MATT vid 354V och 400V visar olika gaspådragsinställningar, spänning, ström, effekt, vridmoment, RPM, dragkraft, verkningsgrad och specifika verkningsgradsvärden över olika driftsförhållanden.
