Översikt

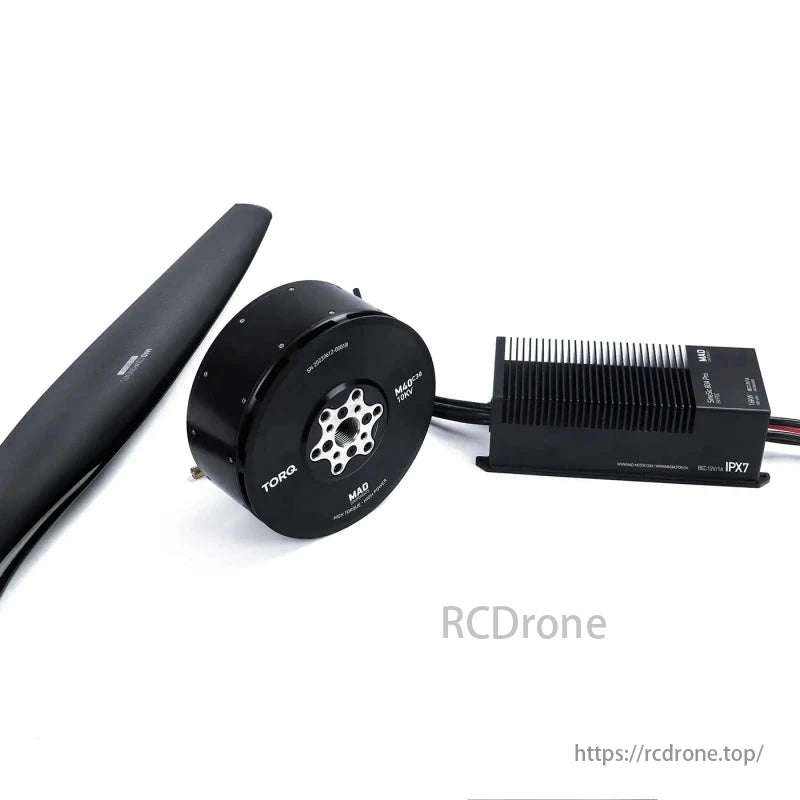

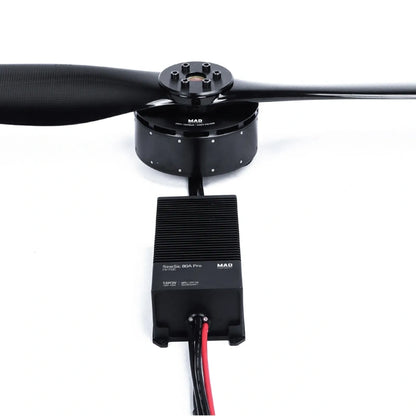

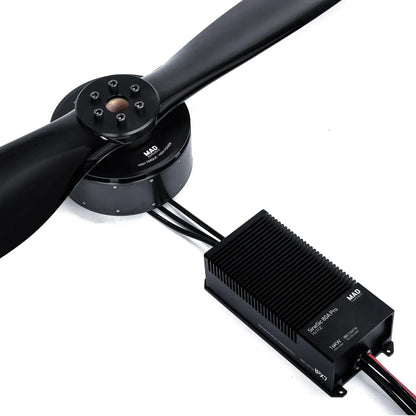

De GALEN HB30-54X24 10KV Drönararmset är en framdrivningssystem med hög effekt konstruerad för stora VTOL, multirotordrönare för tunga lyft och industriella UAV. Den integrerar M40C30 IPE V3.0 motor, SineSic Pro 80A ESC, och FLUXER 54X24 propeller, tillhandahållande 84,2 kg maximal dragkraft per rotor med en kontinuerlig dragkraft på 30 kg. Designad för hög nyttolasteffektivitet, säkerställer detta framdrivningssystem optimerad effekt, hållbarhet och flygstabilitet i krävande applikationer.
Specifikationer
Motordata
| Parameter | Värde |
|---|---|
| Motormodell | MAD M40C30 IPE V3.0 |
| KV Betyg | 10 KV |
| Nominell spänning | 354V-400V |
| Motorstorlek | D:151,4 × 81 mm |
| Inre motstånd | 387 mΩ |
| Ingen belastningsström | 1,8A / 50V |
| Maximal ström | 63,4 A |
| Maximal effekt | 22 400 W |
| Maximal dragkraft | 84,2 kg |
| Rekommenderad kontinuerlig dragkraft | 30 kg |
| Axeldiameter | IN: 25 mm |
| Motorvikt | 3 460 g |
| Stator | Taiwan / Korrosionsskyddande |
| Kabellängd | 150 mm (förlängda emaljerade trådar) |
ESC-data
| Parameter | Värde |
|---|---|
| ESC-modell | SineSic Pro 80A 16KW (150V~435V) |
| Storlek (L×B×H) | 197,0 × 88,0 × 59,5 mm |
| Skyddsnivå | IP67 |
| Rekommenderat batteri | 96~100S LiPo |
| Kabellängd (ingång) | 690 mm (10AWG flexibel silikontråd) |
| Kabellängd (utgång) | 600 mm (10AWG flexibel silikontråd) |
| Kabellängd (signal) | 1250 mm (9-kärnig PVC flexibel tråd) |
| Kabellängd (LED-tråd) | 155 mm (4-kärnig PVC flexibel tråd med vattentät kontakt) |
| Vikt | 1400 g |
| Kontinuerlig ström | 80A (under god kylning) |
| Omedelbar ström | 150A (under god kylning) |
| PWM-ingångssignalspänning | 3,3V / 5V |
Propellerdata
| Parameter | Värde |
|---|---|
| Propellermodell | FLUXER 54X24 GLANS |
| Mått | 1371,6 × 609,6 mm |
| Material | Högkvalitativ kolfiber + harts |
| Enkel vikt | 605 g |
| Typ | Fast |
Nyckelfunktioner
- Högeffekts framdrivningssystem för storskaliga VTOL- och tunglyftsdrönare.
- 30 kg kontinuerlig dragkraft per rotor, med 84,2 kg toppdragkraft för krävande flygoperationer.
- 22 kW uteffekt, optimerad för högeffektiva drönarapplikationer.
- SineSic Pro 80A ESC med IP67-klassad vattentäthet för ökad hållbarhet.
- Lätt, höghållfast kolfiberpropeller, förbättrar aerodynamiska prestanda.
- Motorhus av aluminium av flygkvalitet, vilket säkerställer långsiktig tillförlitlighet och värmeavledning.
Ansökningar
- Tunglyftande industriella UAV:er
- Last- och logistikdrönare
- e-VTOL luftmobilitet
- UAV:er för långvarig övervakning.
Detaljer
Hummingbird HB30 motorset för drönare med tung nyttolast. Fungerar vid 100-600V, med 80A ESC och 54x24 propeller. Högkvalitativt aluminium ökar säkerheten och hållbarheten. Japanska lager säkerställer stabil rotation. Böjda magneter ökar prestandan med 5 %. Grafer visar data om ström, effekt, effektivitet, dragkraft och hastighet.

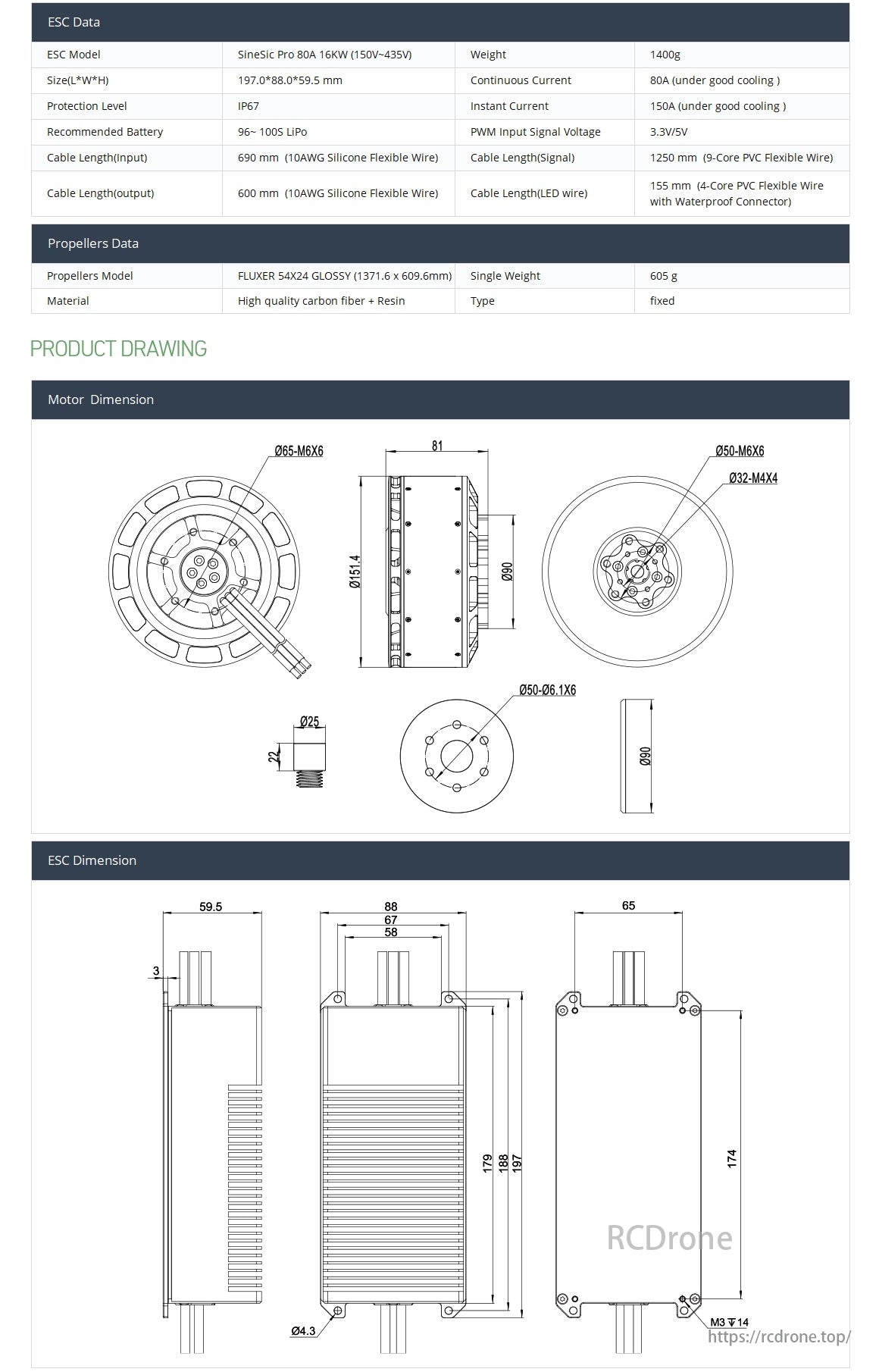

ESC-data: SineSic Pro 80A, 16KW, 1400g vikt. Mått: 197x88x59,5mm. Kontinuerlig ström: 80A. Propellrar: FLUXER 54X24 GLANS, 605g styck. Motormått och ESC-mått tillhandahålls. Skyddsnivå IP67. Rekommenderat batteri: 96-1005 LiPo. Kabellängder specificerade för ingångs-, utgångs-, signal- och LED-ledningar.
ESC-linjesekvensdefinitionsdiagram visar anslutningar för utgång U, V, W och Röd V+. Propellrar Dimensionsdetaljer monteringshål och sektionsprofil. Testdata jämför prestandamått som spänning, ström, effekt, vridmoment, RPM, dragkraft, effektivitet vid olika gasnivåer för 354V och 400V inställningar.
