Matek F411-WTE flygkontroll med OSD / Racing FPV Quadcopter flygkontroll för racing genomgående maskin / Rc-drönaredelar

FC-specifikation:

MCU: 10OMHz STM32F411CEU6

IMU: BMI270 (SPI)

Lufttryck: SPL06-001 (I2C)

OSD: AT7456E (SPI)

Svart låda: nej

2 UART

2x hel mjuk serie

6 gånger PWM-utgång (2 gånger motor, 4 gånger servo)

1x 12C

4x ADCs (VBAT, Current, RSSI, Airspeed)

3 lysdioder (blå, röd) och 3,3V-indikator (röd) för FC-status

Inbyggd växelriktare för SBU-ingång på UART2-RX

Omkopplingsbar dubbel kameraingång

Vbat-strömbrytare tillgänglig för VTX och kamera

PPM-mottagare: stöds inte

Parameter:

6~30v DC-ingång (2~6S LiPo)

132A strömavkänning (skala 250)

PDB/strömavkänningsmotstånd: 9OA kontinuerlig, 132A burst.

BEC 5V 1,5A för FC och kringutrustning

BEC Vx 5A för Servo, 5V/6V tillval

Vbat för VTX och kamera (kan slås på/av)

LD0 3,3V 200mA

Batterispänningssensor: 1k:10k

FC-firmware:

INAV-mål: MATEKF411TE (INAV4.1 eller nyare)

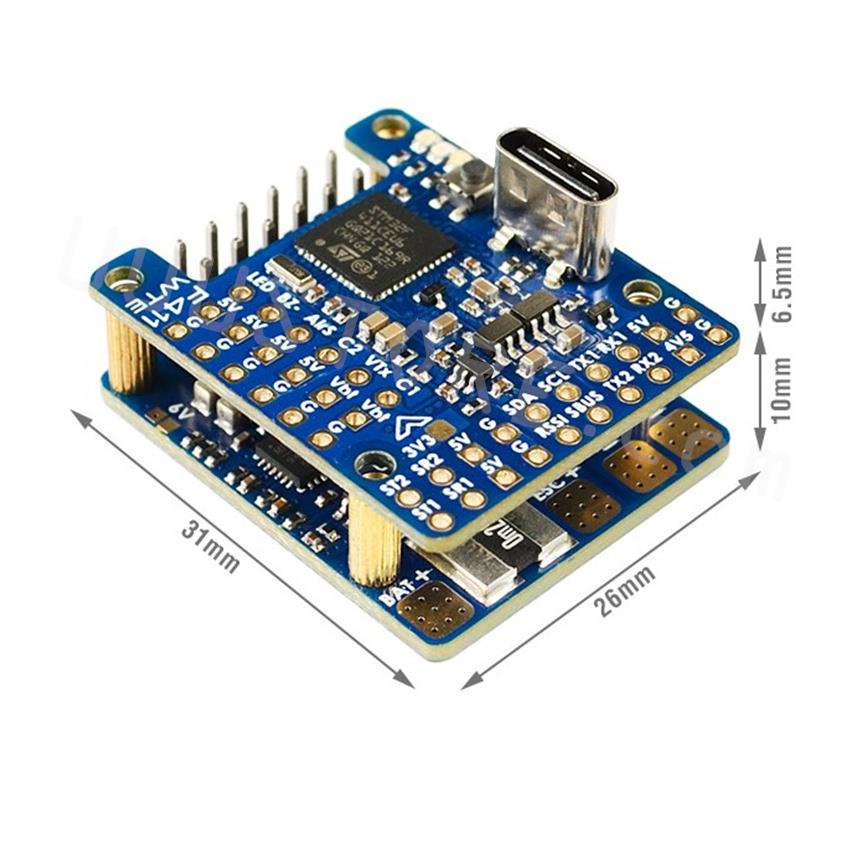

Mått: 31 x 26 x 16,5 mm

Montering: 22 x 22 mm, 2 mm

Vikt: 10 gram

ingår

1x FC F411-WTE

DuPont 2,54 stift (skiva skickas i obeställt skick)

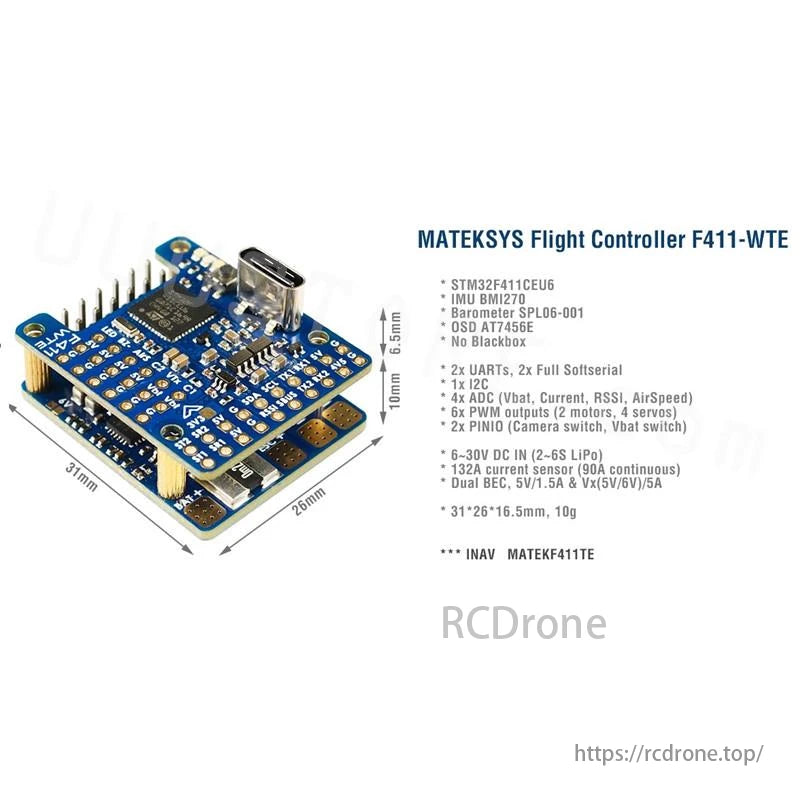

MATEKSYS Flight Controller F411-WTE STM3ZFAIICEU6 IMU BMI27O Barometer SPLO6-001 OSD AT7456E 1 No Blackbox 2x UARTs, Zx Full Softserial Ix 12C 1 Ax ADC (Vbat; 2 Current, PINS-switch) (Vbat; AirSpIORSSI) 132A strömsensor (90A kontinuerlig)

Matek F411-WTE flygkontrollsystem har en inbyggd seriell modul (BMI2ZO) med MPUGOOQ-barometer, SPLOS-01 BMP280/DPS340-sensorer och SoftSerial 2x UART, tillsammans med 12 halvsteg PWM-kanaler. Den innehåller också 4 analog-till-digital-omvandlare (ADC) och 2+4 pulsbreddsmodulationsutgångar (PWM).Dessutom är den utrustad med en 13-stifts sensorkontakt, inklusive 7 analoga ingångar (78A) och 1 seriell ingång (S46).

Matek F411-WTE flygkontroll har en inbyggd BEC med en maximal strömutgång på 1,5A vid 5V. Systemet levererar inte spänning endast när det är anslutet via USB, förutom följande: 4V/5V-bussen ger en stabil utgång mellan 4,44 och 8V, med ett maximalt strömdrag på 80mA. Dessutom har enheten en LED-utgång som signalerar WS2812-data och en summer (Bz-ISR) som aktiveras när systemet är i allmänt aktivt läge.

Efter att ha återhämtat INAV Matek F411-WTE flygkontroll, upplevde jag att standardinställningarna återgick till sitt ursprungliga tillstånd (CLI-standardvärden). För att lösa problemet, se till att båda kamerorna använder identiska videoformat - antingen PAL eller NTSC.
