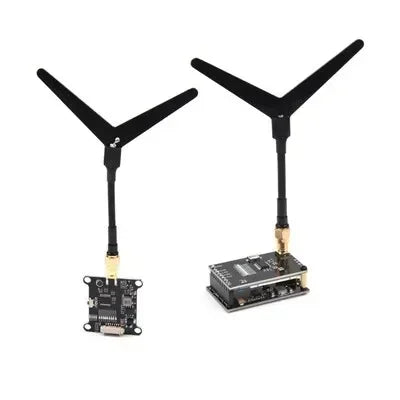

Matek VTX-1G3SE / VRX-1G3-V2 1.2G 1.3G 800mw 9CH VRX - Matek System Video Transmission Mottagare för RC FPV Drone Flygplan Helikopter modelldelar
Matek VTX-1G3SE / VRX-1G3-V2 1.2G 1.3G 800mw 9CH VRX - Matek System Video Transmission Mottagare för RC FPV Drone Flygplan Helikopter modelldelar
MATEKSYS
Det gick inte att ladda hämtningstillgänglighet
SPECIFIKATIONER
Varumärke: TAROT-RC
Ursprung: Kina
Material: Metall
Rekommendera ålder: 14+år
RC delar och tillbehör: Kontakter/ledningar
För fordonstyp: Flygplan
Använda: Fordon och fjärrkontrollleksaker
Certifiering: CE
Uppgradera delar/tillbehör: Adapter
Fjärrkontroll Kringutrustning/enheter: MOTTAGARE
Verktygstillbehör: Monteringskategori
Kvantitet: 1 st
Tekniska parametrar: Värde 10
Modellnummer: Matek
Fyrhjulsdriftegenskaper: Motorer
Hjulbas: Övre skal
-
9CH_INTL version (1080,1120,1160,1200,1240,1280,1320,1360,1258MHz), SKU: VTX-1G3SE-9
-
2CH_US version (1258MHz & 1280MHz), SKU: VTX-1G3SE-2
-
RF-effekt: 0,1mw(0, gropläge), 25mw(1), 200mw(2), 800mw(3)
-
CMS-styrning via Tramp-protokollvariant för 1.3G
-
Knappkontroll och LED-indikatorer
-
Inbyggd AGC-mikrofon
-
6-36V DC IN (2-8S LiPo)
-
Strömförbrukning: 40mA(0,1mw), 110mA(25mw), 150mA(200mw), 250mA(800mw) @12V IN
-
Videoformat: NTSC eller PAL
-
Ljudunderbärare: 6,5 MHz & 6,0 MHz, inbyggd mikrofon på 6,5 MHz
-
RF-kontakt: SMA
-
Vikt: 9g (utan antanna)
-
Storlek: skiva 36*21,5mm
Matek System Videosändningsmottagare Antenn 1,2/1,3ghz Ant-y1240/VTX/VRX För RC FPV Drone Aircraft Helikopter Model Parts
VRX-1G3-V2:
Projektspecifikationer (specifikationer)
Band 1060-1380MHz
Kanalkunder 9
Kanalfrekvens 1080/1120/1160/1200/1240/1280/1320/1360/1258 (MHz)
Ljudunderbärare 6.5MHz/6.0MHz
Modulationstyp frekvensmodulering
Frekvensstyrd faslåst slinga
Ljudunderbärarstyrd faslåst slinga
Frekvensstabilitet ± 100KHz (typiskt värde)
Frekvensnoggrannhet ± 200KHz (typiskt värde)
A/V-förhållande -26 ± 2dB
Signal/brusförhållande (Fo ± 3MHz)>70dBc
Kanalbärarfel 1dB
Antennportimpedans (50 ohm)
Inmatningsformat NTSC eller PAL
Videoingångsnivåområde: 1V ± 0,2vp-p typ
Ljudingångsnivåområde: 1V ± 0,2vp-p typ
Arbetstemperatur -10 ℃~+60 ℃
DC 7-28v ingångsströmförsörjning
Effektutgång (utgångsspänning) DC7.28V; DC5V
Konturmått 45,5 mm (L) * 35,8 mm (B) * 8,4 mm (H)
Installationshålsposition 30,5 mm x 30,5 mm
Nettovikt 10 gram
VTX-1G3SE
DC-egenskaper
Strömförsörjningsspänning 5.0V
Strömförbrukning (280 ± 40) mA
Miljöbestämmelser
Arbetstemperatur -10~+65 ℃
Förvaringstemperatur -30~+85 ℃
Arbetsfuktighet 85% RH
Radiofrekvens (RF)
Mottagningsfrekvensområde 1050~1380MHz
*Ingångsspänning stående vågförhållande 2:1
FM/PLL-demoduleringssystem
Mellanfrekvens IF 480MHz
MYRA. Ingångsimpedans 50 Ω, typiskt värde LO frekvensstabilitet ± 200kHz
LO-frekvensnoggrannhet ± 200kHz
LO-kontroll PLL
Ingångs LO-läckage -65dBm
Mottagningskänslighet -95dBm
Ingångsnivåområde -95 dBm till +5 dBm
Videofunktioner
Videoutgångsimpedans 75 Ω, typisk videoutgångsnivå 1Vp-p, typisk negativ videopolaritet
Videofrekvenssvar ± 5 decibel, max 50 Hz~6 MHz
Differentialförstärkning ± 5 %, maxvärde
Differentialfas ± 5 grader, max
3dB IF bredband 16,5MHz
Signal-brusförhållande S/N 38dB, Min
RSSI-utgångsspänning (-30dBm~-90dBm) 1,3-0,7V
ljudfrekvens
Ljudutgång
