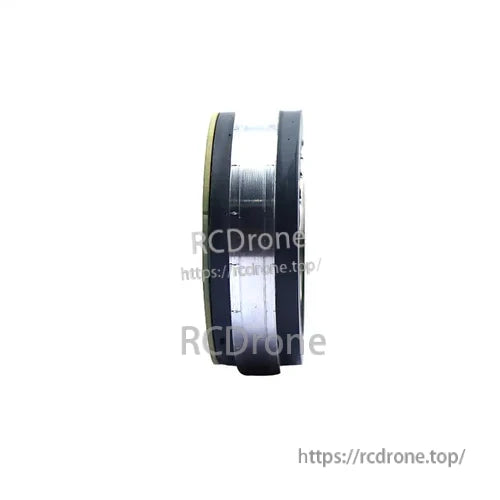

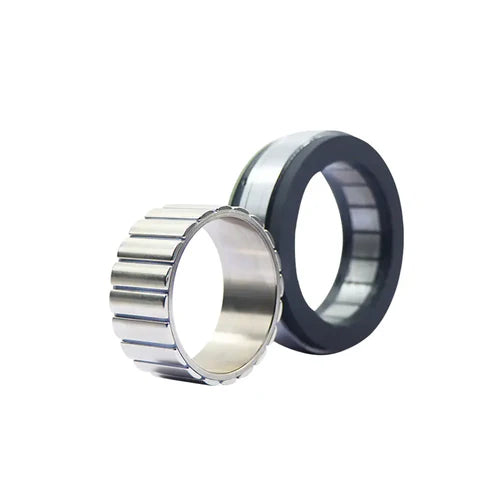

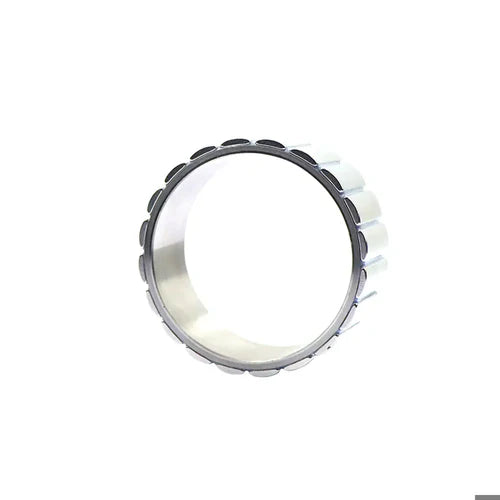

MyActuator FL-50-08 Inre Rotor Ramfri Vridmomentmotor 48V 5200RPM 0,3Nm för Robotarm & Automationssystem

Översikt

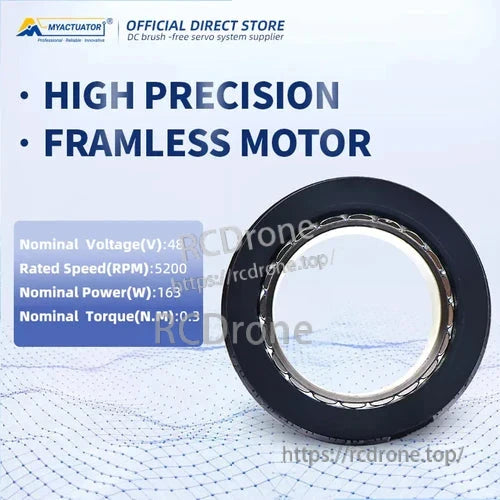

Den MyActuator FL-50-08 Inre Rotor Ramlös Momentmotor är en högprecisionsmotor, kompakt och lätt, designad för avancerade robotik- och automationsapplikationer. Den fungerar vid 48V ingångsspänning, och motorn levererar en nominell hastighet på 5200 RPM, nominell effekt på 163W, och nominellt vridmoment på 0.3 N·m, vilket gör den idealisk för system som kräver hög responsivitet, jämn rotation och stabilt vridmomentuttag. Dess ramlösa, stora diameter och ihåliga kärndesign möjliggör enkel integration i utrymmesbegränsade konstruktioner, medan integrerade Hall- och inkrementella sensorer ger noggrann positionsåterkoppling för precis rörelsekontroll.

---

Nyckelfunktioner

• Ramlös Ihålig Design – Stor intern diameter för enklare kablage och kompakt integration.

• Högprecisionskontroll – Hall- och inkrementella sensorer för noggrann vinkel- och temperaturövervakning.

• Stabil och effektiv drift – Optimerad elektromagnetisk design för jämn vridmoment och hög effektivitet (>83%).

• Robust konstruktion – Korrosionsbeständig rotor i rostfritt stål med högstyrkematerial, ROHS-certifierad.

• Tyst och sval prestanda – Låg ljudnivå, hög hastighet med effektiv värmeavledning.

• &Bred tillämpningsflexibilitet – Lämplig för robotik, automation, flyg och medicinska industrier.

---

Specifikationer

---

Prestandainsikter

• Jämn vridmomentkurva: Optimerad spårdesign säkerställer minimal kuggvridmoment, vilket möjliggör mycket stabil och precis rörelse.

• Hög vridmomentdensitet: Bibehåller stark vridmomentutgång över ett brett hastighetsområde för mångsidiga tillämpningar.

• Överlägsen termisk hantering: Vakuumgjutningsprocess och effektiv design minskar värmeuppbyggnad under kontinuerlig drift.

---

Tillämpningsscenarier

FL-50-08 motorn är konstruerad för ett brett spektrum av industrier och användningsområden:

• Robotarmar – Precisionspositionering och dynamiskt svar för industriella och samarbetsrobotar.

• Kirurgiska robotar – Hög precision och smidig rörelse för känsliga medicinska procedurer.

• Automationssystem – Monteringslinjer, plock-och-placera-enheter och automatiserade guidade fordon (AGV).

• Luftfartsindustrin – Lättviktsmotor med hög prestanda för styrmekanismer.

• Bärbara enheter – Kompakt storlek för ergonomisk integration.

• Högkvalitativa hushållsenheter – Integration i precisionssystem som smarta apparater och högpresterande hårtorkar.

---

Fördelar

• Hög dynamisk respons: Liten rotortröghet säkerställer snabb och exakt rörelse.

• Hållbarhet: Korrosionsbeständig design med rostfritt stål och premiummagneter för förlängd livslängd.

• Precisionsteknik: Säkerställer pålitlig prestanda under krävande driftsförhållanden.

• Flexibel integration: Ramlös och ihålig struktur förenklar anpassad mekanisk integration.

Detaljer

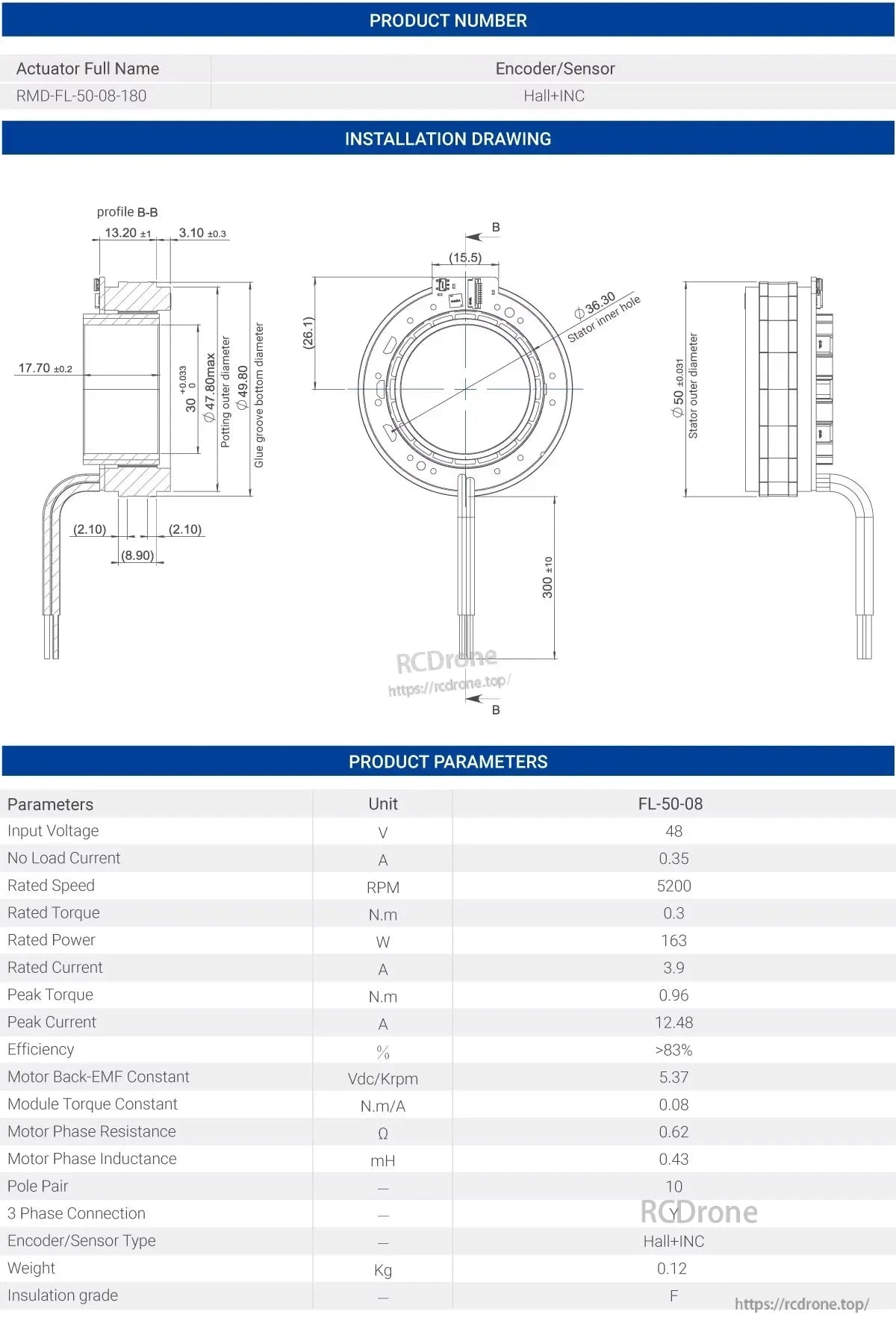

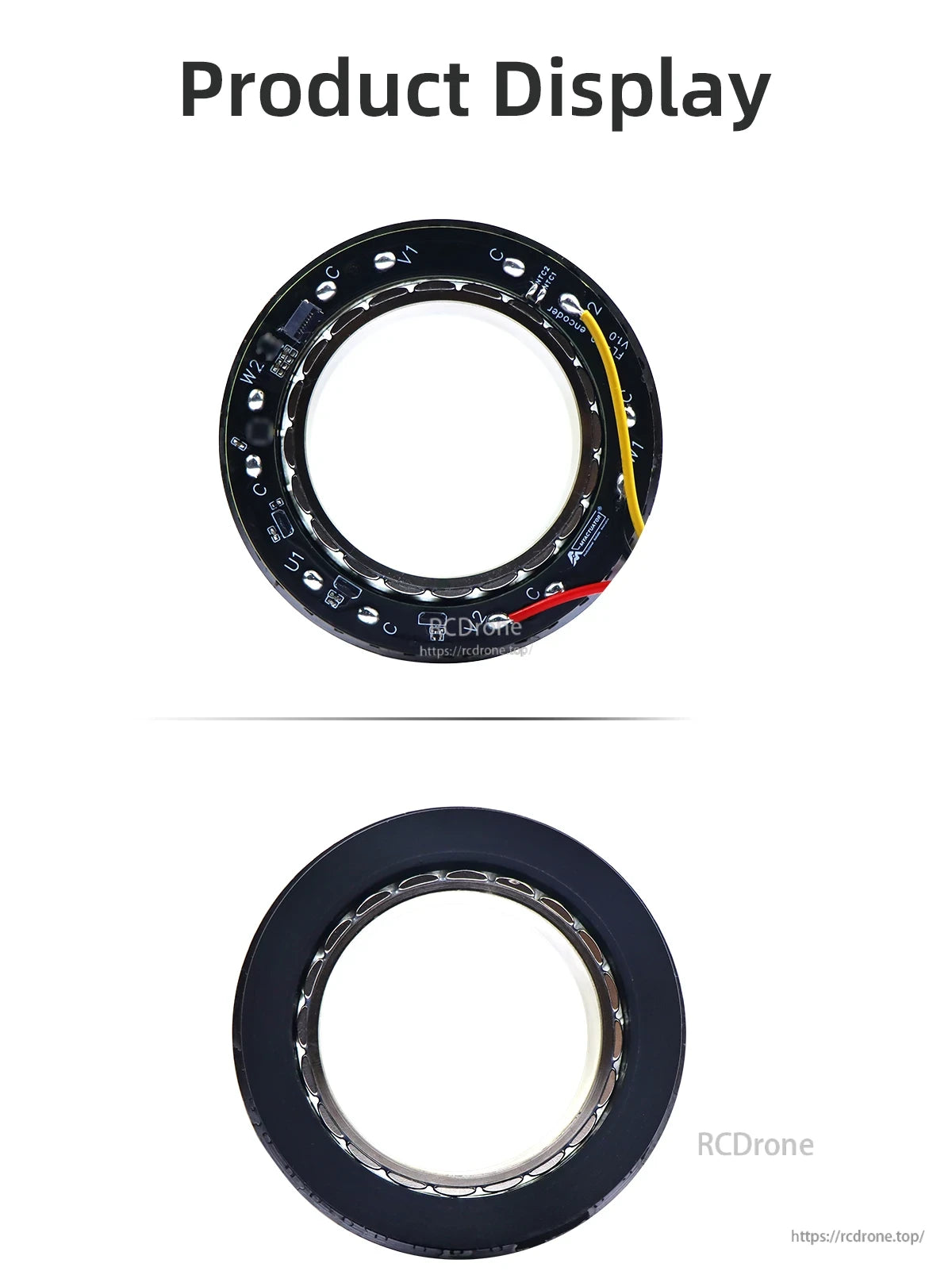

Aktuator FL-50-08 momentmotor: 48V ingång, 5200 RPM, 0.3 N.m moment, Hall+INC encoder. Mått: 300mm längd, 50mm statordiameter. 0.12kg vikt, över 83% effektivitet, Y-anslutning, F-isolering.

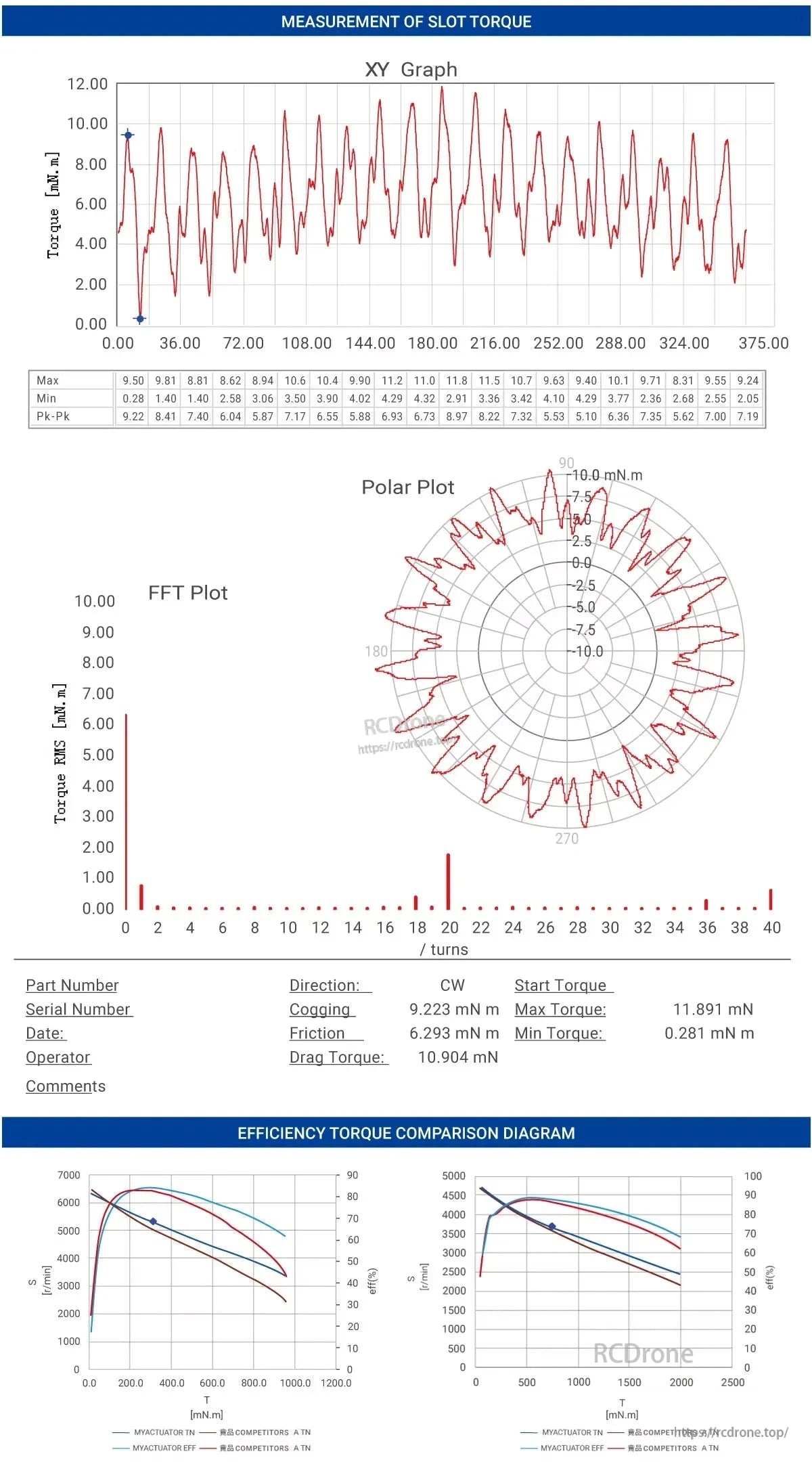

Slot momentmätning för MyActuator FL-50-08 motor inkluderar XY, polära och FFT-diagram. Data avslöjar momentvariationer, cogging, friktion och drag. Effektivitetsdiagram jämför prestanda mot konkurrenter vid olika momentnivåer.

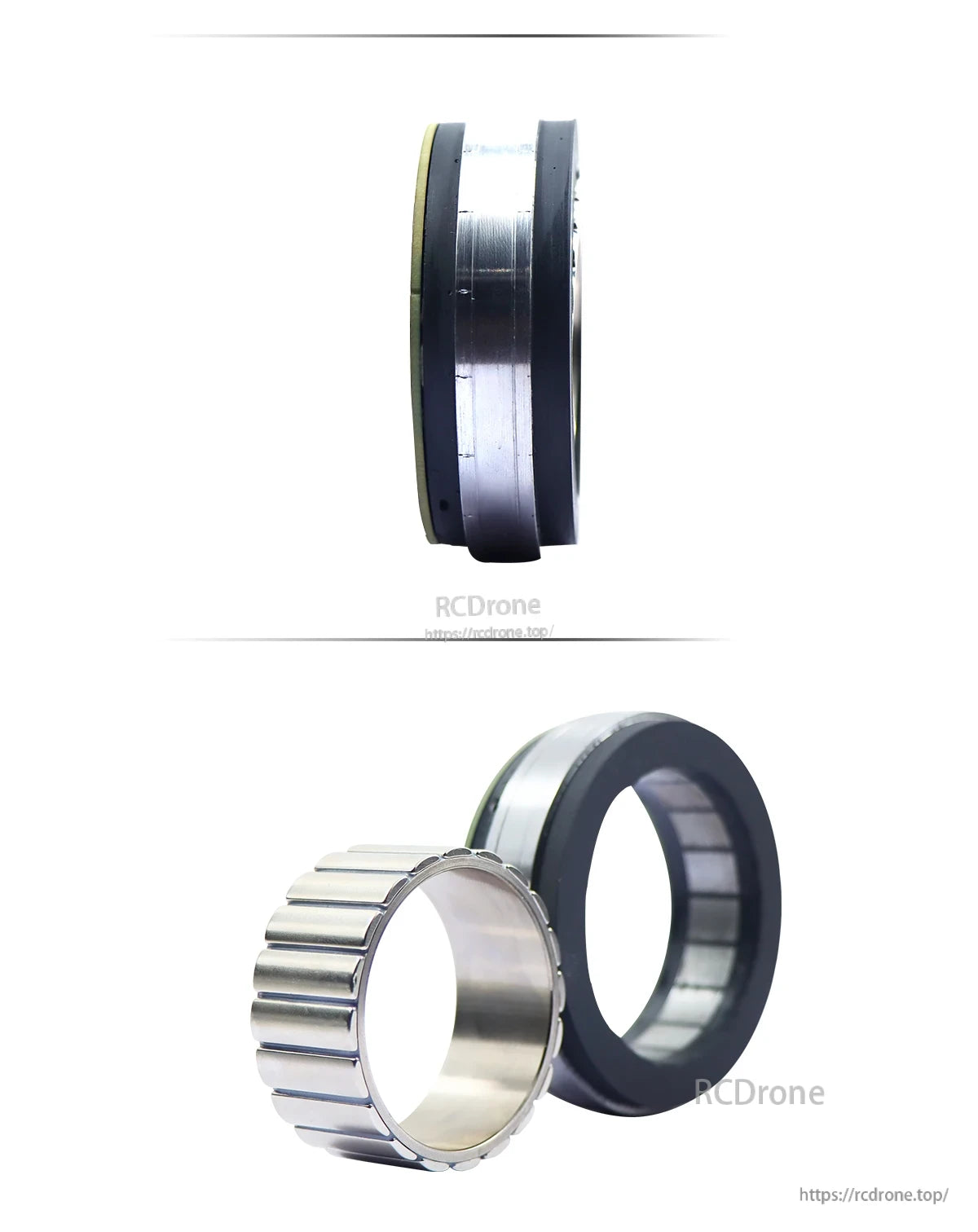

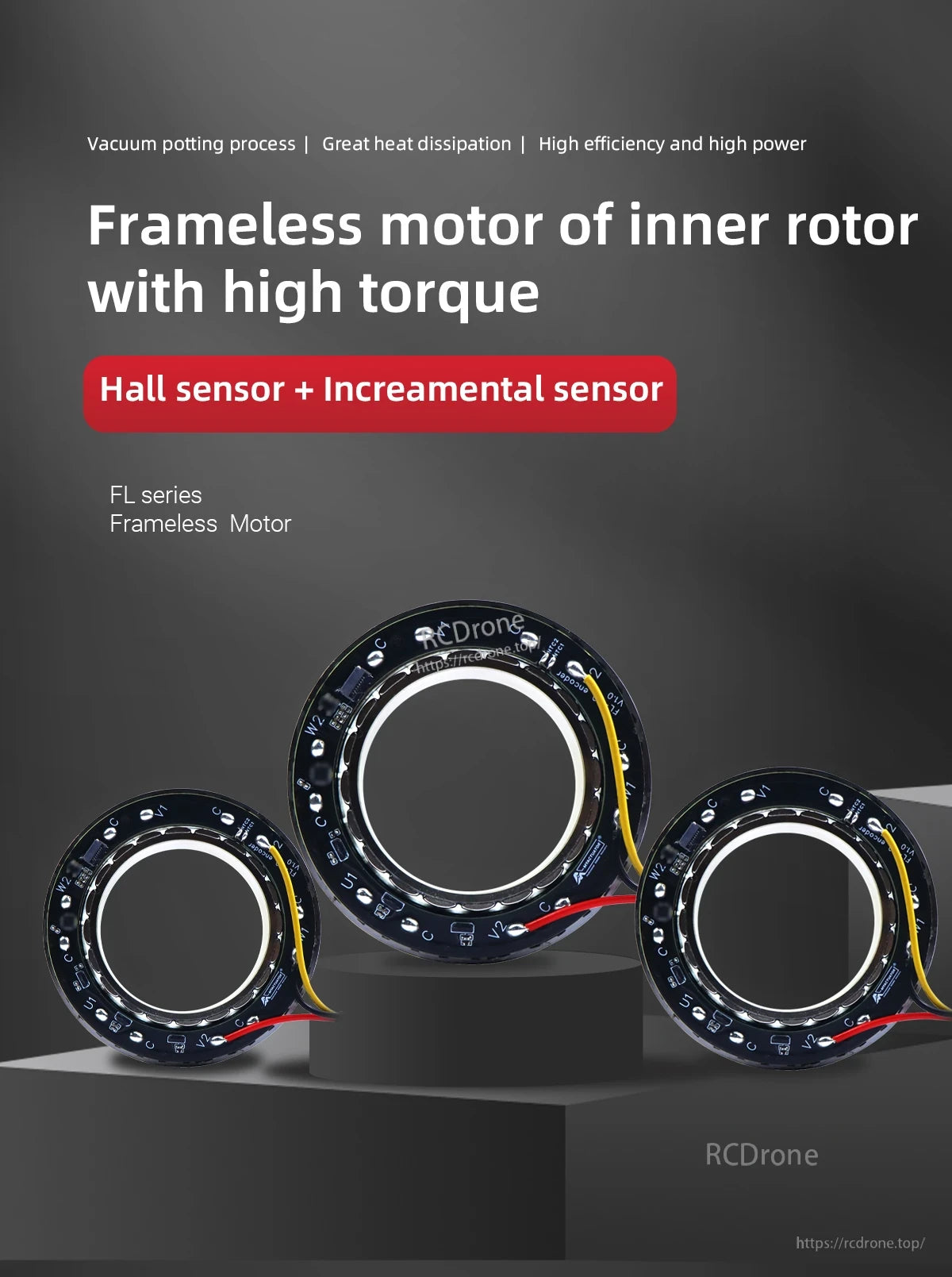

Ramlös inre rotor motor med högt moment, med Hall och inkrementella sensorer. Vakuumförseglad, effektiv, hög effekt, FL-serien.

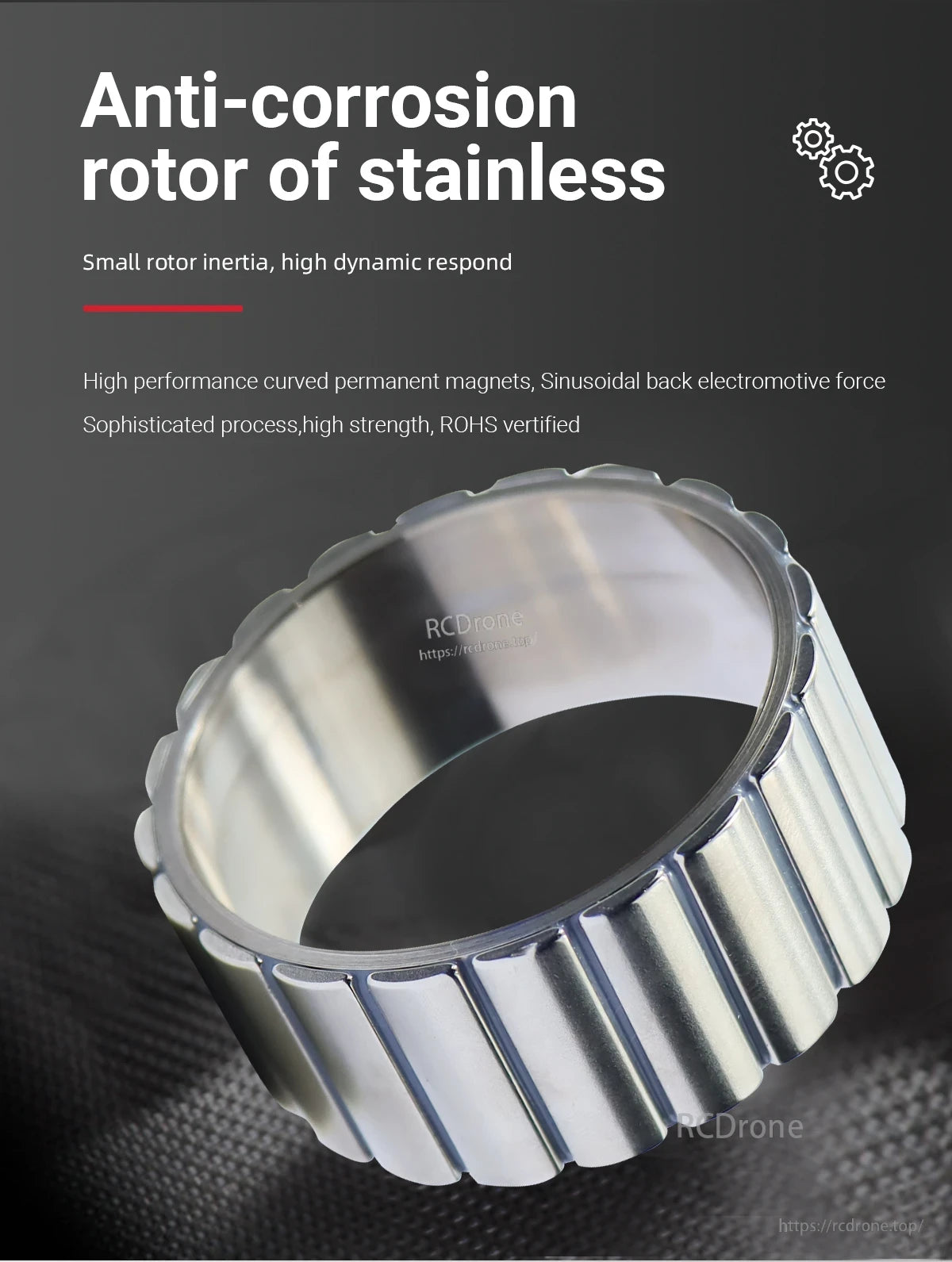

Rostfri anti-korrosionsrotor, liten tröghet, hög dynamisk respons, böjda magneter, sinusformad EMF, ROHS-certifierad.

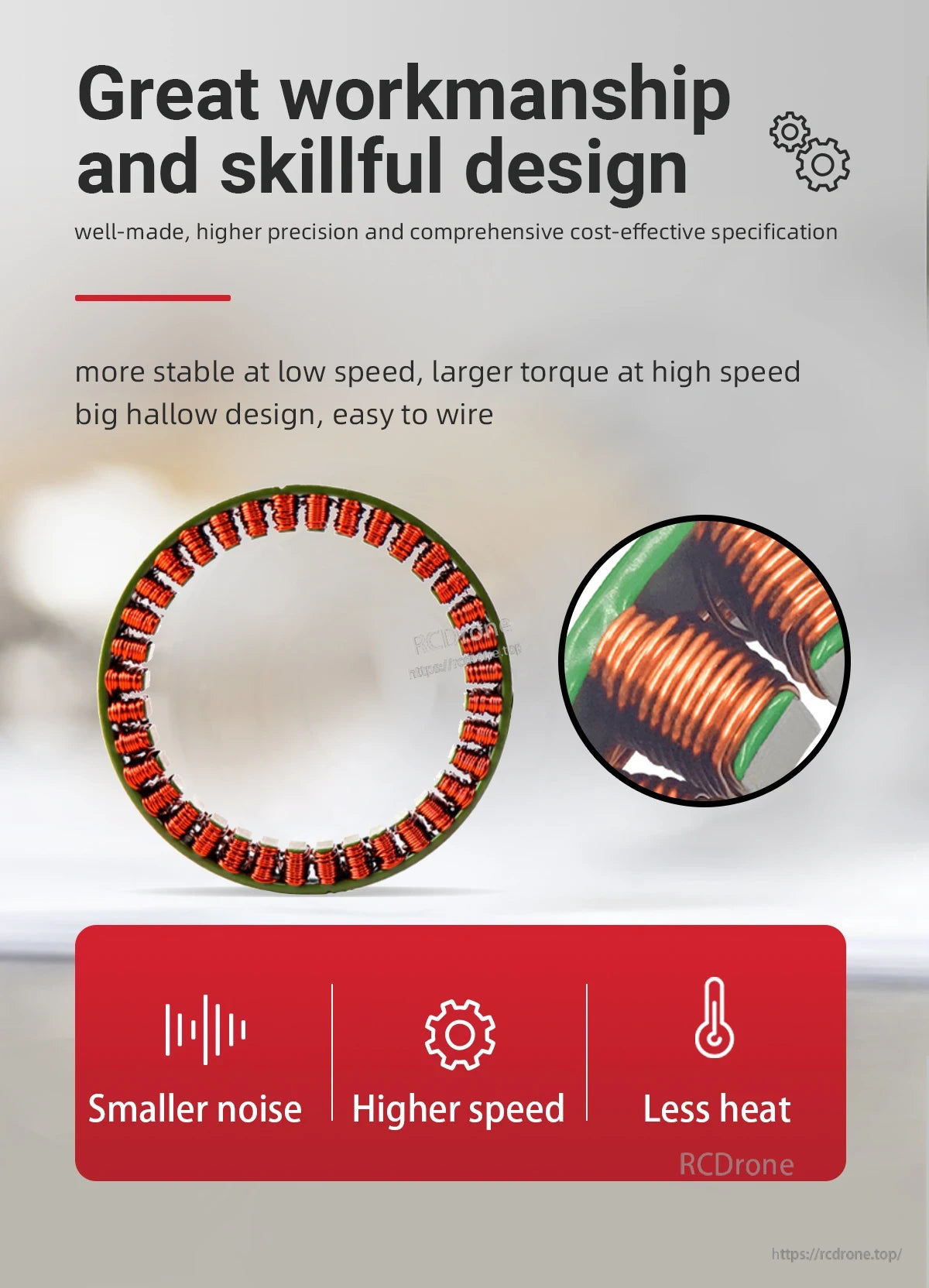

Högprecisionsmotor med utmärkt hantverk, låg ljudnivå, hög hastighet och effektiv kylning.

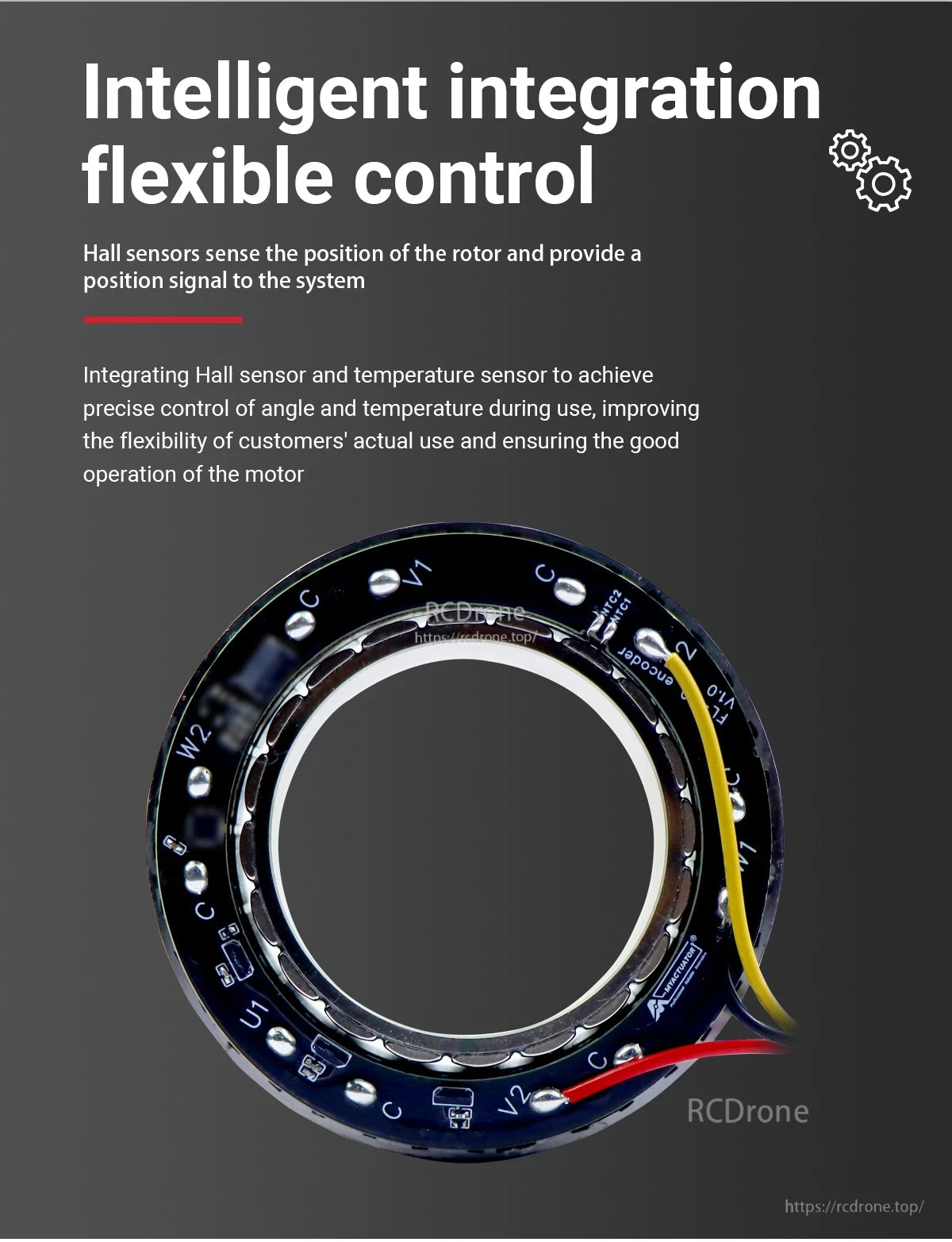

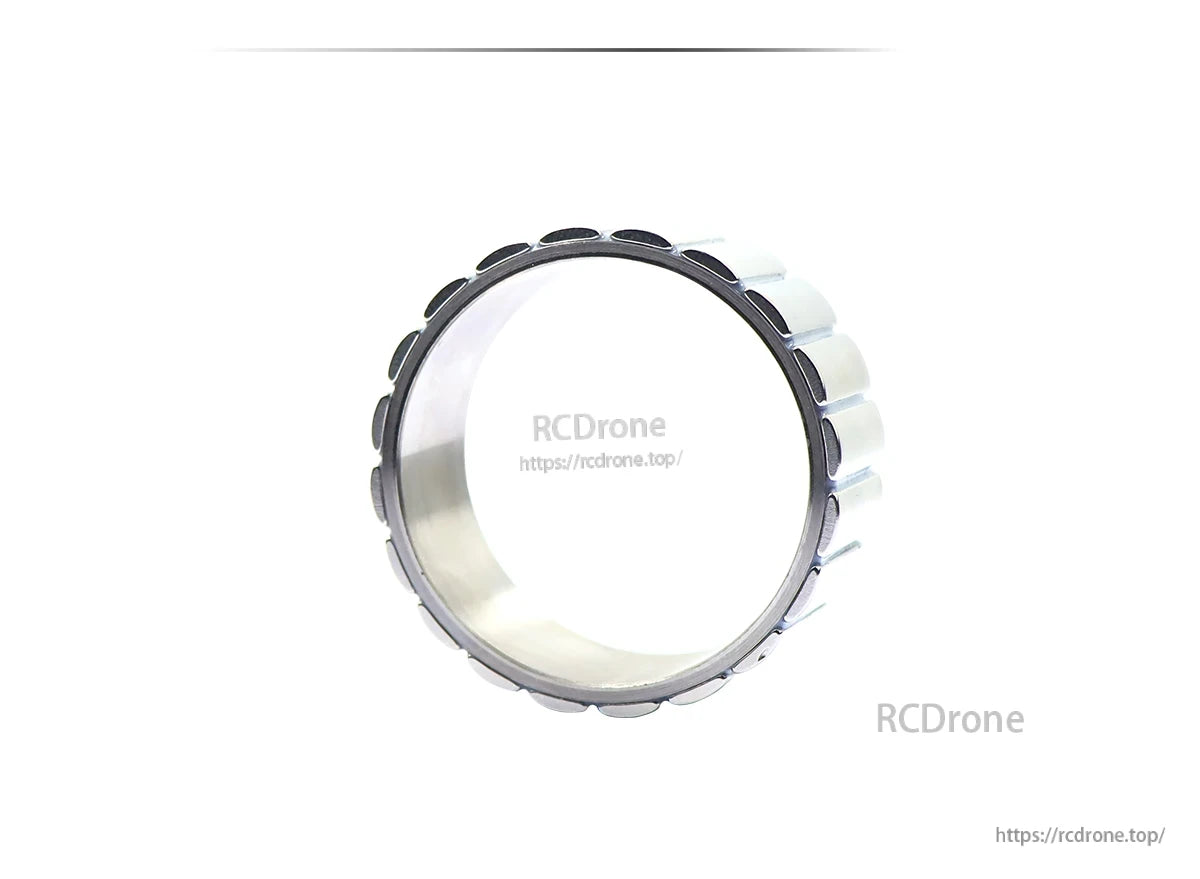

Intelligent integration, flexibel kontroll. Hall-sensorer upptäcker rotorposition. Integrerade Hall- och temperatursensorer säkerställer precis vinkel- och temperaturkontroll, vilket förbättrar motorprestanda och användarflexibilitet.

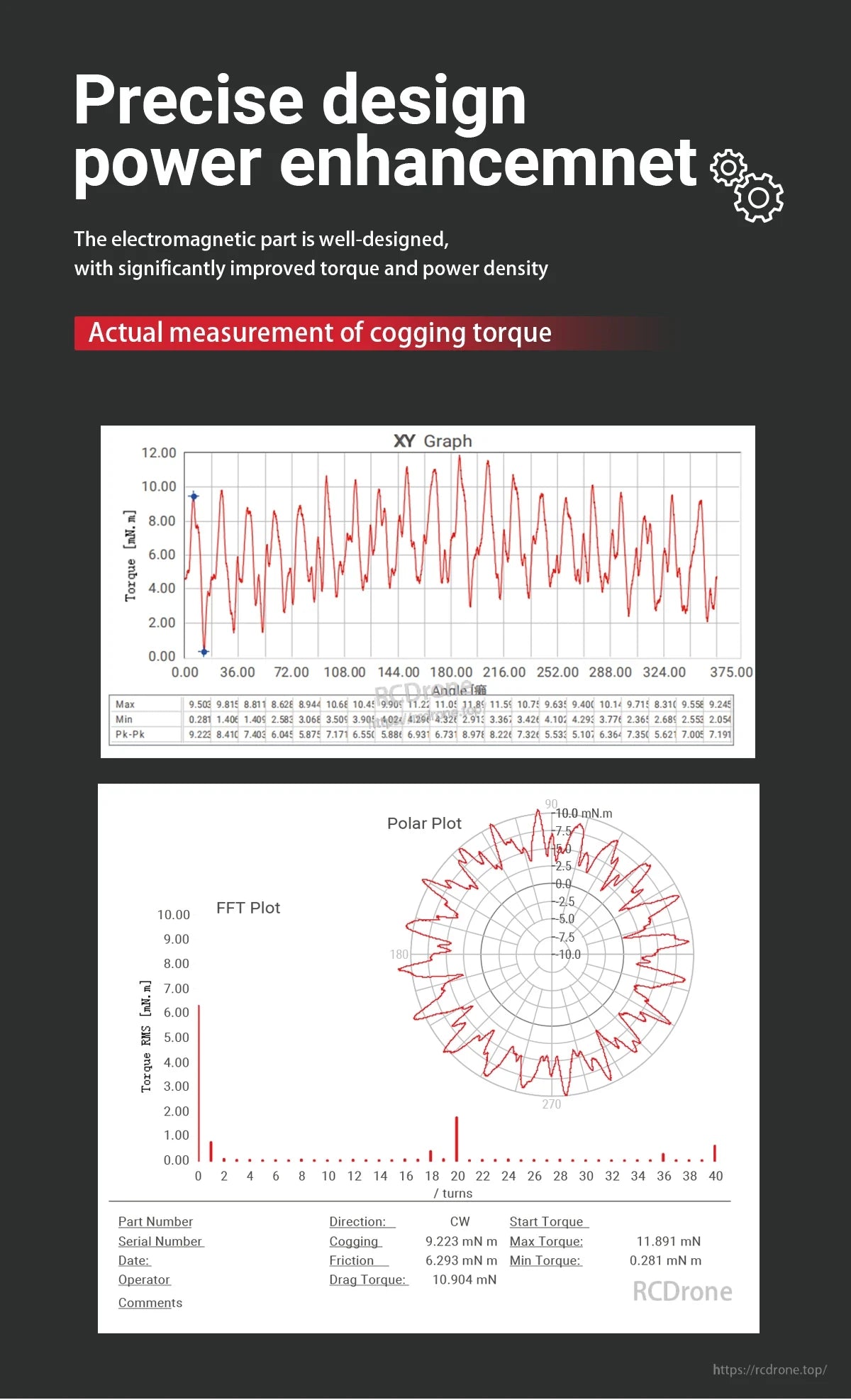

Elektromagnetisk design ökar vridmoment och effektdensitet. Kuggmomentet varierar från 0,281 till 11,891 mN·m, med FFT- och polära diagram som visar prestanda över vinklar och varv.

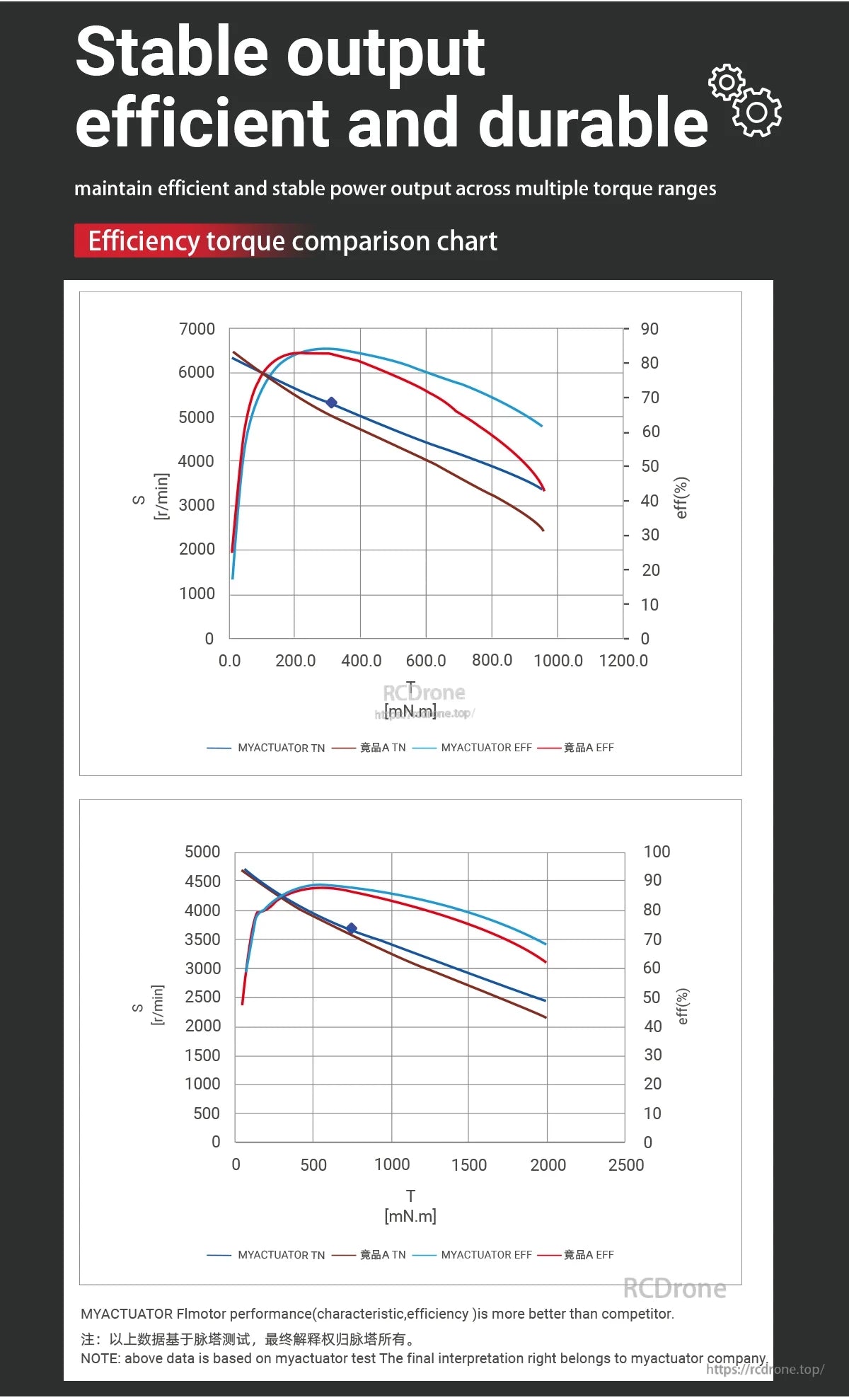

MyActuator FL-50-08-motorn erbjuder stabil, effektiv och hållbar prestanda. Effektivitets- och vridmomentdiagram visar överlägsen utmatning jämfört med konkurrenterna.Data från MyActuator-tester; tolkningsrättigheter förbehålls.

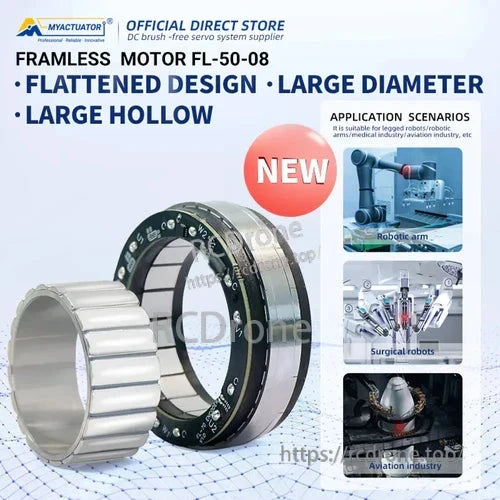

Diversifierade anpassningsscenarier: robotarm, hushållstillverkning, hårtork, kirurgisk robot, automation, flygindustrin.
