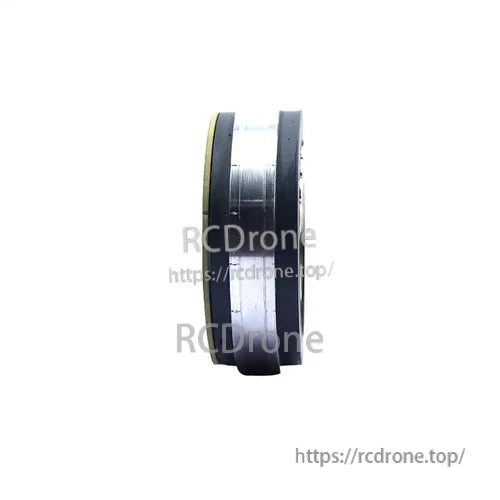

MyActuator FL-85-13 Inre Rotor Ramfri Vridmomentmotor | 48V, 1,3N·m Märkmoment, 2400RPM, Hall+INC Sensor

Översikt

Den MyActuator FL-85-13 Inre Rotor Ramlös Momentmotor levererar högt vridmoment, kompakt storlek och effektiv prestanda, idealisk för robotik, automation och precisionssystem. Med en 48V ingång, 1.3N·m nominellt vridmoment och 2400RPM hastighet, integrerar denna motor en Hall- och Incremental (INC) sensor för precis positionskontroll och stabil drift, vilket gör den till en perfekt lösning för applikationer som kräver smidig rörelse, hög responsivitet och pålitlig hållbarhet.

Nyckelfunktioner

• Hög Effektivitet &och Kraft – Uppnår över 82% effektivitet med optimerad elektromagnetisk design.

• Låg Tröghetsdesign – Möjliggör hög dynamisk respons för snabba hastighets- och vridmomentjusteringar.

• Integrerad Hall + Inkrementell Sensor – Säkerställer noggrann vinkel- och hastighetsåterkoppling för sluten loop-kontroll.

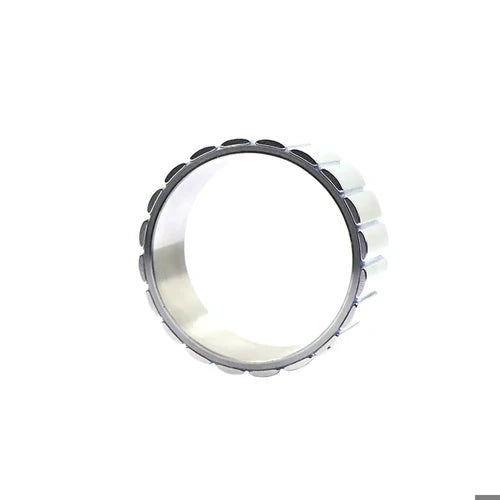

• Rostfri Antikorrosionsrotor – Ger långsiktig hållbarhet och konsekvent prestanda.

• Överlägsen Termisk Hantering – Vakuuminkapsling och avancerad design för förbättrad värmeavledning.

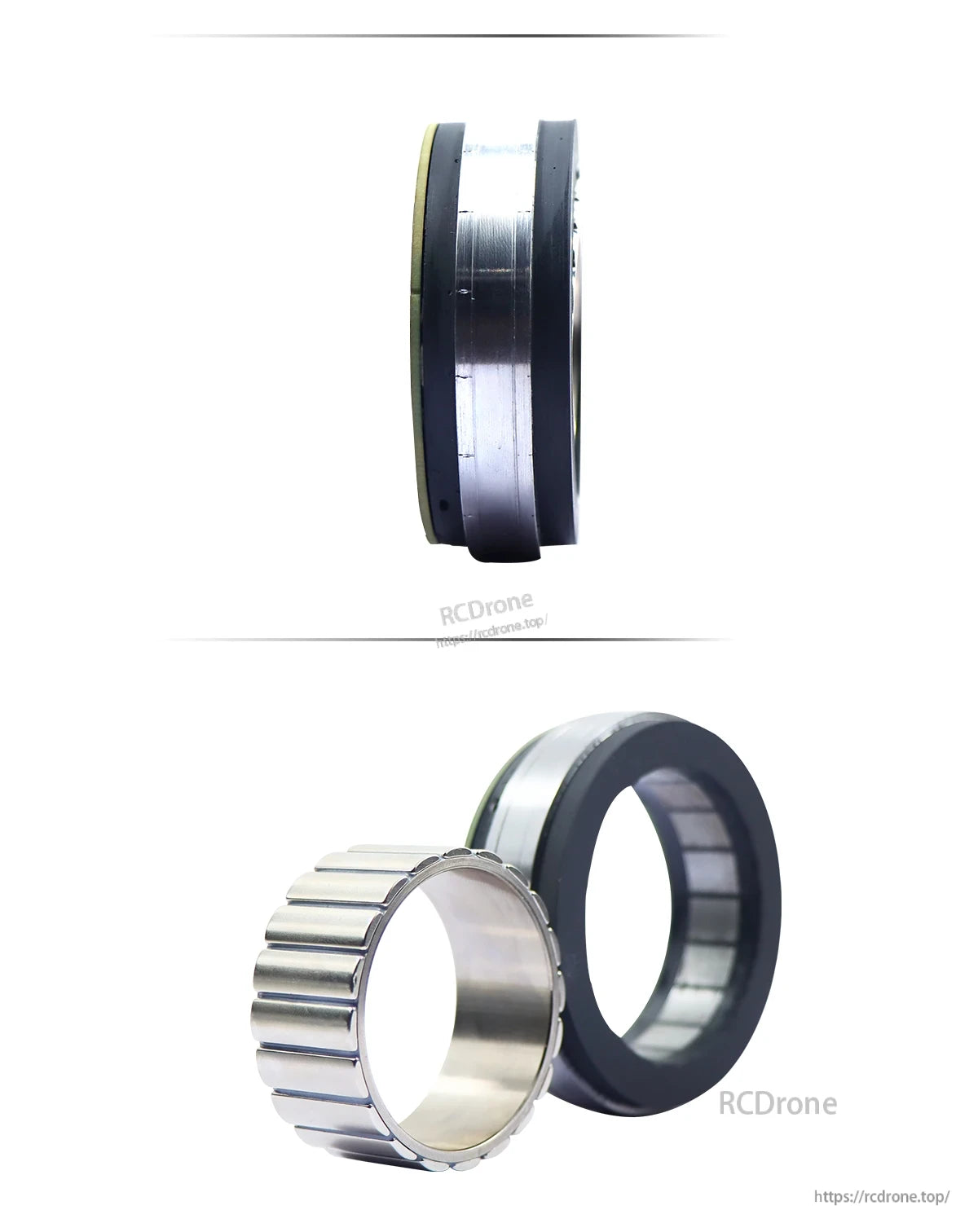

• Låg Buller & Smidig Drift – Precisionvindning och design minimerar vibrationer och ljudnivåer.

• Mångsidig Tillämpning – Kompatibel med robotarmar, medicinsk utrustning, automation och rymdteknik.

Specifikationer

Prestandahöjdpunkter

• Momentstabilitet: Bibehåller konsekvent momentutgång över ett brett driftsområde.

• Lågt kogningsmoment: Mätt kogningsmoment vid 9.2 mN·m, vilket säkerställer smidig rörelse.

• Effektivitetkurva: Levererar överlägsen effektivitet jämfört med konkurrentmotorer under varierande belastningar.

Tillämpningar

• Industriella &och samarbetsrobotar – Högprecisions robotarmar och automationssystem.

• Medicinsk utrustning – Kirurgiska robotar och rehabiliteringsenheter.

• Luftfart &och rymd – Lätta, högpresterande aktuatorer för rymdsystem.

• Hushållsapparater &och verktyg – Högkvalitativa hårtorkar och kompakta automationsenheter.

• Automationsindustrin – Produktionslinjer och automatiserad utrustning som kräver pålitlig vridmomentkontroll.

Detaljer

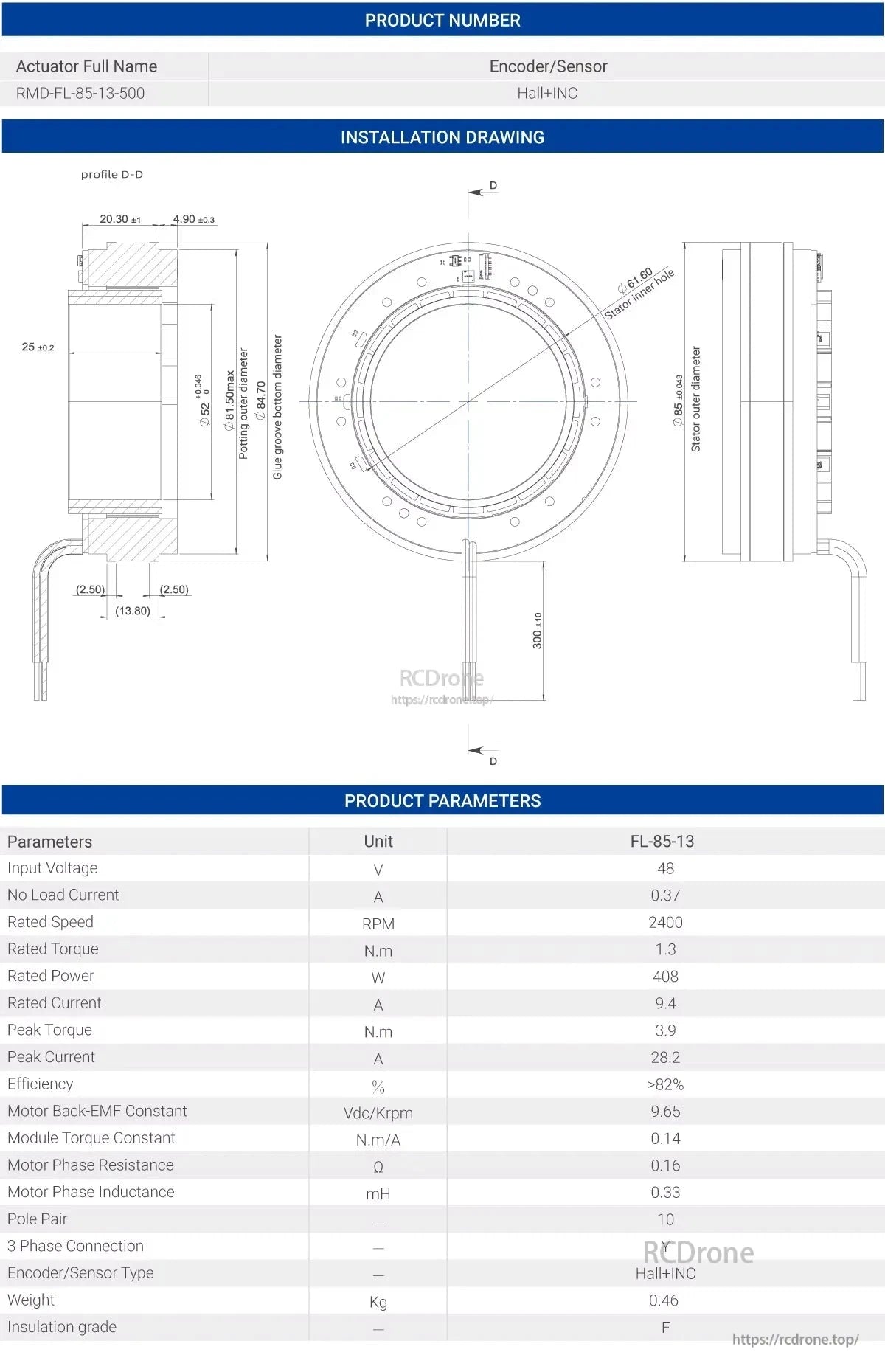

MyActuator FL85-13 vridmomentmotor, 48V, 2400 RPM, 1.3 N.m vridmoment, 408W effekt, Hall+INC encoder, 0.46kg vikt, F isoleringsklass, 10 polpar, Y-anslutning, hög effektivitet >82%.

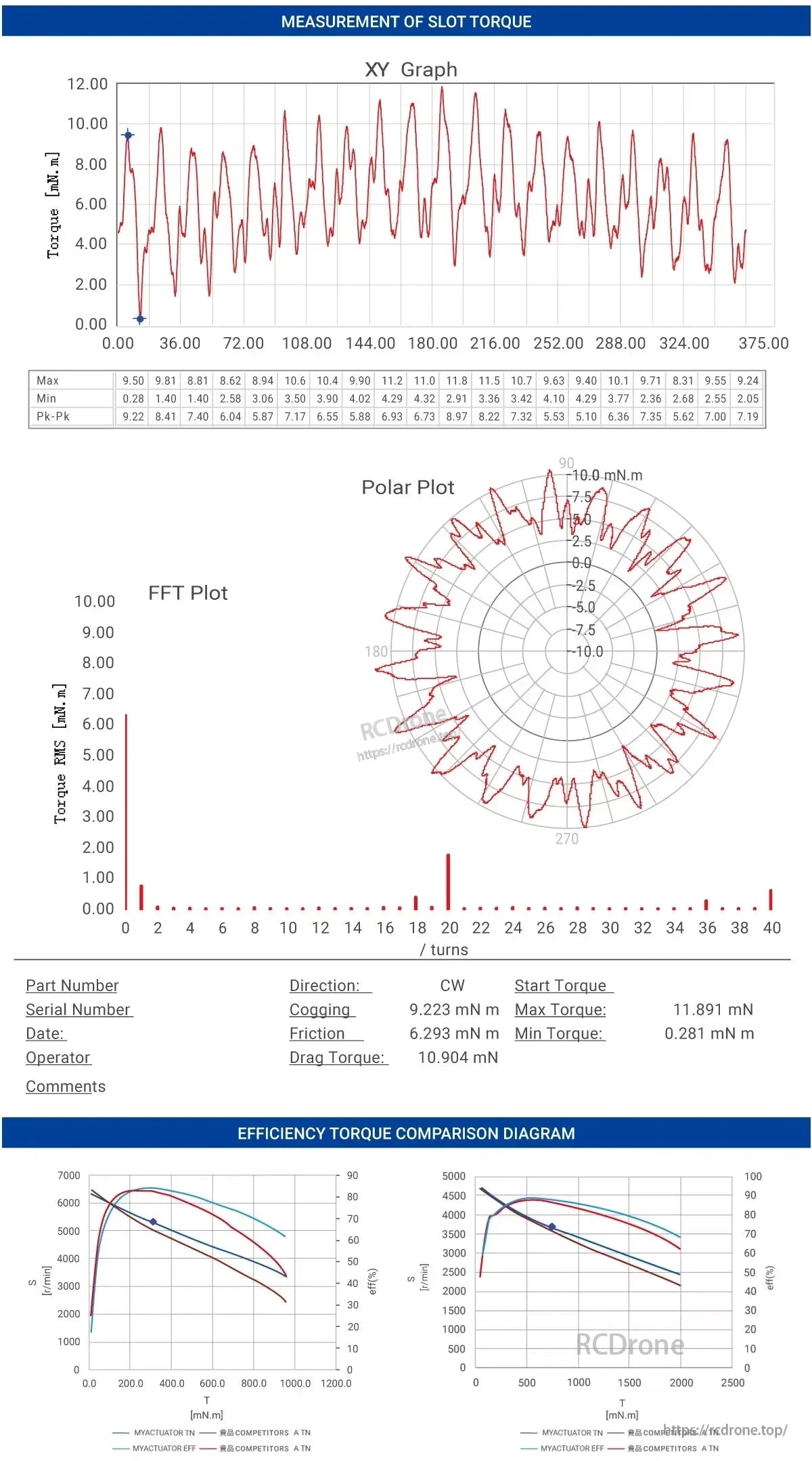

Slot vridmomentmätning för MyActuator FL85-motorn inkluderar XY-, polära och FFT-diagram. Nyckelvärden: max vridmoment 11.891 mN·m, min 0.281 mN·m, cogging 9.223 mN·m, friktion 6.293 mN·m, drag 10.904 mN·m. Effektivitetsjämförelsediagram ingår.

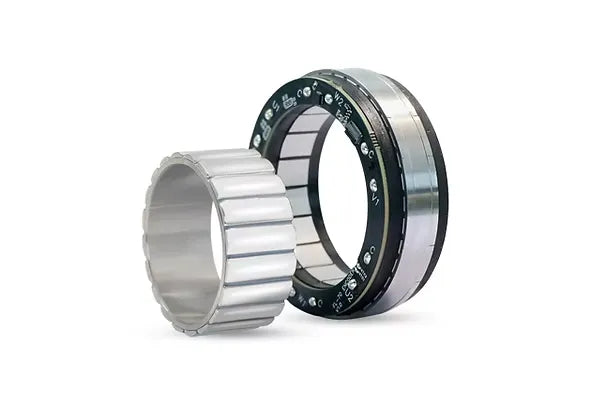

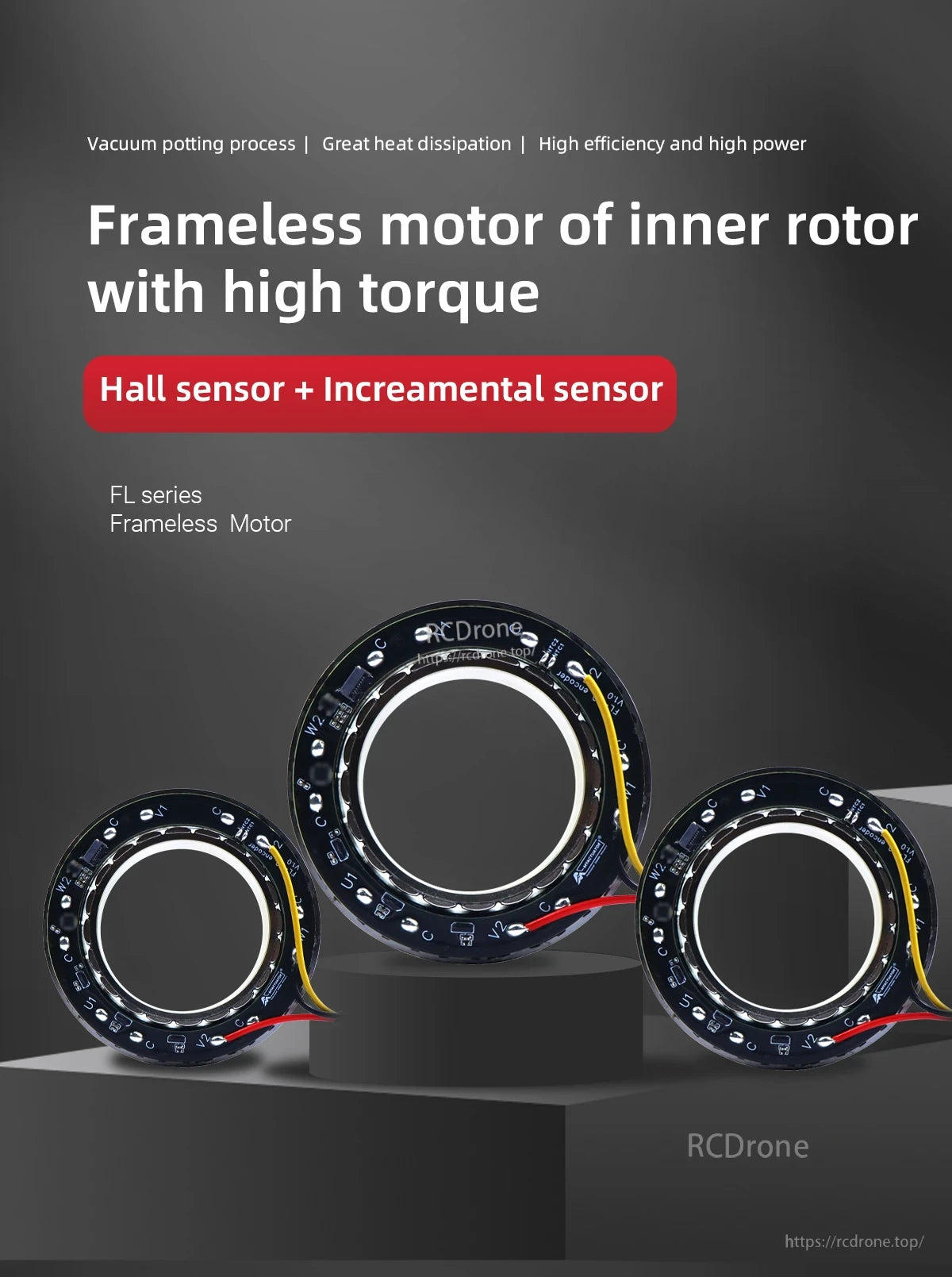

Ramfri inre rotormotor med hög vridmoment, Hall- och inkrementella sensorer, vakuumgjuten, effektiv värmeavledning, hög effektivitet och kraft, FL-serien.

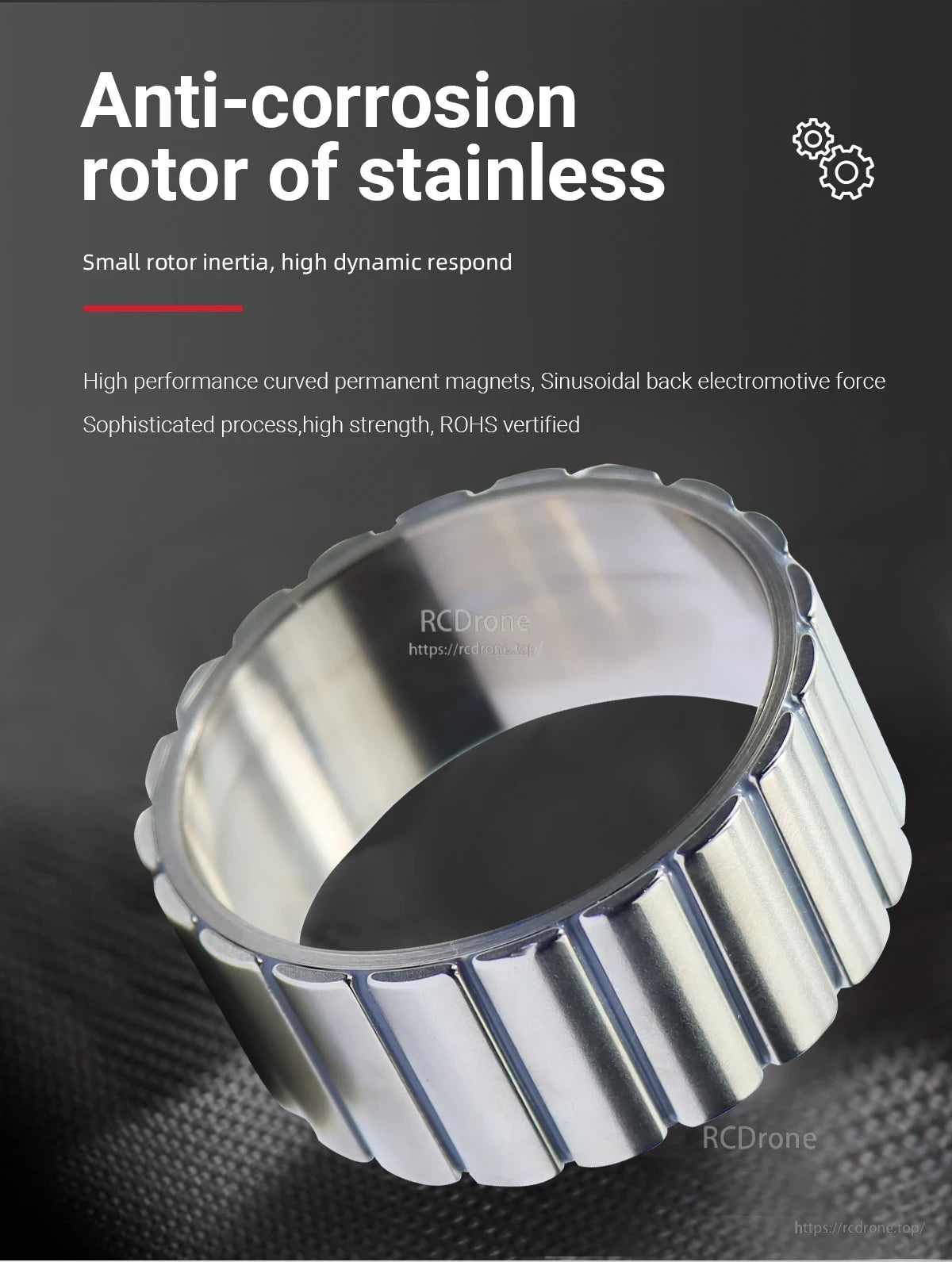

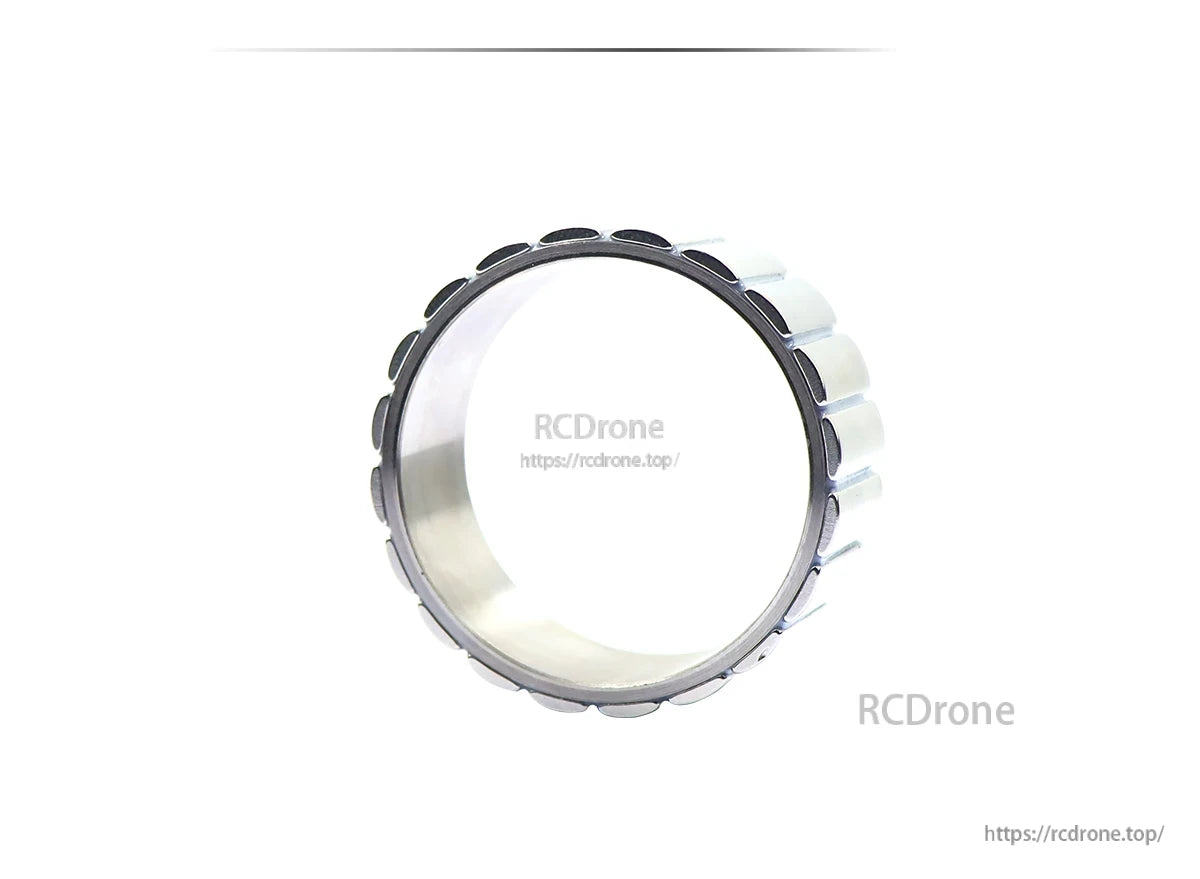

Rostfritt korrosionsbeständigt rotor, liten tröghet, hög dynamisk respons, böjda magneter, sinusformad bakåtriktad EMF, ROHS-certifierad

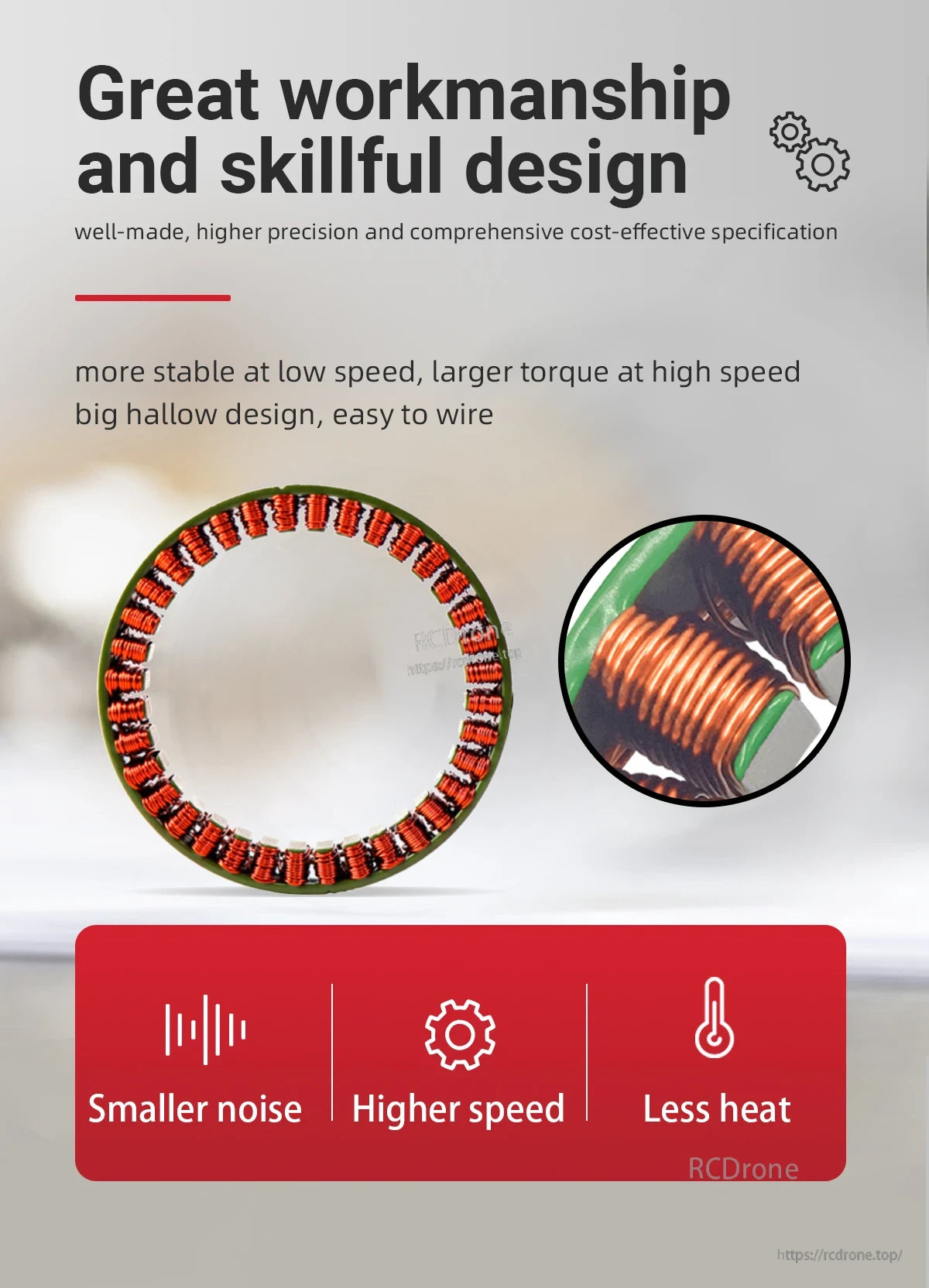

Högprecisions vridmomentmotor erbjuder stabil prestanda vid låga hastigheter, hög hastighet vridmoment, enkel kablage, låg ljudnivå och minskad värme.

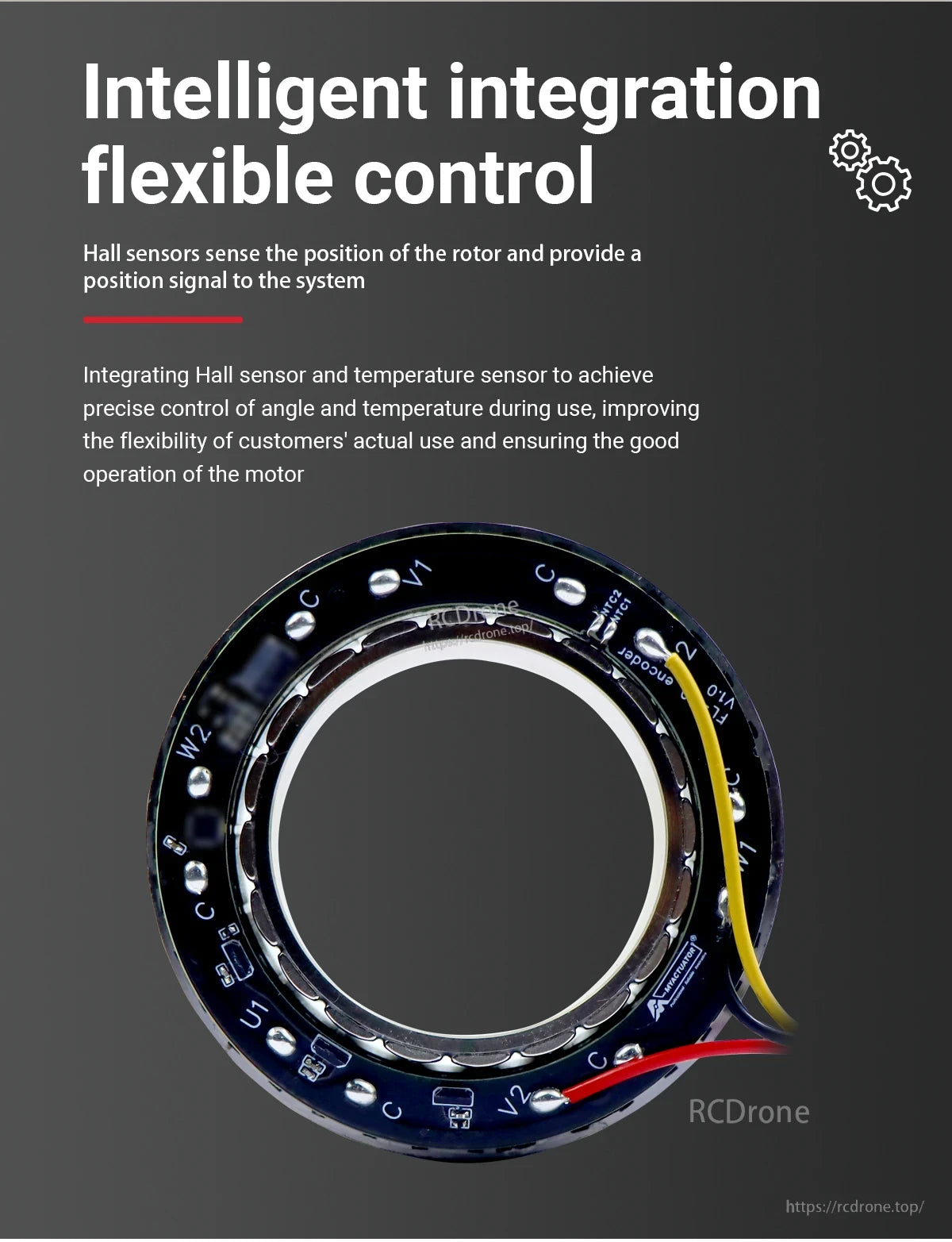

Intelligent integration möjliggör flexibel kontroll via Hall- och temperatursensorer, vilket säkerställer exakt vinkel- och temperaturhantering för optimal motorprestanda.

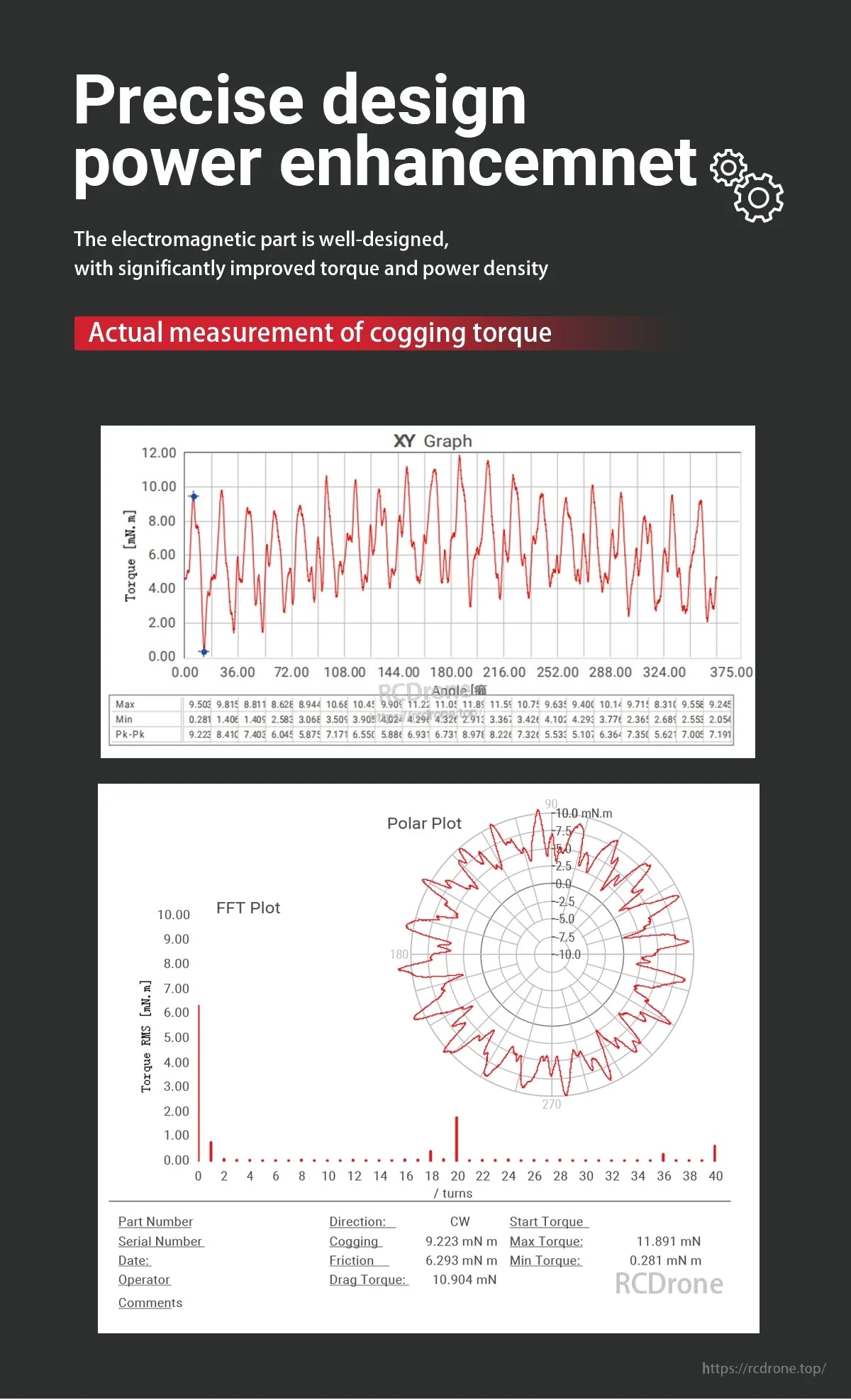

Elektromagnetisk design ökar vridmoment och effektdensitet. Cogbing vridmoment sträcker sig från 0.281 till 11.891 mN·m, med FFT- och polära diagram som visar prestanda över vinklar och varv.

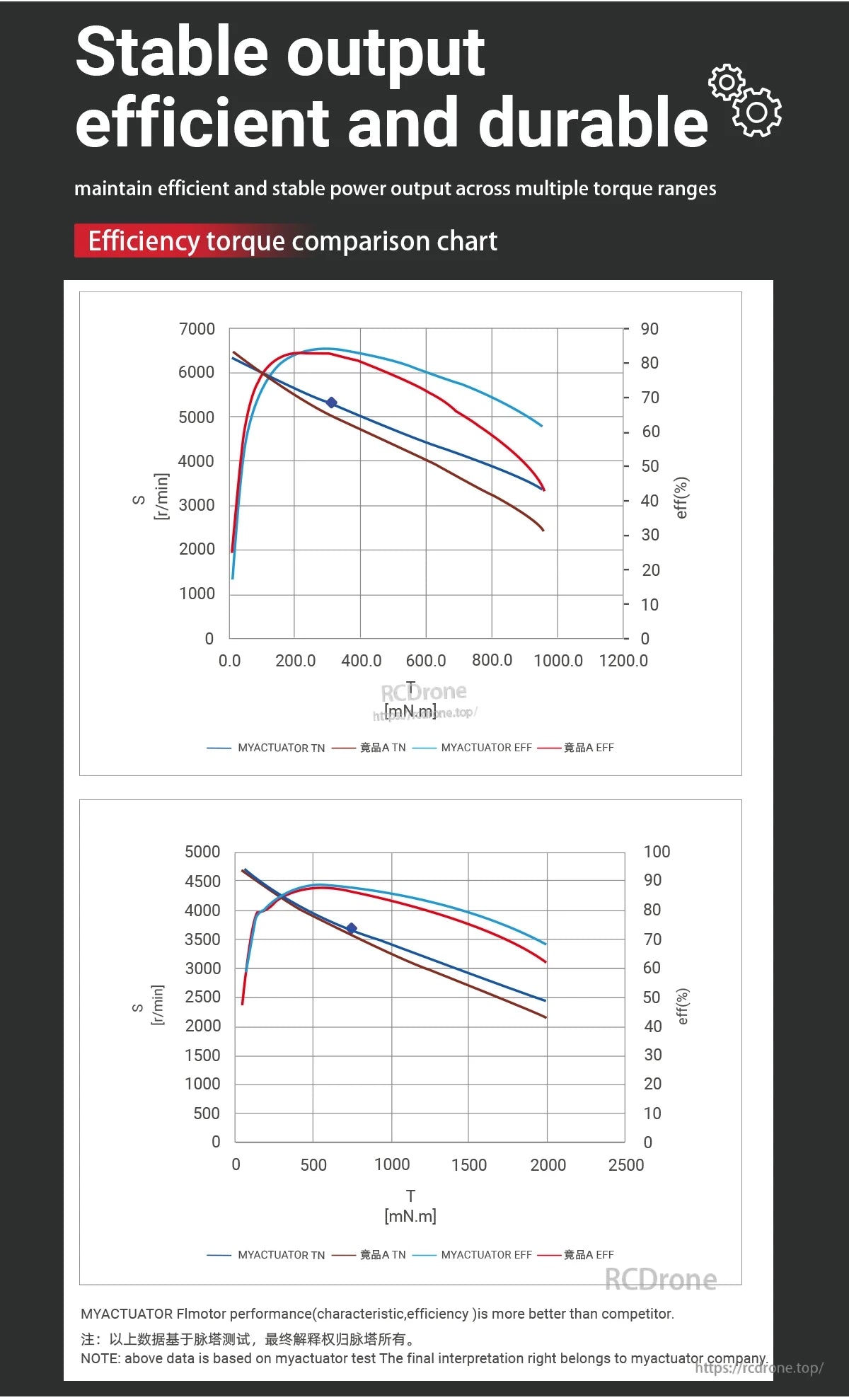

MyActuator FL85 vridmomentmotor erbjuder stabil och effektiv prestanda. Diagram visar överlägset vridmoment och effektivitet jämfört med konkurrenter. Data från MyActuator tester; tolkningsrättigheter förbehållna.

Diversifierade anpassningsscenarier: robotarm, hushållstillverkning, hårtork, kirurgisk robot, automation, flygindustrin
