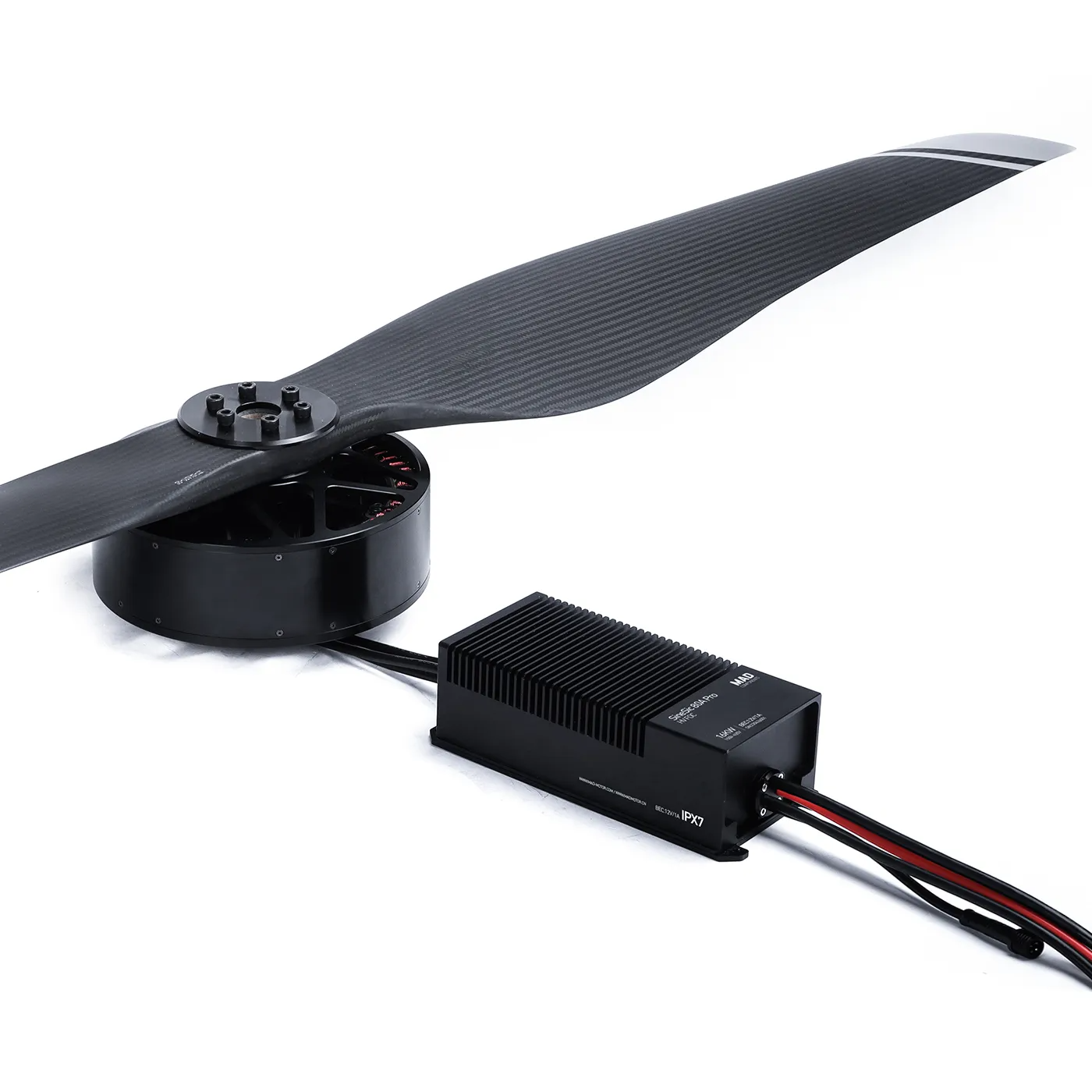

• Drone motor with carbon-fiber propeller and wired electronic speed controller module

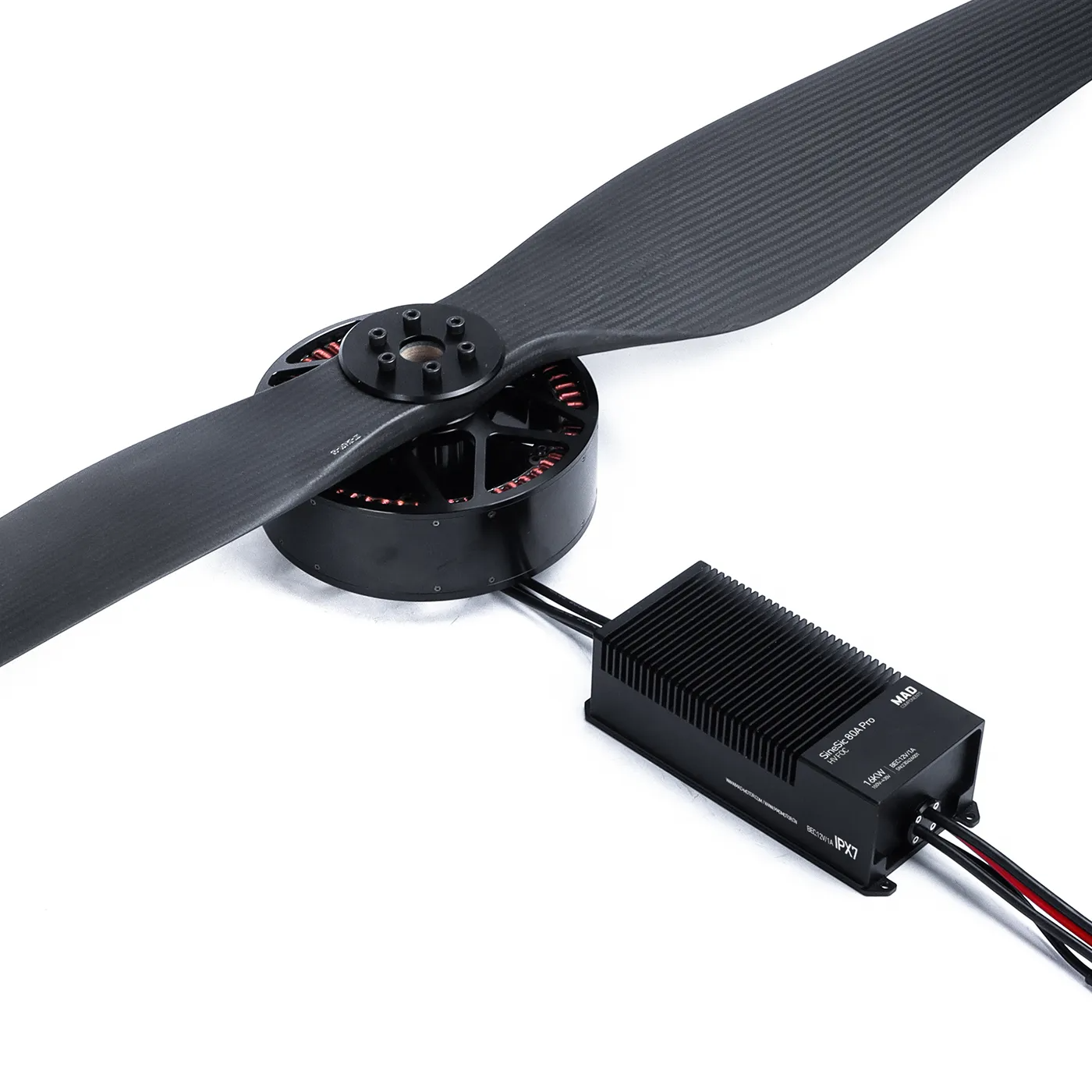

  • Drone brushless motor with carbon propeller and finned ESC module connected by power and signal wires

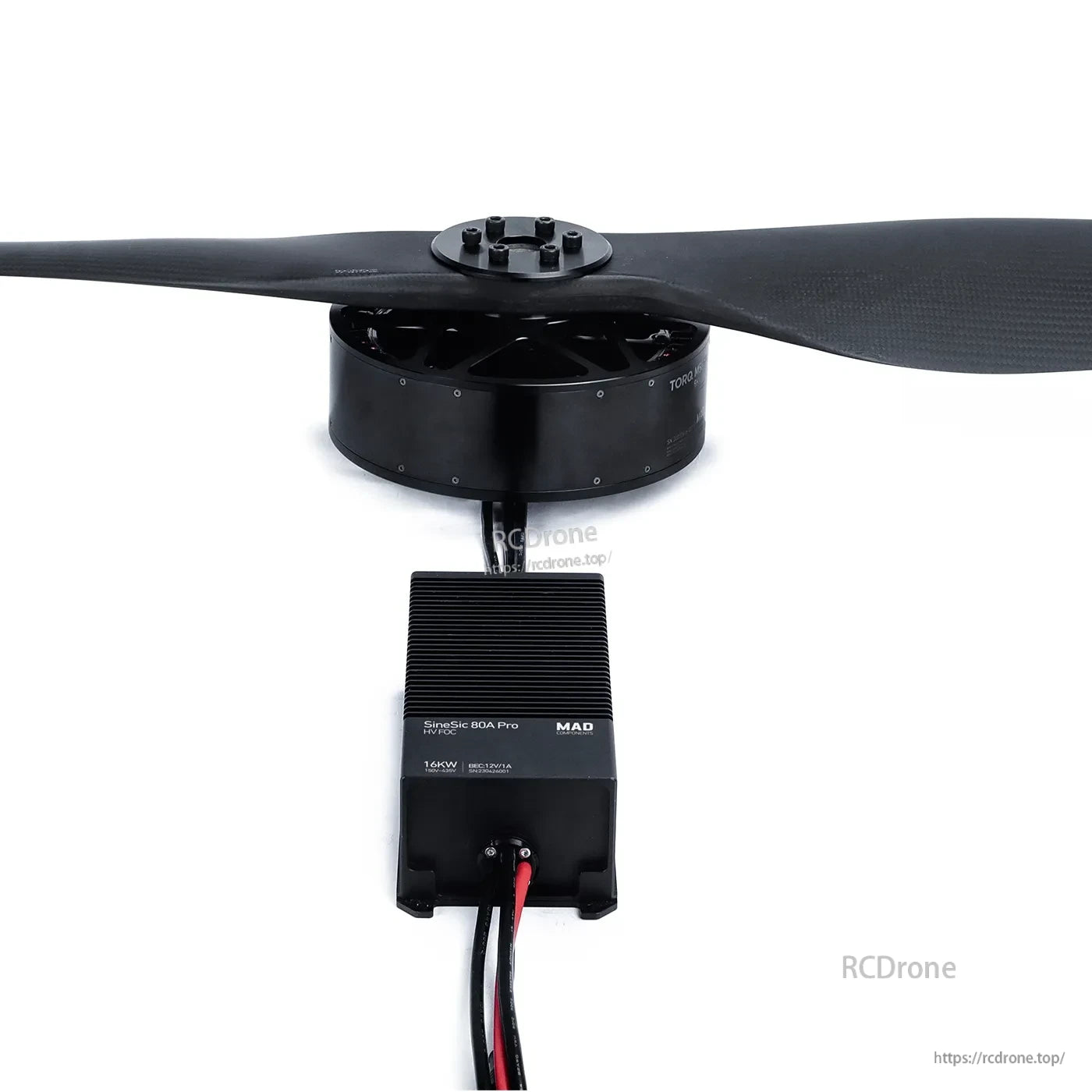

  • MAD drone arm motor with carbon propeller and SineSic Pro 80A 16kW ESC module with wiring leads

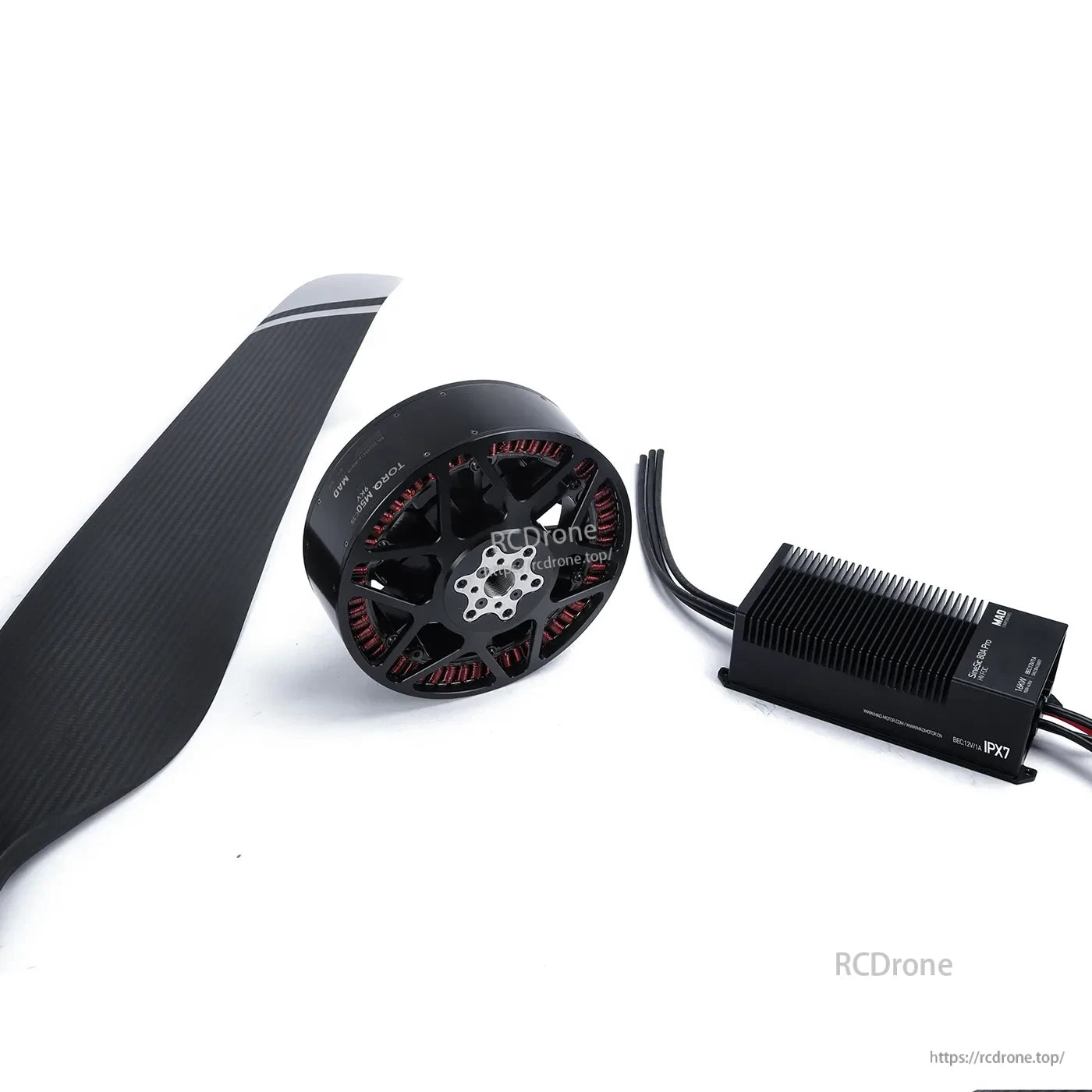

  • Carbon fiber drone propeller with brushless motor and finned ESC module, wiring leads attached

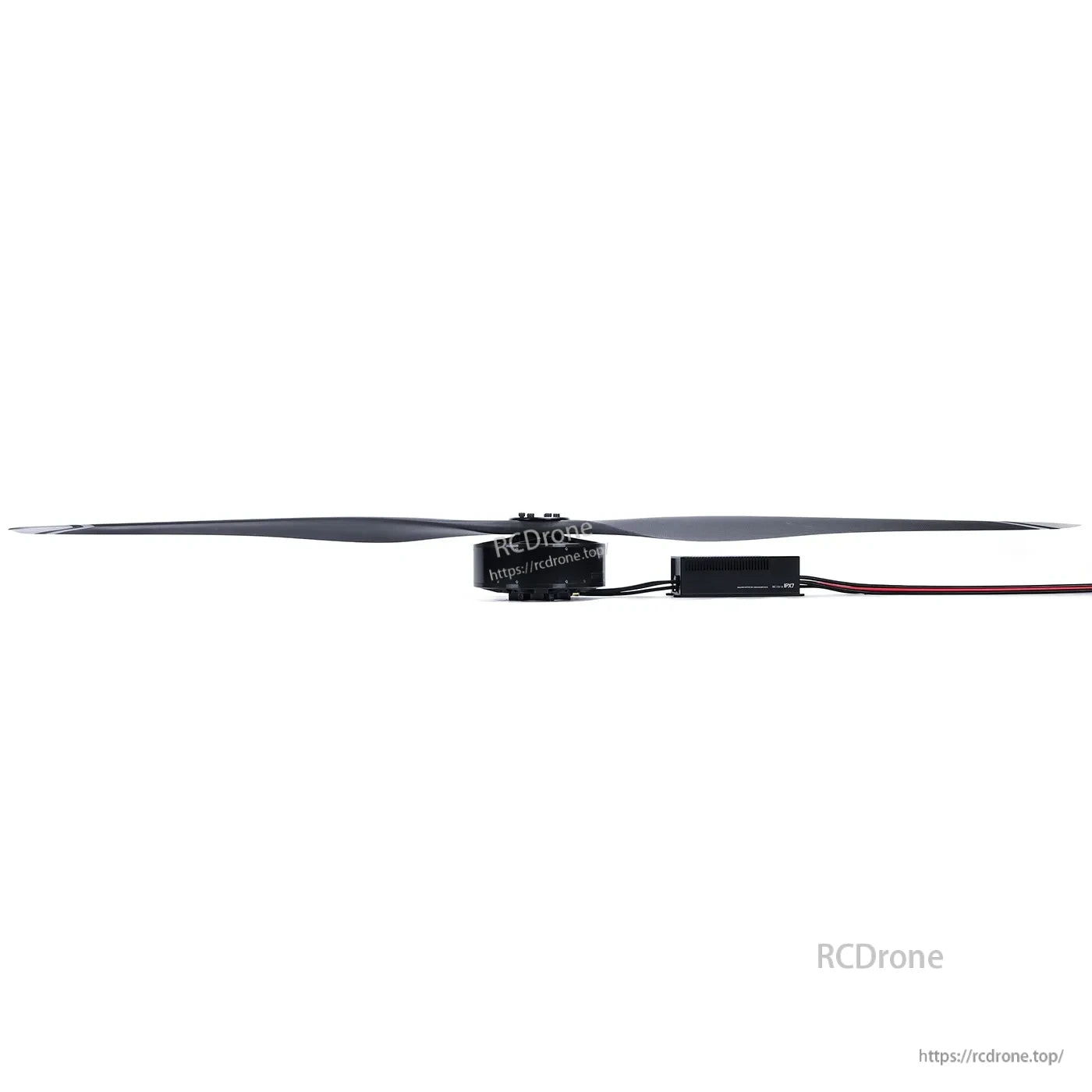

  • MAD HB40-60X19 drone arm assembly with long propeller, motor and inline ESC with red and black power wires
1 5

MAD HB40-60X19 dronarmset (M50C35 EEE V2.0 + SineSic Pro 80A 16kW + CB2 60x19)

MAD HB40-60X19 dronarmset (M50C35 EEE V2.0 + SineSic Pro 80A 16kW + CB2 60x19)

MAD

$6,307.50 USD
$6,307.50 USD
Rea Slutsåld
Skatter ingår. Frakt beräknas i kassan.
KV Alternativ
Rotationsriktning
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Visa alla uppgifter

Översikt

Detta dronarmset är MAD Hummingbird HB40-60X19 integrerad propulsion kombination för högkapacitets multi-rotor och e-VTOL plattformar, som kombinerar MAD M50C35 EEE V2.0 motor, SineSic Pro 80A 16KW ESC (150V~435V), och CB2 60x19 tum propeller.

Nyckelfunktioner

  • Designad för högkapacitets multi-rotor och e-VTOL applikationer; lämplig för drönare som lyfter tunga laster.
  • Rekommenderat driftspänningsområde: 100V-600V.
  • Propulsionssystemenhet med motor + ESC + propeller för kraftmatchning av storskaliga flygplan.
  • Aviationsklassad aluminiumkonstruktion.
  • Japansk lager för stabil rotation och fallskyddsegenskaper.
  • Högpresterande böjda magneter; motståndskraftiga mot höga temperaturer (prestandaökning med 5%).

Specifikationer

Kombinationskonfiguration

  • Motor: MAD M50C35 EEE V2.0 (9KV)
  • ESC: SineSic Pro 80A 16KW (150V~435V)
  • Propeller: CB2 60x19 tum (CB2 60X19 MATT, 1524 x 482.6mm)

Motor Data (MAD M50C35 EEE V2.0)

Motormodell MAD M50C35 EEE V2.0
RPM/V 9KV
Motorstorlek D:191 x 94 mm
Intern resistans 174.5 mΩ
Tomgångsström 0.92A / 30V
Motorvikt 4200 g
Rekommenderad fortsatt dragkraft 40 kg
Nominell spänning 354V~400V
Kabel längd 150 mm (förlängda emaljerade ledningar)
Maximal ström 52.1A
Maximal effekt 20121W
Maximal dragkraft 93.8 kg
Axeldiameter IN: 25 mm
Stator TAIWAN / Korrosionsbeständig

ESC-data (SineSic Pro 80A 16KW)

ESC-modell SineSic Pro 80A 16KW (150V~435V)
Storlek (L*B*H) 197.0*88.0*59.5 mm
Skyddsnivå IP67
Rekommenderat batteri 96~100S LiPo
Kabel längd (ingång) 690 mm (10AWG silikonflexibel tråd)
Kabel längd (utgång) 600 mm (10AWG silikonflexibel tråd)
Vikt 1400g
Kontinuerlig ström 80A (under god kylning)
Ögonblicklig ström 150A (under god kylning)
PWM ingångssignalspänning 3.3V/5V
Kabel längd (signal) 1250 mm (9-kärnig PVC flexibel tråd)
Kabel längd (LED-tråd) 155 mm (4-kärnig PVC flexibel tråd med vattentät kontakt)

Propellerdata (CB2 60X19 MATT)

Propeller modell CB2 60X19 MATT (1524 x 482.6mm)
Material Högkvalitativ kolfiber + harts
Vikt per styck 810 g
Typ fast

Ritningar & Dimensioner

Motor dimension (valda markeringar)

  • Yttre diameter markering: Ø191
  • Hålmönster markeringar: Ø80-M6X6; Ø50-M6X6; Ø32-M4X4; Ø50-Ø6.2X6
  • Ytterligare markeringar: Ø90; 83; 11; Ø25; 35

ESC dimension (valda markeringar)

  • Kroppsstorlek: 197.0 x 88.0 x 59.5 mm
  • Ritmarkeringar: 59.5; 88; 67; 58; 65; 174; 179; 188; 197; Ø4.3; M3*14

Propellerfäste (anrop)

  • Ø50mm; Ø25mm; M6

ESC-linje sekvensdefinition

  • Fasutgångar: Utgång U / Utgång V / Utgång W
  • Strömförsörjning: Röd V+ / Svart V-
  • Bladpositionering / Temperaturövervakning
  • Anslut ljuskort
  • LED-kopplingsetiketter: GND (Svart), Grön LED (Vit), Röd LED (Röd)
  • PWM-ingång: GND (Svart), PWM-ingång (Vit)
  • CAN-kopplingsetiketter: GND (Blå), CAN1H (Grön), CAN1L (Gul), CAN2H (Svart), CAN2L (Orange)
  • 12V/1A Utgång: Röd

Testdata

354V

Gas [%] Spänning [V] Ström [A] Ingångseffekt [W] Utgångseffekt [W] Moment [N·m] RPM Tryck [gf] Verkningsgrad [%] Verkningsgrad [gf/W]
30 353.71 3.15 1114.2 865.3 7.651 1080 12318 77.7 11.1
35 353.7 4.79 1694.2 1405.6 10.594 1267 17455 83 10.3
40 353.71 6.95 2458.3 2081.2 13.869 1433 23169 84.7 9.4
45 353.72 9.53 3371.0 2935.2 17.562 1596 28960 87.1 8.6
50 353.63 12.3 4349.6 3815.9 20.846 1748 35107 87.7 8.1
55 353.69 15.76 5574.2 4923.5 24.929 1886 41411 88.3 7.4
60 353.64 19.44 6874.8 6052.8 28.699 2014 47601 88 6.9
65 353.65 23.53 8321.4 7334.1 32.727 2140 53243 88.1 6.4
70 353.64 28.41 10046.9 8940.9 37.447 2280 60572 89 6.0
75 353.61 32.9 11633.8 10357.7 41.075 2408 66872 89 5.7
80 353.58 39.45 13948.7 12347.8 46.996 2509 75362 88.5 5.4
85 353.59 44.5 15734.8 13893.9 50.505 2627 80643 88.3 5.1
90 353.56 52.15 18438.2 16125.5 56.509 2725 89613 87.5 4.9
95 353.52 52.28 20003.2 16125.5 59.843 2801 93053 87.4 4.8
100 353.57 52.11 20120.9 16125.5 59.403 2810 92183 87.2 4.7

400V

Gasreglage [%] Spänning [V] Ström [A] Ingångseffekt [W] Utgångseffekt [W] Moment [N·m] RPM Tryck [gf] Verkningsgrad [%] Verkningsgrad [gf/W]
30 399.44 2.74 1094.5 852.6 7.539 1080 12092 77.9 11.0
35 399.46 4.35 1737.7 1433.4 10.778 1270 17438 82.5 10.0
40 399.42 6.09 2432.5 2050.9 13.686 1431 22516 84.3 9.3
45 399.44 8.37 3343.3 2890.8 17.146 1610 27748 86.5 8.3
50 399.41 11.11 4437.4 3858.2 21.174 1740 33966 86.9 7.7
55 399.37 13.84 5527.3 4860.9 24.547 1891 39766 87.9 7.2
60 399.37 17.35 6929.1 6150.7 28.919 2031 45996 88.8 6.6
65 399.39 20.99 8383.2 7452.0 32.945 2160 52773 88.9 6.3
70 399.37 25.26 10088.1 8912.2 37.327 2280 60032 88.3 6.0
75 399.35 30.13 12032.4 10629.9 42.295 2400 67249 88.3 5.6
80 399.33 34.35 13717.0 12151.3 46.028 2521 75880 88.6 5.4
85 399.33 40.37 16121.0 14231.8 51.694 2629 81846 88.3 5.1
90 399.35 46.36 18513.9 16206.0 56.708 2729 89811 87.5 4.9
95 399.29 50.39 20120.2 17595.6 59.817 2809 94085 87.5 4.7
100 399.29 50.23 20056.3 17491.3 59.399 2812 93757 87.2 4.7

Vad ingår

  • MAD M50C35 EEE V2.0 motor (9KV)
  • SineSic Pro 80A 16KW ESC (150V~435V)
  • CB2 60X19 MATT propeller (1524 x 482.6mm)

Tillämpningar

  • Stora multi-rotor och e-VTOL drönare
  • Tunga UAV-plattformar
  • Leveransdrönare och urbana mobilitetsplattformar

För frågor om integration och kompatibilitet (batterispänning, kablage, montering), kontakta support@rcdrone.top or besök https://rcdrone.top/ .

Detaljer

MAD HB40-60X19 drone arm set

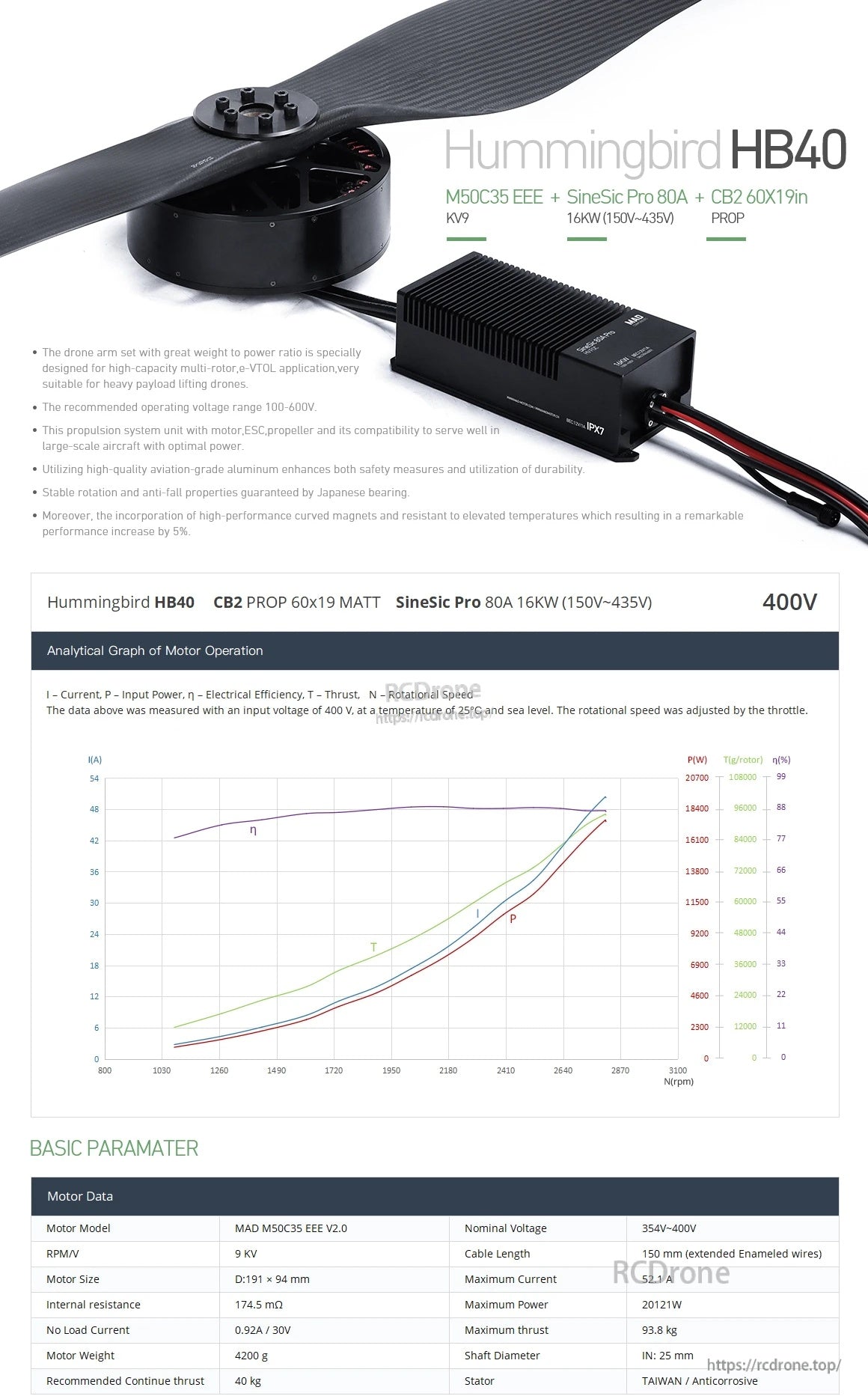

Hummingbird HB40-setet parar en M50C35 motor med en SineSic Pro 80A ESC och CB2 60x19 propeller för en matchad drivlina.

MAD HB40-60X19 drone arm set

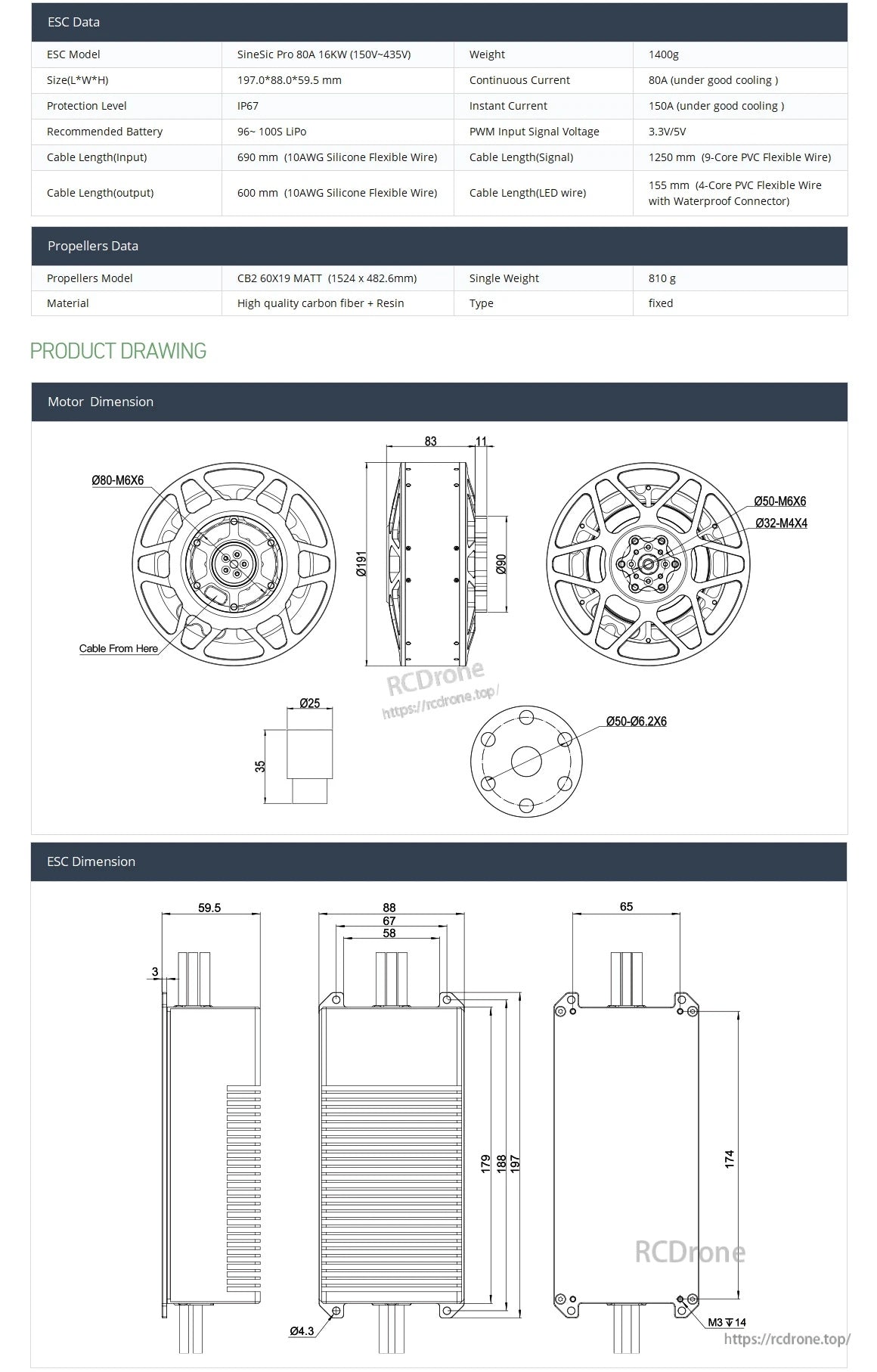

Motor- och ESC-dimensioneringsritningar med nyckeldata för ESC hjälper till att bekräfta passform och kablage-layout för din HB40-60X19 armbyggnad.

MAD HB40-60X19 drone arm set

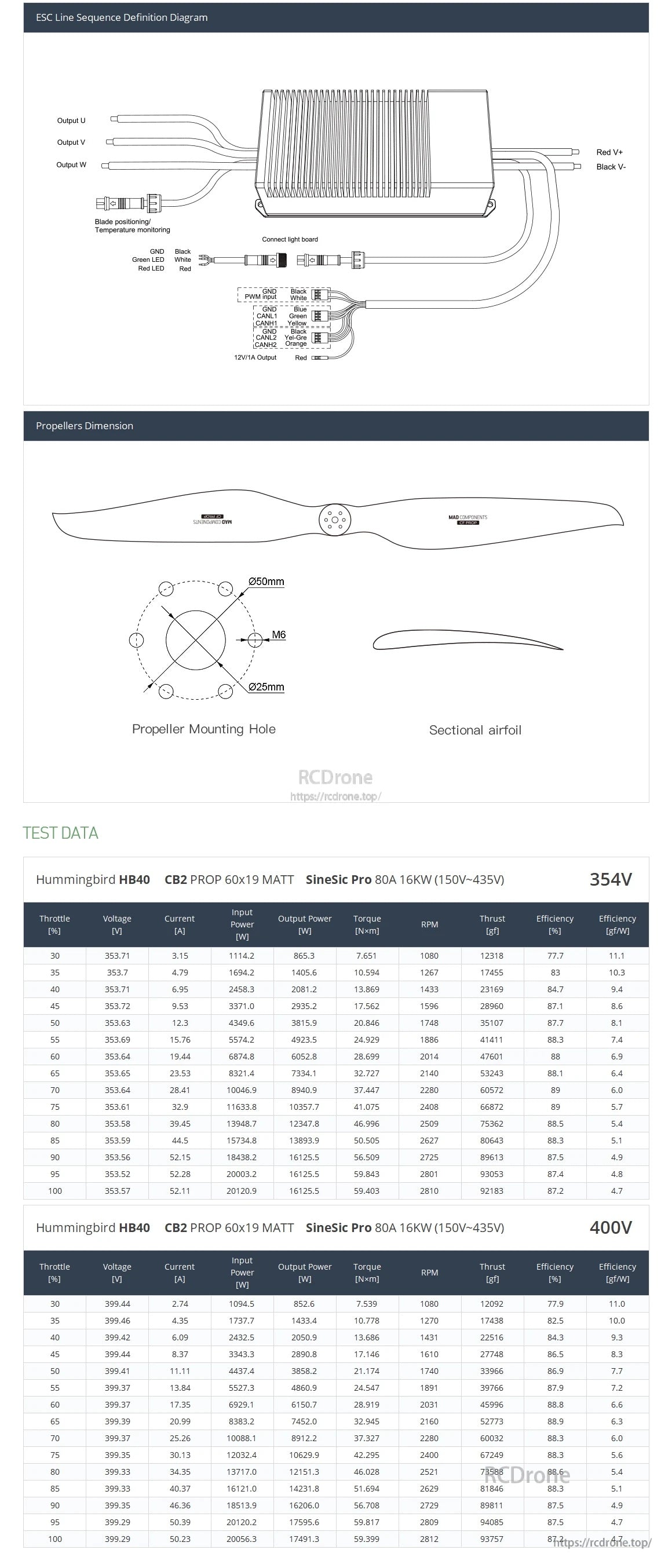

Setet inkluderar en tydlig ESC-kablage-layout, 60x19 propeller monteringsdimensioner och testdatatabeller vid 35V och 400V för installationsreferens.
