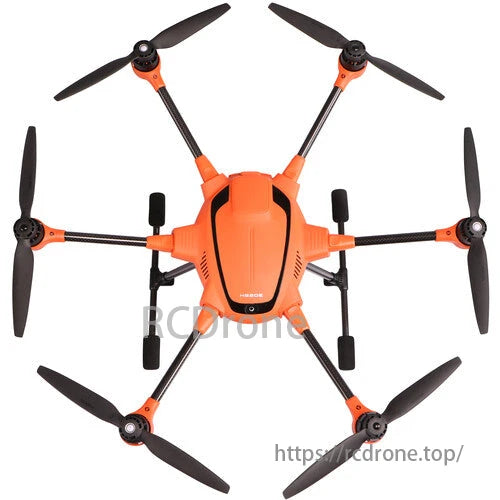

Yuneec H520E kommersiell hexacopter - 30 minuter 3 kg start 3 km / 7 km räckvidd industriell drönare för kartläggning, flygfotografering

Översikt

Den nya Yuneec H520E hexacoptern har utvecklats för kommersiella drönartillämpningar och ger polis/brandkår/sök- och räddningsmarkteam/inspektörer och lantmäteriteam användbara och effektiva resultat. Yuneec H520E är en flexibel och kraftfull UAV-plattform som kan anpassas till individuella krav och därmed möjliggör en mängd olika branschspecifika applikationer. Långtidsflygförmåga och högkvalitativa kameraalternativ med inbäddad GPS-data gör att ett område kan registreras effektivt och med maximal precision. Den störningsfria precisionskompassen gör det möjligt att flyga även i svårflygade miljöer, vilket gör Yuneec H520E till ett utmärkt val för många applikationer.

Specifikationer

H520E

Flygtid: 25-30 min (optimala förhållanden)

Batteri: 4S-6200mAh LiPo

Startvikt: 1860 g (4,1 lbs) utan kamera

Diagonal längd: 520 mm (20,5 tum utan blad)

Mått: 21,7x19x12,1in (551x482x309 mm)

Maxhastighet: 44,7 mph (20 m/s)

Max uppstigningshastighet: 11,1 mph (5 m/s)

Max nedstigningshastighet: 6,7 mph (3 m/s)

Max flyghöjd: 1 640 fot (500 m)

Max vinkelhastighet: 120°/s

Motorer: 720kV

Laddare: SC4000-4H

Driftstemperatur: 32°F - 104°F (0°C - 40°C)

Förvaringstemperatur: 14°F - 122°F (-10°C - 50°C)

ST16E markstation

Skärm: 7 tums Android-pekskärm

Operativsystem: Android™

Kanaler: 16

*Sändningsavstånd: Upp till 1,7 mil

Batteri: 3,6V 8700mAh 31,32Wh Li-Ion

Frekvens: 2,4 GHz

Videolänksfrekvens: 2,4 GHz

Videolänksupplösning: 720 sid

Driftstemperatur: 32°F - 104°F (0°C - 40°C)

Videoutgångar: HDMI

System för att undvika hinder

Sensor: Ultraljud (framtill)

Flyghastighet: 8,9 mph (4 m/s)

Driftmiljö: Höjd > 1,5 m (4,9 fot)

Avstånd till hinder < 16 fot (< 5 m)

Kompatibla nyttolaster

E90x (YUNE90XUS)

BURST HASTIGHET: (FOTO) 3@1S / 5@1S / 7@1S

FÄRGKÄNSLIGHET: RGB

KOMPRESSIONSBITHASTIGHET: 100MBPS

KOMPRESSIONSTYP: AVC/HEVC

DNR: 2D-FILTER

EFFEKTIVA PIXEL: 20 MEGAPIXEL

FOV: DFOV 90,3 ± 3°

BRANDLÄNGD: 23MM

FRAMERAT: 24/25/30/48/50/60/120

FSTOPSOMRÅDE: F2,8 ± 5 %

GIMBAL AXEL: 3

GIMBAL KONTROLLNOGGRANNHET: ± 0,02°

GIMBAL MAX. KONTROLLOMRÅDE: TILT: -90° - 30° PAN: 360° GRÄNSLÖS

GIMBAL MAX. KONTROLLHASTIGHET: TILT: 50°/S PANERING: 50°/S

ISO OMRÅDE: 100 - 12800

MAX VIDEOPPLÖSNING: 4K 60FPS

MINIMUM SD-KORT ​​KLASS: 10 U3

MTF 104LP/MM, CENTRUM: 0,6, HÖRN: 0.4

SENSORSTORLEK: 1 TUM CMOS

SLUTARHASTIGHET: 1/8000 - 8S

SLUTARTYP: RULLING

SNR: ISO100, SNR 36DB

FÖRVARINGSTEMPERATUR: 10°C - 30°C

VIKT: 330G

CGOETx (YUNETXUS)

Termiska specifikationer:

Synfält: Diagonal: 71° Synfält: Horisontellt: 56° Känslighet: < 50 mK

Infraröd kamera: Okyld Vox (Vanadium Oxide) mikrobolometer Pixelstorlek: 12

LWIR Våglängd: 8-14 Bildhastighet: 9 Hz

Fotoformat: JPEG, TIFF (14bit RAW) Videoformat: MP4

Temperaturbalans: Automatisk Temperatureffektivt område: -10° till 180°

Upplösning: 160x120 utökad till 1280x720 för ST16S-förhandsvisning

Specifikationer för visuell/RGB-kamera:

Sensor: ½,8” 2M

Synfält: Diagonal: 90° ISO-område: 100-12800

Slutartid: 1/30 - 1/8000 s

Videoupplösning: 1920 x 1080p 30 fps Fotoformat: JPEG

Videoformat: MP4

E30Zx (YUNE30ZXUS)

MÅTT: 148 x 106 x 145 mm

SENSORSTORLEK: 1/2,8 tum CMOS

EFFEKTIVA PIXEL: 2,13 MP

VIKT: 595 g (1,3 lbs)

ZOOMFUNKTIONER:

Optisk: 30x

Digital: 6x

KAMERALINS: F1,6 (vid) till F4,7 (Tele), 29 mm - 872 mm motsvarande

FOV: 63,7° (bred), 2,3° (tele)

FOTOUPPLÖSNING: 16:9, 1920x1080

VIDEOUPPLÖSNING: 1080p @25/30/50/60 fps

FOTOFORMAT: JPEG

VIDEOFORMAT: MP4

ISO OMRÅDE: 100-6400

VIBRATIONSOMRÅDE: ±0,02°

SLUTARHASTIGHET: 1/30-1/6000s

VITBALANS: Auto, Manuell (2000 - 10000)

KONTROLLOMRÅDE:

Lutning: -120° till 30°

Pan: 360° obegränsad

MAXIMAL KONTROLLHASTIGHET:

Pan: 50°/s

Lutning: 50° /s

DRIFTSTEMPERATUR: 14° - 113°F

FÖRVARINGSTEMPERATUR: -4° - 140°F

E10T34x (YUNE10T34XUS)

Vikt: 350 g

Mått: 115 x 80 x 130 mm

Kontrollerbart område: Lutning: 15° till -90° / Panorering: 360° obegränsat

Kompatibla plattformar: H520E (ca 28 min flygtid)

OPTISK KAMERA

FOV: 89,6°

Sensor: 1/2,8" 2MP 23mm F2.8

Räckvidd: 2 km

Fotoupplösning: 16:9, 1920x1080, JPG

TF-stöd: FAT32(= 32 GB) / exFAT(>32 GB)

Videoupplösning: FHD (1920x1080), H264

(NTSC) 24/25/30/48/60, MP4

ISO: 100 - 12800

Slutare: 1/30 - 1/8000s

FLIR® TERMISK CAMERA

Termisk upplösning: 320x256

Sensorteknologi: okyld VOx mikrobolometer

Effektiv bildfrekvens: < 9Hz

Pixelstorlek: 12 µm

Spektralområde: 8-14 µm

Scenomfång (låg förstärkning): -40°C till 550°C

Spotmätare: >98,5%, inga kluster > 3x3

Känslighet: < 50 mK, @f/1.0

Scenomfång (hög förstärkning): 640 × 512: -25°C till 135°C / 320 × 256:-25°C till

100°C

Färg- och monokroma paletter (LUTs): Ja

Bildoptimering: Ja

Digital detaljförbättring: Ja

Polaritetskontroll (svart varm/vit varm): Ja

Videoformat: MP4

Fotoformat: JPEG, TIFF

E10Tv32x (YUNE10TVXUS)

Vikt: 350 g

Mått: 115 x 80 x 130 mm

Kontrollerbart område: Lutning: 15° till -90° / Panorering: 360° obegränsat

Kompatibla plattformar: H520E (ca 28 min flygtid)

OPTISK KAMERA

FOV: 89,6°

Sensor: 1/2.8" 2MP 23mm F2.8

Räckvidd: 2 km

Fotoupplösning: 16:9, 1920x1080, JPG

TF-stöd: FAT32(= 32 GB) / exFAT(>32 GB)

Videoupplösning: FHD (1920x1080), H264

(NTSC) 24/25/30/48/60, MP4

ISO: 100 - 12800

Slutare: 1/30 - 1/8000s

FLIR® TERMISK CAMERA

Termisk upplösning: 640x512

Sensorteknologi: okyld VOx mikrobolometer

Effektiv bildfrekvens: < 9Hz

Pixelstorlek: 12 µm

Spektralområde: 8-14 µm

Scenomfång (låg förstärkning): -40°C till 550°C

Spotmätare: >98,5%, inga kluster > 3x3

Känslighet: < 50 mK, @f/1.0

Scenomfång (hög förstärkning): 640 × 512: -25°C till 135°C / 320 × 256:-25°C till

100°C

Färg- och monokroma paletter (LUTs): Ja

Bildoptimering: Ja

Digital detaljförbättring: Ja

Polaritetskontroll (svart varm/vit varm): Ja

Videoformat: MP4

Fotoformat: JPEG, TIFF

E20Tvx (YUNE20TVX33US)

Kameravikt: 358 g (12,62 oz)

Gimbal:

Vinkelvibrationsområde: ±0,02°

Kontrollerbart område:

Lutning:-110° till 30° / Panorering: ±165°

Max. Vinkelhastighet: Lutning:30°/s, Pan: 120°/s

Driftstemperatur: -10°C - 40°C (14°F - 104°F)

Termisk lins:

FOV, diagonal: 41,4°

FOV: 33° x 26.6°

Känslighet: < 50 mK

Pixelpitch: 12um

LWIR Våglängd: 8 - 14 µm

Frekvens: Full bildhastighet: 25Hz

Fotoformat: JPEG

Videoformat: MP4

Temperaturkompensation: Auto

Upplösning: 640x512

Temperaturmätningsområde:

Hög förstärkning -20°-150°

Låg förstärkning 100°-500°

RGB-objektiv:

Sensor: 1/2,8" 2,13 MP

Bländare: F2,8

Motsvarande, brännvidd: 23 mm

Diagonal FOV: 90°

ISO-intervall: 100-3200

Slutartid: 1/30-1/8000s

Videoupplösning: 1920x1080p 60fps

Yuneec H520E Commercial Hexacopter Detaljer

Professionell hexacopter för kommersiellt bruk, idealisk för flygfotografering och videografiapplikationer.

Yuneec H520E Commercial Hexacopter har en 3-axlig kardan, kontinuerlig rotation och upp till 28 minuters flygning. Den har hot-swappable kameror, infällbart landningsställ och en integrerad 7" pekskärm. DataPilot-uppdragsplaneraren tillåter fjärrkamerainställningar. OFDM-radio ger utökad räckvidd.

Yuneec H520E är designad för industriell användning och ambitiösa proffs och har sexrotorsystem för stabil flygning, långa brännviddslinser för större avstånd och datalagring som kan delas från STI6S/E Ground Station eller levereras i 4K-video eller 20 Mp stillbilder .

Yuneec H520E Commercial Hexacopter erbjuder pålitlig, stabil och exakt flygning även i miljöer med stark vind, vilket gör att den kan hålla position och flyga säkert där bemannad inspektion skulle vara osäker.

Ingen dataöverföring sker. HSZOE Hexacopter kommunicerar direkt med STI6S/E fjärrkontroll och håller flygdata, bilder, videor och loggfiler privata, utan vidarebefordran till externa servrar, vilket säkerställer optimalt dataskydd.

HS520E hexacopter har orbit flight-kapacitet för exakt flygfotografering och övervakningstillämpningar

Hot-swap-nyttolastalternativ: Alla våra HS-600-kameror är hot-swap-kompatibla på våra sUAS-plattformar, vilket möjliggör betydande tidsbesparingar genom att inte kräva avstängning/omstart av systemet. Detta möjliggör också enhetlighet i datalagring.

ST16S/E allt-i-ett-kontrollern är en omfattande sändare och mottagare som ger full kontroll över H520E under flygning, vilket gör att användare kan ta bilder och video av hög kvalitet. Den 7-tums integrerade skärmen visar bilder i realtid, vilket eliminerar behovet av en extern enhet.

Team Mode-funktionaliteten tillåter oberoende kontroll av copter och kamera via två fjärrsystem, vilket gör att piloten kan behålla drönarkontrollen medan kameraoperatören fokuserar på kameran. Detta samarbete underlättar kreativ bildframställning och utgör ett värdefullt verktyg för filmproducenter, brandkårer, inspektörer och andra kommersiella användare.

Yuneec DataPilot programvara möjliggör effektiva uppdateringar och konsekvent prestanda. Kontrollera appversionen och ladda ner/installera uppdateringar efter behov. Appen genererar automatiskt undersökningsbanor med användardefinierad front/sidelap och crosshatching för precision i 3D eller storformatsbild. Lagra uppdrag/flyg för senare återkallelse/omflygning eller planera flygningar utanför platsen.

En lösning som passar alla

- Kompatibilitet med flera nyttolaster

- RTK och PPK kompatibla

- Ny batterikontakt med felsäker design

- Ny kraftfull flygkontrollprocessor

- Designad för professionella, kommersiella och statliga krav

- Ny 2-4 mil* (3,5-7 km*) OFDM-modul med lång räckvidd

- Ingen dataöverföring till externa servrar

- Kompass med hög precision och låg interferens

- Nytt 30-stifts nyttolastgränssnitt

- Uppdragsplanering på datorn eller ST16E-styrenheten

- Stabilt och säkert 6-rotorsystem med 5-rotor felsäkert

- Energieffektiv och tyst drift

- ST16E-kontroller med integrerad 7-tums pekskärm, röstutgång och omfattande DataPilot™-mjukvara

- HDMI-signal direkt från ST16E för att mata ut drönarens livebild till större monitorer

Tillagd säkerhet

Yuneec H520E utvecklades kring krav på säkerhet och funktionalitet. Systemet med 6 rotorer möjliggör en säker och stabil flygning genom att säkerställa att H520E kan fortsätta att flyga säkert även om en rotor går sönder. De inbyggda ultraljudssensorerna gör att H520E kan upptäcka hinder och undvika kollisioner, samtidigt som batteriet avger varningar när spänningen är för låg och byter till en felsäker funktion vid behov. Dessutom är H520E utrustad med en redundant styrsignal, en återvändande hem och en geo-fence-funktion, som säkerställer att drönaren inte rör sig utanför en radie som specificeras av användaren.

Uppdaterat DataPilot2.0 System

Yuneec DataPilot™ är en omfattande mjukvarulösning för planering av waypoint- och undersökningsuppdrag. DataPilot™ är helt integrerad i hårdvaran och mjukvaran i H520E och gör det möjligt för användare att effektivt och konsekvent få den information de behöver. Med hjälp av DataPilot™ kan du samla in den data som behövs för att skapa ortomartor, 3D-skanningar, beskära databilder, på fältet eller på skrivbordet för repeterbara, återkallbara flygvägar. Programvaran DataPilot™ tillåter också lagring av kartor från många kartleverantörer för åtkomst i områden utan anslutning, och tillhandahåller verktyg för exakt placering av vägpunkter även i områden där inga uppdaterade kartor är tillgängliga.

*Fotogrammetrimjukvara behövs för att bearbeta data och bygga 2D- och 3D-modeller.

Säkra dina data

Yuneec H520E har utvecklats som ett slutet system, dess tekniska design förhindrar kommunikation med tredjepartsservrar. Kommunikation sker endast mellan drönaren, nyttolasten och ST16E markstationskontroller. Loggfiler lagras lokalt i drönaren och krävs endast av Yuneec för serviceändamål i händelse av en garanti. Det finns ingen ofrivillig dataöverföring till servrar. Varken flygdata eller bilder, videor eller loggfiler vidarebefordras till externa servrar och förblir i din ägo. Därmed är din data optimalt skyddad.

ST16E markstationskontroll

Den Android-baserade ST16E markstationskontrollern är utrustad med en snabb Intel fyrkärnig processor och OFDM-stöd. Tack vare OFDM-stödet kan överföringen av livebilder utökas upp till 1,7 miles.Den integrerade 7-tumsskärmen med pekskärm säkerställer exakt och intuitiv drift av Yuneec H520E och visar all flyginformation samt livebilden från kameran. Livebilden kan också överföras till en större bildskärm via HDMI-utgången på ST16E.

Mångsidiga nyttolastalternativ med ny X-Connector

Tack vare dess många belastningsalternativ kan Yuneec H520E enkelt anpassas till olika användningsområden. Byt ut sensorer på några sekunder, stilleståndstiden minimeras och produktiviteten förbättras. Detta innebär att en kardankamerakombination kan bytas ut mot en annan utan att strömbryta flygkroppen.

Brottsbekämpning:

Yuneec H520E är perfekt för återuppbyggnad av olycksplats, kartläggning av brottsplats, som ett "öga i himlen" för publikkontroll, underrättelseinsamling eller övervakning av riktade områden. Yuneec H520E ger poliser möjlighet att snabbt spela in en olycksplats i 2D eller 3D, för senare sammanställning av data för domstolsframträdanden, rapportering eller arkivering. Kamerasystem med inbäddad GPS-data gör att bevisinsamling kan fångas och undersökas innan brandutredare eller första-insatspersonal har tagit sig in i området.

Inspektioner:

Vertikala strukturer kan inspekteras säkert och effektivt med det exakta flygbeteendet hos H520E. Långa brännvidder tillåter användare att flyga längre tillbaka från objektet som visas, utan att kompromissa med bildkvalitet eller djup. DataPilot™ kan lagra uppdrag som kräver veckovis eller månatlig omflygning för jämförelse, felutvärdering eller försämringsstudier. Säkerhetsförbättringen och kostnadsminskningen med sUAS-inspektion är häpnadsväckande i jämförelse.

Sök och räddning:

Yuneec H520E ökar säkerheten på en förorenad plats, påskyndar räddning och återhämtning. Brandmän uppskattar förmågan att "se" genom rök och snabbt identifiera hot spots med hjälp av värmebilder, och förmågan att få en fågelperspektiv över operationer på en stor scen. Dessutom kan drönaren användas för att spana in rutten framåt efter hinder, hitta offer, fotografera avlägsna kraschplatser, terrängkartläggning, kraschplatsövervakning eller för att förbättra kommunikationen.

Webbplatskartläggning:

Undersökningar före konstruktion, topografiska mätningar och projektframsteg - Yuneec H520E är designad för att flyga repeterbara, perfekt placerade flygningar över byggarbetsplatser, och tillhandahåller inte bara mätbara och påvisbara projektdata, utan hjälper också till att identifiera krymppunkter, riskområden , eller säkerhetsintrång. Autonom flygning möjliggör upprepade flygningar som kan vara skiktade för att fastställa förändringar på arbetsplatsen och ge jämförelser över tid.

Aktuella OEM nyttolaster

E90X:

- 20 megapixel / 4K-upplösning med 60 bilder per sekund

- 1" CMOS-sensor

- Digital zoom upp till 8x

- 23 mm objektiv med låg distorsion

- 30-polig X-kontakt

- 320° rotation av gimbalen för perfekt bildstabilisering

- Idealiskt lämplig för professionella filmapplikationer, 3D-kartläggning/modellering och sök och räddning

CGOETx:

- 160x120 FLIR Lepton termisk sensor

- Stöder DataPilot och uppdragsplanering

- Kostnadseffektiv värmeavbildning

- 30-polig X-kontakt

- Idealisk för brottsbekämpande och SAR-applikationer

- Kamera med dubbla sensorer (RGB och termisk)

E30ZX:

- 30x optisk zoom + 6x digital zoom

- Autofokus

- Avfuktning

- 1080p videoupplösning

- 30-polig X-kontakt

- 2,55 s zoomhastighet (från vidvinkel till tele)

- Idealisk för brottsbekämpande och inspektionsuppgifter

E10T34X:

- Värmebild och restljuskamera med FLIR® Boson-sensor

- 320 x 256 termisk upplösning

- Stöder DataPilot och uppdragsplanering

- Dubbel videoström

- 30-polig X-kontakt

- 320° rotation av gimbalen för perfekt bildstabilisering

- Högt värde för inspektion, brottsbekämpning, brandbekämpning, sök & räddning och bygguppgifter

E10TV32X:

- Värmebild och restljuskamera med FLIR® Boson-sensor

- 640 x 512 (E10TvX) termisk upplösning

- Stöder DataPilot och uppdragsplanering

- Dubbel videoström

- 30-polig X-kontakt

- 320° rotation av gimbalen för perfekt bildstabilisering

- Högt värde för inspektion, brottsbekämpning, brandbekämpning, sök & räddning och bygguppgifter

E20Tvx:

- Radiometrisk värmeavbildning

- 640 x 512 termisk upplösning

- Stöder DataPilot och uppdragsplanering

- Dubbel videoström

- 30-polig X-kontakt

- 320° rotation av gimbalen för perfekt bildstabilisering

- Högt värde för inspektion, brottsbekämpning, brandbekämpning, sök & räddning och bygguppgifter
