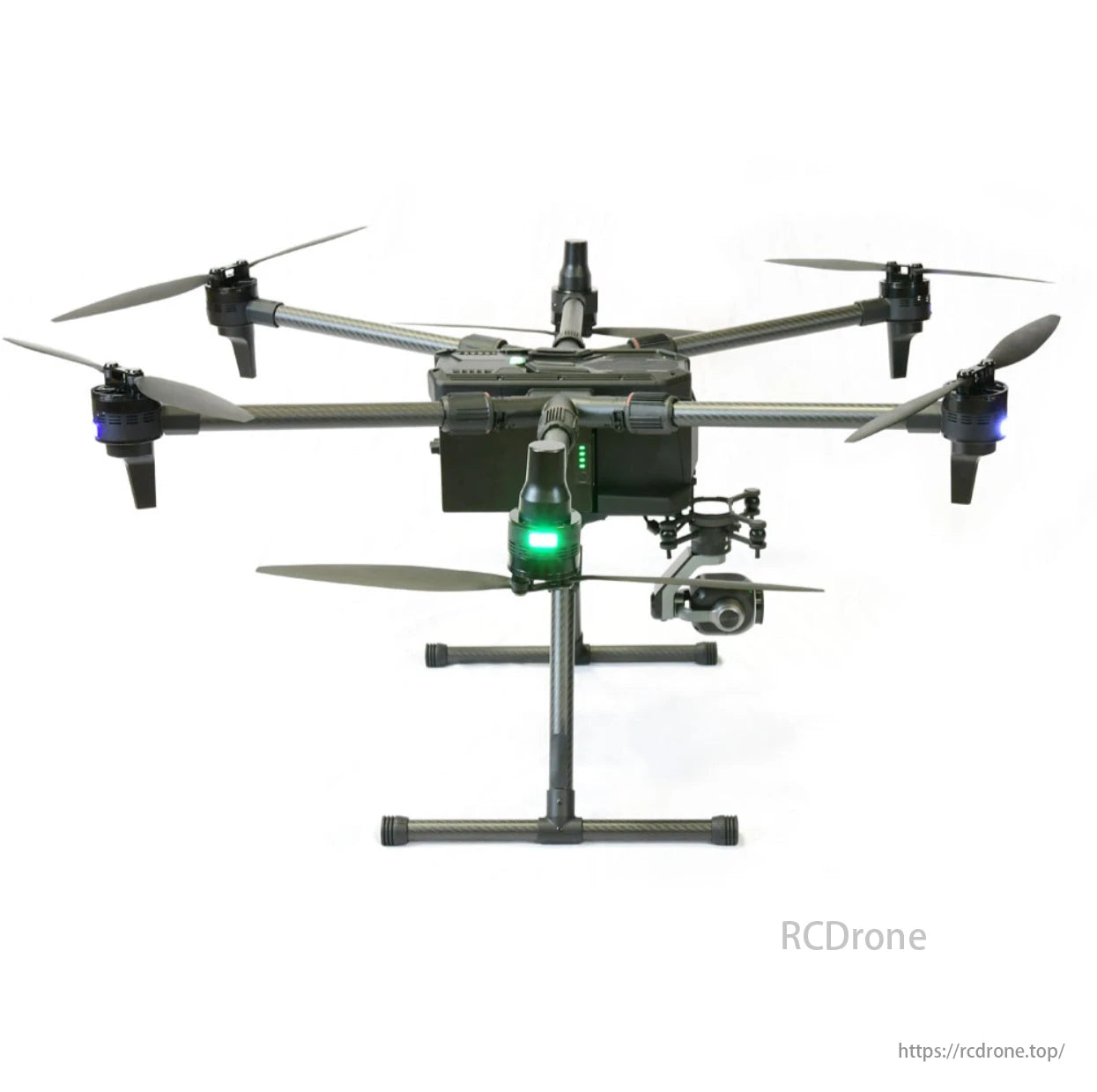

Yuneec H850 RTK kommersiell hexacopter - 3 kg nyttolast 65 minuter 15 km räckvidd industriell drönare för professionell kartläggning, lantmäteri, inspektion, räddning

Översikt

De Yuneec H850 RTK kommersiell hexacopter är en robust industriell drönare designad för att hantera utökade operationer och utmanande miljöer. Den kan uppnå upp till 65 minuters flygtid (beroende på nyttolast) och erbjuder en kommunikationsräckvidd på 15 km, vilket gör den idealisk för kartläggning, mätning, inspektion och räddning. Dess 5-rotors felsäkra, redundanta IMU, kompasser och barometrar ger ökad tillförlitlighet, medan den 3-axliga kardan och hot-swappable nyttolasten möjliggör mångsidig bildfångst och datainsamling. Drönaren stöder upp till tre nyttolaster (totalt 3 kg) samtidigt, med data lagrad lokalt på SD-kort för optimal säkerhet. En integrerad 7-tums pekskärm, fjärrkamerainställningar och DataPilot™ uppdragsplanerare effektiviserar driften och framtida kompatibilitet säkerställs genom externa I/O-portar.

Specifikationer

AIRFRAME

Antal rotorer: 6

Diagonalt avstånd: 850 mm

Vikt (utan Gimbal): 12,78 lbs (5,8 kg)

Maximal startvikt: 6,61 lbs (3 kg)

Batterier: Två intelligenta flygbatterier

Maximal flygtid: 62 minuter

Maximalt sändningsavstånd (fri, fri från störningar):

FCC: 9,32 mi (15 km)

CE: 4,97 mi (8 km)

Hindersensorisk räckvidd (ingår ej i baspaketet):

Framåtradar: 0,2~40m

Nedåtgående radar: 0,2~100m

Landningsställ: Ej ​​infällbart landställ

IP-klassificering: IPX4 (Skyddar från vattenstänk, oavsett riktning)

Gimbal-konfigurationer som stöds:

- Singel Nedåt

- Singel Uppåt

- Singel Nedåt

- Singel Uppåt

GNSS: GPS+GLONASS+BeiDou+Galileo

IMU-redundans: Dubbel IMU

Svävningsnoggrannhet:

Vertikal: ±0,5 m (GPS), ±0,1 m (RTK)

Horisontell: ±1,5 m (GPS ), ±0,1 m (RTK)

RTK positionsnoggrannhet:

- 1cm+1ppm (horisontell)

- 1,5 cm+1 ppm (vertikal)

Max horisontell hastighet:

S-läge: 44,7 mph (20m/s)

P-läge: 22,36 mph (10m/s)

Max servicetak över havsytan: 16 404 fot (5 000 m med nyttolaster =2,2 lbs)

H850 CORE BOARD

CPU: Quad-core Cortex-A55 upp till 2,0 GHz

GPU:

ARM Mali-G52 GPU

Inbäddad högpresterande 2D-accelerationshårdvara

Stöd för OpenGL ES 1.1/2.0/3.2, OpenCL 2.0, Vulkan 1.1

NPU: Stöd 0,8T datorkraft

Multimedia:

4KP60 H.265/H.264/VP9 videodekoder

1080P60 H.264/H.265 videokodare

8M ISP med HDR

Videoströmning: Dubbel skärm, LVDS/MIPI-DSI/RGB/eDp/RGB/HDMI2.0/T-CON

Port: USB2.0, USB3.0, PCIE3.0, PCIE2.1, SATA3.0, QSGMII

T-ONE FJÄRRKONTROLL

Skärmstorlek: 7''

Skärmupplösning: 1080p 1920×1200p

Max skärmljusstyrka: 1000nit

Hårdvaruparameter:

Cortex-A72+Cortex-A53 ROM 32GB +

RAM 4GB GPS+GLONASS

Max sändningsavstånd (fri, fri från störningar)

FCC: 9,32 mi (15 km), CE: 4,97 mi (8 km)

Batteri: 10000mAh @ 7,6V (21700)

Arbetstid:

100% Luminans: 5,5 timmar

=80% Luminans: =7,5 timmar

Vikt: = 2,64 lbs (1,2 kg)

Dammtät och vattentät klass: IPx4

Operativsystem: Android 10.0

Externt gränssnitt:

USB 2.0 / USB 3.0 / HDMI / Micro SD / Typ-C

Drifttemperatur: -4°F ~ 122°F (-20°C ~ 50°C)

Laddningsdrifttemperatur: 41°F ~ 104°F (5°C ~ 40°C)

Effekt: ~15W

Storlek (LxBxH): 8,25x7,94x4,3 tum (209,6x201,6x109 mm)

C-BOX INTELLIGENT LADDSTATION

Totalstorlek (LxBxH): 14,5x10,6x8,7in (370×270×220 mm)

Laddningsmängd: 4 flygplansbatterier, 2 kontrollbatterier samtidigt

Display: 3,5-tums LCD-färgskärm

Input:

100-120 Vac, 50-60Hz, 1050W

200-250 Vac, 50-60Hz, 1300W

Produktion:

100~120Vac: 26,4Vdc,8A×4kanaler

8,4 VDC, 4A×2 kanaler

200~250Vac: 26,4Vdc,10A×4kanaler

8,4 VDC, 5A×2 kanaler

Driftstemperatur: -4°F ~ 104°F (-20°C ~ 40°C)

H850 INTELLIGENT FLYGBATTERI

Storlek (LxBxH): 3,8x2,9x5,9 tum (98x58x149 mm)

Nominell kapacitet: 12800mAh

Minsta kapacitet: 12160mAh

Batterienergi: 295,68Wh

Standardspänning: 23,1V 3,85V/Cell

Laddningsspänning: 26,4V 4,4V/Cell

Slutspänning: 18V

Batterityp: Li-ion

Cykellivslängd: =200 cykel, nominell kapacitet =80%

Laddningsström:

Standardladdning - 0,5C (6,4A

Snabbladdning - 1C (12,8A)

Full laddningstid:

1,5h (10A laddning, CC-CV)

Urladdningsström:

Standardurladdning - 0,5C (6.4A)

Maximal kontinuerlig urladdningsström - 64A

Momentan maximal urladdningsström - 128A

Vikt: 3lbs (1380±10g)

Driftstemperatur:

Laddning: 32°F ~ 113°F (0°C ~ 45°C)

Urladdning: 14°F ~ 140°F (-10°C ~ 60°C)

Förvaringstemperatur: 32°F ~ 113°F (0°C ~ 45°C)

Paketet inkluderar:

1 - Yuneec H850 flygplan

1 - Enkel nedåtriktad kardanfäste

1 - T-One markstationskontroll

1 - T-One markstationsbatteri

1 - T-One Ground Station Lanyard

1 - USB-laddningskabel med vägguttagsadapter

1 - C-Box Intelligent Laddningsstation

1 - Reparationsverktygslåda

2 - Intelligenta flygbatterier

2 - Landningsställsaggregat

3 - Medurs A Propellrar

3 - Moturs B Propellrar

1 - Manuell

Drag

Yuneec H850 - Höjer ribban

Yuneec H850-serien designades med proffs i åtanke. Den har följande funktioner som gör den till en kraft att räkna med i drönargemenskapen:

- Redundant design med dubbla GPS+RTK-moduler, dubbla IMU och dubbla batterier

- Stöder anpassningsbar FPV-kamera, FlightAware ADS-B och mer

- Har Yuneecs signatur 6-rotors design för säkerhet med 5-rotor felsäker

- Modulär och vikbar design för bärbarhet

- Programvara med öppen källkod för flygkontroll och uppdragsplanering

- Extra datasäkerhet

- Stöd för anpassning av användargränssnitt

- Inträngningsskyddsklass IPx4~IPx5 för stark väderbeständighet och tillförlitlighet

- Har en ny generation av digital överföringsteknik med en stabil överföring upp till 9,3 miles (15 km)

- T-One Ground Station stöder 5-6 timmars batteri med anpassade högförstärkningsantenner (>5dBi) för längre överföringsräckvidd

- Maximal flygtid på 60~65 minuter (utan nyttolast)

- Högre lyftkapacitet

- Kompatibilitet med flera nyttolaster

Helt ny teknik för bildöverföring

H850-serien använder uppdaterad teknik för att uppnå en överföringsräckvidd på upp till 9,3 mil:

- T-One-fjärrkontrollen och H850 upptäcker signalstörningar i realtid, vilket möjliggör en växling till en ren frekvens

- Har en 2,4 GHz & 5,8 GHz trådlös dataöverföringsmodul med hög bandbredd baserad på TDD-principen med nyckelteknologier som OFDM och MIMO för att förbättra bandanvändningen.

- Stöder 64QAM, 16QAM, QPSK, BPSK moduleringsläge och kodhastighetsoberoende dynamisk justering.

- Dubbelbands intelligent frekvenshoppningsteknik

- Upplänks frekvenshoppning

- Realtidsövervakning av in-band interferens

- Tillgång till 68 frekvenshoppsekvenser där nedlänken automatiskt och snabbt ändrar frekvenspunkter i bandet enligt kanalstörningar

- Justerbara modulerings- och kodningsstrategier

- Två kanaler 1080p/720p HD-bildöverföring

- Inbyggd H264.Encoder dockningslänk upp MCS.

Uppåt expanderbart gränssnitt

Den övre och nedre delen av H850 har flera portar för en mängd olika tillbehör och nyttolastkonfigurationer:

- AUX-utgång

- MicroSD-kortplats

- USB-3.0 Typ-A-port

- GMAC 1000MB-port

- Parningsknapp

- Uppdateringsknapp för kärnan

- Parningsindikatorlampa

- X-Connector Custom USB-C-port (uppåtriktad kardan)

- Fyra gängade monteringshål för extra tillbehör/användarmodifiering

Utbyggbart gränssnitt nedåt

- X-Connector Custom Type-C (nedåt Gimbal 1 av 2)

- Ström (5V+GND) x 2 (1 av 4)

- PMW x 2 (1 av 3)

- GPIO x 2 (1 av 2)

- Ström (5V+GND) x 2 (2 av 4)

- UART x 1 (1 av 2)

- GMAC 1000MB

- USB 3.0 Typ-A

- X-Connector Custom Type-C (nedåt Gimbal 2 av 2)

- Ström (5V+GND) x 2 (3 av 4)

- PMW x 2 (2 av 3)

- GPIO x 2 (2 av 2)

- Ström (5V+GND) x 2 (4 av 4)

- PMW x 1 (3 av 3)

- UART x 1 (1 av 2)

- XT30 (Ström x 1 6S VCC: 19,8V~26,4V)

Uppdaterad fjärrkontroll

Den nya T-One-fjärrkontrollen har en 7-tums inbyggd 1920x1200 ultrahögupplöst pekskärm med 1000nit ljusstyrka. T-One är utrustad med en Cortex-A72 & Cortex-A53-processor med ett Android 10.0 operativsystem. Batteritiden på 5-6 timmar och kallstarttid på <30 sekunder gör T-One till en rejäl uppgradering från den äldre ST16E. Dessutom gör den 40 Mbps dual-band intelligenta dynamiska frekvenshoppningskapaciteten och överföringsavstånd på upp till 9,3 miles (15 km) T-One till en av de bättre kontrollerna på marknaden.

Mer batterikraft

H850-serien har en helt ny intelligent batteridesign. Varje batteri inkluderar ett inbyggt intelligent batterihanteringssystem (BMS) för att göra följande:

- Ge exakt laddningsdisplay

- Reglera förvaring och självurladdning

- Balanserat laddningsskydd

- Laddning över spänningsskydd

- Temperaturskydd

- Laddningsöverströmsskydd

- Överladdningsskydd

- Kortslutningsskydd

Valfri Millimeter Wave Radar Hinder Undvikande (ingår ej)

Med markdetekteringsförmåga som gör att H850 kan följa terrängen och behålla en konsekvent höjd.

- 24GHz ISM-frekvensområde

- MMIC Millimeter Wave Radar

- FMCW-modulationsläge med hög komplexitet

- Avståndsmätområde: 0,2~100m

- Pitch Beam-Wave: ±37°

- Horisontell strålvåg: ±41°

- Mätnoggrannhet: 0,1~30m: ±0.2m; 30~100m:±1m

Undvik hinder i framåtvänd riktning

- 77GHz Millimeter Wave Radar

- Dubbelstråle-vågdesign

- Avståndsmätningsområde: 0,2~40m

- Pitch Beam-Wave: ±14°

- Horisontell Beam-Wave: ±56°

- Mätnoggrannhet: ±0,1m,±2°

*Ökad vikt kommer att förkorta flygtiden med 10%~20%.

Högpresterande CH850 hexacopter designad speciellt för kommersiella och professionella flygfototillämpningar.

Yuneec H850 RTK Commercial Hexacopter har en felsäker design med 5 rotorer, 3-axlig kardan och upp till 65 minuters flygning.

Yuneec H850 RTK Commercial Hexacopter är designad för professionell användning i kartläggning, mätning, inspektion, säkerhet och räddningsapplikationer. Dess hexacopterdesign och upp till 65 minuters flygtid möjliggör utökade operationer, även i miljöer med stark vind. Den hanterar enkelt horisontella eller vertikala flygbanor och inspekterar svåråtkomliga områden.

Yuneec H850 RTK Commercial Hexacopter erbjuder säker lagring av dina flygdata, bilder och videor. All data finns kvar på det lokala SD-kortet, vilket säkerställer optimalt skydd och ingen ofrivillig överföring till externa servrar. De redundanta hexacoptersystemen, inklusive IMU, kompasser och barometrar, säkerställer tillförlitlig dataleverans även i händelse av motorfel.

Yuneec H850 RTK Commercial Hexacopter har flexibla nyttolastalternativ. Alla nyttolaster är hot-swappable för effektiv drift och maximera flygtiden. Hexkoptern kan bära upp till tre nyttolaster samtidigt, med individuell styrning via sändare. Nyttolaster använder SD-kort för datalagring, vilket säkerställer sömlös kompatibilitet och framtidssäkring.

Yuneec H850 RTK Commercial Hexacopter erbjuder flera lösningar för olika industrier. Den tillhandahåller LiDAR, snedställda och högupplösta kameror för kartläggning och mätning, inklusive byggnader och terräng. Dessutom har den en multispektral kamera för precisionsjordbruk, SAR-enhet för transport och leverans av föremål, spotlight, högtalare och värmekameror för räddningsuppdrag.
