Herelink ya Muda Mrefu ya 20KM - Mfumo wa Kusambaza Video wa 2.4GHz HD (Beta 2) wenye skrini mbili zisizo na waya HDMI 1080P 60fps Kwa Modeli ya RC

Kutoka kwa Hex na ProfiCNC, timu iliyokuletea Pixhawk na Mfumo wa GPS wa Cube, inakuja suluhisho la moja kwa moja la uwasilishaji wa video wa HD wa masafa marefu.Mfumo wa Usambazaji wa Video wa Herelink HD Digital.

Hii 2.Kidhibiti cha redio cha 4GHz chenye skrini iliyojengewa ndani huruhusu watumiaji kupata video ya HD ya masafa marefu, telemetry, na kiungo cha kudhibiti hadi kilomita 20.Inatumia 2.Bendi ya 4GHz kwenye LTE kupitia WIFI.Hii inaruhusu upeo wa umbali wa usambazaji.Inadaiwa kuwa na masafa ya 20km katika FCC na 12km katika CE.

Kubwa 5.Skrini ya 5" huonyesha chaguo nyingi za udhibiti kama vile picha za moja kwa moja, usanidi wa otomatiki kupitia kidhibiti asili cha QGround au programu zingine za GCS kulingana na mfumo wa Mavlink.

Kitengo cha Hewa hutumia kati ya nguvu ya kuingiza data ya 5-12v na kina UART moja ya kuunganisha kwa kidhibiti cha ndege au vifuasi vingine vya Mavlink.Kitengo cha Hewa na Kidhibiti cha Redio zina vichakataji madhubuti vya Pinecone S1 vyenye cores 4 kwa 2.2GHz na cores 4 zaidi za ziada kwa 1.4GHzHii inaruhusu tani za uwezekano wa matumizi ya programu na maendeleo ya baadaye.

Vipengele

• Zote kwa moja: Telemetry, Video, na udhibiti
• Hadi 20KM katika hali ya FCC na 12KM katika hali ya CE
• 2.Masafa ya 4Ghz
• UART Telemetry
• Itifaki ya RC: SBUS, iBUS, NK.
• Mavlink inaoana
• Skrini ya kugusa
• Ingizo la HDMI x2 kwa usambazaji wa video wa 1080P @ 60fps
• Kidhibiti cha QGround cha APP, na API ya usanidi.
• WIFI, Bluetooth na USB ili kuunganishwa na vifaa vingine

Maelezo

Kitengo na Kidhibiti cha Hewa

• Kichakataji: SoC - Pinecone S1 AP: 4 x msingi mkubwa, Cortex A53, 2.2GHz 4 x msingi mdogo, Cortex A53, 1.GPU ya 4GHz: 4 core, Mali-
• T860 SDR: A7 + Hifadhi ya DSP: Anga: LPDDR3: 1GB Ground: LPDDR3: 2GB Sky / Ground: EMMC: 4GB
• Umbali wa Usambazaji: FCC 20km CE / SRRC 12km kuchelewa kwa utumaji picha: ≤ 110ms Usambazaji wa picha: 720p@30fps 1080p@30 / Usambazaji wa 60fps
• Mkanda wa Marudio: 2.4GHz ISM Pokea usikivu: -99dBm@20MHz BW Uokoaji wa mwingiliano: < 1s

Kitengo cha Hewa

• Muonekano: ubao msingi + ubao wa binti wa video + muundo wa ubao wa binti wa RF
• Miongoni mwa hizo, ubao wa binti wa video hukamilisha utendakazi wa daraja la uingizaji wa mawimbi ya HDMI.
• Ubao wa binti wa RF hukamilisha kazi ya kutuma na kupokea mawimbi
• M2 (E) muunganisho wa kiunganishi kati ya ubao binti na msingi
• Ukubwa: 78.5x30x13mm
• HDMI Ndogo x 2: Ingizo la mawimbi ya video ya kamera ya nje
• Kiolesura cha Pini 2 x 1:5V-12V kiolesura cha kuingiza nishati
• Kiolesura cha Pini 3 x 1:3.Kiolesura cha UART cha kiwango cha 3V / 5V
• Kiolesura cha Pini 4 x 1: Mbili 3.Viunganishi vya pato vya RC vya kiwango cha 3V (S.basi katika awamu, S.ubadilishaji wa basi au utoaji wa mawimbi ya PPM, udhibiti wa kituo cha ardhini)
• USB Ndogo x 1: kwa utatuzi wa masasisho, tumia hali ya OTG
• Kitufe x 1: kwa marudio na kuweka upya hali
• Kiashiria x 2: kinatumika kuonyesha mara kwa mara na hali ya picha
• Jeki ya antena ya MMCX x 2: inatumika kwa usambazaji wa mawimbi na mawasiliano ya ardhini
• Kipimo data cha mawimbi: 20MHz / 10MHz
• Matumizi ya nishati: wastani wa matumizi ya nishati ya moduli ya upande mmoja ni chini ya 4W

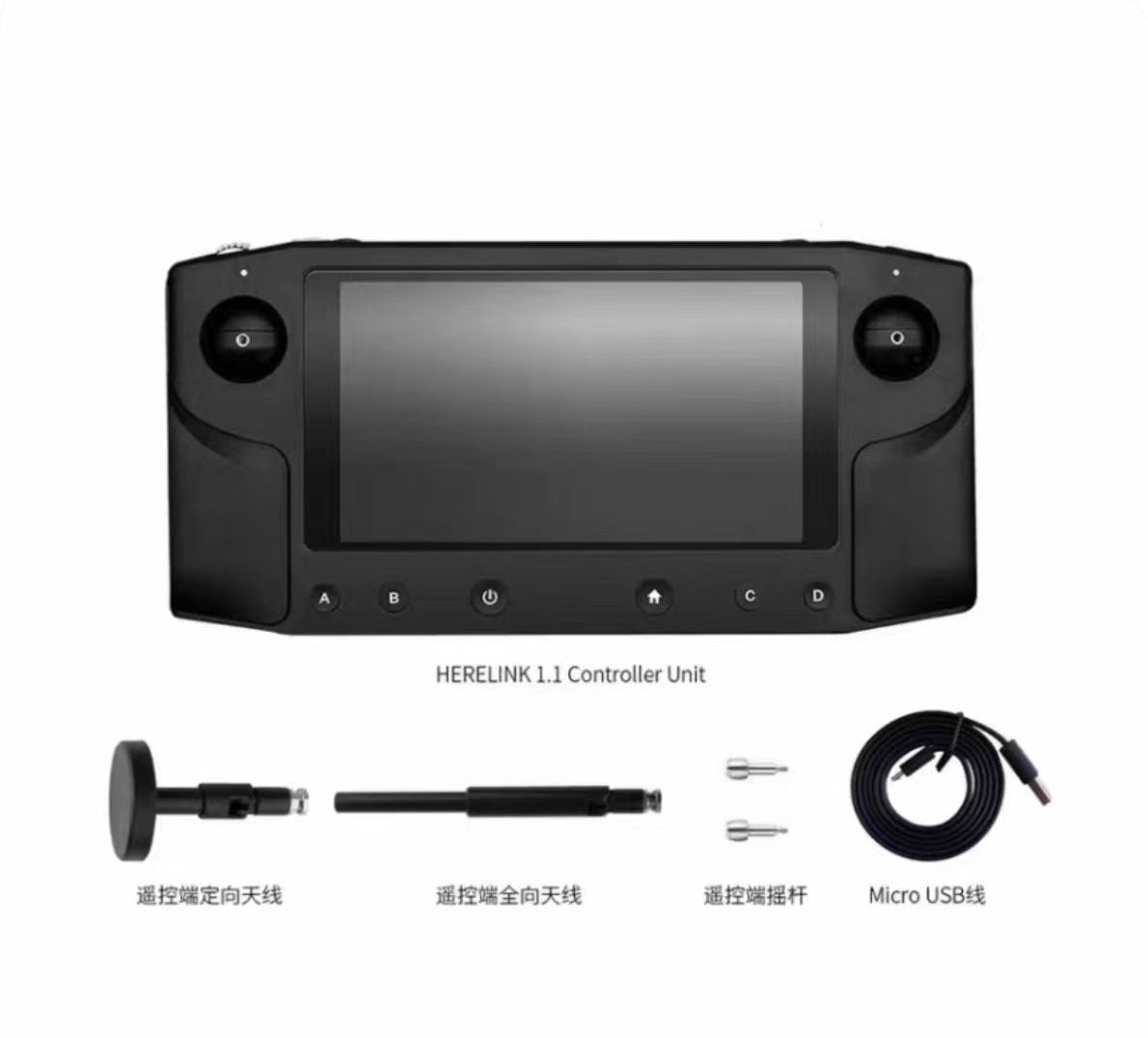

Mdhibiti

• Makazi: plastiki
• Vipimo: 217 × 106.5 × 31mm (mashine nzima haina antena ya nje na roki)
• Skrini: 5.Inchi 46, 1080P, rangi milioni 16, skrini yenye uwezo wa kugusa
• Sauti: Spika iliyojengewa ndani × 1, maikrofoni iliyojengewa ndani × 2
• Kidhibiti cha mbali: roki × 2, gurudumu la kusogeza × 1, kitufe cha chini × 6, chenye mwanga wa nyuma, kitufe cha juu × 1 (kulia)
• Mawasiliano : BT / WIFI / GPS 2.Mahali pa kusambaza ramani ya 4G
• Mwanga wa kiashirio: Taa ya rangi tatu ya juu × 2 (kushoto, kulia)
• Kiolesura: MicroUSB×1, TFlash×1 (inaauni upanuzi wa 64G)
• Antena: Mwelekeo (5dBi) × 1 inayoweza kutenganishwa, yenye mwelekeo wote (2dBi) × 1 inayoweza kutolewa
• Antena ya wifi iliyojengewa ndani, antena ya GPS iliyojengewa ndani, kiolesura cha nje cha antena ya GPS
• Nguvu: Imejengwa ndani ya 4950 mAh Lipo Betri
• Kuchaji: Inatumia mlango mdogo wa USB 5v 2A unaochaji sasa
• Matumizi ya nishati: Wastani wa matumizi ya nishati hayazidi 4W (kazi ya kutuma picha pekee, mwangaza wa skrini wa kati, WiFi imezimwa, GPS imezimwa)

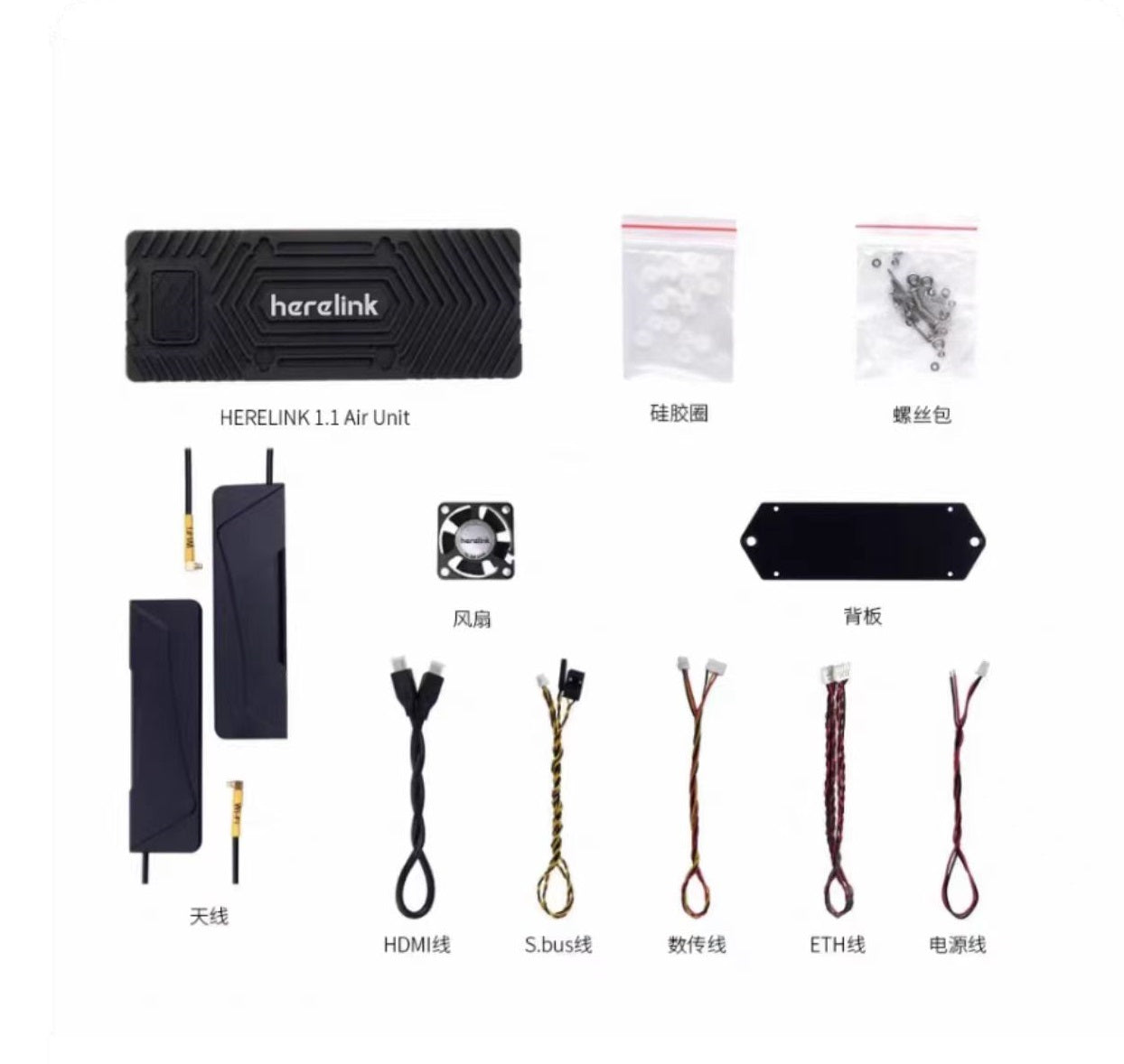

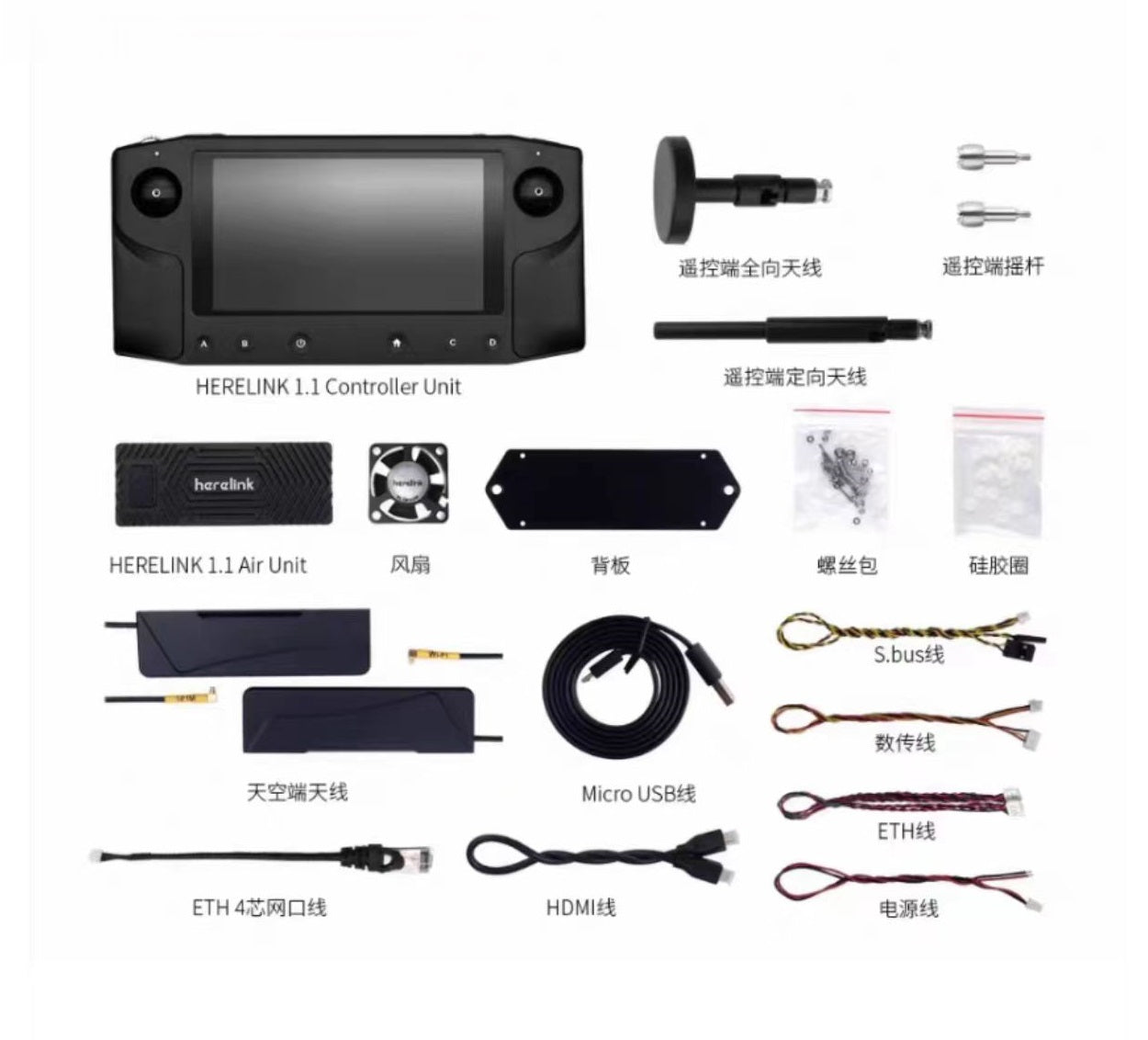

inajumuisha:
1.HereLink Air Unit*1
2.Kidhibiti cha Kiungo*1
3.Antena ya Kitengo cha Hewa*2
4.Antena ya mwelekeo wa kidhibiti*1
5.kidhibiti antena ya pande zote *1
6.Kebo ya HDMI*1
7.Waya ya umeme*1
8.Telem*1
9.Sbasi*1
10.USB*1
11.Ubao wa nyuma
12.M1.6, 14mm*4 (kwa shabiki)
13.M1.6 Nut*4 (kwa shabiki)
14.M1.6, 3mm*4 (kwa kitengo cha hewa na ubao wa nyuma)
15.M3, 8mm*2 (kwa ubao wa nyuma na drone)
16.M3 Nut*2 (kwa ubao wa nyuma na ndege isiyo na rubani)

Rasilimali

• Kiungo cha Mwongozo
