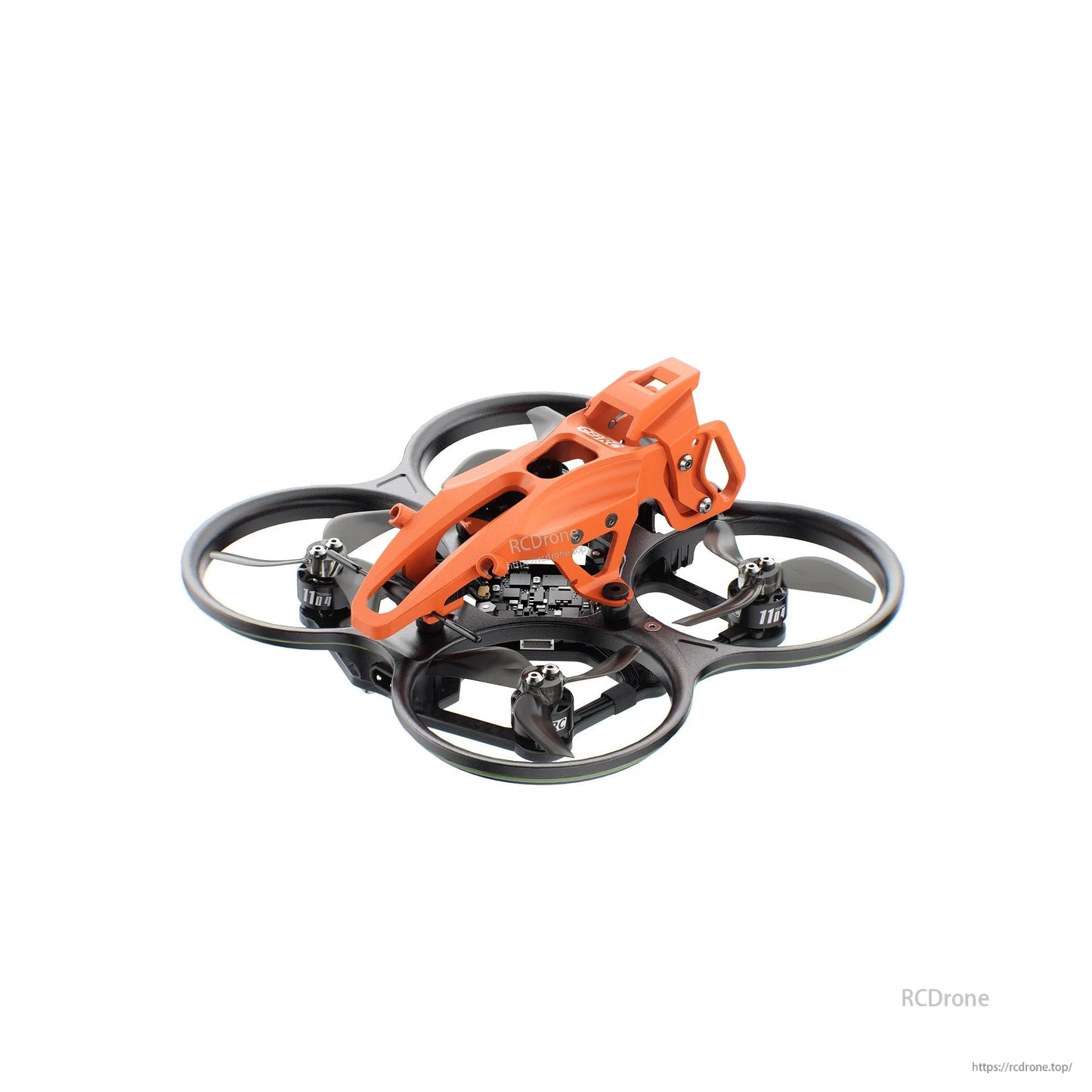

GEPRC DarkStar22 WTFPV CineWhoop FPV Drone (100mm), TAKER F405 20A ELRS2.4 2-4S AIO, 1104 7500KV

Muhtasari

GEPRC DarkStar22 WTFPV ni CineWhoop FPV Drone iliyojengwa kwa ajili ya kushughulikia kwa urahisi, ikiwa na walinzi wa propeller na canopy iliyotiwa nguvu. Muundo wa fremu unajumuisha muundo wa kupunguza mitetemo wa pointi tano kwa ajili ya picha zenye utulivu wa hali ya juu na nafasi ya kuweka GPS iliyohifadhiwa (GPS haijajumuishwa kwa kawaida).

Vipengele Muhimu

• kupunguza mitetemo ya pointi 5: “Muundo wa ubunifu wa kimuundo unaboresha kwa kiasi kikubwa utendaji wa kupambana na mitetemo, kuhakikisha kila fremu inabaki imara kama mwamba.”
• Nafasi ya kuweka GPS iliyohifadhiwa: “Nafasi ya GPS iliyohifadhiwa kwa akili ndani ya mwili mdogo, ikiboresha nafasi ya kuruka na usalama wa nje.” Kumbuka: Matoleo yote hayajumuishi GPS kwa kawaida; nunua na uweke kando.
• TAKER F405 20A ELRS2.4 2-4S AIO: “Processor ya F405 BGA yenye ukubwa mdogo na ESC ya 20A inatoa utendaji wa kuruka wenye nguvu na thabiti.”
• Mpokeaji wa ndani: “Funga moja kwa moja na uruke na ELRS 2.4G, hakuna mpokeaji wa nje unahitajika.”
• Motors/props: SPEEDX2 1104 7500KV motors; Gemfan 2219 propellers (“imeundwa upya mahsusi kwa DarkStar22”).
• Udhibiti wa strip ya LED: COB strip yenye BEC inayoweza kudhibitiwa; viwango vitatu vya mwangaza.
• Alama za pad wazi: “Kila pad ya solder imeandikwa wazi kwa utambuzi wa haraka na ufungaji mzuri.”
• Chaguzi mbili zinapatikana: “O4 Air Unit Pro Version / WTFPV Version (bila VTX).”
• Uondoaji rahisi: “Ondoa viscrew sita ili kutenganisha mwili wa juu na wa chini - ukaguzi rahisi na kubadilisha vipengele.” (Maandishi yaliyotolewa yanataja viscrew 4.)

Huduma kwa wateja: support@rcdrone.top (au https://rcdrone.top/).

Maelezo

Nini Kimejumuishwa

• Droni ya DarkStar22 x 1
• Walinzi wa Prop (Mweusi) x 1
• Kanopi (Kijivu) x 1
• Kifuniko cha Kamera (Kijivu) x 1
• Pad ya Betri x 1
• Prop za Gemfan 2219-3 (jozi) x 2
• 10*120mm Mshipa wa Betri x 1
• Funguo la Hex la umbo la L 1.5mm x 1
• Pad ya Betri isiyo slippery x 2
• Chombo cha Punch ya Damping Ball x 1
• Pin ya Binding x 1
• Bodi ya Adaptari ya USB x 1
• Kauli ya Terminal ya 5P x 1

Kifurushi cha screws za akiba kinajumuisha (kama ilivyoorodheshwa katika maandiko yaliyotolewa): Damping Balls x 2; M2*4 Screws za Kichwa za Duara x 4; M2*7 Screws za Kichwa za Duara x 4; M2*6 Screws za Kichwa za Kichwa x 4; M2*5 Screws za Kichwa za Kichwa x 4; M2*6 Screws za Kichwa za Duara x 4; M2*7 Screws za Kichwa za Kichwa za Kujichoma x 4.

Kifurushi cha screws za akiba kinajumuisha (kama inavyoonyeshwa katika orodha ya picha): Damping Balls x 2; M2*7 Screws za Kichwa za Duara x 4; M2*6 Screws za Kichwa za Duara x 4; M2*4 Screws za Kichwa za Duara x 4; M2*7 Screws za Kichwa za Kichwa za Kujichoma x 4; M2*5 Screws za Kichwa za Duara x 4.

Kumbuka (picha): DarkStar22 iliyoonyeshwa ni toleo la O4 Pro ELRS 2.4G. Vifaa halisi vinaweza kutofautiana kwa usanidi.

Maombi

• Ndani
• Sherehe
• Michezo
• Park
• Msitu

Maelezo ya Mipangilio

Mini BEC inayoweza kudhibitiwa na strip ya LED (Betaflight CLI)

Kutumia Mini BEC inayoweza kudhibitiwa na strip ya LED, ingiza amri zifuatazo katika Betaflight CLI:

resource SERIAL_TX 5 none
resource PINIO 2 C12
set pinio_config = 129,1,1,1
set pinio_box = 39,40,41,42
save

Baada ya flashing, weka tu channel katika tab ya Modes.

Alama za alama za pad zinaonyeshwa

• Motor1, Motor2, Motor3, Motor4
• 5V, GND
• CAM, VTX, BAT
• T1, R1
• T3, T6, R3, R6, SDA, SCL
• LED, B-, B+
• T4, T5, R4, R5
• RX-EN

Maelezo

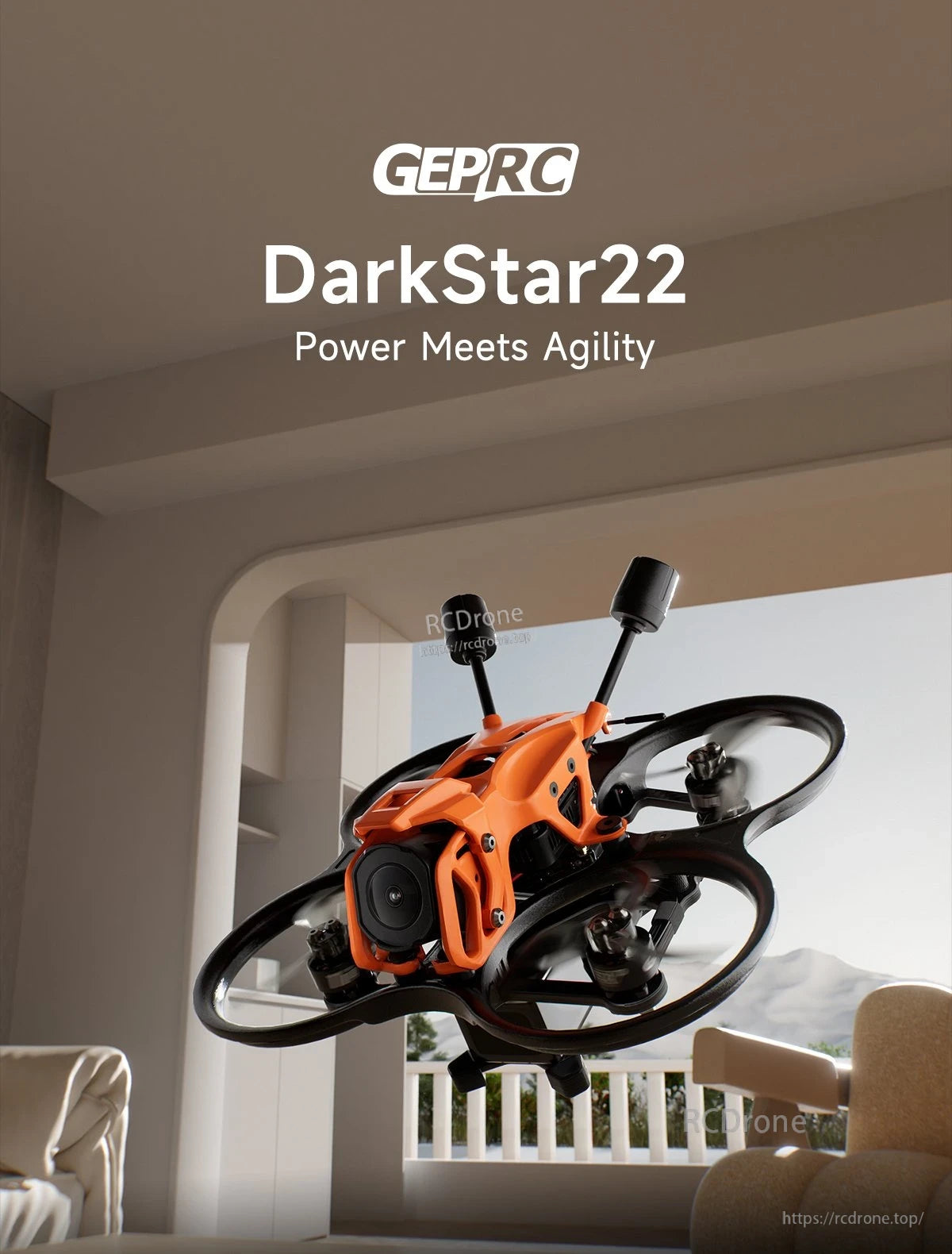

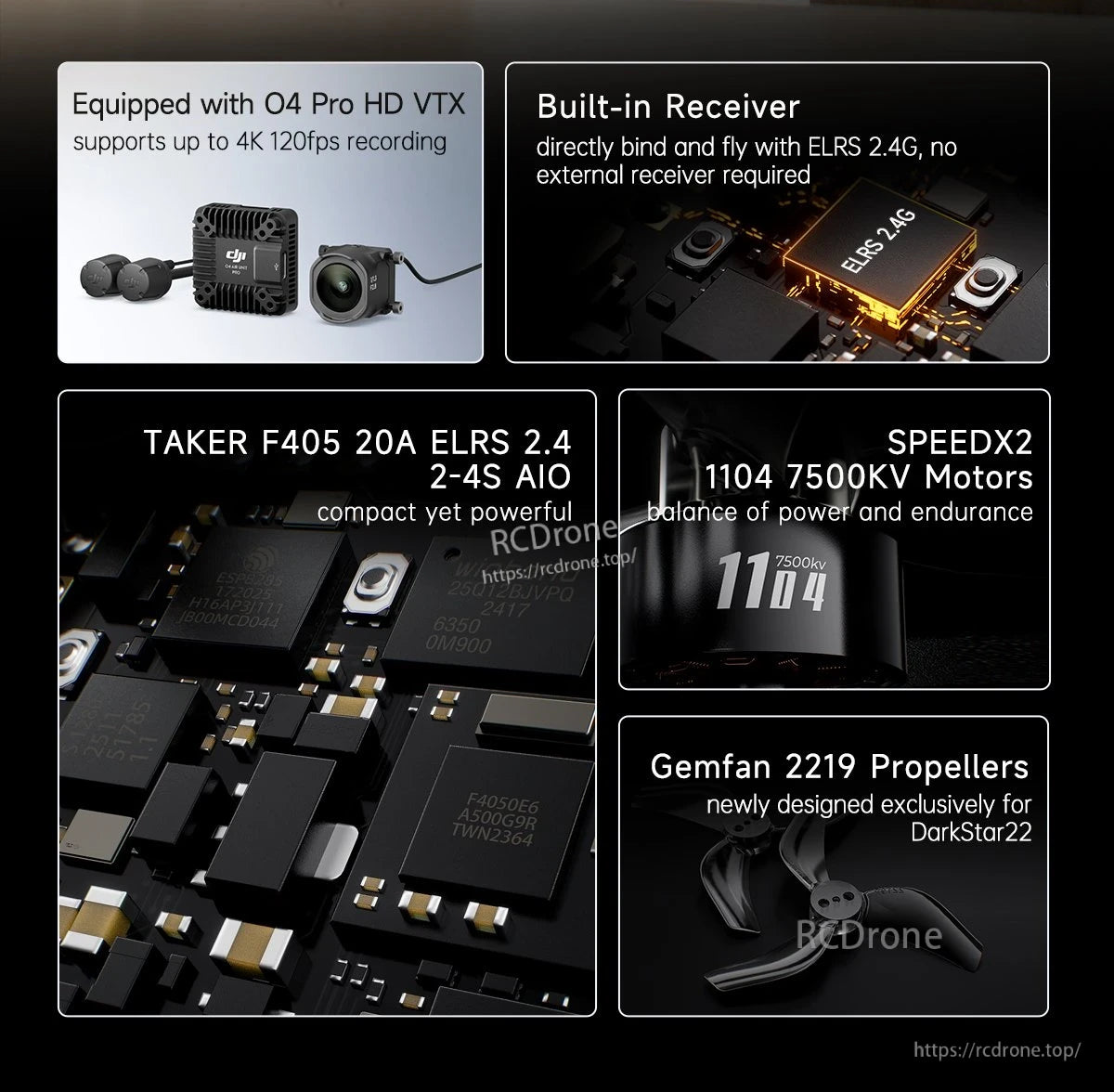

Vipengele O4 Pro HD VTX kwa 4K 120fps, ELRS 2 iliyojengwa ndani.Vikubadhi vya 4G, TAKER F405 20A kidhibiti cha ndege, motors za SPEEDX2 1104 7500KV, na propellers za Gemfan 2219 zilizoundwa mahsusi kwa ajili ya DarkStar22.

5-Point Damping inahakikisha picha zenye utulivu wa juu na muundo wa kupambana na mtetemo.

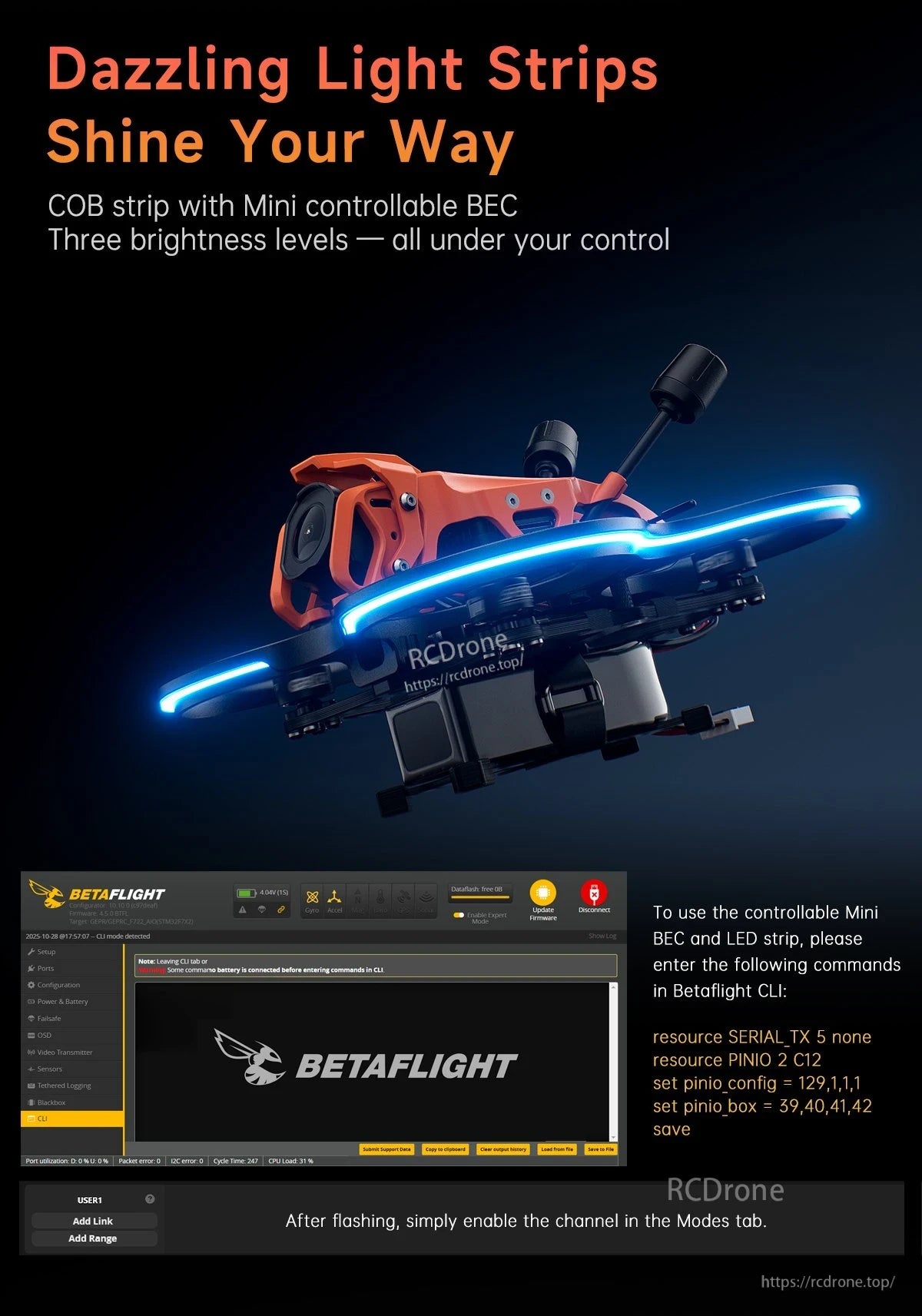

Strip za mwanga za LED zinazong'ara zenye Mini BEC inayoweza kudhibitiwa, ikitoa viwango vitatu vya mwangaza. Kuweka kupitia amri za Betaflight CLI kunaruhusu kubinafsisha. Baada ya flashing, washughulishe channel katika tab ya Modes kwa udhibiti kamili.

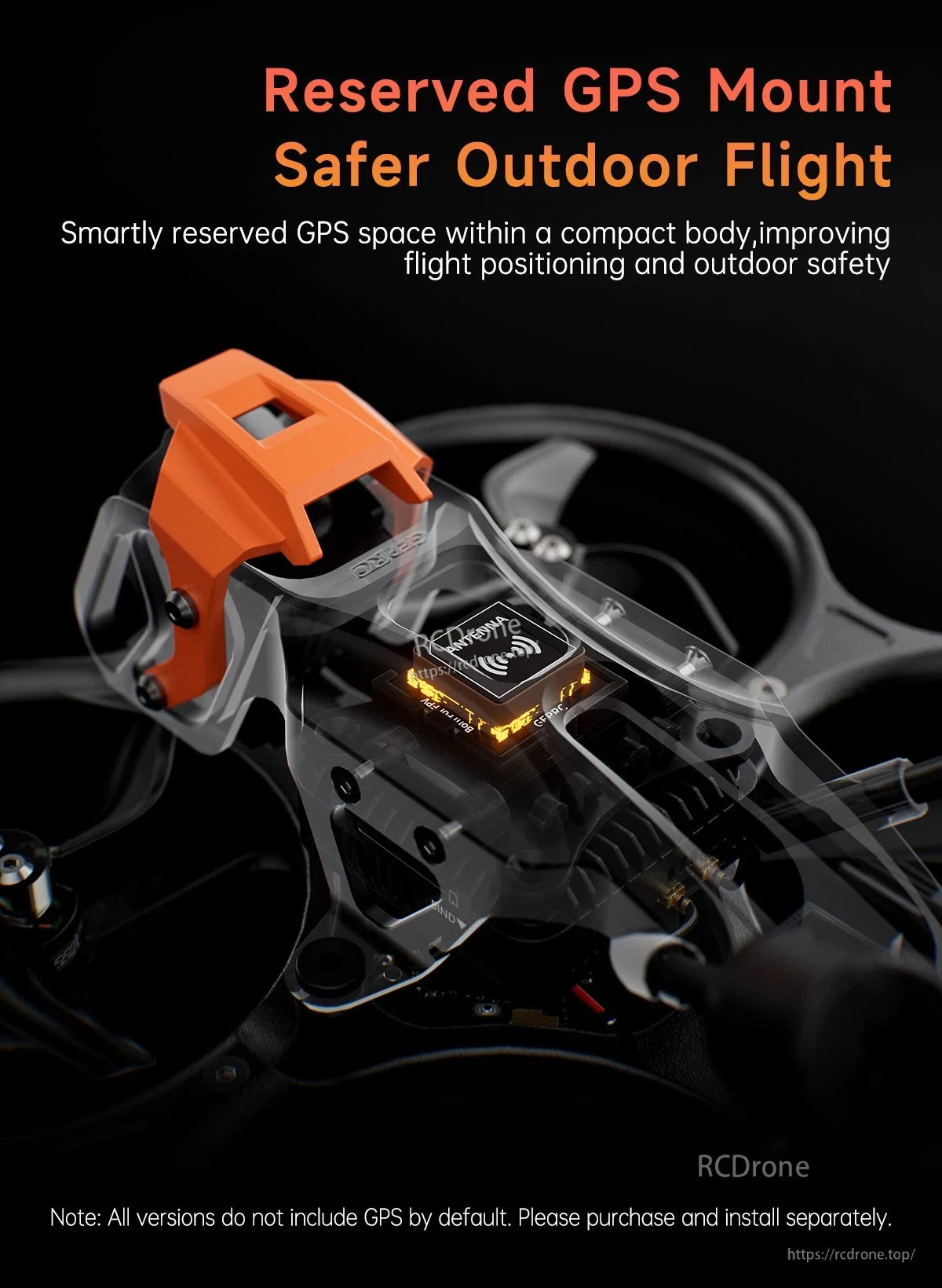

Mount ya GPS iliyohifadhiwa inaboresha usalama wa ndege za nje. Muundo wa kompakt unaboresha upatikanaji. GPS inauzwa kando. Kipengele cha rangi ya rangi ya machungwa kinaonekana kwenye mwili wa drone wa uwazi.

Salama ndani, bure nje: ndani, sherehe, michezo, parki, mandhari ya msitu yanaonyeshwa.

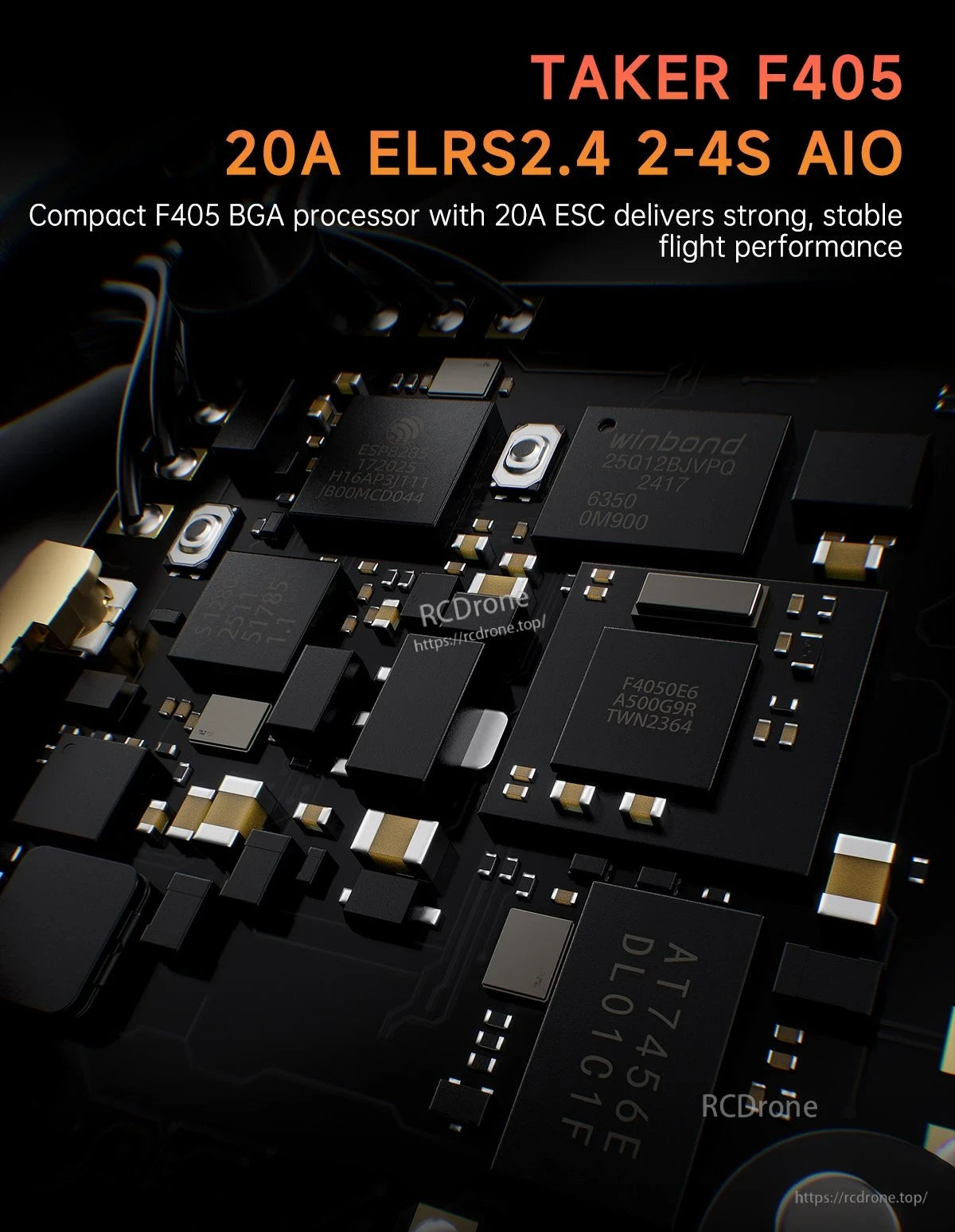

Processor ya TAKER F405 yenye 20A ESC inatoa utendaji mzuri na thabiti wa ndege. Muundo wake wa BGA wa kompakt unasaidia mifumo ya ELRS2.4 na 2–4S AIO, ikiongeza ufanisi wa operesheni ya drone na kuaminika katika muundo wa kawaida.

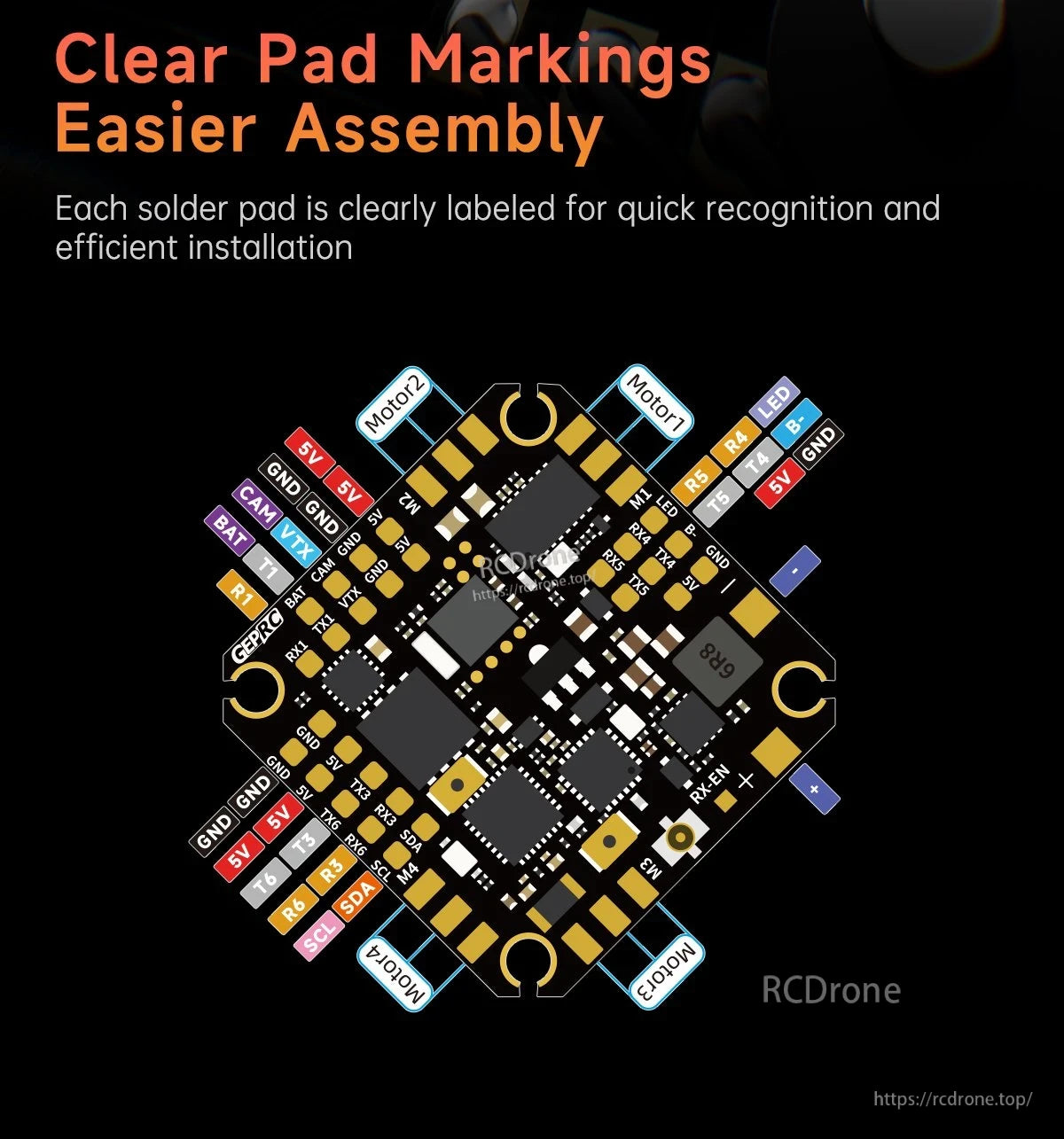

Alama za pad wazi zinamwezesha mkusanyiko rahisi. Kila pad ya solder imeandikwa kwa utambuzi wa haraka na ufungaji mzuri, ikisaidia muunganisho wa motor, nguvu, na ingizo la ishara kwenye kidhibiti cha ndege cha GEPRC DarkStar22 WTFPV.

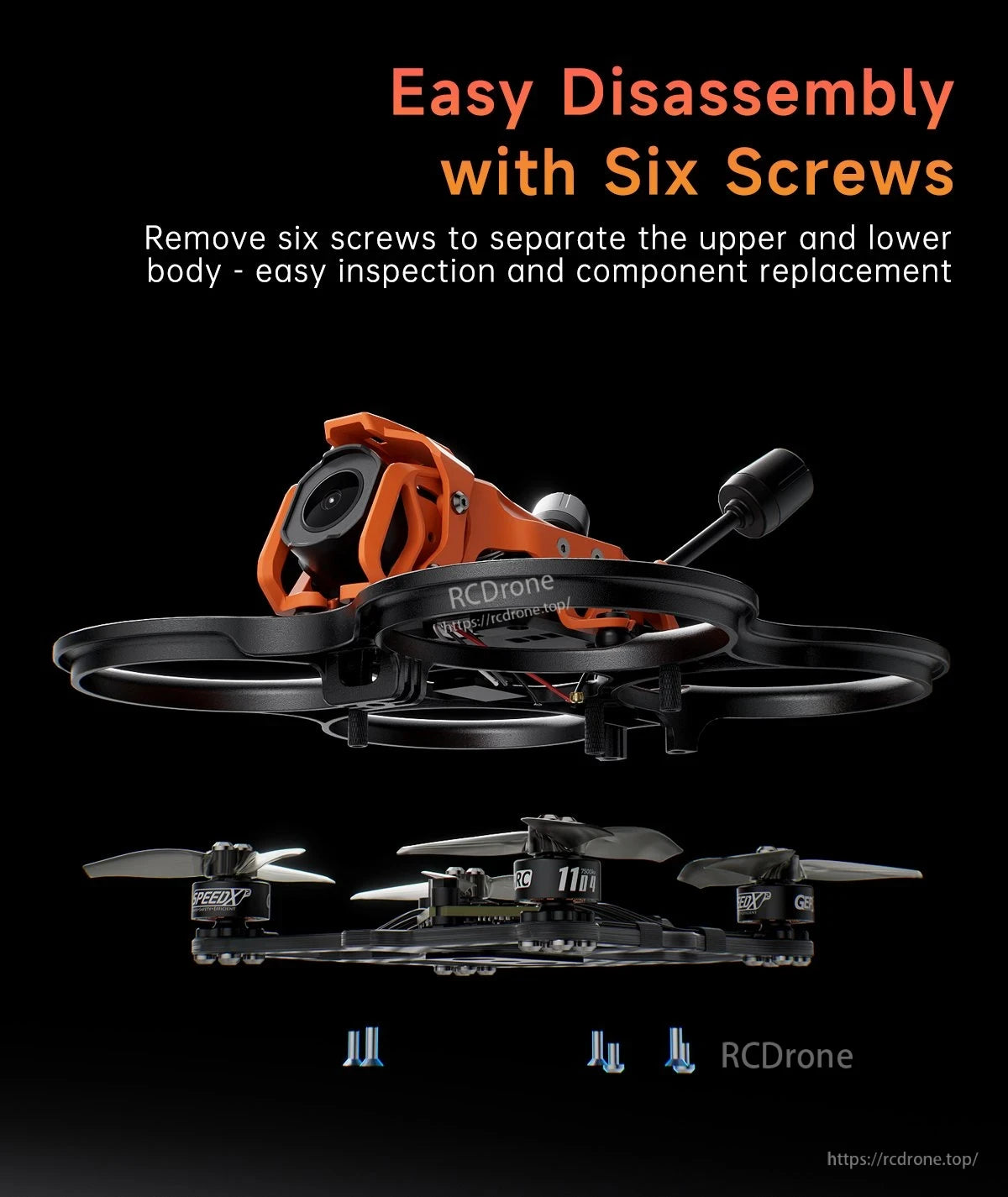

Uondoaji rahisi kwa kutumia viscrew sita kwa ajili ya ukaguzi wa kubadilisha

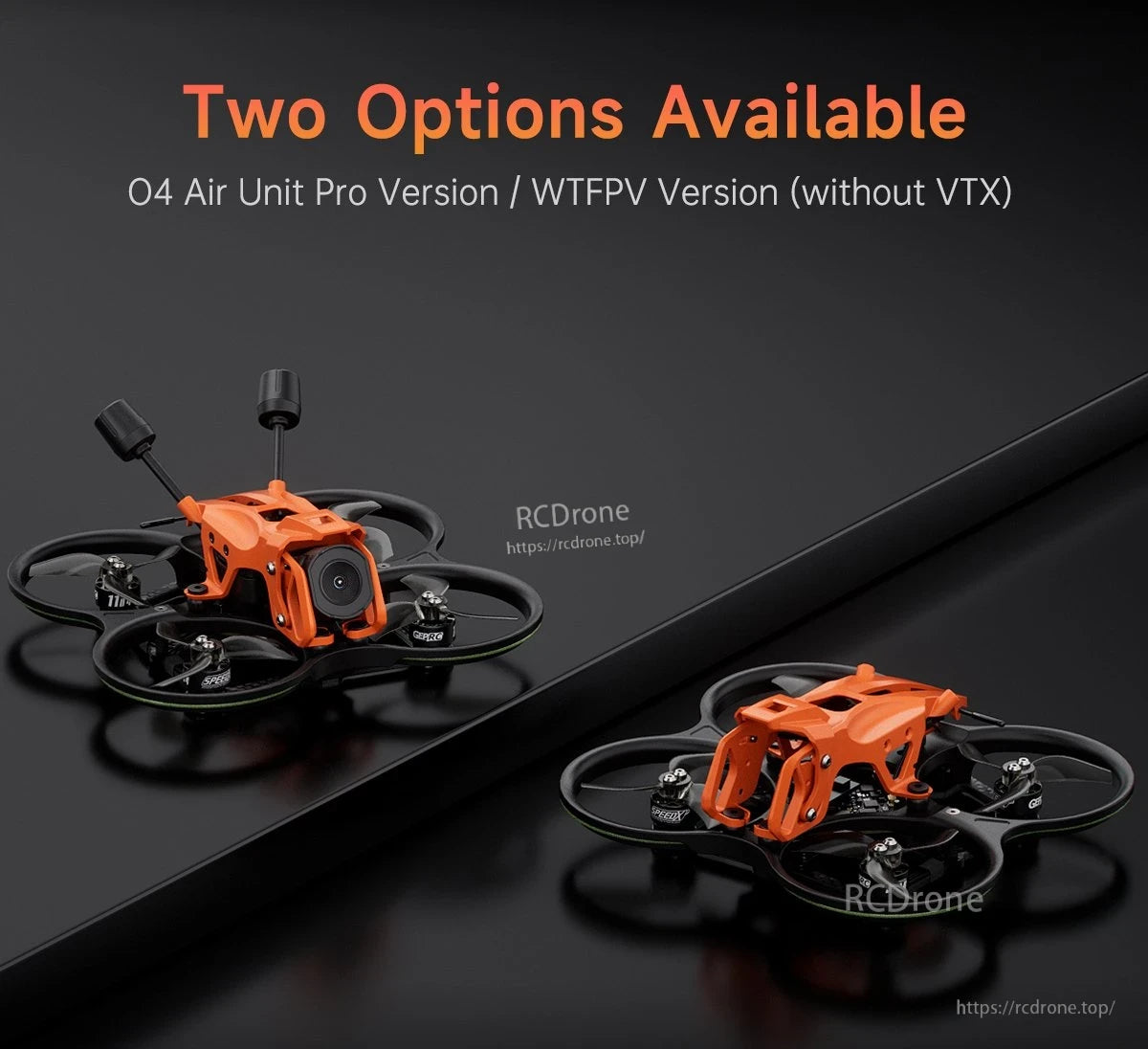

Toleo mbili za drone zinapatikana: O4 Air Unit Pro na WTFPV bila VTX. Mifano ya rangi ya rangi ya machungwa, propela za buluu, muundo wa kisasa kwenye uso mweusi.

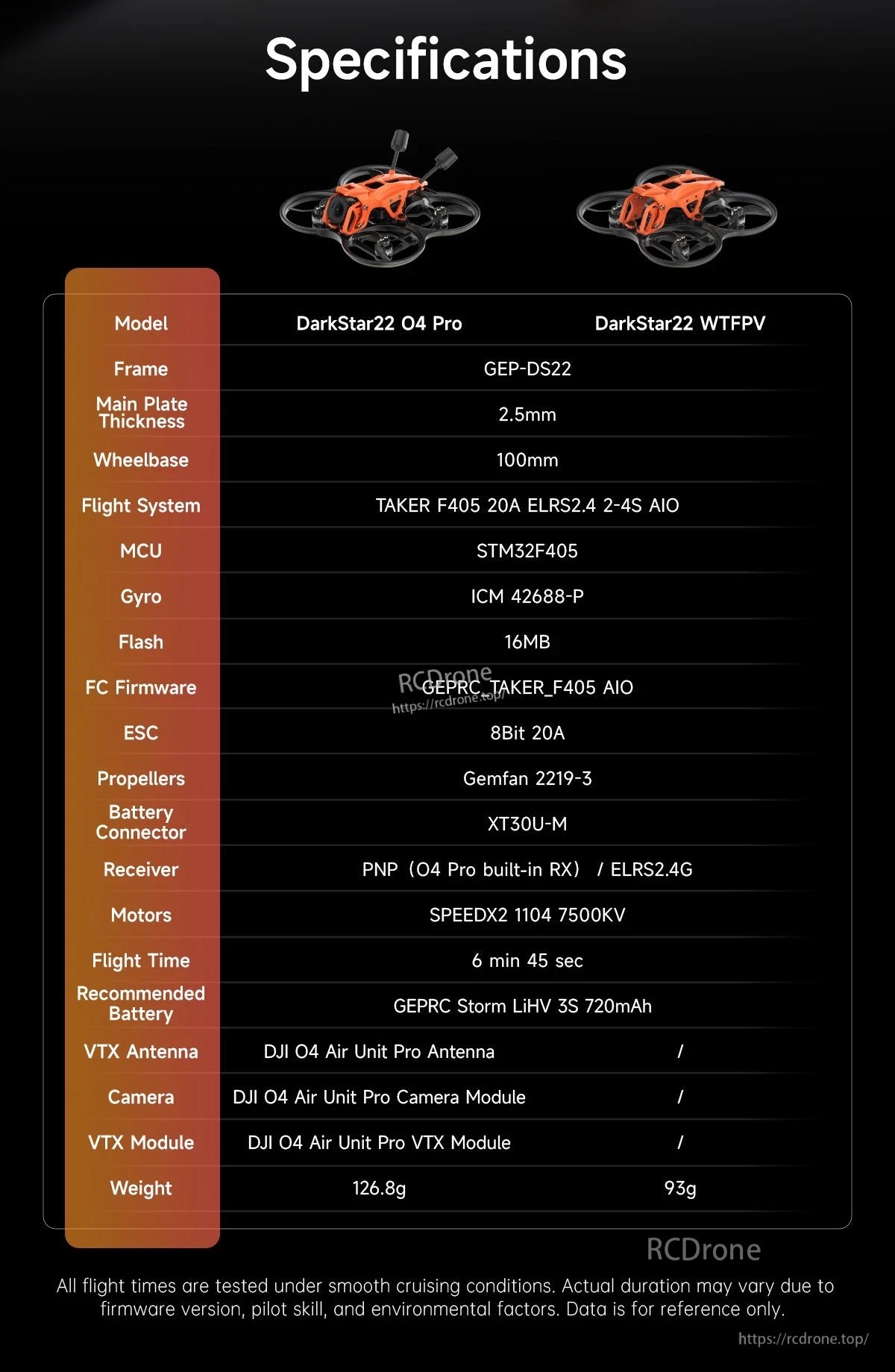

Mifano ya DarkStar22 O4 Pro na WTFPV ikilinganishwa: fremu, mfumo wa kuruka, motors, betri, uzito. O4 Pro inajumuisha kamera/VTX ya DJI; WTFPV haina hizo. Wakati wa kuruka ni 6m45s. Uzito: 126.8g dhidi ya 93g. Imejaribiwa chini ya hali za kusafiri.

DarkStar22 O4 Pro ELRS 2.4G drone kit yenye propela, sehemu za fremu, nyuzi, viscrew, na vifaa; usanidi unaweza kutofautiana.

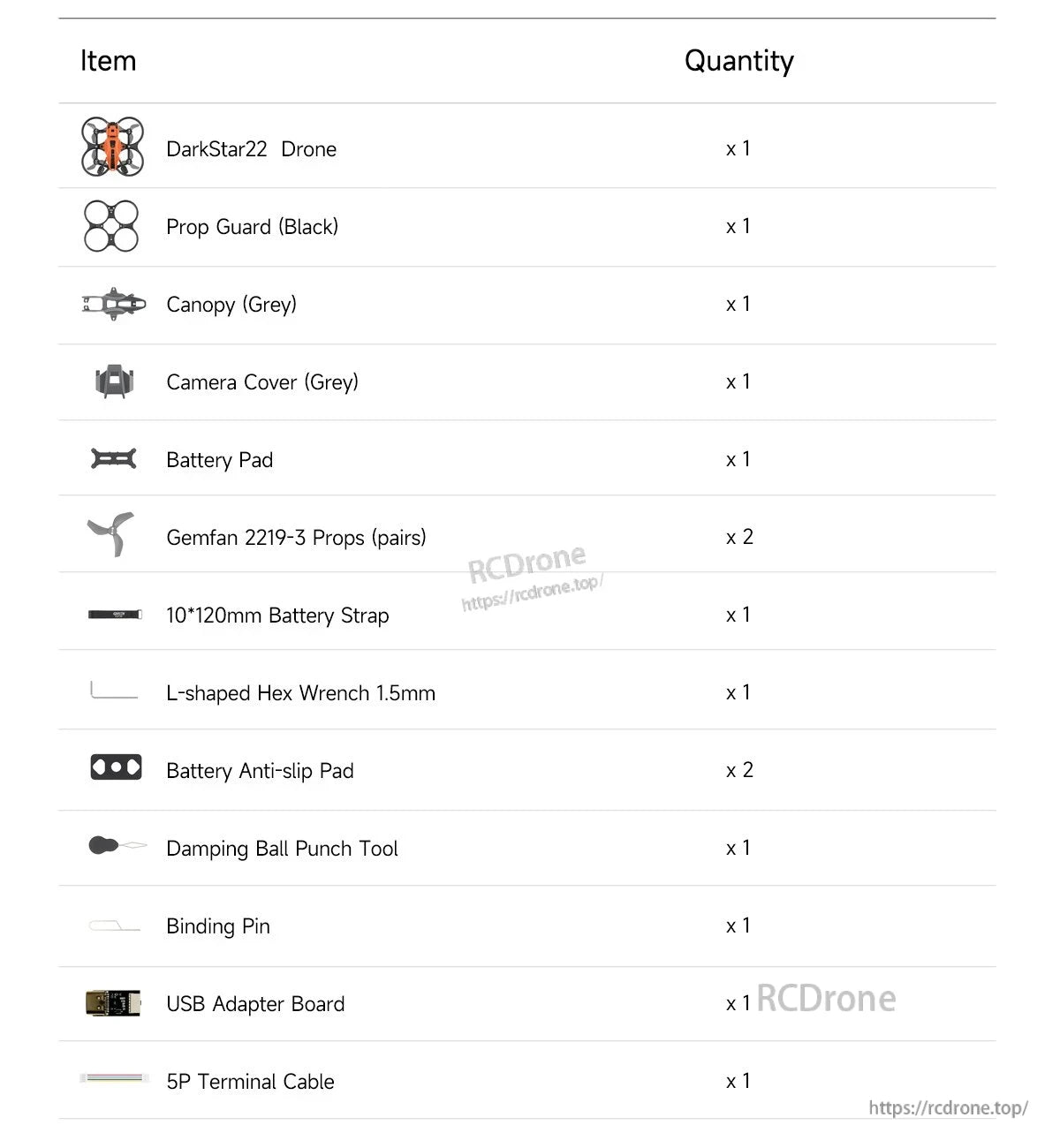

Kifurushi cha Drone DarkStar22 kinajumuisha drone, walinzi wa prop, canopy, kifuniko cha kamera, pad ya betri, props, mkanda, funguo, pad za kuzuia滑, chombo cha kupiga, pini ya kuunganisha, bodi ya USB, na kebo ya terminal. Kiasi kinatofautiana kwa kila kipengee.

Pakiti ya Viscrew vya Akiba inajumuisha mipira ya kupunguza (x2), viscrew mbalimbali vya M2 vya mduara (x4 kila mmoja: 7mm, 6mm, 4mm, 5mm), na viscrew vya M2*7 vya kujichora (x4).
