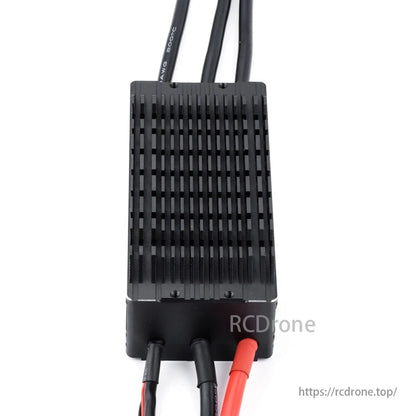

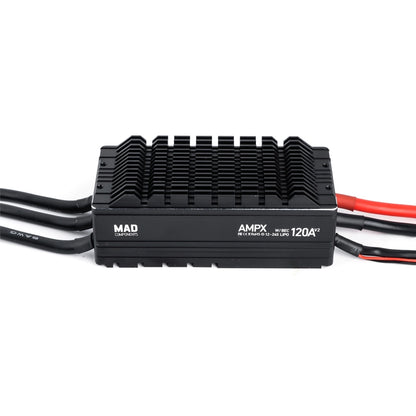

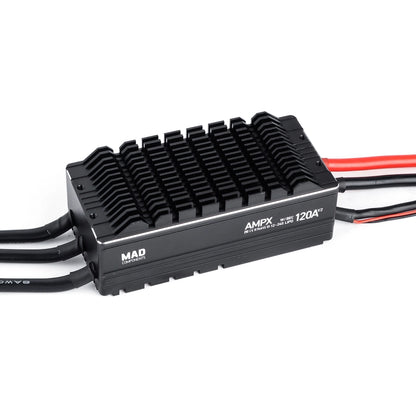

MAD AMPX 120A 12-24S HV Drone ESC

Muhtasari

The MAD AMPX 120A HV ESC ni kidhibiti cha kasi cha elektroniki cha utendaji wa juu (ESC) iliyoundwa kwa ajili ya 12-24S mifumo ya betri ya lithiamu. Inasaidia a mkondo unaoendelea wa 120A na vipengele Ulinzi wa IPX4, na kuifanya kufaa kwa uombaji wa UAV unaodai. ESC ina vifaa UNAWEZA mawasiliano, kuhakikisha uwasilishaji wa data katika wakati halisi na upatanifu na vidhibiti vya ndege. Pamoja na yake teknolojia ya synchronous freewheeling, inaongeza ulinganifu wa mdundo, ufanisi, na urejeshaji wa nishati otomatiki.

Sifa Muhimu

• Udhibiti wa throttle mbili: Inasaidia INAWEZA mdundo wa kidijitali na PWM analog throttle, kuweka kipaumbele CAN throttle kwa udhibiti sahihi.
• Wakati wa kujibu haraka: Huongeza kasi kutoka mwanzo hadi kasi kamili kwa haraka Sekunde 0.60.
• Imeboreshwa kwa injini za diski: Hutumia algoriti maalum ya udhibiti kwa uthabiti na utendakazi ulioboreshwa.
• Urejeshaji wa nishati otomatiki: Huongeza ufanisi wakati wa kupunguza kasi ya gari.
• Mawasiliano ya wakati halisi: Kiolesura cha CAN huwezesha muunganisho usio na mshono na vidhibiti vya ndege.
• Compact na rahisi kufunga: Mashimo ya skrubu yaliyowekwa kwa urahisi kwa kuwekwa kwa urahisi.
• Ishara za udhibiti zilizotengwa kikamilifu: Inaboresha usalama na kuegemea kwa kutenganisha ishara za udhibiti na usambazaji wa nguvu.

Kazi za Ulinzi

• Ulinzi wa Mzunguko Mfupi: Huzima pato kiotomatiki wakati mzunguko mfupi wa mzunguko umegunduliwa, kurejesha operesheni baada ya 100ms.
• Ulinzi wa Duka: Huweka upya throttle ikiwa duka la motor limegunduliwa na hatua kwa hatua kurejesha uendeshaji wa kawaida.
• Ulinzi wa Voltage: Hutoa kengele ikiwa voltage ya ingizo itaanguka chini 40V au inazidi 105V.
• Ulinzi wa Joto: Hupunguza pato joto la ESC linapozidi 125°C, kuzima saa 140°C na kupona saa 80°C.
• Ulinzi wa Kupoteza Kono: Inakata nguvu ikiwa hakuna ishara ya kununa inayopokelewa kwa zaidi ya 2 sekunde, kuirejesha wakati ishara inarudi.
• Ulinzi wa Kuanzisha: Huzuia kuzimwa mara moja kwa gari ikiwa itashindwa kuwasha tena ndani Sekunde 10.

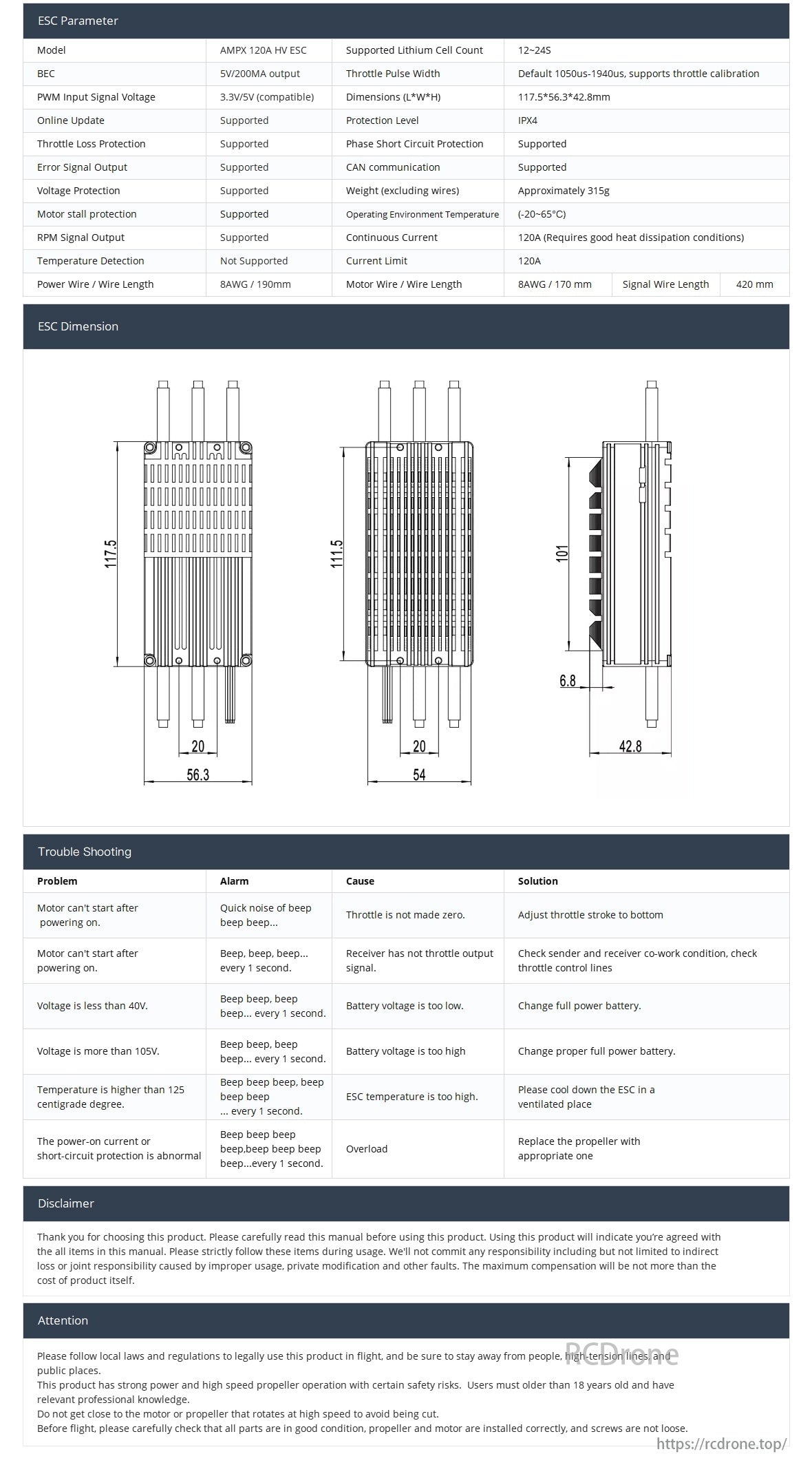

Vipimo vya Kiufundi

Kigezo	Maelezo
Mfano	MWENDAWAZIMU AMPX 120A HV ESC
Betri Inayotumika	12-24S Lithium
Inayoendelea Sasa	120A
Kikomo cha Sasa	120A
Pato la BEC	5V/200mA
Voltage ya Kuingiza ya PWM	3.3V/5V (inayotangamana)
Kiwango cha Ulinzi	IPX4
Vipimo (LWH)	117.5 * 56.3 * 42.8 mm
Uzito (bila kujumuisha waya)	~ 315g
Joto la Uendeshaji	-20°C hadi 65°C
Urefu wa Waya	8AWG (Nguvu: 190mm, Motor: 170mm), Mawimbi: 420mm

Uunganisho wa ESC & Wiring

• Waya Nyeusi: Ardhi
• Waya Mweupe: Ishara ya Throttle
• Waya wa Njano: Ishara ya Makosa
• Waya wa Bluu: Ishara ya RPM
• Waya Nyekundu: CANH
• Waya wa Kijani: CANL

Mwongozo wa utatuzi

Suala	Kengele	Sababu	Suluhisho
Motor haitaanza	Sauti ya kugonga	Throttle haiko kwenye sifuri	Rekebisha msisimko kwa kiwango cha chini
Hakuna jibu la gari	Beep kila sekunde	Hakuna mawimbi ya sauti kutoka kwa mpokeaji	Angalia mpokeaji na miunganisho
Onyo la voltage ya chini	Mlio, mlio...	Voltage ya betri chini ya 40V	Tumia betri iliyojaa kikamilifu
Onyo la voltage ya juu	Mlio, mlio...	Voltage ya betri inazidi 105V	Tumia betri inayofaa
Kuzidisha joto	Mlio wa haraka	Halijoto ya ESC inazidi 125°C	Ruhusu baridi kabla ya operesheni
Kupakia kupita kiasi	Mlio unaoendelea	Upakiaji wa magari	Tumia propela ya ukubwa sahihi

Vipengele vya Toleo la PPG (V3.0).

The Toleo la V3.0 inajumuisha a kazi ya breki na utangamano na a Kidhibiti cha PPG, inayoonyesha vigezo kama vile voltage, mkondo, nishati, halijoto ya ESC na mwinuko wa ndege. Mchanganyiko wa nguvu wa PPG unaopendekezwa ni pamoja na:

• AMPX 150A (12-24S) V3.0 na V135 35KV injini na 51X24 propeller (Msukumo wa Juu: 60kg)
• AMPX 200A (12-24S) V3.0 na injini ya M40C30 50KV na 47X13 propeller (Msukumo wa Juu: 70kg)
• AMPX 300A (12-24S) V3.0 na injini ya M50C35 40KV na 57X19 propela (Msukumo wa Juu: 90kg)

Bei & Lahaja

• Toleo la V2.0 (CAN & BEC pamoja) - $399.00
• Toleo la V3.0 (Pamoja na PPG) - Inapatikana na utendaji wa ziada.

Usalama na Uzingatiaji

• Fuata sheria na kanuni za mitaa za uendeshaji wa ndege zisizo na rubani.
• Epuka kuwasiliana kwa karibu na propela za kasi ya juu.
• Hakikisha vipengele vyote vimesakinishwa kwa usalama kabla ya safari ya ndege.
