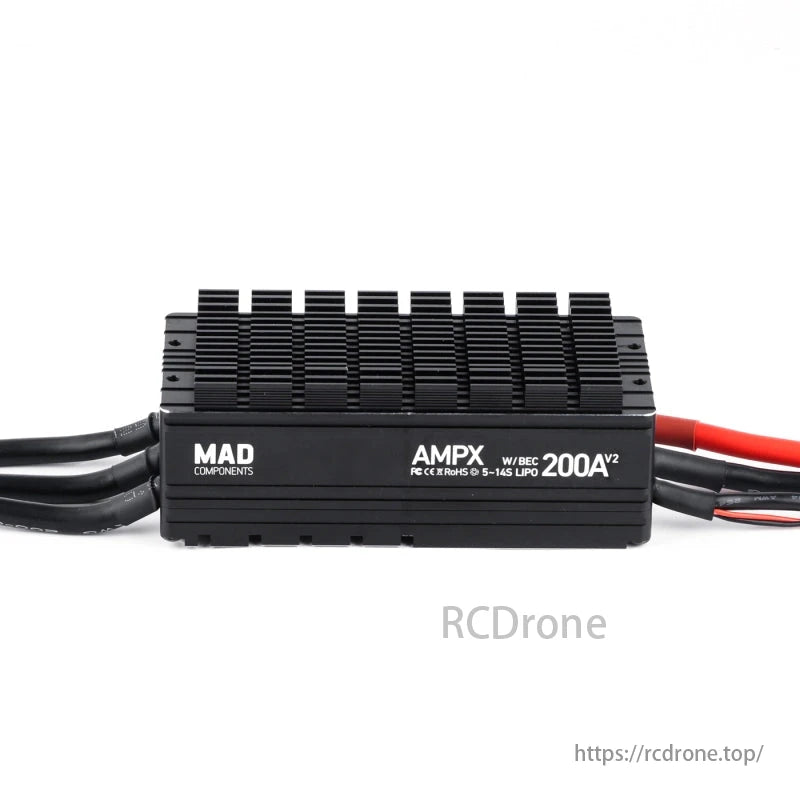

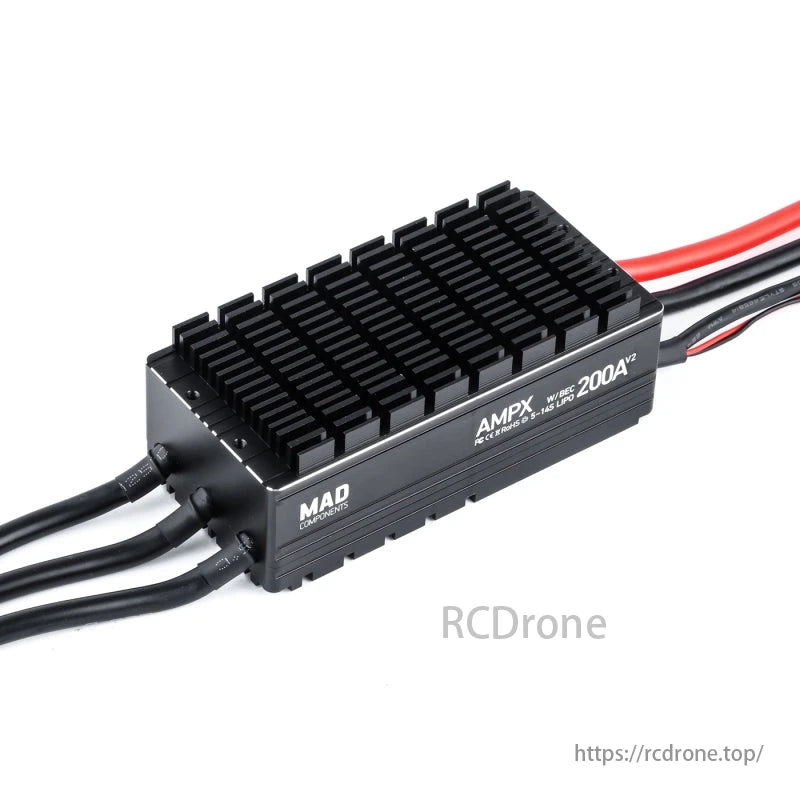

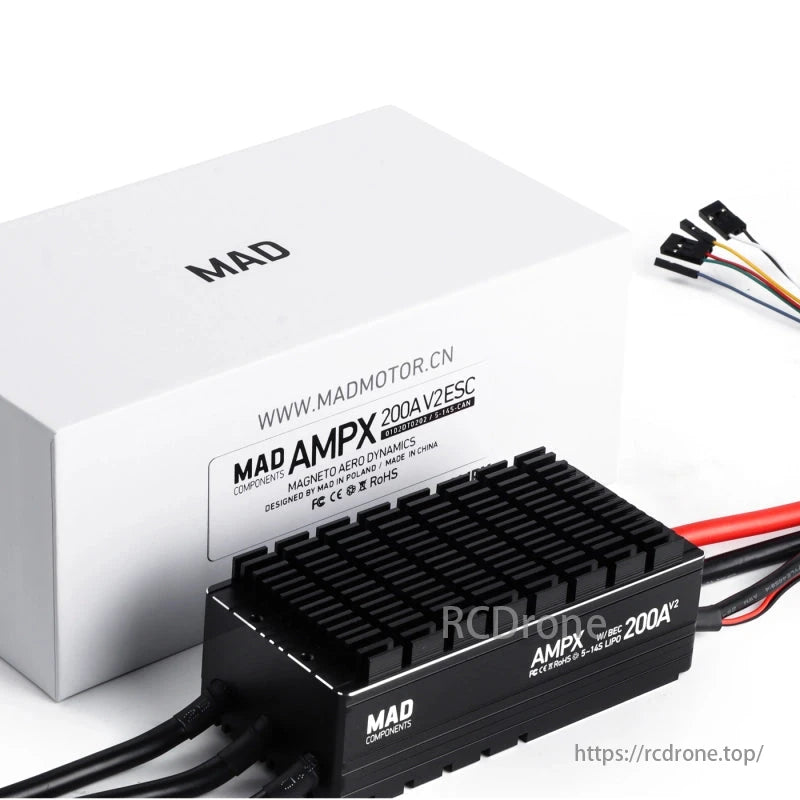

MAD AMPX 200A 5-14S Drone Esc

Muhtasari

The MWENDAWAZIMU AMPX 200A HV ESC V2.0 ni utendaji wa hali ya juu Kidhibiti Mwendo wa Kielektroniki (ESC) iliyoundwa kwa ajili ya utumizi mzito wa ndege zisizo na rubani. Kuunga mkono Ingizo la 5-14S LiPo (16V-64V). na kutoa a mkondo unaoendelea wa 200A, inahakikisha udhibiti wa motor wenye nguvu na imara. Na udhibiti wa midundo miwili (RPM + CAN), mawasiliano ya wakati halisi na vidhibiti vya ndege kupitia basi la CAN, na uwezo wa kuboresha programu., hii ESC imeundwa kwa ajili ya maombi ya kitaaluma ya UAV.

Sifa Muhimu

• Msururu wa Voltage pana: Inasaidia 5-14S LiPo (16V-64V) kwa utangamano wa nguvu nyingi.
• Ushughulikiaji wa Juu wa Sasa: Kuendelea 200A msaada wa sasa unahakikisha utoaji wa nguvu za juu.
• Mawasiliano ya Kina CAN: Huwasha ufuatiliaji wa wakati halisi wa voltage, sasa, hali ya joto, na uendeshaji.
• Udhibiti wa Kamio Mbili: RPM + INAWEZA kuhakikisha majibu sahihi ya koo na kuimarisha utulivu.
• Firmware Inaweza Kuboreshwa: Ushahidi wa siku zijazo na sasisho za firmware kwa uboreshaji wa utendaji.
• Teknolojia ya Uendeshaji wa Magurudumu ya Sawazisha: Inaboresha linearity kaba, kuendesha gari ufanisi, na kuwezesha ahueni ya nishati moja kwa moja.
• Pato la BEC: 5V/200mA kwa mahitaji ya ziada ya nguvu ya mfumo.
• Ulinzi wa Kupakia kupita kiasi: Kuanzisha upya kiotomatiki bila kikomo kwa kuimarishwa kwa usalama na kuegemea.
• Kazi za Ulinzi Imara: Mzunguko mfupi, duka, volteji, upotezaji wa kaba, uanzishaji, na ulinzi wa halijoto huhakikisha operesheni salama.
• Upatanifu Ulioboreshwa: Imependekezwa kwa matumizi na M25, V128, na V105 motors.

Vipimo vya Kiufundi

Mfano	MAD AMPX 200A HV ESC
Voltage inayoungwa mkono	16V - 64V (5-14S LiPo)
Inayoendelea Sasa	200A
Kikomo cha Sasa	200A
Pato la BEC	5V / 200mA
Kiwango cha Ulinzi	IPX4
Mawimbi ya Kuingiza ya PWM	3.3V/5V (inayotangamana)
Upana wa Pulse ya Throttle	Chaguomsingi 1050us-1940us, inaauni urekebishaji wa sauti
Ulinzi wa Awamu ya Mzunguko Mfupi	Imeungwa mkono
Ulinzi wa Kupoteza Koo	Imeungwa mkono
Ulinzi wa Duka la Magari	Imeungwa mkono
Ulinzi wa Voltage	Imeungwa mkono
Joto la Uendeshaji	-20°C hadi 65°C
Vipimo (LWH)	117.5 × 56.3 × 42.8 mm
Uzito	~320g (bila kujumuisha waya)
Waya ya Nguvu / Urefu	8AWG / 190mm
Waya ya Magari / Urefu	8AWG / 170mm
Waya wa Mawimbi / Urefu	420 mm

Kazi za Ulinzi

• Ulinzi wa Mzunguko Mfupi: Huzima kiotomatiki pato na kuwasha tena baada ya 100ms.
• Ulinzi wa Duka: Hurejesha utendakazi wa kawaida kwa kurudisha sauti ya sifuri na kusonga mbele tena.
• Ulinzi wa Voltage: Huzuia uendeshaji wakati voltage ya betri iko chini ya 16V au zaidi ya 64V.
• Ulinzi wa Joto: Hupunguza pato kwa 125°C, huzima saa 140°C, na huanza tena utendakazi wa kawaida inapopozwa 80°C.
• Ulinzi wa Kupoteza Kono: Inapunguza nguvu baada ya 2 sekunde ya upotezaji wa ishara na urejeshaji wakati wa kuunganishwa tena.
• Ulinzi wa Kuanzisha: Hufunga pato ikiwa injini itashindwa kuanza ndani Sekunde 10.
• Ulinzi wa Kupakia kupita kiasi: Inasaidia kuanzisha upya kiotomati bila kikomo kwa operesheni inayoendelea.

Muunganisho na Usanidi wa ESC

The AMPX 200A V2.0 vipengele a CAN mawasiliano interface kwa ushirikiano usio na mshono na vidhibiti vya ndege. The kazi ya kurekebisha throttle inahakikisha udhibiti sahihi, wakati Matokeo ya ishara ya PWM na RPM ruhusu upatanishi bora wa gari.
