MAD AMPX 60A (5-14S HV) Drone ESC Msaada PWM + Can

Muhtasari

The MWENDAWAZIMU AMPX 60A V2.0 ESC ni a kidhibiti cha kasi cha elektroniki cha utendaji wa juu (ESC) iliyoundwa kwa ajili ya maombi ya drone, kuunga mkono Betri za LiPo za 5-14S (16V-64V). Pamoja na a mkondo unaoendelea wa 40A na a kiwango cha juu cha sasa cha 48A, hii IPX4-iliyokadiriwa ESC inahakikisha utendakazi bora, ulinzi wa hali ya juu, na mawasiliano ya bure ya CAN kwa ufuatiliaji wa udhibiti wa ndege wa wakati halisi. The Mfano wa V2.0 hutambulisha kudhibiti kaba mbili (PWM + CAN), kuwasha upya upakiaji kiotomatiki, na uboreshaji wa programu dhibiti, na kuifanya chaguo bora kwa utumizi wa kitaalam wa UAV.

---

Sifa Muhimu

• Inaauni 5-14S LiPo (16V-64V)
• Udhibiti wa midundo miwili (PWM + CAN)
• Mkondo unaoendelea: 40A | Upeo wa sasa: 48A
• Kiwango cha ulinzi cha IPX4 - Ustahimilivu wa maji na vumbi
• Programu dhibiti inaweza kuboreshwa kwa ajili ya uboreshaji wa siku zijazo
• Ulinzi wa upakiaji mwingi kwa kuwasha upya kiotomatiki
• Mawasiliano ya muda halisi ya CAN kwa voltage, sasa, halijoto, na hali ya uendeshaji
• Jibu la haraka la gari - sekunde 0.25 pekee kutoka kwa uvivu hadi kasi kamili
• Algorithm iliyoboreshwa ya motors za diski zinazohakikisha utangamano wa hali ya juu na uendeshaji laini
• Uendeshaji huru wa kusawazisha kwa ufanisi ulioboreshwa na uokoaji wa nishati
• Usaidizi wa urekebishaji wa throttle kwa udhibiti sahihi wa gari

---

Kazi za Ulinzi

• Ulinzi wa Mzunguko Mfupi - Kuzima kiotomatiki na uokoaji wa 100ms.
• Ulinzi wa Duka - Kuweka upya koo kunahitajika kwa kuwezesha tena.
• Ulinzi wa Voltage - Huzuia kuanza chini ya 16V au zaidi ya 64V.
• Ulinzi wa Joto - Hupunguza utoaji wa nishati ifikapo 125°C, kuzima kiotomatiki kwa 140°C, na kurejesha kwa 80°C.
• Ulinzi wa Kupoteza Koo - Inakata nguvu ikiwa ishara imepotea kwa zaidi ya sekunde 2.
• Ulinzi wa Kuanzisha - Inahakikisha usalama kwa kuhitaji kuweka upya kaba ikiwa injini itashindwa kuwasha.

---

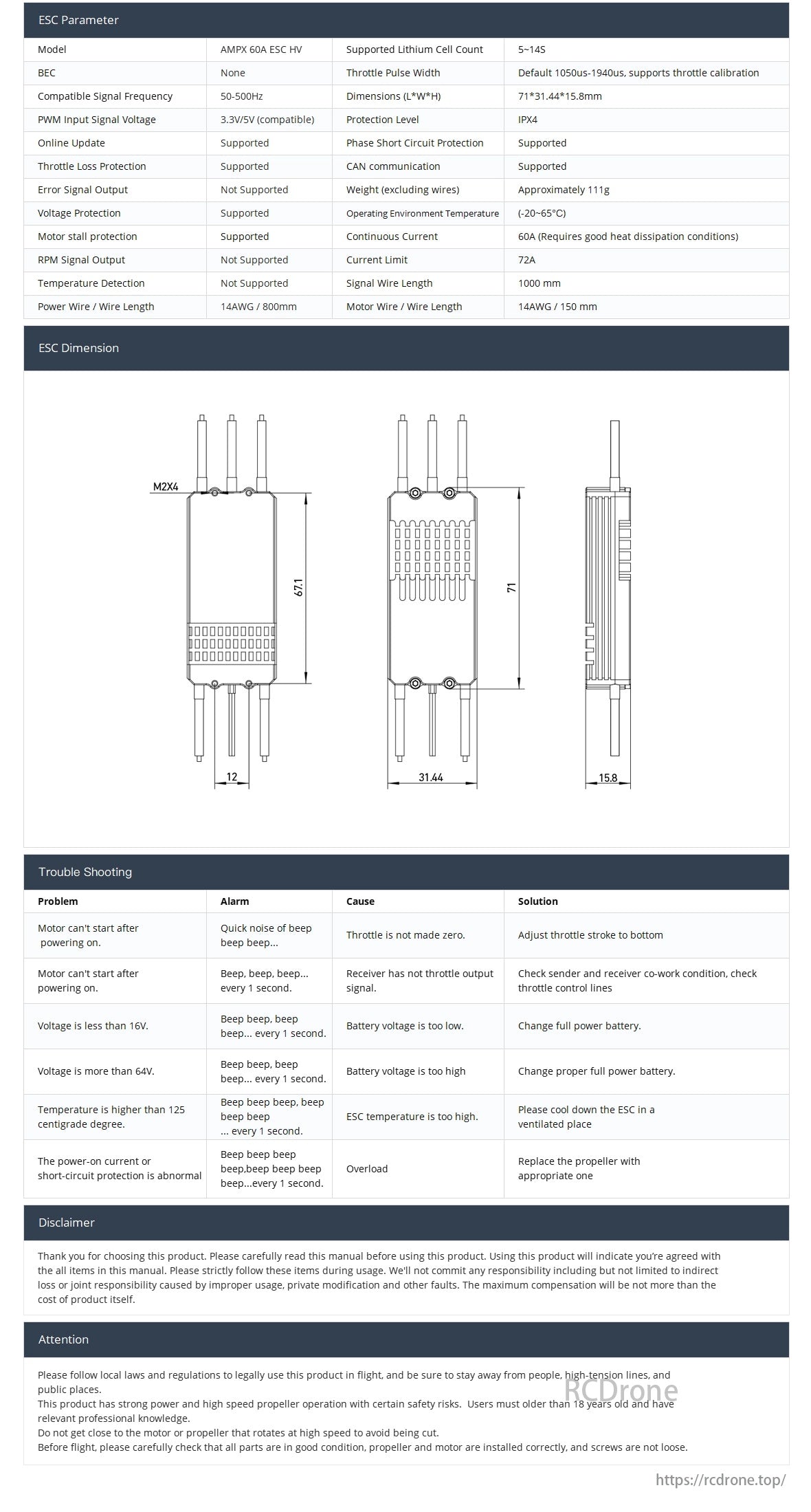

Vigezo vya ESC

Vipimo	Maelezo
Mfano	AMPX 60A ESC HV
Betri Inayotumika	5-14S LiPo (16V-64V)
Inayoendelea Sasa	40A
Kilele cha Sasa	48A
BEC	Hakuna
Kiwango cha Ulinzi	IPX4
Mzunguko wa Mawimbi	50-500Hz
Voltage ya Ishara ya PWM	3.3V/5V inaoana
Ulinzi wa Awamu ya Mzunguko Mfupi	Imeungwa mkono
Ulinzi wa Kupoteza Koo	Imeungwa mkono
UNAWEZA Mawasiliano	Inatumika (Kipengele cha V2.0)
Uboreshaji wa Firmware	Imeungwa mkono (V2.Kipengele 0)
Uzito wa ESC	~111g (bila kujumuisha nyaya)
Joto la Uendeshaji	-20°C hadi 65°C
Urefu wa Waya wa Mawimbi	1000 mm
Waya ya Nguvu	14AWG / 800mm
Waya ya Magari	14AWG / 150mm

---

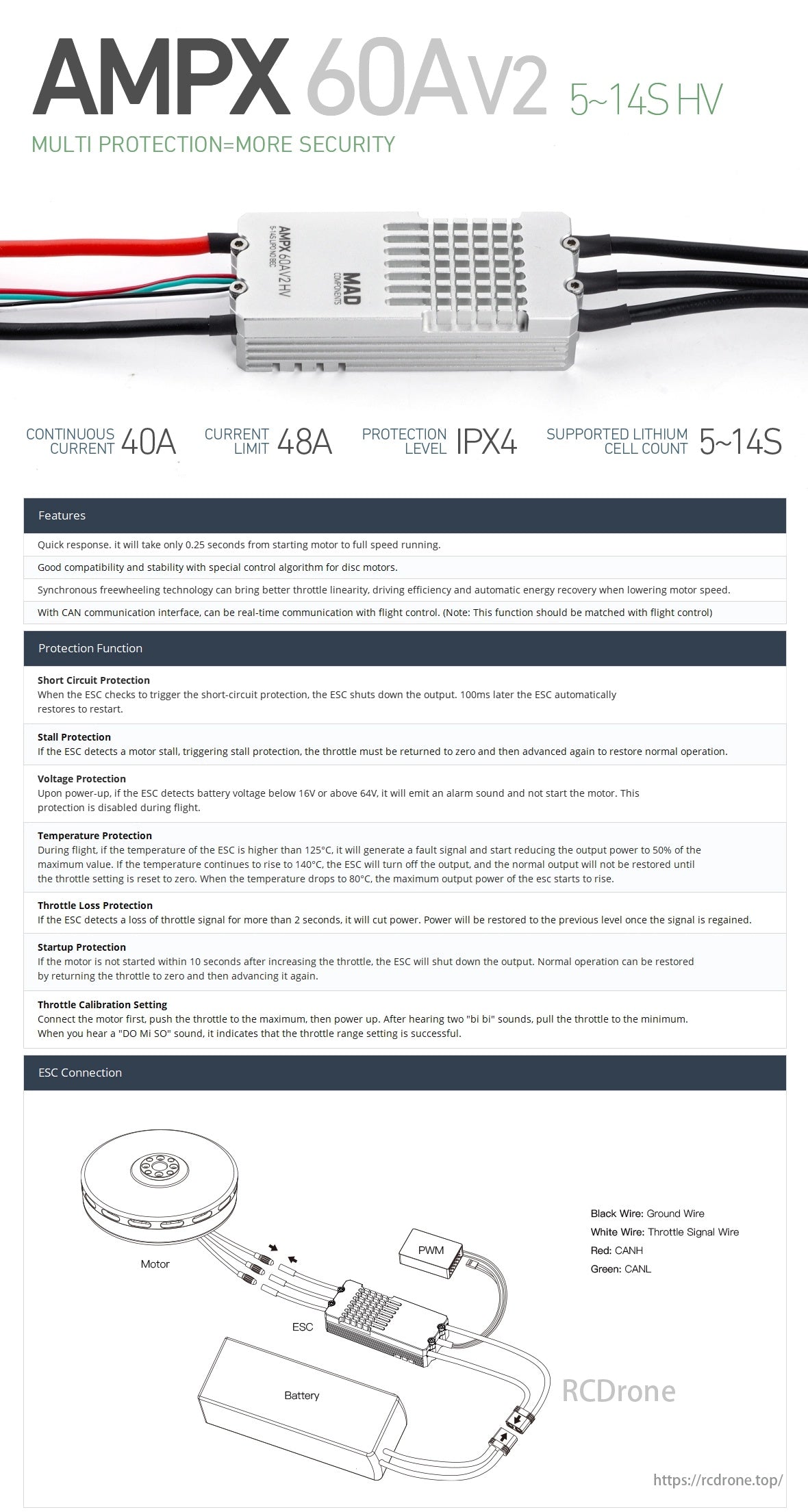

Mwongozo wa Uunganisho wa ESC

• Waya Nyeusi - Waya ya ardhini
• Waya Mweupe - Waya ya Mawimbi ya Throttle
• Waya Nyekundu - CANH
• Waya wa Kijani – CANL

AMPX 60A V2.0 inasaidia mawasiliano ya CAN, kuruhusu ufuatiliaji wa wakati halisi wa voltage, sasa, hali ya joto, na hali ya uendeshaji kupitia udhibiti wa ndege.

---

Mwongozo wa utatuzi

Tatizo	Sauti ya Kengele	Sababu	Suluhisho
Motor haitaanza	Mlio... Mlio	Throttle haijawekwa kuwa sifuri	Kurekebisha kaba hadi chini
Hakuna jibu la gari baada ya kuwasha	Beep kila sekunde	Hakuna mawimbi ya sauti yaliyogunduliwa	Angalia mpokeaji na udhibiti wa nyaya
Voltage chini sana (<16V)	Mlio wa kelele	Voltage ya betri iko chini	Chaji betri
Voltage juu sana (> 64V)	Beep beep beep	Voltage ya betri iko juu sana	Tumia betri inayofaa
Kiwango cha Juu cha ESC (>125°C)	Beep beep beep	ESC ina joto kupita kiasi	Poza ESC katika eneo lenye uingizaji hewa
Overload au mzunguko mfupi	Mlio unaoendelea	Mzigo kupita kiasi kwenye ESC	Tumia propeller inayofaa

---

Kwa nini Chagua MAD AMPX 60A V2.0 ESC?

1. Advanced CAN Integration - Hutoa imefumwa mawasiliano ya wakati halisi na udhibiti wa ndege kwa usalama na ufuatiliaji ulioimarishwa.
2. Vipengele vya Ulinzi vya Kuaminika - Mzunguko mfupi, duka, voltage, na ulinzi wa joto kuhakikisha usalama wa juu na utendaji.
3. Imeboreshwa kwa Programu za Drone - Imeundwa mahsusi kwa mifumo ya UAV yenye utendaji wa juu, kuhakikisha ufanisi na uendeshaji laini.
4. Uthibitisho wa Baadaye na Uboreshaji wa Firmware - Sasisha ESC yako na sasisho za firmware za siku zijazo.
5. Ufanisi wa Nishati ulioimarishwa - Uendeshaji huru wa kusawazisha inaboresha laini ya kaba, ufanisi wa kuendesha gari, na maisha ya gari.

The MAD AMPX 60A V2.0 ESC ni chaguo bora kwa wapenda UAV na wataalamu, sadaka ulinzi wenye nguvu, mawasiliano ya CAN, na uboreshaji wa programu dhibiti. Ikiwa unaunda a drone yenye utendaji wa juu au kuboresha yako mfumo wa ndege uliopo, hii high-voltage ESC inatoa ufanisi, kuegemea, na vipengele vya kisasa.
