Mad Eastwind 80A Bldc 6-14S Drone Esc

Muhtasari

The MWENDAWAZIMU EASTWIND 80A BLDC ESC ni mtaalamu wa daraja Kidhibiti Mwendo wa Kielektroniki (ESC) iliyoundwa kwa ajili ya UAVs, kutoa ufanisi wa hali ya juu, uthabiti, na udhibiti sahihi wa mkao. Kuunga mkono Betri za 6S-14S za LiPo, ESC hii inatoa a 40A ya sasa ya kuendelea na a kilele cha 80A kwa sekunde 10, kuhakikisha utendakazi dhabiti kwa programu za hali ya juu za ndege zisizo na rubani. Vifaa na Ulinzi wa IP55, inatoa kudumu katika mazingira magumu, na kuifanya kuwa bora kwa shughuli za viwanda na biashara za ndege zisizo na rubani.

Sifa Muhimu

• Utendaji wa Juu & Utulivu - Imeboreshwa kwa UAVs, kutoa majibu laini ya koo na kuingiliwa chini.
• Utangamano Wide - Inasaidia Ishara za udhibiti wa throttle PWM (3.3V/5V) na masafa ya 50-500Hz, inaoana na vidhibiti mbalimbali vya ndege vya UAV.
• Ufuatiliaji wa Hali ya Juu wa Telemetry na Wakati Halisi - Hutoa matokeo ya data ya wakati halisi ikijumuisha Voltage ya ESC, sasa, halijoto, na hali ya hitilafu (voltage kupita kiasi, chini-voltage, mzunguko mfupi wa MOS, upungufu wa throttle, nk.).
• Uwezo wa Kuweka Data - Maduka ya ndani Dakika 40 za data ya ndege ya wakati halisi, kusaidia katika uchanganuzi wa utendaji na utatuzi wa matatizo.
• Hali Iliyosawazishwa ya Kuendesha Magurudumu Huru - Imewezeshwa kwa chaguo-msingi ili kuongeza ufanisi na kupunguza kupoteza nguvu.
• Kiharusi cha Throttle cha PWM kinachoweza kubinafsishwa - Inaweza kurekebishwa kati ya 1050-1950μs kwa udhibiti sahihi na utangamano na motors tofauti.
• Usaidizi wa Kuboresha Firmware - Inaruhusu sasisho rahisi za programu kwa utendakazi ulioboreshwa.
• Rugged & Kuaminika - IP55-iliyokadiriwa na mipako ya nano, kuhakikisha upinzani wa vumbi na maji. Kiwango cha ulinzi kinaweza kuimarishwa IP65 juu ya ombi.

Vipimo vya Kiufundi

Mfano	Upeo wa Sasa (sekunde 10)	Inayoendelea Sasa	Msaada wa Betri ya LiPo	Hali IMEWASHA/ZIMWA	Uzito (Pamoja na Kebo)	Vipimo (LWH)
MAD EASTWIND 80A BLDC	80A	40A	6S-14S	Muendelezo wa Usawazishaji	107g	84×35×20.7mm

Wiring & Muunganisho

• Ingiza Waya za Nguvu: 12AWG Nyekundu/Nyeusi Silicone Waya
• Waya za Nguvu za Pato: 14AWG Waya Nyeusi za Silicone
• Kebo ya Mawimbi: Kebo ya msingi yenye ngao tano yenye mipako nyeusi ya nje
• Pinout ya Cable ya ESC:
  1. Cable Chanya (Nyekundu)
  2. Kebo ya Nguvu Hasi (Nyeusi)
  3. GND (Nyeusi)
  4. Kebo ya Throttle (Nyeupe)
  5. GND (njano)
  6. Kebo ya Ugavi wa Nguvu ya ESC 5V (Nyekundu)
  7. Kebo ya Mawimbi ya Data ya Pato (Kijani)

Urekebishaji na Maonyo ya Usalama ya ESC PWM

• Hakikisha ESC zote katika mfumo wa copter nyingi husawazishwa ili kuzuia tabia ya kukaba isiyolingana.
• Modi ya Kuendesha Magurudumu ya Kusawazisha hutoa athari ya kusimama na voltage ya reverse; tumia a usambazaji wa umeme unaofaa ili kuepuka uharibifu wa ESC.

Maombi

• UAV za Viwanda na Biashara
• Drones za Picha za Angani
• Drones za Kunyunyizia Kilimo
• Ndege zisizo na rubani za Kuinua Nzito na Usafirishaji
• Kuchunguza na Kuchora Ramani za Ndege zisizo na rubani

Maelezo

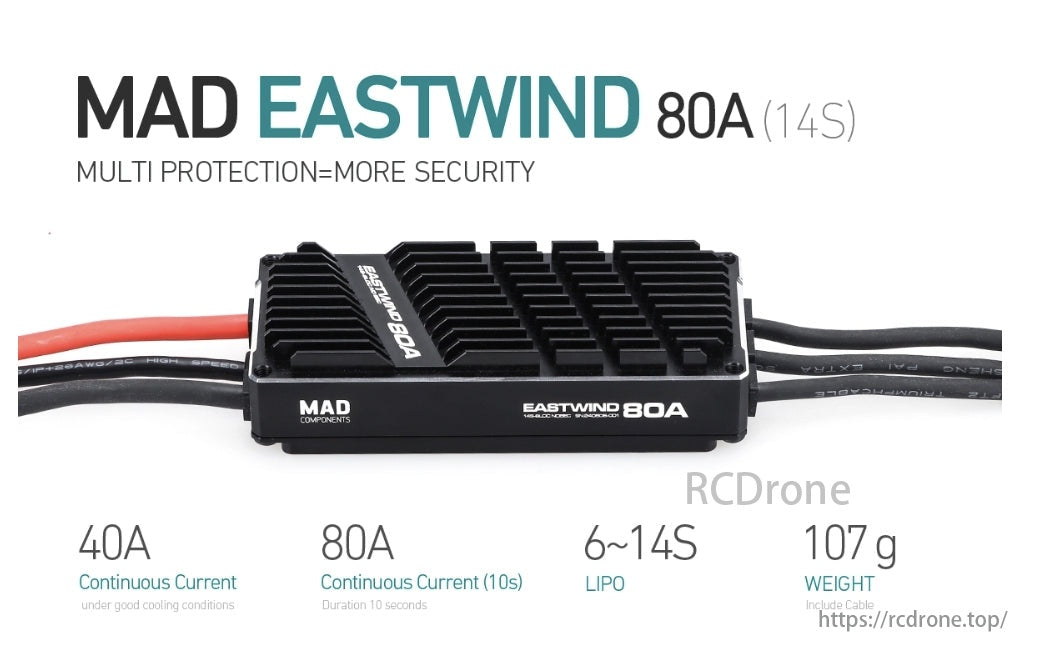

MAD EASTWIND 80A (14S) inatoa ulinzi mbalimbali na usalama ulioimarishwa. Inaauni 40A inayoendelea ya sasa chini ya upoaji mzuri, 80A kwa sekunde 10, 6-14S LIPO, na uzani wa 107g pamoja na kebo.

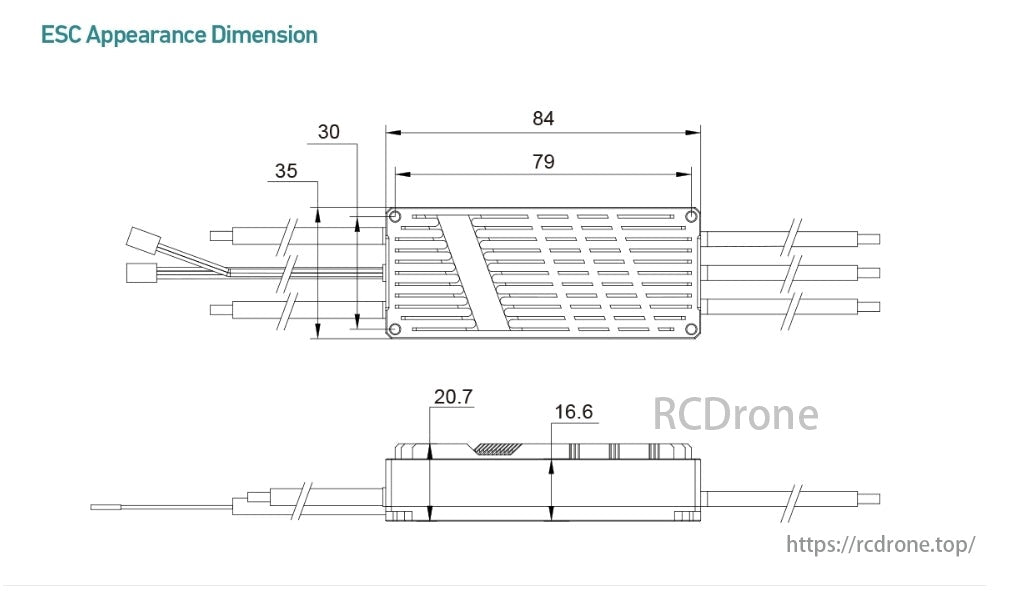

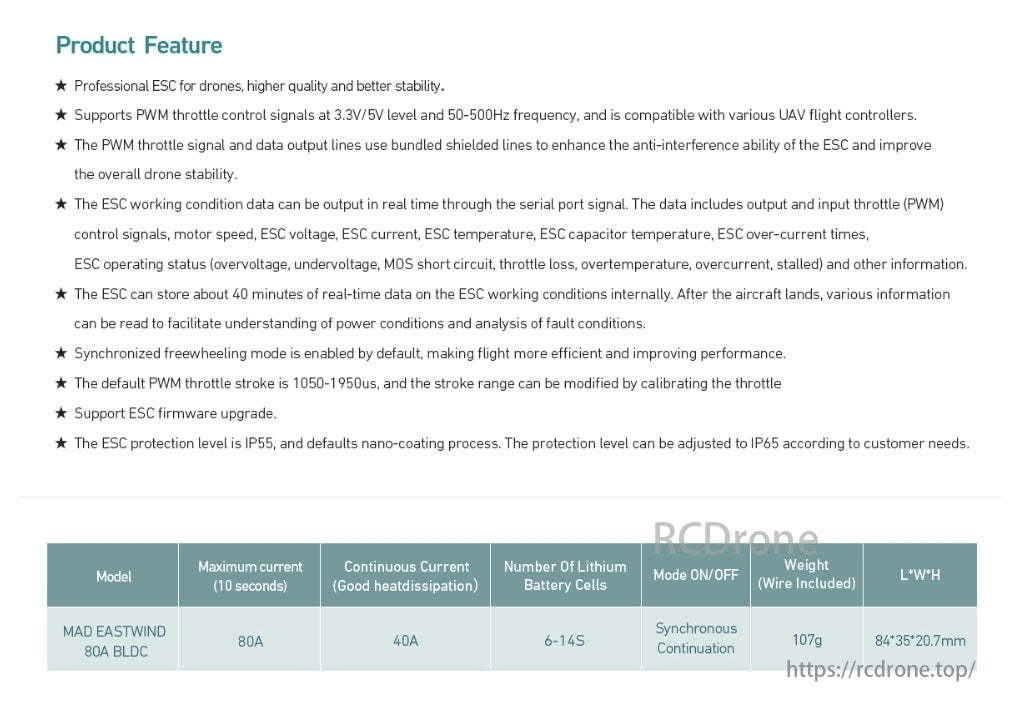

ESC ya kitaalamu ya drones inatoa ubora wa juu na utulivu. Inaauni mawimbi ya PWM, laini zenye ngao zilizounganishwa, matokeo ya data ya wakati halisi, dakika 40 za hifadhi ya ndani, hali ya uendeshaji huru iliyosawazishwa, kiharusi cha PWM kinachoweza kugeuzwa kukufaa, uboreshaji wa programu dhibiti na ulinzi wa IP55. Maelezo ya muundo wa MAD EASTWIND 80A BLDC yametolewa.

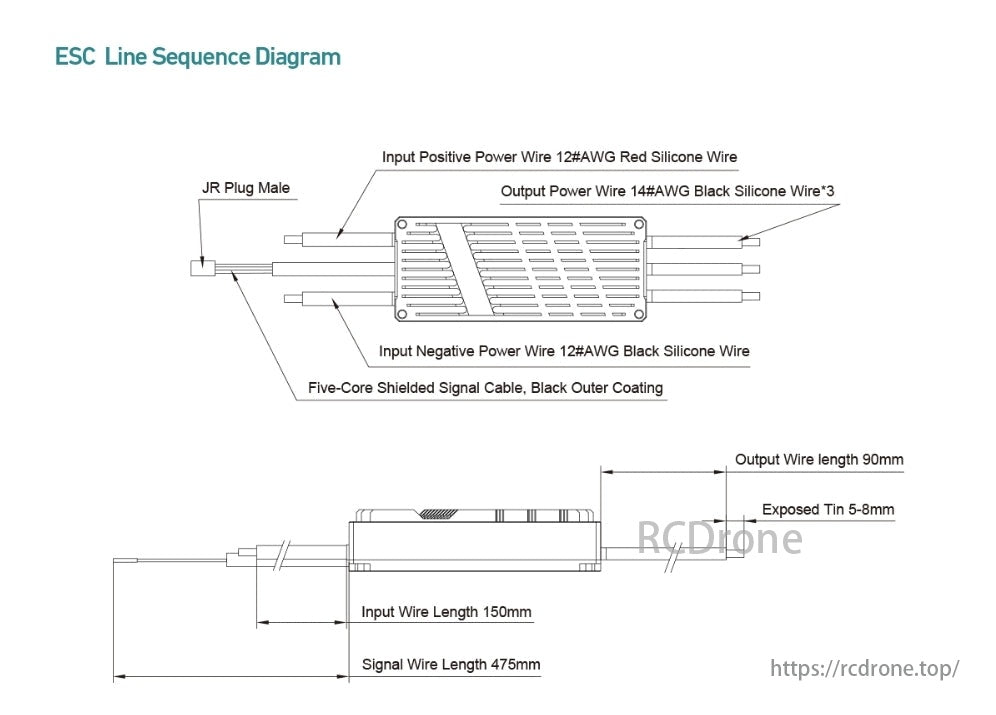

Mchoro wa Mfuatano wa Mstari wa ESC unaeleza miunganisho ya nyaya: Plug ya JR ya Kiume, 12#AWG waya za silikoni nyekundu na nyeusi kwa nguvu ya kuingiza, 14#AWG waya nyeusi ya kutoa, kebo ya mawimbi yenye ngao tano. Urefu wa waya uliobainishwa kwa ingizo, pato na mawimbi.

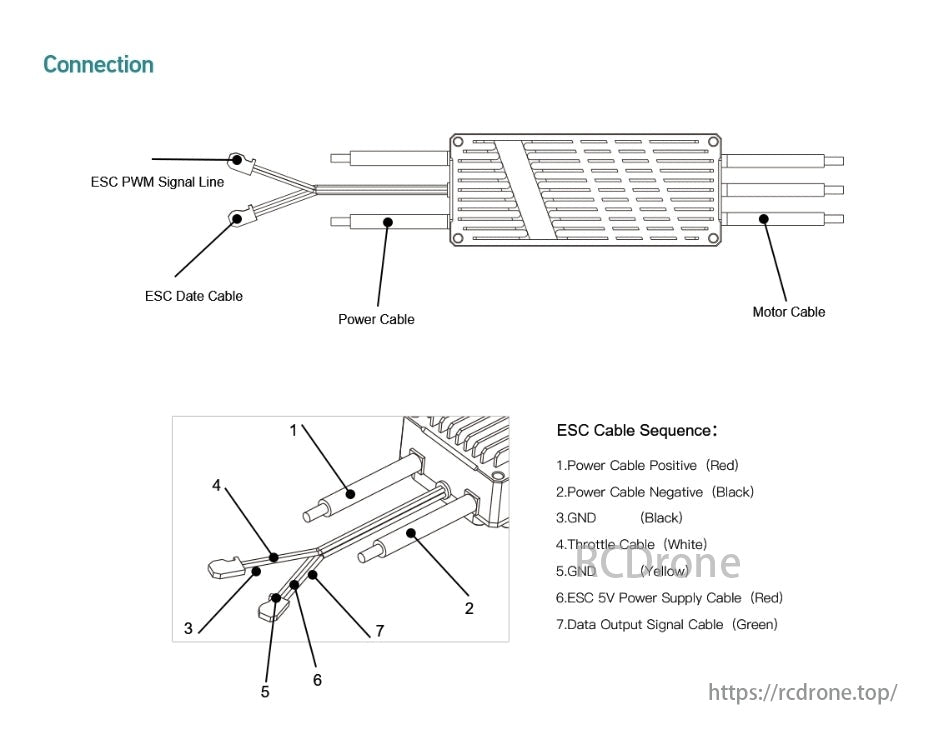

Mchoro wa muunganisho unaonyesha laini ya mawimbi ya ESC PWM, kebo ya data, kebo ya umeme, na kebo ya gari. Mfuatano wa kebo ya ESC unajumuisha nishati, GND, throttle, usambazaji wa 5V, na kebo za mawimbi ya data.

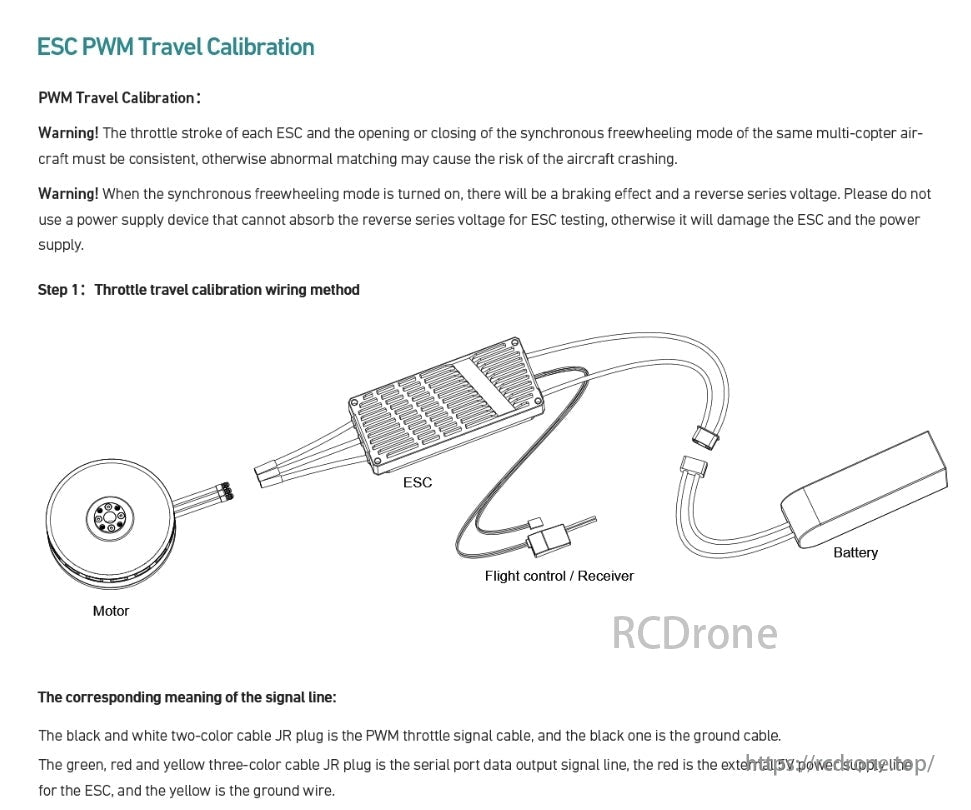

Urekebishaji wa Usafiri wa ESC PWM unahusisha kuhakikisha mipangilio ya hali ya mzunguko na hali ya gurudumu ili kuzuia ajali. Tumia usambazaji wa umeme unaofaa kwa majaribio. Unganisha injini, ESC, kidhibiti/kipokezi cha ndege na betri kama inavyoonyeshwa. Cable nyeusi / nyeupe ni PWM throttle; kijani/nyekundu/njano ni pato la data la bandari.

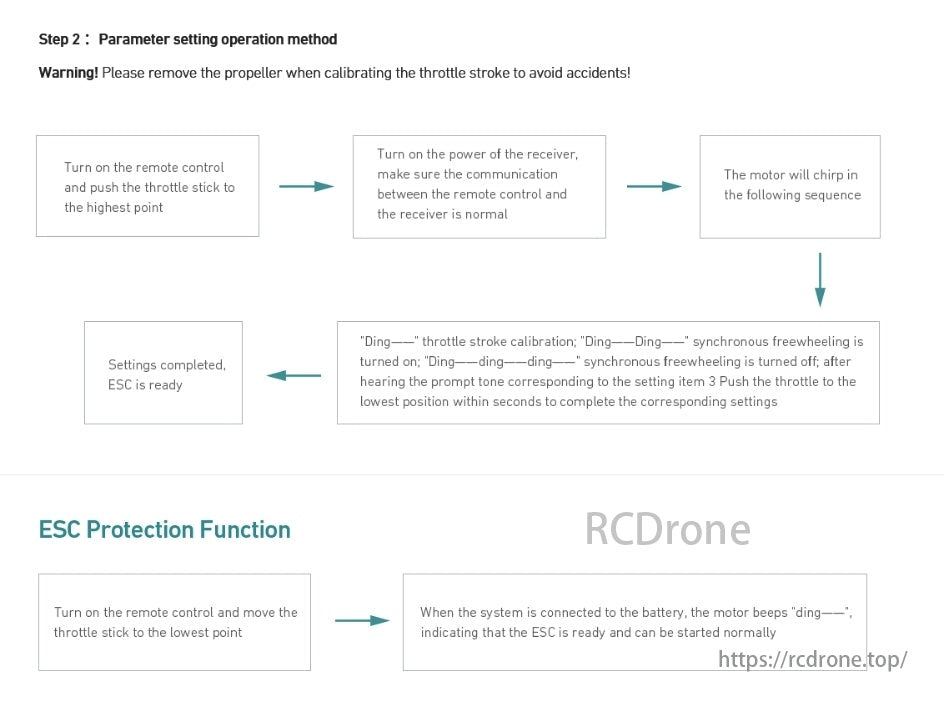

Hatua ya 2: Mbinu ya uendeshaji ya kuweka parameta. Onyo! Ondoa propela wakati wa kusawazisha kiharusi cha throttle ili kuepuka ajali. Washa kidhibiti cha mbali, sukuma kijiti cha kusukuma hadi sehemu ya juu zaidi, hakikisha mawasiliano ni ya kawaida. Motor hulia kwa mlolongo wa kusawazisha. Mipangilio imekamilika; ESC iko tayari. Kazi ya Ulinzi ya ESC: Sogeza kijiti cha kusukuma hadi sehemu ya chini kabisa. Milio ya magari "ding," ikionyesha utayari wa ESC.

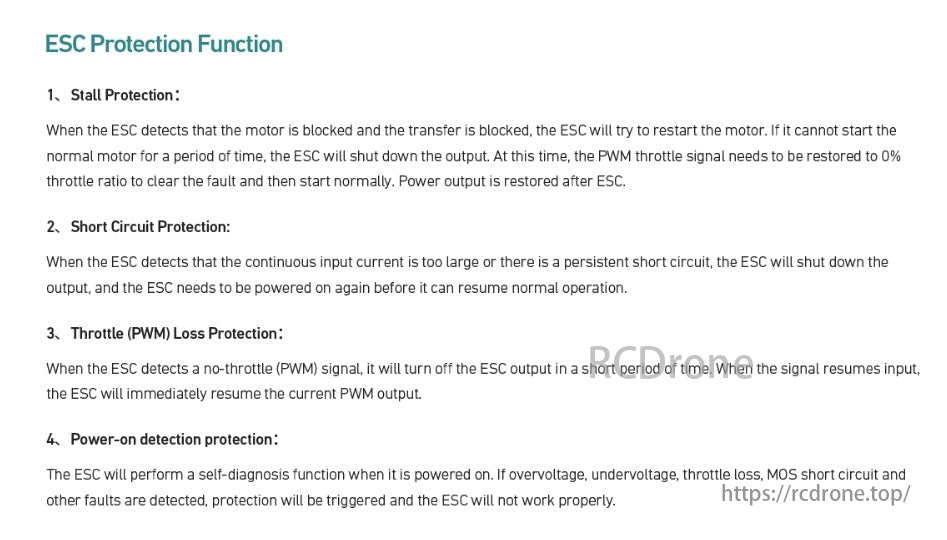

Kazi ya Ulinzi ya ESC inajumuisha duka, mzunguko mfupi, upotezaji wa sauti, na utambuzi wa kuwasha. Huwasha tena injini, huzima matokeo ya hitilafu, na kuendelea na uendeshaji masuala yanapotatuliwa. Uchunguzi wa kujitegemea hutambua juu / chini ya voltage, kupoteza kwa throttle, mzunguko mfupi wa MOS, kuhakikisha uendeshaji salama.

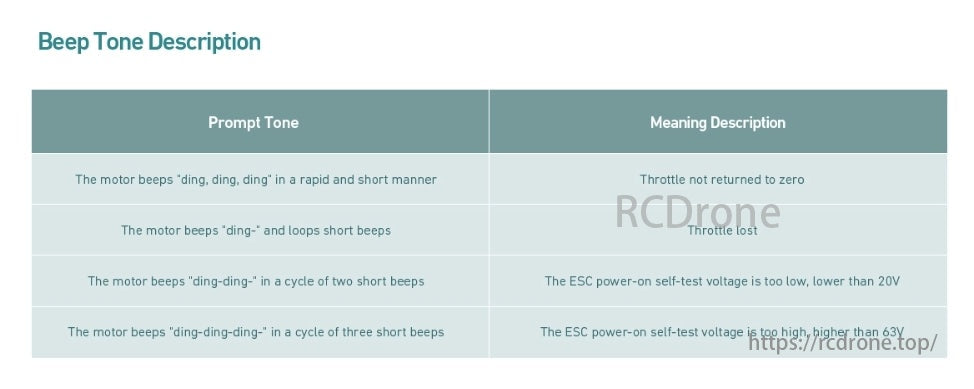

Maelezo ya Toni ya Beep: Milio ya magari "ding, ding, ding" kwa sauti isiyorudishwa hadi sifuri; "ding-" na loops short beeps kwa kaba kupotea; "ding-ding-" katika mzunguko wa beep mbili kwa voltage ya ESC chini sana (<20V); "ding-ding-ding-" katika mzunguko wa beep tatu kwa voltage ya ESC juu sana (>63V).
