MAD FOC 60A 14S Drone ESC (Circular)

Muhtasari

The MWENDAWAZIMU FOC 60A 14S ESC ni ya juu FOC (Udhibiti Unaoelekezwa kwa Shamba) ESC iliyoundwa kwa ajili ya maombi ya viwanda UAV, kusaidia Motors za MAD X6, X8, na X10. ESC hii hutoa moduli laini ya gari la sinusoidal, kuhakikisha majibu ya haraka ya koo, uthabiti ulioimarishwa, na ufanisi bora wa nishati. Na msaada wa hadi betri za 14S LiPo na uwezo wa sasa wa 60A, ni bora kwa drones moja-rotor na uzani wa kilo 1.5-12.

Imejengwa na vipengele vya kina vya kujiangalia, mifumo thabiti ya ulinzi, na UNAWEZA mawasiliano, ESC hii inatoa kuimarishwa kuegemea kwa mfumo na telemetry ya wakati halisi, na kuifanya kuwa sehemu muhimu kwa shughuli za utendaji wa juu wa ndege zisizo na rubani.

Sifa Muhimu

• Jibu la haraka la Throttle: Kanuni za udhibiti zilizoboreshwa huwezesha kuongeza kasi ya haraka na kupunguza kasi, kufikia kikomo cha kupunguka kwa haraka. 10ms.
• Uondoaji wa joto kwa ufanisi: The muundo wa uondoaji wa joto wa pande mbili hupunguza upinzani wa joto, kuhakikisha joto la ndani linakaa ndani 15 ° C ya joto la uso kwa operesheni bora.
• Mfumo wa Ulinzi wa Hali ya Juu: Vipengele ulinzi wa kuzuia, ulinzi wa mzunguko mfupi, ulinzi wa kupita kiasi (kikomo cha 150A), na uchujaji wa kuingilia kati wa PWM, kulinda ESC na motor.
• Mfumo wa Kujitambua: Hutambua kiotomatiki hitilafu za maunzi ya ndani, kupunguza hatari za kushindwa na kutoa maoni ya hitilafu kupitia viashiria vya LED au programu.
• Mawasiliano na Uwekaji Data ya CAN: Huwasha masasisho ya programu dhibiti na ufuatiliaji wa mfumo wa wakati halisi, ikiboresha usahihi wa data kwa ajili ya matengenezo na uchambuzi wa baada ya ndege.
• Muundo wa Compact & Lightweight: Kupima tu 28g (bila kujumuisha nyaya), pamoja na kipenyo cha 70.7 mm, imeboreshwa kwa matumizi madogo ya nafasi huku ikitoa ufanisi wa juu zaidi wa nguvu.

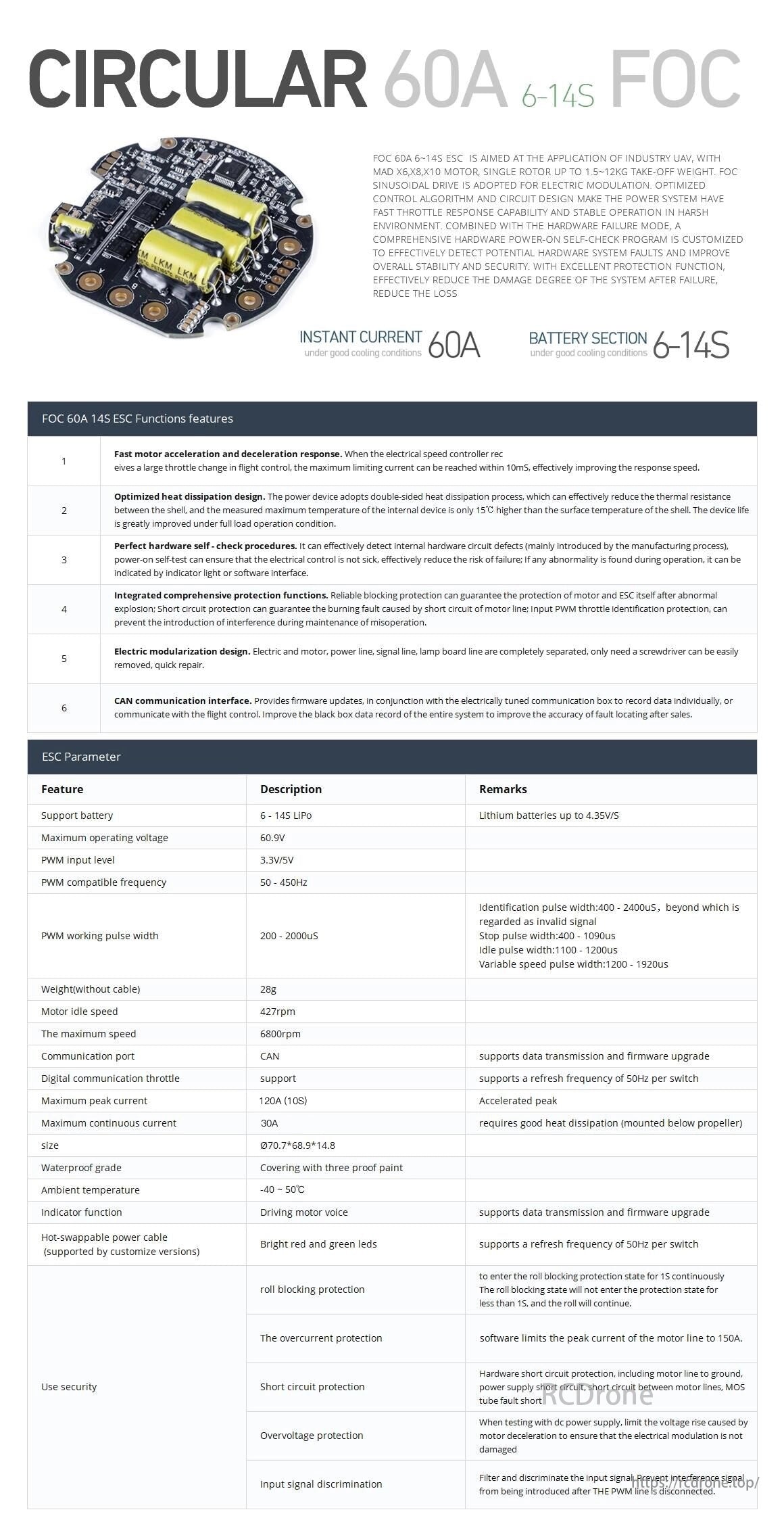

Vipimo vya Kiufundi

Kipengele	Maelezo	Maoni
Usaidizi wa Betri	6 - 14S LiPo	Hadi 4.35V/S
Upeo wa Voltage ya Uendeshaji	60.9V	-
Kiwango cha Kuingiza cha PWM	3.3V / 5V	-
Mzunguko wa PWM	50 - 450Hz	-
Upana wa Mapigo ya PWM	200 - 2000μs	Inajumuisha kitambulisho na masafa ya upana wa mapigo
Kasi ya Uvivu wa Motor	427 rpm	-
Kasi ya Juu	6800rpm	-
Bandari ya Mawasiliano	INAWEZA	Inasaidia usambazaji wa data na uboreshaji wa programu
Kilele cha Sasa	120A (sek 10)	-
Inayoendelea Sasa	30A	Imewekwa chini ya propela kwa utaftaji wa joto
Daraja la kuzuia maji	Mipako ya kinga ya safu tatu	-
Joto la Uendeshaji	-40°C hadi 50°C	-
Kebo ya Nguvu Inayobadilika Moto	Viashiria vya LED (Nyekundu/Kijani)	Inatumika kwenye matoleo maalum

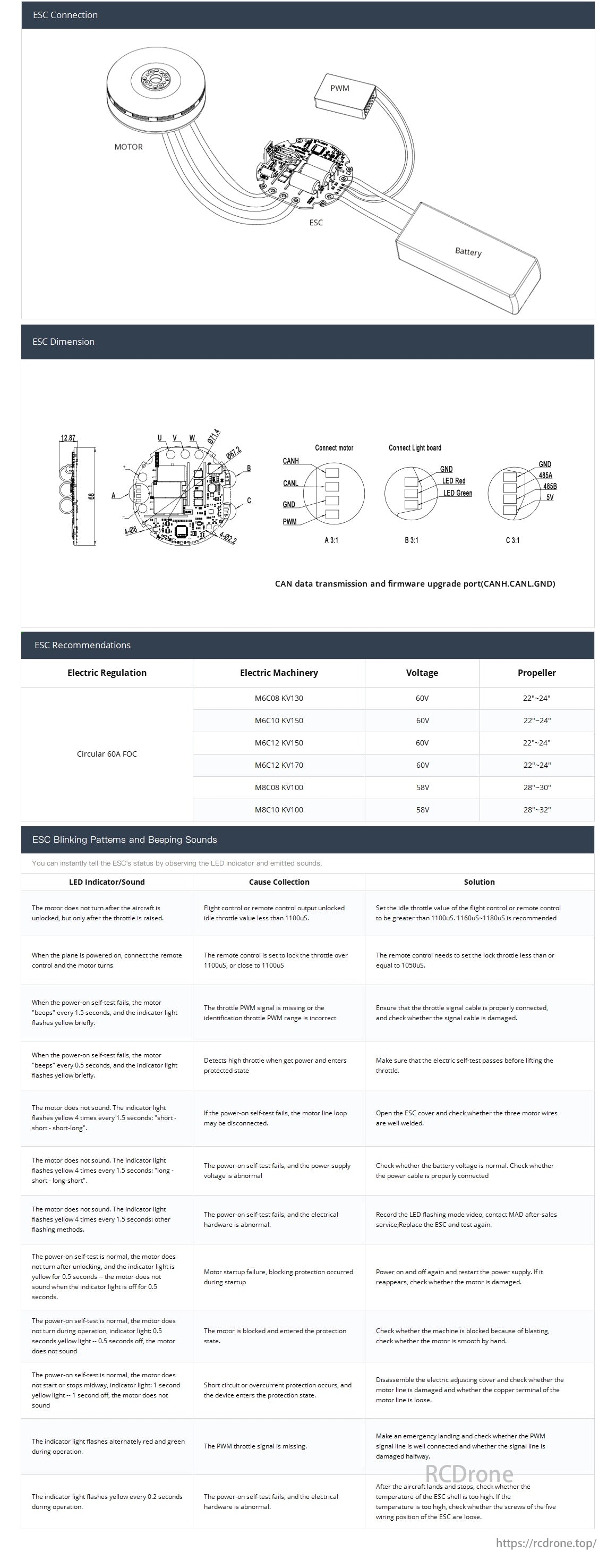

Uunganisho wa ESC & Wiring

The MAD FOC 60A 14S ESC makala ifaayo kwa mtumiaji mfumo wa uunganisho:

• Usambazaji wa Data na Mlango wa Uboreshaji wa Firmware CAN: Viunganishi vya CANH, CANL, GND.
• Viunganisho vya Magari na Nishati: Vituo vilivyo na lebo ya U, V, W inaongoza kwa motor na pembejeo ya nguvu.

Mapendekezo ya Utangamano wa ESC

ESC hii inaoana na anuwai ya injini za MAD na saizi za propela, kuhakikisha utendaji bora kwa UAV za viwandani:

Mitambo ya Umeme	Voltage	Propeller Iliyopendekezwa
M6C08 KV130	60V	22" - 24"
M6C10 KV150	60V	22" - 24"
M6C12 KV150	60V	22" - 24"
M6C12 KV170	60V	22" - 24"
M8C08 KV100	58V	28”-30”
M8C10 KV100	58V	28" - 32"

Miundo ya Kupepesa ya ESC & Sauti za Beeping

The Viashiria vya LED na sauti za mlio toa ufuatiliaji wa hali ya wakati halisi na utatuzi wa shida:

Kiashiria cha LED/Sauti	Sababu	Suluhisho
Hakuna jibu la throttle baada ya kufungua	Ishara ya PWM iko chini sana (<1100μs)	Ongeza thamani ya throttle kwa 1100μs - 1180μs
Kupiga kelele kila 1.5s	Kushindwa kwa kujipima kwa nguvu	Angalia muunganisho wa kebo ya ishara ya kaba
Mlio unaoendelea	Mguso wa juu umegunduliwa wakati wa kuanza	Hakikisha kwamba sauti ya mkao haina shughuli kabla ya kuwasha
Inang'aa njano mara 4	Kitanzi cha umeme kimekatika	Angalia wiring motor na voltage ya betri
Nyekundu na kijani mbadala	Mawimbi ya PWM hayapo	Thibitisha Viunganisho vya waya vya PWM
