Mad XP10 Drone Arm Set-22kg Thrust 110kV Brushless Motor (12s-14s) kwa drones za kilimo kizito na usafirishaji

Muhtasari

The MWENDAWAZIMU XP10 KV110 ni mfumo wa mkono wa ndege usio na rubani wa daraja la kitaalamu ulioundwa kwa ajili ya UAV nzito za kilimo na ndege zisizo na rubani. Akimshirikisha a msukumo wa juu wa kilo 22 kwa rotor, imara Muundo wa IPX6 usio na maji, na muundo kamili wa msimu, XP10 inafaulu katika matukio ya malipo ya juu kama vile 15-20L za kunyunyizia dawa na UAV za usafirishaji wa viwandani. Muunganisho wake wa motor, ESC, propeller inaruhusu kupelekwa kwa haraka, kutegemewa kwa mfumo, na urahisi wa matengenezo.

Sifa Muhimu

• 22 kg Max Msukumo: Inatoa nguvu ya kuinua iliyokithiri na propela za kukunja 34×12.8.

• Kilo 7–11 Mzigo Unaopendekezwa wa Kuondoka kwa rotor kwa utendaji bora na ufanisi.

• IPX6 Ulinzi dhidi ya Maji: Iliyoundwa kwa ajili ya hali mbaya ya nje ikiwa ni pamoja na mashamba yenye unyevunyevu na mazingira yenye vumbi nzito.

• Ubunifu wa Arm wa msimu: Mpangilio uliounganishwa hupunguza utata wa nyaya na kuboresha kasi ya mkusanyiko wa mfumo wa ndege.

• Udhibiti wa Vector wa FOC: Huwasha mwitikio laini wa kukaba, matumizi ya chini ya nishati na udhibiti sahihi wa torati.

• Rekoda ya Hali Iliyojengewa ndani: Inasaidia ukataji wa hitilafu na uchunguzi wa uendeshaji.

• PWM + INAWEZA Mawasiliano: Usaidizi wa mawimbi mawili unaooana na vidhibiti vya kisasa vya ndege.

• Mwangaza wa juu wa LED: Mwangaza wa usiku uliounganishwa kwa mwonekano wakati wa shughuli za mwanga mdogo.

---

Vipimo vya Kiufundi

Mkutano wa Silaha wa XP10

Injini

Propela

ESC

---

Data ya Jaribio la Utendaji (12S Betri, 34×12.8 Propeller)

• Msukumo wa juu zaidi: 22.3 kgf

• Ufanisi wa juu zaidi: 12 gf/W kwa sauti ya chini (~30%)

---

Vipimo vya Mitambo

• Kipenyo cha bomba la mkono: 40 mm

• Upana wa kupalilia: inchi 34 (864 mm)

• Kipenyo cha msingi wa kupachika: 64.6 mm

• Urefu wa mkono (jumla): 245.2 mm

• Shimo linalooana la kupachika: 4 × M4 (Ø31 mm)

---

Matukio ya Maombi Yanayopendekezwa

• Quadcopters: Uzito wa kilo 28-44

• Hexacopter: 42-66 kg uzito wa kuondoka

• Ndege zisizo na rubani za kilimoUwezo wa tanki la lita 15 hadi 20

• Ndege zisizo na rubani za kuinua mizigo mizito: UAV za usafirishaji wa mizigo ya muda mrefu

---

Chaguzi za Bidhaa

• Ukadiriaji wa KV: 110 KV

• Mwelekeo wa Mzunguko: CW / CCW

• Chaguo la Propeller: Pamoja na au Bila 34×12.8 Folding Propeller

Maelezo

MAD XP10 KV110 ni chombo chenye akili kilichounganishwa kwa ndege zisizo na rubani za kilimo na utoaji. Vipengele ni pamoja na muundo wa kawaida, udhibiti wa vekta wa FOC, ulinzi wa IPX6, PWM + CAN kwa usalama wa ndege na kinasa sauti. Inaauni drones za quadcopter na hexacopter zenye uzani tofauti wa kupaa na uwezo wa kupachika.

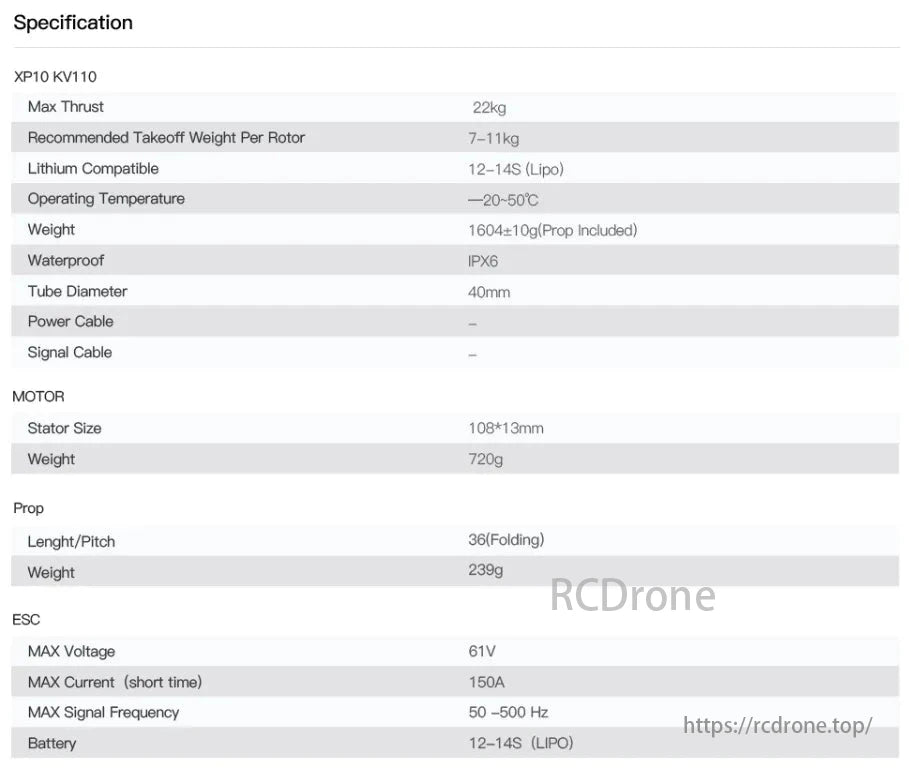

Vipimo vya XP10 KV110: Msukumo wa juu wa 22kg, uzito unaopendekezwa wa kuondoka wa 7-11kg kwa rota. Sambamba na 12-14S Lipo betri. Joto la kufanya kazi -20 hadi 50 ° C. Uzito 1604±10g pamoja na prop. IPX6 isiyo na maji. Ukubwa wa stator 108 * 13mm, uzito 720g. Urefu wa sehemu/lami 36 (kukunja), uzito 239g. ESC max voltage 61V, sasa 150A.

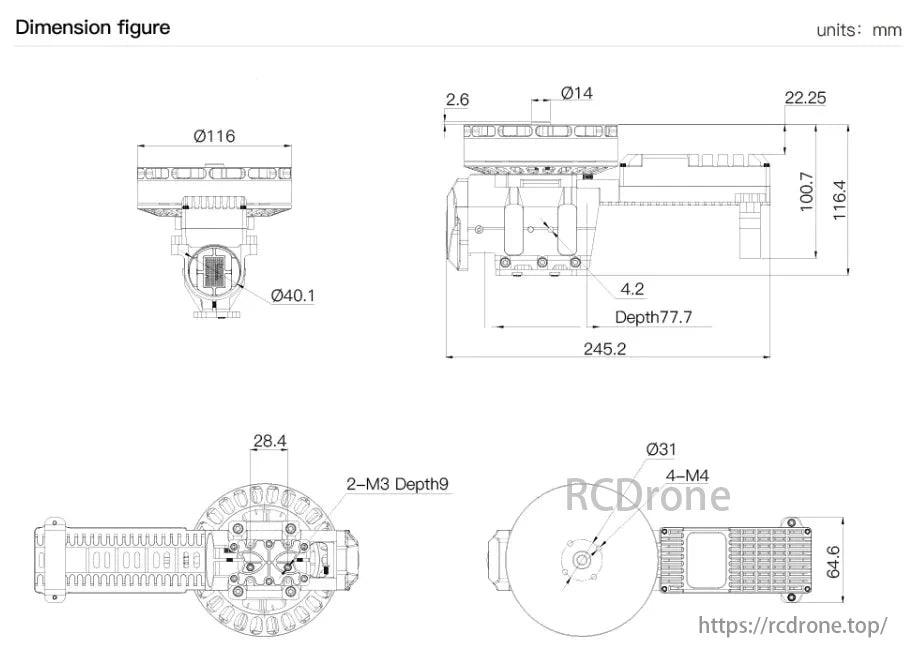

Maelezo ya kielelezo cha vipimo ukubwa wa sehemu za mitambo katika milimita, ikiwa ni pamoja na kipenyo, kina, na mashimo ya kupachika.

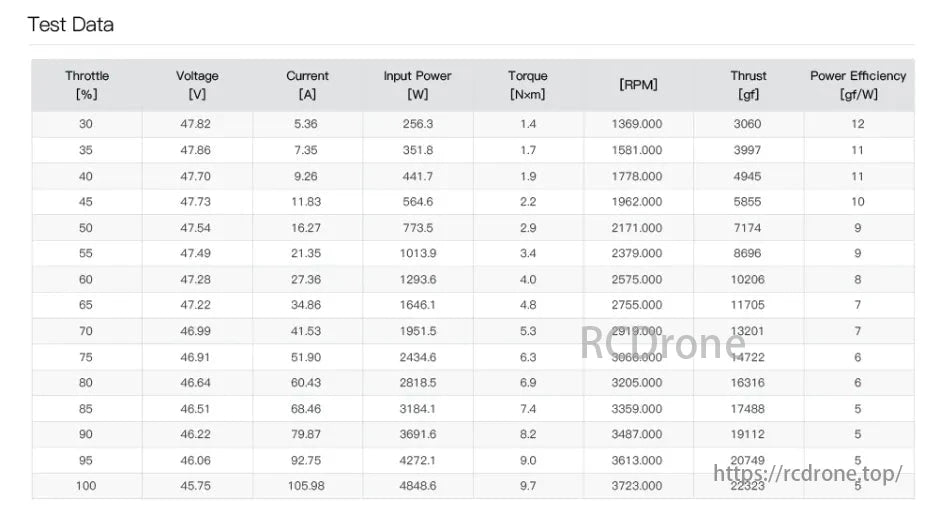

Data ya jaribio ni pamoja na asilimia ya kasi, volti, mkondo, nguvu ya kuingiza sauti, torati, RPM, msukumo na ufanisi wa nishati. Kadiri mshituko unavyoongezeka kutoka 30% hadi 100%, voltage hupungua kidogo, wakati sasa, nguvu ya kuingiza, torque, RPM, na msukumo huongezeka. Ufanisi wa nishati hufikia 12 gf/W na kushuka hadi 5 gf/W.
