RCDrone TDN-055 Servo Silinda ya Umeme ya Linear, 3kN 300kg Msukumo, Hadi 500mm/s, Urefu wa Mwendo 700mm

Muhtasari

RCDrone TDN-055 Servo Electric Cylinder ni actuator ya mstari wa servo iliyoundwa kwa ajili ya nguvu kubwa, harakati za kusukuma/kuvuta zinazoweza kurudiwa katika automatisering ya viwanda. Kulingana na michoro na meza za uchaguzi zilizotolewa, TDN-055 inatumia Ø12 screw ya mpira yenye chaguzi nyingi za lead na gearbox ya sayari ili kufikia hadi 3.00 kN (300 kg) pato lililopangwa. Inasaidia Direct-Coupled na 55 Foldback mipangilio ya ufungaji, inatoa uwiano wa gia unaoweza kuchaguliwa (1 hadi 20), na inaweza kuunganishwa na motors za servo au stepper kulingana na usawa wa nguvu-na-kasi unaohitajika.

---

Vipengele Muhimu

• 55 Series muundo na 53×53 mm ukubwa wa mwili wa silinda

• Kunganishwa moja kwa moja au mitindo ya kufunga ya foldback

• Sanduku la gia la sayari lenye uwiano unaoweza kuchaguliwa kwa ajili ya kurekebisha nguvu/kasi

• Ø12 jukwaa la screw lenye 4 / 5 / 10 mm lead chaguo zilizonyeshwa

• Inayoweza kubadilishwa kwa hadi 3.00 kN (300 kg) pato lililoainishwa (inategemea usanidi)

---

Maelezo ya Msingi (kutoka kwa picha)

Wasiliana na msaada (kwa uthibitisho wa usanidi): support@rcdrone.top

---

Chaguo la Utendaji (kutoka kwenye meza zilizotolewa)

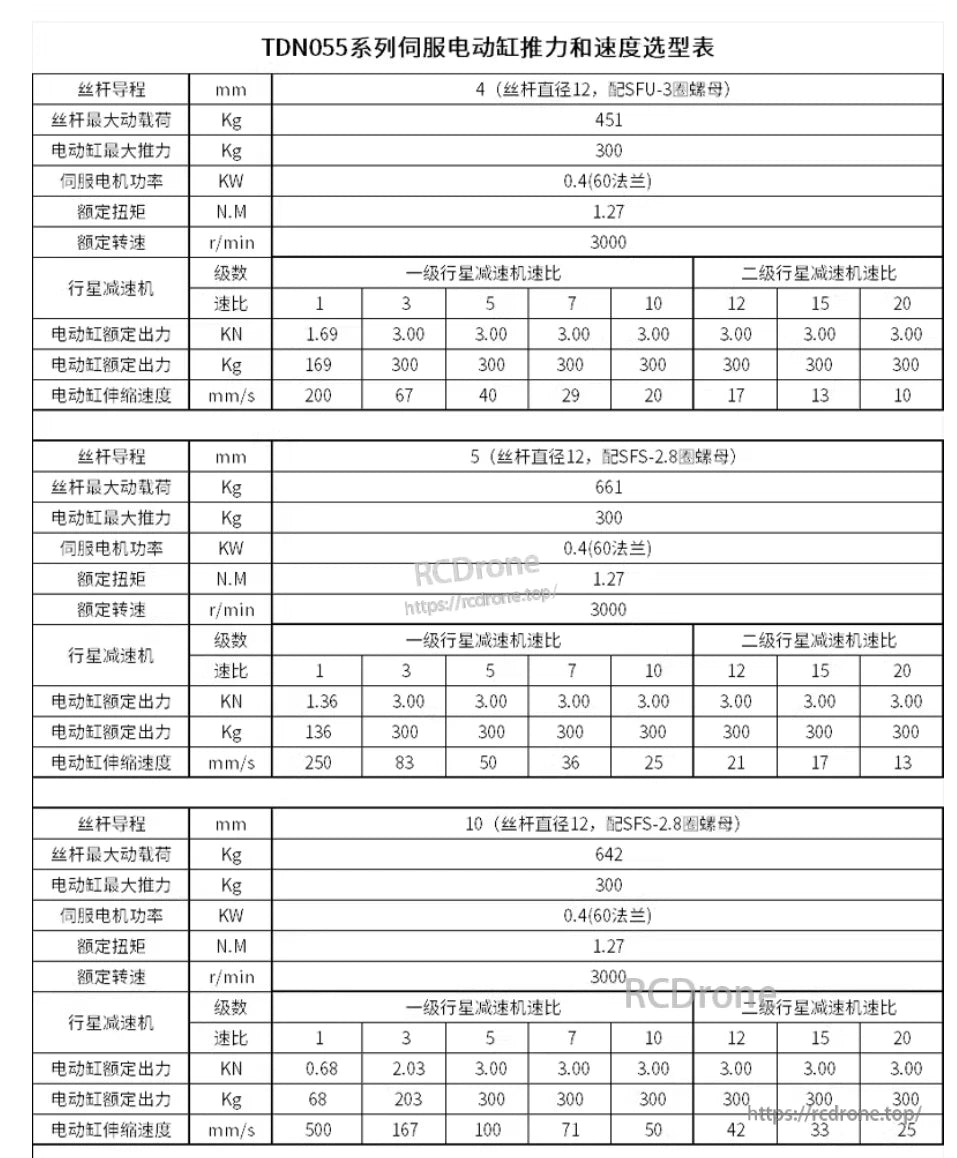

Usanidi wa servo (servo ya 0.4 kW, fremu 60 iliyoonyeshwa)

• Torque iliyokadiriwa: 1.27 N·m

• Speed iliyokadiriwa: 3000 r/min

• Uwiano wa gia: 1 / 3 / 5 / 7 / 10 / 12 / 15 / 20

Uongozi 4 mm (mzigo wa juu wa nguvu 451 kg, nguvu ya juu 300 kg)

• Matokeo yaliyokadiriwa: 1.69 kN (169 kg) kwa uwiano 1; 3.00 kN (300 kg) kwa uwiano 3–20

• Speed (mm/s): 200 / 67 / 40 / 29 / 20 / 17 / 13 / 10

Uongozi 5 mm (mzigo wa juu wa nguvu 661 kg, nguvu ya juu 300 kg)

• Matokeo yaliyokadiriwa: 1.36 kN (136 kg) kwa uwiano 1; 3.00 kN (300 kg) kwa uwiano 3–20

• Speed (mm/s): 250 / 83 / 50 / 36 / 25 / 21 / 17 / 13

Lead 10 mm (mzigo wa juu wa dinamik 642 kg, nguvu ya juu 300 kg)

• Rated output: 0.68 kN (68 kg) kwa uwiano 1; 2.03 kN (203 kg) kwa uwiano 3; 3.00 kN (300 kg) kwa uwiano 5–20

• Speed (mm/s): 500 / 167 / 100 / 71 / 50 / 42 / 33 / 25

---

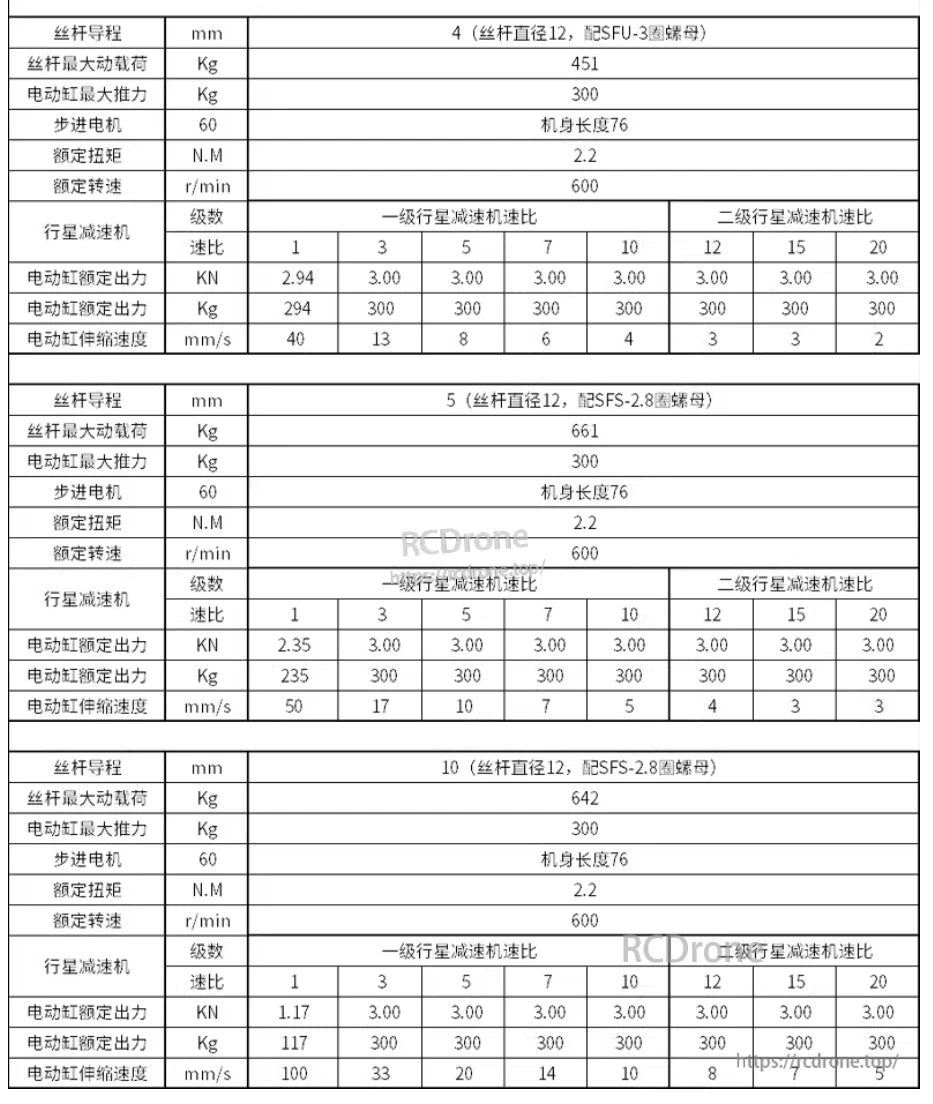

Stepper configuration (kiasi cha stepper 60, urefu wa mwili 76 umeandikwa)

• Rated torque: 2.2 N·m

• Rated speed: 600 r/min

• Gear ratios: 1 / 3 / 5 / 7 / 10 / 12 / 15 / 20

Lead 4 mm

• Rated output: 2.94 kN (294 kg) kwa uwiano 1; 3.00 kN (300 kg) kwa uwiano 3–20

• Speed (mm/s): 40 / 13 / 8 / 6 / 4 / 3 / 3 / 2

Lead 5 mm

• Rated output: 2.35 kN (235 kg) kwa uwiano 1; 3.00 kN (300 kg) kwa uwiano 3–20

• Speed (mm/s): 50 / 17 / 10 / 7 / 5 / 4 / 3 / 3

Lead 10 mm

• Rated output: 1.17 kN (117 kg) kwa uwiano 1; 3.00 kN (300 kg) kwa uwiano 3–20

• Speed (mm/s): 100 / 33 / 20 / 14 / 10 / 8 / 7 / 5

---

Vipimo (kutoka kwa michoro)

Formulas za urefu jumla (zinategemea msukumo, mm)

Kuitwa kwa ziada kuonyeshwa

• Urefu jumla (mchoro wa foldback): 140 mm

• Kuitwa kwa upana wa msingi: 60 mm

• Motor urefu wa wito: 88 mm, 117 mm na breki (kama ilivyoandikwa)

---

Matumizi ya Kawaida

• Vifaa vya automatiska, kushikilia, kusukuma/kuvuta, kuweka nafasi

• Vituo vya mkusanyiko/kupigia vinavyohitaji nguvu inayoweza kupangwa &na kasi

• Kushughulikia vifaa, mitambo ya uhamasishaji, na benchi za majaribio

---

Maelezo ya Kuagiza

Hii ni actuator ya viwandani inayotegemea usanidi. Tafadhali thibitisha kipimo chako, mzigo wa lengo/thrust, kasi ya lengo, mtindo wa kufunga, uongozi, aina ya motor, na uwiano wa gia na timu yetu kabla ya kuagiza au mara moja baada ya ununuzi ili kuhakikisha ujenzi sahihi na ufanisi.

---

Ni Nini Kimejumuishwa

• 1× RCDrone TDN-055 Silinda ya Umeme ya Servo / Kifaa cha Mwelekeo (mipangilio kulingana na agizo)



Chora

Michoro ya kiufundi inaonyesha vipimo vya kifaa cha mwelekeo cha mfululizo wa 55, ikiwa ni pamoja na mifano ya fold-back na direct-connect yenye vipimo sahihi kwa ajili ya mkusanyiko.

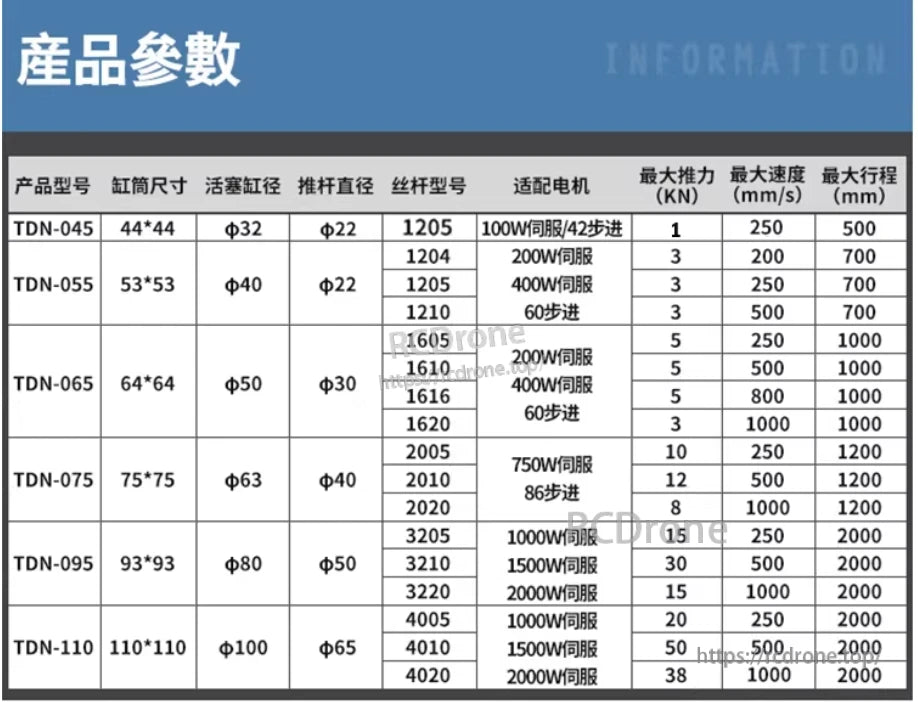

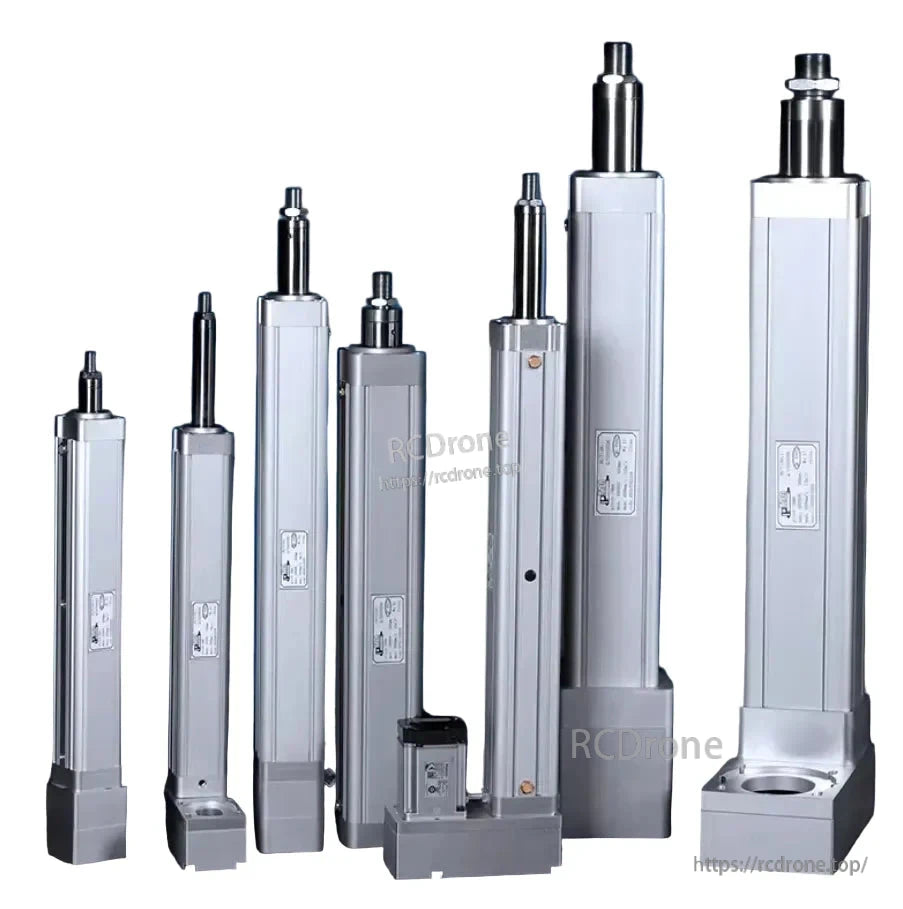

Spec za kifaa cha mwelekeo cha TDN-055: silinda ya 53x53mm, pistoni ya 40mm, rod ya 22mm. Inafaa na servos za 100W/200W/400W au motors za hatua 60. Thrust ya juu 3kN, kasi hadi 500mm/s, kipimo 700mm.

Specifikas za silinda ya umeme ya TDN055: urefu wa kusukuma 4mm, 5mm, 10mm; nguvu ya juu 300kg; nguvu ya motor 0.4kW; uwiano wa kasi 1-20; nguvu na kasi za pato zinatofautiana kulingana na uwiano wa gia.

Vifaa vya moja kwa moja vyenye screws za kuongoza 4mm, 5mm, na 10mm: mzigo wa juu, nguvu, vipimo vya motor, torque, kasi, na uwiano wa sanduku la gia la sayari kwa mipangilio mbalimbali.
