RCDrone TDN045 Servo Silinda ya Umeme ya Linear 0-100kg, Screw ya Mpira, Gia ya Sayari, Mfululizo wa 45

Muhtasari

RCDrone TDN045 Servo Electric Cylinder ni actuator ya servo linear ya mfululizo wa 45 iliyoundwa kwa ajili ya harakati sahihi za kusukuma/kuvuta katika vifaa vya automatisering. Inasaidia kuunganishwa moja kwa moja na mtindo wa kufold 45°, inatumia gearbox ya sayari sahihi kwa ajili ya torque ya juu na harakati thabiti, na imejengwa kuzunguka Ø12 mm screw ya mpira yenye chaguzi za 4 mm au 5 mm lead. Mwisho wa rod una M12×1.25 kiunganishi, ikiwa na nyuzi za nje au ndani. Kulingana na meza za uchaguzi zilizotolewa, actuator inaweza kuundwa kwa ajili ya pato lililo na kiwango cha hadi 1.00 kN (100 kg) na kasi hadi 250 mm/s kulingana na lead, motor, na uwiano wa gear.

---

Vipengele Muhimu

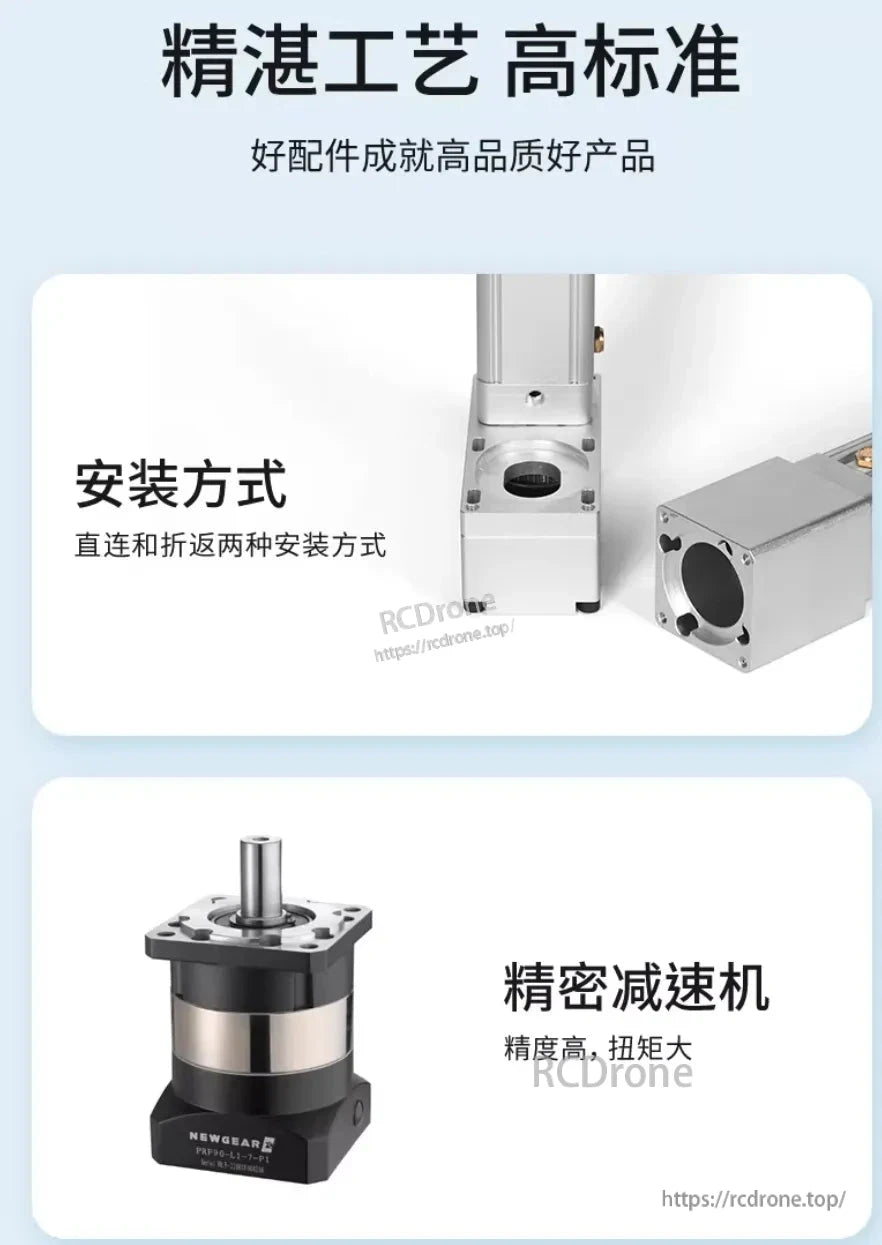

• Mitindo miwili ya usakinishaji: Kupitisha moja kwa moja na 45° kurudi nyuma

• Sanduku la gia la sayari la usahihi: usahihi wa juu na pato la torque kubwa

• Scru ya mpira wa usahihi: in وصف kama iliyoagizwa, ikiwa na ±2 “si” usahihi (±0.02 mm) katika vifaa

• Chaguzi za nyuzi za mwisho wa rod: nyuzi za nje au nyuzi za ndani

• Chaguzi nyingi za kuendesha: motor ya servo au motor ya stepper mipangilio yenye uwiano wa gia unaoweza kuchaguliwa

---

Maelezo (kutoka kwa picha zilizotolewa)

---

Chaguo la Motor &na Gearbox (kutoka kwenye jedwali la uchaguzi)

---

Matokeo ya Kadirio & Uchaguzi wa Kasi (kutoka kwenye meza zilizotolewa)

Lead 4 mm (screw Ø12)

• Mzigo wa juu wa dynamic unaonyeshwa: 451 kg

• Thrust ya juu inaonyeshwa: 100 kg (kichwa cha meza)

Servo 3000 r/min – Kasi (mm/s) kwa uwiano

Matokeo ya kiwango yanayoonyeshwa (mfano)

• Servo 0.1 kW: 0.43 kN / 43 kg kwa uwiano 1; 1.00 kN / 100 kg kwa uwiano 3–20

• Servo 0.4 kW: 1.00 kN / 100 kg kwa uwiano 1–20

Stepper 600 r/min – Kasi (mm/s) kwa uwiano

---

Kiongozi 5 mm (Ø12 screw)

• Mzigo wa juu wa dynamic unaoonyeshwa: 661 kg

• Thrust ya juu inaonyeshwa: 300 kg (kichwa cha jedwali)

Servo 3000 r/min – Kasi (mm/s) kwa uwiano

Matokeo ya kiwango yanayoonyeshwa (mfano)

• Servo 0.1 kW: 0.34 kN / 34 kg kwa uwiano 1; 1.00 kN / 100 kg kwa uwiano 3–20

• Servo 0.4 kW: 1.00 kN / 100 kg kwa uwiano 1–20

Stepper 600 r/min – Kasi (mm/s) kwa uwiano

---

Vipimo (kutoka kwa michoro)

Kiunganishi cha mwisho wa fimbo (kimeonyeshwa)

• Thread: M12×1.25

• Upeo wa fimbo: 19 mm

• Vipimo vilivyoonyeshwa karibu na mbele: Ø22, Ø32

• Maelezo muhimu ya mbele yaliyoonyeshwa: 45.5 mm, 25 mm, 20 mm

• Maelezo ya nyuma/ msingi yanaonyeshwa kwenye mchoro wa foldback: 12 mm, 40 mm, upana wa msingi 60 mm

• Mchoro wa foldback unaonyesha kipimo cha jumla cha urefu: 140 mm

Fomula ya urefu wa jumla (inategemea stroke, mm)

---

Matumizi ya Kawaida

• Vifaa vya kiotomatiki, kushikilia, kusukuma/kuvuta, na kuweka nafasi

• Kusukuma, kuunganisha, kulisha, kuhamasisha, na viwango vya kusaidia vya kuchukua na kuweka

• Meza za majaribio zinazohitaji mwendo wa moja kwa moja unaoweza kurudiwa

• Kuboresha vifaa vinavyobadilisha silinda za hewa ambapo mwendo wa programu unahitajika

---

Ubadilishaji &na Msaada

Unahitaji stroke, uwiano wa gia, aina ya motor, au mwisho wa nyuzi maalum kwa mradi wako? Wasiliana na support@rcdrone.top na mzigo wako wa lengo, kasi, na mahitaji ya stroke.

---

Kilichojumuishwa

• 1× RCDrone TDN045 Servo Electric Cylinder / Linear Actuator (mwelekeo wa moja kwa moja au 45° foldback, kwa kila agizo)



Kumbuka:

Hii ni silinda ya umeme ya servo ya kitaalamu, inayotegemea usanidi. Tafadhali thibitisha mahitaji yako ya stroke, mzigo/thrust, kasi, mtindo wa kufunga, na uwiano wa motor/geari na timu yetu kabla ya kuagiza (au mara moja baada ya ununuzi) ili kuhakikisha ujenzi sahihi na ufanisi.

Vipimo

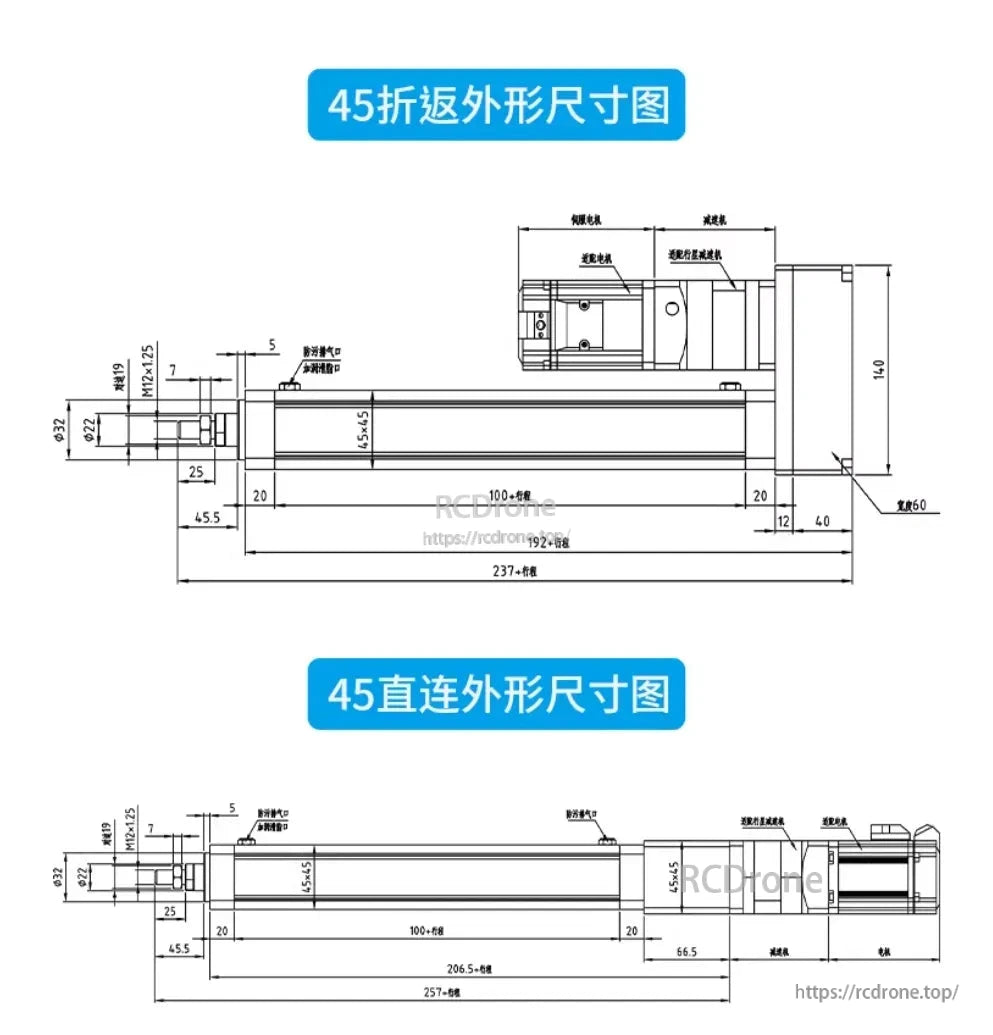

Michoro ya kiufundi inaonyesha vipimo vya servo vya kurudi 45-degree na muunganisho wa moja kwa moja, ikiwa na vipimo vya ushirikiano wa mitambo na maelezo ya mkusanyiko.

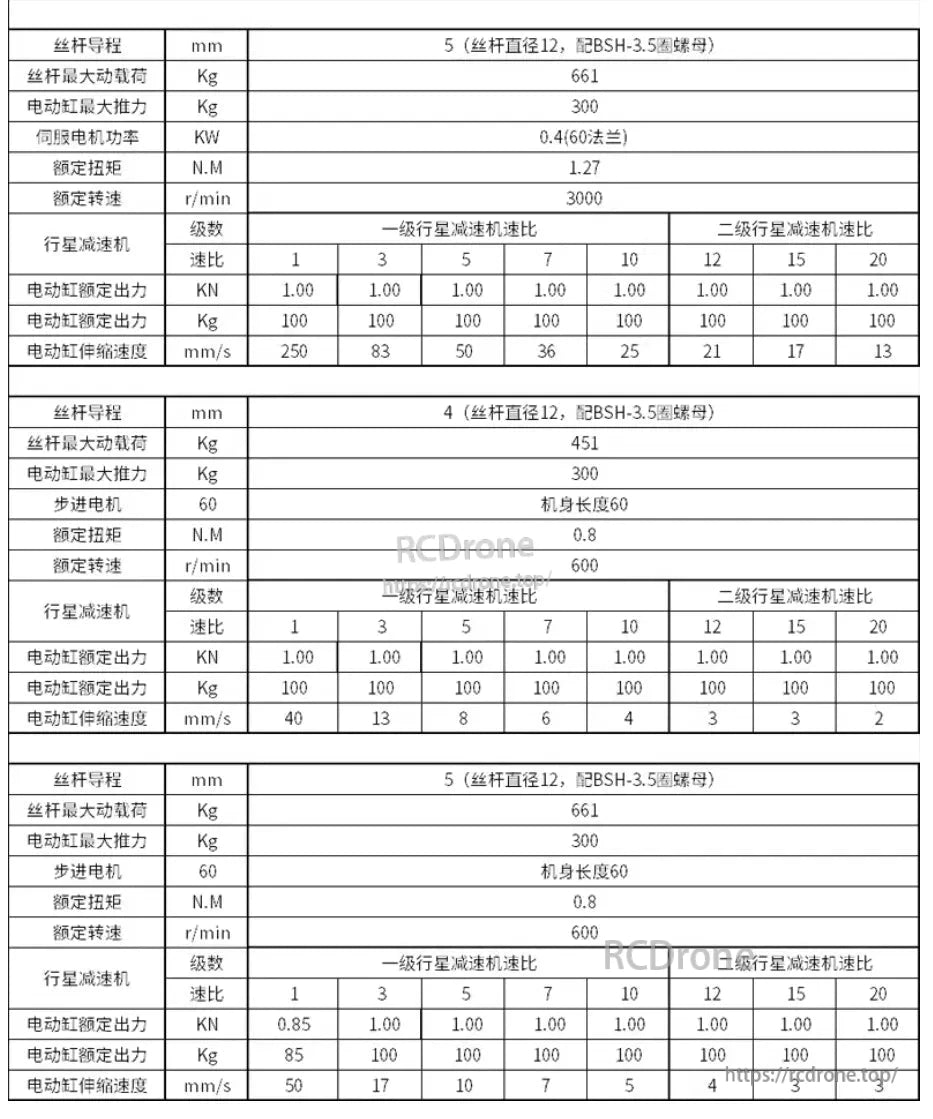

Jedwali la uchaguzi kwa silinda ya servo ya umeme TDN045 linaonyesha uongozi wa fimbo, mzigo wa juu, nguvu, nguvu ya motor, torque, kasi, na uwiano wa gia za sayari katika mipangilio tofauti.

Maelezo ya kiufundi kwa mifano ya servo yenye screws za uongozi tofauti, uwezo wa mzigo, aina za motor, torque, kasi, na uwiano wa gia za sayari. Takwimu muhimu ni pamoja na mzigo wa juu wa dinamik, nguvu, RPM, na kasi za kusukuma katika mipangilio tofauti.
