BrotherHobby Returner 3-6S 32Bit AM32 60A 4-in-1 ESC V1, TVS, Kihisi cha Sasa, 30.5x30.5mm

Muhtasari

BrotherHobby Returner 3-6S 32Bit AM32 60A (4-in-1) ESC V1 ni kidhibiti cha kasi cha kielektroniki cha 4-in-1 kilichoundwa kwa ajili ya ujenzi wa 3S hadi 6S. Kinatumia microprocessor ya ARM ya 32-bit yenye utendaji wa juu na frequency ya kukimbia ya hadi 120MHz na inasaidia protokali za ishara za PWM na DSHOT.

Vipengele Muhimu

• Microprocessor wa ARM wa 32-bit wenye utendaji wa juu (hadi 120MHz)
• Muundo wa bodi wa tabaka 6 wenye unene wa shaba wa 2OZ
• Chipu kuu ya udhibiti wa 32-bit iliyo na chipu ya dereva ya 6288
• Diodi ya kuzuia mabadiliko ya TVS
• Inajumuisha kondensa ya kuchuja ya 1000uF/35V yenye upinzani wa chini wa masafa ya juu
• Kondensa za kuchuja za SMT zilizoorodheshwa kutoka nje kwa kuboresha kuchuja na kupunguza mwingiliano wa mzunguko
• Kutumia MOSFET 24 zenye nguvu kubwa
• Imewekwa na kipima sasa / mita ya sasa
• Pad za solder huru kwa urahisi wa soldering

Maelezo ya Bidhaa

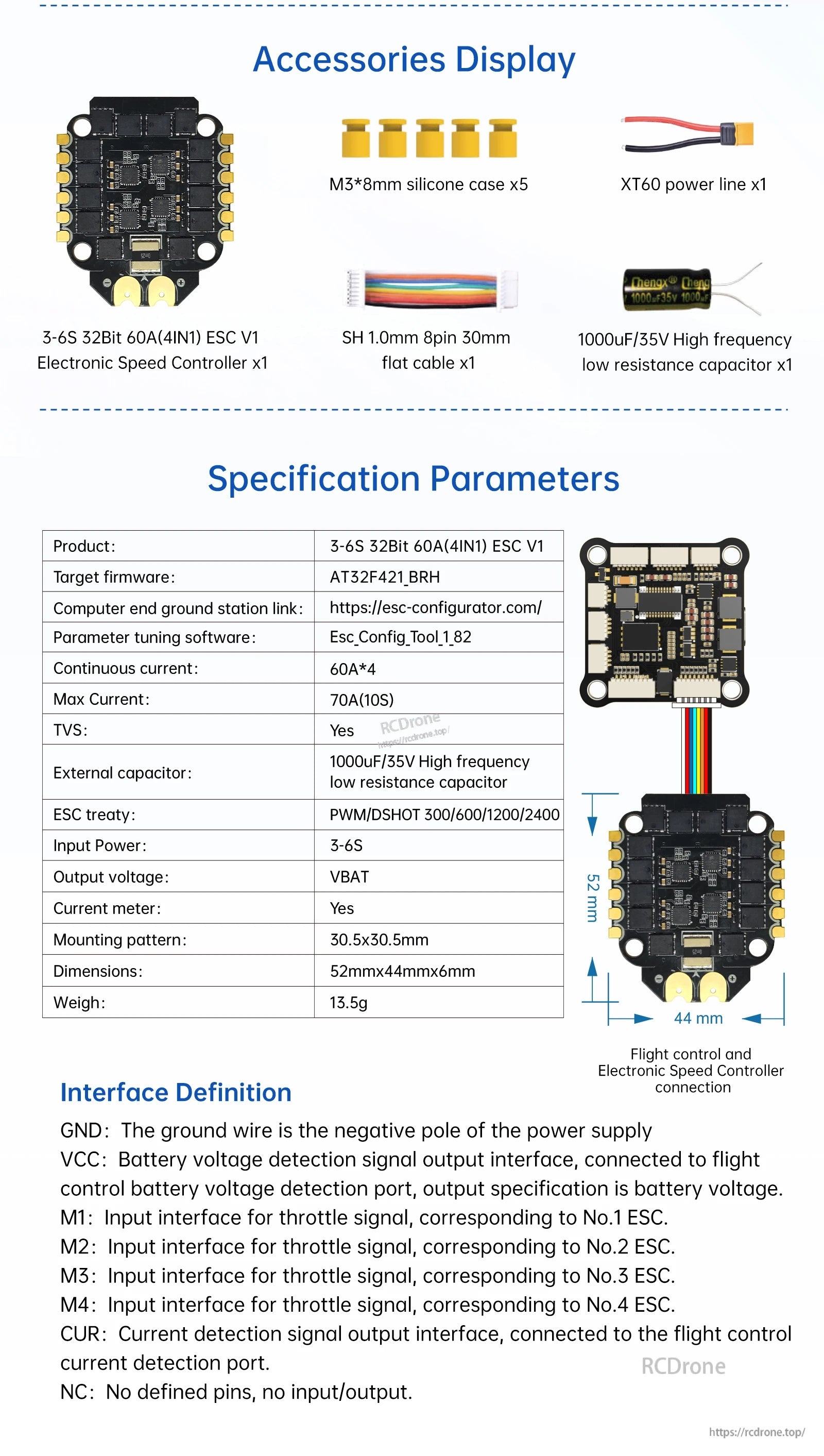

Maelezo ya Kiolesura

• GND: Waya ya ardhi ni pole hasi ya chanzo cha nguvu
• VCC: Kiolesura cha pato la ishara ya kugundua voltage ya betri, kinachounganishwa na bandari ya kugundua voltage ya betri ya udhibiti wa kuruka, spesheni ya pato ni voltage ya betri.
• M1: Kiolesura cha ingizo kwa ishara ya throttle, kinacholingana na ESC No.1.
• M2: Kiolesura cha ingizo kwa ishara ya throttle, kinacholingana na ESC No.2.
• M3: Kiolesura cha ingizo kwa ishara ya throttle, kinacholingana na ESC No.3.
• M4: Kiolesura cha ingizo kwa ishara ya throttle, kinacholingana na ESC No.4.
• CUR: Kiolesura cha pato la ishara ya kugundua sasa, kinachounganishwa na bandari ya kugundua sasa ya udhibiti wa kuruka.
• NC: Hakuna pini zilizofafanuliwa, hakuna ingizo/pato.

Nini Kimejumuishwa

• 3-6S 32Bit 60A(4IN1) ESC V1 Kidhibiti Kasi ya Kielektroniki x1
• M3*8mm kesi ya silicone x5
• XT60 waya wa nguvu x1
• SH 1.0mm 8pin 30mm kebo tambarare x1
• 1000uF/35V Capacitor ya masafa ya juu na upinzani wa chini x1

Matumizi

• 3S-6S multirotor / ujenzi wa quad ukitumia muundo wa kufunga wa 30.5x30.5mm
• Kidhibiti cha ndege + 4-in-1 ESC stacks zinazohitaji pato la VBAT na ugunduzi wa sasa

Kuhusu maswali ya wiring au usanidi wa firmware, wasiliana na support@rcdrone.top or tembelea https://rcdrone.top/.

Maelezo

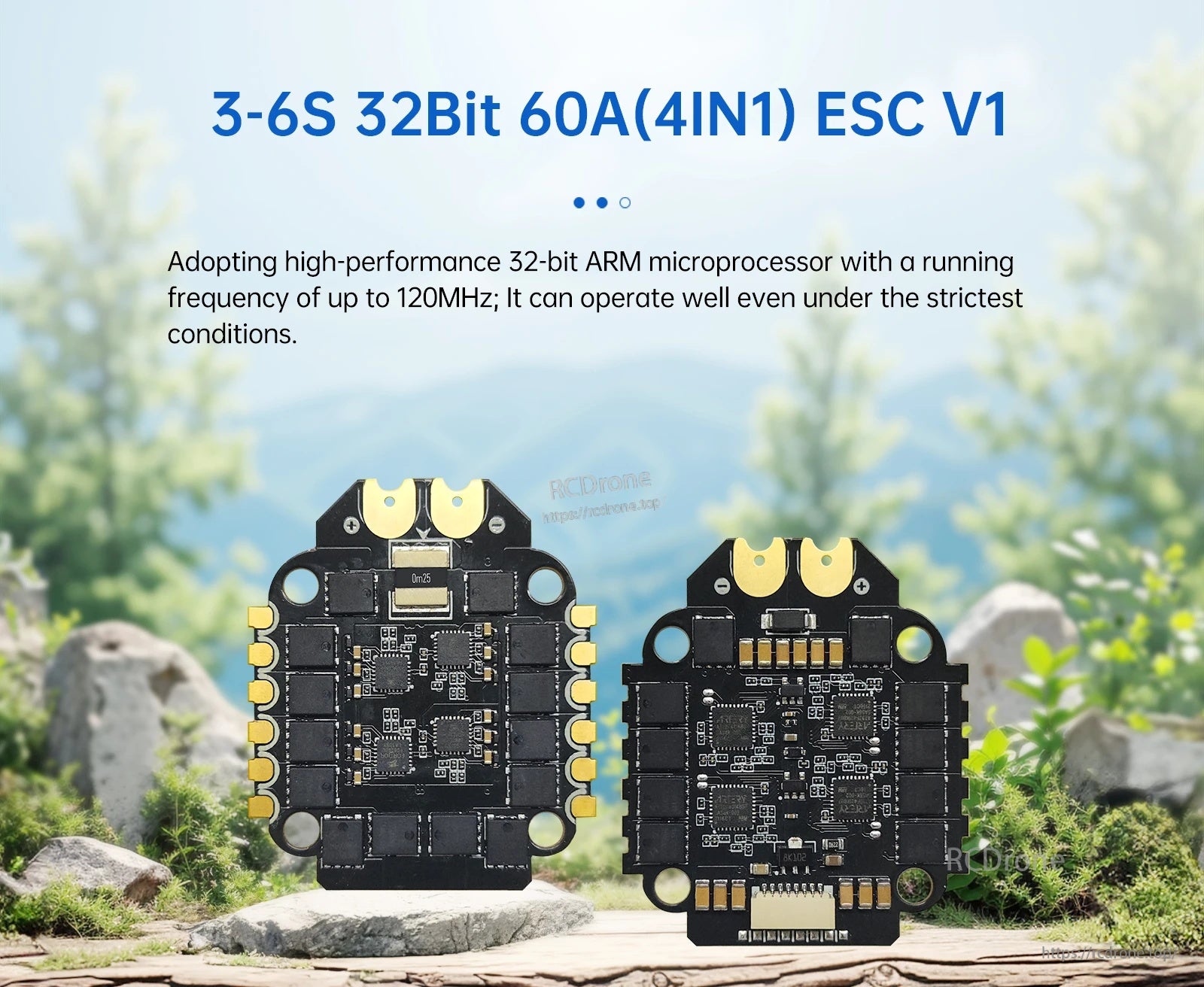

ESC V1 ya 3–6S 32-bit 60A 4-in-1 inatumia microprocessor ya ARM ya 32-bit iliyo na kiwango cha hadi 120MHz kwa usambazaji wa nguvu wa multirotor wa kuaminika.

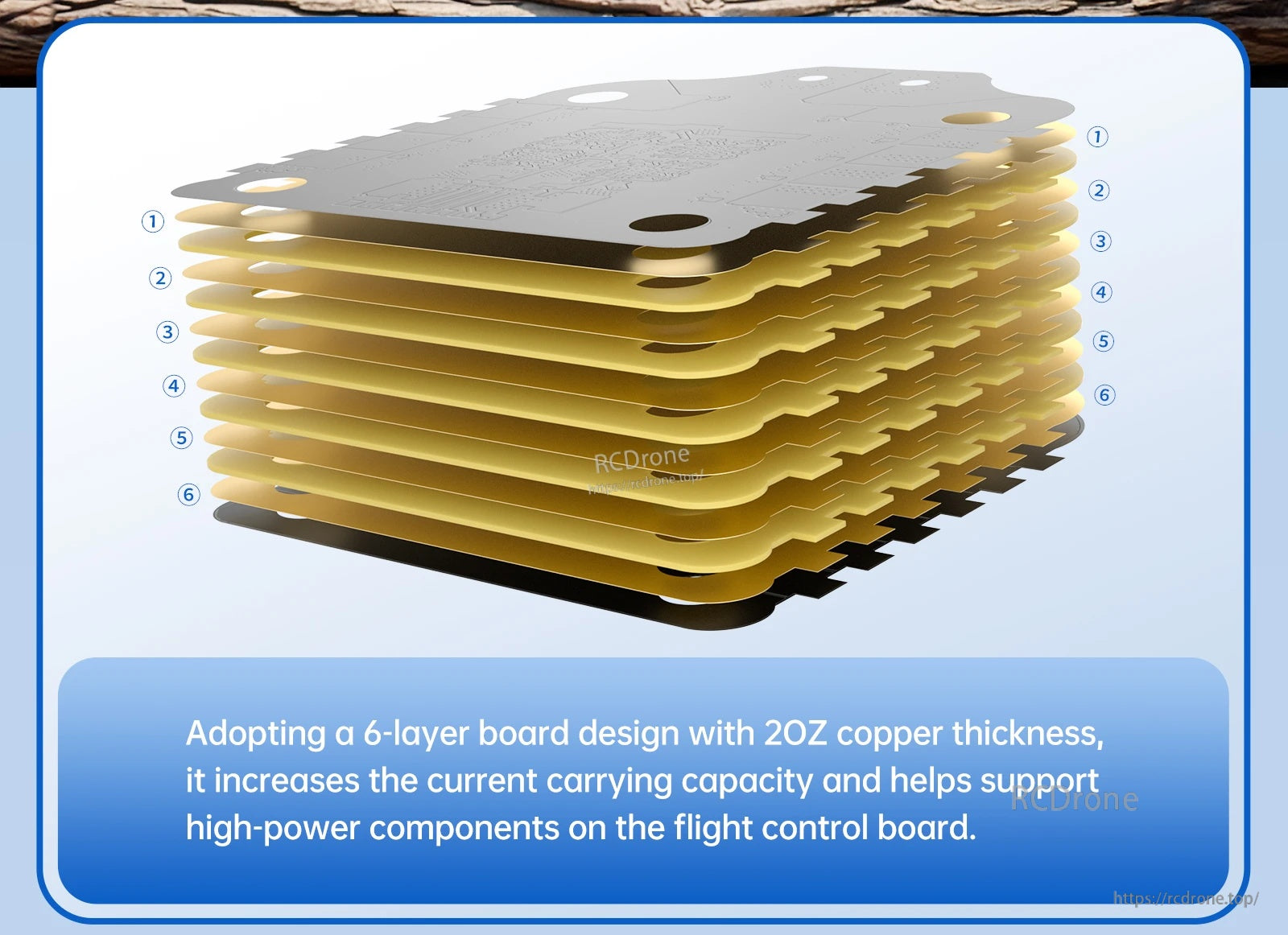

Muundo wa PCB wa tabaka 6 wenye unene wa shaba wa 2oz husaidia kuongeza uwezo wa kubeba sasa kwa ujenzi wa quad safi na thabiti.

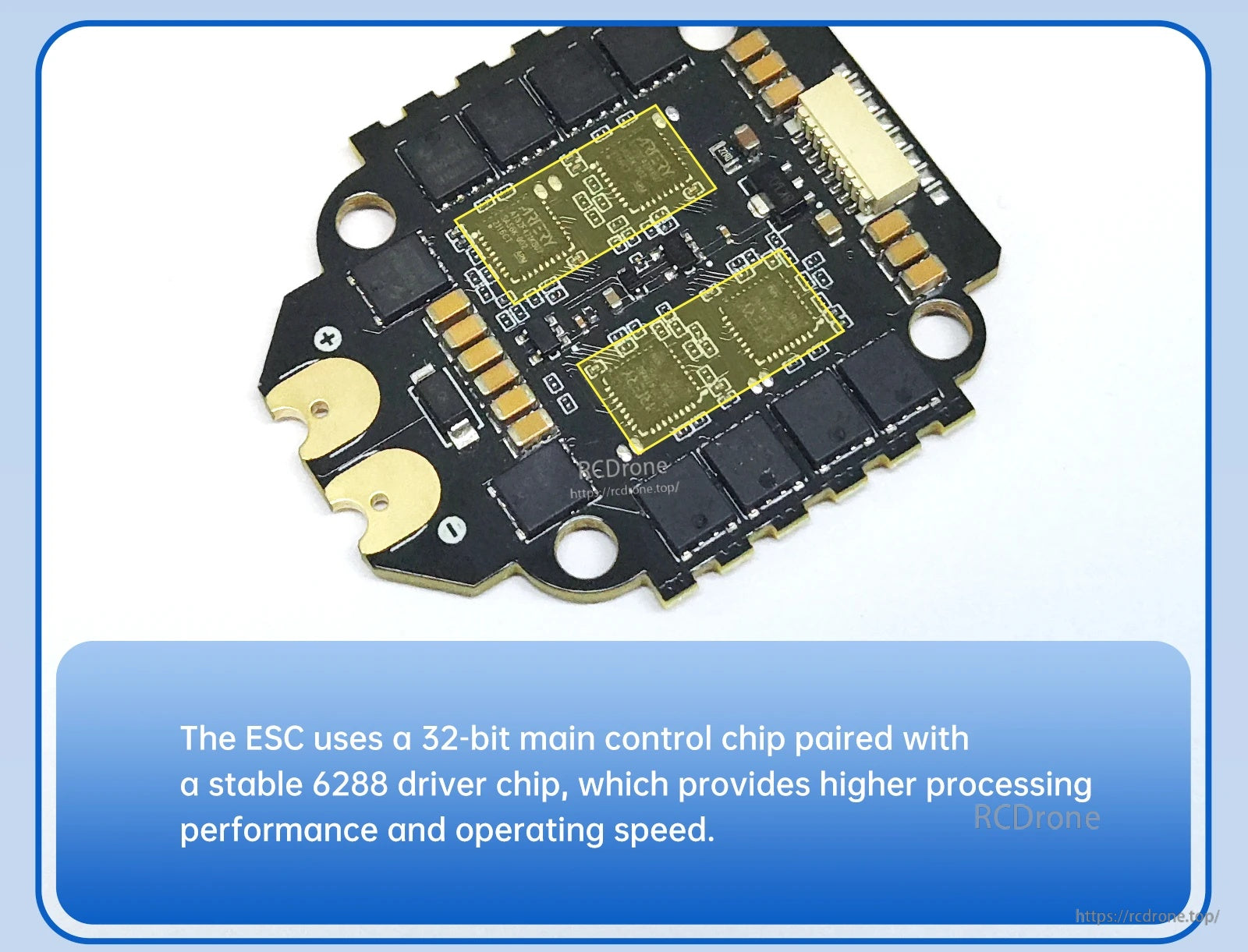

Returner 4-in-1 ESC inatumia chipi kuu ya udhibiti ya 32-bit iliyo na chipi cha dereva cha 6288 kwa ajili ya usindikaji wa haraka na kasi ya uendeshaji.

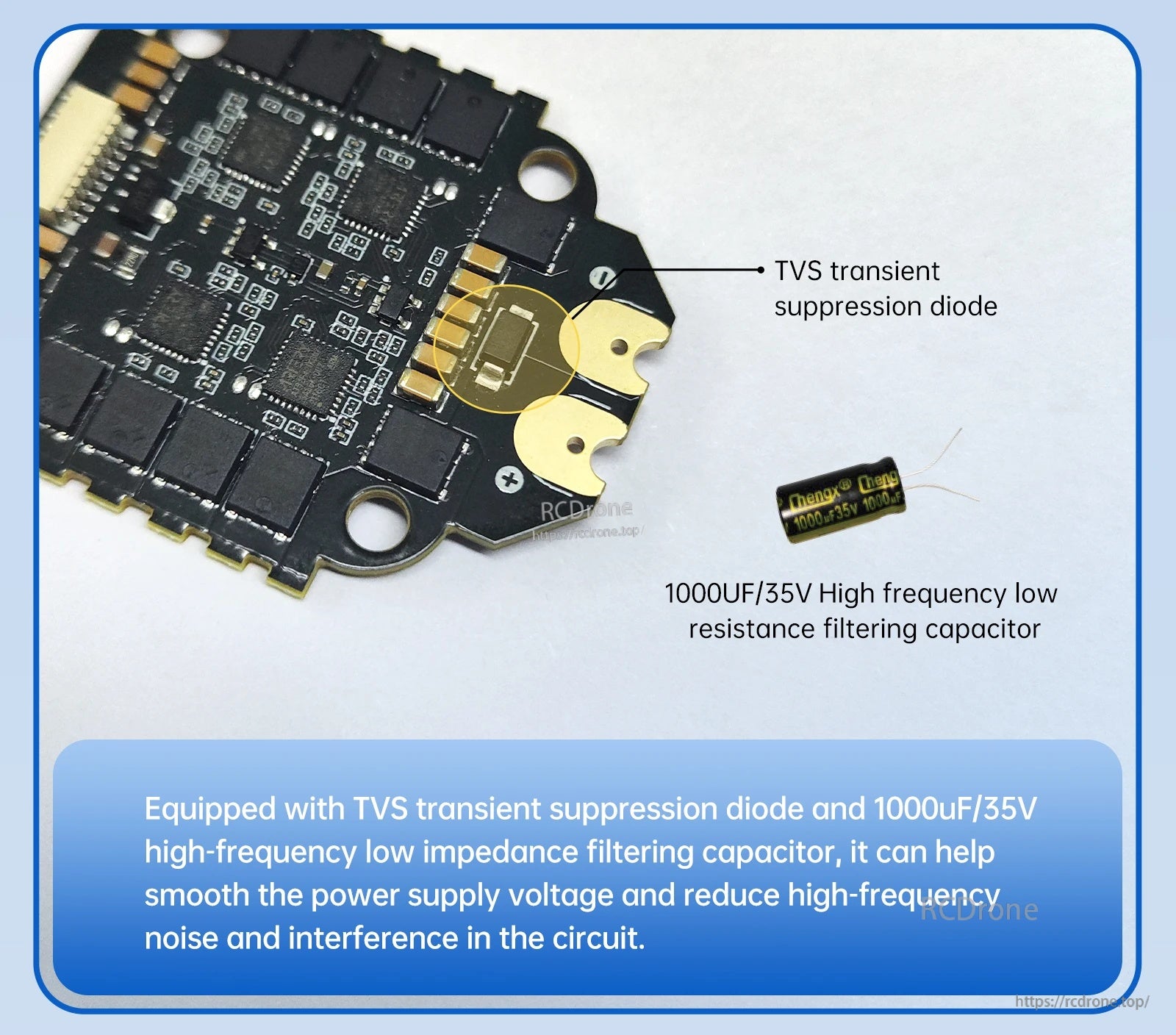

Returner 4-in-1 ESC inajumuisha diode ya kuzuia mabadiliko ya TVS na kondensa ya kuchuja ya 1000uF/35V yenye upinzani wa chini ili kusaidia kuimarisha nguvu na kupunguza kelele za masafa ya juu.

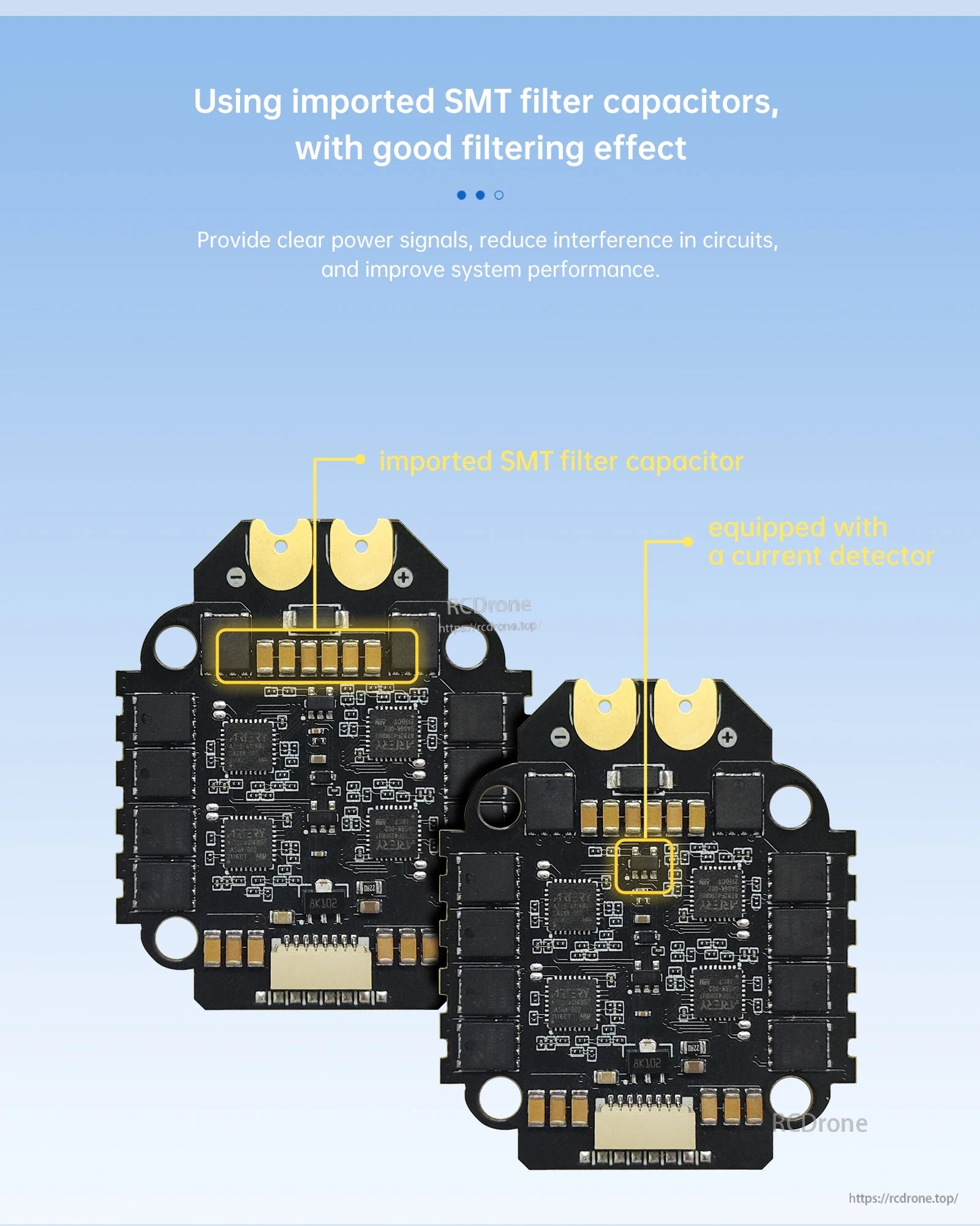

Bodi ya Returner 4-in-1 ESC ya BrotherHobby inatumia kondensa za kuchuja za SMT na detector ya sasa iliyojumuishwa ili kusaidia kuweka usambazaji wa nguvu kuwa safi katika ujenzi wa kompakt.

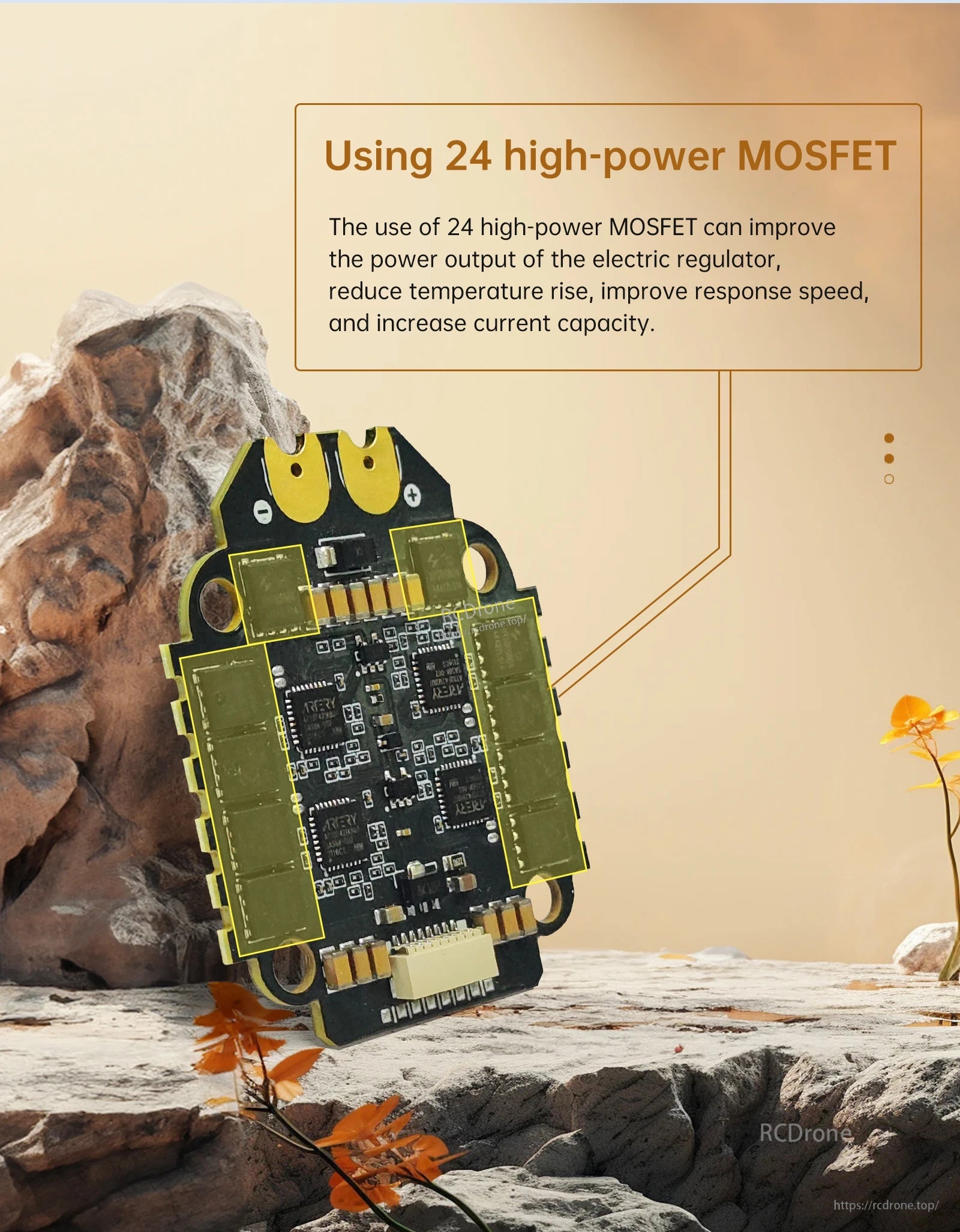

Returner 4-in-1 ESC inatumia MOSFETs 24 zenye nguvu kubwa ili kuboresha pato la nguvu huku ikipunguza kuongezeka kwa joto na kuongeza kasi ya majibu.

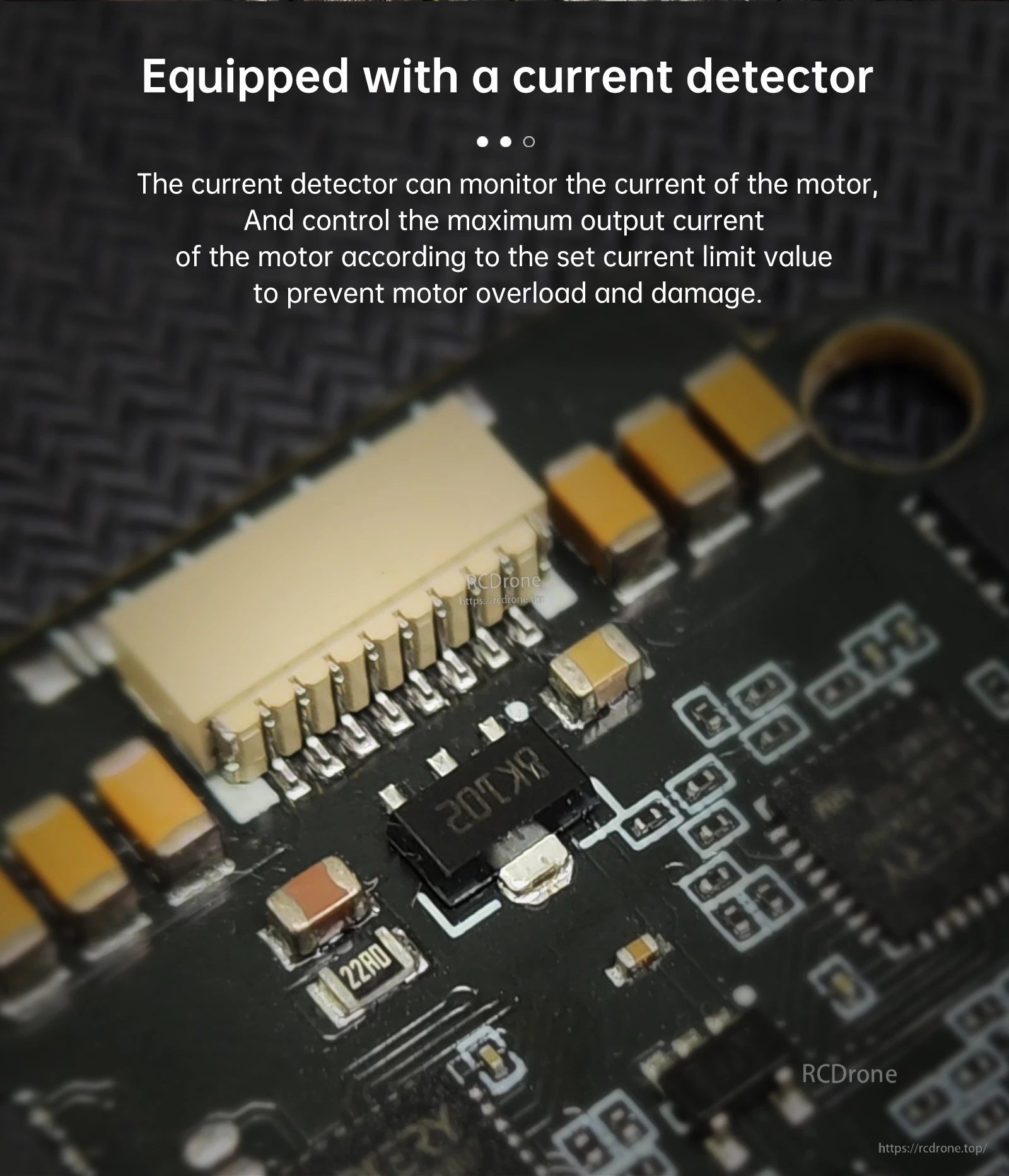

Detector ya sasa iliyojumuishwa inafuatilia sasa ya motor na kusaidia kuweka mipaka ya mzigo ili kulinda mfumo wakati wa kuruka.

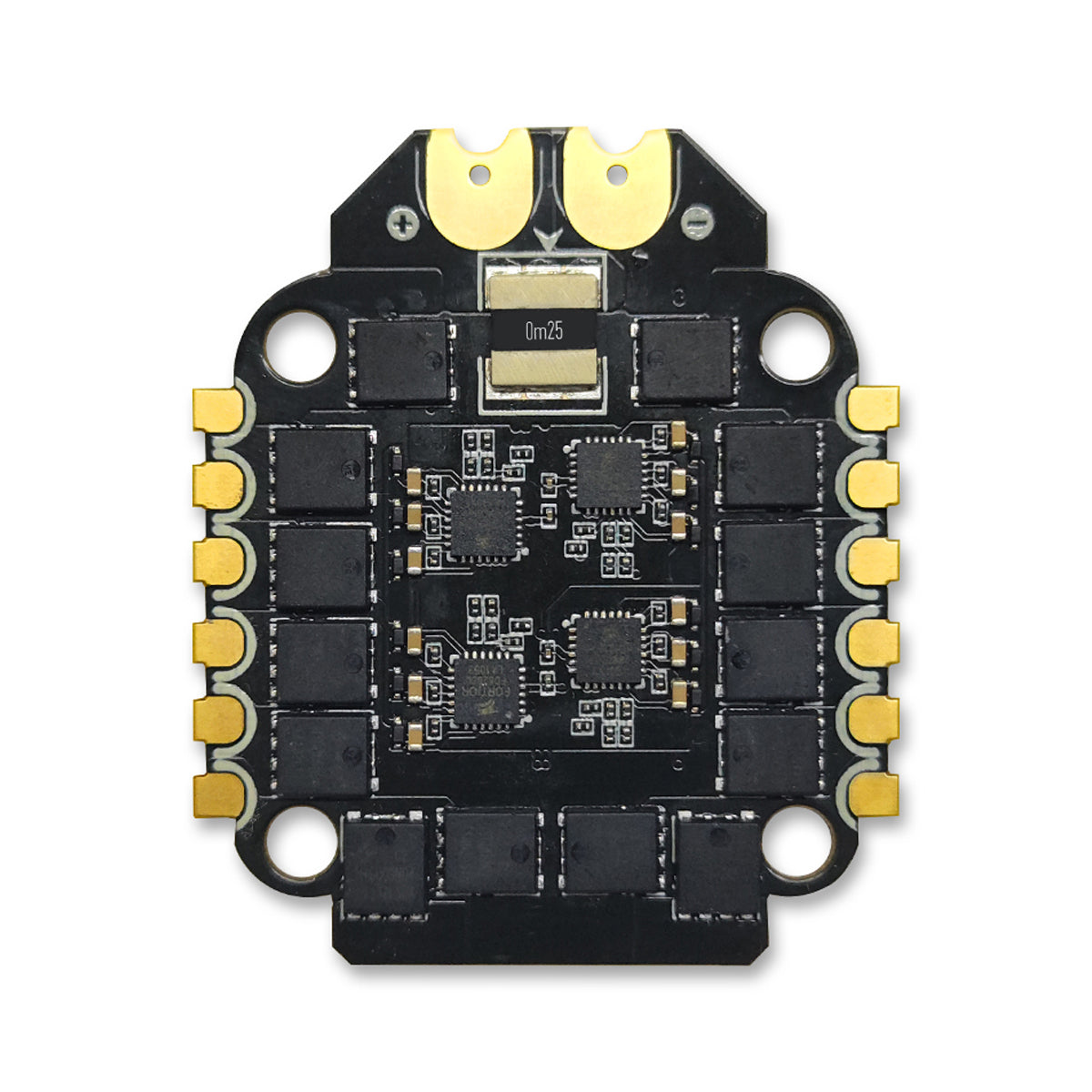

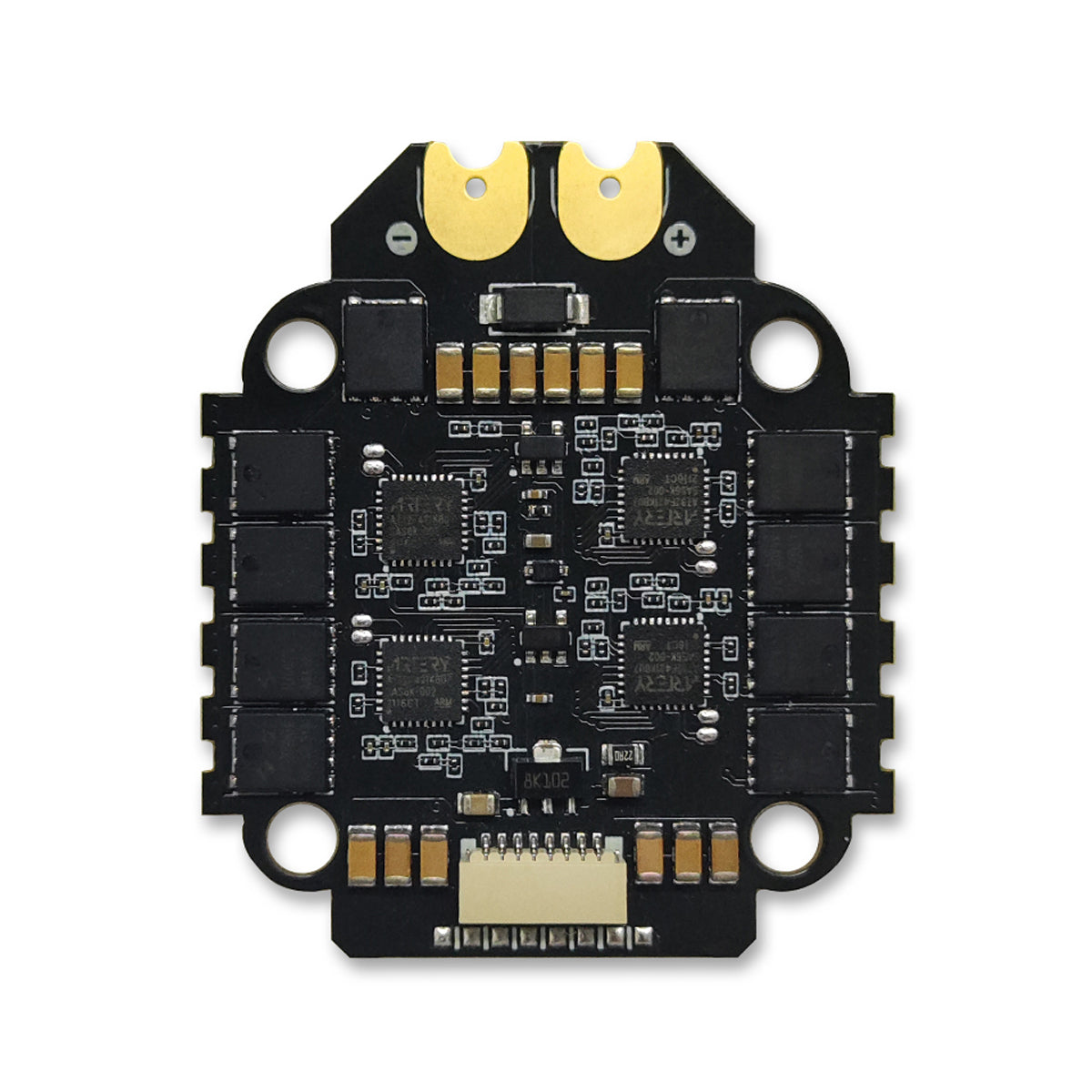

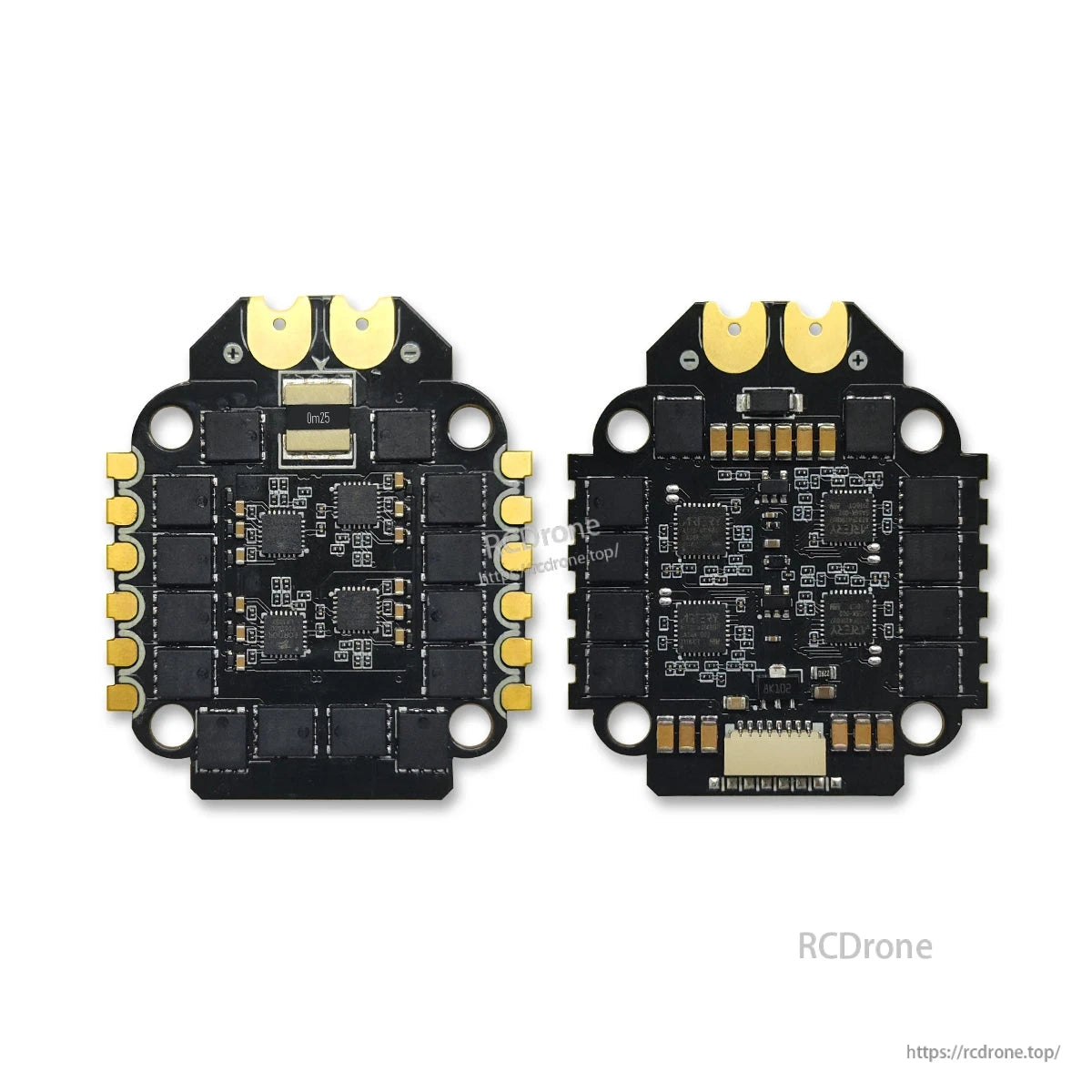

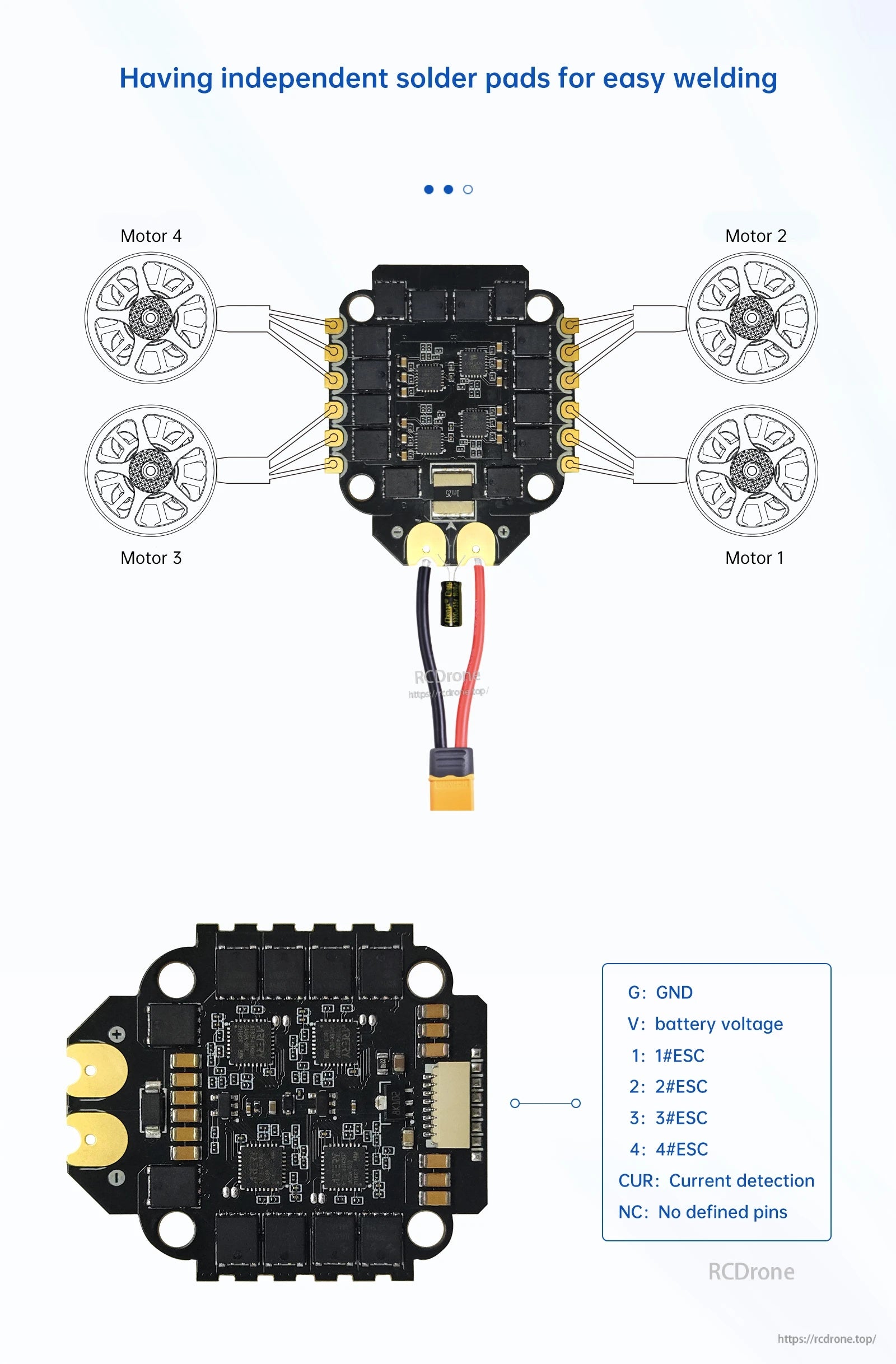

Returner 4-in-1 ESC inatumia pad za motor zilizoandikwa wazi na pini za GND/voltage/current ili kurahisisha wiring ya ujenzi wa quad wa 3–6S.

Returner 4-in-1 ESC inajumuisha kondakta ya 1000uF/35V ya chini-ESR, kebo ya gorofa ya pini 8, uongozi wa nguvu wa XT60, na seti ya screws za silikoni za M3 kwa ajili ya stack ya 30.5×30.5mm.
