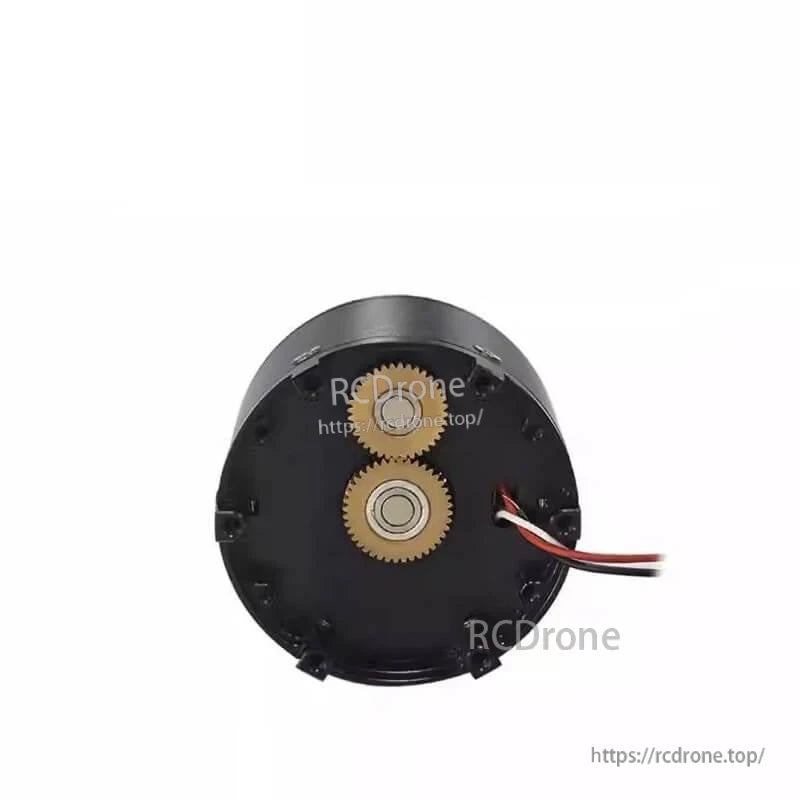

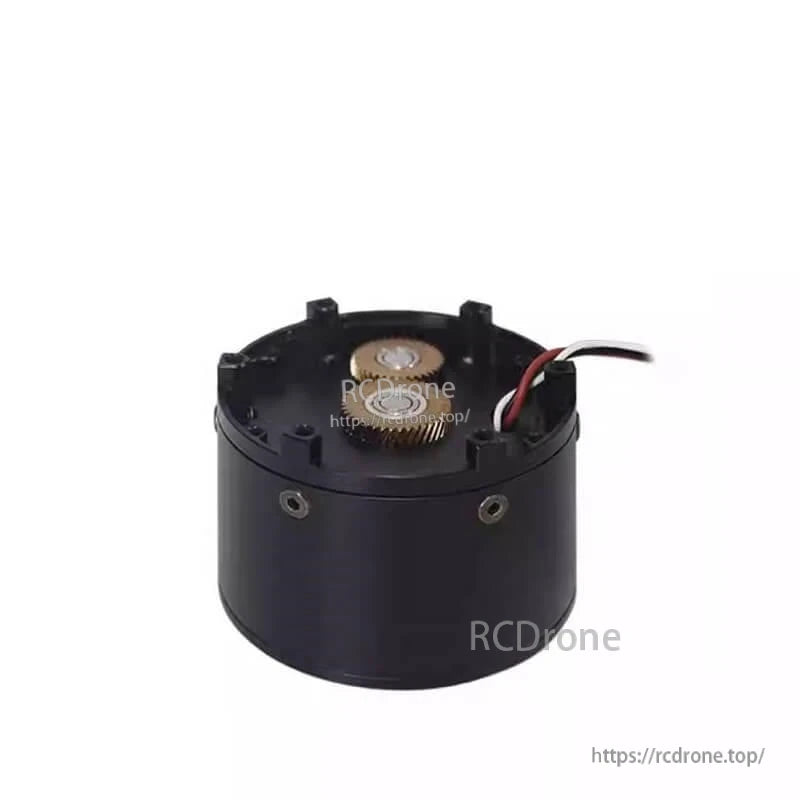

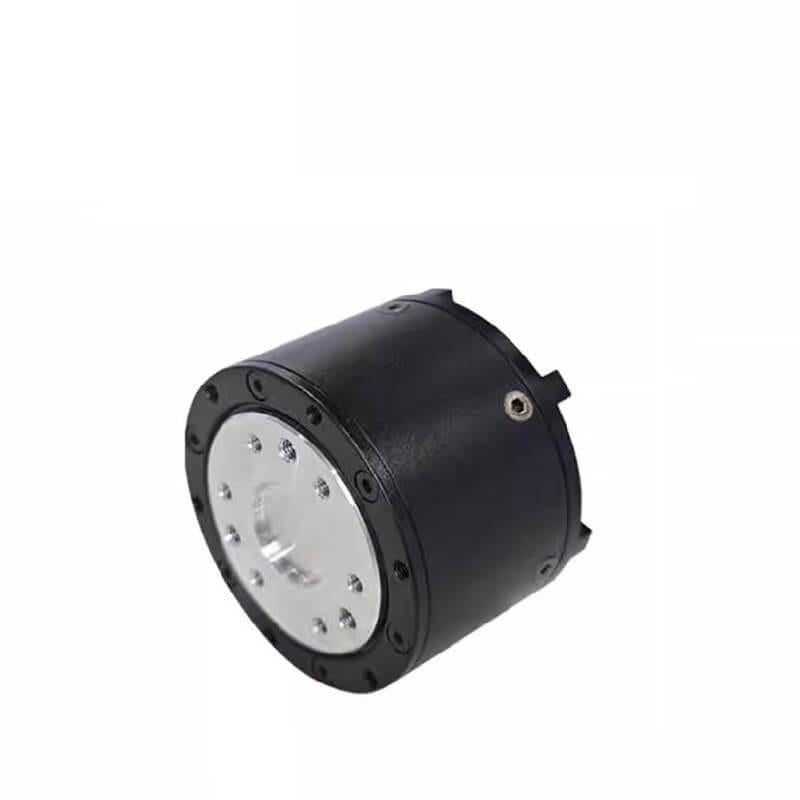

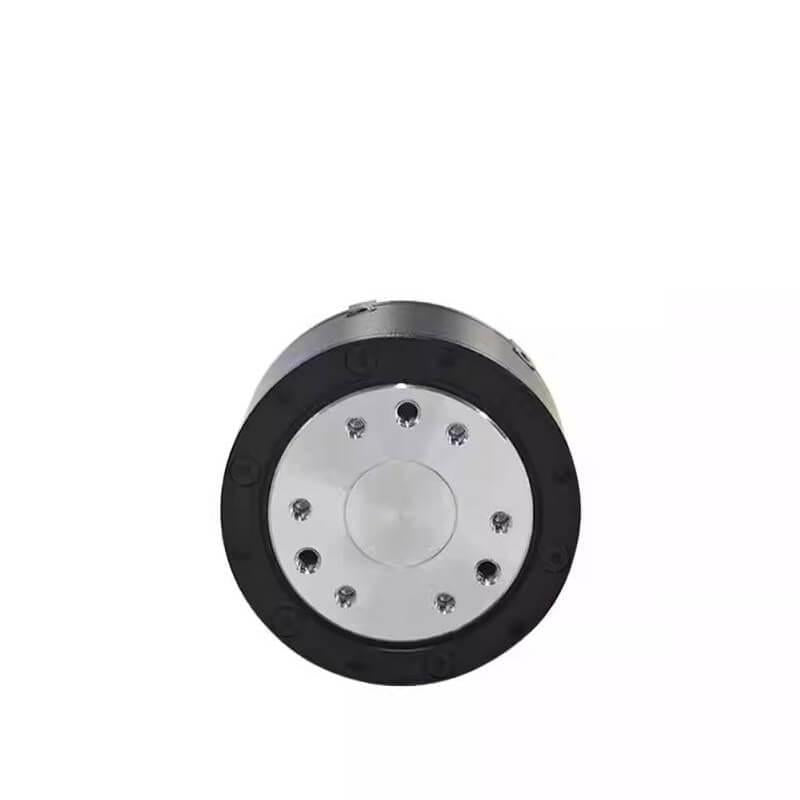

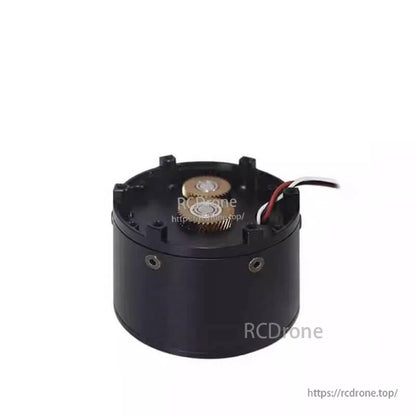

SteadyWin GIM3505-9 Motor ya Kupunguza Kasi — Gia ya Sayari 9:1, Torque 0.71 N·m, 24V IP54 Motor ya Roboti

Muhtasari

SteadyWin GIM3505-9 Motor ya Kupunguza Planetary ni Motor ya Roboti inayounganisha kupunguza planetary 9:1 na motor isiyo na brashi iliyojumuishwa na chaguo za encoder. Kitengo kina kiwango cha 24V (12~40V anuwai ya uendeshaji) chenye nguvu iliyokadiriwa ya 38.40W na torque ya pato iliyokadiriwa ya 0.71 N·m (kilele 1.95 N·m). Kupunguza hutumia gia za alumini, hutoa 15 arcmin backlash, na inakidhi ulinzi wa IP54.

Vipengele Muhimu

• Aina ya gia ya planetary, uwiano wa gia 9:1.
• Kiwango cha voltage 24V; anuwai ya voltage ya uendeshaji 12~40V.
• Spidi iliyokadiriwa baada ya kupunguza 258 RPM, kiwango cha juu 380 RPM.
• Current iliyokadiriwa 1.60 A; current ya kilele 4.19 A.
• Torque constant 0.35 N·m/A; speed constant 15.83 rpm/V.
• Nyenzo ya kupunguza: ALU; backlash ya gia ya kupunguza 15 arcmin.
• Daraja la ulinzi IP54; joto la uendeshaji -20~+80℃.
• Encoder iliyojumuishwa kwenye dereva (14 bit); encoder ya pili kwenye shat ya pato inasaidiwa (NDIO).
• Mawasiliano: CAN & 485.
• Mzigo wa axial wa juu 75 N; mzigo wa radial wa juu 300 N; kelele <60 dB.

Maombi

Inafaa kwa roboti za kibinadamu, mikono ya roboti, exoskeletons, roboti wa mguu nne, magari ya AGV na roboti za ARU kama ilivyoorodheshwa katika nyaraka za kiufundi.

Kwa kuagiza au msaada wa kiufundi, wasiliana na support@rcdrone.top.

Maelezo ya kiufundi

Miongozo

SteadyWin_GIM3505_9_dual_encoding.stp

GlM3505-9_installation_drawing.pdf
