SteadyWin GIM3510-64 Kipunguza Mzunguko wa Roboti — 72W 24V CAN, 64:1, 8.5 N.m Kawaida

Muhtasari

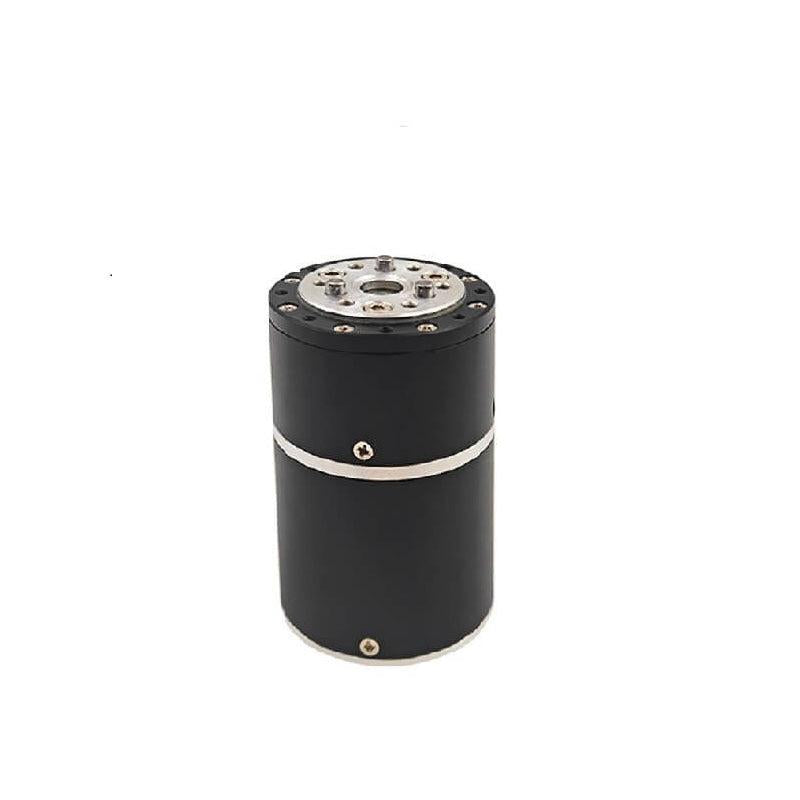

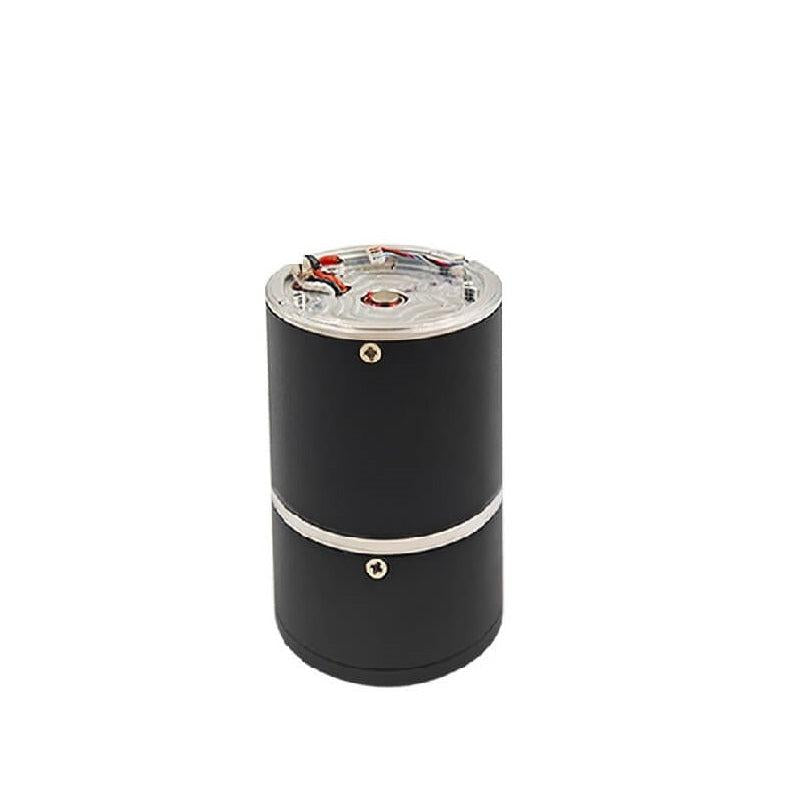

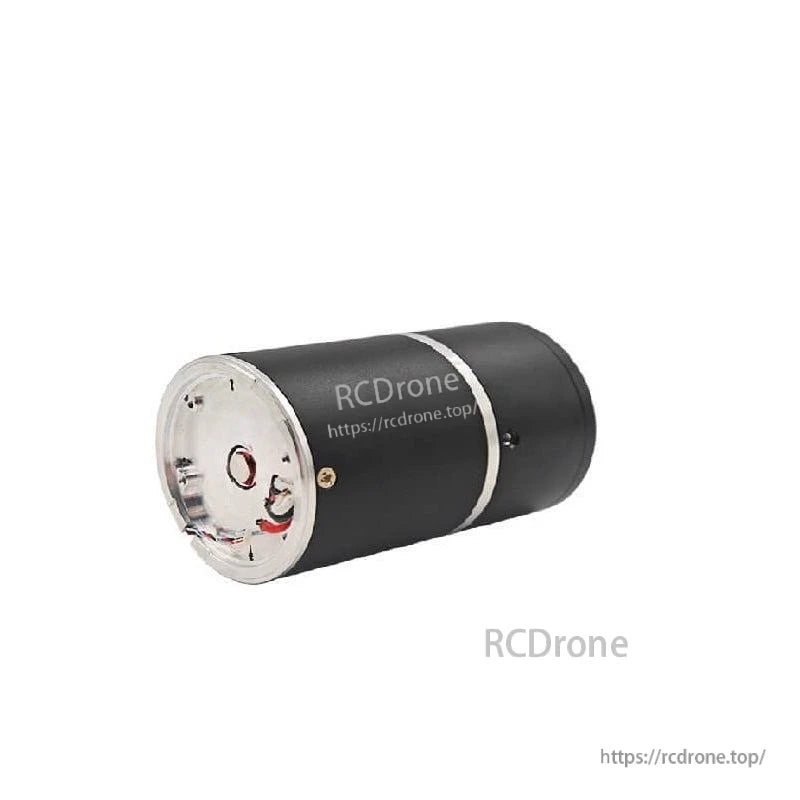

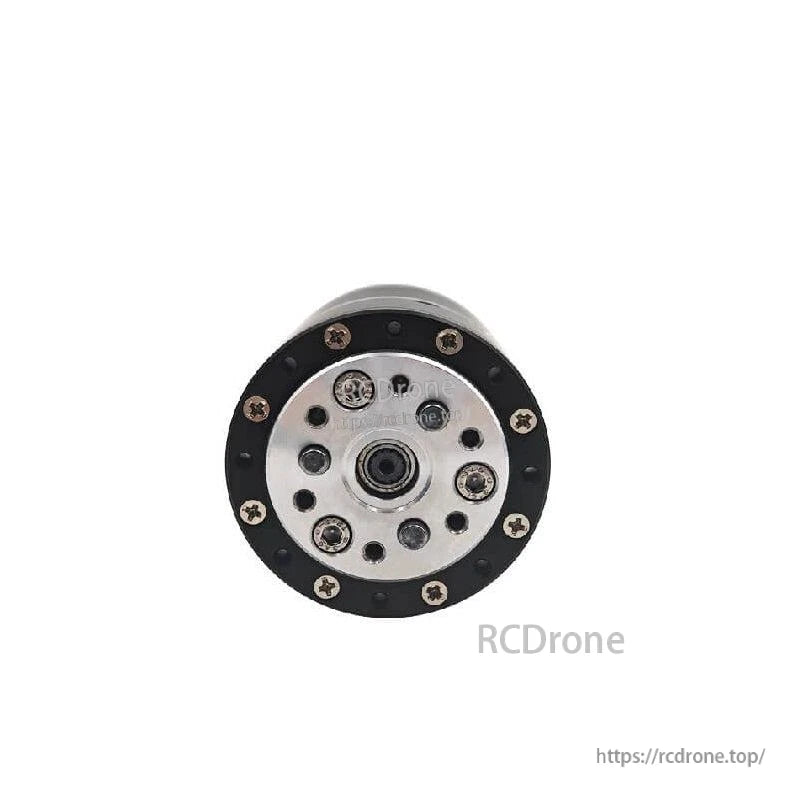

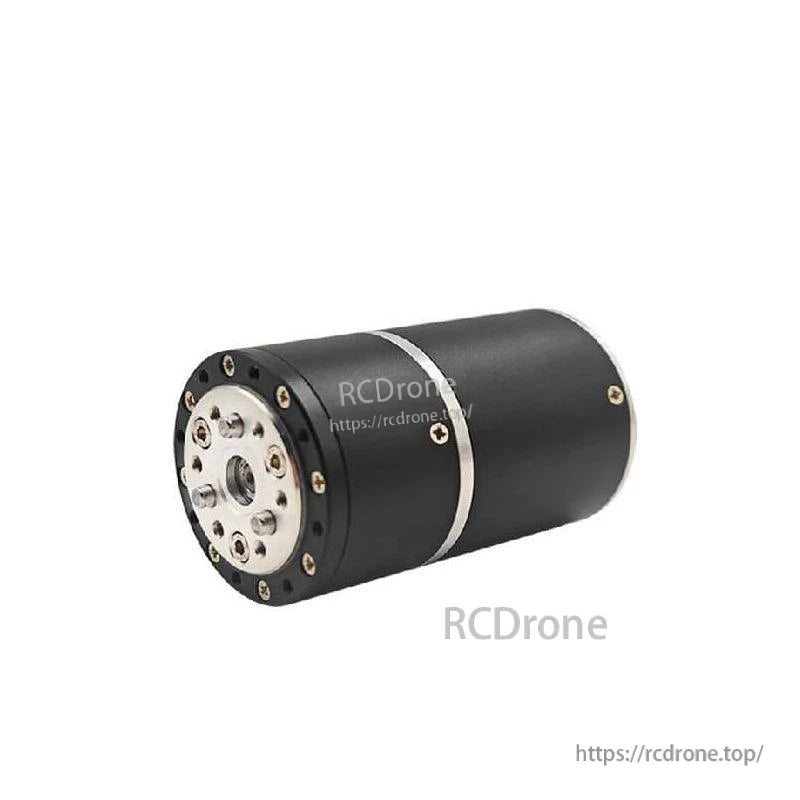

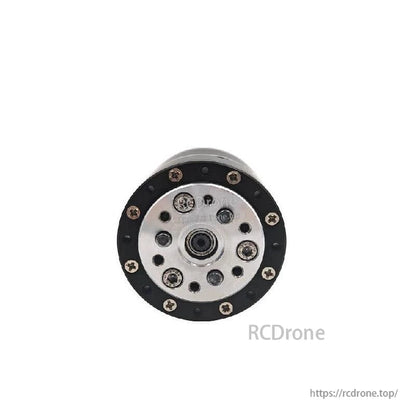

Motor ya Roboti ya SteadyWin GIM3510-64 Planetary Reducer ni actuator ndogo, iliyo na kiwango cha IP54, ikichanganya motor na reducer ya sayari ya 64:1. Imeundwa kwa ajili ya kuunganishwa katika mifumo ya roboti, GIM3510-64 inatoa nguvu ya kawaida ya 72W, voltage ya kawaida ya 24 V (kasi ya 12–40 V), mawasiliano ya CAN na mrejesho wa encoder unaofaa kwa roboti za kibinadamu, mikono ya roboti, exoskeletons na majukwaa ya AGV/quadruped.

Vipengele Muhimu

• Mfano: GIM3510-64 yenye kupunguza gia ya sayari ya 64:1.
• Nguvu ya kawaida 72 W na voltage ya kawaida 24 V (kasi ya uendeshaji 12–40 V).
• Torque ya kawaida 8.5 N.m, torque ya kusimama 46 N.m; torque constant 2.61 N.m/A.
• Speed ya kawaida baada ya kupunguza 65 RPM; speed ya juu baada ya kupunguza 703 RPM.
• Current ya kawaida 3 A; current ya kusimama 24.2 A.
• Encoder iliyojumuishwa (14 Bit) na msaada wa encoder ya pili; msaada wa encoder tofauti: HAPANA.
• Mawasiliano: CAN bus; mfano wa dereva: GDZ34.
• Nyenzo za gia ya kupunguza: ALU; nyuma ya gia ya kupunguza: 15 arcmin.
• Mipaka ya mitambo: mzigo wa axial wa juu 75 N; mzigo wa radial wa juu 300 N.
• Ukubwa wa kompakt: Dia46*70.5mm (bila dereva), Dia46*77.5mm (na dereva); uzito 495 g (bila dereva), 507 g (na dereva).
• Daraja la ulinzi IP54; joto la kufanya kazi -20°C hadi +80°C; kelele <60 dB.
• Usaidizi wa breki maalum: NDIYO.

Kwa msaada wa kiufundi au mauzo, wasiliana na support@rcdrone.top.

Maelezo

Maombi

• Roboti za Binadamu
• Vikono vya Roboti
• Exoskeletons
• Roboti za Nguvu Nne
• Magari ya AGV
• Roboti za ARU

Maelekezo

• SteadyWin_GIM3510-64__Mchoro_wa_Usanidi.stp
• GlM3510-64_installation_drawing.pdf
