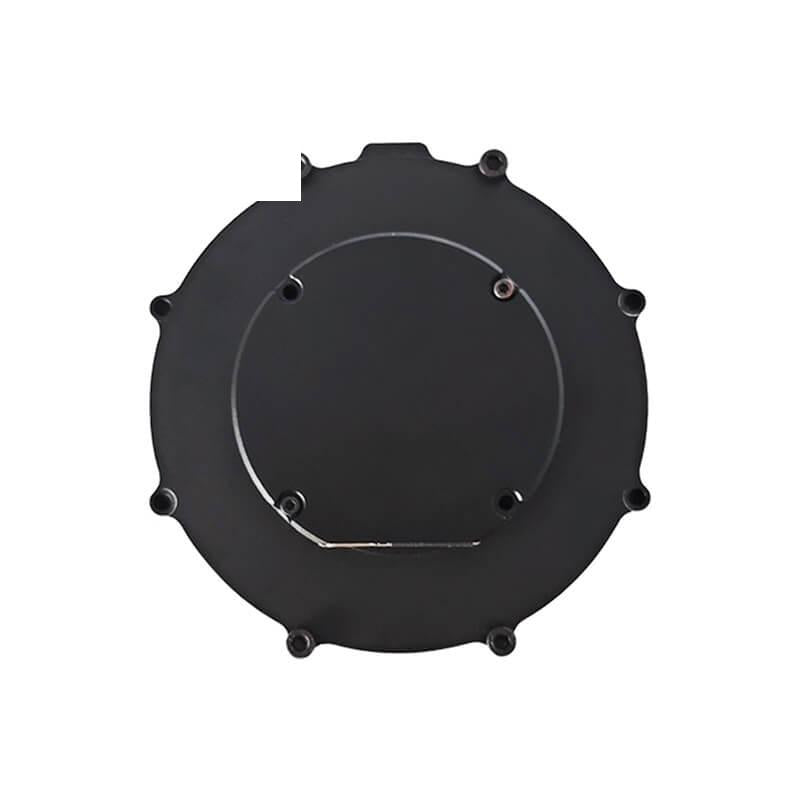

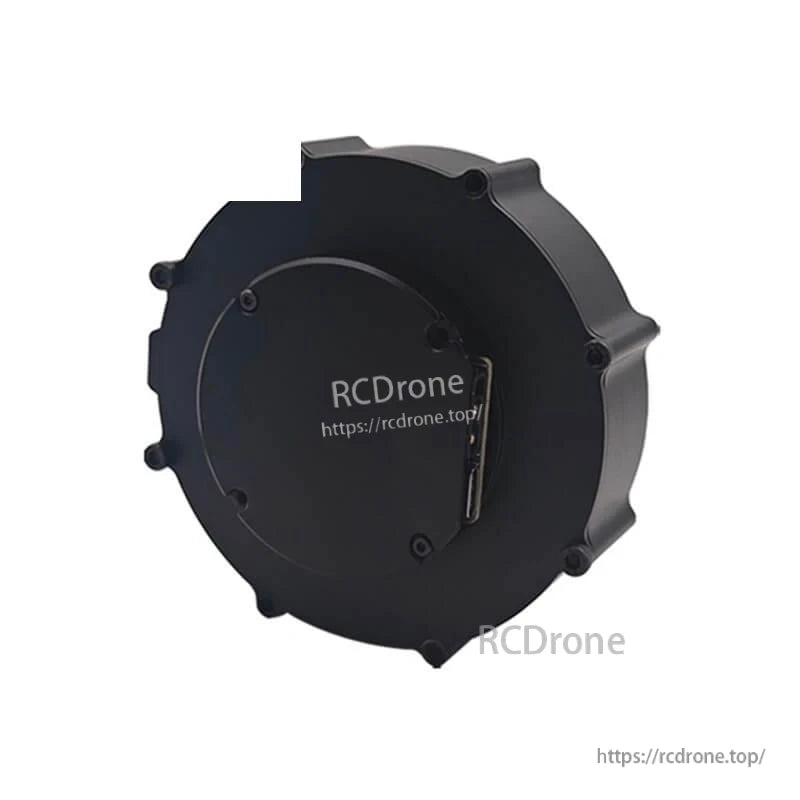

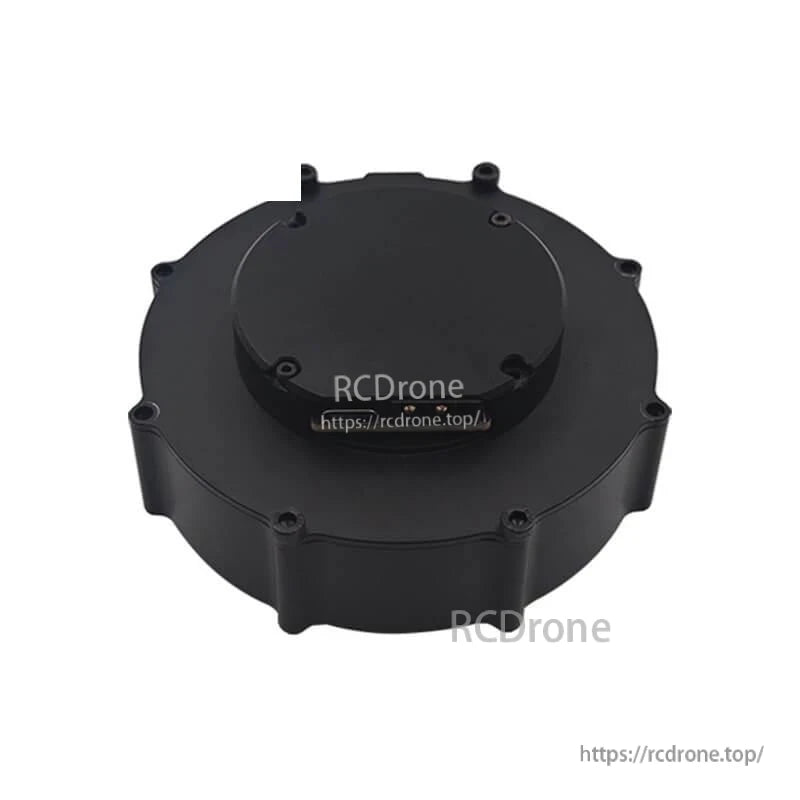

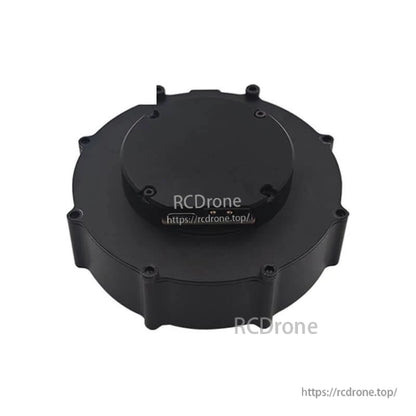

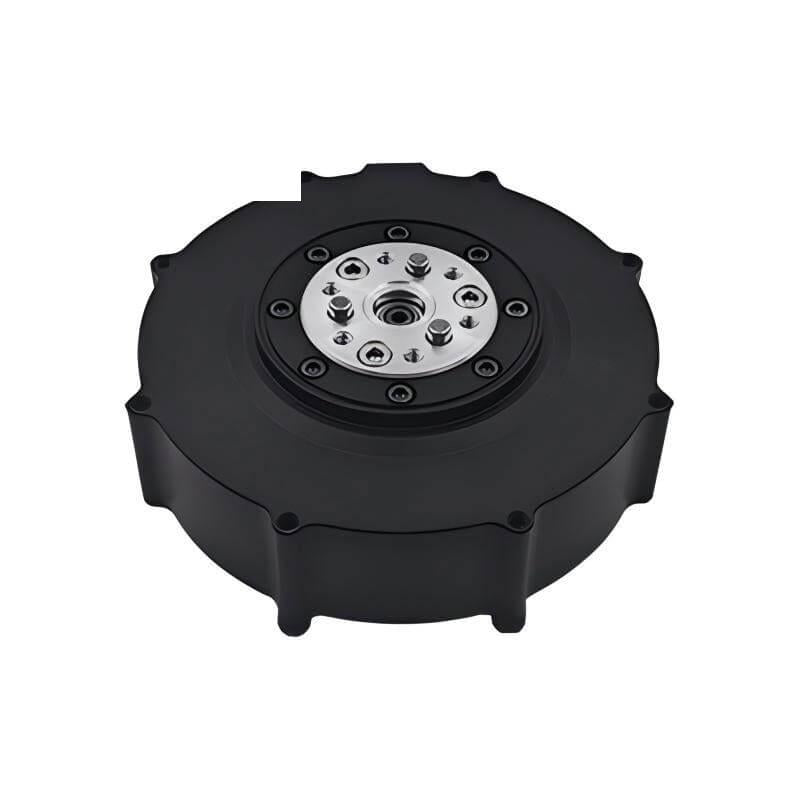

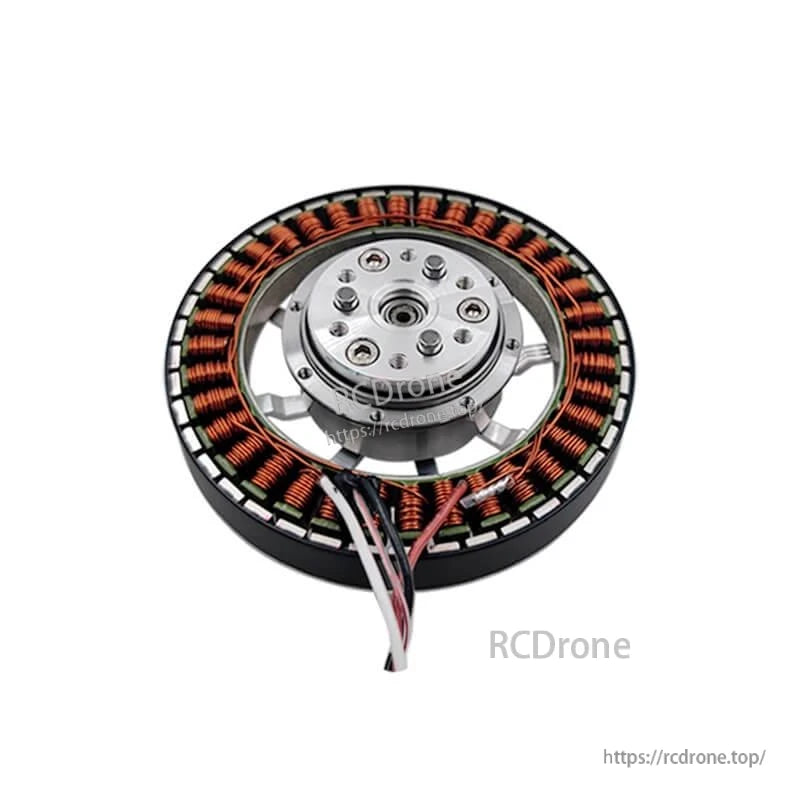

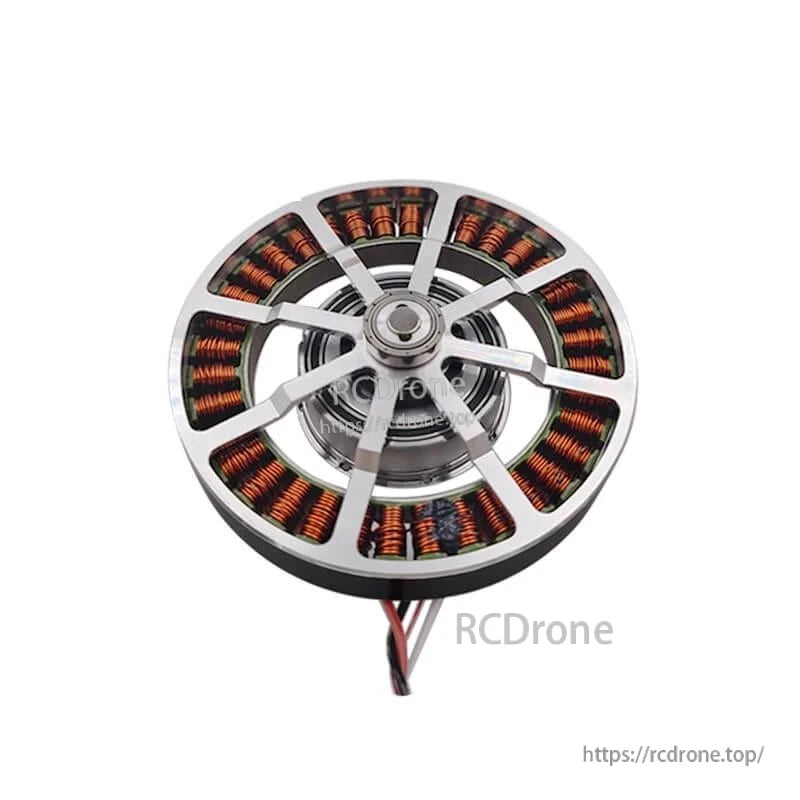

SteadyWin GIM8108-8 Motoru wa Kupunguza Kasi — 48V (24–56V), 336W, 8:1, 7.5 N·m, IP54, CAN & Type‑C, Encoder 16‑bit kwa Vifaa vya Roboti

Muhtasari

Motor ya SteadyWin GIM8108-8 Planetary Reducer ni motor ya gear ya sayari iliyounganishwa, yenye chaguo za dereva kwa ajili ya roboti na uendeshaji wa viwanda vya mwanga. Viwango muhimu vya kawaida: 48 V (kati ya 24–56 V), nguvu ya pato ya 336 W, torque ya kawaida ya 7.5 N·m na kupunguza gear ya sayari ya 8:1. Kitengo kinajumuisha encoder ya bit 16, mawasiliano ya CAN na Aina-C, na ulinzi wa IP54 kwa matumizi katika mifumo ya kiotomatiki.

Vipengele Muhimu

Kupunguza sayari iliyounganishwa

Sanduku la gia la sayari la 8:1 lenye gia za chuma na backlash ya kawaida ya 15 arcmin kwa uhamasishaji wa torque unaoweza kurudiwa.

Umeme na utendaji

Voltage ya kawaida 48 V (ikiendesha 24–56 V). Nguvu ya kawaida 336 W ikiwa na sasa ya kawaida 7 A na sasa ya kukwama 22 A. Kasi baada ya kupunguza: ya kawaida 110 RPM, ya juu 320 RPM.

Udhibiti na hisi

Encoder iliyojengwa ndani yenye ufafanuzi wa bit 16 na msaada wa encoder ya pili. Mifumo ya mawasiliano: CAN na Aina-C.Msaada wa encoder wa kutenganisha: Hapana.

Mipaka ya mitambo na kuegemea

Mzigo wa axial ulioainishwa wa 225 N na mzigo wa radial wa juu wa 900 N. Kiwango cha kelele <60 dB. Daraja la ulinzi IP54. Joto la kufanya kazi -20°C hadi +80°C.

Chaguzi

Msaada wa breki wa kawaida: Ndiyo. Motor inapatikana na au bila moduli ya dereva ya SDC104 (mfano wa dereva: SDC104).

Maelezo

Matumizi

• Roboti za Binadamu
• Michemu ya Roboti
• Exoskeletons
• Roboti za Mguu Mine
• Magari ya AGV
• Roboti za ARU

Kuhusu kuagiza, msaada wa kiufundi au faili za CAD, wasiliana na support@rcdrone.top or tembelea https://rcdrone.top/ kwa huduma za wateja na msaada.

Maelekezo

• GIM8108-8_Mchoro_wa_Usanidi.pdf
• GIM8108-8_Kiini.pdf
• SteadyWin_GIM8108-8_kiini.stp
• SteadyWin_GIM8108-8_mchoro_wa_usanidi.stp
