SteadyWin WK2205 Motor ya Roboti — Motor ya DC Isiyo na Fremu 12V | 5630 rpm Max | Kipenyo 26.3 x 9 mm | WK2205 / WK2205CH

Muhtasari

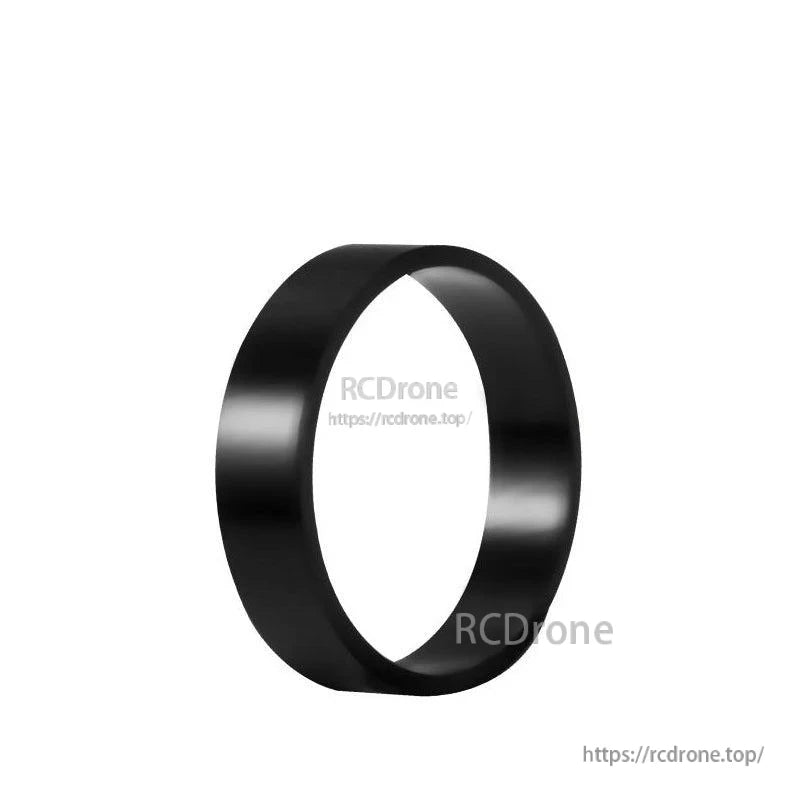

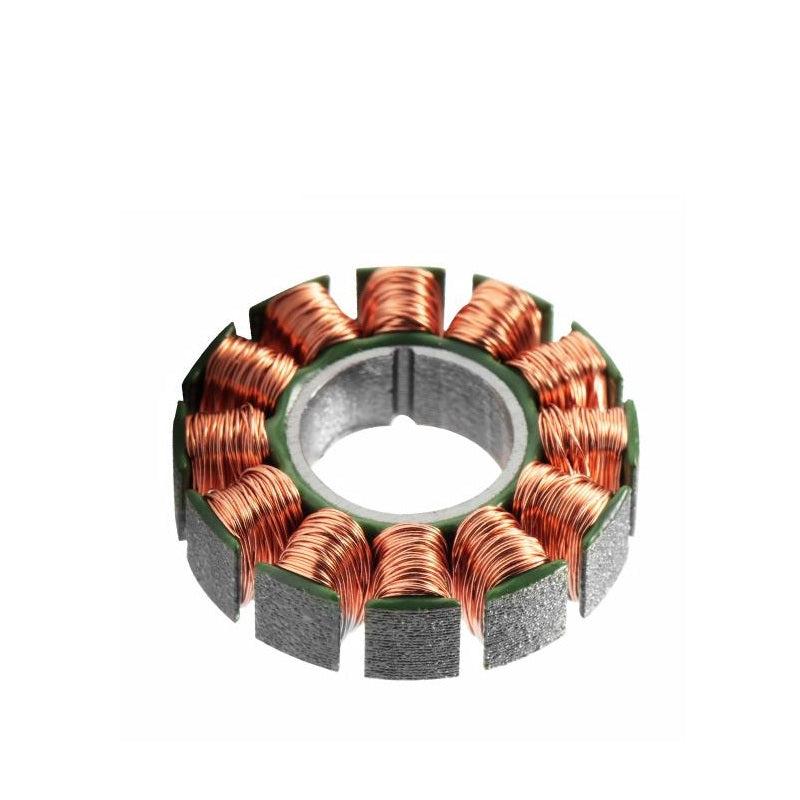

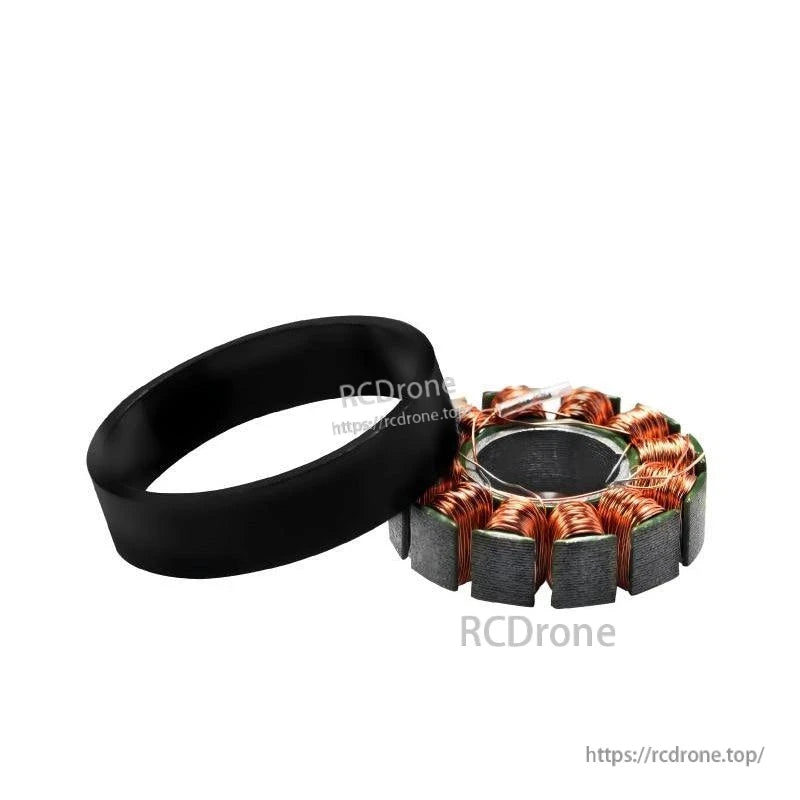

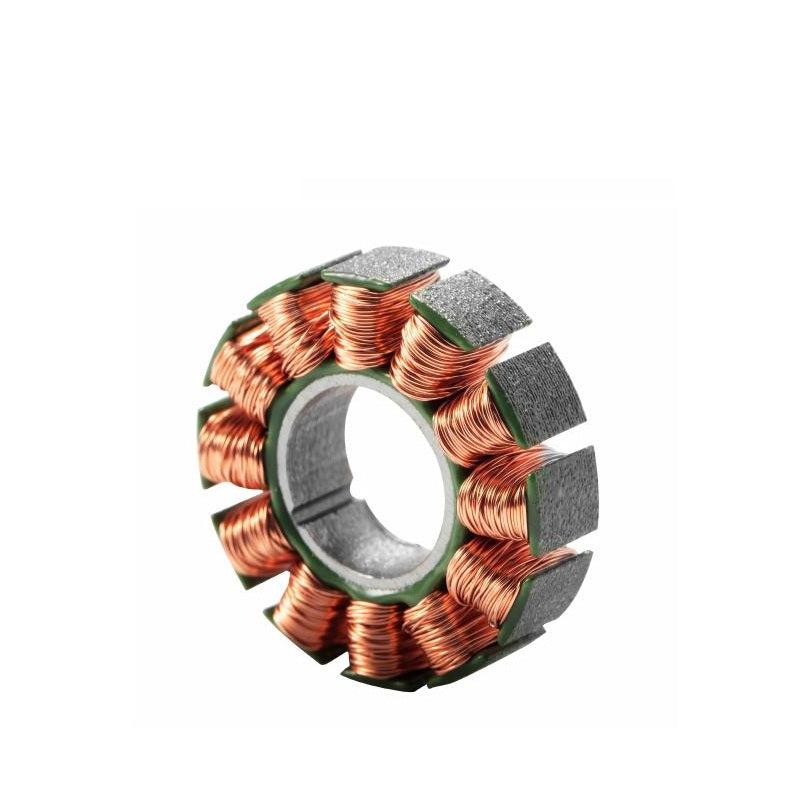

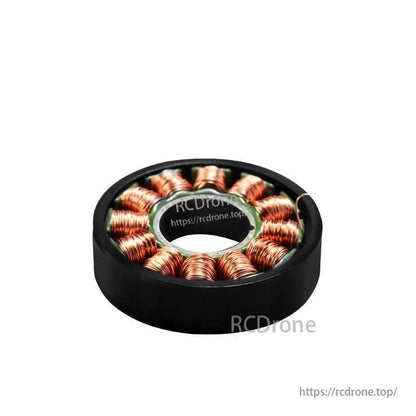

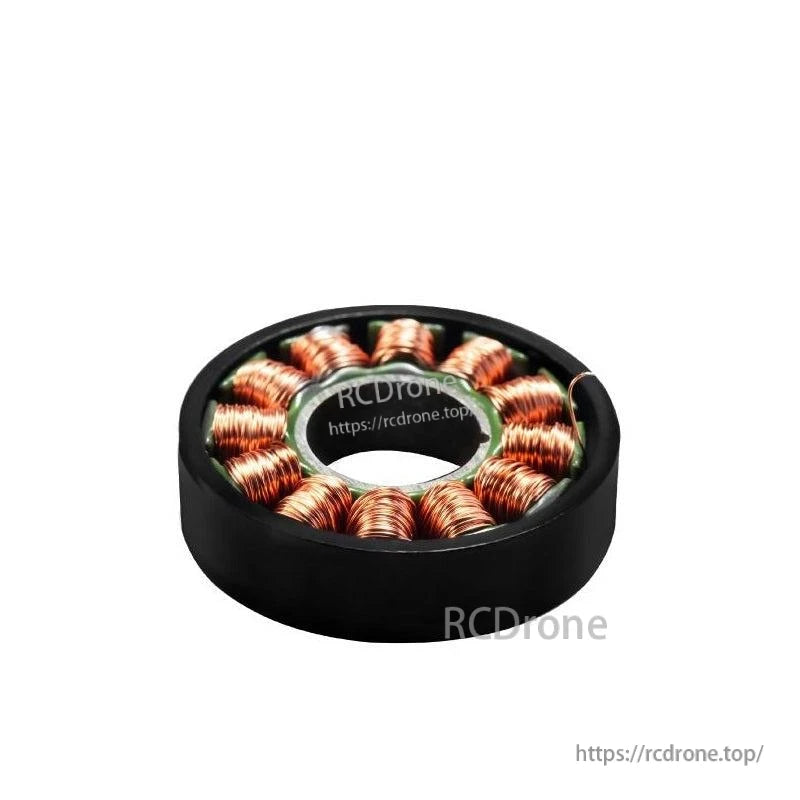

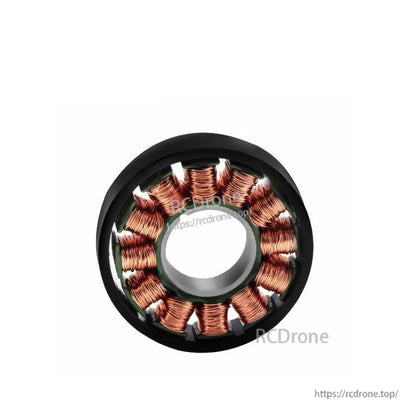

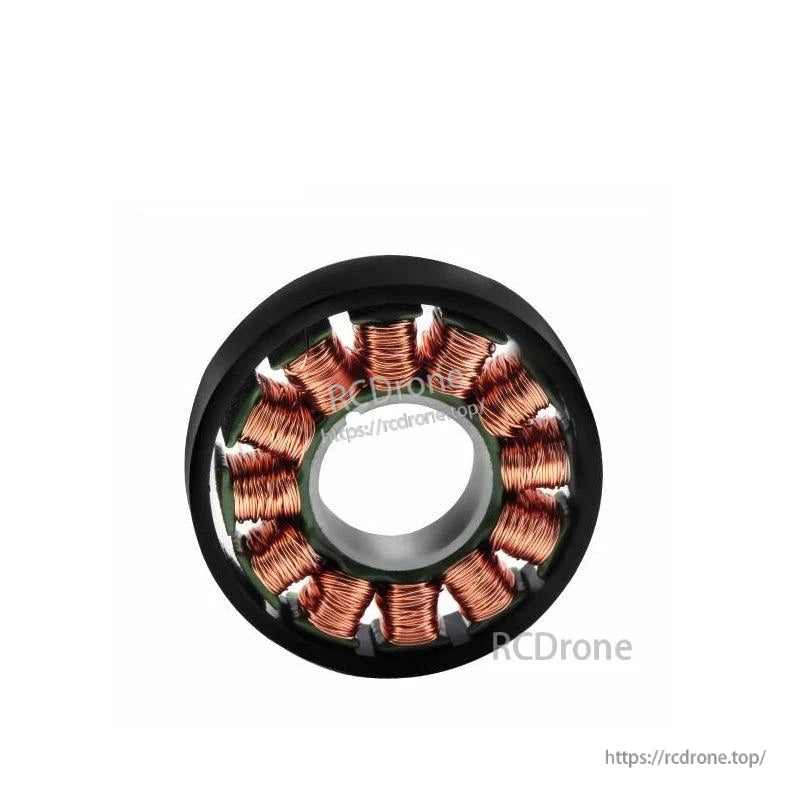

SteadyWin Motor ya Roboti ya WK2205 ni motor isiyo na brashi ya DC isiyo na fremu inayotolewa katika toleo mbili (WK2205 na WK2205CH). Toleo zote zina voltage ya kawaida ya 12 V na kasi ya juu ya 5630 rpm huku zikihusiana na ukubwa, torque ya kawaida/kuacha na inertia ya rotor. Muundo ni mdogo kwa ajili ya kuunganishwa katika mifumo ya roboti yenye nafasi finyu ambapo umbo la motor isiyo na fremu na inertia ya rotor ya chini inahitajika.

Thamani kuu zilizoorodheshwa: voltage ya kawaida 12 V; sasa ya kawaida 0.66 A; kasi ya kawaida 792 rpm; kasi ya kudumu 469 rpm/V. Thamani maalum za toleo zimeorodheshwa katika jedwali la Specifikes hapa chini.

Vipengele Muhimu

Muundo usio na fremu wa brashi

Umbo la motor isiyo na brashi ya DC isiyo na fremu kwa ajili ya kuunganishwa moja kwa moja na rotors maalum na makusanyiko ya mitambo.

Nyumba ndogo

Vipimo vidogo vya motor na uzito mdogo vinasaidia usakinishaji wenye nafasi finyu: WK2205 (Dia 26.3 x 9 mm, 14 g) na WK2205CH (Dia 25.3 x 6.2 mm, 12 g).

Uwezo wa kasi ya juu

Kasi ya juu kabisa 5630 rpm inafaa kwa uendeshaji wa kasi na mwendo sahihi inapounganishwa na umeme wa kuendesha unaofaa.

Inertia ya rotor ya chini

Thamani za inertia ya rotor (9 gcm^2 kwa WK2205; 5 gcm^2 kwa WK2205CH) hupunguza mzigo kwenye mizunguko ya udhibiti na kuboresha majibu ya dinamik.

Tabia za umeme

Current ya kawaida 0.66 A na upinzani wa interphase 7.4 Ohm kwa mahitaji ya kuendesha yanayofanana; torque constant na speed constant zimetolewa kwa ajili ya tuning ya udhibiti.

Kwa maswali ya kabla ya mauzo na msaada wa kiufundi wasiliana na support@rcdrone.top.

Mfafanuzi

Maombi

• Roboti za kibinadamu
• Microsimu za roboti
• Exoskeletons
• Roboti wanne kwa wanne
• Magari ya AGV
• Roboti za ARU

Miongozo

• WK2205_installation_drawing.pdf
• WK2205CH_installation_drawing.pdf
• SteadyWin_WK2205_motor.stp
• SteadyWin_WK2205CH_motor.stp
