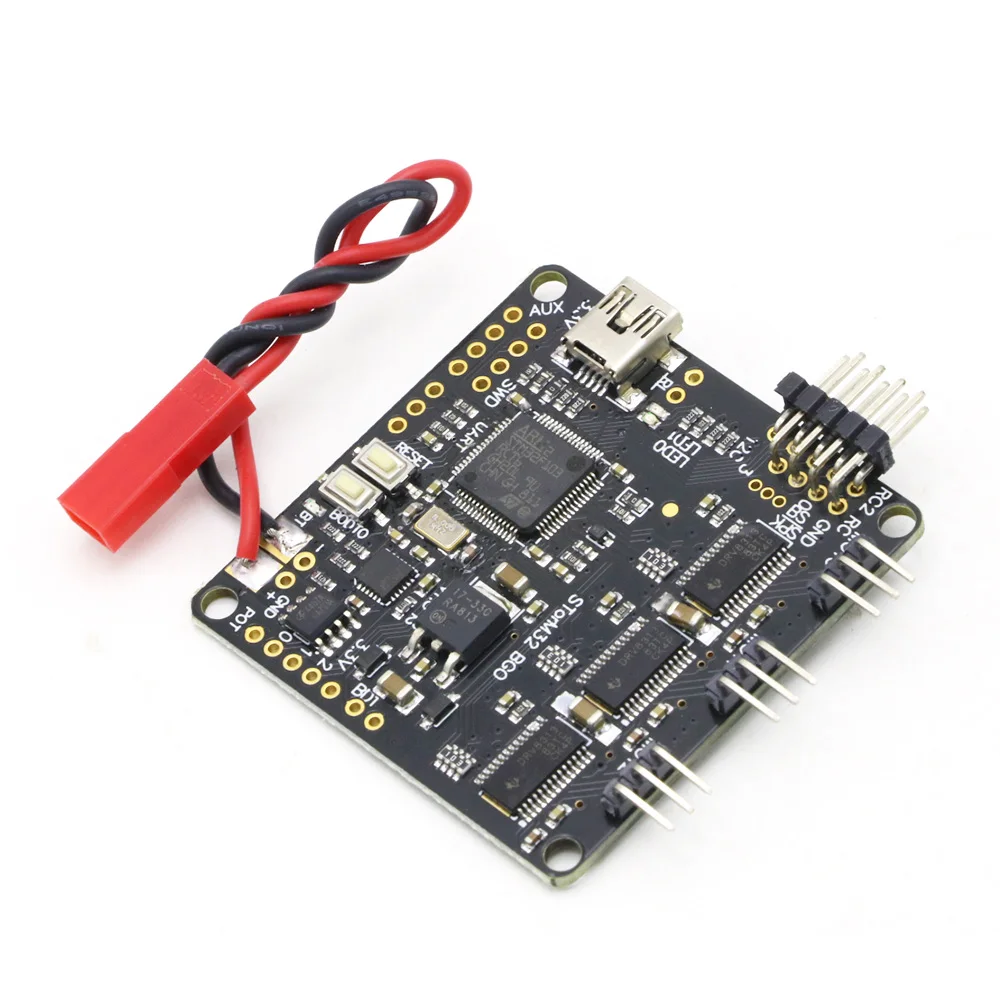

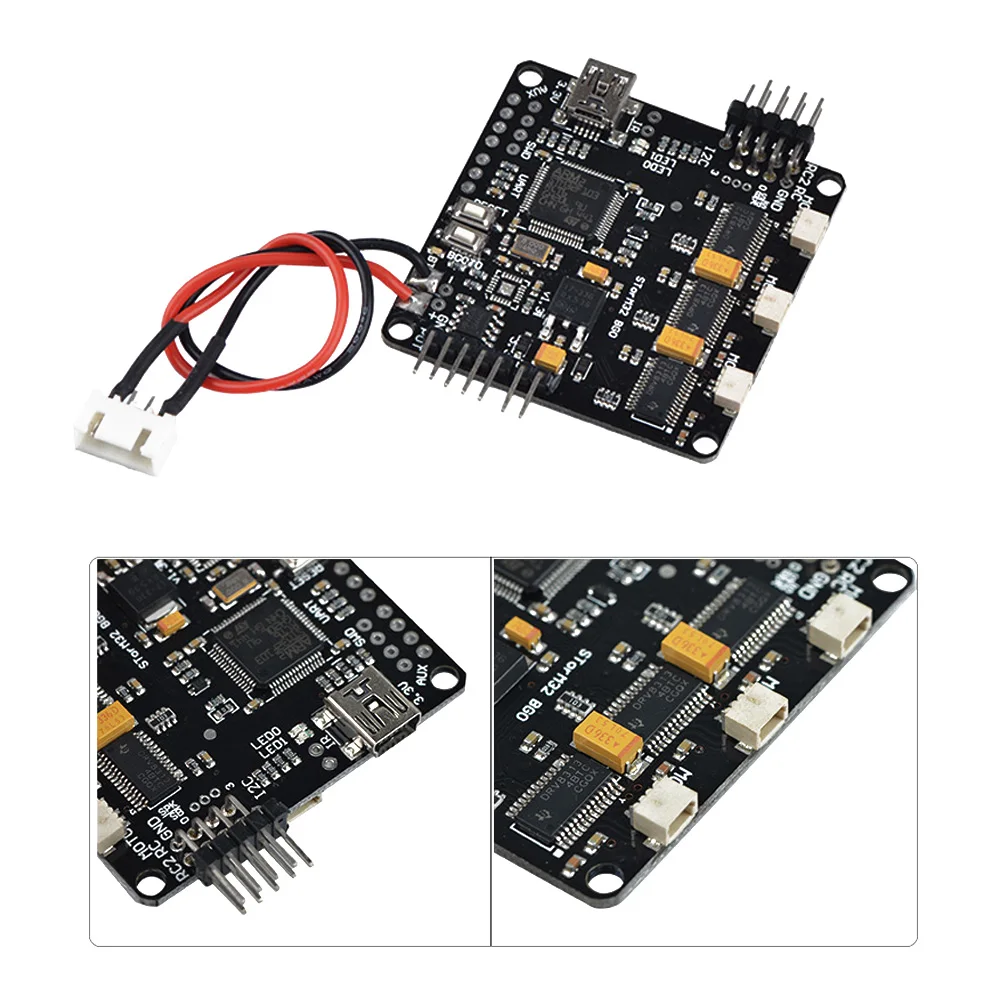

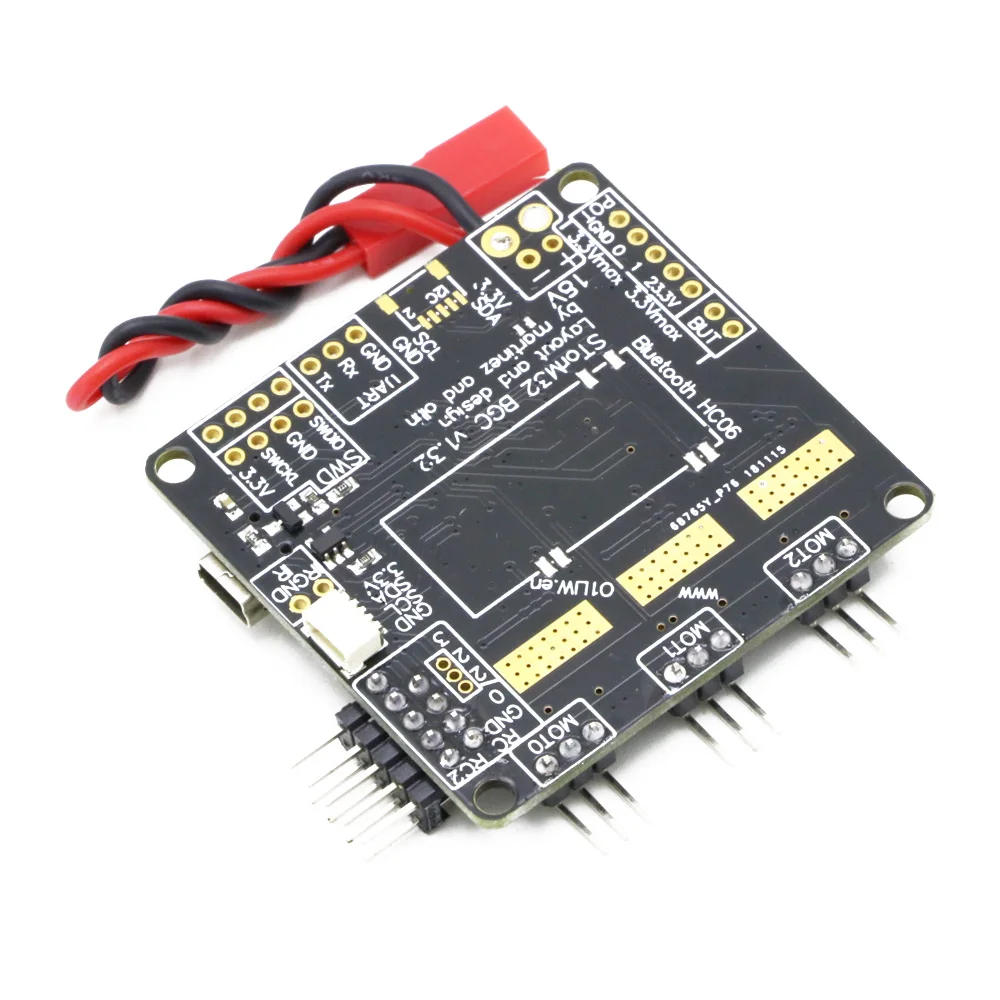

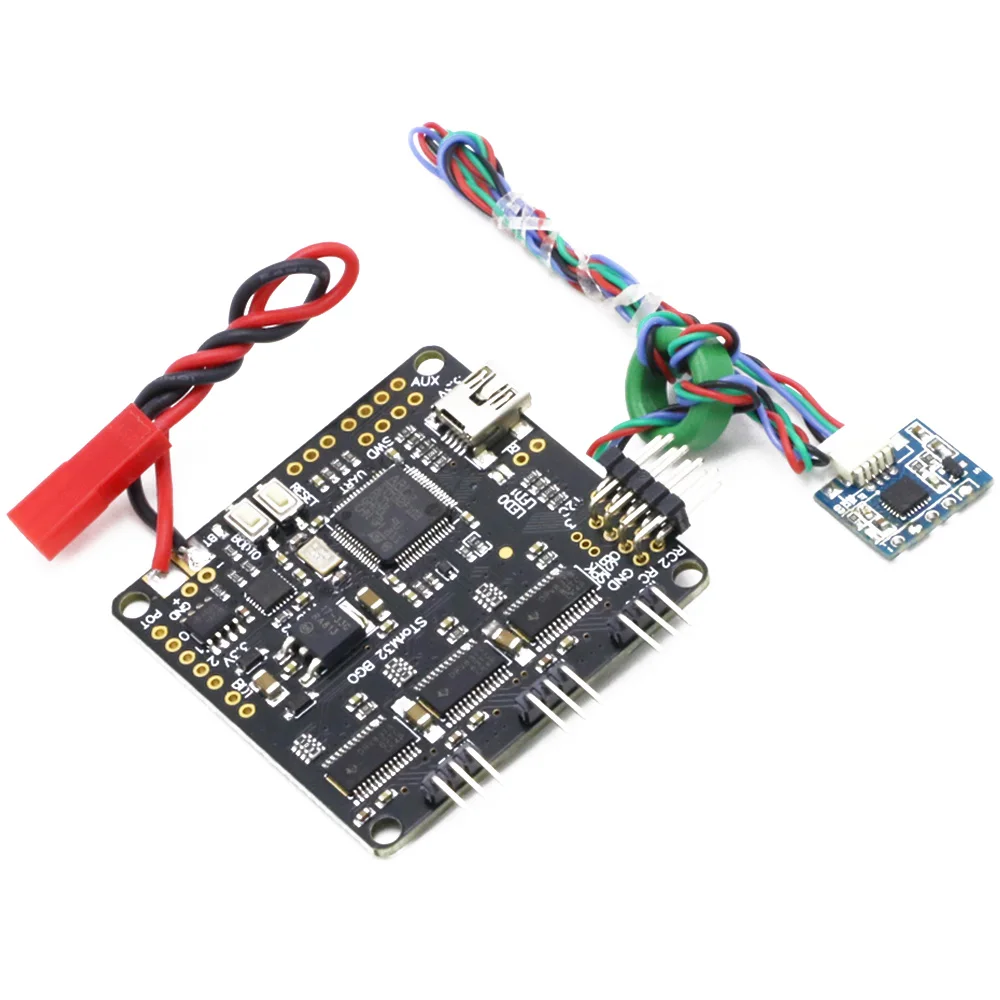

Storm32 BGC 32Bit 3-Axis Brushless Gimbal Controller

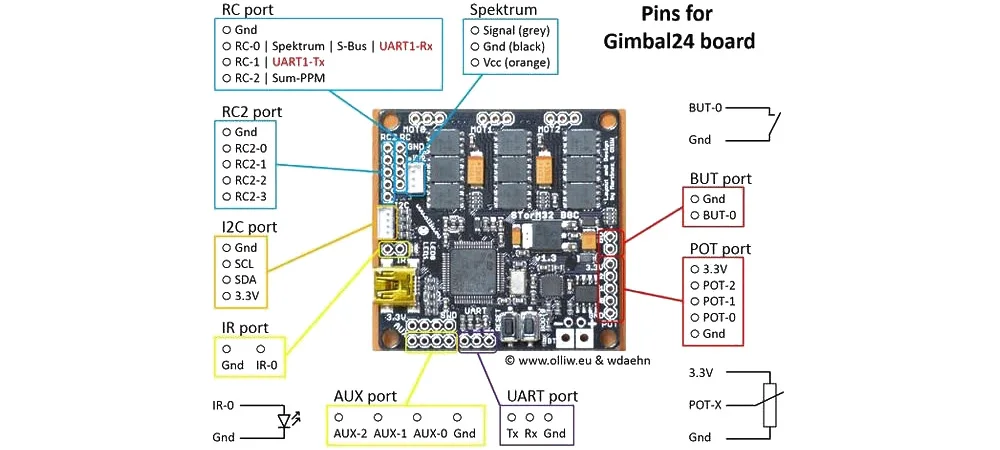

-M0T0: Connection Pitch(Lami) Motor
-M0T1: Connection Roll(Roll) Motor
-M0T2: Connection YAW(Direction) Motor
-RC Port: Remont control port.wakati wa operesheni ya kawaida ,RCO-2 inaweza kufikiwa kwa njia 3 za PWM kama kidhibiti kinachotumiwa wakati wa kusasisha programu dhibiti RCO=UAER-RX RC1=UART-TX,SPEKRUM,S-BUS mawimbi imeunganishwa RC-O
-RC2 Port : RC20-3 inaweza kuunganisha hadi mawimbi ya njia nne ya Pwm kama matumizi ya udhibiti.
-I2C Lango: Kisha kihisi cha kamera
-I2C Mlango #2: Ubao wa I2C nyuma ya 2# unganisha vitambuzi vya nje kwa kutumia imu mbadala kwenye ubao mama.
-Mlango wa IR: Wasiliana na diodi ya infrared inayotoa mwanga, unaweza kudhibiti kamera kwa mbali katika sony.
-Mlango wa USB: 0.46 firmare inaweza kutumika baadaye vigezo vya uhamishaji wa usb vilivyounganishwa moja kwa moja kwenye kompyuta. .
- Kichakataji: GD32F103RC saa 72Mhz
- Dereva wa injini: DRV8313 yenye mzunguko mfupi, ulinzi wa joto kupita kiasi

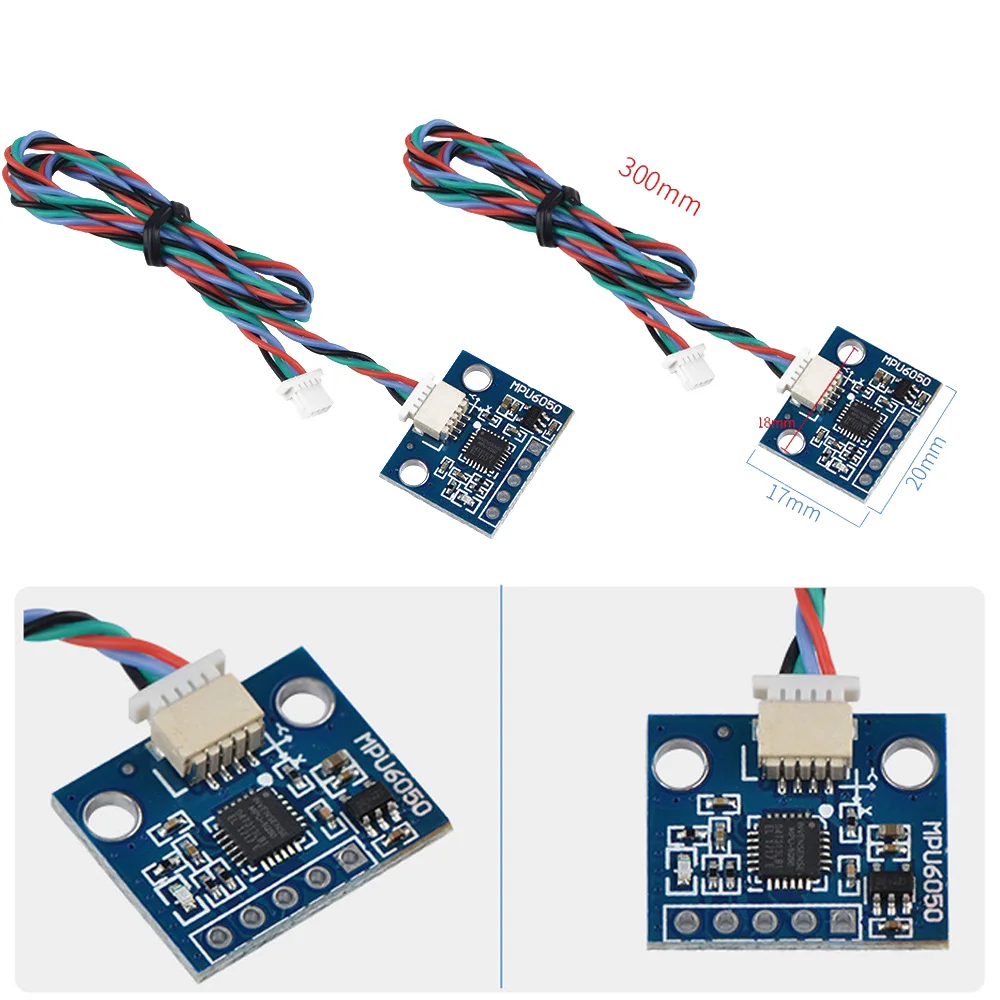

- Giro ya ndani na kihisi cha kuongeza kasi MPU6050
- Kiolesura cha IR LED
< Futaba S-BUS t80>- Bandari ya satelaiti ya Spektrum
- 7CH PWM/Sum-PPM input/output
- Kila mhimili unaweza kuunganisha shangwe ya analogi

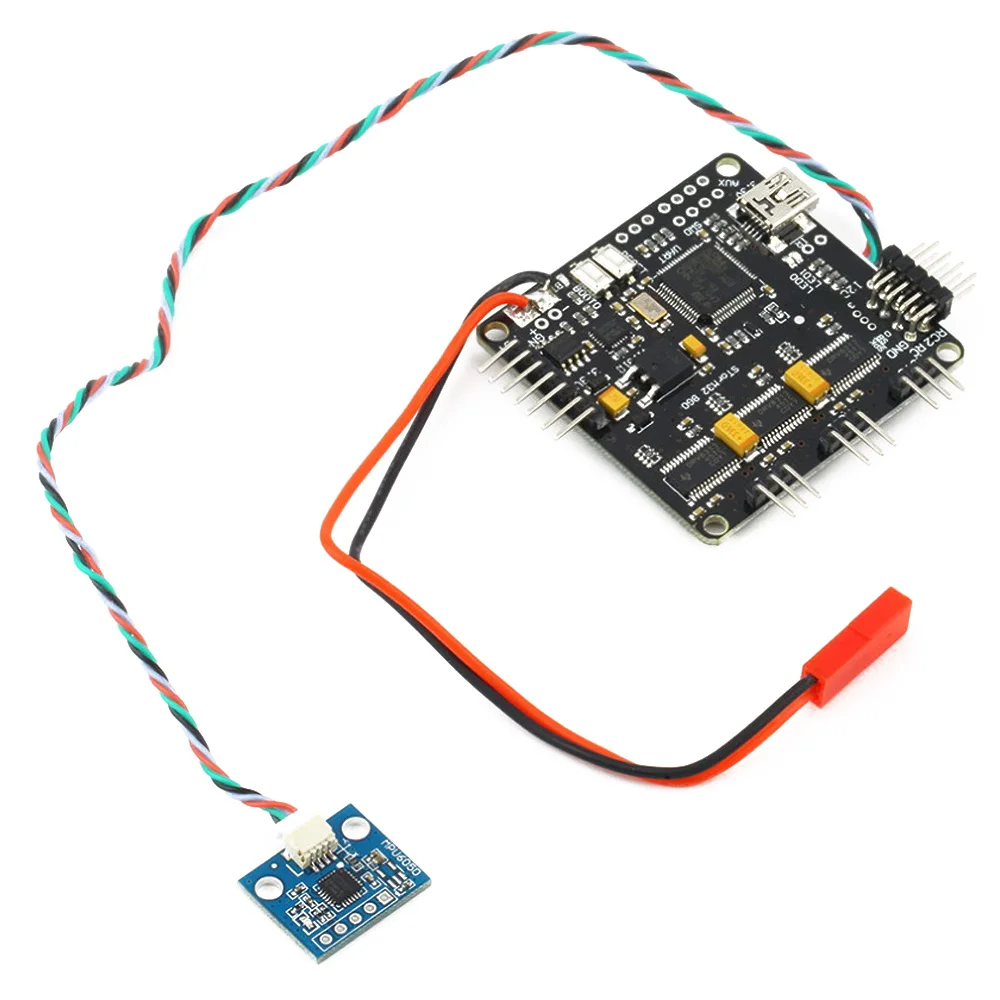

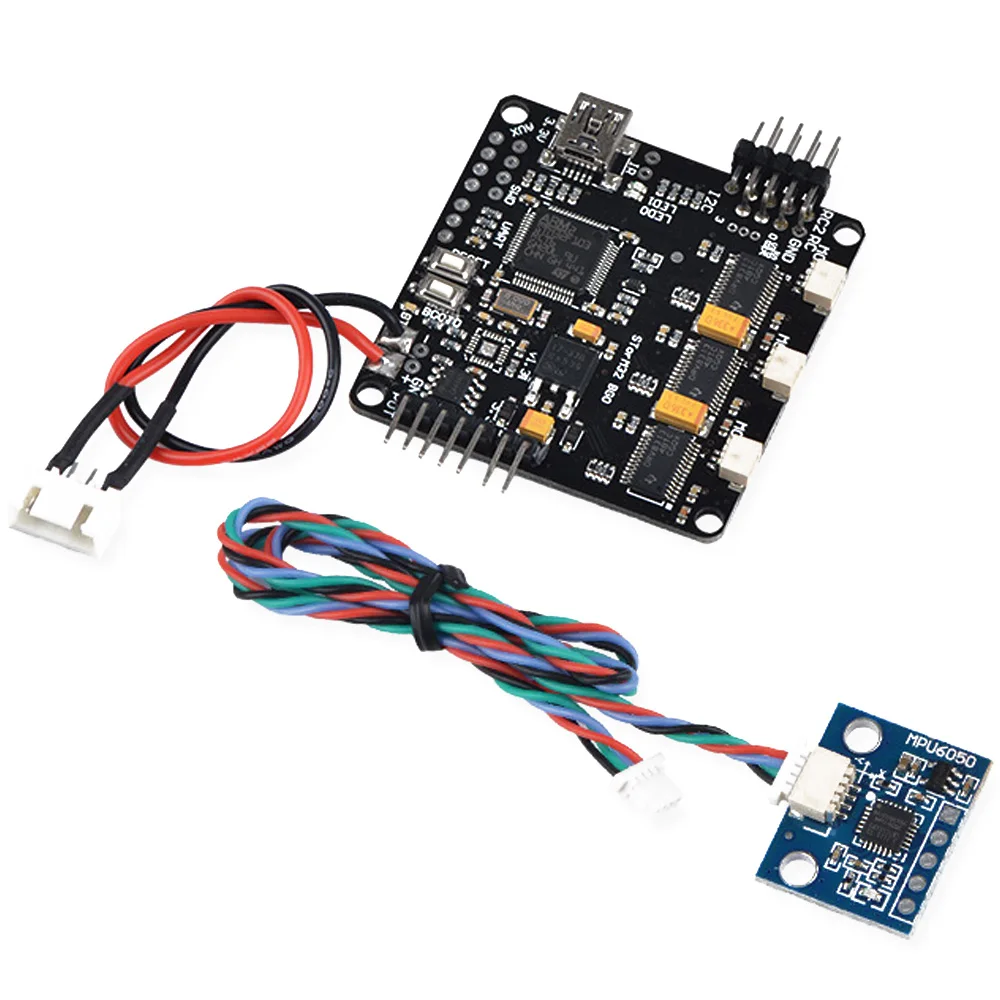

- Kwa mlango wa I2C, inaweza kutumia external 6050 kuchukua nafasi ya kihisi cha ubao
- 3* AUX port

Vipimo:

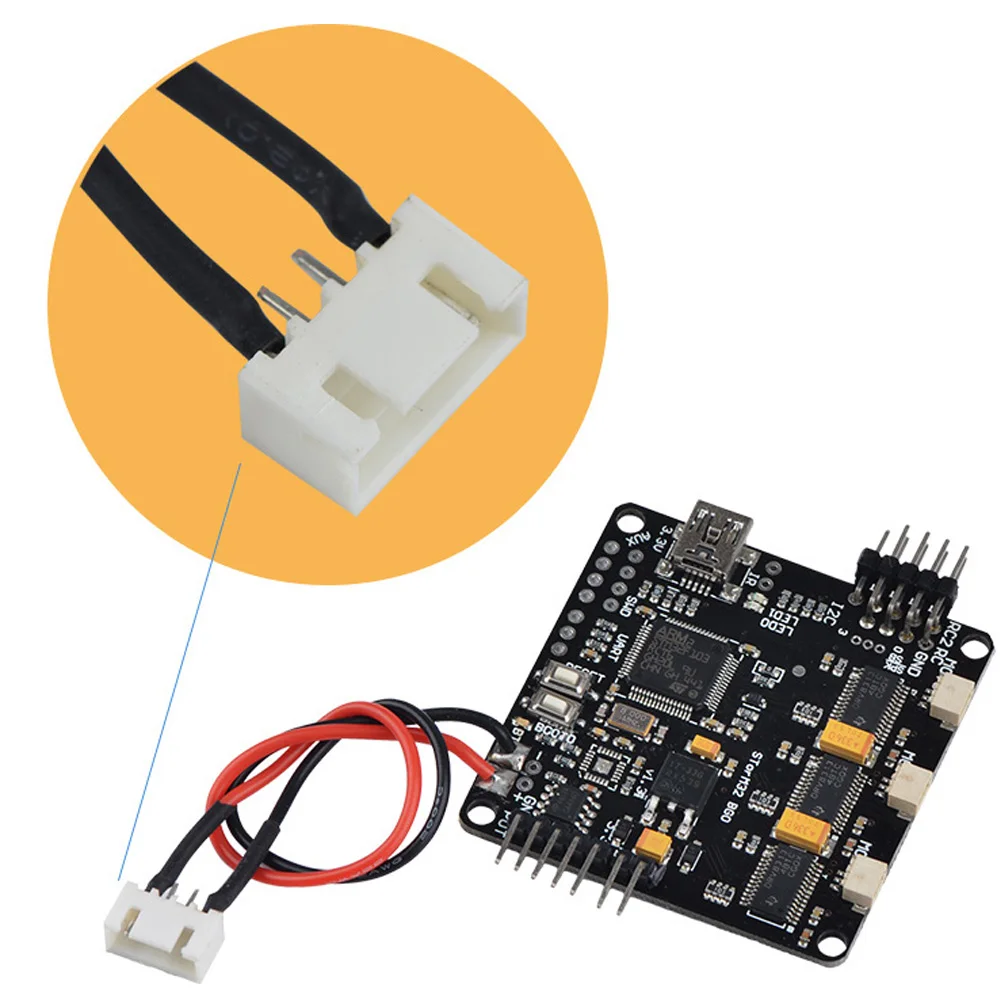

- Ugavi wa umeme: 9-18V(3-4S)
- Mkondo wa Hifadhi: Max.1.5A

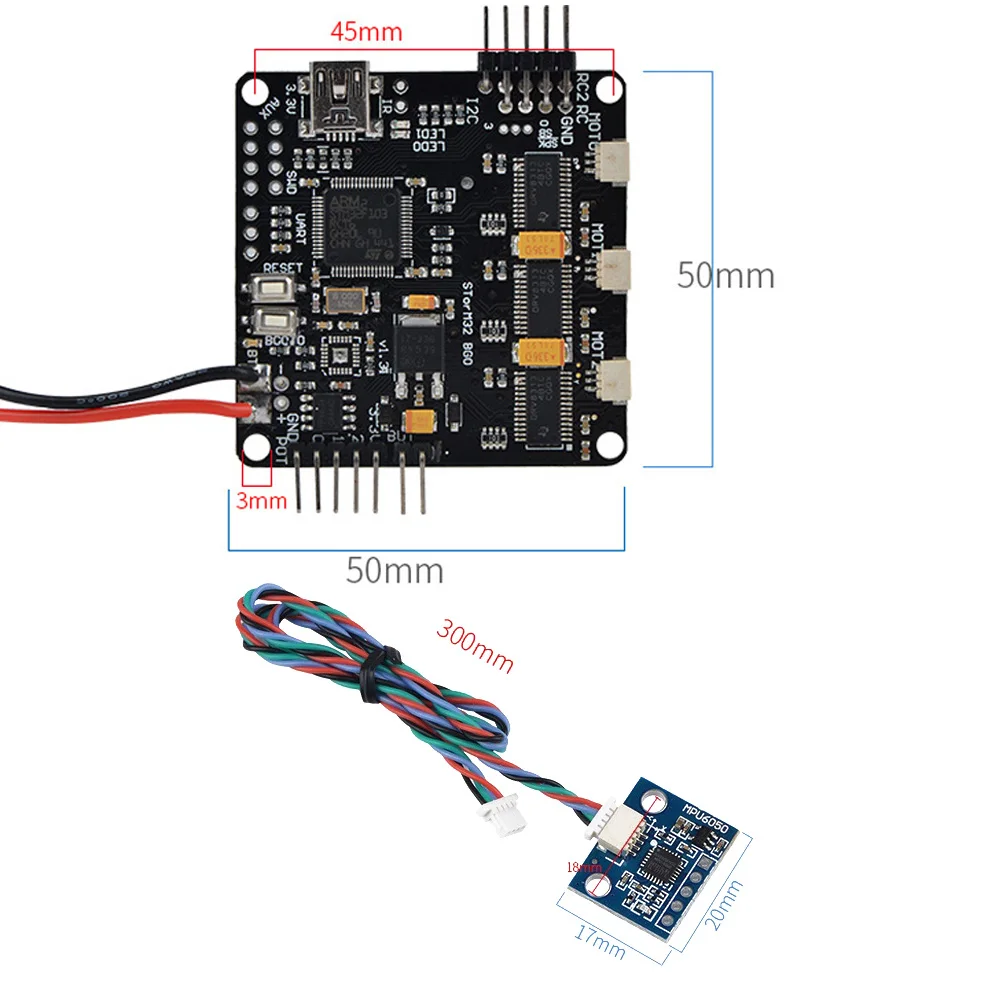

- Kipimo: 5-5cm, tundu la skrubu la M3, lami 45mm
- Uzito: 10g
