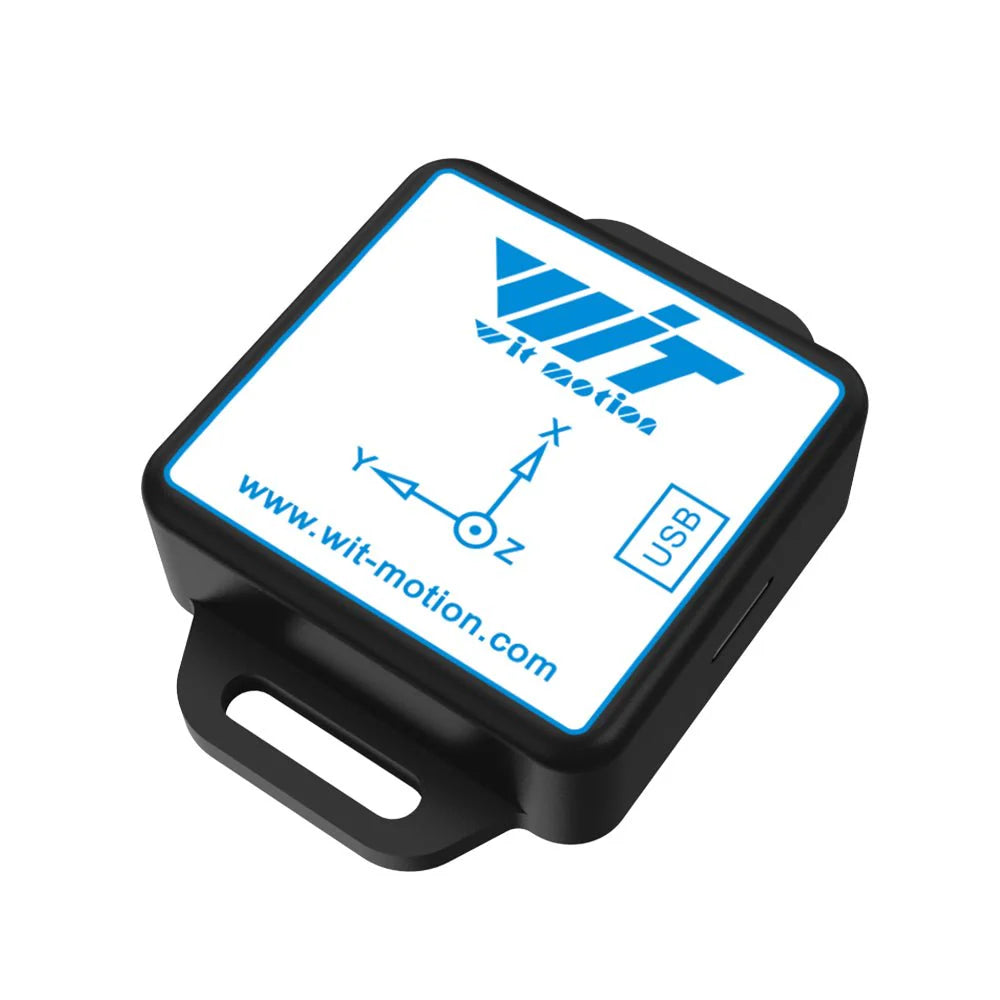

Kipima Mwelekeo cha WitMotion WT901SDCL-BT50 chenye Kadi ya SD na Bluetooth, Kirekodi cha IMU ya Mhimili 9, BLE 5.0, 200 Hz, Inatoka kwa Quaternion/Pembe

Muhtasari

WT901SDCL-BT50 ni kifaa kidogo cha kurekodi data za IMU za 9-axis ambacho kinajumuisha accelerometer ya 3-axis, gyroscope ya 3-axis, na magnetometer ya 3-axis pamoja na msolveshi wa mwelekeo uliopo ndani. Inasaidia quaternion na matokeo ya pembe za 3-axis, kurekodi kwa kadi ya SD ya 16 GB bila mtandao, na Bluetooth 5.0 (BLE) kwa ajili ya kusoma faili kwa mbali na utiririshaji wa moja kwa moja. Algorithimu ya Kalman-fusion ya WitMotion inatoa utulivu wa juu na usahihi wa pembe X/Y 0.2°, Z 1° (baada ya kalibrishaji). Programu ya bure ya PC na programu ya simu inatoa uonyeshaji wa mwendo wa 3D na uchoraji wa curve.

Vipengele Muhimu

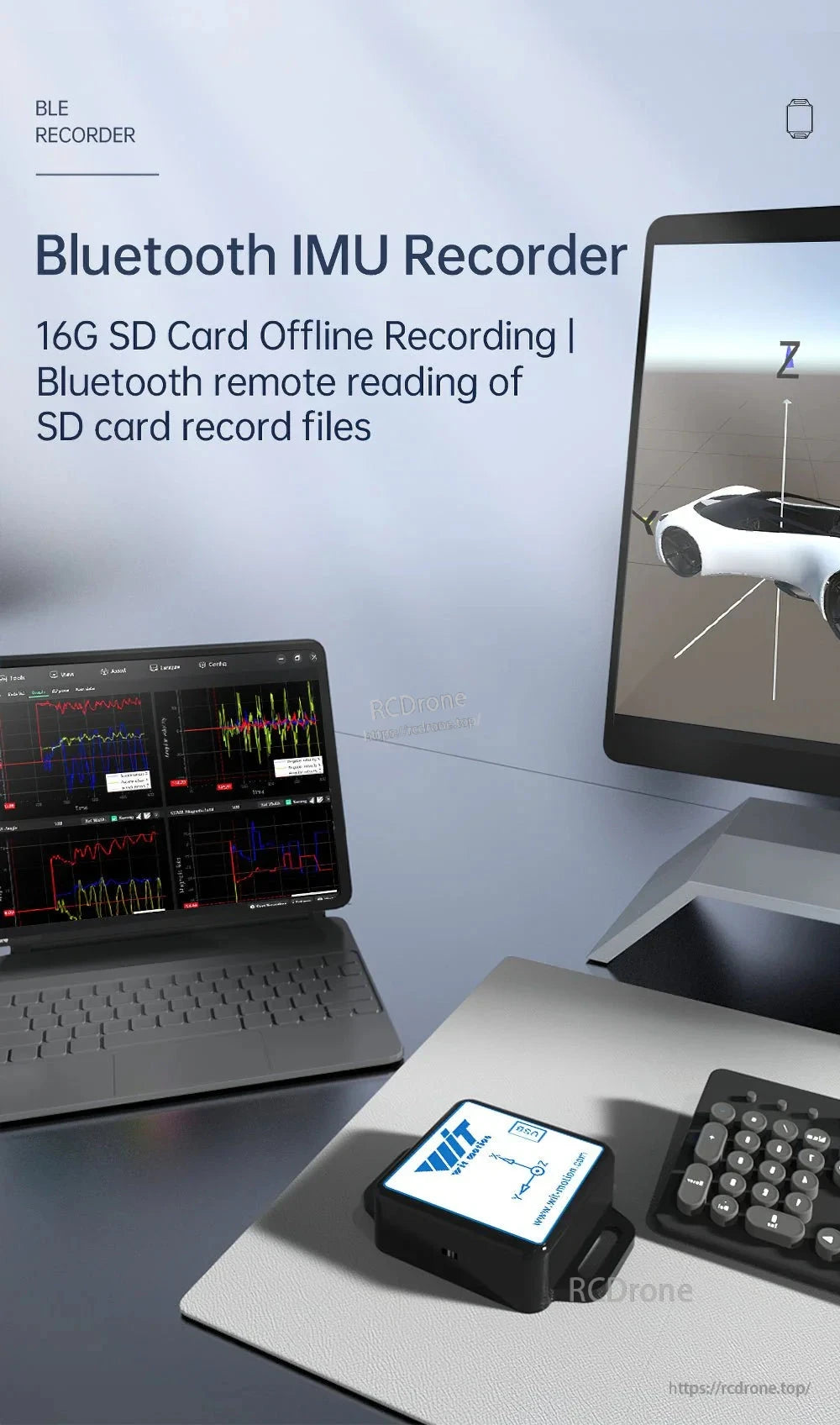

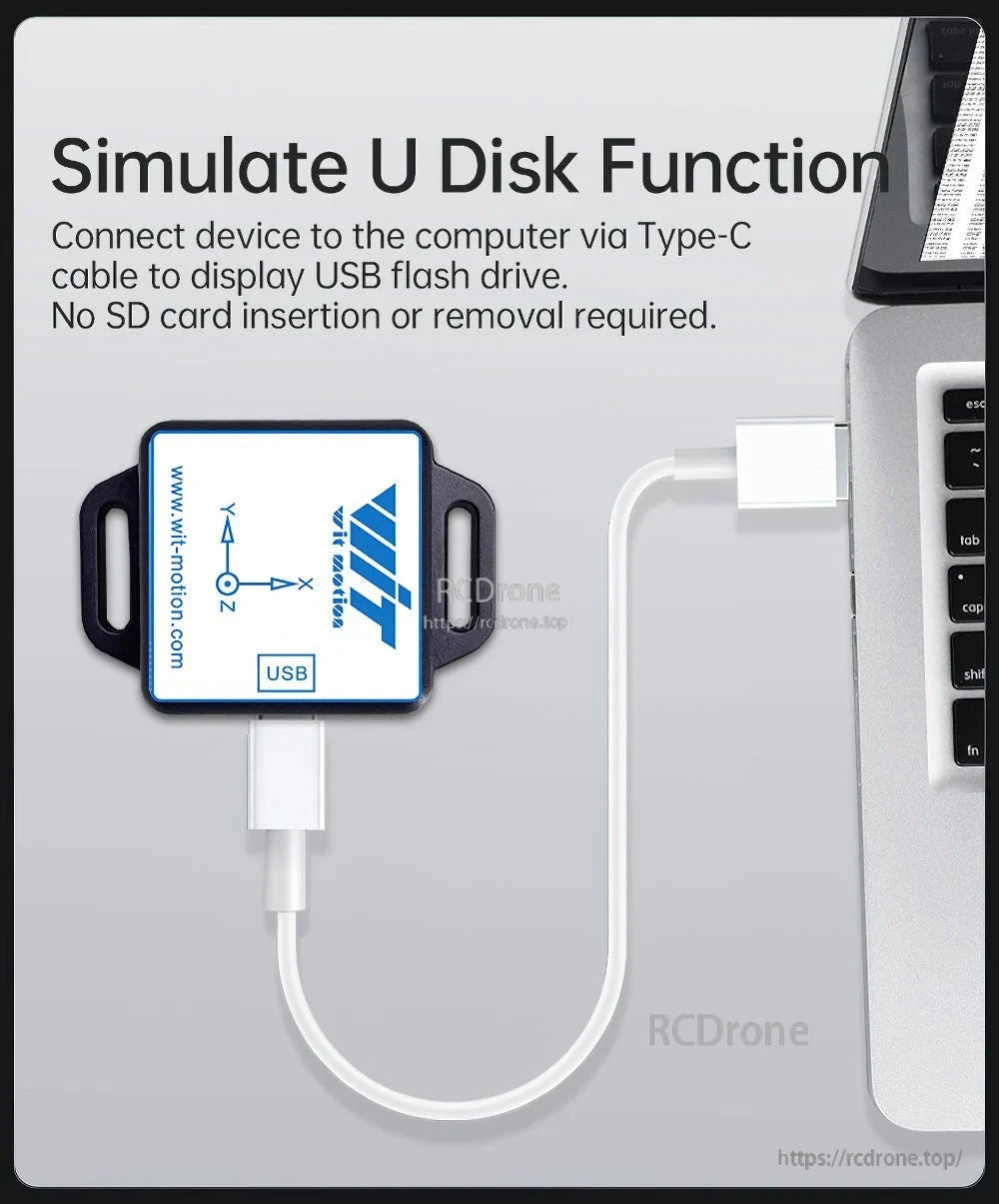

• Accelerometer yenye kadi ya SD na Bluetooth: Kurekodi kwa 16 GB ndani + ufikiaji wa faili kwa mbali wa BLE; USB-C U-disk simulation (hakuna kuondoa kadi).

• BLE 5.0 kiunganishi cha wireless hadi ~90 m katika nafasi wazi; nguvu ya chini sana (~10 mA kawaida, ~30 µA usingizi).

• Matokeo ya juu: kuongeza kasi, kasi ya pembe, uwanja wa magnetic, pembe za 3-axis, quaternion, muda wa alama (na joto).

• Matokeo yanayoweza kubadilishwa 0.1–200 Hz; upana wa bendi ya sensor 5–256 Hz.

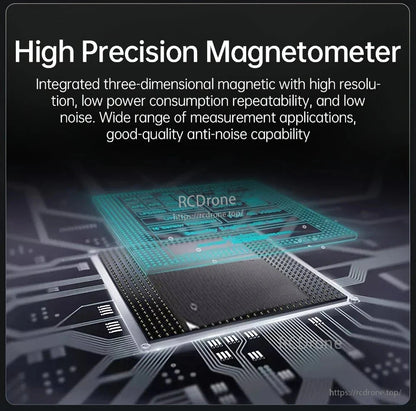

• Magnetometer ya 3D yenye usahihi wa juu na uchujaji wa kidijitali kwa kelele ya chini na upinzani mzuri wa kuingiliwa.

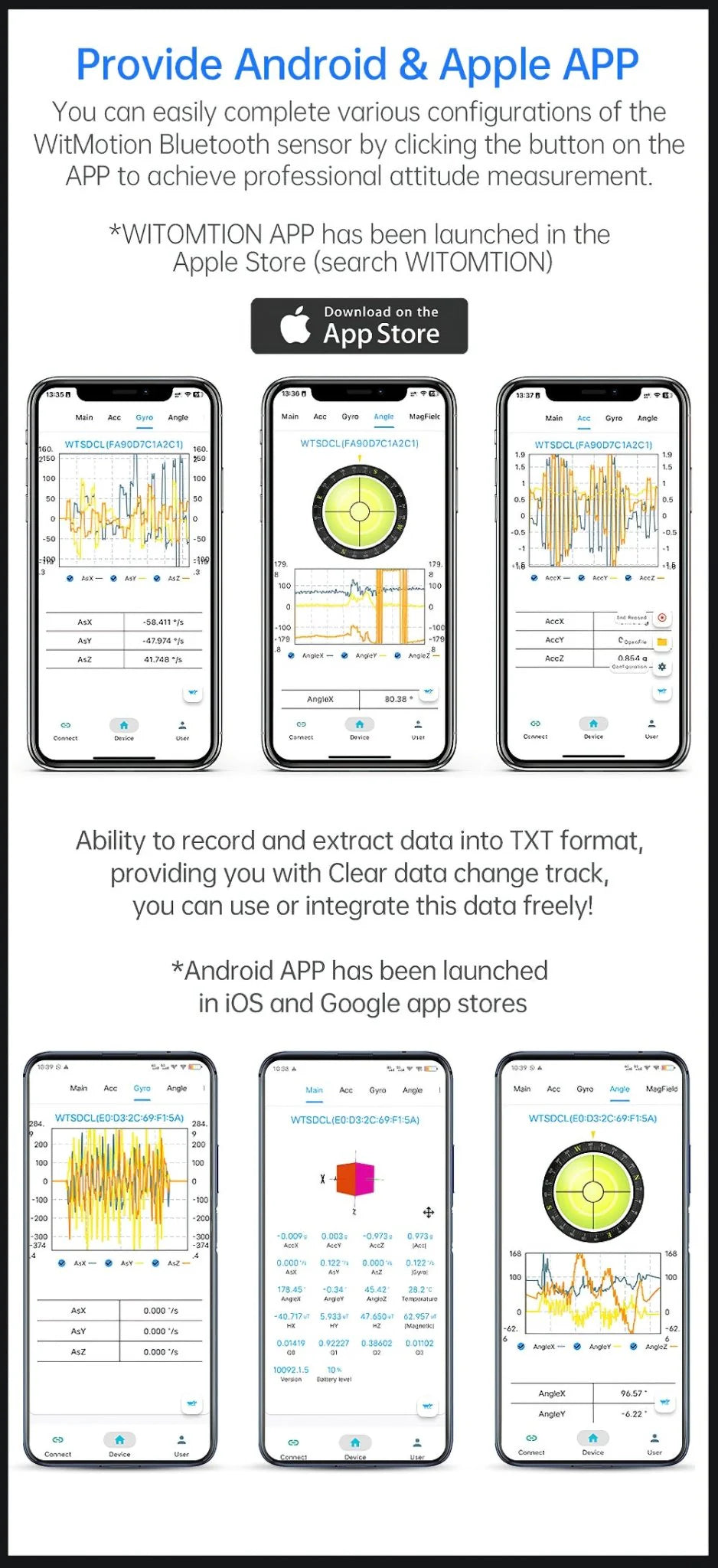

• Programu ya bure ya PC &na programu ya simu: grafu za moja kwa moja, orodha za data, usanidi, na mifano ya mkao wa 3D inayoweza kubadilishwa.

Habari za Msingi

Accelerometer

Gyroskopu

Magnetometer & Angle

Umeme & Kiunganishi

Mitambo

Matumizi

Kuhisi mkao wa roboti, urambazaji wa UAV/UGV, upimaji wa dynamics ya gari, kukamata mwendo, usawa wa jukwaa, na kurekodi inerti ambapo ufikiaji wa Bluetooth na nguvu ya chini zinahitajika.

Maelezo
