Kihisi cha Mtetemo cha Viwandani cha WitMotion WTVB01-485, RS485, IP68, Uhamisho 0–30,000 µm, 0–100 mm/s, Ufuatiliaji wa Nodi Nyingi (32)

Muhtasari

WitMotion WTVB01 ni sensor ya vibration ya viwandani yenye ukubwa mdogo kwa ajili ya ufuatiliaji wa hali ya mashine zinazozunguka (mifereji, mashabiki, motors, injini, minara ya maji, jenereta, centrifuges, n.k.). Inapima metriki za vibration za 3-axis (mwendo, uhamisho, amplitude; pamoja na maoni ya pembe/mara) na joto, inatumia uchujaji wa dijitali, na inapeleka data kwa programu ya PC au programu ya Android kwa ajili ya kuonyesha curve, kalibrishaji, usanidi, na uandishi wa data.
Format tatu za vifaa zinapatikana:

• WTVB01-485: RS485 daisy-chain, hadi vifaa 32 kwenye basi moja; IP68 nyumba ya alumini isiyo na maji/povu.

• WTVB01-BT50: Bluetooth LE, 50 m anuwai isiyo na waya, kuunganisha mara nyingi hadi sensorer 4 katika Programu ya WitMotion ya Android; Kebuli ya kuchaji/data ya Aina-C inajumuishwa.

• WTVB01M (moduli): moduli ya TTL serial to integrate katika PCB/MCU yako mwenyewe.

Vipengele muhimu

• Upimaji wa 3-axis na uchujaji wa kidijitali; grafu za wakati halisi, orodha za data, data ghafi, na michoro ya njia/mtindo wa Matlab.

• Vipimo: vibration speed (0–100 mm/s), displacement (0–30,000 µm), amplitude (0–180°), muda na joto; maoni ya programu ni pamoja na frequency/angle/acceleration/angular velocity.

• Mitandao ya viwanda: RS485 multi-drop (vifaa 32) au BLE multi-connect (vifaa 4).

• Imara: IP68 isiyo na maji &na isiyo na vumbi (toleo la 485); inafanya kazi chini ya mkojo/mvua na inaweza kufanya kazi ndani ya maji kwa hadi masaa 10.

• Rahisi kufunga: misingi ya sumaku (Ø48 mm, radius 24 mm, unene 9.41 mm, hadi 70 kg kunasa) au mlango wa nyuzi (M8×1.25).

• Rafiki wa watengenezaji: Programu ya PC + Programu ya Android, mwongozo, itifaki & dereva wa serial, mfano wa msimbo kwa C++/Python/Delta PLC/STM32.

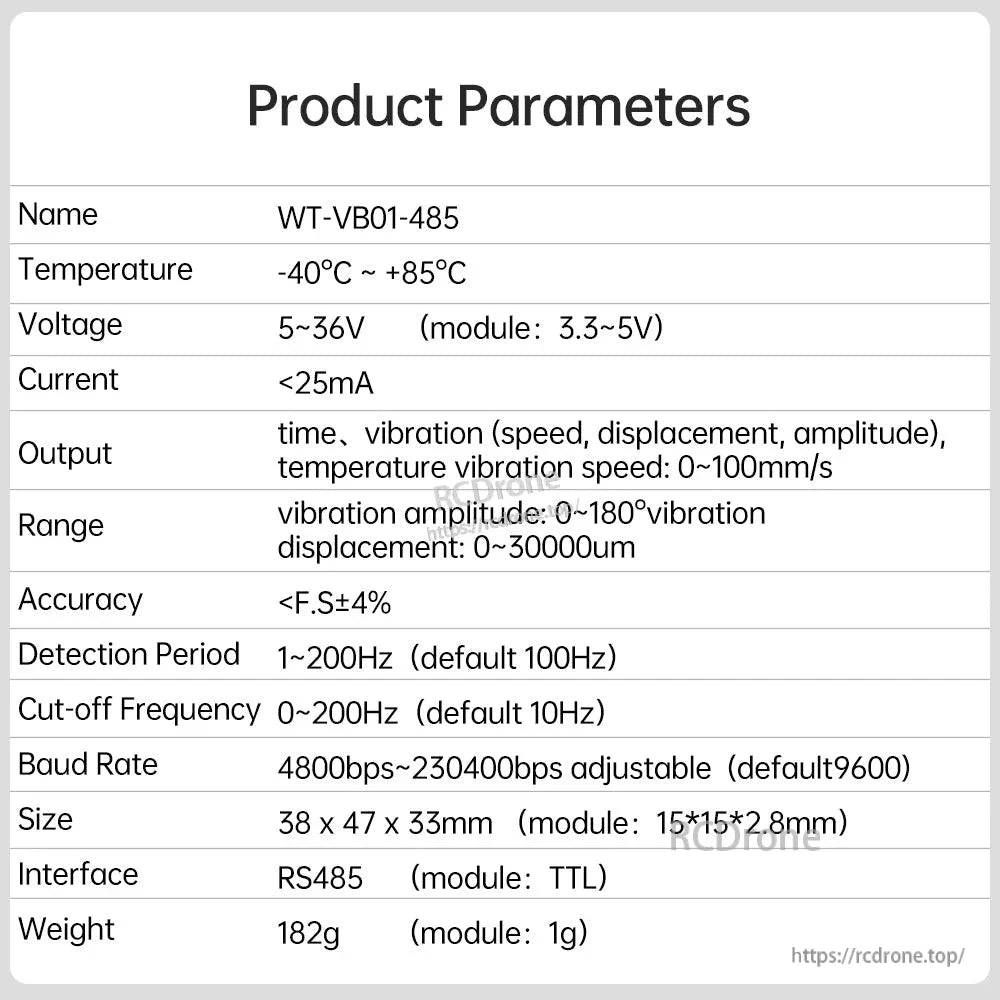

Maelezo ya kiufundi (WTVB01-485)

Vipimo

• WTVB01-BT50 kifuniko: 36.1 mm (W) × 51.5 mm (H) × 15 mm (T), slot ya mkanda 12 mm, mduara wa kona R1.5, sahani ya upande 3 mm; urefu wa mwili wa ndani 42.8 mm.

• WTVB01-485 kifuniko: 47 mm (H) × 38 mm (W) × 33 mm (T); sahani ya msingi 3 mm; urefu wa gland ya kebo 10 mm.

• WTVB01M moduli gridi: A/B 15.24 mm, C 2.54 mm, D 12.7 mm, E 2.8 mm (vitengo: mm).

Uunganisho &na Interfaces

Ramani ya rangi ya RS485 (WTVB01-485)

• NYEKUNDU: VCC 5–36 V (+)

• MANJANO: A

• GREEN: B

• BLACK: GND (−)

TTL (WTVB01M / BT50 ndani)

• Unganisha TX/RX kwa MCU; VCC/GND kama ilivyoandikwa.

Programu &na Uunganisho

• Programu ya Android (BT50): uunganisho wa bonyeza moja, orodha ya vifaa, mipangilio ya vigezo, kalibrishaji, michoro ya curve/dispersion, faili za rekodi, na usafirishaji wa kumbukumbu za TXT; inasaidia maoni 4-sensor kwa wakati mmoja.

• Programu ya PC (485): data za jedwali, grafu, maoni ya 3D pose/raw data, kuchuja kwa safu; unganisho wa sensorer hadi 32 kwenye laini moja ya RS485; inasaidia dashibodi za uchambuzi wa njia.

Chaguzi za usakinishaji

• Kiambatisho cha sumaku: msingi wa sumaku wa chuma (R 24 mm, t 9.41 mm), ≤70 kg kuvuta; kuweka/kutoa haraka.

• Kifaa chenye nyuzi: M8×1.25 stud kwa ajili ya kufunga kwa nguvu.

Matumizi ya kawaida

Vipuzi vya maji, mashine za umeme, injini, jenereta, mashabiki, turbine za mvuke, meli za makaa, jenereta za oksijeni, centrifuges—kila aina ya vifaa vinavyopiga mzunguko vinavyohitaji matengenezo ya utabiri na uchambuzi wa kasoro.

Orodha za ufungaji (kwa seti)

• 485—Seti ya Magnetic: Sensor ya WTVB01-485 + msingi wa magnetic + adapter ya USB-485-M.

• 485—Seti ya Threaded: Sensor ya WTVB01-485 + mrija wa M8×1.25 + adapter ya USB-485-M.

• Seti ya BT50: Sensor ya WTVB01-BT50 + kebo ya Type-C + ufungaji.

• Seti ya Moduli: Moduli ya sensor ya WTVB01M (TTL).

Maelezo

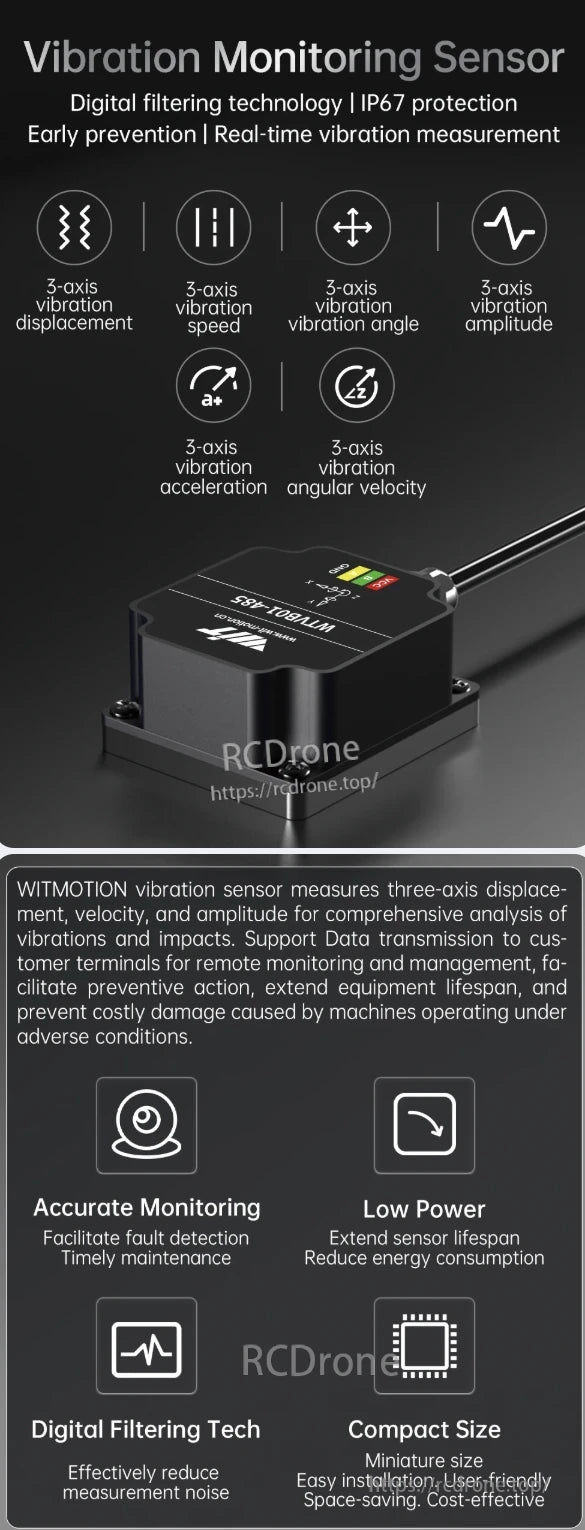

Sensor ya vibration ya WitMotion inatoa ufuatiliaji wa vibration wa 3-axis ikiwa ni pamoja na displacement, speed, angle, amplitude, acceleration, na angular velocity. Inajumuisha uchujaji wa dijitali, ulinzi wa IP67, matumizi ya chini ya nguvu, ukubwa mdogo, na uhamasishaji wa data kwa wakati halisi kwa ufuatiliaji na matengenezo sahihi na yenye ufanisi wa vifaa.

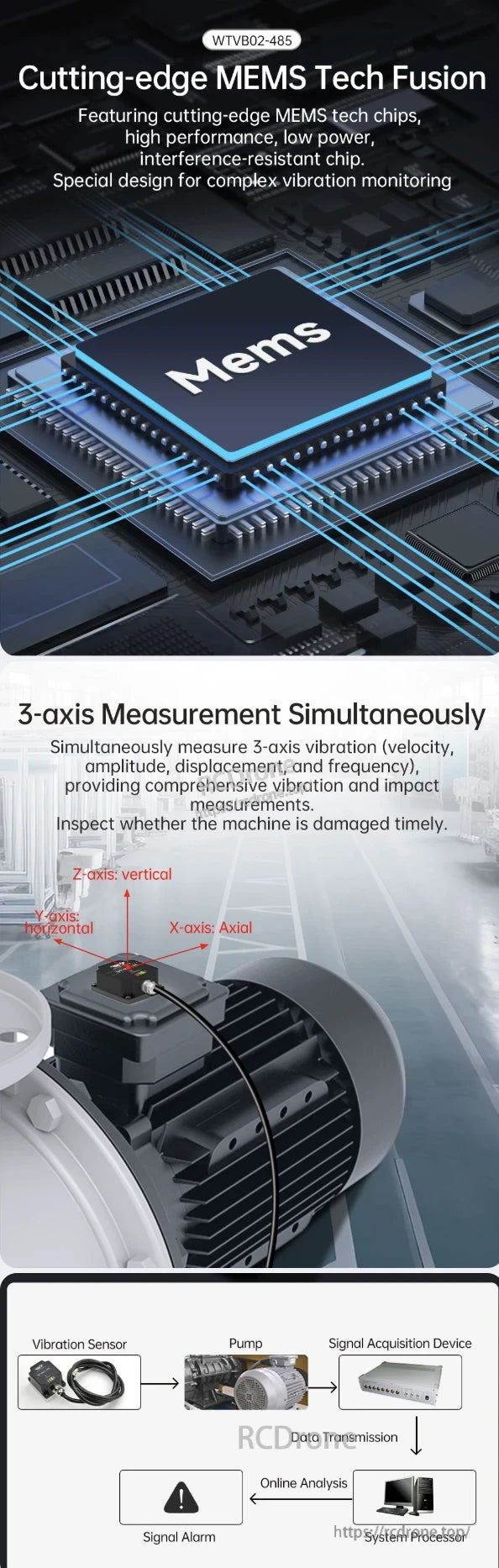

Sensor ya vibration ya WitMotion WTVB02-485 inatumia teknolojia ya MEMS kwa ufuatiliaji wa 3-axis wa utendaji wa juu, wa nguvu kidogo, na unaostahimili mwingiliano. Inapima kasi, amplitude, displacement, na frequency, ikiruhusu kugundua uharibifu wa mashine kwa wakati kupitia uhamasishaji wa data na uchambuzi mtandaoni.

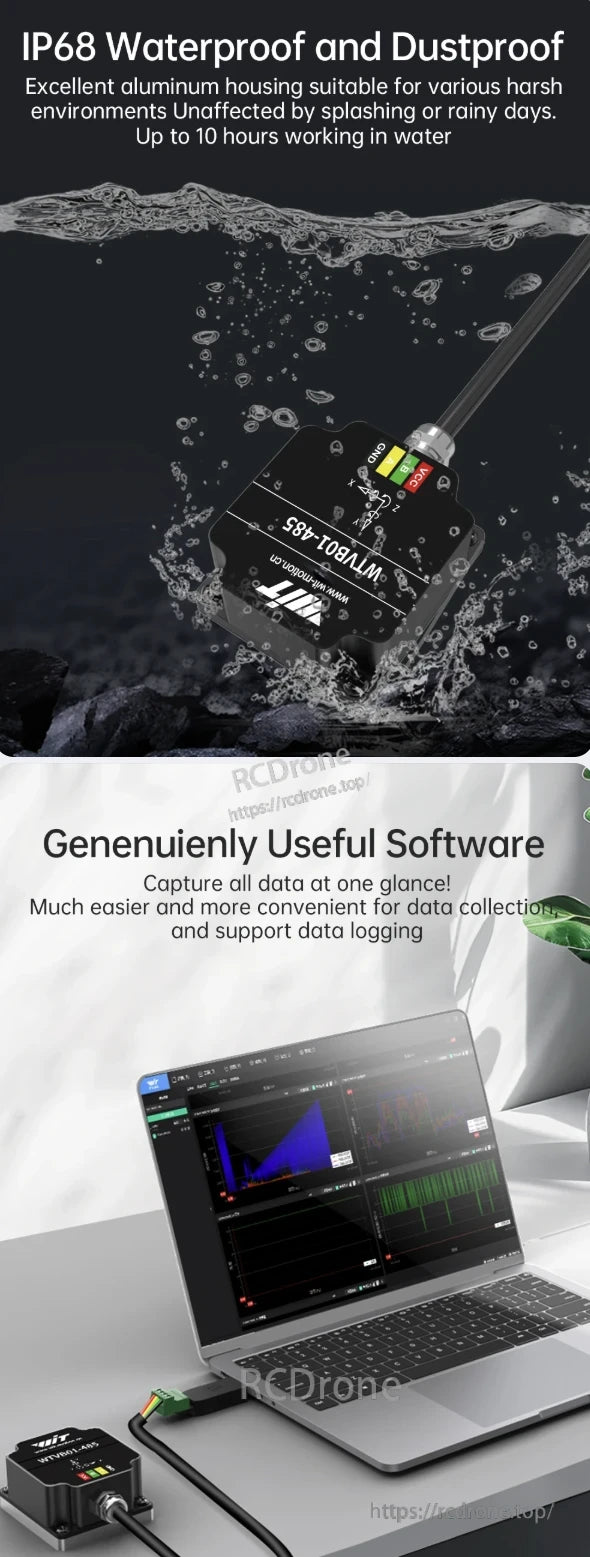

Sensor ya vibration isiyo na maji na isiyo na vumbi ya IP68 yenye nyumba ya alumini, inafanya kazi hadi masaa 10 chini ya maji. Ina programu muhimu kwa ajili ya kukamata data, kuandika, na ufuatiliaji wa wakati halisi kwenye kompyuta mpakato.

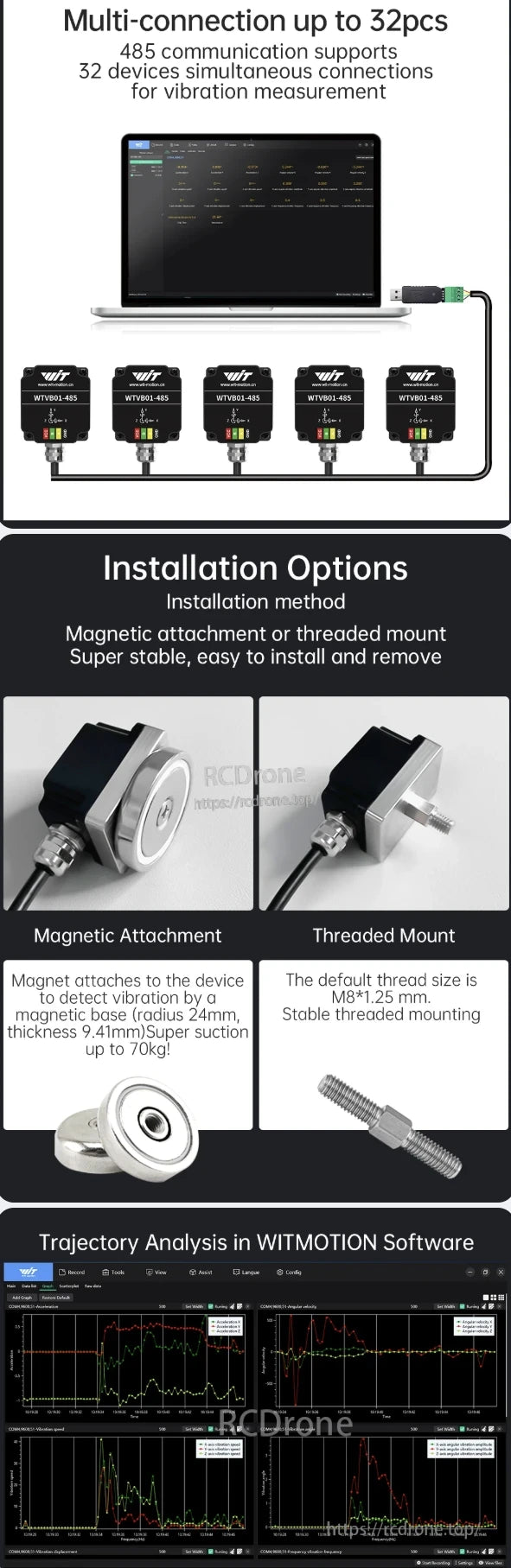

Sensor ya vibration ya WitMotion WTVB01-485 inaruhusu muunganisho 32 kwa wakati mmoja kupitia mawasiliano ya 485. Inatoa usakinishaji wa sumaku au wa nyuzi, usakinishaji thabiti, na uchambuzi wa njia katika programu ya WITMOTION kwa kipimo sahihi cha vibration.

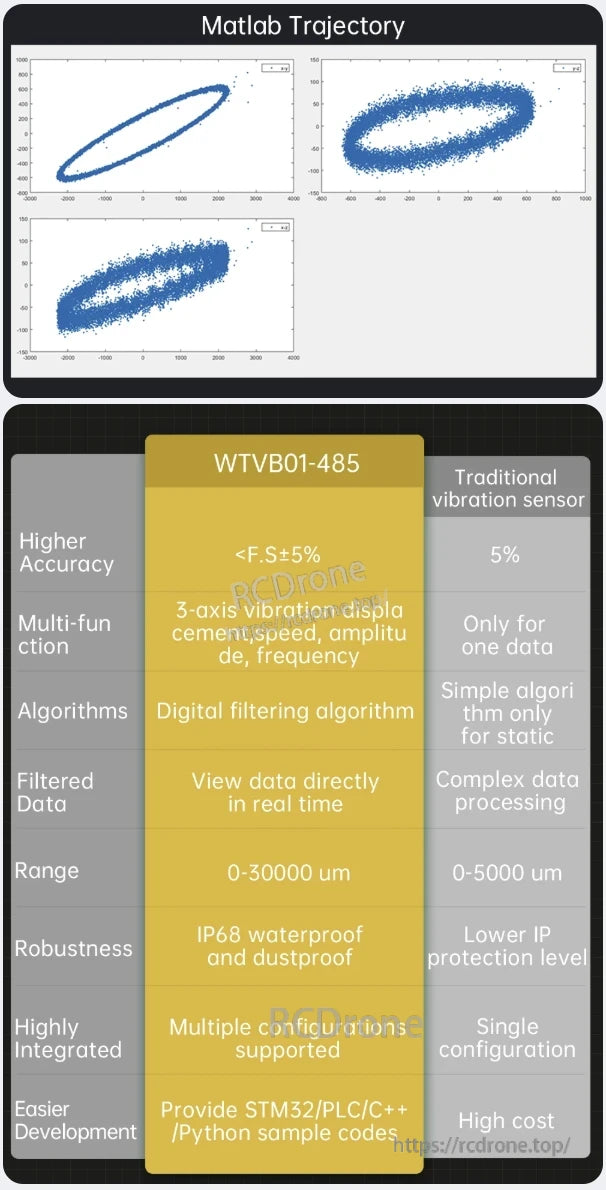

Sensor ya vibration WTVB01-485 inatoa usahihi wa juu, kazi nyingi, uchujaji wa dijitali, kuangalia data kwa wakati halisi, anuwai pana, ulinzi wa IP68, usanidi mwingi, na maendeleo rahisi kwa kutumia mifano ya msimbo. Ni bora kuliko sensorer za jadi katika utendaji na uunganisho.

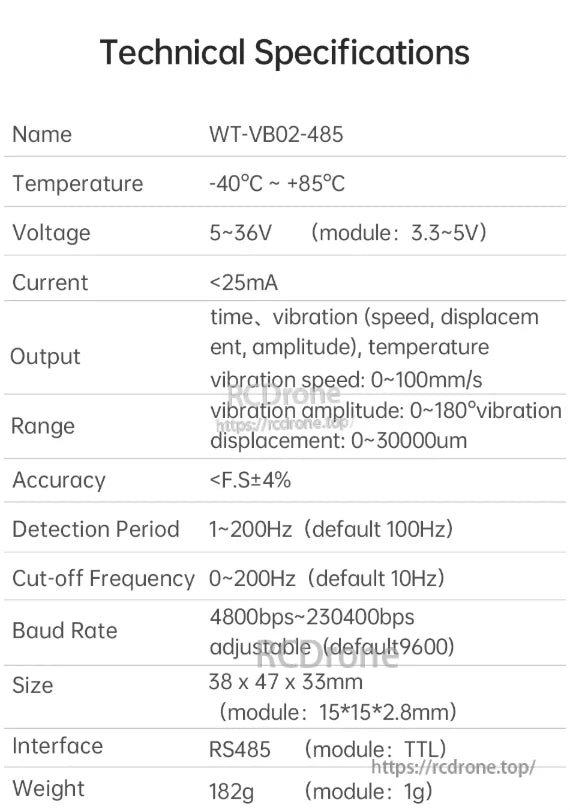

Sensor ya vibration WitMotion WT-VB02-485 inafanya kazi kutoka -40°C hadi +85°C, 5–36V, <25mA. Inatoa muda, vibration (speed, displacement, amplitude), na joto. Ina kiunganishi cha RS485, ukubwa wa 38×47×33mm, uzito wa 182g, na kiwango cha baud kinachoweza kubadilishwa hadi 230400bps.

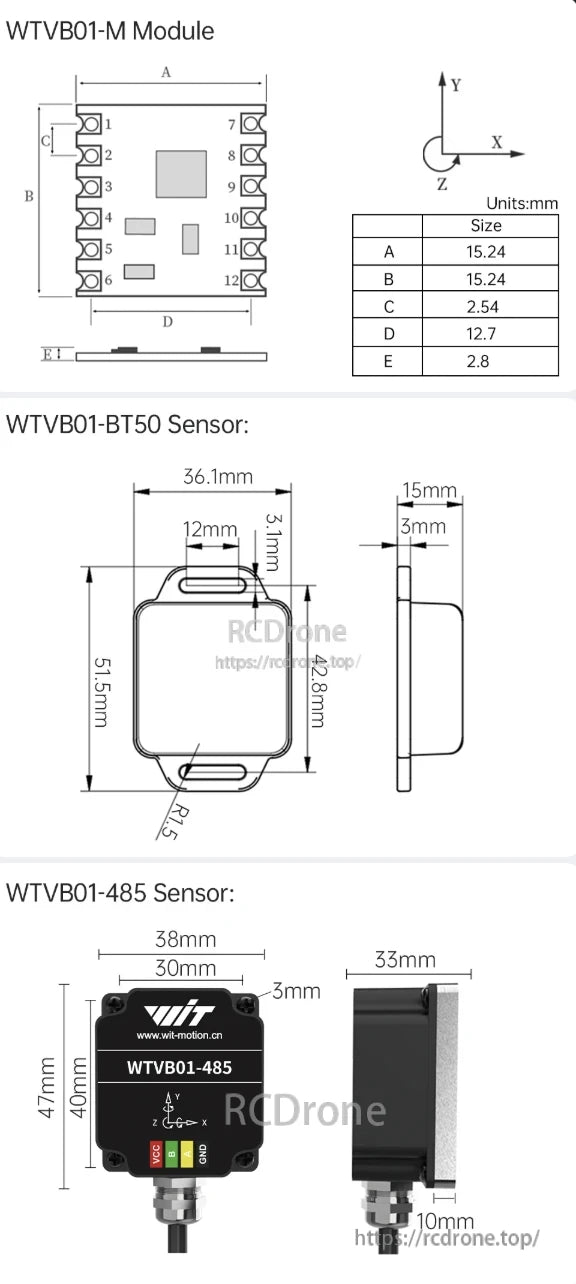

Vipimo vya sensor ya vibration WitMotion WTVB01-485: 47mm x 40mm x 33mm, ikiwa na uso wa 38mm x 30mm. Inajumuisha moduli ya WTVB01-M na spesifikesheni za sensor ya BT50. Ina vipini vya VCC, GND, na signal.

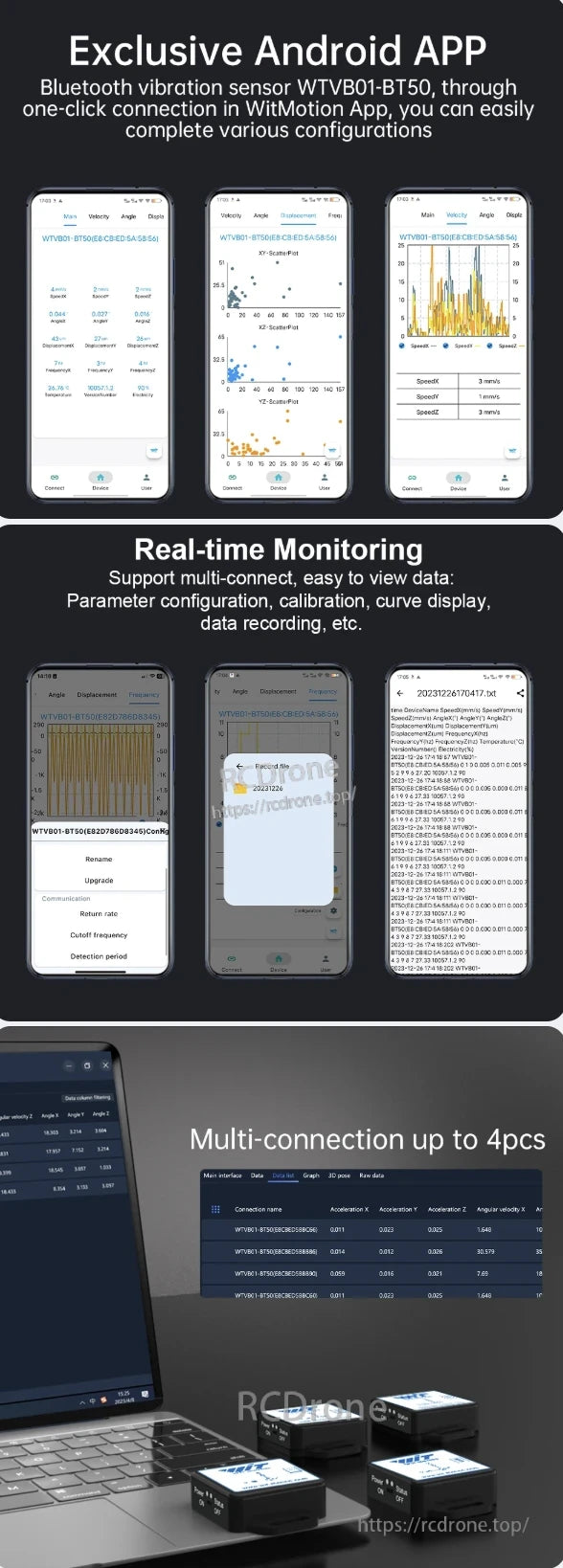

Programu ya kipekee ya Android kwa WTVB01-BT50 sensor ya mtetemo wa Bluetooth inaruhusu muunganisho wa bonyeza moja, ufuatiliaji wa wakati halisi, kuunganisha vifaa vingi hadi 4, kurekodi data, kalibrishaji, na usanidi wa vigezo kupitia WitMotion App.

Vifaa vya Maendeleo vinatoa programu za PC, programu ya simu, na programu za sampuli kwa urahisi wa kuunganishwa na C++, Python, Delta PLC, na STM32. Inajumuisha mwongozo, programu, itifaki, na dereva wa serial. Maombi yanajumuisha kipimo cha mtetemo wa kubeba na ufuatiliaji wa wakati halisi wa pampu za maji, mashabiki, vitengo vya turbine za mvuke, meli za makaa, jenereta za oksijeni, jenereta, centrifuges, compressors, motors, na mashine nyingine zinazozunguka. Inajumuisha ufuatiliaji wa pampu za maji, mashine za umeme, mtetemo wa injini, na ufuatiliaji wa mnara wa maji.

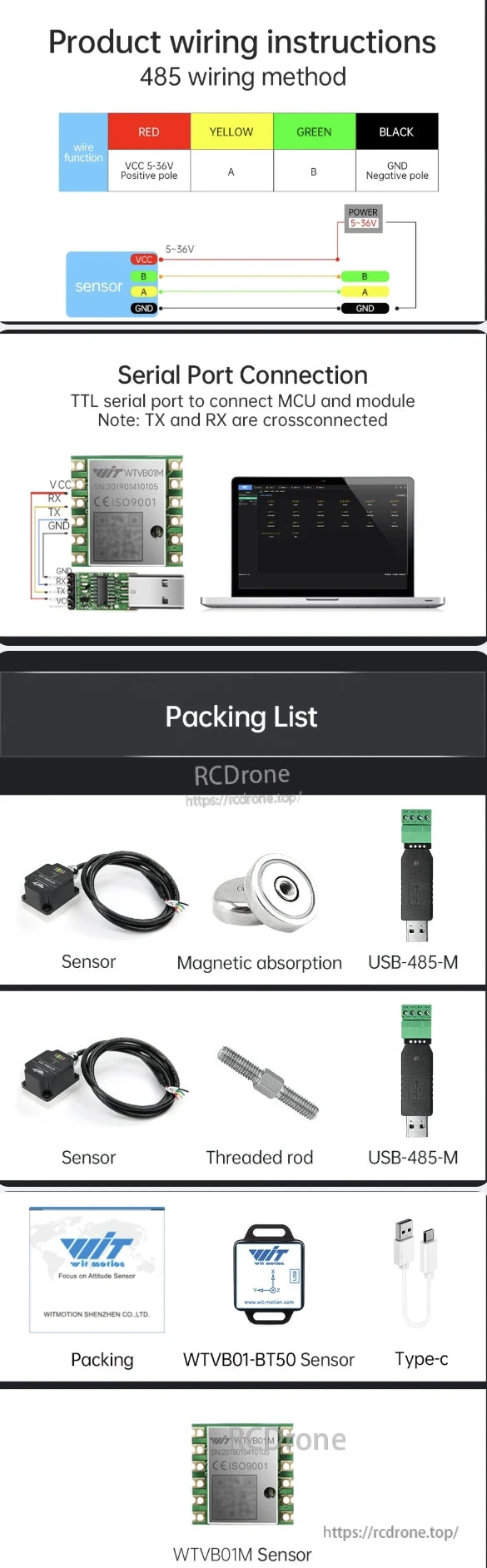

Sensori ya vibration ya WitMotion WTVB01-485 inajumuisha mwongozo wa wiring, muunganisho wa bandari ya serial, na orodha ya ufungaji yenye sensor, kunyonya kwa sumaku, rodhi yenye nyuzi, USB-485-M, kebo ya Type-C, ufungaji, na maelezo ya moduli ya sensor.
