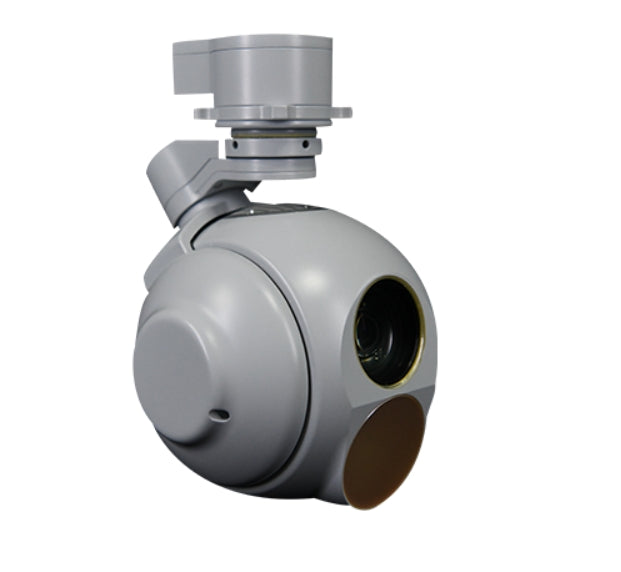

Honpho TS120BT-04 كاميرا Gimbal Drone مع EO ، LWIR ، ونظام المؤازرة المتقدمة
ملخص
كاميرا هونفو TS120BT-04 ذات المحور المحوري للطائرات بدون طيار هي حل تصوير متطور مصمم لتلبية احتياجات مشغلي الطائرات بدون طيار المحترفين. تتميز هذه الكاميرا بمستشعر EO متطور، وقدرات LWIR غير مبردة، ونظام سيرفو دقيق، مما يوفر تصويرًا وتثبيتًا استثنائيين لمجموعة متنوعة من التطبيقات الصعبة، بما في ذلك المراقبة والاستطلاع والتفتيش الصناعي.
الميزات الرئيسية
مستشعر EO
-
نطاق الطول الموجي: 0.4 ميكرومتر إلى 0.9 ميكرومتر
-
دقة: 1920×1080 للحصول على صور واضحة ومفصلة
-
البعد البؤري: 4.3 مم إلى 129 مم، مما يتيح تكبير بصري 30x
-
مجال الرؤية (FOV): 63.7 درجة إلى 2.3 درجة
-
مسافة الكشف والتعرف:
-
الأشخاص: الكشف حتى مسافة 6 كم، التعرف حتى مسافة 2 كم
-
المركبات: الكشف حتى مسافة 15 كم، التعرف حتى مسافة 8 كم
-
الأشعة تحت الحمراء الطويلة الموجة (غير المبردة)
-
نطاق الطول الموجي: 8 ميكرومتر إلى 14 ميكرومتر
-
دقة: 640×512 للحصول على تصوير حراري موثوق
-
حجم البكسل: 12 ميكرومتر لتحسين التفاصيل الحرارية
-
صافي: 50mk، مما يضمن الحساسية للتغيرات الدقيقة في درجات الحرارة
-
البعد البؤري: 35 مم/F1.0
-
مجال الرؤية (FOV): 12.5 درجة × 10 درجات
-
مسافة الكشف والتعرف:
-
الأشخاص: الكشف حتى مسافة 1 كم، التعرف حتى مسافة 0.25 كم
-
المركبات: الكشف حتى 6 كم، التعرف حتى 1 كم.5 كم
-
نظام المؤازرة
-
حدود الدوران:
-
مقلاة مستمرة بزاوية 360 درجة
-
درجة الميل: -110° إلى +10°
-
التدحرج: من -40 درجة إلى +40 درجة
-
-
الدقة الزاوية: ≤2 ملي راديان للتحكم الدقيق
-
دقة التثبيت: ≤100μrad (1σ) لتحقيق استقرار فائق
-
أقصى سرعة زاوية: ≥50 درجة/ثانية
-
أقصى تسارع زاوي: ≥90 درجة/ثانية²
المواصفات العامة
-
مقاس: ≤Φ120 مم × 184 مم
-
وزن: ≤950 جرام، مثالي لمنصات الطائرات بدون طيار متعددة الاستخدامات
-
الجهد االكهربى: 12 فولت
-
استهلاك الطاقة:
-
المتوسط: ≤15 واط
-
الذروة: ≤30 واط
-
-
درجة حرارة التشغيل: من -20 درجة مئوية إلى +60 درجة مئوية للحصول على أداء موثوق به في البيئات القاسية
وظائف التتبع
-
سرعة الحركة: ما يصل إلى 30 بكسل لكل إطار
-
تباين تصوير الهدف: 8%
-
الحد الأدنى من بكسلات التصوير المستهدفة: 4 × 3 بكسل
-
مضاد للانسداد:يضمن وظيفة التتبع المتسقة حتى في الظروف الصعبة
