CubeMars RI85-PH KV85 পটিং ফ্রেমলেস ইনরানার টর্ক মোটর | ৪৮V, ৫Nm, হল সেন্সর, রোবোটিক বাহু, এক্সোস্কেলেটনের জন্য

সারসংক্ষেপ

CubeMars RI85-PH KV85 ফ্রেমলেস ইনরানার টর্ক মোটর একটি উচ্চ-কার্যকারিতা ব্রাশলেস ডিসি মোটর যা রোবোটিক আর্ম, এক্সোস্কেলেটন, চতুর্ভুজ রোবট, এবং অন্যান্য শিল্প অটোমেশন অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। এতে পটিং ইনসুলেশন প্রযুক্তি, হল সেন্সর ইন্টিগ্রেশন, এবং উন্নত ইলেক্ট্রোম্যাগনেটিক ডিজাইন রয়েছে, এই মোটর অসাধারণ টর্ক ঘনত্ব, তাপীয় স্থিতিশীলতা, এবং নির্ভুল নিয়ন্ত্রণ প্রদান করে। এর KV রেটিং 85 RPM/V এবং এটি 2 Nm পর্যন্ত অবিচ্ছিন্ন টর্ক এবং 5 Nm পর্যন্ত শিখর টর্ক সমর্থন করে, যখন এটি একটি বিস্তৃত লোড পরিসরে স্থিতিশীল দক্ষতা বজায় রাখে। এর ফ্রেমলেস এবং কমপ্যাক্ট স্ট্রাকচার সহযোগী এবং এম্বেডেড রোবোটিক সিস্টেমে নির্বিঘ্নে সংহতকরণের অনুমতি দেয়।

---

মূল বৈশিষ্ট্যসমূহ

• পটিং প্রযুক্তি: শীতলকরণ এবং তাপ প্রতিরোধ ক্ষমতা বৃদ্ধি করে; 150°C এর উপরে উইন্ডিং তাপমাত্রা থাকা সত্ত্বেও নির্ভরযোগ্যভাবে কাজ করে।

• উচ্চ টর্ক ও দক্ষতা: সর্বাধিক টর্ক 5 Nm, টর্ক কনস্ট্যান্ট 0.13 Nm/A, ধারাবাহিক টর্কে সর্বাধিক গতি 3042 RPM, এবং দক্ষতা >80% পর্যন্ত।

• একীভূত সেন্সর: সঠিক কোণ এবং তাপীয় প্রতিক্রিয়া জন্য নির্মিত হল সেন্সর এবং তাপমাত্রা সেন্সর অন্তর্ভুক্ত, যা বন্ধ লুপ নিয়ন্ত্রণ সক্ষম করে।

• কমপ্যাক্ট ও ফ্রেমবিহীন: 30% পাতলা ইয়োক ডিজাইনের সাথে ফ্রেমবিহীন ইনরানার কাঠামো ওজন এবং আয়তন কমায় সীমিত স্থান অ্যাপ্লিকেশনগুলিতে উচ্চ সামঞ্জস্যের জন্য।

• উত্তম ইলেকট্রোম্যাগনেটিক ডিজাইন: পূর্ববর্তী RI সিরিজের তুলনায় 25% টর্ক এবং পাওয়ার ঘনত্বের উন্নতি প্রদান করে।

• স্থিতিশীল আউটপুট: বিভিন্ন টর্ক চাহিদার মধ্যে উচ্চ দক্ষতা এবং ধারাবাহিক শক্তি বিতরণ বজায় রাখে।

---

ইলেকট্রিক্যাল স্পেসিফিকেশন

---

যান্ত্রিক অঙ্কন

• বাহ্যিক ব্যাস: Ø85 mm

• অভ্যন্তরীণ ব্যাস: Ø52 mm

• পিসিবি প্রস্থ: 21.2 mm

• মোট উচ্চতা: 27.3 mm

• হল বিতরণ কোণ: 120°

• মাউন্টিং প্যাড এবং তিন-ফেজ তারের আউটপুট স্পষ্টভাবে চিহ্নিত।

---

তারের নির্দেশনা

---

পরিবেশ ও নিরাপত্তা রেটিং

• অপারেটিং তাপমাত্রা: -20°C থেকে +85°C

• কুণ্ডলী তাপমাত্রা সহনশীলতা: >150°C

• আইসুলেশন ক্লাস: H

• ডায়েলেকট্রিক শক্তি: 1000VAC জন্য 1s

• আইসুলেশন প্রতিরোধ: 100 MΩ @ 500VDC

---

পারফরম্যান্স গ্রাফ অন্তর্দৃষ্টি

• কার্যকারিতা: 1–1 এ প্রায় 84% পিকস।5 Nm এবং একটি বিস্তৃত টর্ক পরিসরে উচ্চ থাকে।

• বর্তমান: টর্কের সাথে লিনিয়ারভাবে বৃদ্ধি পায়, 5 Nm এ শীর্ষ বর্তমান প্রায় 40–44 A।

• গতি: টর্ক বাড়ানোর সাথে সাথে ~4400 RPM থেকে ~2200 RPM এ লিনিয়ারভাবে কমে যায়।

• শক্তি আউটপুট: 4 Nm এর উপরে টর্কে শীর্ষে পৌঁছায় 1200 W এর বেশি আউটপুট শক্তির সাথে।

ম্যানুয়াল ডাউনলোড

RI85-PH-3D Drawing.zip

RI85-PH-2D Drawing.pdf

RI85-PH টেস্ট Fixture.zip

---

অ্যাপ্লিকেশন

• রোবোটিক আর্ম

• এক্সোস্কেলেটন সিস্টেম

• কোয়াড্রুপেড এবং বাইপেডাল রোবট

• সহযোগী শিল্প রোবট

• প্রিসিশন এমবেডেড অ্যাকচুয়েশন মডিউল

বিস্তারিত

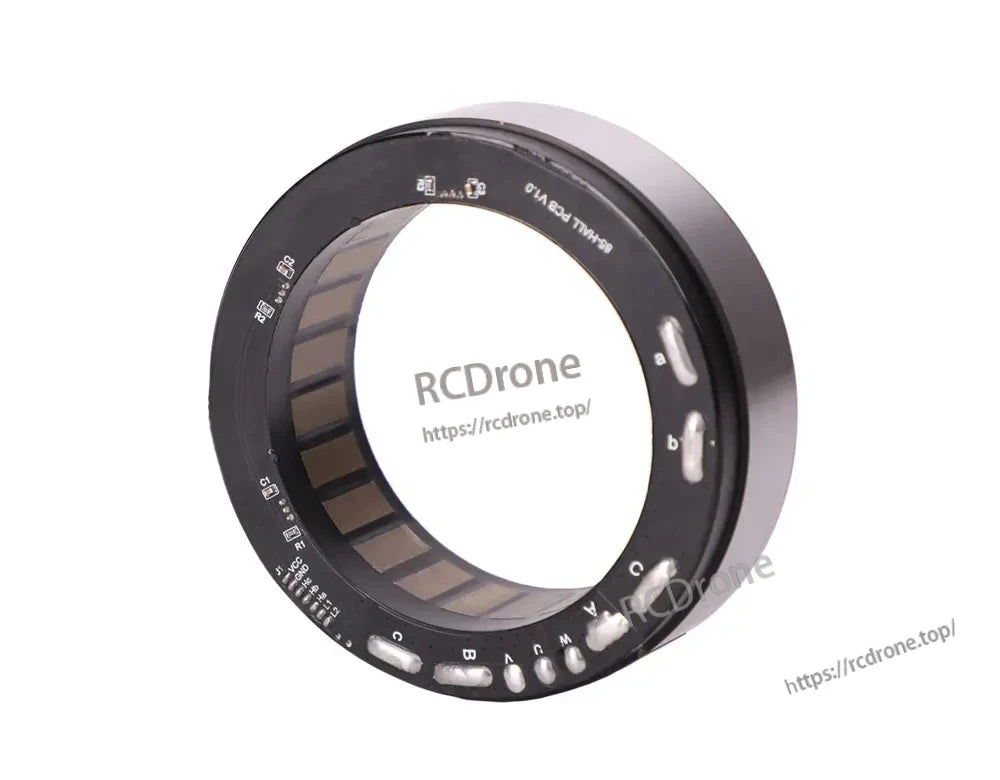

CubeMars RI85 টর্ক মোটর মাত্রা, তিন-ফেজ তার আউটপুট প্যাড, হল সেন্সর।

CubeMars RI85 টর্ক মোটর: 411g, 48V, 2 N·m অব্যাহত টর্ক, 5 N·m শিখর টর্ক, 3042 RPM সর্বাধিক গতি, 16A অব্যাহত কারেন্ট, 44A শিখর কারেন্ট। তারের মধ্যে L1, L2, হল সেন্সর, পর্যায় U, V, W অন্তর্ভুক্ত রয়েছে।

CubeMars RI85 টর্ক মোটরের জন্য অপারেশন গ্রাফ যা 48VDC এ টর্কের বিপরীতে আউটপুট পাওয়ার, দক্ষতা, কারেন্ট এবং গতি প্রদর্শন করে, 4 পর্যন্ত N.m।

CubeMars RI85 টর্ক মোটর: 48V, 637W, 2Nm টর্ক, 16A কারেন্ট, 3042 RPM গতি। বৈশিষ্ট্যগুলির মধ্যে 5Nm শিখর টর্ক, 44A শিখর কারেন্ট এবং 85x27.3mm মাত্রা অন্তর্ভুক্ত রয়েছে।

ফ্রেমলেস ইনরানার টর্ক মোটর, RI-PH সিরিজ। কমপ্যাক্ট ডিজাইন এবং শক্তিশালী পারফরম্যান্সের জন্য CubeMars RI85 মডেলটি হাইলাইট করা হয়েছে।

হালকা ডিজাইন, অত্যন্ত সামঞ্জস্যপূর্ণ। কোর ইয়োক 30% পাতলা, ডিভাইস এবং রোবটগুলিতে কমপ্যাক্ট ইনস্টলেশনের জন্য চৌম্বক ঘনত্ব বজায় রাখে।

পটিং প্রযুক্তি শীতলীকরণকে উন্নত করে। RI80 এবং RI85-PH 85°C এর নিচে ভাল পারফর্ম করে, 150°C পর্যন্ত দক্ষতা বজায় রাখে। টর্ক তাপমাত্রার মধ্যে স্থিতিশীল থাকে।

CubeMars RI85 টর্ক মোটর: সুপারিয়র ইলেক্ট্রোম্যাগনেটিক ডিজাইন 25% পারফরম্যান্স বাড়ায়।

CubeMars RI85 টর্ক মোটর স্থিতিশীল আউটপুট, দীর্ঘস্থায়ী দক্ষতা এবং বিভিন্ন টর্ক পরিসরে উচ্চ পারফরম্যান্স প্রদান করে, ধারাবাহিক শক্তির সাথে।

CubeMars RI85 টর্ক মোটর সঠিক কোণ এবং তাপমাত্রা নিয়ন্ত্রণের জন্য হল এবং তাপমাত্রা সেন্সর একত্রিত করে, নমনীয়তা বাড়ায়।
