এমএডি এএমপিএক্স 60 এ (5-14 এস এইচভি) ড্রোন ইএসসি সমর্থন পিডব্লিউএম + ক্যান
এমএডি এএমপিএক্স 60 এ (5-14 এস এইচভি) ড্রোন ইএসসি সমর্থন পিডব্লিউএম + ক্যান
MAD
পিকআপের উপলভ্যতা লোড করা যায়নি
সংক্ষিপ্ত বিবরণ

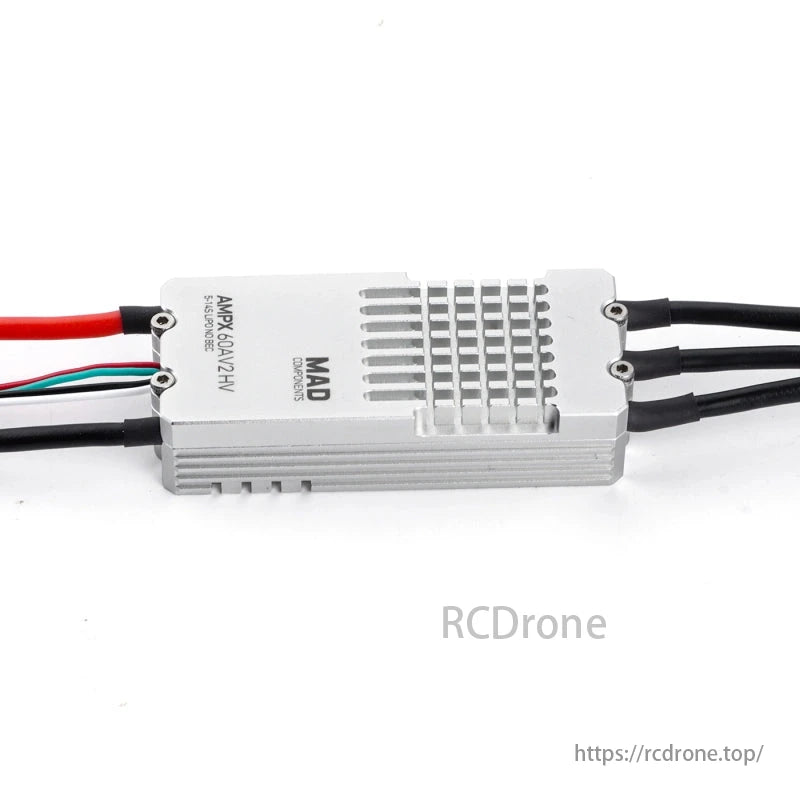

দ্য পাগল AMPX 60A V2.0 সম্পর্কে ইএসসি হল একটি উচ্চ-কার্যক্ষমতাসম্পন্ন ইলেকট্রনিক স্পিড কন্ট্রোলার (ESC) জন্য ডিজাইন করা হয়েছে ড্রোন অ্যাপ্লিকেশন, সমর্থনকারী ৫-১৪S LiPo ব্যাটারি (১৬V-৬৪V). একটি দিয়ে 40A এর একটানা স্রোত এবং একটি সর্বোচ্চ বর্তমান সীমা 48A, এই IPX4-রেটেড ESC নিশ্চিত করে দক্ষ কর্মক্ষমতা, উন্নত সুরক্ষা, এবং রিয়েল-টাইম ফ্লাইট নিয়ন্ত্রণ পর্যবেক্ষণের জন্য নিরবচ্ছিন্ন CAN যোগাযোগ। দ্য V2.0 মডেল পরিচয় করিয়ে দেয় ডুয়াল থ্রোটল কন্ট্রোল (PWM + CAN), স্বয়ংক্রিয় ওভারলোড রিস্টার্ট এবং ফার্মওয়্যার আপগ্রেডেবিলিটি, এটি পেশাদার UAV অ্যাপ্লিকেশনের জন্য একটি চমৎকার পছন্দ করে তোলে।
মূল বৈশিষ্ট্য
- ৫-১৪S LiPo (১৬V-৬৪V) সমর্থন করে
- ডুয়াল থ্রোটল কন্ট্রোল (PWM + CAN)
- অবিচ্ছিন্ন স্রোত: 40A | সর্বোচ্চ স্রোত: 48A
- IPX4 সুরক্ষা স্তর - জল এবং ধুলো প্রতিরোধী
- ভবিষ্যতের উন্নতির জন্য ফার্মওয়্যার আপগ্রেডযোগ্য
- স্বয়ংক্রিয় পুনঃসূচনা সহ ওভারলোড সুরক্ষা
- ভোল্টেজ, কারেন্ট, তাপমাত্রা এবং কর্মক্ষম অবস্থার জন্য রিয়েল-টাইম CAN যোগাযোগ
- দ্রুত মোটর প্রতিক্রিয়া - নিষ্ক্রিয় থেকে পূর্ণ গতিতে মাত্র 0.25 সেকেন্ড
- উচ্চ সামঞ্জস্যতা এবং মসৃণ অপারেশন নিশ্চিত করে ডিস্ক মোটরগুলির জন্য অপ্টিমাইজড অ্যালগরিদম
- উন্নত দক্ষতা এবং শক্তি পুনরুদ্ধারের জন্য সিঙ্ক্রোনাস ফ্রি-হুইলিং
- সুনির্দিষ্ট মোটর নিয়ন্ত্রণের জন্য থ্রটল ক্যালিব্রেশন সমর্থন
সুরক্ষা কার্যাবলী
- শর্ট সার্কিট সুরক্ষা - ১০০ মিলিসেকেন্ড পুনরুদ্ধারের সাথে স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়।
- স্টল সুরক্ষা - পুনরায় সক্রিয়করণের জন্য থ্রটল রিসেট প্রয়োজন।
- ভোল্টেজ সুরক্ষা - ১৬ ভোল্টের নিচে বা ৬৪ ভোল্টের উপরে স্টার্টআপ প্রতিরোধ করে।
- তাপমাত্রা সুরক্ষা - ১২৫°C তাপমাত্রায় পাওয়ার আউটপুট কমায়, ১৪০°C তাপমাত্রায় স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায় এবং ৮০°C তাপমাত্রায় পুনরুদ্ধার করে।
- থ্রটল লস সুরক্ষা - ২ সেকেন্ডের বেশি সময় ধরে সিগন্যাল বিচ্ছিন্ন থাকলে বিদ্যুৎ সংযোগ বিচ্ছিন্ন করে।
- স্টার্টআপ সুরক্ষা - মোটর চালু না হলে থ্রটল রিসেট করার মাধ্যমে নিরাপত্তা নিশ্চিত করে।
ESC পরামিতি
| স্পেসিফিকেশন | বিস্তারিত |
|---|---|
| মডেল | AMPX 60A ESC HV |
| সমর্থিত ব্যাটারি | ৫-১৪ সেকেন্ড লিপো (১৬ ভোল্ট-৬৪ ভোল্ট) |
| অবিচ্ছিন্ন কারেন্ট | ৪০এ |
| সর্বোচ্চ স্রোত | ৪৮এ |
| বিইসি | কোনটিই নয় |
| সুরক্ষা স্তর | আইপিএক্স৪ |
| সংকেত ফ্রিকোয়েন্সি | ৫০-৫০০ হার্জ |
| PWM সিগন্যাল ভোল্টেজ | 3.3V/5V সামঞ্জস্যপূর্ণ |
| ফেজ শর্ট সার্কিট সুরক্ষা | সমর্থিত |
| থ্রটল লস সুরক্ষা | সমর্থিত |
| CAN যোগাযোগ | সমর্থিত (V2.0 বৈশিষ্ট্য) |
| ফার্মওয়্যার আপগ্রেড | সমর্থিত (V2.০ বৈশিষ্ট্য) |
| ESC ওজন | ~১১১ গ্রাম (তার বাদে) |
| অপারেটিং তাপমাত্রা | -২০°সে থেকে ৬৫°সে |
| সিগন্যাল তারের দৈর্ঘ্য | ১০০০ মিমি |
| পাওয়ার ওয়্যার | ১৪AWG / ৮০০ মিমি |
| মোটর তার | ১৪AWG / ১৫০ মিমি |
ESC সংযোগ নির্দেশিকা
- কালো তার - গ্রাউন্ড ওয়্যার
- সাদা তার - থ্রটল সিগন্যাল ওয়্যার
- লাল তার - ক্যানহ
- সবুজ তার - ক্যানাল
AMPX 60A V2.0 CAN যোগাযোগ সমর্থন করে, অনুমতি দিচ্ছে ভোল্টেজ, কারেন্ট, তাপমাত্রা এবং কর্মক্ষম অবস্থার রিয়েল-টাইম পর্যবেক্ষণ ফ্লাইট নিয়ন্ত্রণের মাধ্যমে।
সমস্যা সমাধানের নির্দেশিকা
| সমস্যা | অ্যালার্ম শব্দ | কারণ | সমাধান |
|---|---|---|---|
| মোটর শুরু হচ্ছে না | বিপ... বিপ | থ্রটল শূন্যে সেট করা হয়নি | থ্রোটলটি নীচের দিকে সামঞ্জস্য করুন |
| পাওয়ার-আপের পরে মোটরের কোনও সাড়া নেই | প্রতি সেকেন্ডে বিপ বাজবে | কোনও থ্রোটল সিগন্যাল সনাক্ত করা যায়নি | রিসিভার এবং কন্ট্রোল ওয়্যারিং পরীক্ষা করুন |
| ভোল্টেজ খুব কম (<১৬ ভোল্ট) | বিপ বিপ | ব্যাটারির ভোল্টেজ কম। | ব্যাটারি চার্জ করুন |
| ভোল্টেজ খুব বেশি (> 64V) | বিপ বিপ বিপ | ব্যাটারির ভোল্টেজ খুব বেশি | সঠিক ব্যাটারি ব্যবহার করুন |
| ESC অতিরিক্ত উত্তাপ (> ১২৫° সেলসিয়াস) | বিপ বিপ বিপ | ESC অতিরিক্ত গরম হচ্ছে। | বায়ুচলাচলযুক্ত স্থানে ESC ঠান্ডা করুন |
| ওভারলোড বা শর্ট সার্কিট | একটানা বিপ | ESC-তে অতিরিক্ত চাপ | উপযুক্ত প্রোপেলার ব্যবহার করুন |
কেন MAD AMPX 60A V2.0 ESC বেছে নেবেন?
- উন্নত CAN ইন্টিগ্রেশন - নির্বিঘ্নে প্রদান করে রিয়েল-টাইম যোগাযোগ উন্নত নিরাপত্তা এবং পর্যবেক্ষণের জন্য ফ্লাইট নিয়ন্ত্রণ সহ।
- নির্ভরযোগ্য সুরক্ষা বৈশিষ্ট্য - শর্ট-সার্কিট, স্টল, ভোল্টেজ, এবং তাপমাত্রা সুরক্ষা নিশ্চিত করা সর্বোচ্চ নিরাপত্তা এবং কর্মক্ষমতা.
- ড্রোন অ্যাপ্লিকেশনের জন্য অপ্টিমাইজ করা হয়েছে - বিশেষভাবে ডিজাইন করা হয়েছে উচ্চ-কার্যক্ষমতাসম্পন্ন ইউএভি সিস্টেম, নিশ্চিত করা দক্ষ এবং মসৃণ অপারেশন.
- ফার্মওয়্যার আপগ্রেডেবিলিটি সহ ভবিষ্যতের প্রমাণ - আপনার ESC আপডেট রাখুন ভবিষ্যতের ফার্মওয়্যার আপডেট.
- বর্ধিত শক্তি দক্ষতা – সিঙ্ক্রোনাস ফ্রিহুইলিং উন্নত করে থ্রটল রৈখিকতা, ড্রাইভিং দক্ষতা এবং মোটর জীবনকাল.
দ্য MAD AMPX 60A V2.0 ESC হল ইউএভি উৎসাহী এবং পেশাদারদের জন্য আদর্শ পছন্দ, নৈবেদ্য শক্তিশালী সুরক্ষা, CAN যোগাযোগ, এবং ফার্মওয়্যার আপগ্রেডযোগ্যতা. আপনি একটি নির্মাণ করছেন কিনা উচ্চ ক্ষমতাসম্পন্ন ড্রোন অথবা আপনার আপগ্রেড করা বিদ্যমান ফ্লাইট সিস্টেম, এই উচ্চ-ভোল্টেজ ESC সরবরাহ করে দক্ষতা, নির্ভরযোগ্যতা এবং অত্যাধুনিক বৈশিষ্ট্য.
বিস্তারিত
AMPX 60Av2 ESC মাল্টি-প্রোটেকশন অফার করে, 5-14S HV সমর্থন করে। বৈশিষ্ট্যগুলির মধ্যে রয়েছে দ্রুত প্রতিক্রিয়া, ডিস্ক মোটর সামঞ্জস্যতা এবং CAN যোগাযোগ।সুরক্ষা ফাংশনগুলি শর্ট সার্কিট, স্টল, ভোল্টেজ, তাপমাত্রা, থ্রোটল লস, স্টার্টআপ এবং ক্যালিব্রেশন কভার করে। অবিচ্ছিন্ন কারেন্ট 40A এবং 48A সীমা।

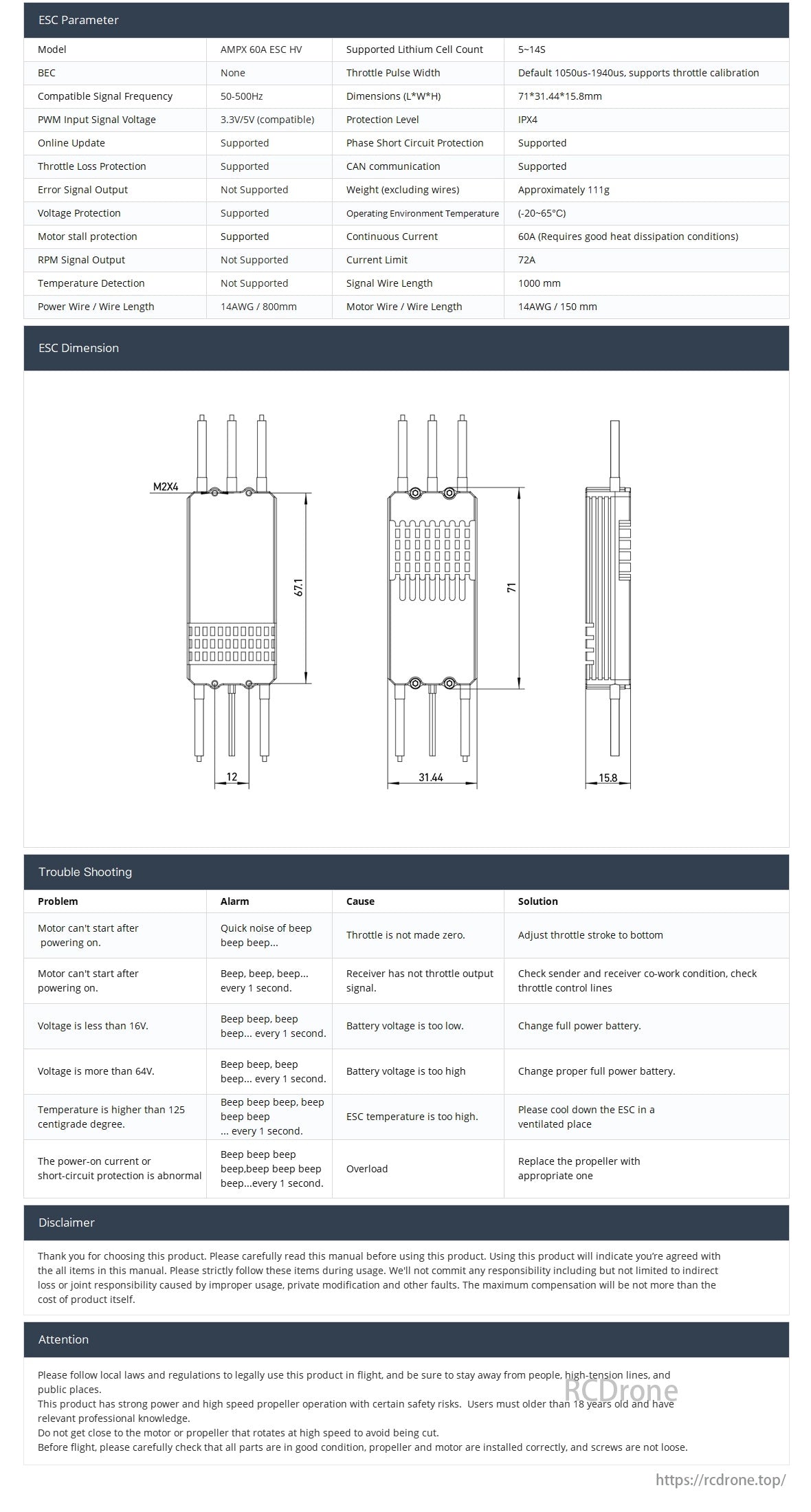

AMPX 60A ESC HV 5-14S লিথিয়াম সেল সমর্থন করে, যার মাত্রা 71x31.44x15.8 মিমি এবং ওজন 111 গ্রাম। এতে থ্রটল লস সুরক্ষা, মোটর স্টল সুরক্ষা এবং CAN যোগাযোগের বৈশিষ্ট্য রয়েছে। অপারেটিং তাপমাত্রা -20 থেকে 65°C। সমস্যা সমাধানে মোটর স্টার্ট সমস্যা, ভোল্টেজ সীমা এবং অতিরিক্ত গরমের সমাধান অন্তর্ভুক্ত। ডিসক্লেমার সতর্কতার সাথে ব্যবহার এবং নিয়ম মেনে চলার পরামর্শ দেয়।
