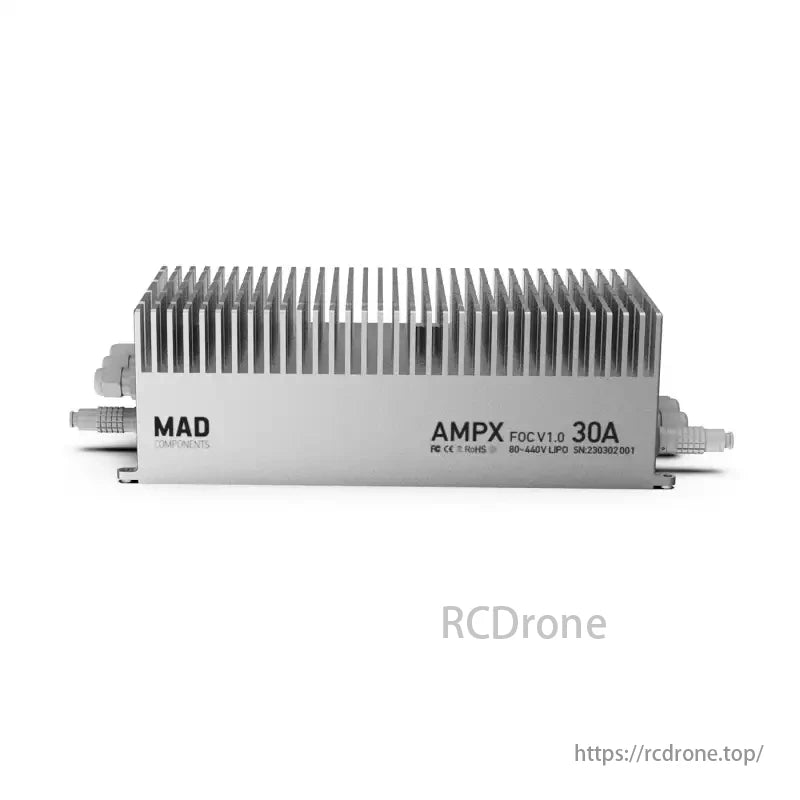

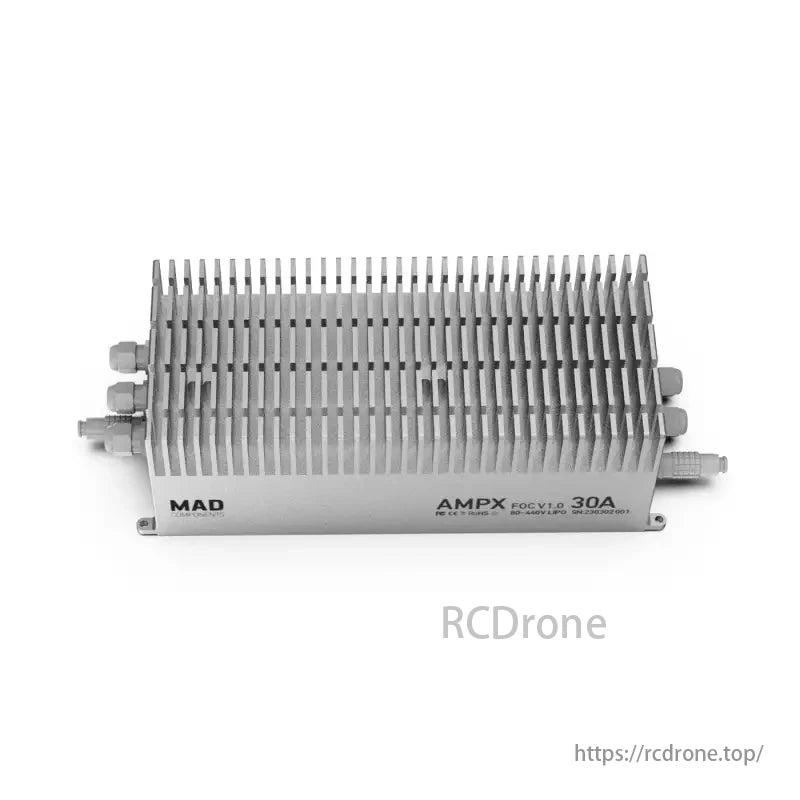

ম্যাড ফোক আইজিবিটি 30 এ 80-440 ভি ড্রোন ইএসসি

সংক্ষিপ্ত বিবরণ

দ্য পাগল AMPX 30A 80-440V ESC এটি একটি উচ্চ-কার্যক্ষমতাসম্পন্ন ইলেকট্রনিক স্পিড কন্ট্রোলার (ESC) ভারী-উত্তোলন মাল্টিরোটর, ইউএভি এবং অন্যান্য কঠিন অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। ব্যবহার করা হচ্ছে আইজিবিটি থ্রি-ফেজ ফুল-ব্রিজ ইনভার্টার প্রযুক্তি, এই ESC সমর্থন করে সেন্সর-বিহীন ফিল্ড-ওরিয়েন্টেড কন্ট্রোল (FOC) সুনির্দিষ্ট মোটর কর্মক্ষমতার জন্য। একটি সহ সর্বোচ্চ আউটপুট কারেন্ট ৭৫এ এবং 80V থেকে 440V পর্যন্ত ইনপুট ভোল্টেজের জন্য সমর্থন, এই কন্ট্রোলারটি উচ্চ-শক্তির চালনা সিস্টেমের জন্য তৈরি। উন্নত তাপ ব্যবস্থাপনা, কারেন্ট সীমাবদ্ধকরণ, এবং ওভারভোল্টেজ/আন্ডারভোল্টেজ সুরক্ষা স্থিতিশীলতা এবং দীর্ঘায়ু নিশ্চিত করে, এটি পেশাদার এবং শিল্প ড্রোন অ্যাপ্লিকেশনের জন্য আদর্শ করে তোলে।

মূল বৈশিষ্ট্য

• প্রশস্ত ভোল্টেজ সামঞ্জস্য: সমর্থন করে DC80V থেকে DC440V অন্তর্নির্মিত ওভারভোল্টেজ এবং আন্ডারভোল্টেজ সুরক্ষা সহ।
• উচ্চ দক্ষতা: ≥৯৮% দক্ষতা, শক্তির ক্ষতি কমানো।
• স্থিতিশীলতার জন্য FOC নিয়ন্ত্রণ: সেন্সর-বিহীন ক্ষেত্র-ভিত্তিক নিয়ন্ত্রণ (FOC) সর্বোত্তম কর্মক্ষমতা এবং রিয়েল-টাইম মোটর অভিযোজনের জন্য।
• শক্তিশালী পাওয়ার আউটপুট: সরবরাহ করে একটানা 30A কারেন্ট এবং 60A পর্যন্ত আউটপুট কারেন্ট স্মার্ট পাওয়ার ম্যানেজমেন্ট সহ।
• নমনীয় ফ্রিকোয়েন্সি রেঞ্জ: পর্যন্ত আউটপুট ফ্রিকোয়েন্সি সমর্থন করে ১২০০ হার্জ, সামঞ্জস্যযোগ্য সীমা সহ।
• একাধিক যোগাযোগ ইন্টারফেস: CAN, TTL232, এবং PWM/PPM সাপোর্ট টেলিমেট্রি, নিয়ন্ত্রণ এবং রিয়েল-টাইম পর্যবেক্ষণের জন্য।
• শক্তিশালী কুলিং সিস্টেম: বাহ্যিক জোরপূর্বক বায়ু শীতলকরণ টেকসই উচ্চ-লোড অপারেশনের জন্য।
• সুরক্ষা ব্যবস্থা: অন্তর্ভুক্ত ওভারভোল্টেজ, আন্ডারভোল্টেজ, ওভারহিটিং এবং থ্রোটল সনাক্তকরণ সিস্টেমের ব্যর্থতা রোধ করতে।

স্পেসিফিকেশন

প্যারামিটার	বিস্তারিত
মডেল	এএমপিএক্স ৩০এ ৮০-৪৪০ভি
আবেদন	ভারী মাল্টিরোটর ইউএভি, পানির নিচে থ্রাস্টার, বৈদ্যুতিক যানবাহন
ইনপুট ভোল্টেজ	DC80V থেকে DC440V, ওভারভোল্টেজ/আন্ডারভোল্টেজ সুরক্ষা সহ
ইনপুট কারেন্ট	≤30A, বর্তমান সীমিত সুরক্ষা সহ
আউটপুট কারেন্ট	≤60A, পাওয়ার সুরক্ষা সহ
আউটপুট ফ্রিকোয়েন্সি	≤১২০০Hz, সামঞ্জস্যযোগ্য
মডুলেশন মোড	SVPWM, ক্যারিয়ার ফ্রিকোয়েন্সি: 12kHz
নিয়ন্ত্রণ মোড	সেন্সরবিহীন FOC
কাজের দক্ষতা	≥৯৮%
যোগাযোগ ইন্টারফেস	CAN, TTL232, PWM/PPM (50Hz থেকে 400Hz)
ওজন	≤১.৫ কেজি
মাত্রা	২০৪ মিমি × ৮৮ মিমি × ৫৫ মিমি

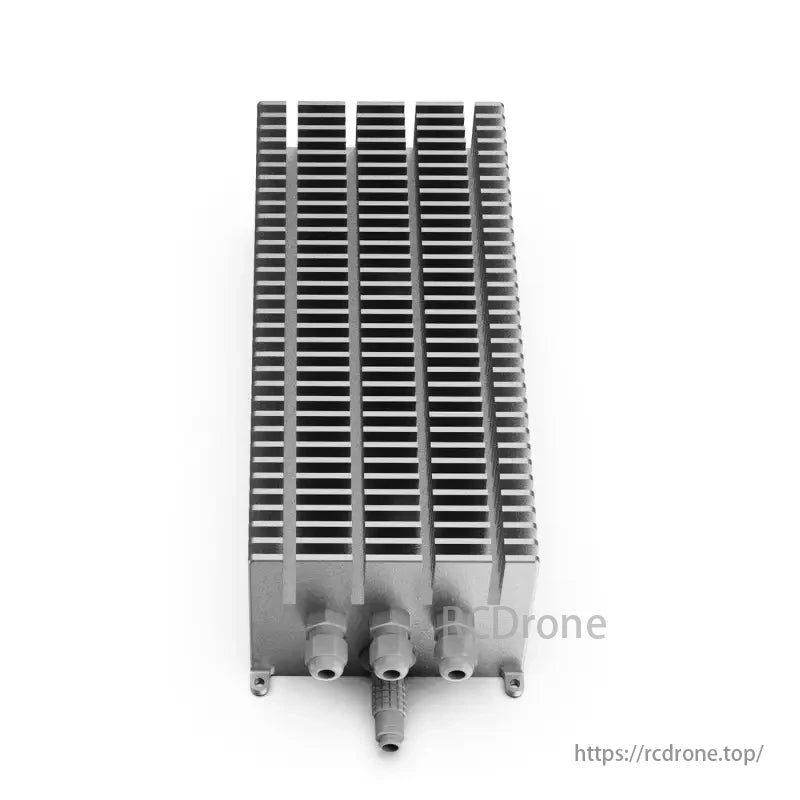

কুলিং মোড	বাহ্যিক জোরপূর্বক বায়ু শীতলকরণ
অপারেটিং তাপমাত্রা	-২০°C থেকে ৯০°C, তাপ সুরক্ষা সহ
সুরক্ষা ডিগ্রি	উন্নত সুরক্ষা স্যুট

ESC সুরক্ষা ব্যবস্থা

• কম ভোল্টেজ সুরক্ষা: ভোল্টেজ থ্রেশহোল্ডের নিচে নেমে গেলে স্বয়ংক্রিয়ভাবে আউটপুট বন্ধ করে দেয়।
• ওভারভোল্টেজ সুরক্ষা: ভোল্টেজ স্পাইক থেকে রক্ষা করে; মোটর-প্ররোচিত ওভারভোল্টেজের ক্ষেত্রে নিয়ন্ত্রিত হ্রাসের অনুমতি দেয়।
• থ্রটল সনাক্তকরণ: থ্রোটল সিগন্যাল পর্যবেক্ষণ করে এবং নিয়ন্ত্রণ হারানোর কারণে অনিচ্ছাকৃত ত্বরণ রোধ করে।
• সেন্সর জিরো-পয়েন্ট সনাক্তকরণ: শুরুর সময় সঠিক ফেজ অ্যালাইনমেন্ট নিশ্চিত করে।
• অতিরিক্ত তাপমাত্রা সুরক্ষা: অতিরিক্ত গরম রোধ করতে গতিশীলভাবে কারেন্ট এবং আউটপুট পাওয়ার সামঞ্জস্য করে।

থ্রটল ক্যালিব্রেশন ধাপ

1. ESC PWM সিগন্যালটি রিসিভারের সাথে সংযুক্ত করুন।
2. রিমোট কন্ট্রোল চালু করুন এবং থ্রোটল সর্বোচ্চে সেট করুন।
3. ESC চালু করুন, ক্যালিব্রেশন টোনের জন্য অপেক্ষা করুন।
4. থ্রটলটিকে শুরুর অবস্থানে সেট করুন এবং ক্যালিব্রেশন টোন নিশ্চিত করুন।
5. ESC সর্বোচ্চ এবং সর্বনিম্ন থ্রোটল সেটিংস সংরক্ষণ করে।
6. ESC বন্ধ করুন।

ESC সংযোগ এবং তারের ব্যবস্থা

• পাওয়ার তারগুলি:
  • লাল: পজিটিভ পাওয়ার ইনপুট
  • কালো: নেতিবাচক পাওয়ার ইনপুট
• সিগন্যাল তারগুলি:
  • সাদা: PWM সিগন্যাল ইনপুট
  • বাদামী: সিগন্যাল গ্রাউন্ড
  • সবুজ ও লাল: টিটিএল যোগাযোগ আরএক্স/টিএক্স
  • হলুদ ও নীল: CAN-H / CAN-L

প্রস্তাবিত মোটর এবং প্রোপেলার পেয়ারিং

বৈদ্যুতিক নিয়ন্ত্রণ	মোটর	ভোল্টেজ	প্রোপেলার
AMPX 30A FOC সম্পর্কে	এম২৫ কেভি১২	৪০০ ভোল্ট	৪০X১৩.১
AMPX 30A FOC সম্পর্কে	এম৩০ কেভি১৫	৪০০ ভোল্ট	৪০X১৩.১
