ম্যাড এইচবি 30-54x24 35 কেভি ড্রোন আর্ম সেট - 30 কেজি থ্রাস্ট, 22 কেডব্লিউ, 200 এ এসসি, 54x24 প্রোপ মাল্টিরোটর প্রোপালশন ভারী লিফট বড় ড্রোন জন্য প্রপুলেশন
ম্যাড এইচবি 30-54x24 35 কেভি ড্রোন আর্ম সেট - 30 কেজি থ্রাস্ট, 22 কেডব্লিউ, 200 এ এসসি, 54x24 প্রোপ মাল্টিরোটর প্রোপালশন ভারী লিফট বড় ড্রোন জন্য প্রপুলেশন
MAD
পিকআপের উপলভ্যতা লোড করা যায়নি
সংক্ষিপ্ত বিবরণ

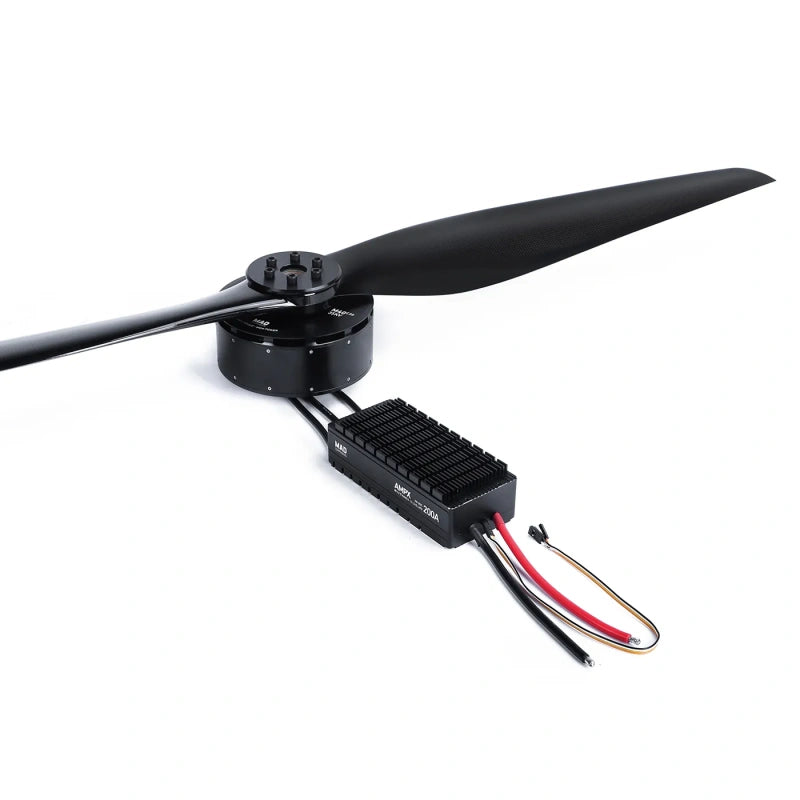

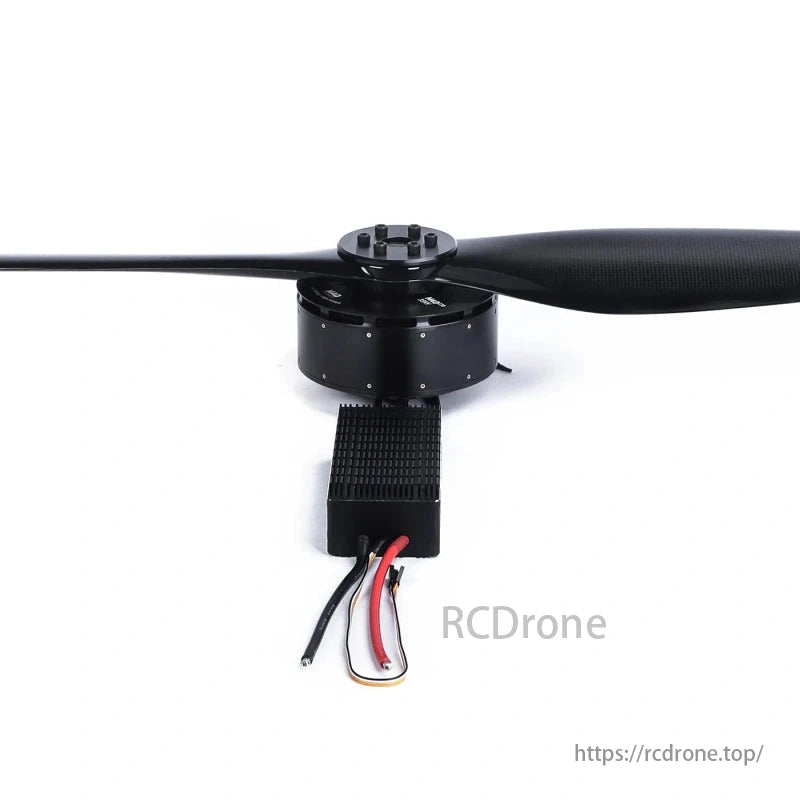

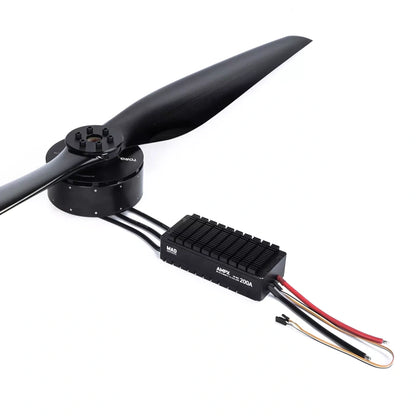

দ্য এমএডি এইচবি৩০-৫৪এক্স২৪ ৩৫কেভি ড্রোন আর্ম সেট একটি উচ্চ-কার্যক্ষমতাসম্পন্ন প্রপালশন সিস্টেম যার জন্য ডিজাইন করা হয়েছে ভারী-উত্তোলন মাল্টি-রোটার এবং ই-ভিটিওএল ড্রোনএই সমন্বিত সেটটিতে একটি রয়েছে M40C30 IPE 35KV মোটর, AMPX 200A HV ESC, এবং একটি 54x24-ইঞ্চি কার্বন ফাইবার প্রপেলার, নৈবেদ্য প্রতি রটারে ৩০ কেজি (৬৬.১ পাউন্ড) একটানা থ্রাস্ট এবং একটি সর্বোচ্চ বিদ্যুৎ উৎপাদন ক্ষমতা ২২ কিলোওয়াট। এর জন্য তৈরি বড় UAV অ্যাপ্লিকেশন, এই ব্যবস্থা নিশ্চিত করে দক্ষ, স্থিতিশীল এবং উচ্চ-শক্তি সম্পন্ন অপারেশন, এটিকে আদর্শ করে তোলে ডেলিভারি ড্রোন, উড়ন্ত গাড়ি এবং নগর চলাচল প্রকল্প.
মূল বৈশিষ্ট্য
- উচ্চ থ্রাস্ট আউটপুট: প্রদান করে ৩০ কেজি একটানা থ্রাস্ট, ভারী-পেলোড UAV-এর জন্য অপ্টিমাইজ করা।
- শক্তিশালী মোটর: M40C30 IPE 35KV মোটর সরবরাহ করে ২২ কিলোওয়াট সর্বোচ্চ শক্তি (২৯ এইচপি) উচ্চ দক্ষতার সাথে।
- উন্নত ESC: এএমপিএক্স ২০০এ এইচভি ইএসসি সমর্থন করে ১২-২৪S LiPo ব্যাটারি, একটি সহ IP67 সুরক্ষা রেটিং কঠোর পরিবেশের জন্য।
- বড় প্রোপেলার: ফ্লাক্সার ৫৪x২৪-ইঞ্চি কার্বন ফাইবার + রজন প্রোপেলার স্থায়িত্ব এবং বায়ুগতিবিদ্যা বৃদ্ধি করে।
- যথার্থ প্রকৌশল: ব্যবহারসমূহ বিমান-গ্রেড অ্যালুমিনিয়াম এবং জাপানি বিয়ারিং উন্নত নিরাপত্তা এবং কর্মক্ষমতার জন্য।
- তাপমাত্রা স্থিতিস্থাপকতা: উচ্চ-কার্যক্ষমতাসম্পন্ন বাঁকা চুম্বক এবং তাপমাত্রা-প্রতিরোধী উপকরণগুলি দক্ষতা উন্নত করে ৫%.
কারিগরি বিবরণ
মোটর ডেটা
| স্পেসিফিকেশন | বিস্তারিত |
|---|---|
| মডেল | পাগল M40C30 IPE V3.0 সম্পর্কে |
| কেভি রেটিং | ৩৫ কেভি |
| ভোল্টেজ রেঞ্জ | ১০০ ভোল্ট |
| লোড কারেন্ট নেই | ৩.৮এ @ ৪০ ভোল্ট |
| সর্বোচ্চ শক্তি | ২২,৬৩৫ ওয়াট |
| সর্বোচ্চ থ্রাস্ট | ৭৯.২ কেজি |
| প্রস্তাবিত ক্রমাগত থ্রাস্ট | ৩০ কেজি |
| ওজন | ৩,৪৬০ গ্রাম |
| খাদের ব্যাস | ২৫ মিমি |
| অভ্যন্তরীণ প্রতিরোধ | ৩১.৫ মিΩ |
ESC ডেটা
| স্পেসিফিকেশন | বিস্তারিত |
|---|---|
| মডেল | MAD AMPX 200A HV |
| ভোল্টেজ রেঞ্জ | ১২-২৪ সেকেন্ড লিপো |
| অবিচ্ছিন্ন কারেন্ট | ২০০এ (ভালো ঠান্ডা অবস্থায়) |
| তাৎক্ষণিক কারেন্ট | ২৪০এ |
| সুরক্ষা স্তর | আইপি৬৭ |
| PWM সিগন্যাল ভোল্টেজ | ৩.৩V / ৫V (সামঞ্জস্যপূর্ণ) |
| আকার | ১৬১ × ৭২.২ × ৪৬.৮ মিমি |
| ওজন | ৫৮০ গ্রাম |
| অপারেটিং তাপমাত্রা | -২০°সে থেকে ৬৫°সে |
প্রোপেলার ডেটা
| স্পেসিফিকেশন | বিস্তারিত |
|---|---|
| মডেল | ফ্লাক্সার ৫৪X২৪ চকচকে |
| আকার | ১৩৭১.৬ × ৬০৯।৬ মিমি |
| উপাদান | উচ্চমানের কার্বন ফাইবার + রজন |
| আদর্শ | স্থির |
| ওজন | ৬০৫ গ্রাম |
পারফরম্যান্স ডেটা (১০০ ভোল্ট ইনপুট)
| থ্রটল [%] | ভোল্টেজ [V] | বর্তমান [A] | ইনপুট পাওয়ার [W] | আউটপুট পাওয়ার [W] | টর্ক [N×m] | আরপিএম | জোড়া [gf] | দক্ষতা [%] | দক্ষতা [gf/w] |
|---|
| ৩০ | ৯৮.৭ | ৮.৩৯ | ৮২৮.১ | ৬৫৬.৫ | ৬.১৭৬ | ১০১৫ | ৯৪৪৯ | ৭৯.৩ | ১১.৪ |
| ৩৫ | ৯৮.৫৯ | ১২.২ | ১২০২.৮ | ১০০৩.৬ | ৮.২৩৩ | ১১৬৪ | ১২৩৬৫ | ৮৩.৪ | ১০.৩ |
| ৪০ | ৯৮.৫৮ | ১৭ | ১৬৭৫.৯ | ১৪১৮.১ | ১০.৩৩৭ | ১৩১০ | ১৫৬১৪ | ৮৪.৬ | ৯.৩ |
| ৪৫ | ৯৮.৪১ | ২৪.৪৬ | ২৪০৭.১ | ২০৮৭.৫ | ১৩.৪৪২ | ১৪৮৩ | ২০৩৩৯ | ৮৬.৭ | ৮.৪ |
| ৫০ | ৯৮.৩৮ | ৩২.২৭ | ৩১৭৪.৭ | ২৭৪০.৫ | ১৬.১৯৪ | ১৬১৬ | ২৪৪৫৩ | ৮৬.৩ | ৭.৭ |
| ৫৫ | ৯৮.২ | ৪১.৪ | ৪০৬৫.৫ এর বিবরণ | ৩৫৩৯.১ | ১৯.২১৩ | ১৭৫৯ | ২৯২২৯ | ৮৭.১ | ৭.২ |
| ৬০ | ৯৮.১৫ | ৫২.৪৭ | ৫১৪৯.৯ | ৪৪৮৪.৮ | ২২.৩৯৯ | ১৯১২ | ৩৩৯৪৭ | ৮৭.১ | ৬.৬ |
| ৬৫ | ৯৭.৯৩ | ৬৭.৮৭ | ৬৬৪৬.৫ | ৫৭৪২.৬ | ২৬.৬৮৫ | ২০৫৫ | ৩৯৬৯১ | ৮৬.৪ | ৬.০ |
| ৭০ | ৯৭.৭৮ | ৮৩.৬৫ | ৮১৭৯.৩ | ৬৯৯৩.৮ | ৩০.৪৬৮ | 2192 সম্পর্কে | ৪৫৩১২ | ৮৫.৫ | ৫.৫ |
| ৭৫ | ৯৭.৪৯ | ১০২.৩৩ | ৯৯৭৬.২ | ৮৪০৫.৮ | ৩৪.৫৬৯ | ২৩২২ | ৫১২০৫ | ৮৪.৩ | ৫.১ |
| ৮০ | ৯৭.৩৩ | ১২২.৫৮ | ১১৯৩০.৭ | ৯৮৬৮.২ | ৩৮.৫৮৯ | ২৪৪২ | ৫৭২৩২ | ৮২.৭ | ৪.৮ |
| ৮৫ | ৯৬.৯৯ | ১৪৪.৬৩ | ১৪০২৭.৭ | ১১৩৫৪.১ | ৪২.৪৩৬ | ২৫৫৫ | ৬২৪৩০ | ৮০.৯ | ৪.৫ |
| ৯০ | ৯৬.৮২ | ১৬৬.৮৭ | ১৬১৫৬.৪ | ১২৬৯১.১ | ৪৫.৪৯২ | ২৬৬৪ | ৬৭৫৩৫ | ৭৮.৬ | ৪.২ |
| ৯৫ | ৯৬.৪৩ | ১৯৪.৪৩ | ১৮৭৪৮.৯ | ১৪১২০।৯ | ৪৯.০৭০ | ২৭৪৮ | ৭২৯০৯ | ৭৫.৩ | ৩.৯ |
| ১০০ | ৯৬.০৯ | ২৩৫.৫৬ | ২২৬৩৫.০ এর বিবরণ | ১৫৮৯২.৬ | ৫৩,৪০০ | ২৮৪২ | ৭৯১৬৫ | ৭০.২ | ৩.৫ |
অ্যাপ্লিকেশন
- ভারী-উৎপাদনকারী ড্রোন শিল্প ব্যবহারের জন্য
- ই-ভিটিওএল বিমান নগর গতিশীলতা এবং সরবরাহের জন্য
- কার্গো ডেলিভারি ড্রোন উচ্চ-পেলোড পরিবহনের জন্য
- এরিয়াল রোবোটিক্স উচ্চ-দক্ষতাসম্পন্ন চালনা প্রয়োজন
বিস্তারিত
ভারী-লিফট ড্রোনের জন্য হামিংবার্ড HB30 প্রপালশন সিস্টেম। M40C30 IPE মোটর, AMPX 200A HV ESC, এবং FLUXER PRO প্রপেলার অন্তর্ভুক্ত। উচ্চ দক্ষতা এবং স্থায়িত্ব সহ 100-600V এ কাজ করে। গ্রাফগুলি কারেন্ট, পাওয়ার, থ্রাস্ট এবং গতির কর্মক্ষমতা দেখায়। মৌলিক পরামিতিগুলির মধ্যে রয়েছে 100V নামমাত্র ভোল্টেজ, 35 KV RPM/V এবং 79.2 kg সর্বোচ্চ থ্রাস্ট।
ESC মডেল MAD AMPX 200A, ওজন 580 গ্রাম, মাত্রা 161.0x72.2x46.8 মিমি। ক্রমাগত কারেন্ট 200A, তাৎক্ষণিক কারেন্ট 240A। প্রোপেলার FLUXER 54X24 GLOSSY, ওজন 605 গ্রাম। মোটর এবং ESC মাত্রা প্রদান করা হয়েছে। স্পেসিফিকেশনের মধ্যে রয়েছে ব্যাটারির ধরণ, তাপমাত্রার পরিসীমা, তারের দৈর্ঘ্য এবং উপাদানের বিবরণ।
প্রোপেলারের ডাইমেনশনের বিবরণের মধ্যে রয়েছে মাউন্টিং হোল এবং সেকশনাল এয়ারফয়েল। ১০০ ভোল্টে FLUXER PRO 54X24 GLOSSY এবং AMPX 200A HV (12~24S) সহ Hummingbird HB30 এর পরীক্ষার ডেটা থ্রটল, ভোল্টেজ, কারেন্ট, ইনপুট/আউটপুট পাওয়ার, টর্ক, RPM, থ্রাস্ট, দক্ষতা এবং বিভিন্ন সেটিংসে নির্দিষ্ট দক্ষতার মান দেখায়।
