BrotherHobby Returner ৩-৬S ৮বিট BLHeli_S ৫৫A ৪-ইন-১ ESC V1, DSHOT300/600, ৩০.৫x৩০.৫মিমি

অভিধান

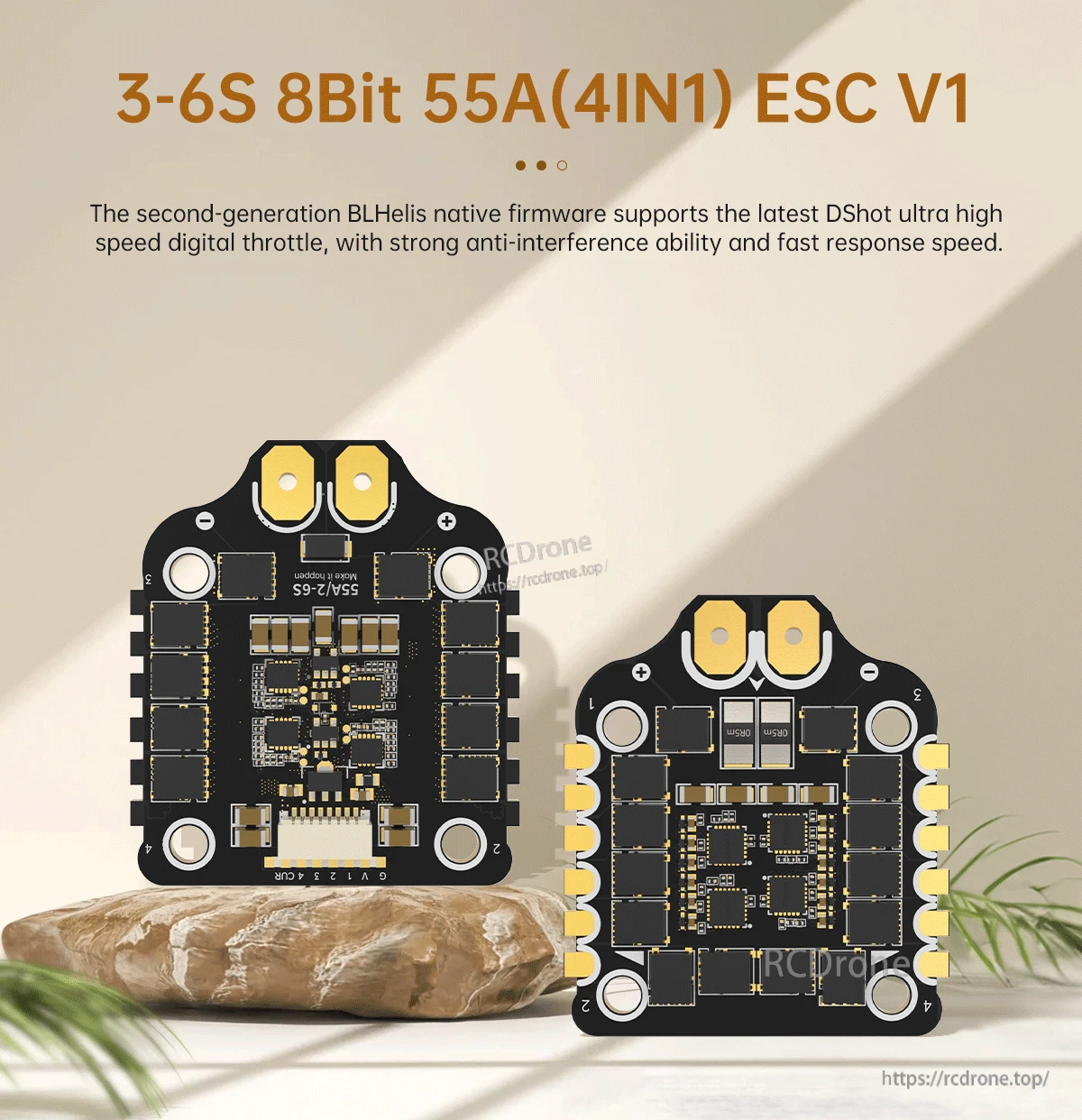

BrotherHobby Returner 3-6S 8Bit BLHeli_S 55A (4-in-1) ESC V1 হল মাল্টিরোটর পাওয়ার সিস্টেমের জন্য একটি 4-চ্যানেল ইলেকট্রনিক স্পিড কন্ট্রোলার। এটি দ্বিতীয় প্রজন্মের BLHeli_S নেটিভ ফার্মওয়্যার ব্যবহার করে এবং দ্রুত প্রতিক্রিয়া এবং শক্তিশালী অ্যান্টি-ইন্টারফেরেন্স কর্মক্ষমতার জন্য DSHOT 300/600 ডিজিটাল থ্রোটল সমর্থন করে।

মূল বৈশিষ্ট্য

• দ্বিতীয় প্রজন্মের BLHeli_S নেটিভ ফার্মওয়্যার; DSHOT 300/600 সমর্থন করে
• 6-লেয়ার PCB ডিজাইন 2OZ তামার পুরুত্ব সহ
• 6288 ড্রাইভার চিপ সহ 8-বিট প্রধান নিয়ন্ত্রণ চিপ
• TVS অস্থায়ী দমন ডায়োড
• 1500uF/35V উচ্চ-ফ্রিকোয়েন্সি নিম্ন-প্রতিরোধ ফিল্টারিং ক্যাপাসিটর
• আমদানি করা SMT ফিল্টার ক্যাপাসিটর
• 24 উচ্চ-শক্তির MOSFET ডিজাইন
• কারেন্ট ডিটেক্টর / কারেন্ট মিটার সমর্থন
• সহজ তারের জন্য স্বাধীন সোল্ডার প্যাড

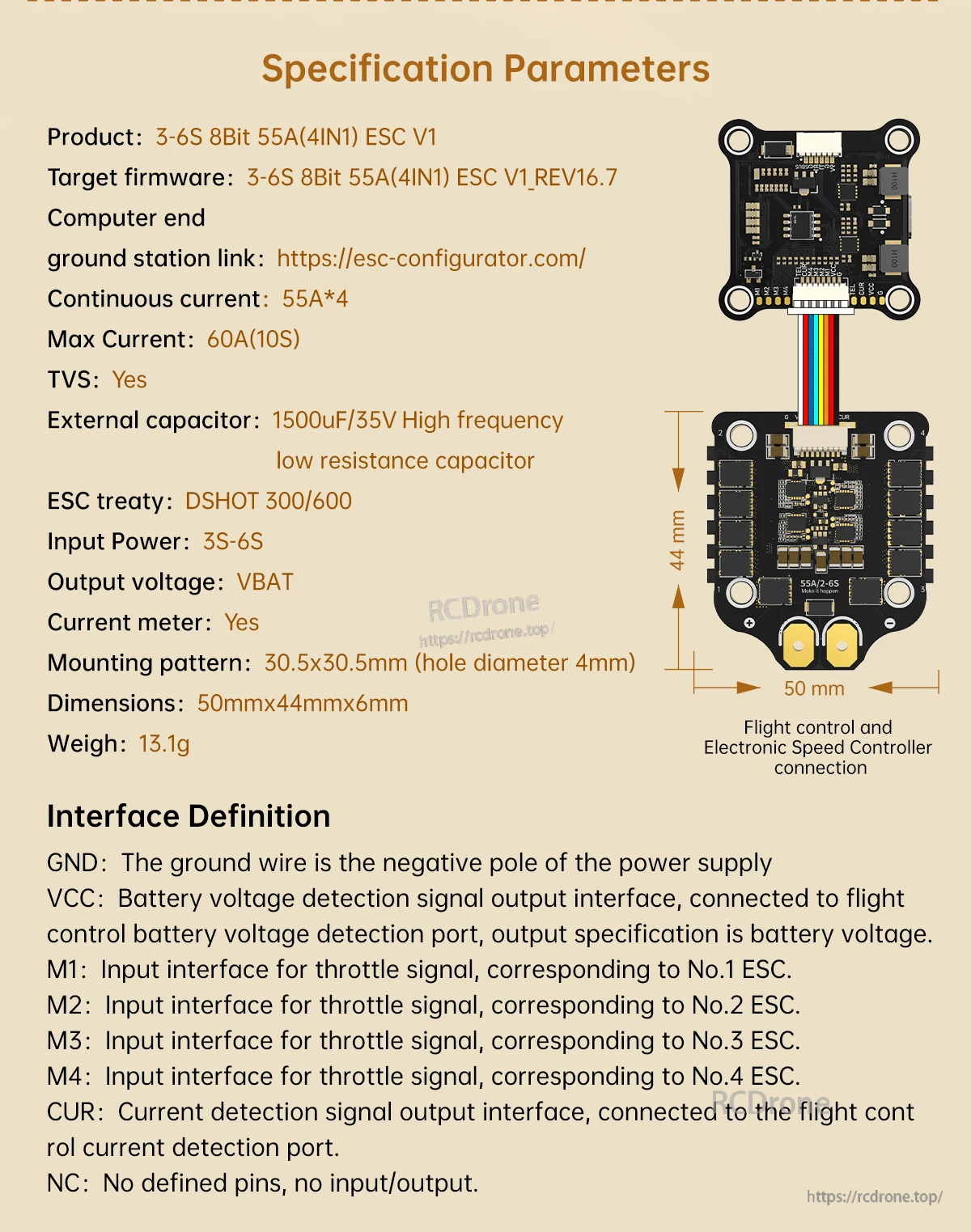

স্পেসিফিকেশন

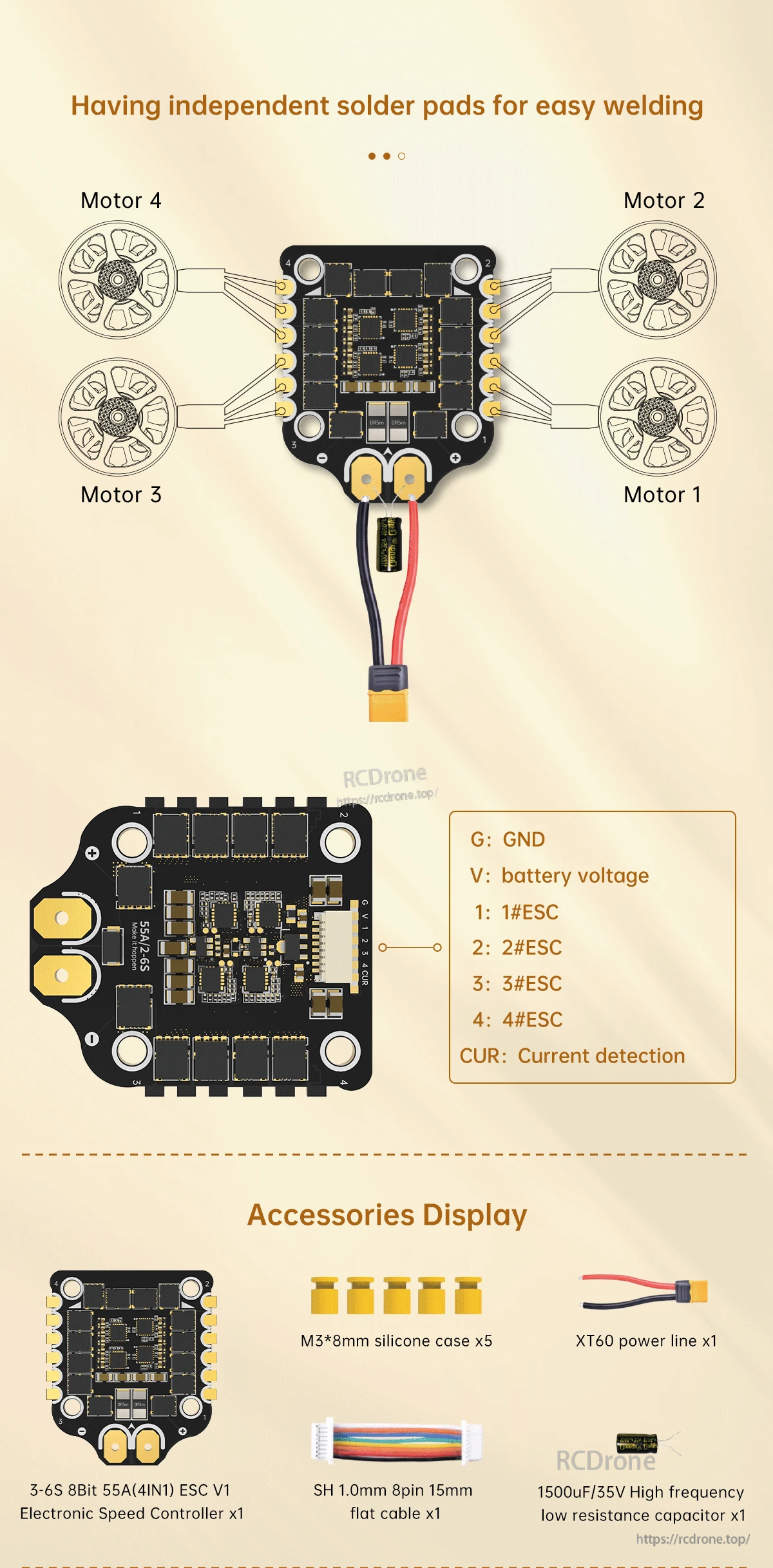

ইন্টারফেস সংজ্ঞা

• GND: গ্রাউন্ড তার হল পাওয়ার সাপ্লাইয়ের নেতিবাচক মেরু
• VCC: ব্যাটারি ভোল্টেজ শনাক্তকরণ সিগন্যাল আউটপুট ইন্টারফেস; ফ্লাইট কন্ট্রোলারের ব্যাটারি ভোল্টেজ শনাক্তকরণ পোর্টের সাথে সংযুক্ত করুন; আউটপুট স্পেসিফিকেশন হল ব্যাটারি ভোল্টেজ
• M1: থ্রটল সিগন্যাল ইনপুট, নং ১ ESC এর সাথে সম্পর্কিত
• M2: থ্রটল সিগন্যাল ইনপুট, নং ২ ESC এর সাথে সম্পর্কিত
• M3: থ্রটল সিগন্যাল ইনপুট, নং ৩ ESC এর সাথে সম্পর্কিত
• M4: থ্রটল সিগন্যাল ইনপুট, নং 4 ESC
• CUR: বর্তমান সনাক্তকরণ সংকেত আউটপুট ইন্টারফেস; ফ্লাইট কন্ট্রোলারের বর্তমান সনাক্তকরণ পোর্টের সাথে সংযুক্ত করুন
• NC: কোন নির্ধারিত পিন নেই, কোন ইনপুট/আউটপুট নেই

কি অন্তর্ভুক্ত আছে

• 3-6S 8Bit 55A (4IN1) ESC V1 ইলেকট্রনিক স্পিড কন্ট্রোলার x1
• M3*8mm সিলিকন কেস x5
• XT60 পাওয়ার লাইন x1
• SH 1.0mm 8পিন 15mm ফ্ল্যাট কেবল x1
• 1500uF/35V উচ্চ ফ্রিকোয়েন্সি কম প্রতিরোধক ক্যাপাসিটার x1

ওয়্যারিং নির্দেশিকা বা সামঞ্জস্য প্রশ্নের জন্য, সমর্থনের সাথে যোগাযোগ করুন https://rcdrone.top/ অথবা ইমেইল করুন support@rcdrone.top.

বিস্তারিত

BrotherHobby Returner V1 4-in-1 ESC 3–6S ইনপুট এবং 55A আউটপুটের জন্য লেবেল করা হয়েছে এবং DShot-এর মতো ডিজিটাল থ্রটল প্রোটোকলের জন্য 8-বিট BLHeli_S সেটআপ রয়েছে।

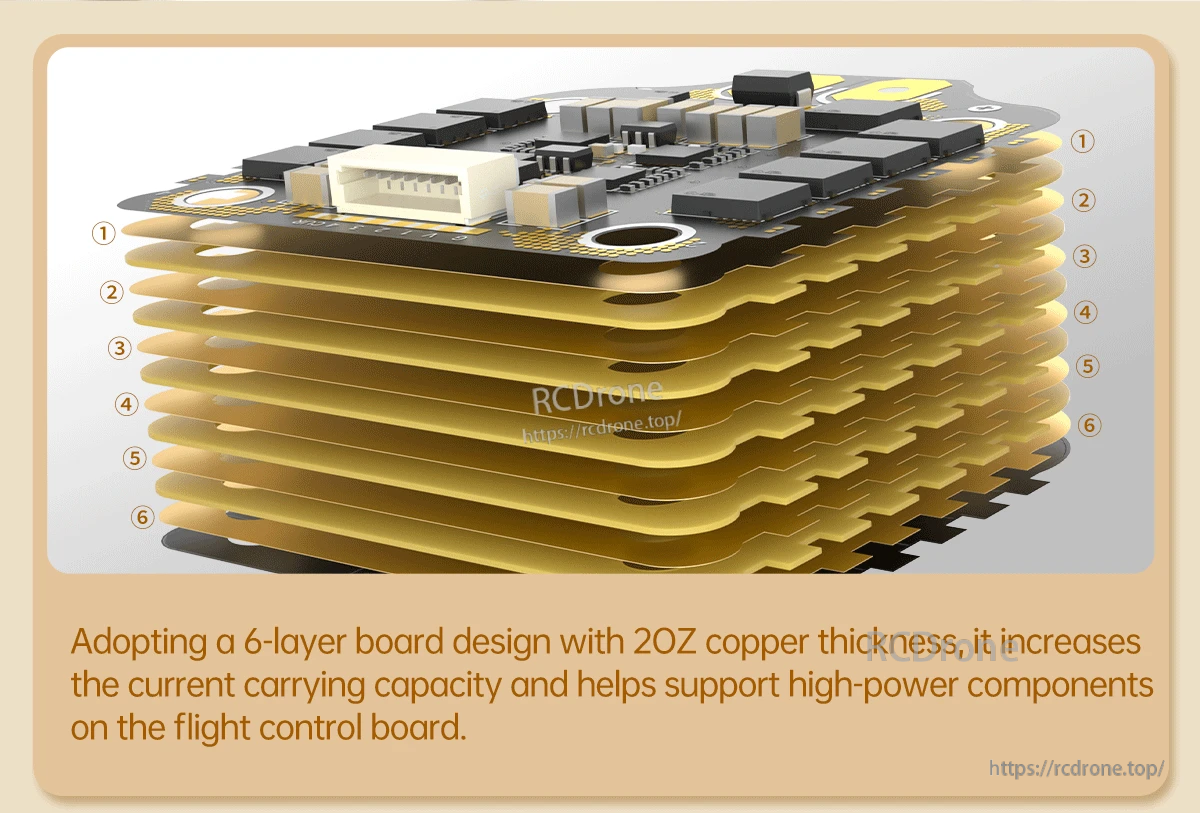

6-লেয়ার PCB 2oz তামা পুরুত্বের সাথে তৈরি করা হয়েছে উচ্চ-শক্তির ড্রোন ইলেকট্রনিক্সের জন্য বর্তমান পরিচালনা উন্নত করার জন্য।

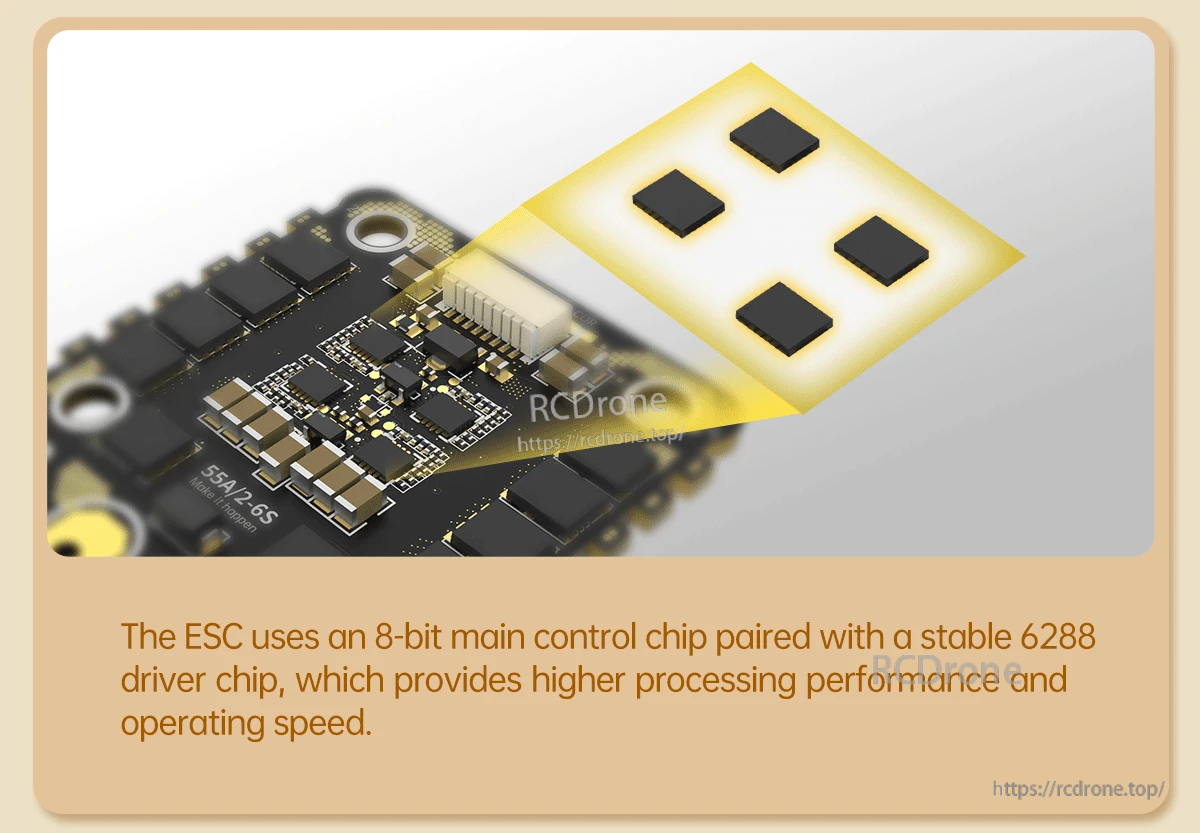

রিটার্নার 55A 4-ইন-1 ESC একটি 8-বিট প্রধান নিয়ন্ত্রণ চিপ ব্যবহার করে যা একটি 6288 ড্রাইভার চিপের সাথে যুক্ত হয় স্থিতিশীল কার্যক্রমের জন্য।

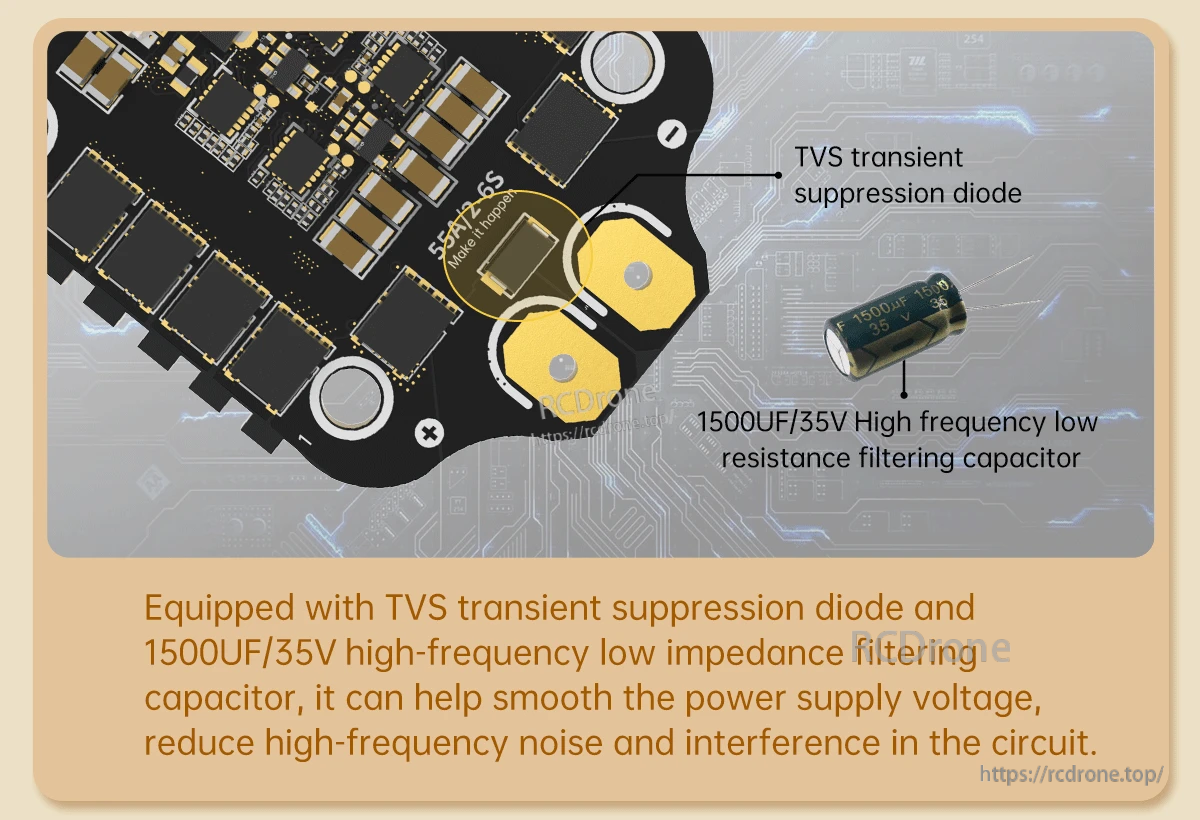

রিটার্নার 4-ইন-1 ESC একটি TVS অস্থায়ী দমন ডায়োড এবং একটি 1500uF/35V উচ্চ-ফ্রিকোয়েন্সি ফিল্টারিং ক্যাপাসিটর ব্যবহার করে যা সরবরাহ ভোল্টেজকে মসৃণ করতে এবং উচ্চ-ফ্রিকোয়েন্সি শব্দ কমাতে সহায়তা করে।

BrotherHobby রিটার্নার 55A 4-ইন-1 ESC SMT ফিল্টার ক্যাপাসিটর এবং একটি কারেন্ট ডিটেক্টর ব্যবহার করে যা পরিষ্কার, আরও স্থিতিশীল শক্তি সরবরাহ করতে সহায়তা করে।

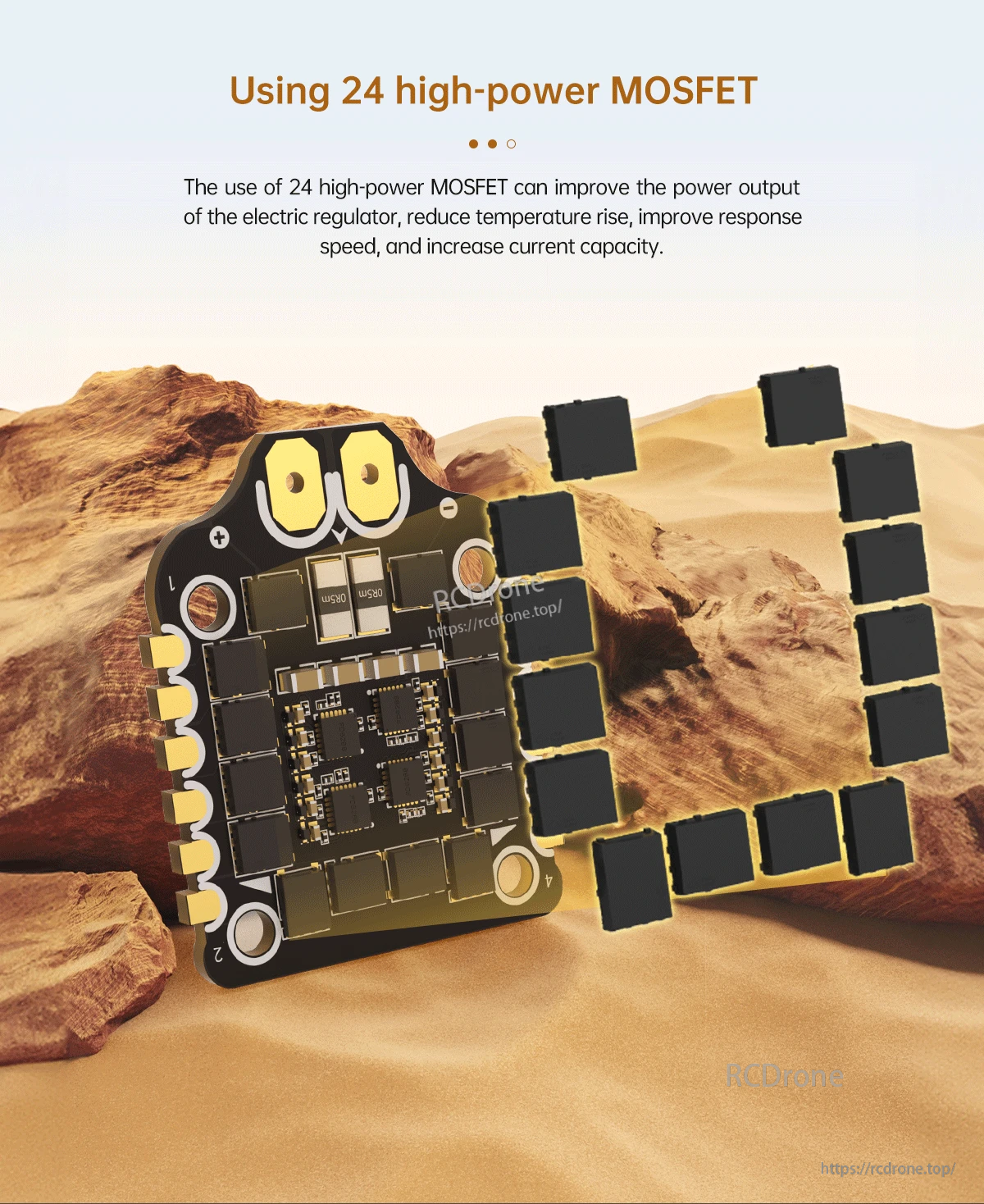

BrotherHobby রিটার্নার 4-ইন-1 ESC একটি কমপ্যাক্ট বোর্ড ডিজাইনে 24-MOSFET লেআউট ব্যবহার করে পরিষ্কার কোয়াড নির্মাণের জন্য।

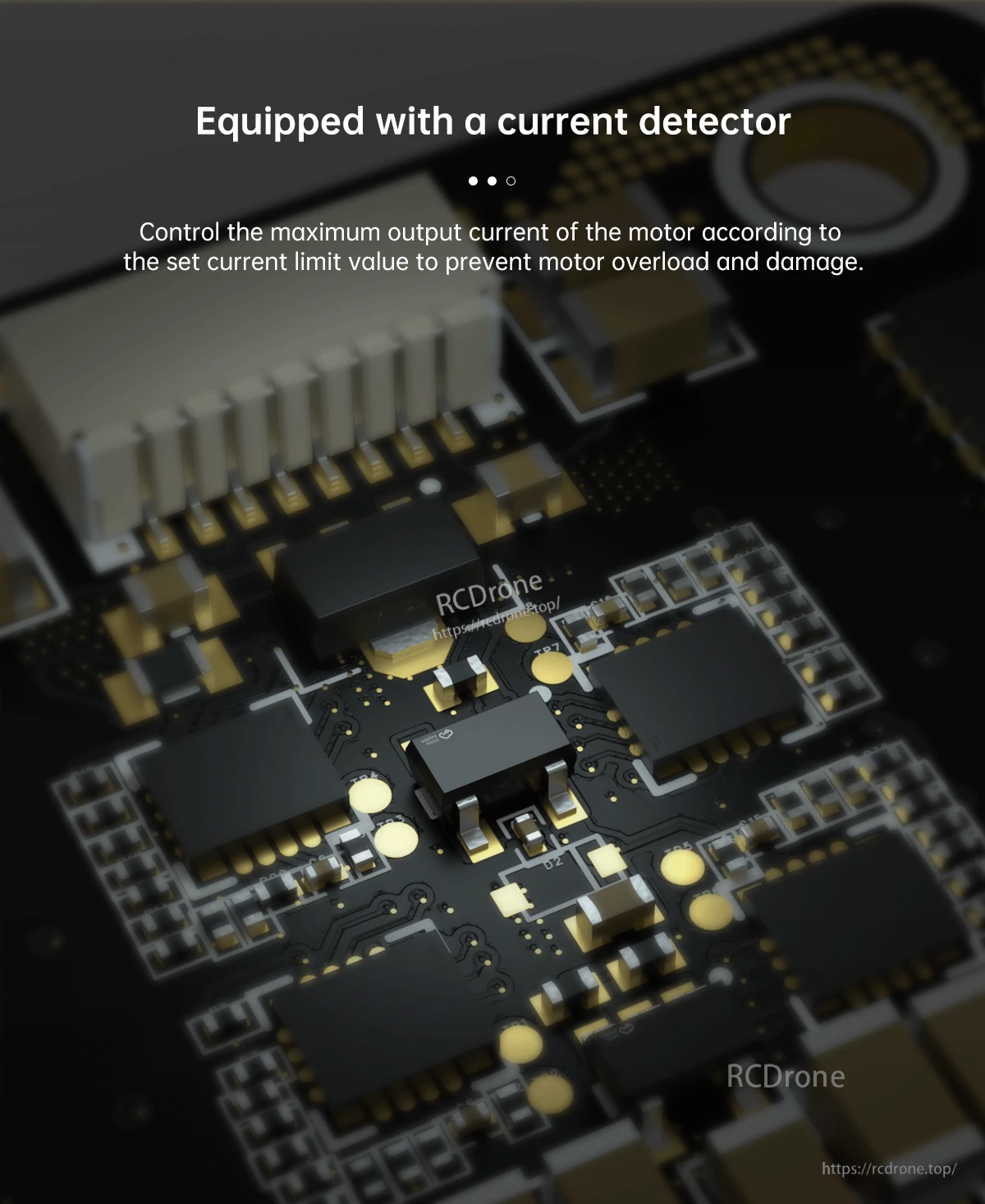

নির্মিত কারেন্ট ডিটেক্টর একটি কারেন্ট সীমা সেট করতে সমর্থন করে যা কঠোর থ্রোটল পরিবর্তনের সময় মোটরকে অতিরিক্ত লোড থেকে রক্ষা করতে সহায়তা করে।

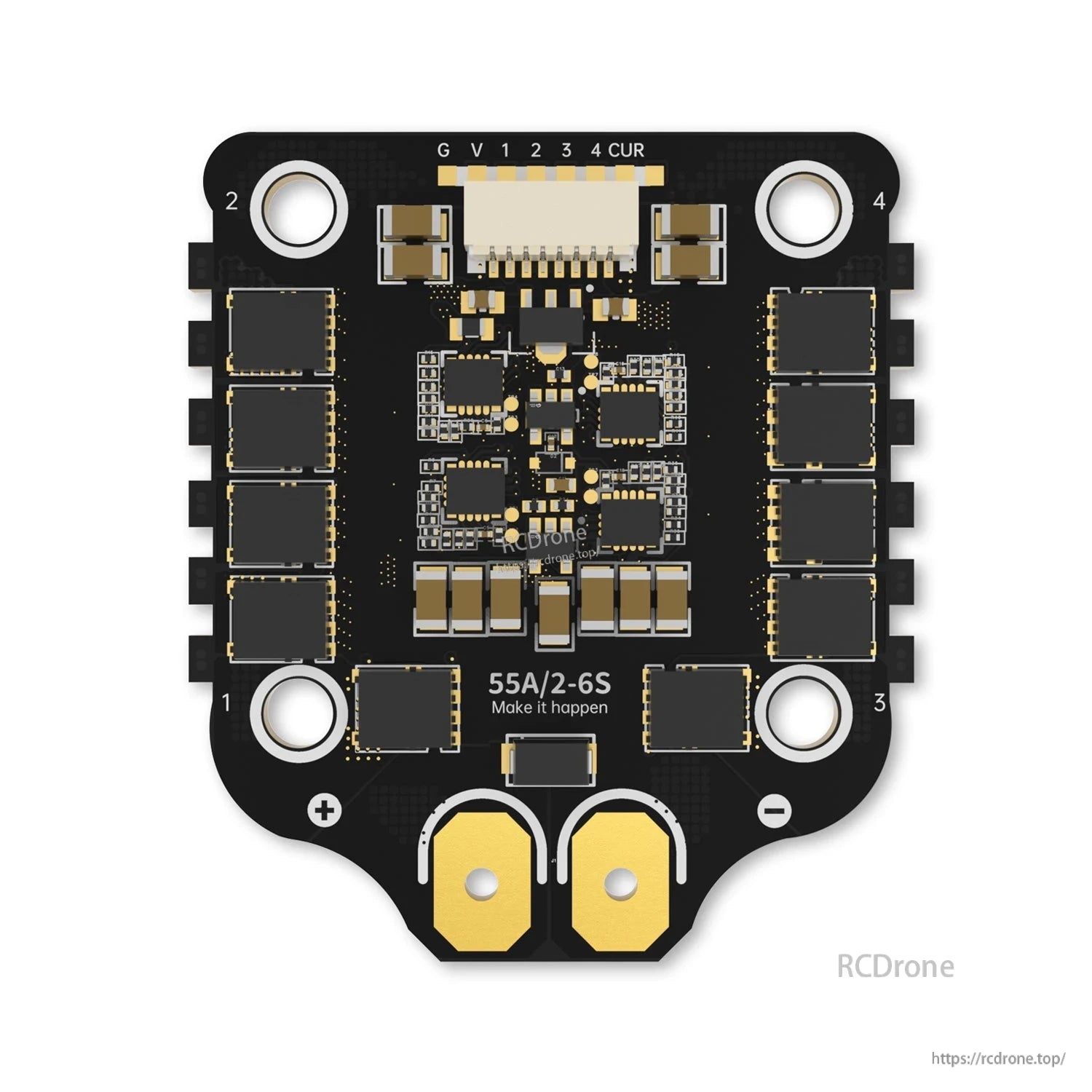

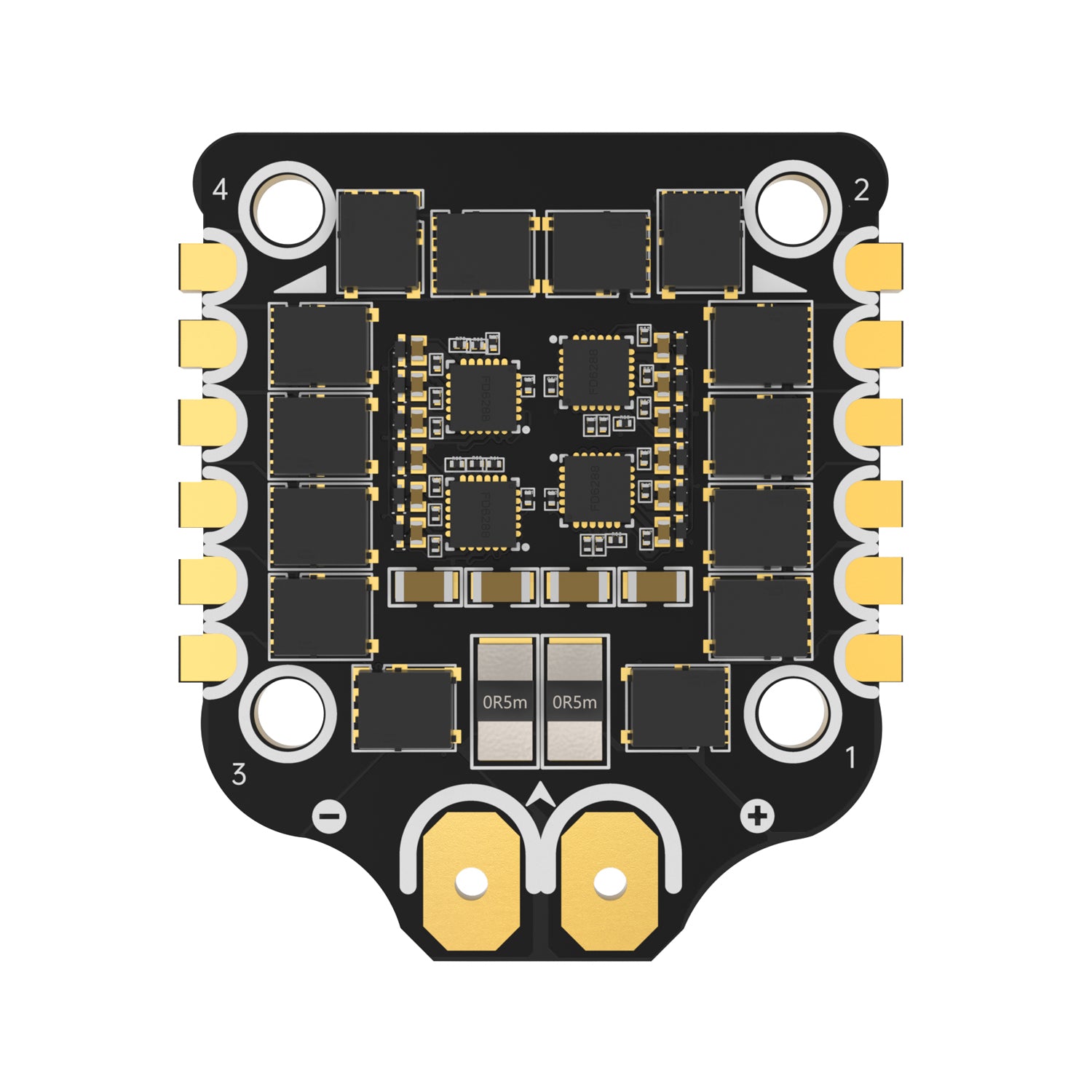

BrotherHobby রিটার্নার 55A 4-ইন-1 ESC V1 স্পষ্টভাবে লেবেলযুক্ত মোটর প্যাড এবং GND, ব্যাটারি ভোল্টেজ, ESC সিগন্যাল এবং কারেন্ট প্যাড ব্যবহার করে সরল তারের জন্য।

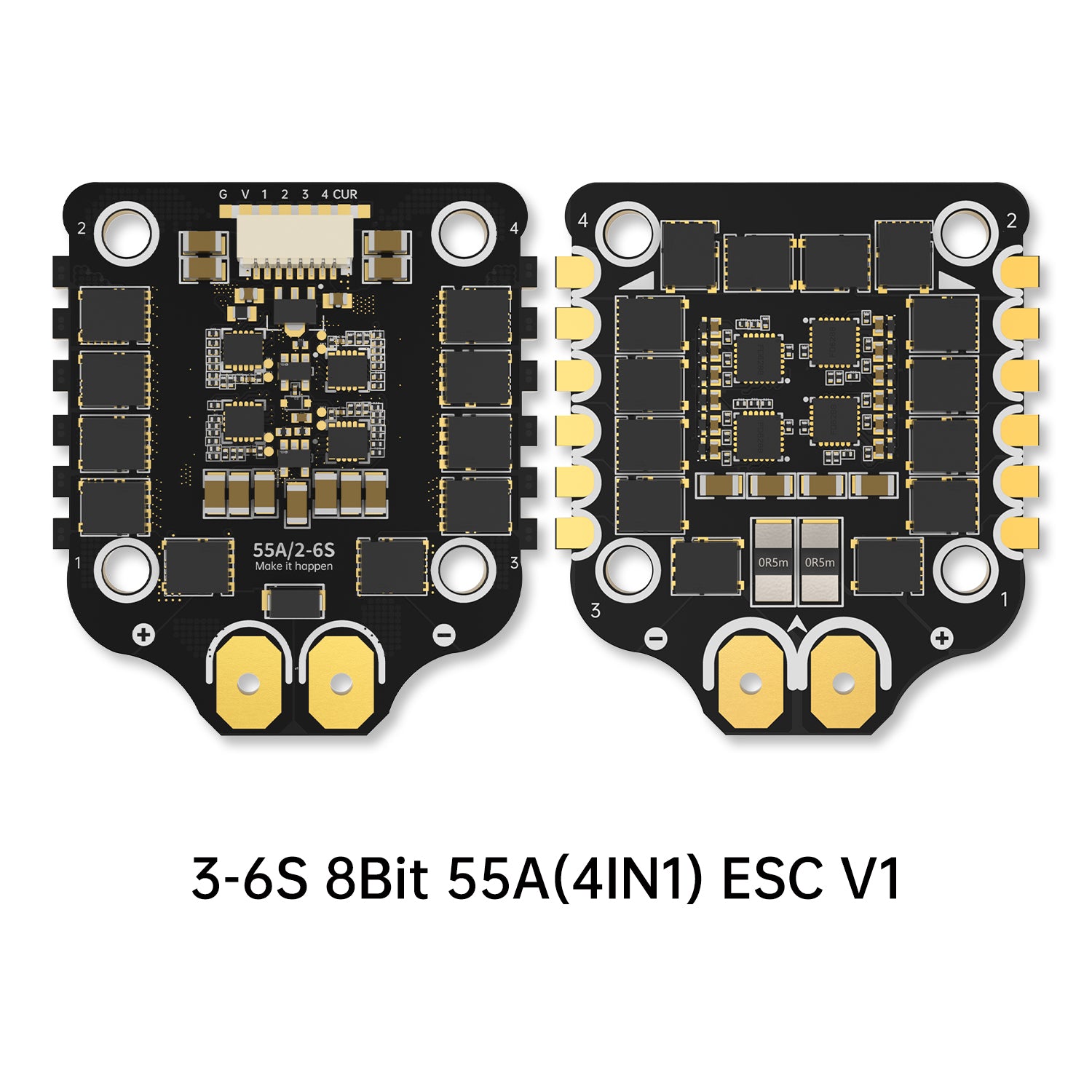

3–6S 55A 4-in-1 ESC V1 DSHOT300/600 সমর্থন, 30.5×30.5mm মাউন্টিং এবং তারের জন্য একটি লেবেলযুক্ত সংযোগকারী পিনআউট তালিকাভুক্ত করে।
