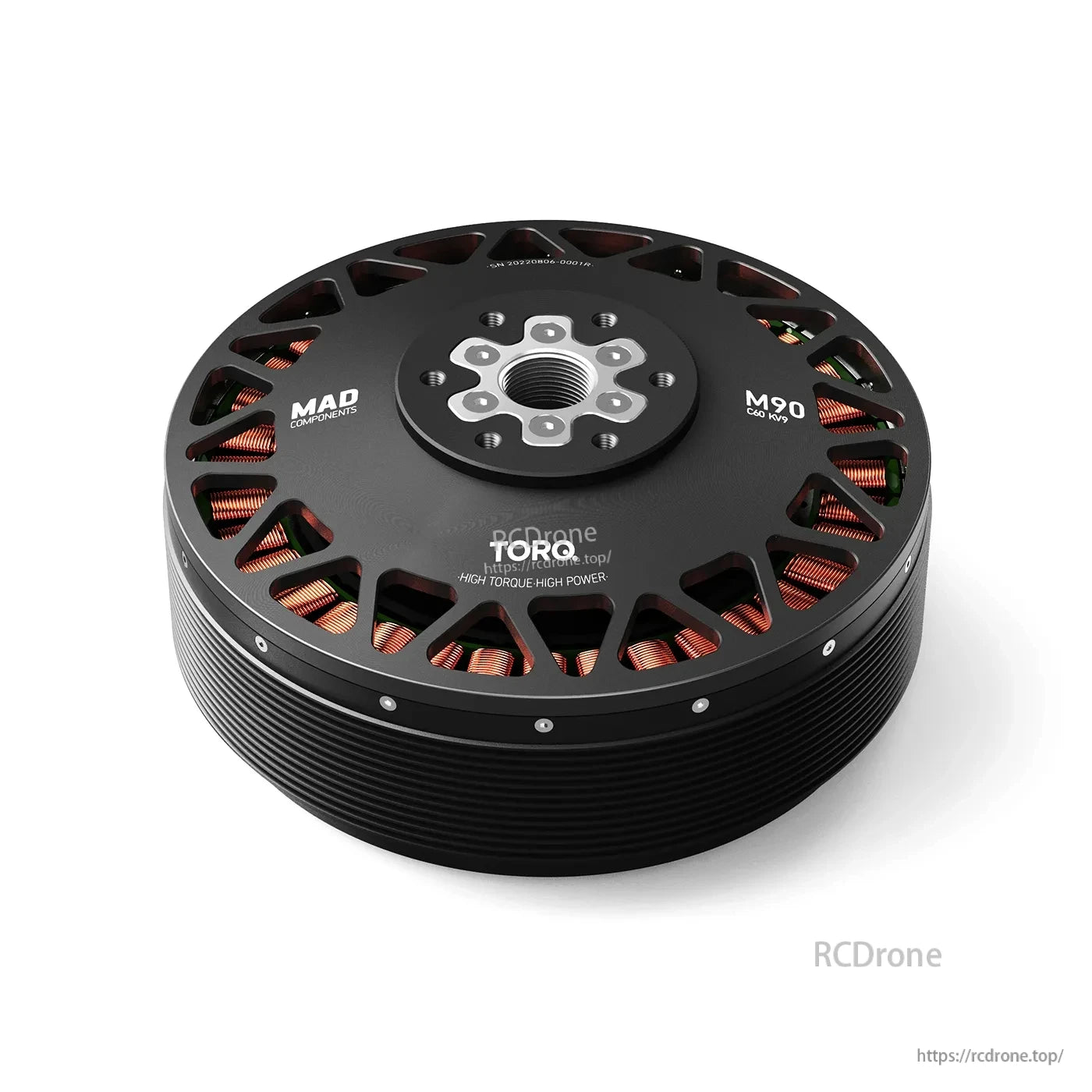

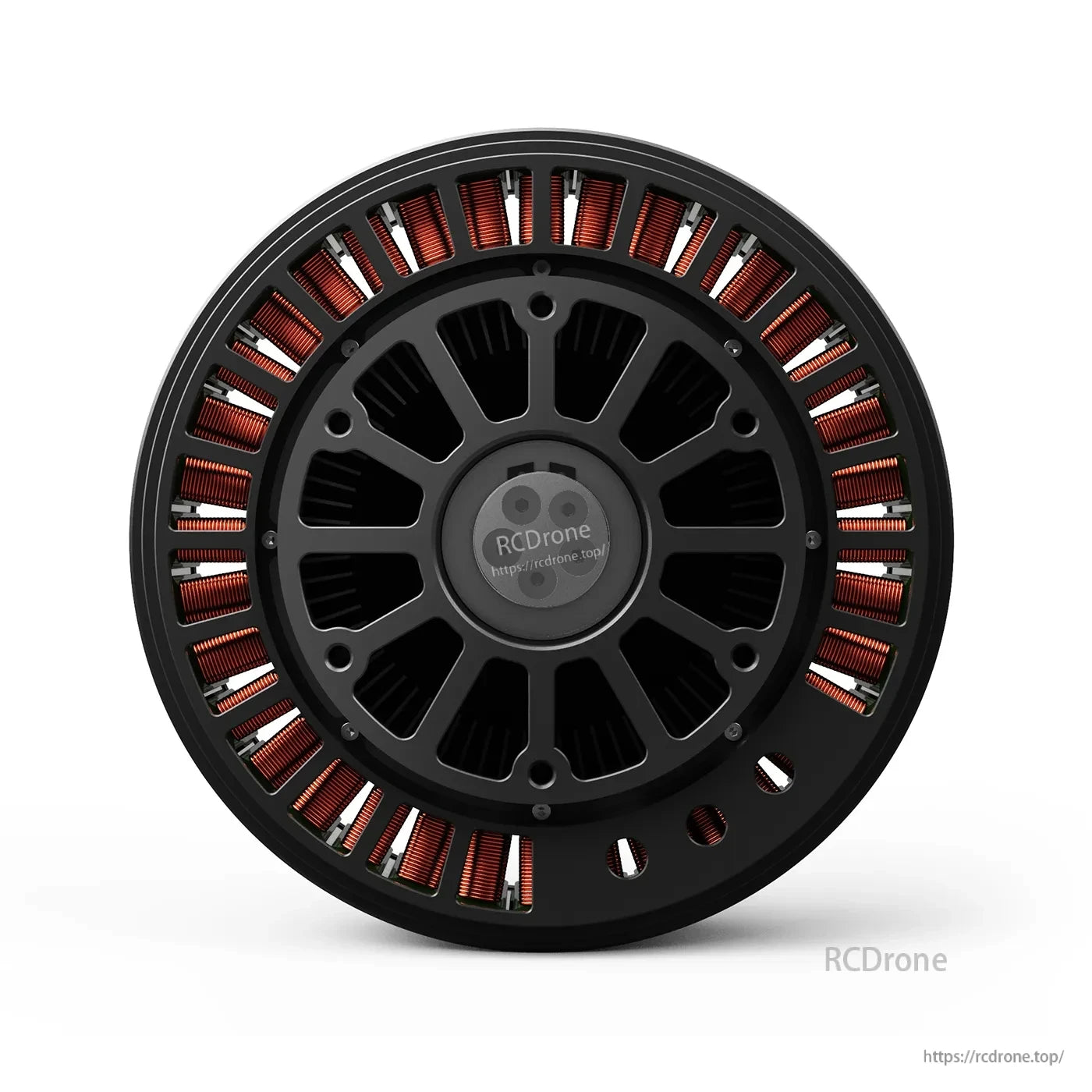

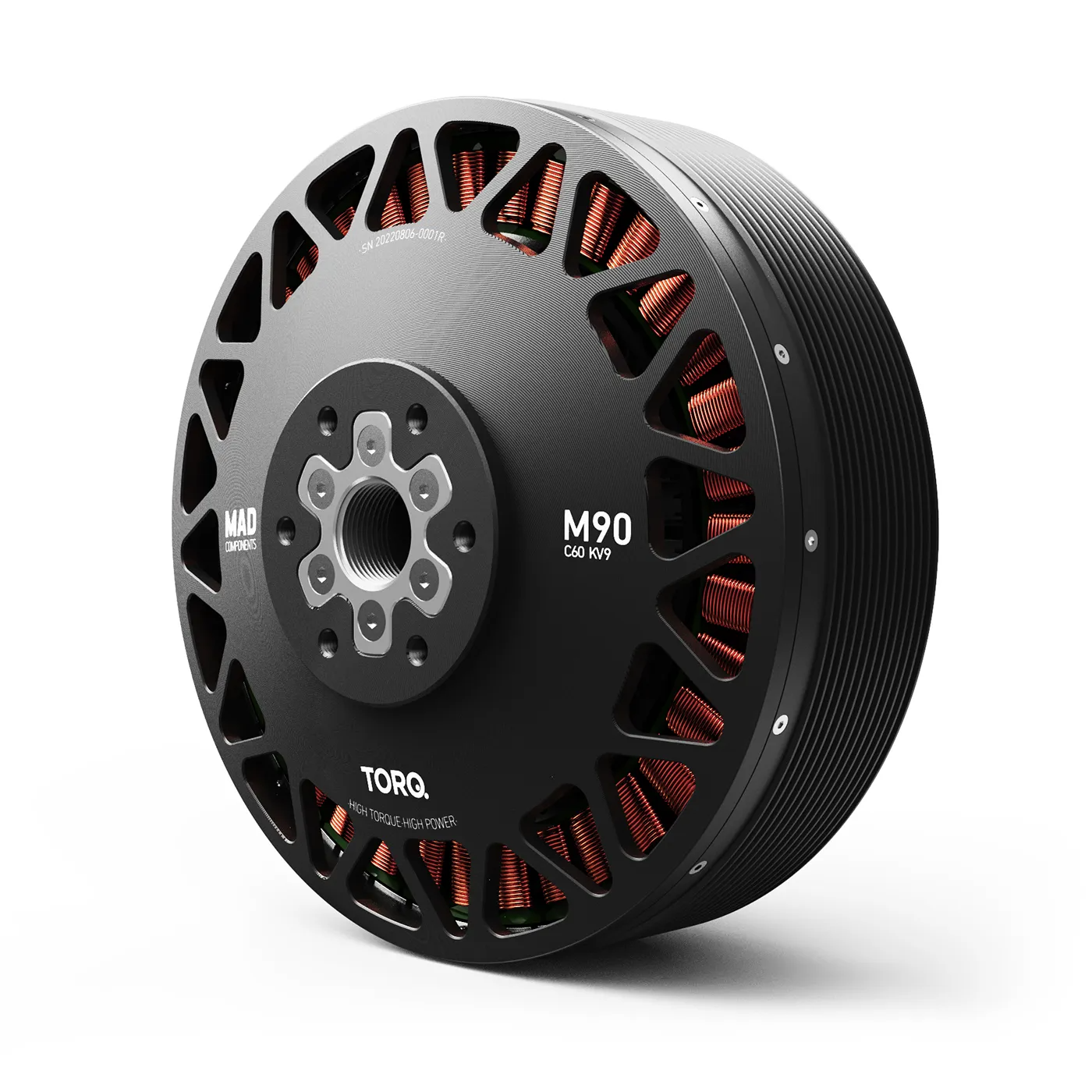

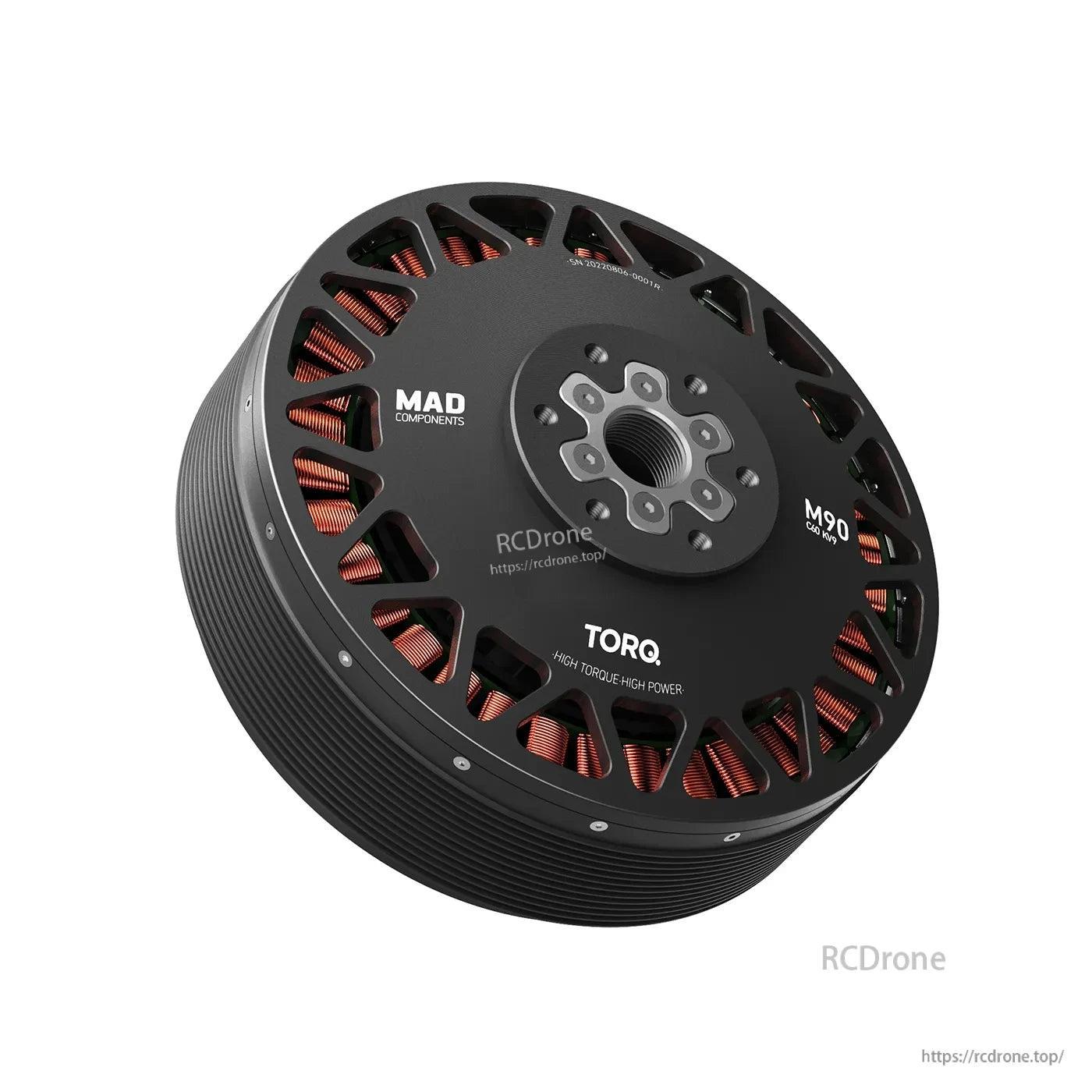

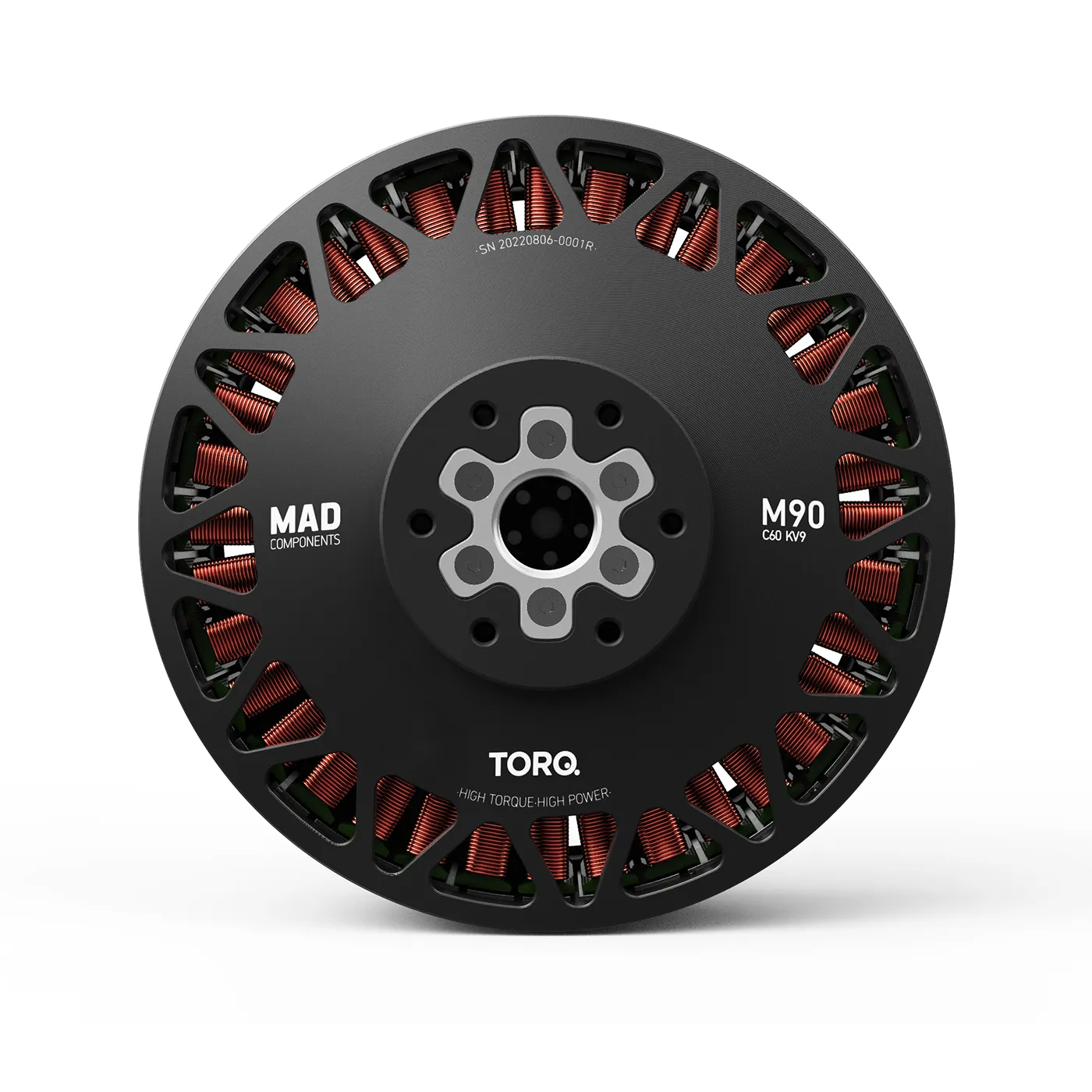

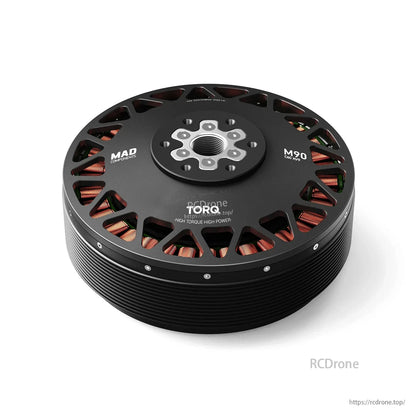

MAD M90C60 EEE 9KV মানববাহী ড্রোন মোটর, ৩৫৪-৪০০V, সর্বাধিক থ্রাস্ট ২০০.১ কেজিএফ, ১২.৭ কেজি

Overview

MAD M90C60 EEE একটি ম্যানড ড্রোন মোটর (9KV) যা বড় ম্যানড মাল্টি-রোটর বিমান, বৈদ্যুতিক প্যারাগ্লাইডার, বড় eVTOL UAV, প্যারামোটর এবং প্যারাট্রাইকগুলির জন্য ডিজাইন করা হয়েছে। এটি একটি অতিরিক্ত ভারী-দায়িত্ব প্রপালশন সিস্টেম হিসেবে অবস্থান করছে যা স্থায়ী উচ্চ-লোড অপারেশনের জন্য 70–100 কেজি একক-অক্ষ পে লোড সমর্থন করে, বিমান চলাচল এবং পণ্য পরিবহনের মিশনের জন্য।

মূল বৈশিষ্ট্য

• KV রেটিং: 9KV (EEE: Enthusiasts Extreme Edition)
• প্রস্তাবিত হোভার থ্রাস্ট: 70–100 কেজিফ
• সর্বাধিক থ্রাস্ট: 200.1 কেজিফ (সর্বাধিক থ্রাস্ট ব্যাটারি স্তর, প্রপেলার প্রকার, বায়ু চাপ এবং অন্যান্য শর্তের উপর নির্ভর করতে পারে)
• অপ্টিমাইজড ওজন: 12.7 কেজি
• কার্যকারিতা: >90%
• শক্তি আউটপুট (পজিশনিং): 45 কেডব্লিউ
• সর্বাধিক শক্তি (স্পেসিফিকেশন): 55।6 kW
• প্রস্তাবিত প্রপেলার আকার: 72x31 (CB2 PROP 72x31 MATT উল্লেখিত)
• প্রস্তাবিত ESC (স্পেসিফিকেশন): SineSic Pro 160A 30KW (150V~435V)
• প্রস্তাবিত FOC ESC/প্রপ সিস্টেম (পজিশনিং): HB110-72x31 ড্রোন আর্ম সেট

স্পেসিফিকেশন

মোটর ডেটা

ইলেকট্রিক্যাল & সিস্টেম স্পেসিফিকেশন

বিশ্লেষণাত্মক গ্রাফ নোট (মাপা শর্ত)

• ভেরিয়েবল: I = কারেন্ট, P = ইনপুট পাওয়ার, η = বৈদ্যুতিক দক্ষতা, T = থ্রাস্ট, N = রোটেশনাল স্পিড
• মাপা হয়েছে: ইনপুট ভোল্টেজ ৪০০ V, তাপমাত্রা ২৫°C, সমুদ্রপৃষ্ঠ (রোটেশনাল স্পিড থ্রোটল দ্বারা সমন্বিত)

পারফরম্যান্স টেবিল (CB2 PROP ৭২x৩১ MATT, সাইনসিক প্রো ১৬০এ ৩০কেএ)

ইনপুট ৩৫৪ V

ইনপুট 400 V

কি অন্তর্ভুক্ত

• মোটর x1
• প্রপেলার প্লেট x1
• লোকেট পিন x1
• 8.0 মিমি বুলেট কানেক্টর x3
• হিট শঙ্কনযোগ্য টিউব x3
• M6x25 মোটর স্ক্রু x6
• M8x90 প্রপেলার স্ক্রু x6
• M8x55 প্রপেলার স্ক্রু x6
• স্টিকার x2
• অতিরিক্ত অ্যাক্সেসরিজের তালিকায় অন্তর্ভুক্ত: M8x30 মিমি মোটর স্ক্রু x6

অ্যাপ্লিকেশন

• ইলেকট্রিক ম্যানড এয়ারক্রাফট এবং PAV সিস্টেম
• হেভি-লিফট VTOL এবং দীর্ঘ-পরিসরের এয়ারিয়াল ট্রান্সপোর্ট প্ল্যাটফর্ম
• উন্নত এয়ারস্পেস এবং eVTOL প্রপালশন প্রকল্প

একত্রীকরণের নির্দেশিকা, সামঞ্জস্য পরীক্ষা (ESC/প্রপ/আর্ম সেট), এবং বিক্রয়োত্তর সহায়তার জন্য যোগাযোগ করুন support@rcdrone.top or পরিদর্শন করুন https://rcdrone.top/.

বিস্তারিত

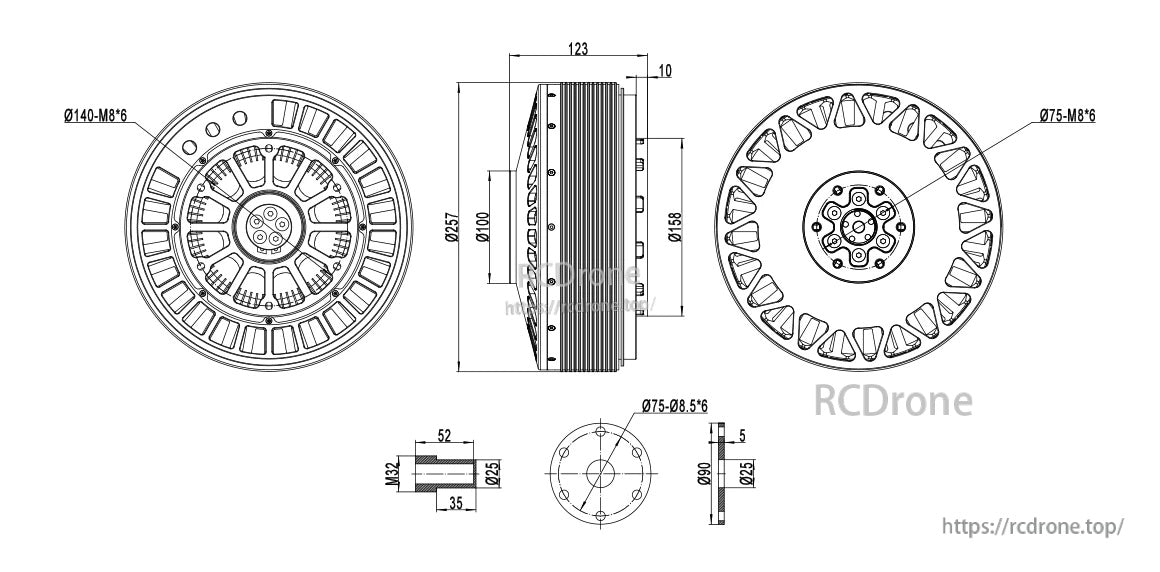

ম্যাড M90C60 EEE মোটর ডিজাইনগুলি মূল বাইরের মাত্রা এবং বোল্ট-সার্কেল বিস্তারিত প্রদান করে যা মাউন্টিং এবং ক্লিয়ারেন্স পরিকল্পনা করতে সহায়তা করে।

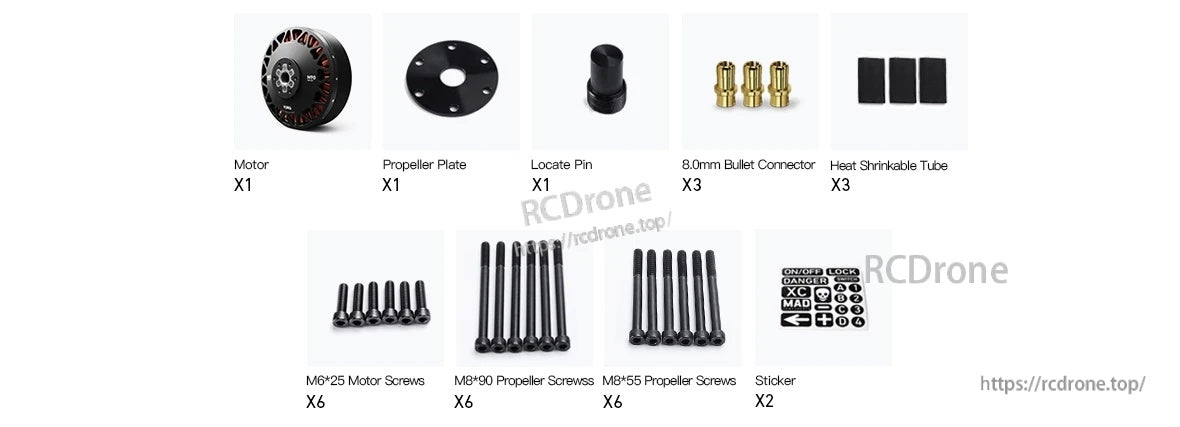

ম্যাড M90C60 মোটর প্যাকেজে একটি প্রপেলার প্লেট, লোকেট পিন, 8 মিমি বুলেট সংযোগকারী সহ তাপ-সঙ্কুচিত, মাউন্টিং স্ক্রু এবং একটি পরিষ্কার ইনস্টলেশনের জন্য স্টিকার অন্তর্ভুক্ত রয়েছে।

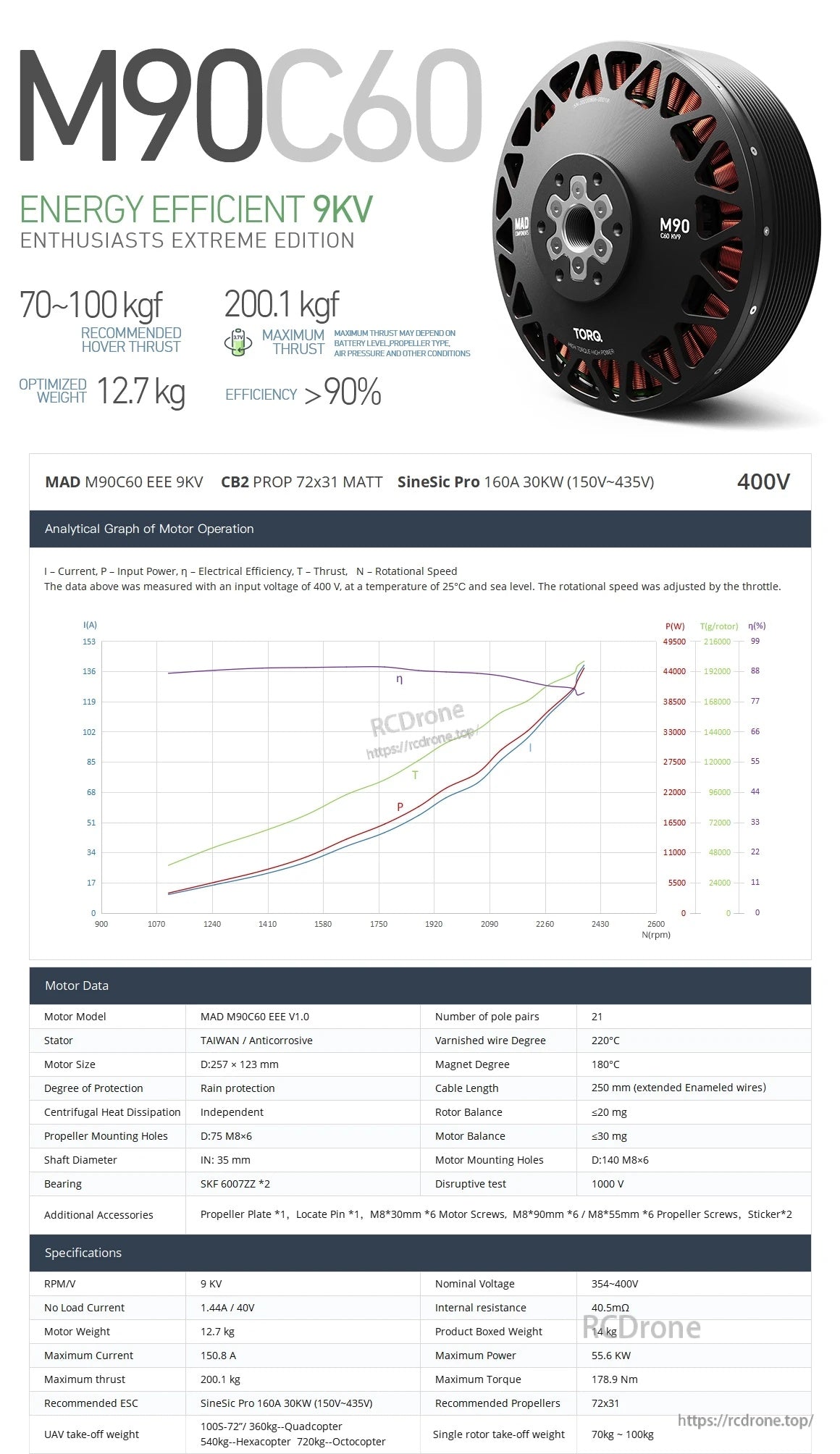

ম্যাড M90C60 EEE 9KV মোটর 400V এর জন্য রেট করা হয়েছে যার সর্বাধিক থ্রাস্ট 200.1 কেজিএফ পর্যন্ত, এবং এটি 70–100 কেজিএফকে সুপারিশকৃত থ্রাস্ট পরিসর হিসাবে তালিকাভুক্ত করে।

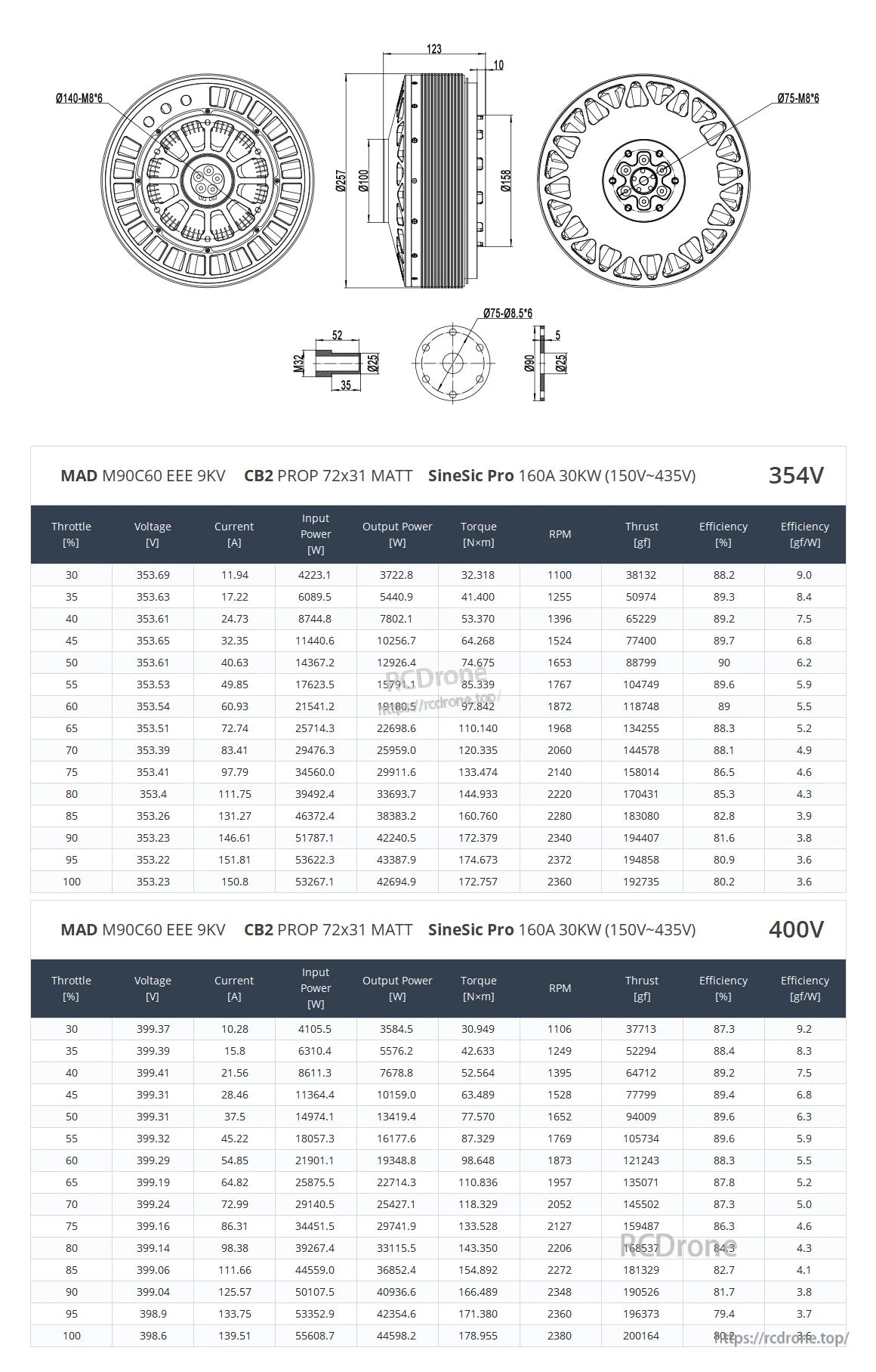

ম্যাড M90C60 EEE 9KV মোটরের ডকুমেন্টেশনে মাত্রার অঙ্কন সহ থ্রাস্ট, RPM, কারেন্ট এবং দক্ষতার টেবিল 354V এবং 400V এ অন্তর্ভুক্ত রয়েছে।
