MAD হামিংবার্ড HB30 ড্রোন পাওয়ার কম্বো: M40C30 IPE V3.0 10KV + SineSic Pro 80A 16KW + CB2 52x19

Overview

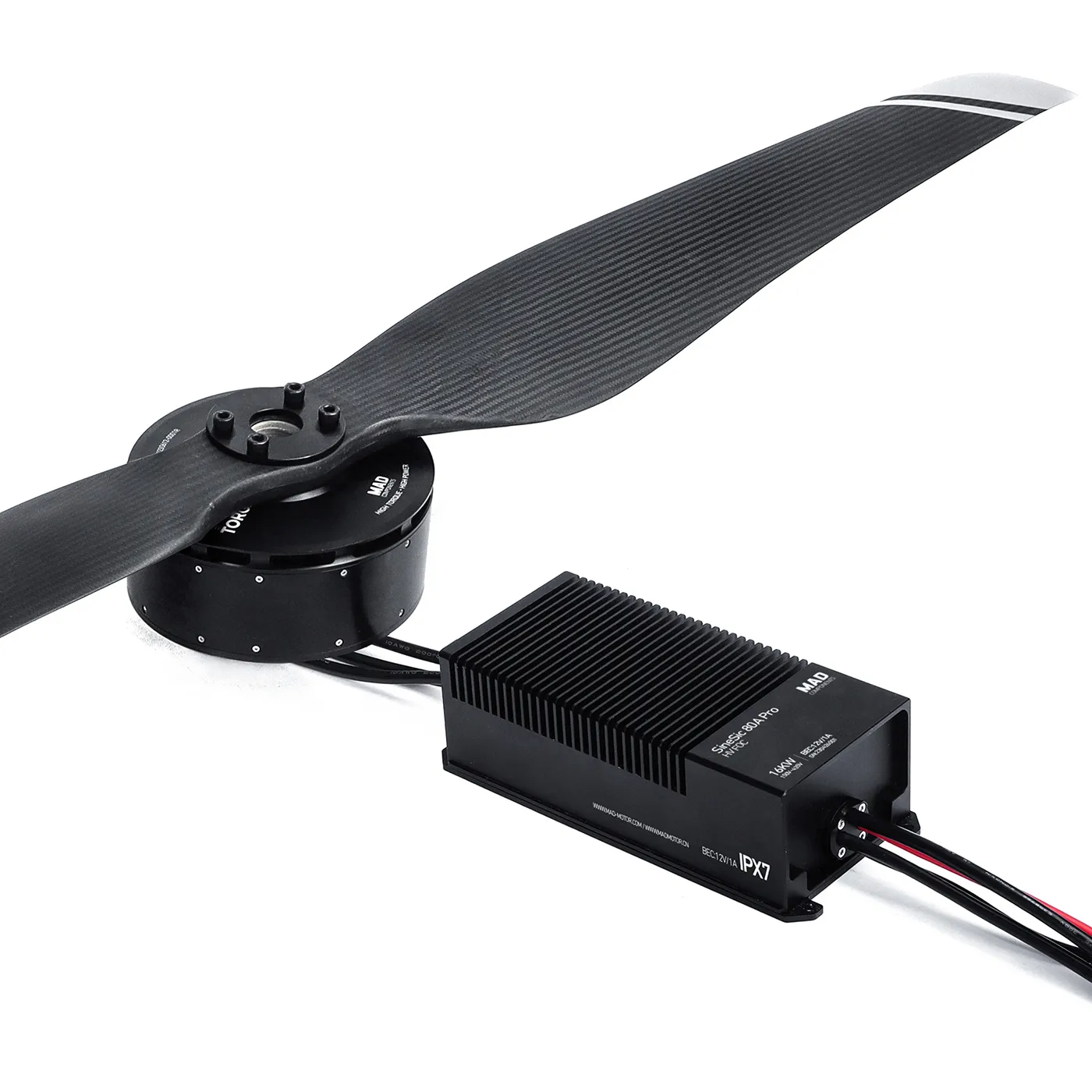

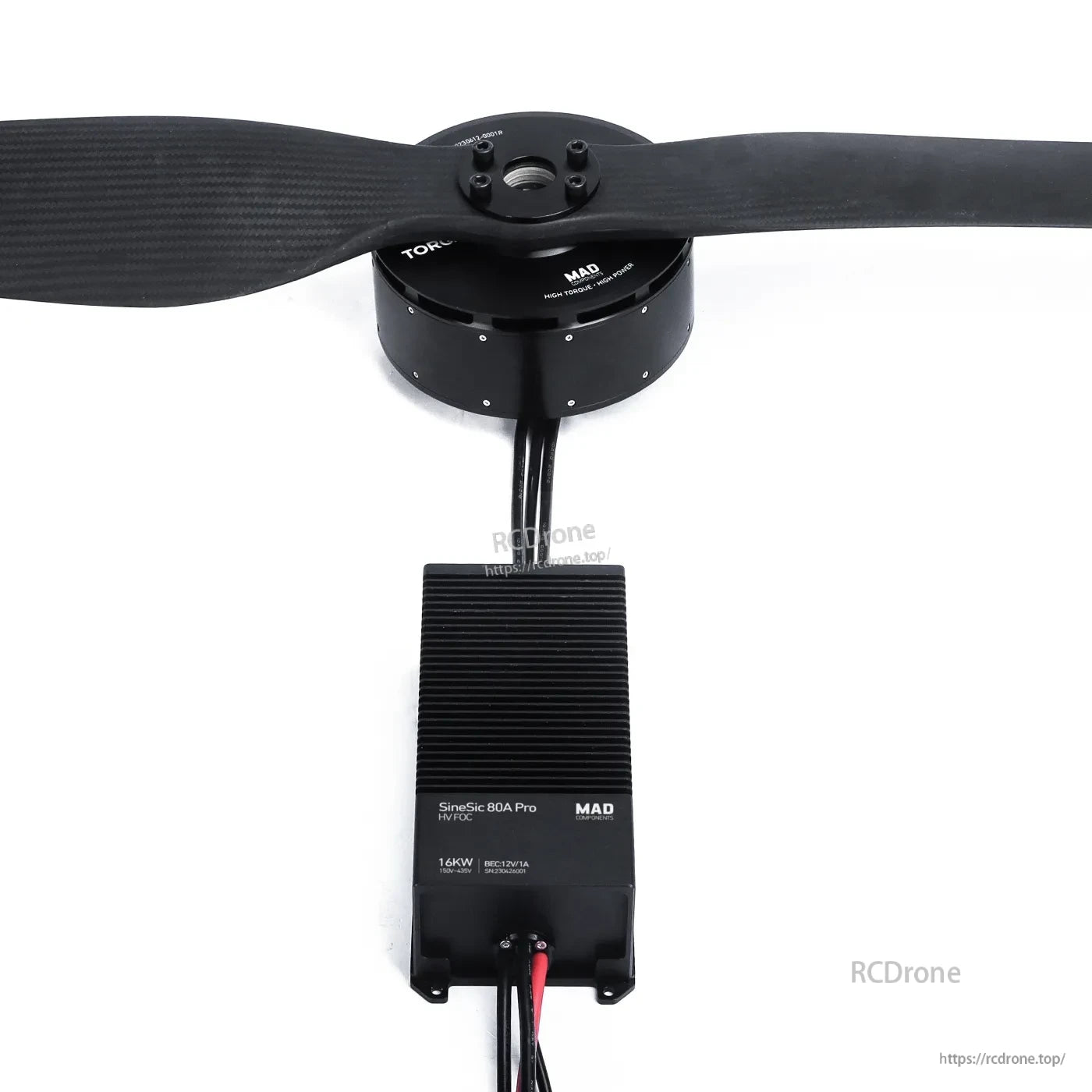

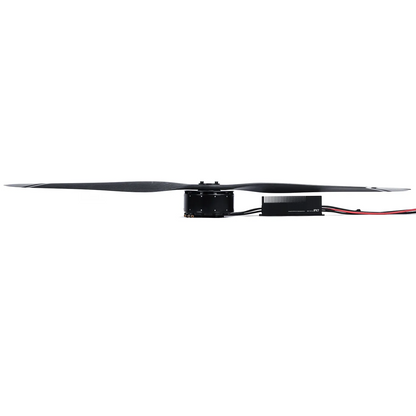

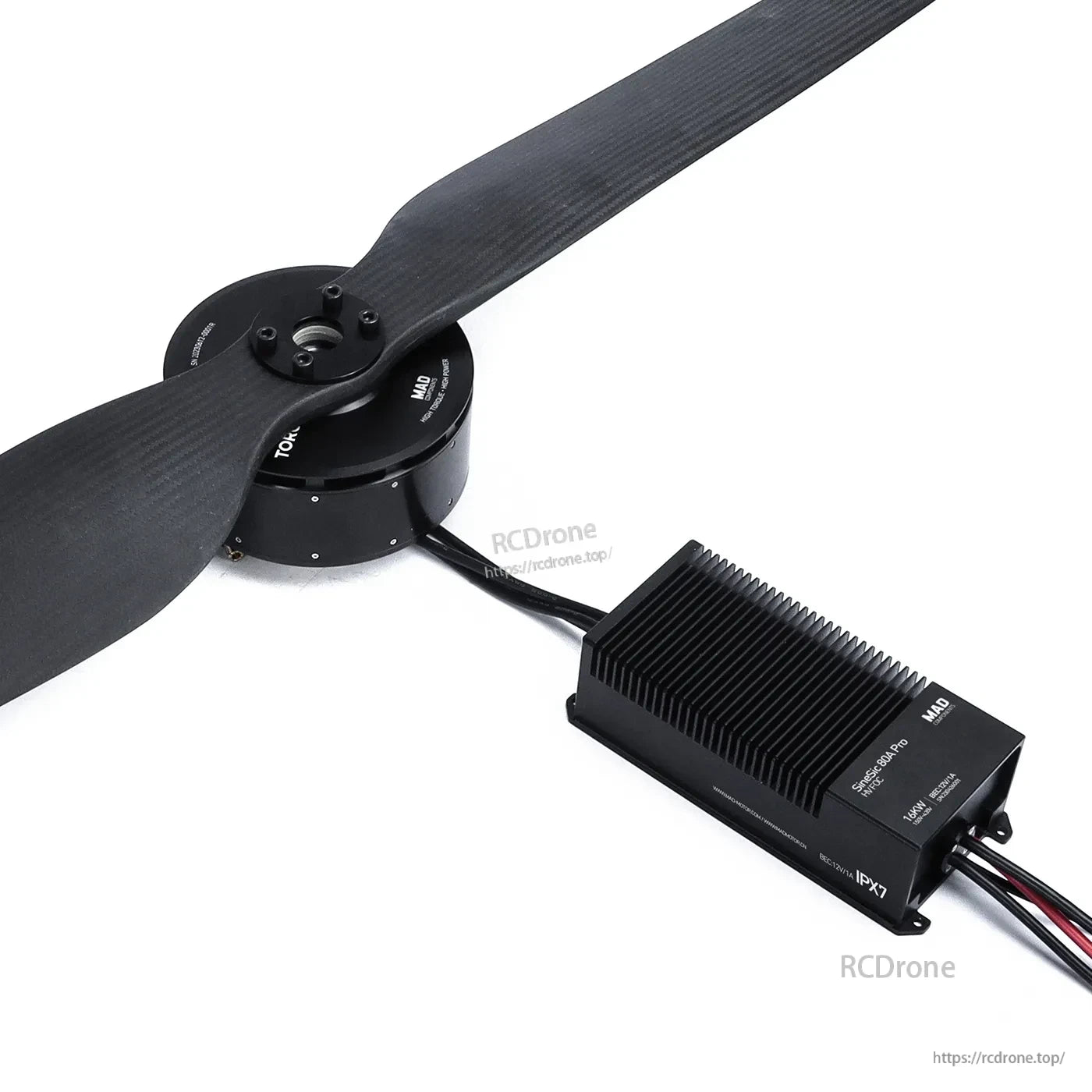

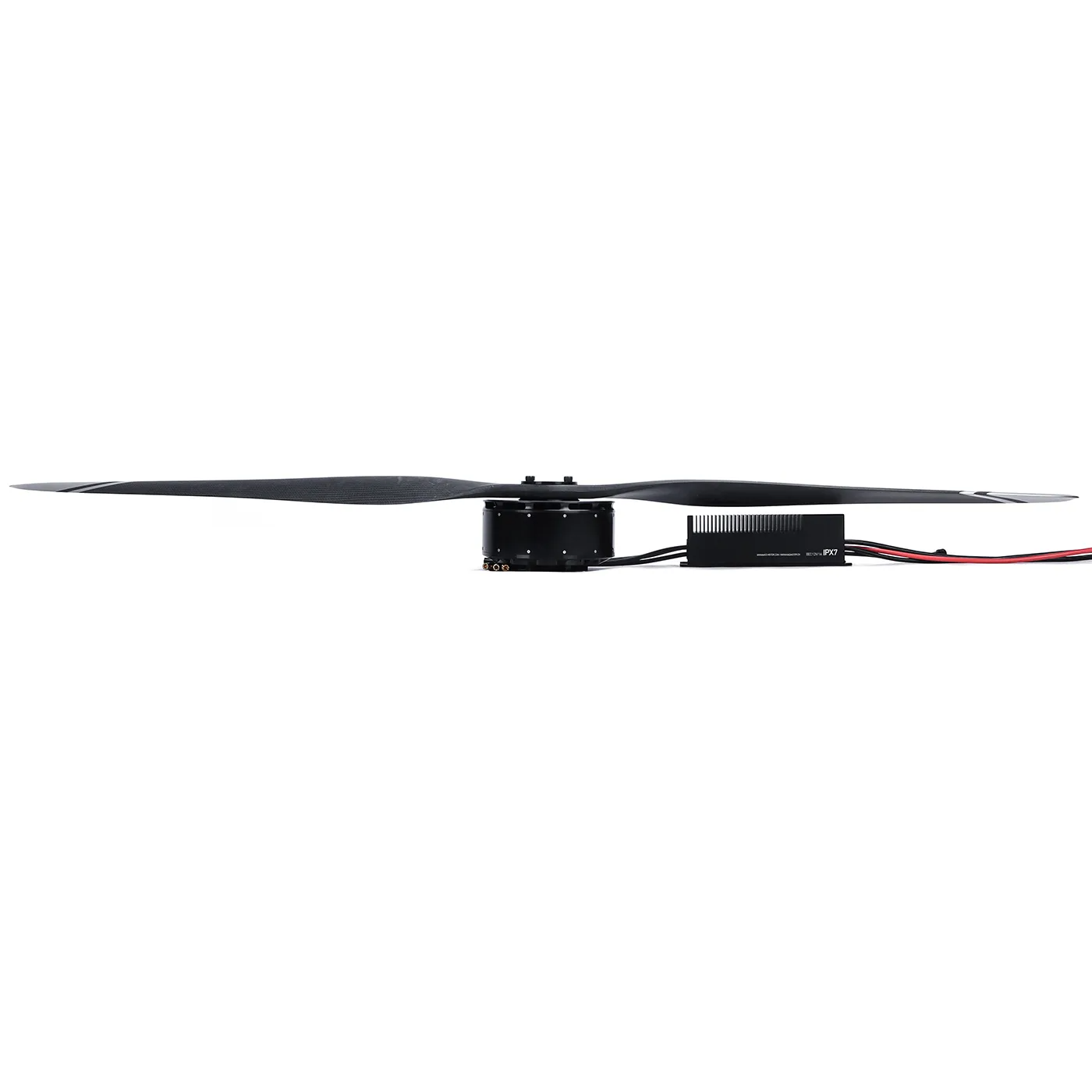

MAD Hummingbird HB30 একটি ড্রোন পাওয়ার কম্বো যা মোটর, FOC ESC, এবং প্রপেলারকে একটি মিলে যাওয়া প্রপালশন সেট হিসেবে একত্রিত করে বড় মাল্টি-রোটর/e-VTOL প্ল্যাটফর্মের জন্য। প্রতিটি রোটর 30 কেজি সুপারিশকৃত অবিচল থ্রাস্ট এবং 18 কিলোওয়াট (24 হর্সপাওয়ারের সমান) সর্বাধিক পাওয়ার আউটপুট সমর্থন করে। কম্বোটিতে অন্তর্ভুক্ত: MAD M40C30 IPE মোটর, SineSic Pro 80A ESC, এবং CB2 52x19 ইন প্রপেলার।

মূল বৈশিষ্ট্য

• উচ্চ-ক্ষমতা মাল্টি-রোটর এবং e-VTOL অ্যাপ্লিকেশনের জন্য ডিজাইন করা; ভারী পে-লোড উত্তোলনের ড্রোনের জন্য উপযুক্ত।
• সুপারিশকৃত অপারেটিং ভোল্টেজ পরিসীমা: 100-600 V।
• বড় আকারের বিমান পাওয়ার প্রয়োজনের জন্য মিলে যাওয়া মোটর, ESC, এবং প্রপেলার সহ একীভূত প্রপালশন ইউনিট।
• উন্নত স্থায়িত্বের জন্য বিমান-গ্রেড অ্যালুমিনিয়াম নির্মাণ।
• স্থিতিশীল ঘূর্ণন এবং অ্যান্টি-ফল বৈশিষ্ট্য (জাপানি বেয়ারিং)।
• উচ্চ তাপ প্রতিরোধের সাথে বাঁকা চুম্বক; উল্লিখিত কর্মক্ষমতা বৃদ্ধি: 5%।

পূর্ব-বিক্রয় ফিটমেন্ট চেকের জন্য (ব্যাটারি, ভোল্টেজ, তার, এবং ইন্টিগ্রেশন), যোগাযোগ করুন support@rcdrone.top.

স্পেসিফিকেশন

কম্বো কনফিগারেশন

• সিস্টেমের নাম: হামিংবার্ড HB30
• মোটর: M40C30 IPE
• ESC: SineSic Pro 80A
• প্রপেলার: CB2 52x19 in

মোটর ডেটা

ইএসসি ডেটা

প্রপেলার ডেটা

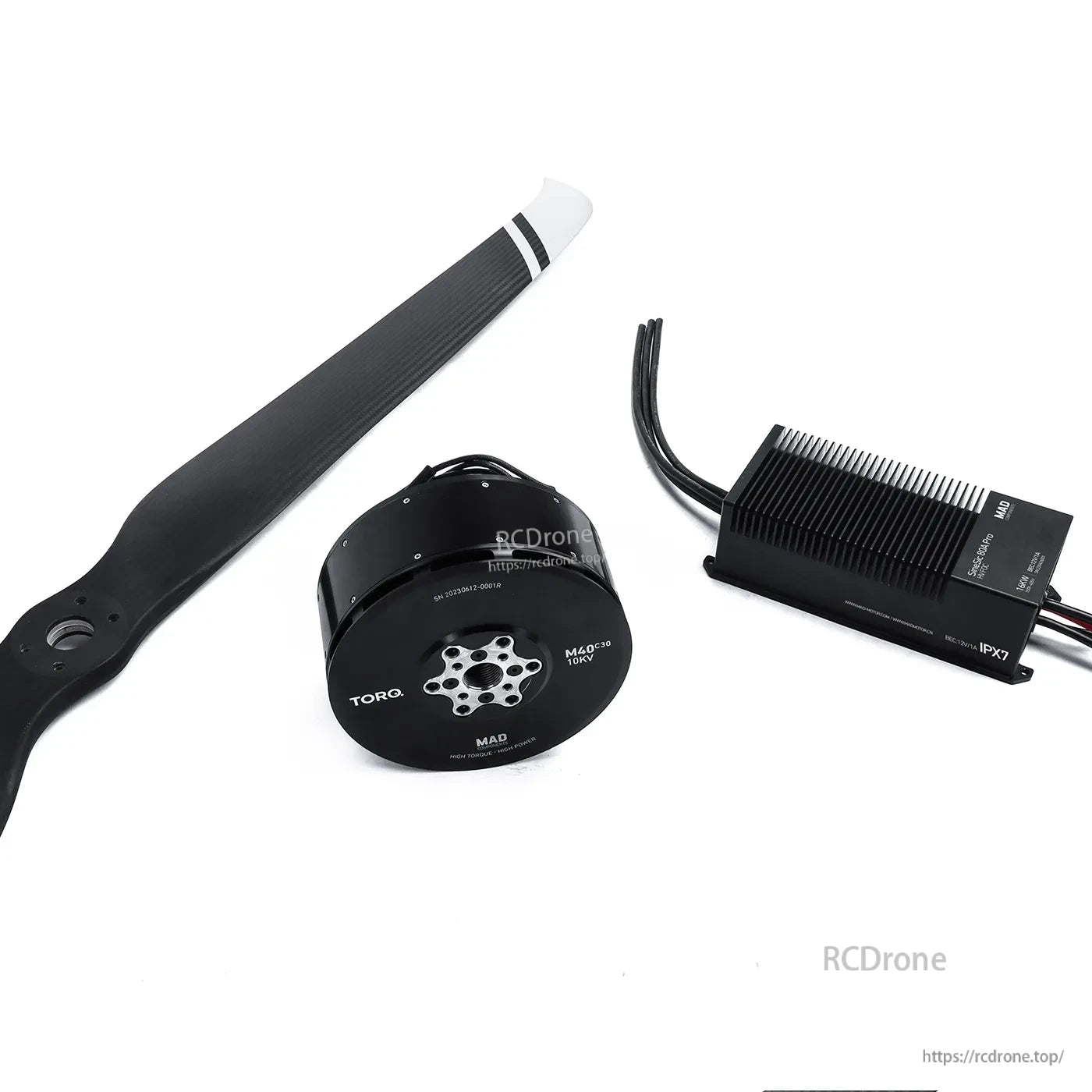

কি অন্তর্ভুক্ত

• ম্যাড M40C30 IPE V3.0 মোটর (10 KV)
• সাইনসিক প্রো 80A 16KW ESC (150V~435V)
• CB2 52x19 ইন প্রপেলার (ম্যাট)

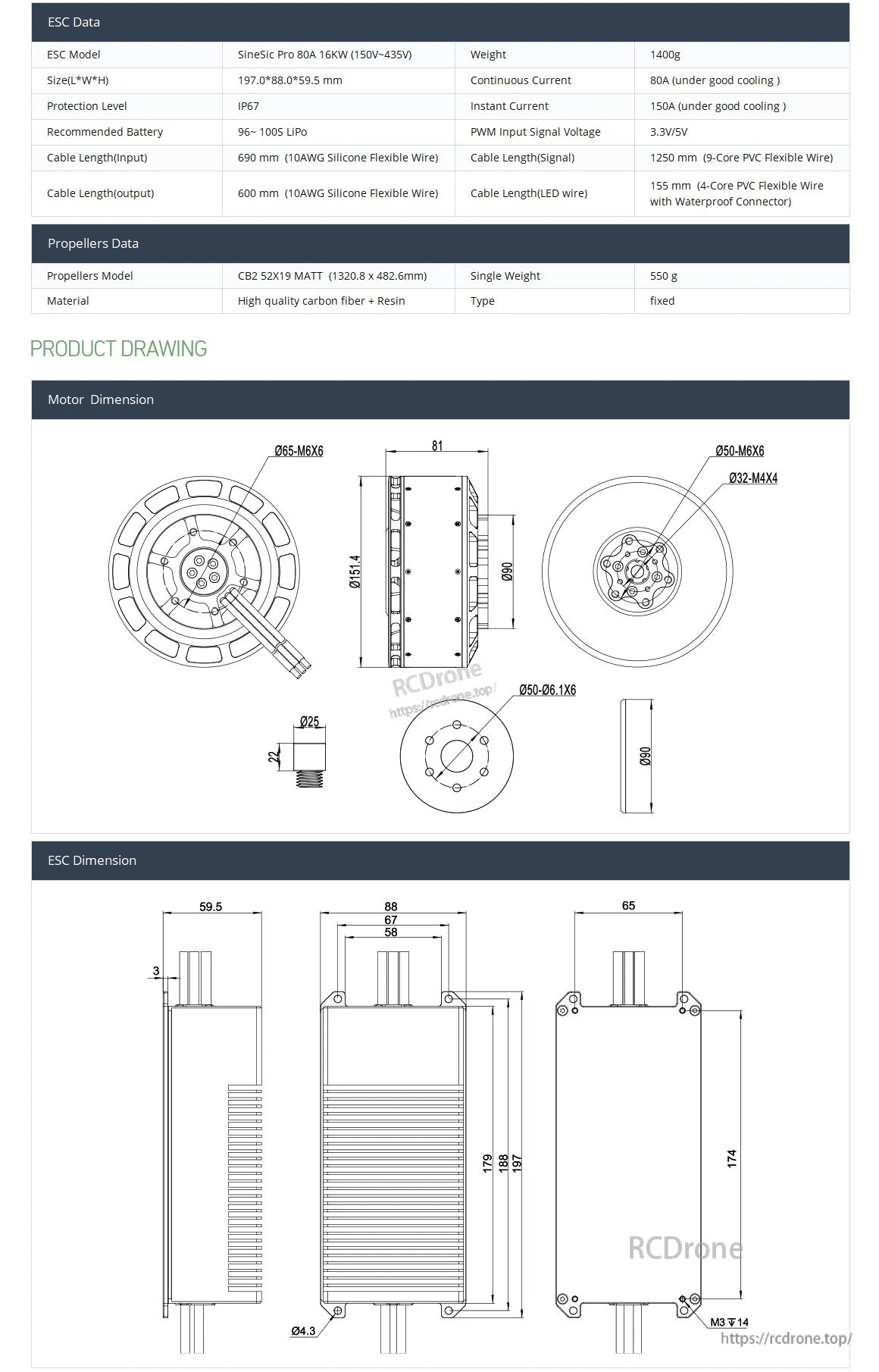

অঙ্কন & তারের সংযোগ (নির্বাচিত)

মোটর মাত্রা চিহ্নিতকরণ

• ডি: 151.4 মিমি
• 81 মিমি
• 90 মিমি
• Ø65-M6X6
• Ø50-M6X6
• Ø32-M4X4
• Ø50-Ø6.1X6
• Ø25 মিমি
• 22 মিমি

ESC মাত্রা চিহ্নিতকরণ

• 59.5 মিমি
• 88 মিমি (অভ্যন্তরীণ চিহ্নিতকরণ 67 মিমি এবং 58 মিমি সহ)
• 65 মিমি
• 179 মিমি
• 189.6 মিমি
• 197 মিমি
• 174 মিমি
• Ø4.3
• M3 Y14

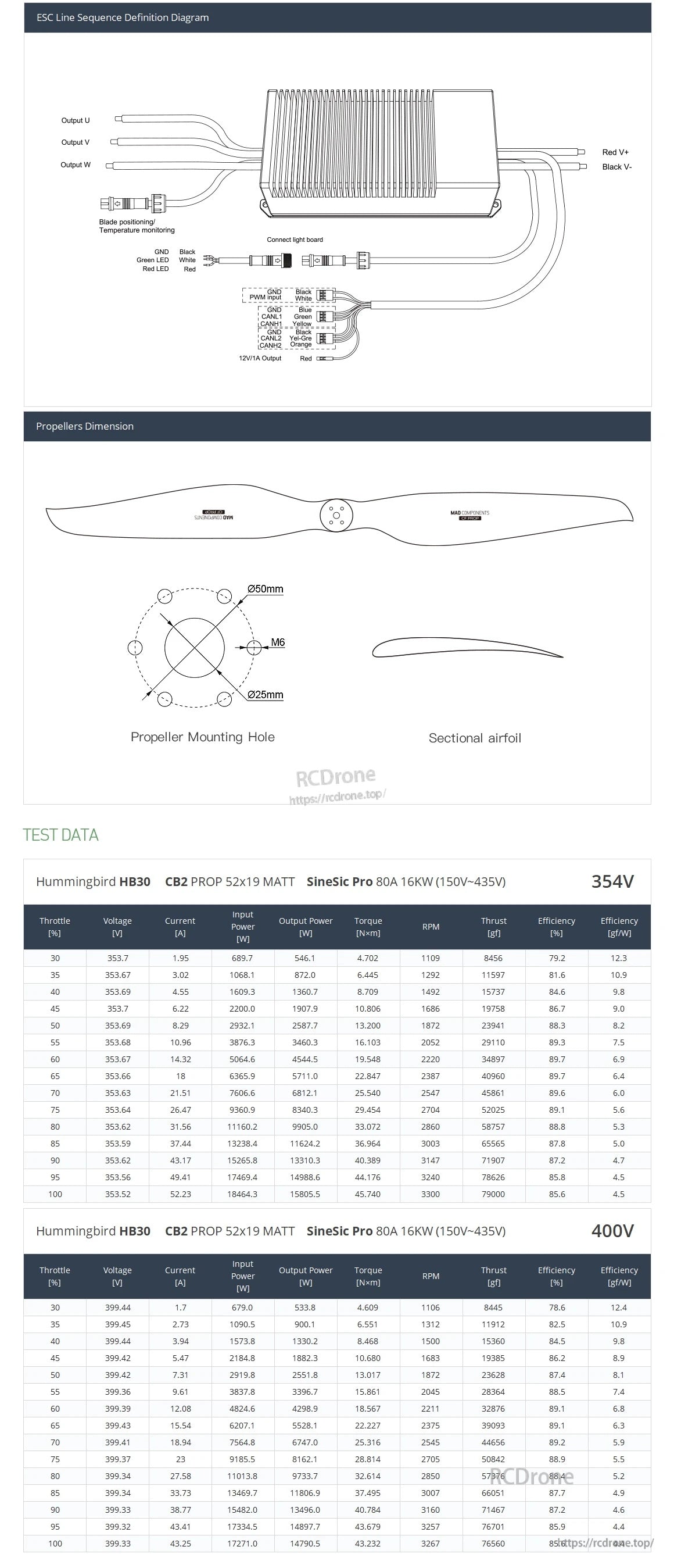

ESC লাইন সিকোয়েন্স সংজ্ঞা (লেবেল)

• মোটর আউটপুট: আউটপুট U, আউটপুট V, আউটপুট W
• ব্যাটারি ইনপুট: লাল V+, কালো V-
• ব্লেড পজিশনিং / তাপমাত্রা মনিটরিং (কনেক্টর প্রদর্শিত)
• লাইট বোর্ড সংযুক্ত করুন (কনেক্টর প্রদর্শিত): GND (কালো), সবুজ LED (সাদা), লাল LED (লাল)
• PWM ইনপুট (কনেক্টর প্রদর্শিত): PWM (সাদা), GND (কালো)
• সিগন্যাল হারনেস (কনেক্টর প্রদর্শিত): GND (নীল), CAN1L (সবুজ), CAN1H (হলুদ), GND (কালো), CAN2L (টিল), CAN2H (কমলা)
• 12V/1A আউটপুট (লাল)

প্রপেলার মাউন্টিং হোল মার্কিংস

• Ø50 মিমি
• Ø25 মিমি
• M6

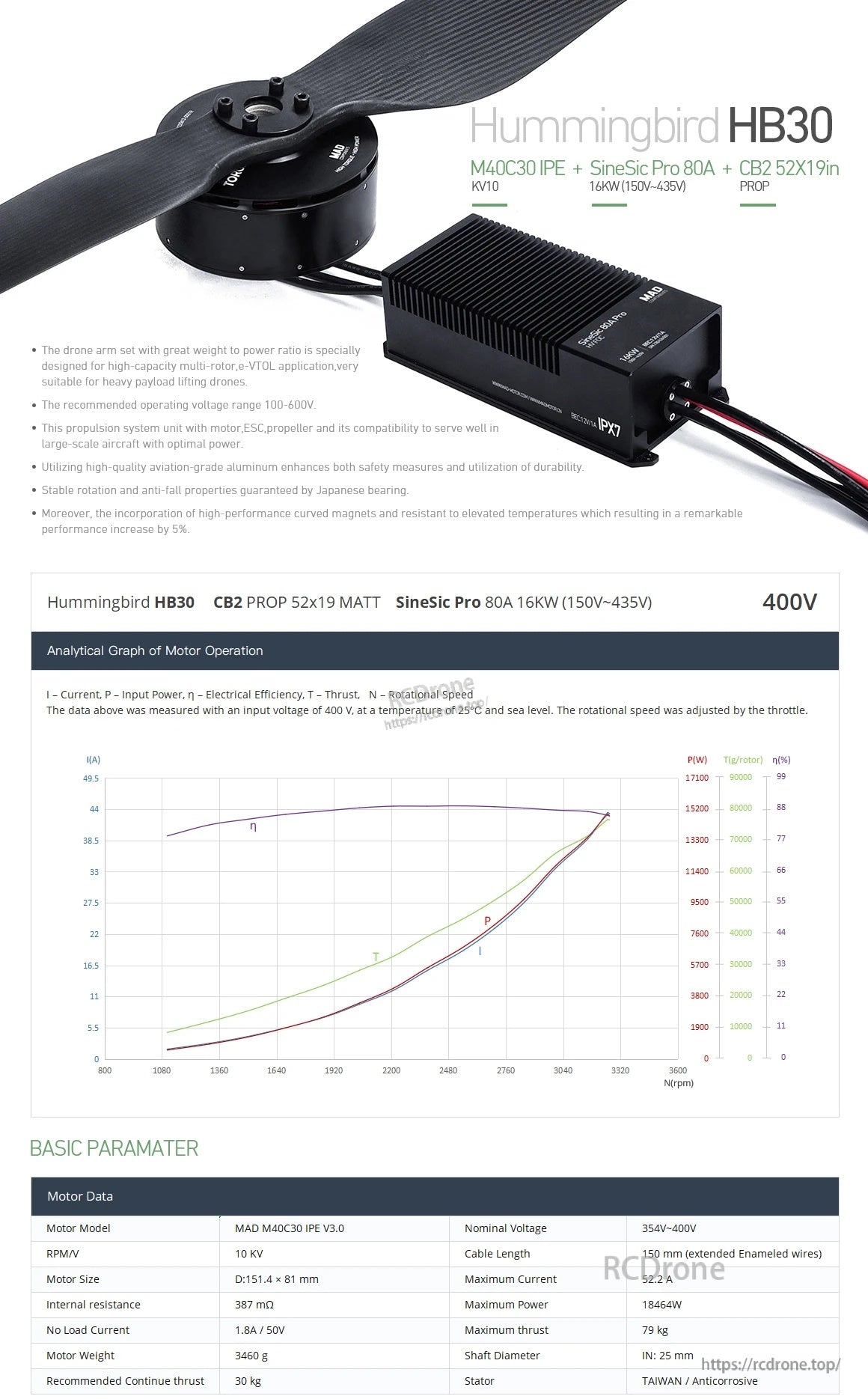

বিশ্লেষণাত্মক গ্রাফ নোটস (নির্বাচিত)

মোটর অপারেশন সংজ্ঞার বিশ্লেষণাত্মক গ্রাফ: I = কারেন্ট, P = ইনপুট পাওয়ার, η = বৈদ্যুতিক দক্ষতা, T = থ্রাস্ট, N = ঘূর্ণন গতি।মাপের নোট: 400 V ইনপুট ভোল্টেজে, 25°C তাপমাত্রায় এবং সমুদ্রপৃষ্ঠে পরিমাপ করা ডেটা; থ্রোটল দ্বারা ঘূর্ণন গতি সমন্বয় করা হয়েছে।

পরীক্ষার ডেটা (নির্বাচিত)

354V

400V

অ্যাপ্লিকেশন

• বৃহৎ মাল্টি-রোটর ড্রোন এবং ই-ভিটিওএল প্রপালশন
• ভারী-লোড এয়ারিয়াল প্ল্যাটফর্ম
• ডেলিভারি ড্রোন এবং নগর পরিবহন প্ল্যাটফর্ম
• ফ্লাইং কার প্রপালশন ব্যবহারের কেস (প্ল্যাটফর্ম-নির্ভর)

বিস্তারিত

হামিংবার্ড HB30 কম্বো একটি M40C30 IPE 10KV মোটরকে একটি ফিন্ডেড SineSic Pro 80A ESC এবং CB2 52x19 প্রপের সাথে যুক্ত করে একটি মেলানো পাওয়ার সেটআপ তৈরি করে।

মাত্রাগত অঙ্কন এবং মূল ESC স্পেসিফিকেশন HB30 মোটর এবং SineSic Pro 80A ESC এর জন্য ফিট এবং ওয়্যারিং ক্লিয়ারেন্স নিশ্চিত করতে সাহায্য করে।

HB30 কম্বো ডকুমেন্টেশনে একটি ওয়্যারিং লেআউট, প্রপেলার মাউন্টিং মাত্রা, এবং থ্রাস্ট টেস্ট ডেটা অন্তর্ভুক্ত রয়েছে যা সেটআপ এবং টিউনিংয়ে সাহায্য করে।
