Overview
MAD Hummingbird HB40-57X19 একটি ড্রোন পাওয়ার কম্বো (একীভূত মোটর + ESC + প্রপেলার) যা উচ্চ ক্ষমতার মাল্টি-রোটর এবং e-VTOL অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। ড্রোন আর্ম সেট (মোটর, ESC, প্রপেলার) আলাদাভাবে বিক্রি হয় না; এটি FOC ESC সহ একটি একীভূত কম্বো। প্রতিটি রোটর 40 কেজি (88.1BL) একটি অবিচ্ছিন্ন থ্রাস্ট প্রদান করে এবং এর সর্বাধিক শক্তি আউটপুট 19 KW (25 hp সমান) যা বড় ড্রোনগুলির জন্য, ভারী লোড বহনকারী, উড়ন্ত গাড়ি, ডেলিভারি ড্রোন এবং শহুরে মোবিলিটি প্ল্যাটফর্মের জন্য উদ্দেশ্য করা হয়েছে।
মূল বৈশিষ্ট্য
- উচ্চ ক্ষমতার মাল্টি-রোটর এবং e-VTOL অ্যাপ্লিকেশনের জন্য দুর্দান্ত ওজন-থেকে-শক্তি অনুপাত; ভারী পে লোড উত্তোলনকারী ড্রোনের জন্য উপযুক্ত।
- প্রস্তাবিত কার্যকরী ভোল্টেজ পরিসীমা: 100-600V।
- প্রপালসন সিস্টেম ইউনিট (মোটর/ESC/প্রপেলার) বড় আকারের বিমানগুলির সাথে সর্বাধিক শক্তির জন্য সামঞ্জস্যপূর্ণভাবে প্রকৌশলী করা হয়েছে।
- নিরাপত্তা এবং স্থায়িত্ব বাড়ানোর জন্য বিমান-গ্রেড অ্যালুমিনিয়াম নির্মাণ (উল্লেখিত)।
- জাপানি বেয়ারিং সহ স্থিতিশীল ঘূর্ণন এবং অ্যান্টি-ফল বৈশিষ্ট্য (উল্লেখিত)।
- উচ্চ-কার্যকারিতা বাঁকা চুম্বক এবং উচ্চ তাপমাত্রার প্রতি প্রতিরোধ (উল্লেখিত), ৫% কার্যকারিতা বৃদ্ধি সহ।
স্পেসিফিকেশন
মোটর ডেটা
| মোটর মডেল | ম্যাড এম50সি35 ইইই ভি2.0 |
| আরপিএম/ভি | ৯ কেভি |
| মোটর আকার | ডি:১৯১ x ৯৪ মিমি |
| অভ্যন্তরীণ প্রতিরোধ | ১৭৪.৫ মΩ |
| লোড মুক্ত কারেন্ট | ০.৯২এ / ৩০ভি |
| মোটর ওজন | ৪২০০ গ্রাম |
| প্রস্তাবিত অব্যাহত থ্রাস্ট | ৪০ কেজি |
| নমিনাল ভোল্টেজ | ৩৫৪ভি~৪০০ভি |
| কেবলের দৈর্ঘ্য | ১৫০ মিমি (বর্ধিত ইনামেল তার) |
| সর্বাধিক কারেন্ট | ৫৫।5 A |
| সর্বাধিক শক্তি | 19770 W |
| সর্বাধিক থ্রাস্ট | 90.6 কেজি |
| শ্যাফট ব্যাস | IN: 25 মিমি |
| স্টেটর | তাইওয়ান / অ্যান্টিকোরোসিভ |
ESC ডেটা
| ESC মডেল | SineSic Pro 80A 16KW (150V~435V) |
| আকার (L*W*H) | 197.0*88.0*59.5 mm |
| রক্ষণের স্তর | IP67 |
| প্রস্তাবিত ব্যাটারি | 96~100S LiPo |
| কেবল দৈর্ঘ্য(ইনপুট) | 690 mm (10AWG সিলিকন নমনীয় তার) |
| কেবল দৈর্ঘ্য(আউটপুট) | 600 mm (10AWG সিলিকন নমনীয় তার) |
| ওজন | 1400g |
| অবিরাম কারেন্ট | 80A (ভাল কুলিংয়ের অধীনে) |
| তাত্ক্ষণিক কারেন্ট | 150A (ভাল কুলিংয়ের অধীনে) |
| PWM ইনপুট সিগন্যাল ভোল্টেজ | 3.3V/5V |
| কেবলের দৈর্ঘ্য(সংকেত) | 1250 মিমি (9-কোর পিভিসি নমনীয় তার) |
| কেবলের দৈর্ঘ্য(এলইডি তার) | 155 মিমি (4-কোর পিভিসি নমনীয় তার জলরোধী সংযোগকারী সহ) |
প্রপেলার ডেটা
| প্রপেলার মডেল | CB2 57X19 MATT (1447.8 x 482.6mm) |
| সামগ্রী | উচ্চ মানের কার্বন ফাইবার + রেজিন |
| একক ওজন | 790 গ্রাম |
| প্রকার | স্থির |

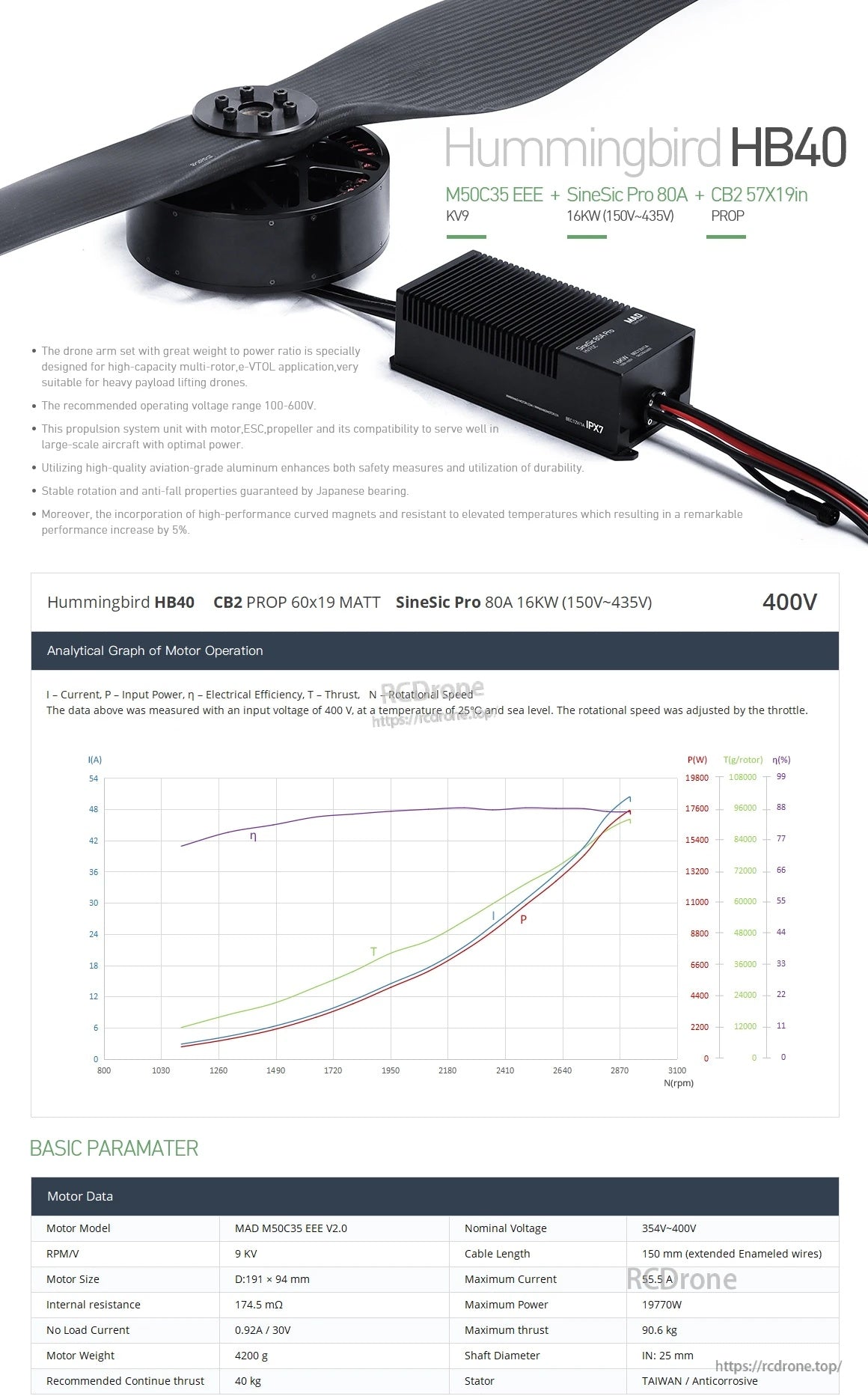

বিশ্লেষণাত্মক গ্রাফ নোট (উল্লেখিত)
- গ্রাফ শিরোনাম: হামিংবার্ড HB40 / CB2 PROP 60x19 MATT / SineSic Pro 80A 16KW (150V~435V) / 400V
- সংজ্ঞা: I = কারেন্ট, P = ইনপুট পাওয়ার, η = বৈদ্যুতিক দক্ষতা, T = থ্রাস্ট, N = ঘূর্ণন গতি
- মাপের শর্তাবলী (উল্লেখিত): ইনপুট ভোল্টেজ 400 V, তাপমাত্রা 25°C, সমুদ্রপৃষ্ঠ; ঘূর্ণন গতি থ্রোটল দ্বারা সমন্বয় করা হয়েছে।

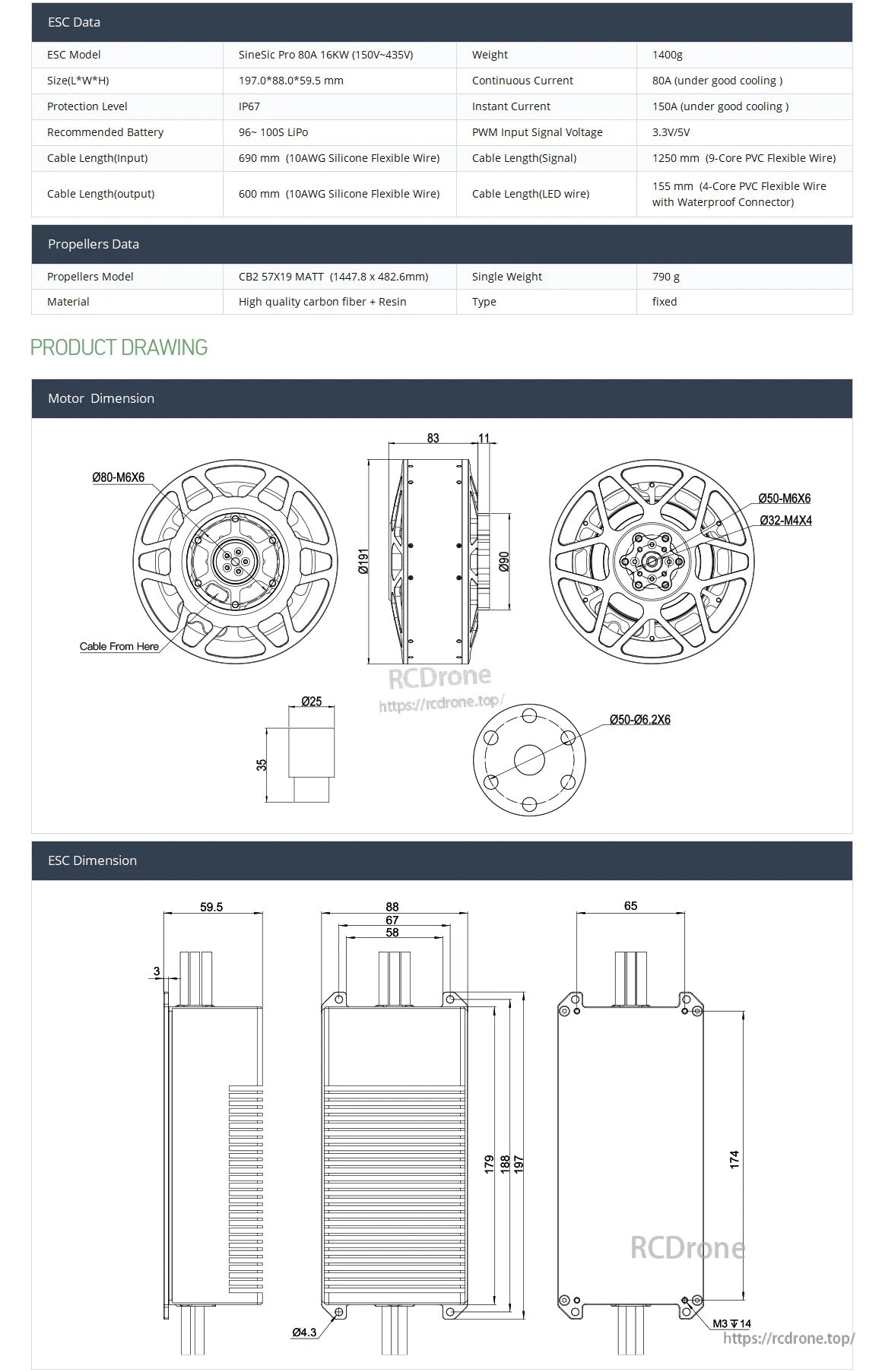

পণ্য অঙ্কন (মাত্রা এবং গর্তের প্যাটার্ন হিসাবে লেবেল করা)
- মোটরের লেবেলকৃত মাত্রা/বৈশিষ্ট্য: Ø191, Ø90, 83, 11, Ø80-M6X6, Ø50-M6X6, Ø32-M4X4, Ø25, 35, Ø50-Ø6.2X6
- ESC এর লেবেলকৃত মাত্রা/বৈশিষ্ট্য: 59.5, 88, 65, 179, 174, 197, Ø4.3, M3 T14
- প্রপেলার মাউন্টিং হোল লেবেল: Ø50mm, Ø25mm, M6

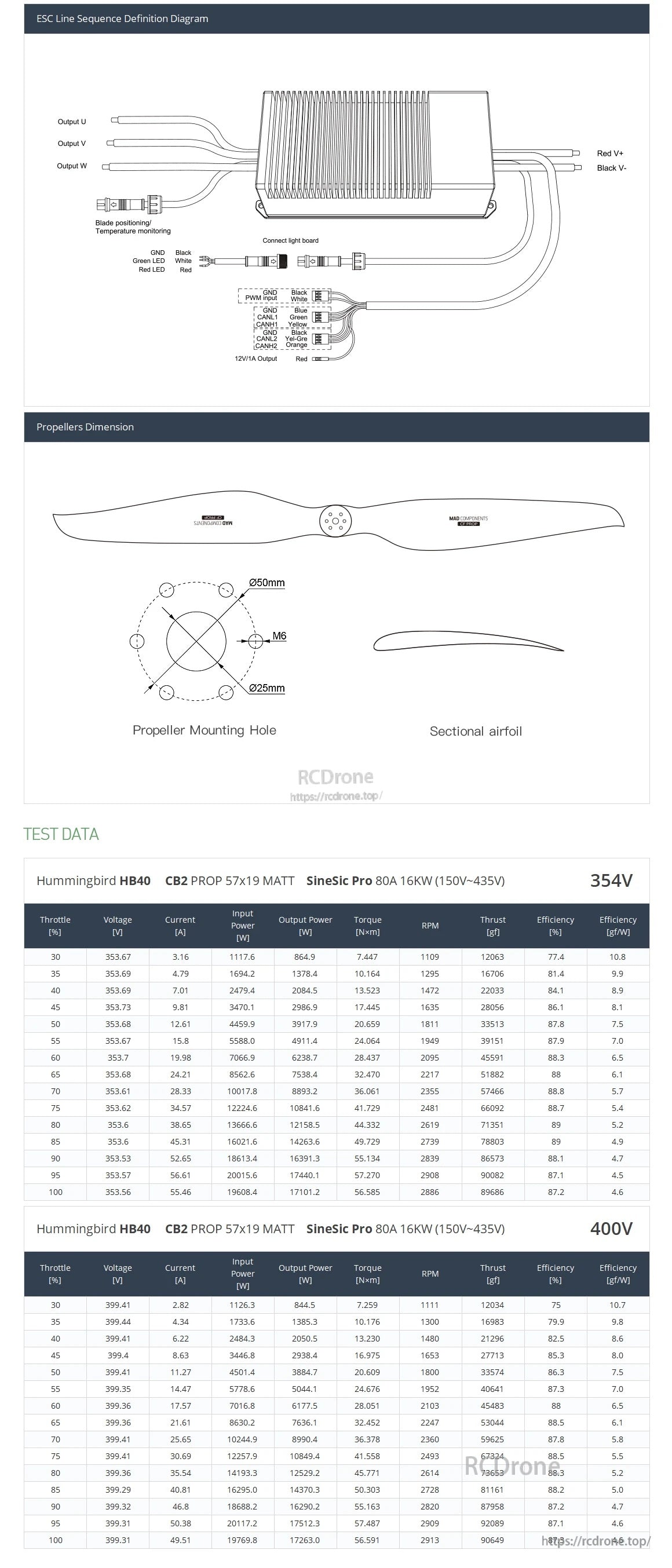

ESC লাইন সিকোয়েন্স সংজ্ঞা (লেবেল)
- মোটর আউটপুট: আউটপুট U, আউটপুট V, আউটপুট W
- পাওয়ার ইনপুট: লাল V+, কালো V-
- ব্লেড পজিশনিং / তাপমাত্রা মনিটরিং
- লাইট বোর্ড সংযুক্ত করুন: GND (কালো), সবুজ LED (সাদা), লাল LED (লাল)
- PWM ইনপুট: GND (কালো), PWM ইন (সাদা)
- সিগন্যাল: GND (নীল), CAN1H (সবুজ), CAN1L (হলুদ), CAN2H (গোলাপী), CAN2L (কমলা)
- 12V/1A আউটপুট: লাল
টেস্ট ডেটা (হামিংবার্ড HB40 / CB2 PROP 57x19 MATT / SineSic Pro 80A 16KW (150V~435V))
354V
| থ্রোটল [%] | ভোল্টেজ [V] | কারেন্ট [A] | ইনপুট পাওয়ার [W] | আউটপুট পাওয়ার [W] | টর্ক [N*m] | RPM | থ্রাস্ট [gf] | কার্যকারিতা [%] | কার্যকারিতা [gf/W] |
|---|---|---|---|---|---|---|---|---|---|
| 30 | 353.67 | ৩.১৬ | ১১১৭.৬ | ৮৬৪.৯ | ৭.৪৪৭ | ১১০৯ | ১২০৬৩ | ৭৭.৪ | ১০.৮ |
| ৩৫ | ৩৫৩.৬৯ | ৪.৭৯ | ১৬৯৪.২ | ১৩৭৮.৪ | ১০.১৬৪ | ১২৯৫ | ১৬৭০৬ | ৮১.৪ | ৯.৯ |
| ৪০ | ৩৫৩.৬৯ | ৭.০১ | ২৪৭৯.৪ | ২০৮৪.৫ | ১৩.৫২৩ | ১৪৭২ | ২২৩৩৩ | ৮৪.১ | ৮.৯ |
| ৪৫ | ৩৫৩.৭৩ | ৯.৮১ | ৩৪৭০.১ | ২৯৮৬.৯ | ১৭.৪৪৫ | ১৬৩৫ | ২৮০৫৬ | ৮৬.১ | ৮.১ |
| ৫০ | ৩৫৩.৬৮ | ১২.৬১ | ৪৪৫৯.৯ | ৩৯১৭.৯ | ২০.৬৫৯ | ১৮১১ | ৩৩৫১৩ | ৮৭.8 | 7.5 |
| 55 | 353.67 | 15.8 | 5588.0 | 4911.4 | 24.064 | 1949 | 39151 | 87.9 | 7.0 |
| 60 | 353.7 | 19.98 | 7066.9 | 6238.7 | 28.437 | 2095 | 45591 | 88.3 | 6.5 |
| 65 | 353.68 | 24.21 | 8562.6 | 7538.4 | 32.470 | 2217 | 51882 | 88 | 6.1 |
| 70 | 353.61 | 28.33 | 10017.8 | 8893.2 | 36.061 | 2355 | 57466 | 88.8 | 5.7 |
| 75 | 353.62 | 34.57 | 12224.6 | 10841.6 | 41.729 | 2481 | 66092 | 88.7 | 5.4 |
| 80 | 353.6 | 38.65 | 13666.6 | 12158.5 | 44.332 | 2619 | 71351 | 89 | 5.2 |
| 85 | 353.6 | 45.31 | 16021.6 | 14263.6 | 49.729 | 2739 | 78803 | 89 | 4.9 |
| 90 | 353.53 | 52.65 | 18613.4 | 16391.3 | 55.134 | 2839 | 86573 | 88.1 | 4.7 |
| 95 | 353.57 | 56.61 | 20015.6 | 17440.1 | 57.270 | 2908 | 90082 | 87.1 | 4.5 |
| 100 | 353.56 | 55.46 | 19608.4 | 17101.2 | 56.585 | 2886 | 89686 | 87.2 | 4.6 |
400V
| থ্রোটল [%] | ভোল্টেজ [V] | কারেন্ট [A] | ইনপুট পাওয়ার [W] | আউটপুট পাওয়ার [W] | টর্ক [N*m] | RPM | থ্রাস্ট [gf] | কার্যকারিতা [%] | কার্যকারিতা [gf/W] |
|---|---|---|---|---|---|---|---|---|---|
| 30 | 399.41 | 2.82 | 1126.3 | 844.5 | 7.259 | 1111 | 12034 | 75 | 10.7 |
| 35 | 399.44 | 4.34 | 1733.6 | 1385.3 | 10.176 | 1300 | 16983 | 79.9 | 9.8 |
| 40 | 399.41 | 6.22 | 2484.3 | 2050.5 | 13.230 | 1480 | 21296 | 82.5 | 8.6 |
| 45 | 399.4 | 8.63 | 3446.8 | 2938.4 | 16.975 | 1653 | 27713 | 85.3 | 8.0 |
| 50 | 399.41 | 11.27 | 4501.4 | 3884.7 | 20.609 | 1800 | 33574 | 86.3 | 7.5 |
| 55 | 399.35 | 14.47 | 5778.6 | 5044.1 | 24.676 | 1952 | 40641 | 87.3 | 7.0 |
| 60 | 399.36 | 17.57 | 7016.8 | 6177.5 | 28.051 | 2103 | 45483 | 88 | 6.5 |
| 65 | 399.36 | 21.61 | 8630.2 | 7636.1 | 32.452 | 2247 | 53044 | 88.5 | 6.1 |
| 70 | 399.41 | 25.65 | 10244.9 | 8990.4 | 36.378 | 2360 | 59625 | 87.8 | 5.8 |
| 75 | 399.41 | 30.69 | 12257.9 | 10849.4 | 41.558 | 2493 | 67324 | 88.5 | 5.5 |
| 80 | 399.36 | 35.54 | 14193.3 | 12529.2 | 45.771 | 2614 | 73653 | 88.3 | 5. |
| ৮৫ | ৩৯৯.২৯ | ৪০.৮১ | ১৬২৯৫.০ | ১৪৩৭০.৩ | ৫০.৩০৩ | ২৭২৮ | ৮১১৬১ | ৮৮.২ | ৫.০ |
| ৯০ | ৩৯৯.৩২ | ৪৬.৮ | ১৮৬৮৮.২ | ১৬২৯০.২ | ৫৫.১৬৩ | ২৮২০ | ৮৭৯৫৮ | ৮৭.২ | ৪.৭ |
| ৯৫ | ৩৯৯.৩১ | ৫০.৩৮ | ২০১১৭.২ | ১৭৫১২.৩ | ৫৭.৪৮৭ | ২৯০৯ | ৯২০৮৯ | ৮৭.১ | ৪.৬ |
| ১০০ | ৩৯৯.৩১ | ৪৯.৫১ | ১৯৭৬৯.৮ | ১৭২৬৩.০ | ৫৬.৫৯১ | ২৯১৩ | ৯০৬৪৯ | ৮৭.৩ | ৪.৬ |

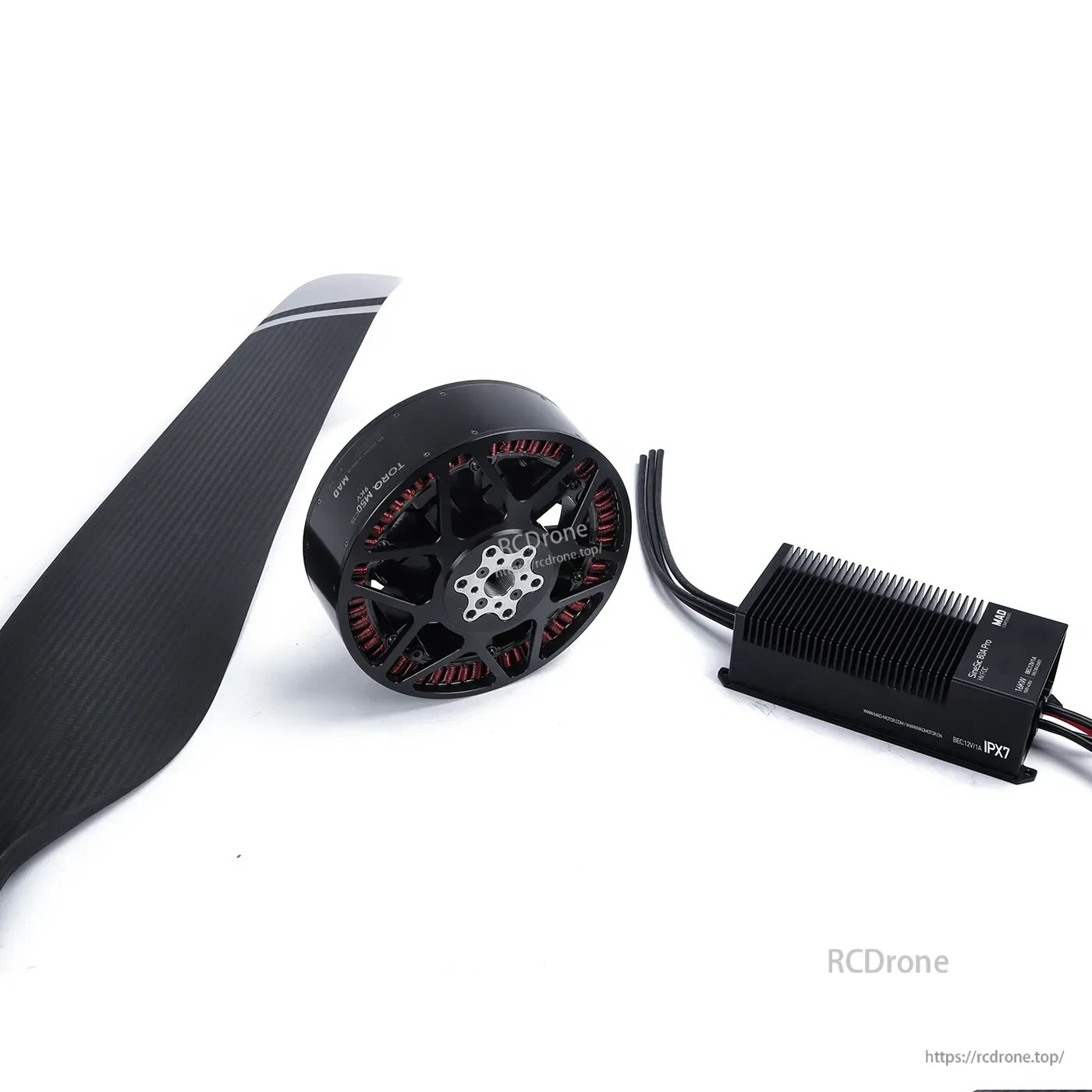

কি অন্তর্ভুক্ত
- M50C35 EEE মোটর (MAD M50C35 EEE V2.0, 9 KV)
- সাইনসিক প্রো 80A ESC (16KW, 150V~435V)
- CB2 57x19 প্রপেলার (CB2 57X19 ম্যাট, কার্বন ফাইবার + রেজিন)
অ্যাপ্লিকেশন
- ভারী পণ্য পরিবহনের জন্য বড় মাল্টি-রোটর ড্রোন
- ই-ভিটোল প্ল্যাটফর্ম
- শহুরে চলাচল এবং ডেলিভারি ড্রোন প্ল্যাটফর্ম
সামঞ্জস্য পরীক্ষা (ব্যাটারি ভোল্টেজ, তারের সংযোগ এবং সিগন্যাল সংযোগ) এবং অর্ডার সহায়তার জন্য যোগাযোগ করুন support@rcdrone.top or পরিদর্শন করুন https://rcdrone.top/ .
বিস্তারিত

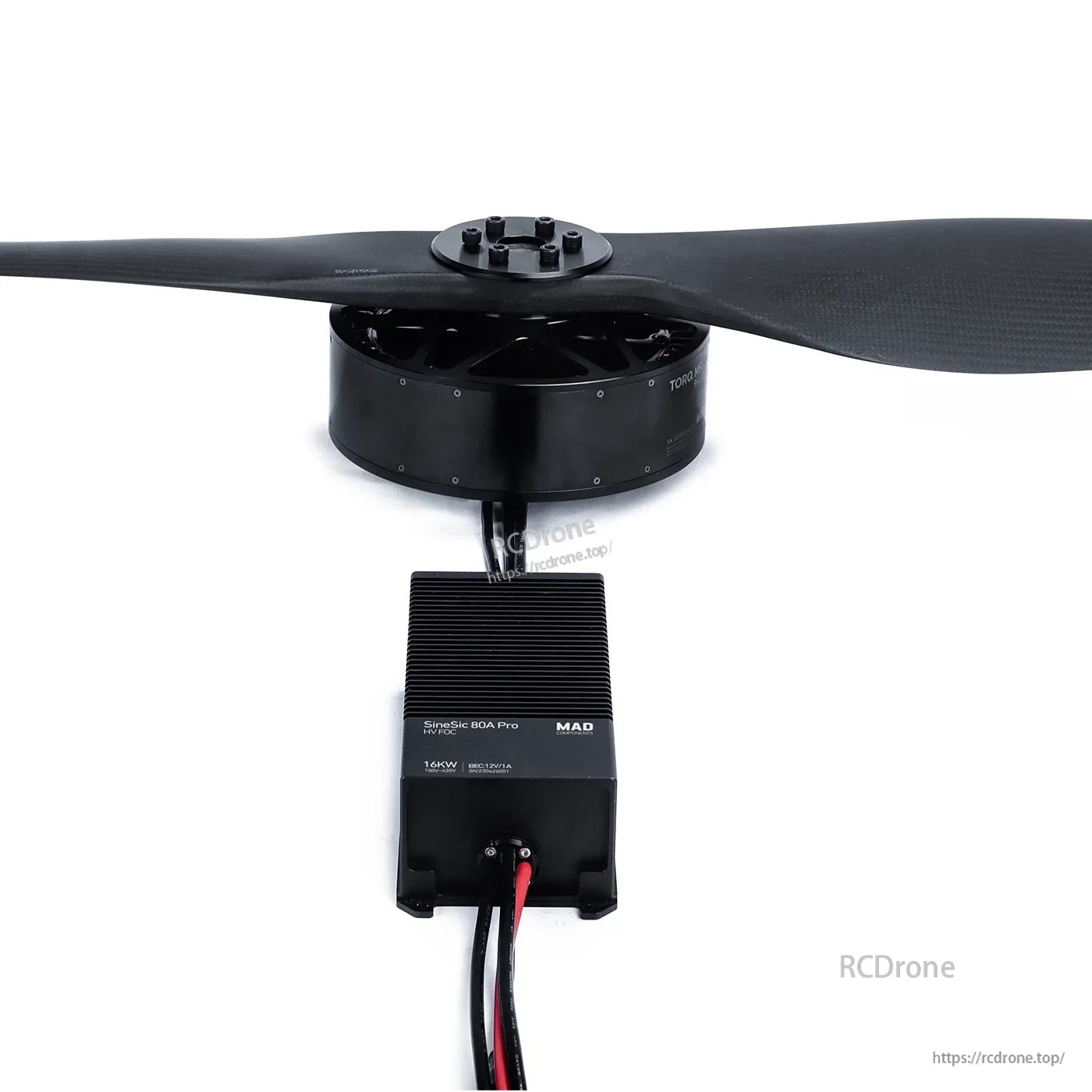

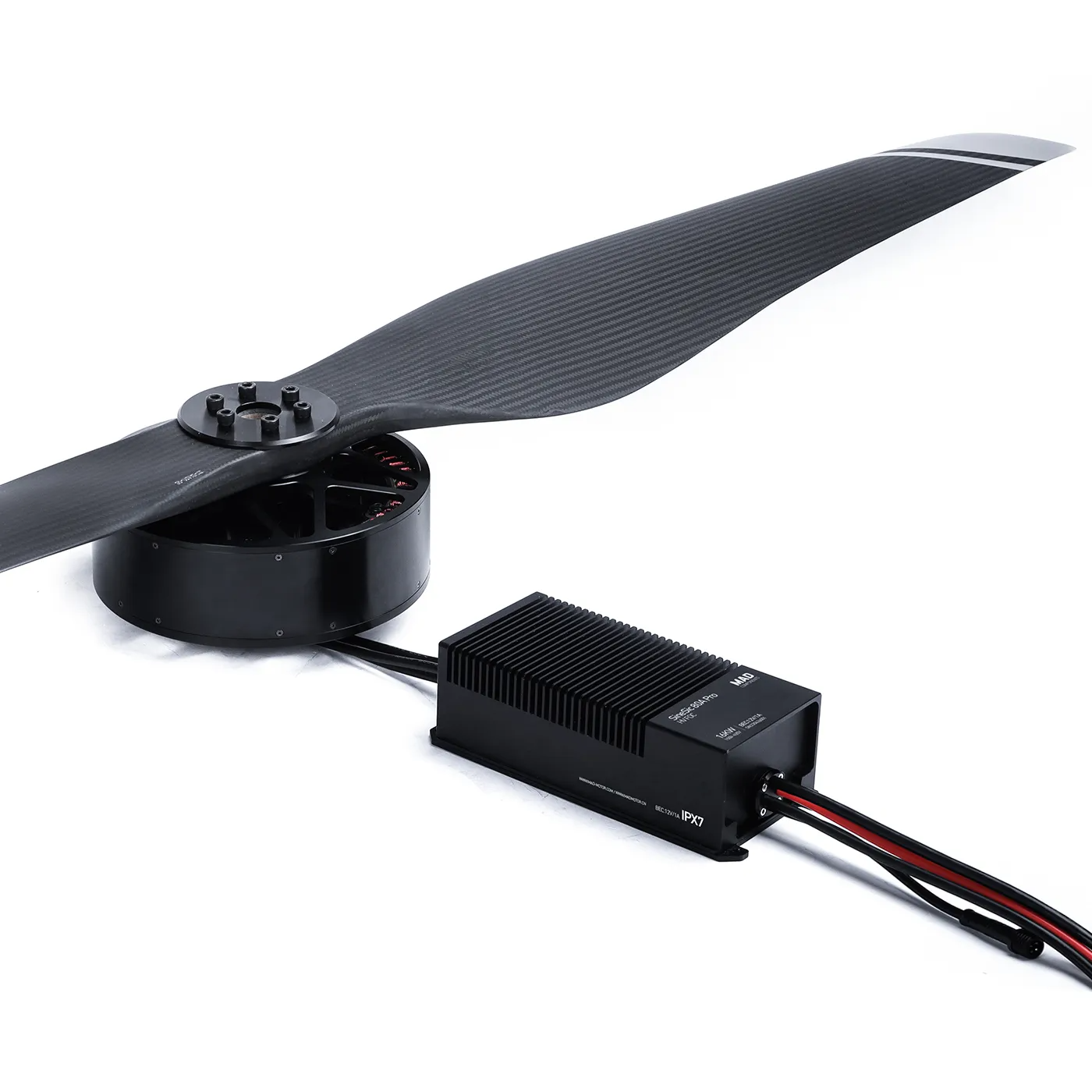

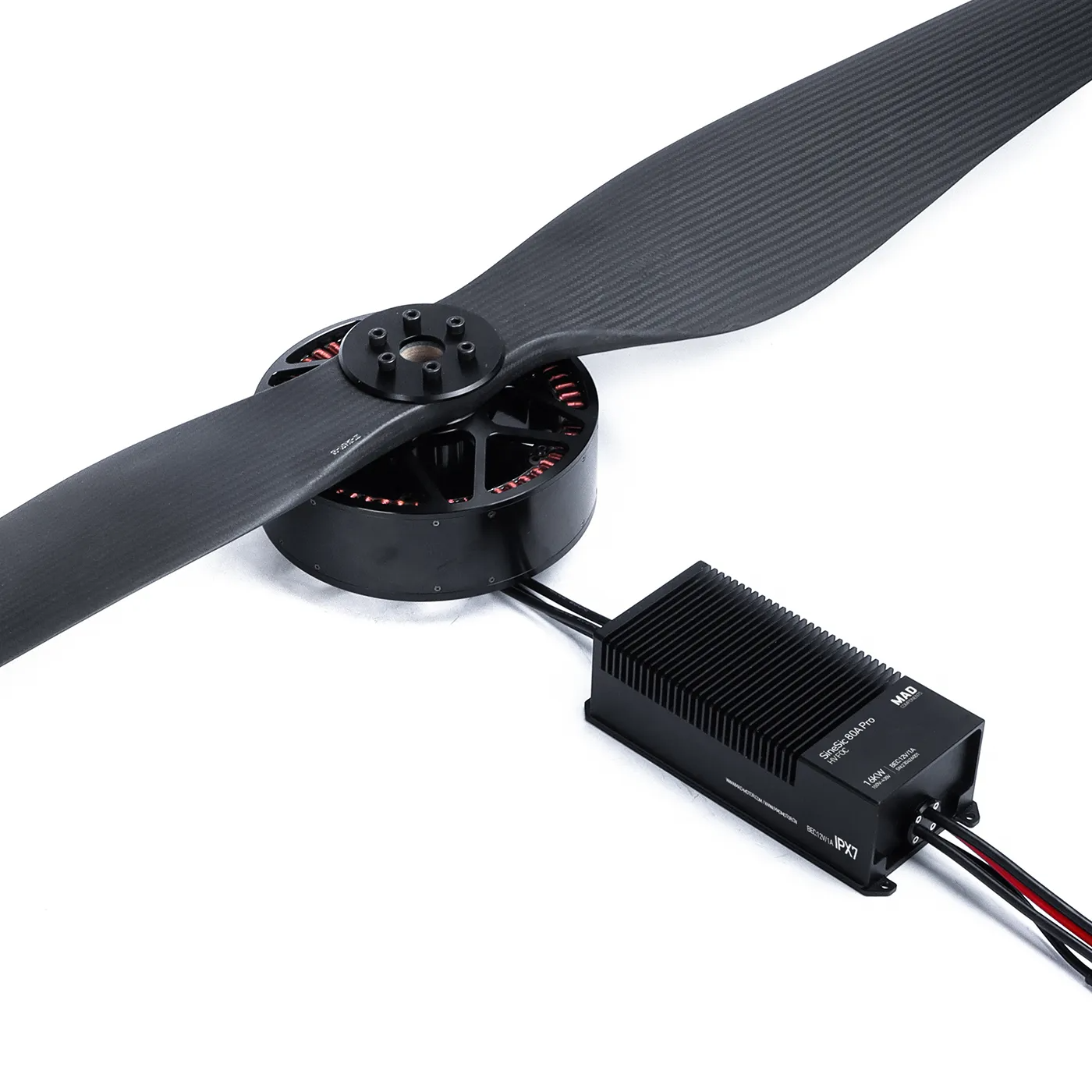

হামিংবার্ড HB40 পাওয়ার কম্বো একটি মোটরকে 2-ব্লেড প্রপ এবং একটি ESC মডিউলের সাথে যুক্ত করে, সেটআপ এবং টিউনিং রেফারেন্সের জন্য একটি স্পেক চার্ট সহ।
মোটর এবং ESC মাত্রা ডায়াগ্রামগুলি মূল স্পেক সহ আপনার ড্রোন নির্মাণে ফিটমেন্ট এবং মাউন্টিং স্পেস নিশ্চিত করতে সহায়তা করে।
HB40-57x19 কম্বো ডকুমেন্টেশনে ESC লাইন সিকোয়েন্স ওয়্যারিং, প্রপেলার মাউন্টিং মাত্রা এবং সেটআপ রেফারেন্সের জন্য পারফরম্যান্স টেস্ট টেবিল অন্তর্ভুক্ত রয়েছে।
