Overview

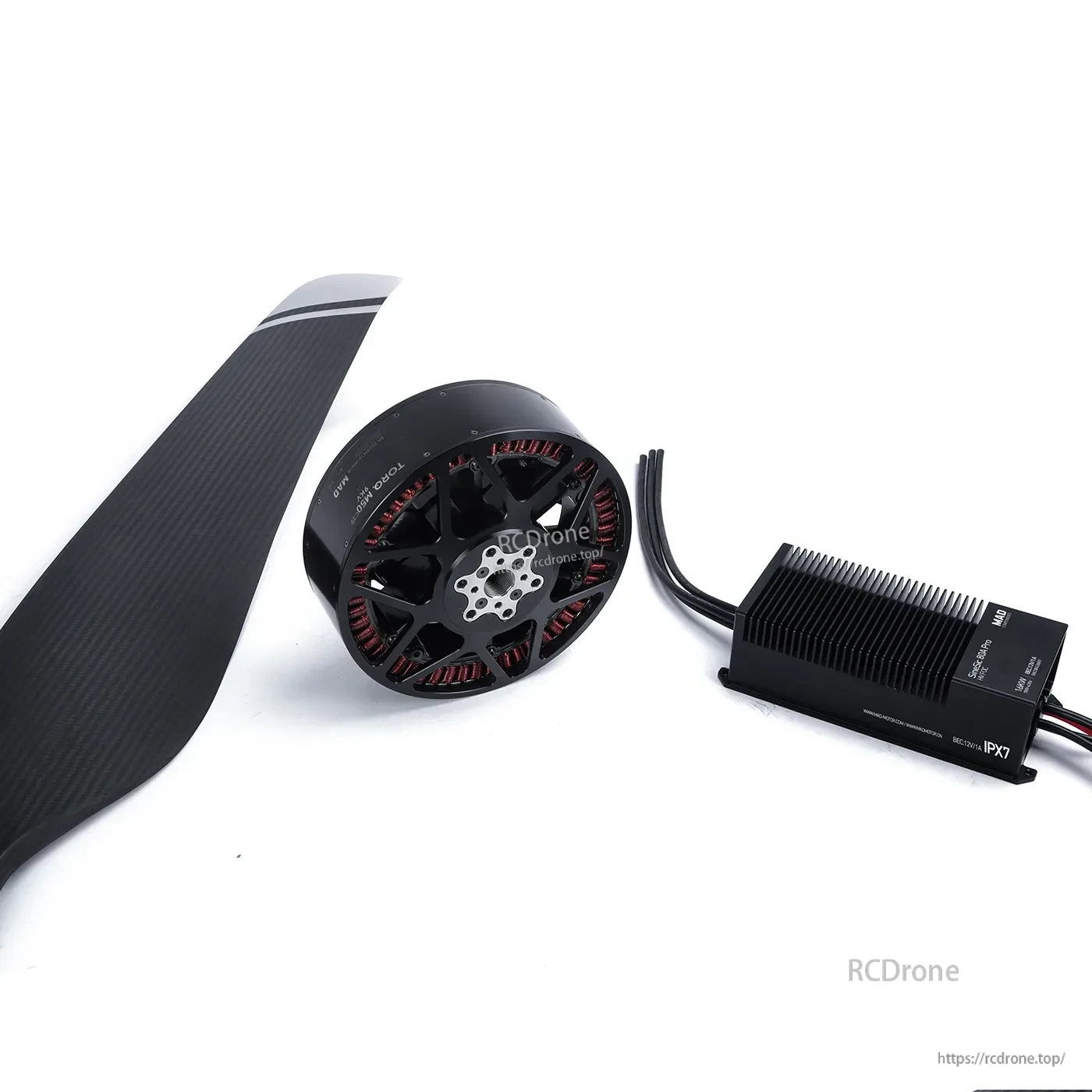

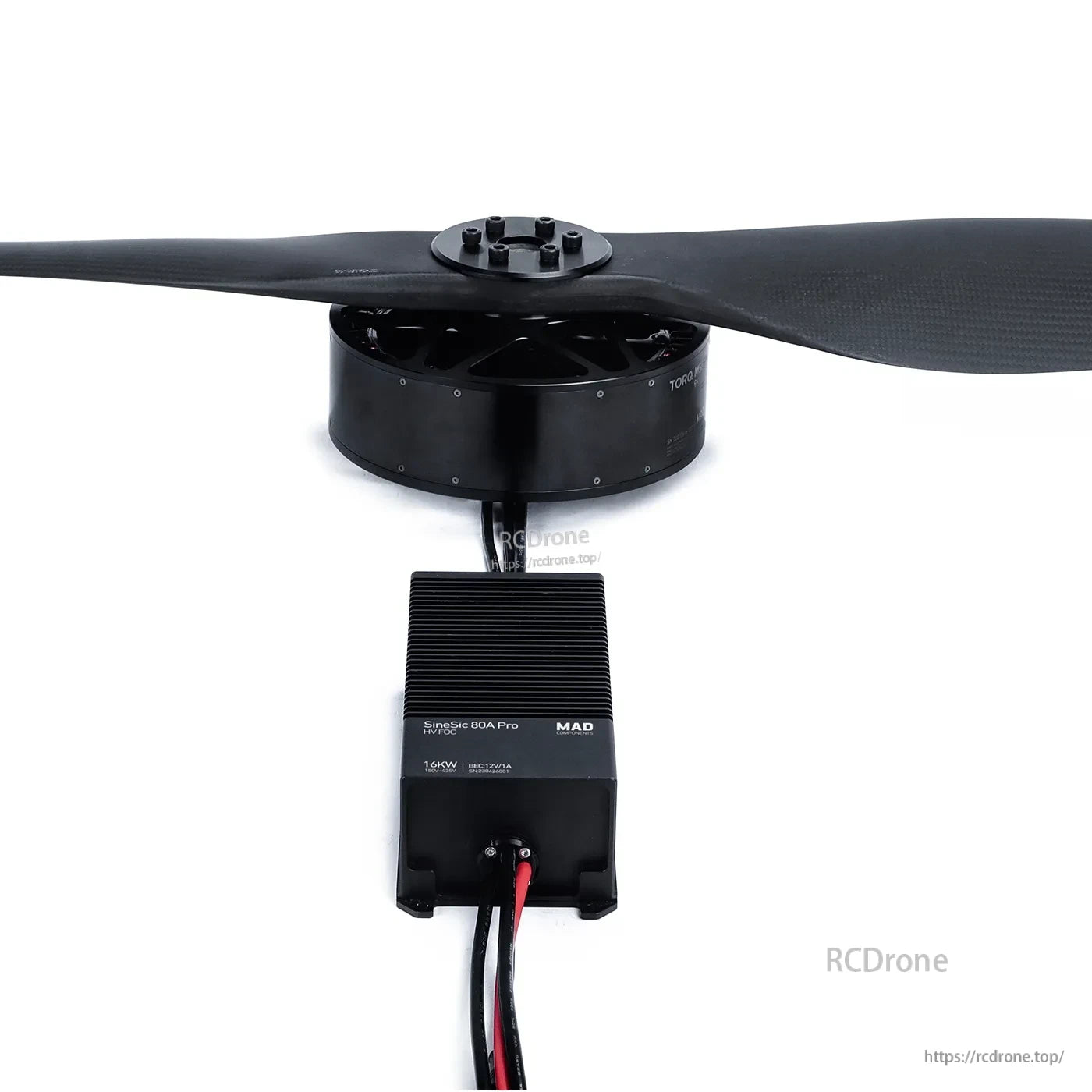

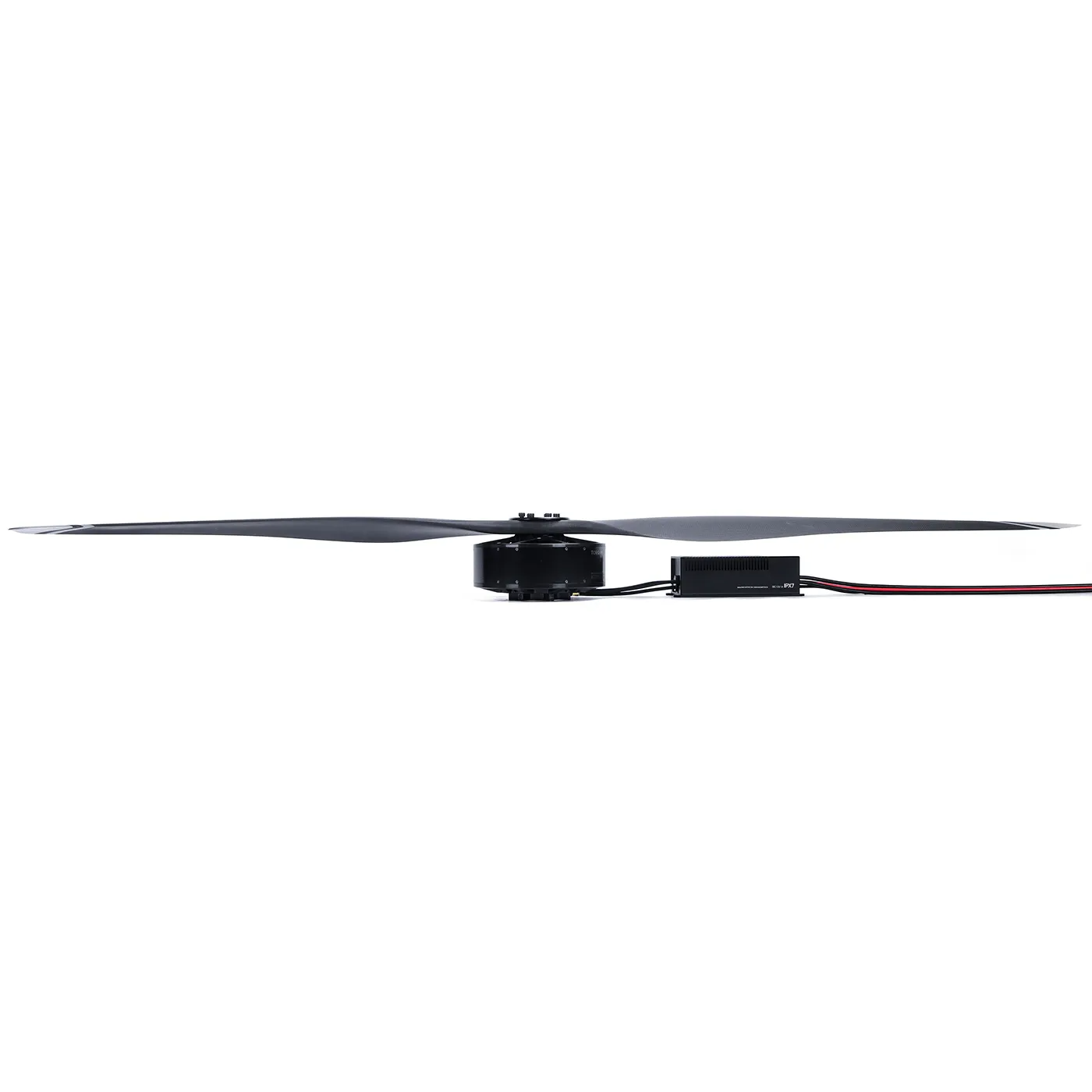

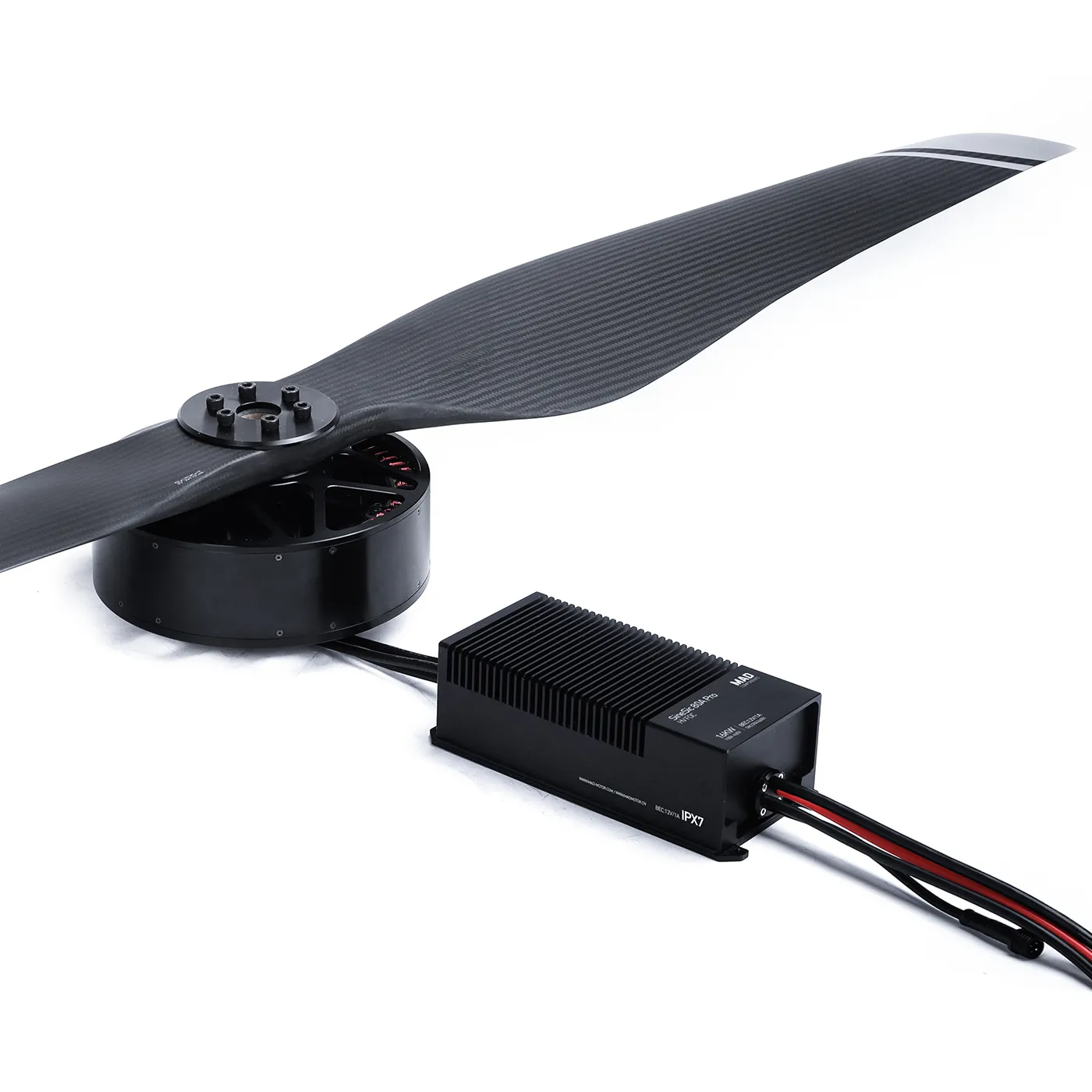

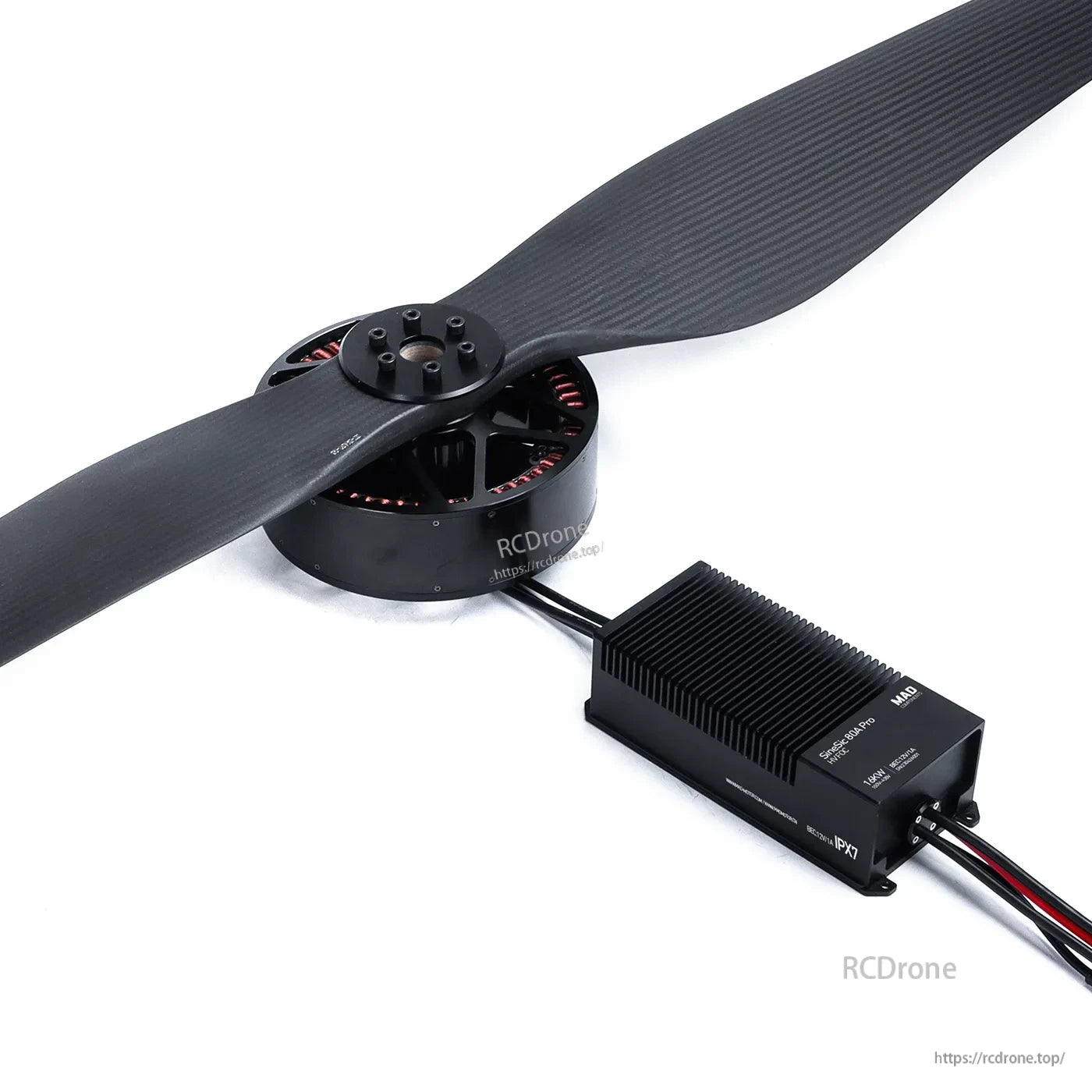

ম্যাড হামিংবার্ড HB40 একটি ড্রোন পাওয়ার কম্বো যা একটি মোটর, FOC ESC, এবং প্রপেলারকে একত্রিত করে উচ্চ-ক্ষমতাসম্পন্ন মাল্টি-রোটর এবং e-VTOL অ্যাপ্লিকেশনের জন্য। প্রতিটি রোটর 40 কেজি অব্যাহত থ্রাস্টের জন্য সুপারিশ করা হয়েছে, মোটরের সর্বাধিক শক্তি 19136 W এবং সর্বাধিক থ্রাস্ট 95.3 কেজি পর্যন্ত। সুপারিশকৃত অপারেটিং ভোল্টেজের পরিসীমা 100-600V।
মূল বৈশিষ্ট্য
- একীভূত প্রপালশন কম্বো: মোটর + ESC + প্রপেলার
- উচ্চ-ক্ষমতাসম্পন্ন মাল্টি-রোটর / e-VTOL প্ল্যাটফর্ম এবং ভারী পে-লোড উত্তোলনকারী ড্রোনের জন্য ডিজাইন করা
- উচ্চ-মানের বিমান-গ্রেড অ্যালুমিনিয়াম নির্মাণ
- স্থিতিশীল ঘূর্ণন এবং অ্যান্টি-ফল বৈশিষ্ট্যের জন্য জাপানি বেয়ারিং
- উচ্চ-কার্যক্ষমতা বক্র চুম্বক; উচ্চ তাপমাত্রার অপারেশনের জন্য রেট করা (কার্যক্ষমতা 5% বৃদ্ধি)
- ESC সুরক্ষা স্তর: IP67
স্পেসিফিকেশন
মোটর ডেটা (ম্যাড M50C35 EEE V2.0)
| RPM/V | 9 KV |
| মোটর আকার | D:191 x 94 mm |
| অভ্যন্তরীণ প্রতিরোধ | 174.5 mΩ |
| লোড ছাড়া বর্তমান | 0.92A / 30V |
| মোটর ওজন | 4200 g |
| নমিনাল ভোল্টেজ | 354V~400V |
| কেবলের দৈর্ঘ্য | 150 mm (বিস্তৃত ইনামেল তার) |
| সর্বাধিক বর্তমান | 53.2 A |
| সর্বাধিক শক্তি | 19136 W |
| সর্বাধিক থ্রাস্ট | 95.৩ কেজি |
| প্রস্তাবিত অব্যাহত থ্রাস্ট | ৪০ কেজি |
| শাফট ব্যাস | ইনচ: ২৫ মিমি |
| স্টেটর | তাইওয়ান / অ্যান্টিকোরোসিভ |
| মাউন্টিং প্যাটার্ন | Ø80-M6x6; Ø50-M6x6; Ø32-M4x4; Ø50-Ø6.2x6 |
ইএসসি ডেটা (SineSic Pro 80A 16KW (150V~435V))
| আকার (এল*ডব্লিউ*এইচ) | ১৯৭.০*৮৮.০*৫৯.৫ মিমি |
| ওজন | ১৪০০ গ্রাম |
| প্রটেকশন লেভেল | আইপি৬৭ |
| অব্যাহত কারেন্ট | ৮০এ (ভালো কুলিংয়ের অধীনে) |
| তাত্ক্ষণিক কারেন্ট | ১৫০এ (ভালো কুলিংয়ের অধীনে) |
| প্রস্তাবিত ব্যাটারি | ৯৬~১০০এস লিপো |
| পিডব্লিউএম ইনপুট সিগন্যাল ভোল্টেজ | ৩।3V/5V |
| কেবলের দৈর্ঘ্য (ইনপুট) | 690 মিমি (10AWG সিলিকন নমনীয় তার) |
| কেবলের দৈর্ঘ্য (আউটপুট) | 600 মিমি (10AWG সিলিকন নমনীয় তার) |
| কেবলের দৈর্ঘ্য (সিগন্যাল) | 1250 মিমি (9-কোর PVC নমনীয় তার) |
| কেবলের দৈর্ঘ্য (LED তার) | 155 মিমি (4-কোর PVC নমনীয় তার জলরোধী সংযোগকারী সহ) |
| তার সংযোগ / সংযোগকারী | আউটপুট U/V/W; লাল V+; কালো V-; PWM ইনপুট (GND কালো, PWM ইনপুট সাদা); 12V/1A আউটপুট (লাল); CAN1/CAN2 হারনেস |
প্রপেলার ডেটা (CB2 64X20 MATT)
| আকার | 64x20 (1625.৬ x ৫০৮মিমি) |
| উপাদান | উচ্চ মানের কার্বন ফাইবার + রেজিন |
| প্রকার | স্থির |
| একক ওজন | ৮৮৫ গ্রাম |
| প্রপেলার মাউন্টিং হোল | Ø৫০মিমি; Ø২৫মিমি; M6 |
পরীক্ষার তথ্য

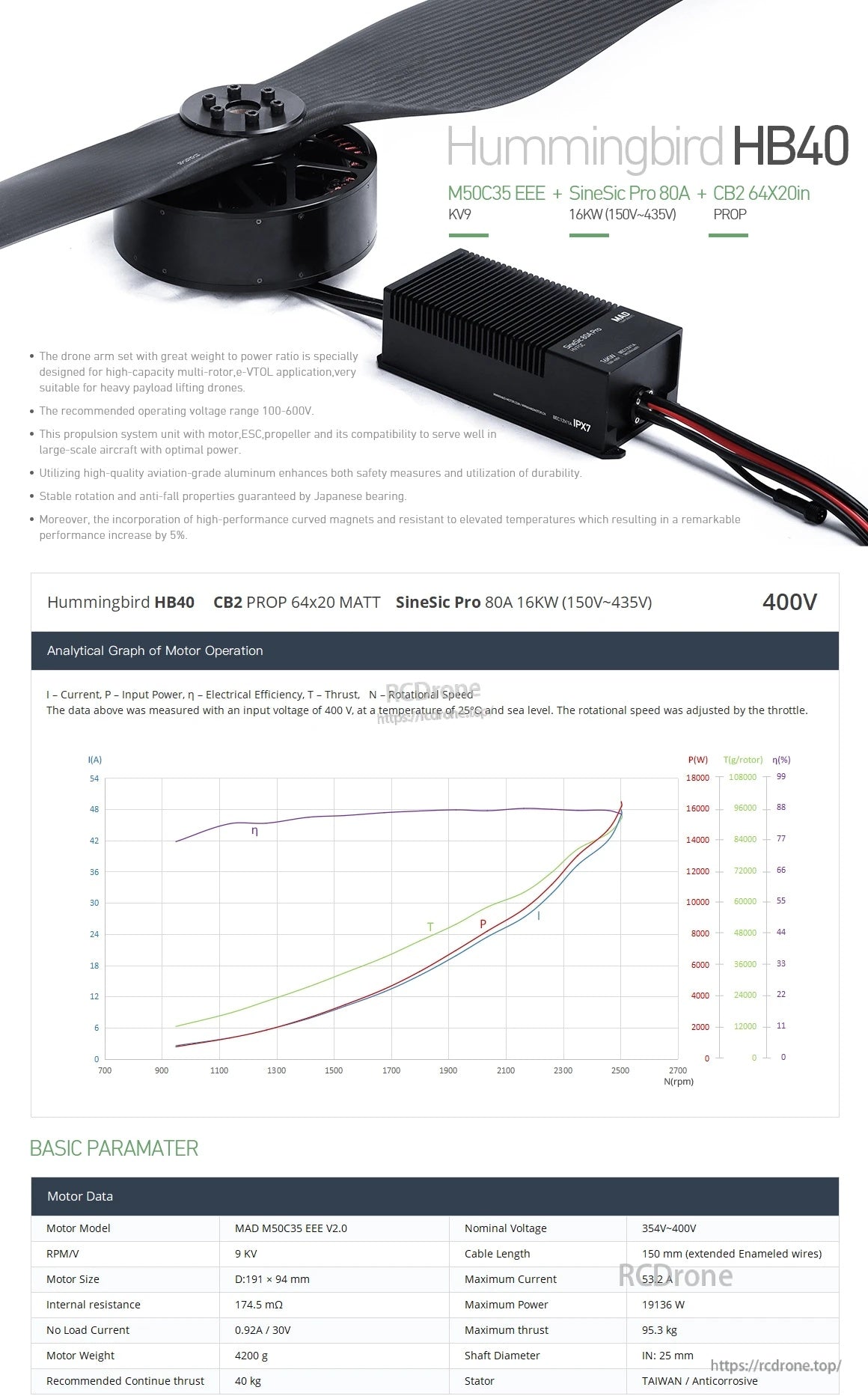

বিশ্লেষণাত্মক গ্রাফের তথ্য ৪০০ ভোল্ট ইনপুট ভোল্টেজে, ২৫°C তাপমাত্রায় এবং সমুদ্রপৃষ্ঠে পরিমাপ করা হয়েছে। নিচের পরীক্ষার টেবিলগুলি ৩৫৪ ভি এবং ৪০০ ভি এর জন্য প্রদান করা হয়েছে।
৩৫৪ভি
| থ্রোটল [%] | ভোল্টেজ [V] | কারেন্ট [A] | ইনপুট পাওয়ার [W] | আউটপুট পাওয়ার [W] | টর্ক [Nxm] | RPM | থ্রাস্ট [gf] | কার্যকারিতা [%] | কার্যকারিতা [gf/W] |
|---|---|---|---|---|---|---|---|---|---|
| ৩০ | ৩৫৩.৭১ | ২.৭৮ | ৯৮৩.৩ | ৭৯২.১ | ৭।774 | 973 | 12111 | 80.6 | 12.3 |
| 35 | 353.71 | 4.49 | 1588.2 | 1326.2 | 11.307 | 1120 | 17875 | 83.5 | 11.3 |
| 40 | 353.71 | 6.19 | 2189.5 | 1880.2 | 14.082 | 1275 | 22172 | 85.9 | 10.1 |
| 45 | 353.73 | 8.95 | 3165.9 | 2770.6 | 18.632 | 1420 | 29165 | 87.5 | 9.2 |
| 50 | 353.7 | 11.21 | 3965.9 | 3469.9 | 21.405 | 1548 | 34221 | 87.5 | 8.6 |
| 55 | 353.66 | ১৪.৬৭ | ৫১৮৮.২ | ৪৫৮৭.০ | ২৬.০৭৩ | ১৬৮০ | ৪০০২৬ | ৮৮.৪ | ৭.৭ |
| ৬০ | ৩৫৩.৭১ | ১৮.৩ | ৬৪৭২.৯ | ৫৭৭৩.৯ | ৩০.৪৯৬ | ১৮০৮ | ৪৭৩৩০ | ৮৯.২ | ৭.৩ |
| ৬৫ | ৩৫৩.৭ | ২২.১৪ | ৭৮৩০.৯ | ৬৯৭২.৪ | ৩৪.৬৭৮ | ১৯২০ | ৫৩৬৩৫ | ৮৯ | ৬.৮ |
| ৭০ | ৩৫৩.৬৭ | ২৬.২৫ | ৯২৮৩.৮ | ৮২৯১.১ | ৩৮.৮১১ | ২০৪০ | ৬০৫২৪ | ৮৯.৩ | ৬.৫ |
| ৭৫ | ৩৫৩.৬৫ | ৩০.৬ | ১০৮২১.৭ | ৯৬০২.৯ | ৪২.৮৫১ | ২১৪০ | ৬৫৭৬৯ | ৮৮.7 | 6.1 |
| ৮০ | ৩৫৩.৫৮ | ৩৫.৮৫ | ১২৬৭৫.৮ | ১১২৯৬.১ | ৪৭.৭৩০ | ২২৬০ | ৭৩৫৩৩ | ৮৯.১ | ৫.৮ |
| ৮৫ | ৩৫৩.৫৯ | ৪০.৯৯ | ১৪৪৯৩.৭ | ১২৮০৭.৮ | ৫২.০৬৭ | ২৩৪৯ | ৮০৪৫০ | ৮৮.৪ | ৫.৬ |
| ৯০ | ৩৫৩.৬১ | ৪৭.৩৯ | ১৬৭৫৭.৬ | ১৪৮২৬.২ | ৫৭.৬২৩ | ২৪৫৭ | ৮৮২৫৮ | ৮৮.৫ | ৫.৩ |
| ৯৫ | ৩৫৩.৫৬ | ৫২.৫২ | ১৮৫৬৯.০ | ১৬১৯৯.৬ | ৬১.৬৫৬ | ২৫০৯ | ৯৪৪৬৫ | ৮৭.২ | ৫.১ |
| ১০০ | ৩৫৩.৫৪ | ৫২.২৯ | ১৮৪৮৬.৬ | ১৬১২০.0 | 61.402 | 2507 | 92769 | 87.2 | 5.0 |
400V
| থ্রোটল [%] | ভোল্টেজ [V] | কারেন্ট [A] | ইনপুট পাওয়ার [W] | আউটপুট পাওয়ার [W] | টর্ক [Nxm] | RPM | থ্রাস্ট [gf] | কার্যকারিতা [%] | কার্যকারিতা [gf/W] |
|---|---|---|---|---|---|---|---|---|---|
| 30 | 399.41 | 2.53 | 1010.5 | 774.3 | 7.791 | 949 | 12460 | 76.6 | 12.3 |
| 35 | 399.43 | 4.03 | 1609.7 | 1335.1 | 11.223 | 1136 | 17548 | 82.9 | 10.9 |
| 40 | 399.42 | 5.56 | 2220.8 | ১৮৪৬.২ | ১৩.৯৩৭ | ১২৬৫ | ২২১৬৩ | ৮৩.১ | ১০.০ |
| ৪৫ | ৩৯৯.৪৩ | ৭.৭৫ | ৩০৯৫.৬ | ২৬৩৭.০ | ১৭.৮৩৪ | ১৪১২ | ২৭৭২৫ | ৮৫.২ | ৯.০ |
| ৫০ | ৩৯৯.৪৫ | ১০.১২ | ৪০৪২.৪ | ৩৪৭০.২ | ২১.৫৩২ | ১৫৩৯ | ৩৩১২০ | ৮৫.৮ | ৮.২ |
| ৫৫ | ৩৯৯.৪ | ১২.৮৯ | ৫১৪৮.৩ | ৪৪৬৮.৭ | ২৫.৪৬১ | ১৬৭৬ | ৩৯০৬৮ | ৮৬.৮ | ৭.৬ |
| ৬০ | ৩৯৯.৪ | ১৬.০২ | ৬৩৯৮.৪ | ৫৫৯১.৬ | ২৯.৬৮১ | ১৭৯৯ | ৪৫৩১২ | ৮৭.৪ | ৭.1 |
| ৬৫ | ৩৯৯.৩৮ | ১৯.৮৩ | ৭৯১৯.৭ | ৬৯৫১.৫ | ৩৪.৪৬৬ | ১৯২৬ | ৫১৭৫৯ | ৮৭.৮ | ৬.৫ |
| ৭০ | ৩৯৯.৩৯ | ২৩.৪৬ | ৯৩৬৯.৭ | ৮১৯৪.১ | ৩৮.৪৩২ | ২০৩৬ | ৫৮৩৯০ | ৮৭.৫ | ৬.২ |
| ৭৫ | ৩৯৯.৩৯ | ২৭.২২ | ১০৮৭১.৪ | ৯৫৯৭.৯ | ৪২.৩৭৩ | ২১৬৩ | ৬৪০৩১ | ৮৮.৩ | ৫.৯ |
| ৮০ | ৩৯৯.৩৫ | ৩১.৭৯ | ১২৬৯৫.৩ | ১১১৬৮.১ | ৪৭.১৮৯ | ২২৬০ | ৭১৭২২ | ৮৮.০ | ৫.৬ |
| ৮৫ | ৩৯৯.৩৩ | ৩৭.২৮ | ১৪৮৮৭.০ | ১৩০৩৫.৮ | ৫২.949 | 2351 | 80688 | 87.6 | 5.4 |
| 90 | 399.32 | 41.96 | 16755.5 | 14677.2 | 57.067 | 2456 | 86640 | 87.6 | 5.2 |
| 95 | 399.31 | 47.01 | 18771.6 | 16201.2 | 61.785 | 2504 | 92543 | 86.3 | 4.9 |
| 100 | 399.29 | 47.92 | 19134.0 | 16489.3 | 62.909 | 2503 | 95320 | 86.2 | 5.0 |
কি অন্তর্ভুক্ত
- হামিংবার্ড HB40 পাওয়ার কম্বো: MAD M50C35 EEE V2।0 মোটর + SineSic Pro 80A 16KW (150V~435V) ESC + CB2 64x20 MATT প্রপেলার
সামঞ্জস্য পরীক্ষা (ব্যাটারি ভোল্টেজ, সংযোগকারী, তারের) এবং সহায়তার জন্য, যোগাযোগ করুন support@rcdrone.top or পরিদর্শন করুন https://rcdrone.top/.
বিস্তারিত
হামিংবার্ড HB40 পাওয়ার কম্বো একটি MAD মোটরকে 64x20 প্রপ এবং মেলানো ESC এর সাথে যুক্ত করে একটি সম্পূর্ণ ড্রাইভট্রেন সেটআপ তৈরি করে।

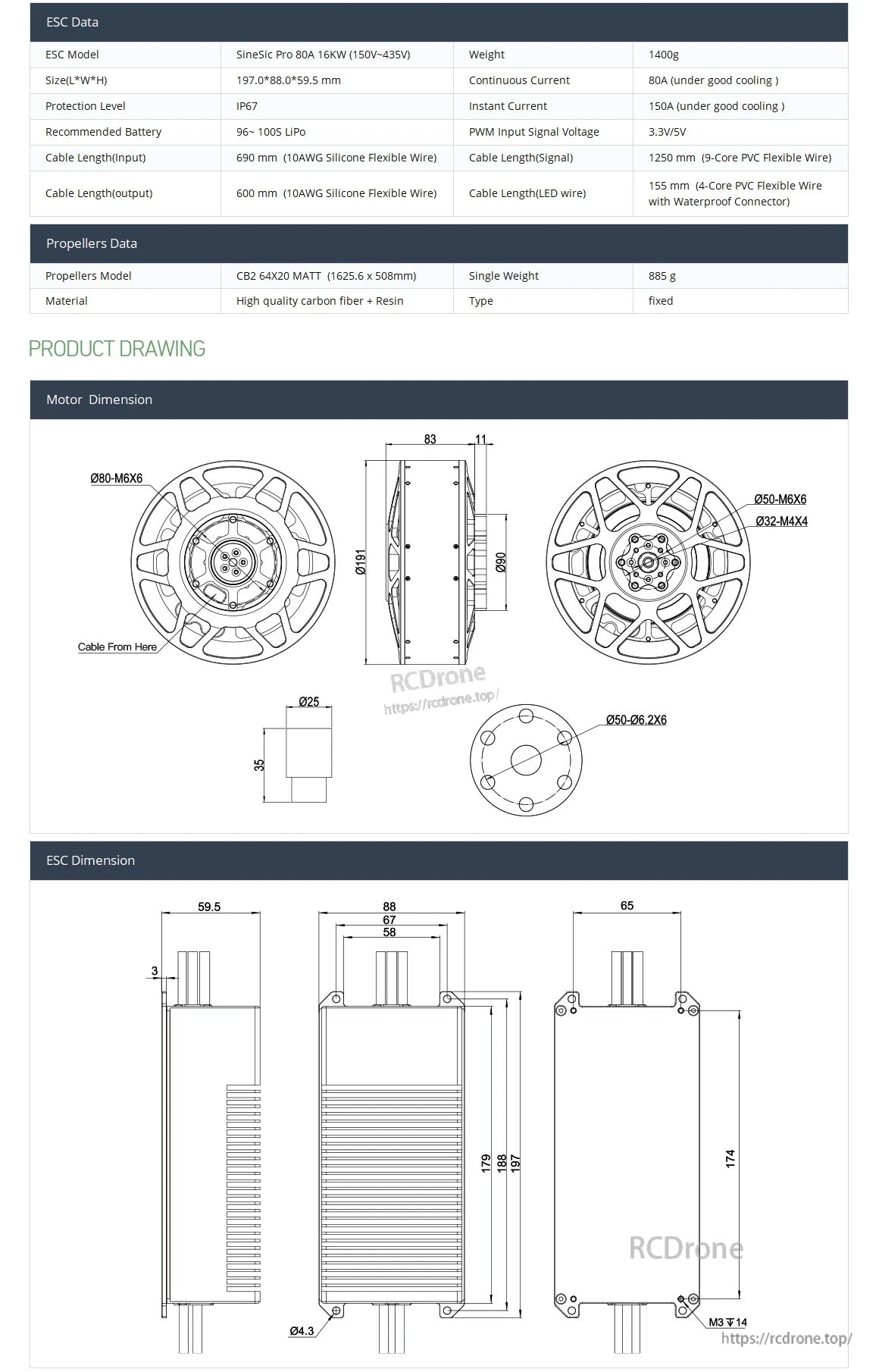

MAD হামিংবার্ড HB40 পাওয়ার কম্বোর অঙ্কনগুলিতে মোটর এবং ESC এর মাত্রা তালিকাবদ্ধ করা হয়েছে যাতে 64x20 নির্মাণে ফিটমেন্ট নিশ্চিত করতে সহায়তা করে।

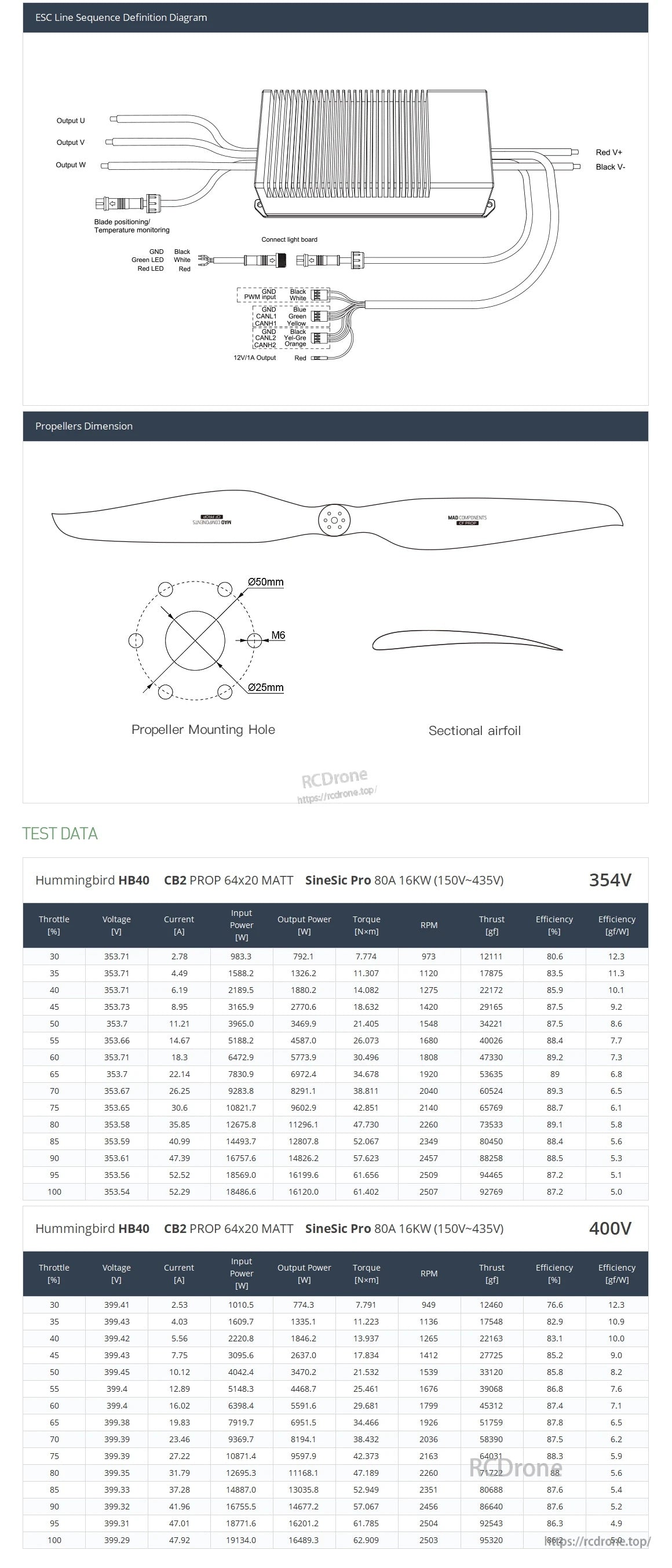

MAD হামিংবার্ড HB40 পাওয়ার কম্বোর ডকুমেন্টেশনে ESC তারের সিকোয়েন্সের বিস্তারিত, প্রপেলার মাউন্টিং মাত্রা এবং 354V এবং 400V এ কর্মক্ষমতা পরীক্ষার তথ্য অন্তর্ভুক্ত রয়েছে।
