Overview

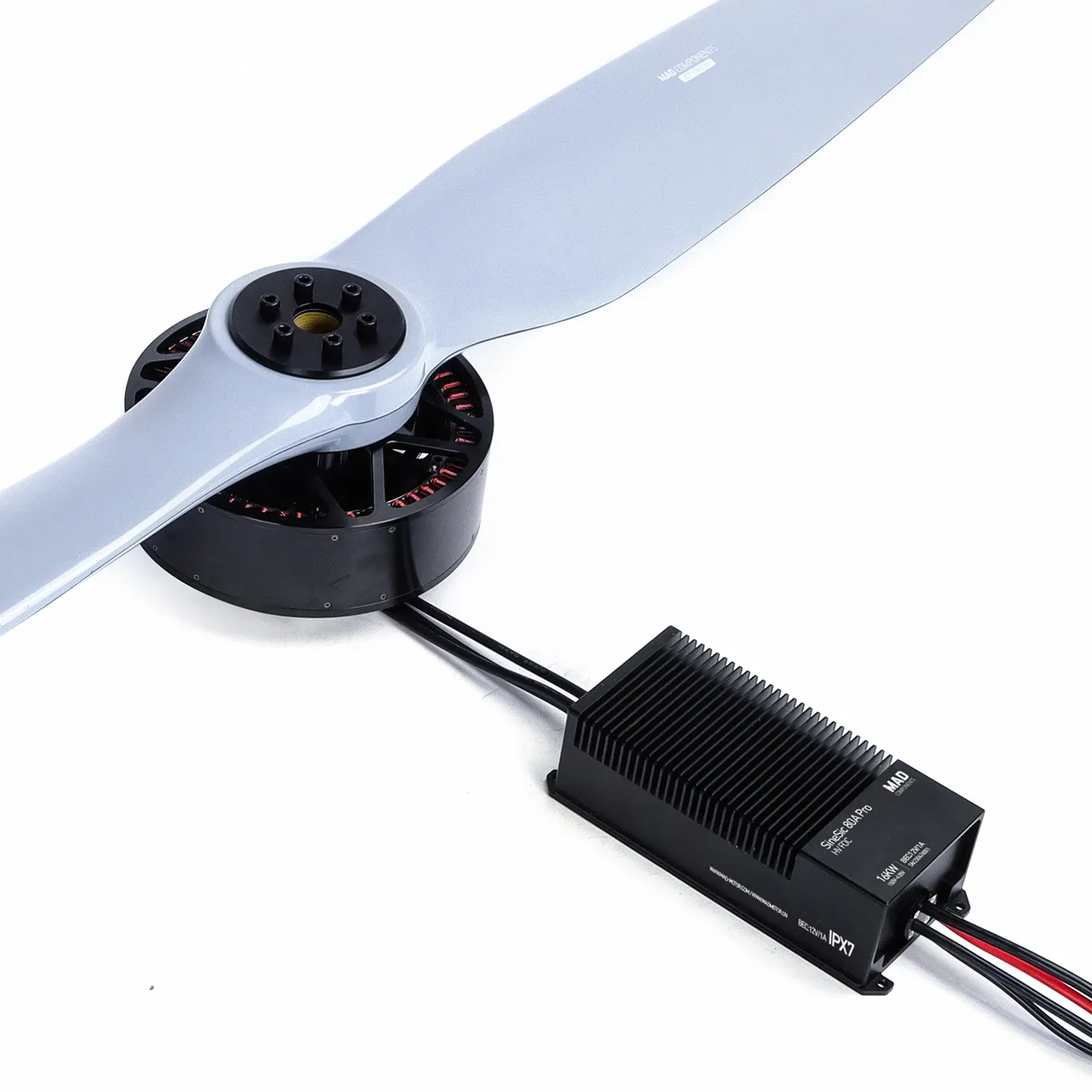

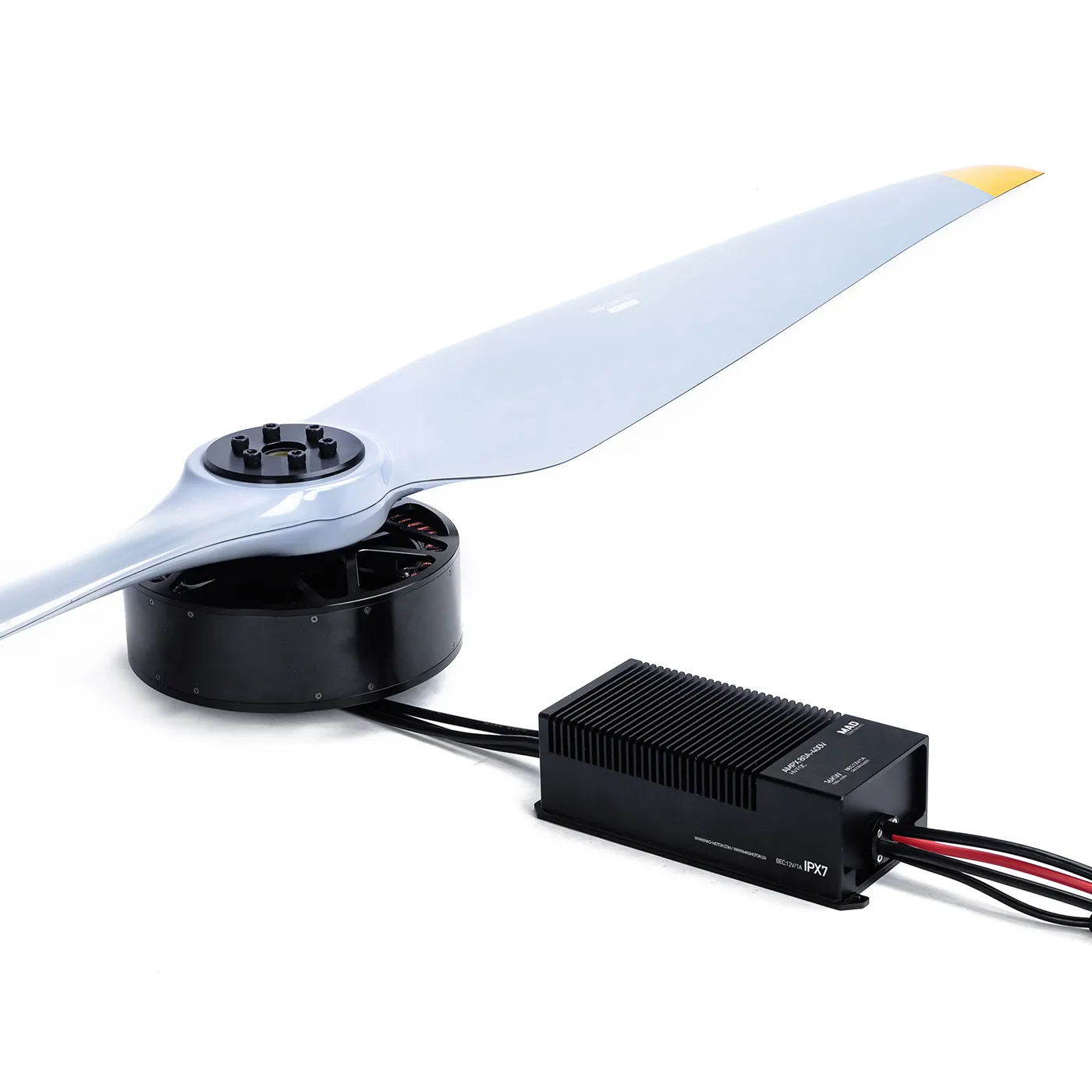

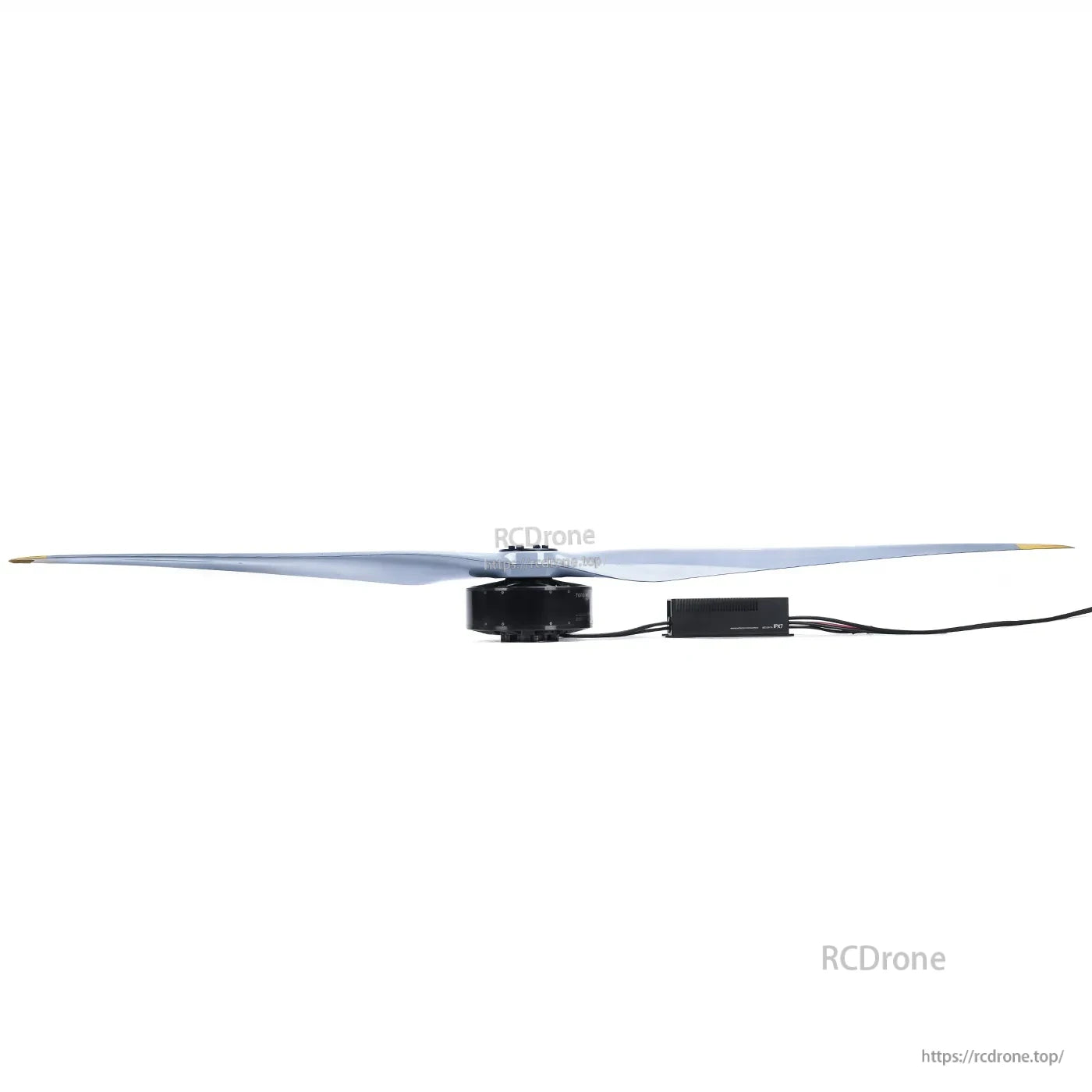

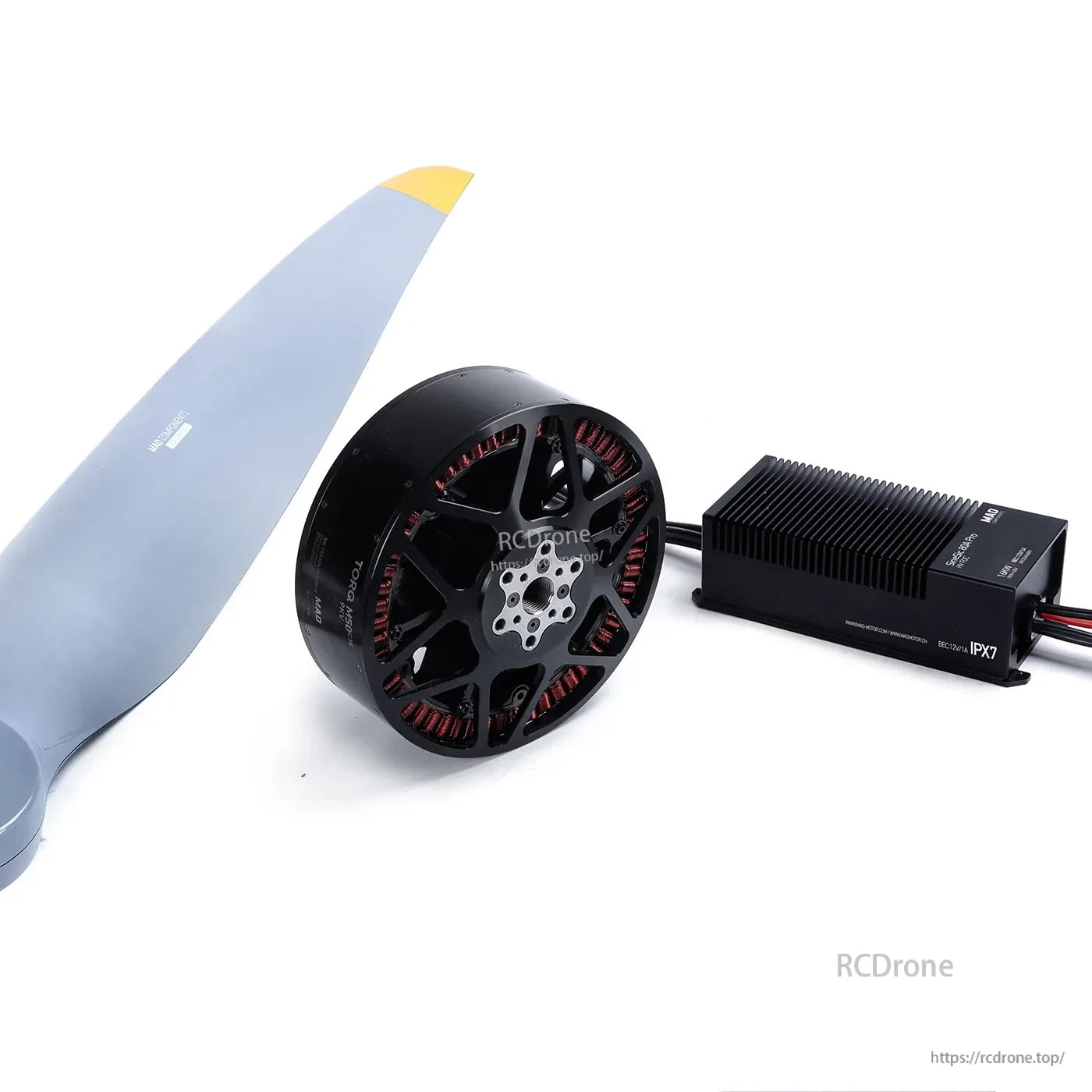

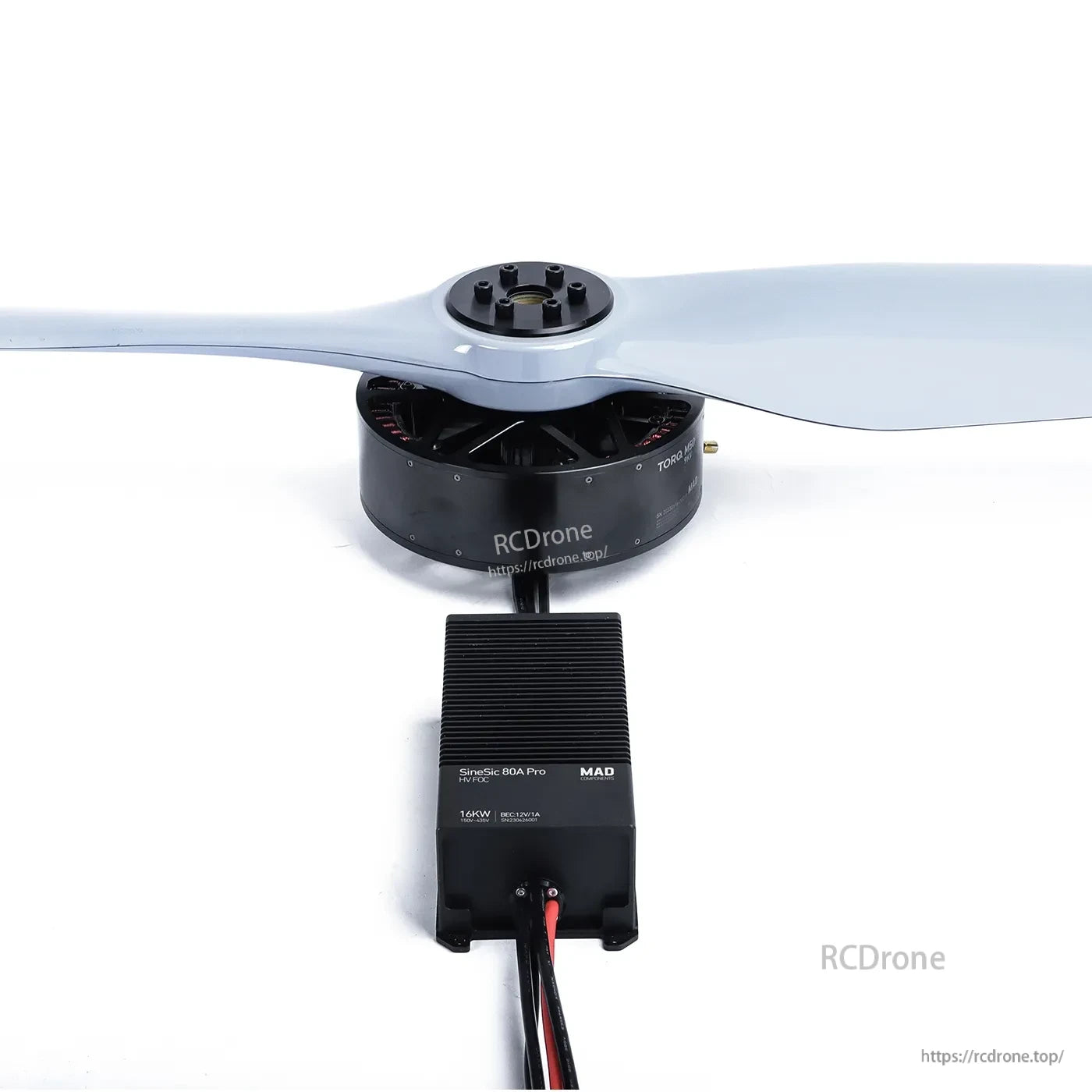

ম্যাড HB40 ড্রোন পাওয়ার কম্বো একটি মোটর, FOC ESC, এবং প্রপেলারকে একটি মেলানো প্রপালশন সিস্টেম হিসেবে সংহত করে যা বড় মাল্টি-রোটর এবং e-VTOL প্ল্যাটফর্মের জন্য। সিস্টেমটি প্রতি রোটরের জন্য 40 কেজি অবিচ্ছিন্ন থ্রাস্ট এবং 19 কিলোওয়াট সর্বাধিক শক্তির জন্য রেট করা হয়েছে, ভারী লোডের অ্যাপ্লিকেশনের জন্য। কনফিগারেশন: ম্যাড M50C35 EEE V2.0 মোটর + SineSic Pro 80A ESC + FLUXER PRO 63x22 in (গ্লসি) প্রপেলার। সুপারিশকৃত অপারেটিং ভোল্টেজ পরিসীমা: 100-600 V।
মূল বৈশিষ্ট্য
- উচ্চ ক্ষমতার মাল্টি-রোটর এবং e-VTOL অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে (ভারী পণ্য উত্তোলনের জন্য)।
- মেলানো মোটর, ESC, এবং প্রপেলার সহ সংহত প্রপালশন ইউনিট।
- সুপারিশকৃত অপারেটিং ভোল্টেজ পরিসীমা: 100-600 V।
- উচ্চ-মানের বিমান-গ্রেড অ্যালুমিনিয়াম নির্মাণ (স্থায়িত্ব-কেন্দ্রিক)।
- জাপানি বেয়ারিং দ্বারা সমর্থিত স্থিতিশীল ঘূর্ণন এবং অ্যান্টি-ফল বৈশিষ্ট্য।
- উচ্চ তাপমাত্রার প্রতিরোধের জন্য ডিজাইন করা বাঁকা চুম্বক (পারফরম্যান্স 5% বৃদ্ধি পেয়েছে বলে উল্লেখ করা হয়েছে)।
স্পেসিফিকেশন
মোটর (MAD M50C35 EEE V2.0)
| RPM/V (KV) | 9 KV |
| মোটরের আকার | D:191 x 94 mm |
| অভ্যন্তরীণ প্রতিরোধক | 174.5 mΩ |
| লোড ছাড়া বর্তমান | 0.92 A / 30 V |
| মোটরের ওজন | 4200 g |
| নমিনাল ভোল্টেজ | 354 V-400 V |
| কেবলের দৈর্ঘ্য | 150 mm (বিস্তৃত ইনামেল তার) |
| সর্বাধিক বর্তমান | 53.4 A |
| সর্বাধিক শক্তি | 19142 W |
| সর্বাধিক থ্রাস্ট | 93 kg |
| প্রস্তাবিত অব্যাহত থ্রাস্ট | 40 kg |
| শাফট ব্যাস | IN: 25 mm |
| স্টেটর | তাইওয়ান / অ্যান্টি-করোসিভ |
ESC (SineSic Pro 80A 16KW (150V~435V))
| ESC মডেল | SineSic Pro 80A 16KW (150V~435V) |
| আকার (L*W*H) | 197.0*88.0*59.5 mm |
| ওজন | 1400 g |
| রক্ষা স্তর | IP67 |
| অব্যাহত কারেন্ট | 80 A (ভাল কুলিংয়ের অধীনে) |
| তাত্ক্ষণিক কারেন্ট | 150 A (ভাল কুলিংয়ের অধীনে) |
| PWM ইনপুট সিগন্যাল ভোল্টেজ | 3.৩ ভি / ৫ ভি |
| প্রস্তাবিত ব্যাটারি | ৯৬~১০০এস লি-পো |
| কেবল দৈর্ঘ্য (ইনপুট) | ৬৯০ মিমি (১০এডব্লিউজি সিলিকন নমনীয় তার) |
| কেবল দৈর্ঘ্য (আউটপুট) | ৬০০ মিমি (১০এডব্লিউজি সিলিকন নমনীয় তার) |
| কেবল দৈর্ঘ্য (সিগন্যাল) | ১২৫০ মিমি (৯-কোর পিভিসি নমনীয় তার) |
| কেবল দৈর্ঘ্য (এলইডি তার) | ১৫৫ মিমি (৪-কোর পিভিসি নমনীয় তার জলরোধী সংযোগকারী সহ) |
প্রপেলার (ফ্লাক্সার ৬৩X২২ গ্লসি)
| প্রপেলার মডেল | ফ্লাক্সার ৬৩X২২ গ্লসি (১৬০০.২ x ৫৫৮.৮ মিমি) |
| উপাদান | উচ্চ মানের কার্বন ফাইবার + রেজিন |
| প্রকার | স্থির |
| একক ওজন | ১০৮৩ গ্রাম |
ইএসসি লাইন / সিগন্যাল সংজ্ঞা (লেবেল করা অনুযায়ী)
- শক্তি ইনপুট: লাল V+, কালো V-
- মোটর আউটপুট: আউটপুট U, আউটপুট V, আউটপুট W
- ইন্টারফেস/ফাংশন লেবেল করা: ব্লেড পজিশনিং/তাপমাত্রা মনিটরিং, লাইট বোর্ড সংযোগ, PWM ইনপুট, CAN1, CAN2, 12V/1A আউটপুট
পরীক্ষার তথ্য
বিশ্লেষণাত্মক গ্রাফ/পরীক্ষার নোটে উল্লেখ করা হয়েছে: ৪০০ V ইনপুট ভোল্টেজে, ২৫°C তাপমাত্রায় এবং সমুদ্রপৃষ্ঠে পরিমাপ করা ডেটা; থ্রোটল দ্বারা ঘূর্ণন গতি সমন্বয় করা হয়েছে।
৩৫৪ ভি টেস্ট টেবিল
| থ্রোটল [%] | ভোল্টেজ [V] | কারেন্ট [A] | ইনপুট পাওয়ার [W] | আউটপুট পাওয়ার [W] | টর্ক [N*m] | RPM | থ্রাস্ট [gf] | কার্যকারিতা [%] | কার্যকারিতা [gf/W] |
|---|---|---|---|---|---|---|---|---|---|
| ৩০ | ৩৫৩.৬৮ | ৩.০৯ | ১০৯২.৯ | ৯০৮.৪ | ৮.৯৬১ | ৯৬৮ | ১২২৭০ | ৮৩.১ | ১১.২ |
| ৩৫ | ৩৫৩.৬৯ | ৪.৬৮ | ১৬৫৫.৩ | ১৪১৮.৯ | ১১.৯৮০ | ১১৩১ | ১৭০৬৩ | ৮৫.৭ | ১০.৩ |
| ৪০ | ৩৫৩.৬৬ | ৬.৬৫ | ২৩৫১.৮ | ২০৩৯.২ | ১৫.২১৩ | ১২৮০ | ২২,০০৮ | ৮৬.৭ | ৯।4 |
| ৪৫ | ৩৫৩.৭ | ৯.১৬ | ৩২৩৯.৯ | ২৮২০.৬ | ১৮.৯৬৮ | ১৪২০ | ২৭৭৭৯ | ৮৭.১ | ৮.৬ |
| ৫০ | ৩৫৩.৬৩ | ১২.১ | ৪২৭৮.৯ | ৩৭৬৮.৫ | ২৩.০৬৮ | ১৫৬০ | ৩৩৭৮০ | ৮৮.১ | ৭.৯ |
| ৫৫ | ৩৫৩.৬৮ | ১৫.৩৫ | ৫৪২৯.০ | ৪৮০১.৪ | ২৭.১১৪ | ১৬৯১ | ৪০৩৫২ | ৮৮.৪ | ৭.৪ |
| ৬০ | ৩৫৩.৬৮ | ১৯.৩১ | ৬৮২৯.৬ | ৬০০৫.০ | ৩১.৬৯৯ | ১৮০৯ | ৪৬৮০১ | ৮৭.৯ | ৬.৯ |
| ৬৫ | ৩৫৩.৬২ | ২৩.৩৩ | ৮২৫০.০ | ৭২৮৪.৬ | ৩৬.024 | ১৯৩১ | ৫২৪৪৯ | ৮৮.৩ | ৬.৪ |
| ৭০ | ৩৫৩.৬৫ | ২৭.১৩ | ৯৫৯৪.৫ | ৮৪৪২.৮ | ৩৯.৫২১ | ২০৪০ | ৫৯৩৯৫ | ৮৮ | ৬.২ |
| ৭৫ | ৩৫৩.৬৮ | ৩২.১৮ | ১১৩৮১.৪ | ১০০২৬.৫ | ৪৪.৫৩৩ | ২১৫০ | ৬৬৭৫১ | ৮৮.১ | ৫.৯ |
| ৮০ | ৩৫৩.৫৯ | ৩৭.৫৫ | ১৩২৭৭.৩ | ১১৭০৫.৬ | ৪৯.৪৮২ | ২২৫৯ | ৭৪৩৬৫ | ৮৮.২ | ৫.৬ |
| ৮৫ | ৩৫৩.৫৬ | ৪৪.১২ | ১৫৫৯৯.১ | ১৩৬১৩.২ | ৫৫.৩৪১ | ২৩৪৯ | ৮২১৭৪ | ৮৭.৩ | ৫.৩ |
| ৯০ | ৩৫৩.59 | 49.34 | 17446.4 | 15225.8 | 59.321 | 2451 | 87230 | 87.3 | 5.0 |
| 95 | 353.59 | 54.14 | 19143.4 | 16569.6 | 63.520 | 2491 | 94370 | 86.6 | 4.9 |
| 100 | 353.59 | 53.4 | 18881.7 | 16349.4 | 62.701 | 2490 | 92954 | 86.6 | 4.9 |
৪০০ ভি টেস্ট টেবিল
| থ্রোটল [%] | ভোল্টেজ [V] | কারেন্ট [A] | ইনপুট পাওয়ার [W] | আউটপুট পাওয়ার [W] | টর্ক [N*m] | RPM | থ্রাস্ট [gf] | কার্যকারিতা [%] | কার্যকারিতা [gf/W] |
|---|---|---|---|---|---|---|---|---|---|
| ৩০ | ৩৯৯.৩৯ | ২.৭২ | ১০৮৬.৩ | ৮৯৭.২ | ৮.৮৬৯ | ৯৬৬ | ১২২৪৮ | ৮২.৬ | ১১.৩ |
| ৩৫ | ৩৯৯.৪৪ | ৪.১৮ | ১৬৬৯.৭ | ১৩৮৪.৭ | ১১.৮৫৯ | ১১১৫ | ১৬৮২৩ | ৮২.৯ | ১০.১ |
| ৪০ | ৩৯৯.৩৯ | ৫.৯৯ | ২৩৯২.৩ | ২০৫৭.৪ | ১৫.313 | 1283 | 21335 | 86 | 8.9 |
| 45 | 399.42 | 8.39 | 3351.1 | 2851.2 | 19.448 | 1400 | 28333 | 85.1 | 8.5 |
| 50 | 399.42 | 10.9 | 4353.7 | 3761.3 | 23.143 | 1552 | 33868 | 86.4 | 7.8 |
| 55 | 399.41 | 13.35 | 5332.4 | 4634.4 | 26.264 | 1685 | 39527 | 86.9 | 7.4 |
| 60 | 399.37 | 16.88 | 6741.4 | 5872.9 | 31.105 | 1803 | 45995 | 87.1 | 6.8 |
| 65 | 399.41 | 20.33 | 8120.0 | 7098.4 | 35.140 | 1929 | 52180 | 87.4 | 6.4 |
| 70 | 399.38 | 24.38 | 9736.9 | 8554.7 | 40.045 | 2040 | 59592 | 87.9 | 6.1 |
| 75 | 399.34 | 28.8 | 11501.0 | 10049.6 | 44.698 | 2147 | 66446 | 87.4 | 5.8 |
| 80 | 399.37 | 33.23 | 13271.1 | 11517.0 | 49.098 | 2240 | 72801 | 86.8 | 5.5 |
| 85 | 399.37 | 38.37 | 15323.8 | 13225.2 | 53.764 | 2349 | 79231 | 86.3 | 5. |
| 90 | 399.34 | 44.67 | 17838.5 | 15257.3 | 59.982 | 2429 | 89785 | 85.5 | 5.0 |
| 95 | 399.31 | 48.16 | 19230.8 | 16481.5 | 62.829 | 2505 | 93588 | 85.7 | 4.9 |
| 100 | 399.3 | 47.94 | 19142.4 | 16391.8 | 62.462 | 2506 | 92356 | 85.6 | 4.8 |
কি অন্তর্ভুক্ত
- MAD M50C35 EEE V2.0 মোটর (9 KV)
- সাইনসিক প্রো 80A ESC (16KW, 150V~435V)
- ফ্লাক্সার প্রো 63x22 গ্লসি কার্বন ফাইবার প্রপেলার
অ্যাপ্লিকেশন
- বৃহৎ মাল্টি-রোটর ড্রোন
- ই-ভিটোল প্ল্যাটফর্ম
- ভারী-লোড এয়ারিয়াল প্ল্যাটফর্ম
- ডেলিভারি ড্রোন এবং শহুরে মোবিলিটি ধারণা
একত্রিতকরণ/নির্বাচন প্রশ্নের জন্য যোগাযোগ করুন support@rcdrone.top or পরিদর্শন করুন https://rcdrone.top/.
বিস্তারিত

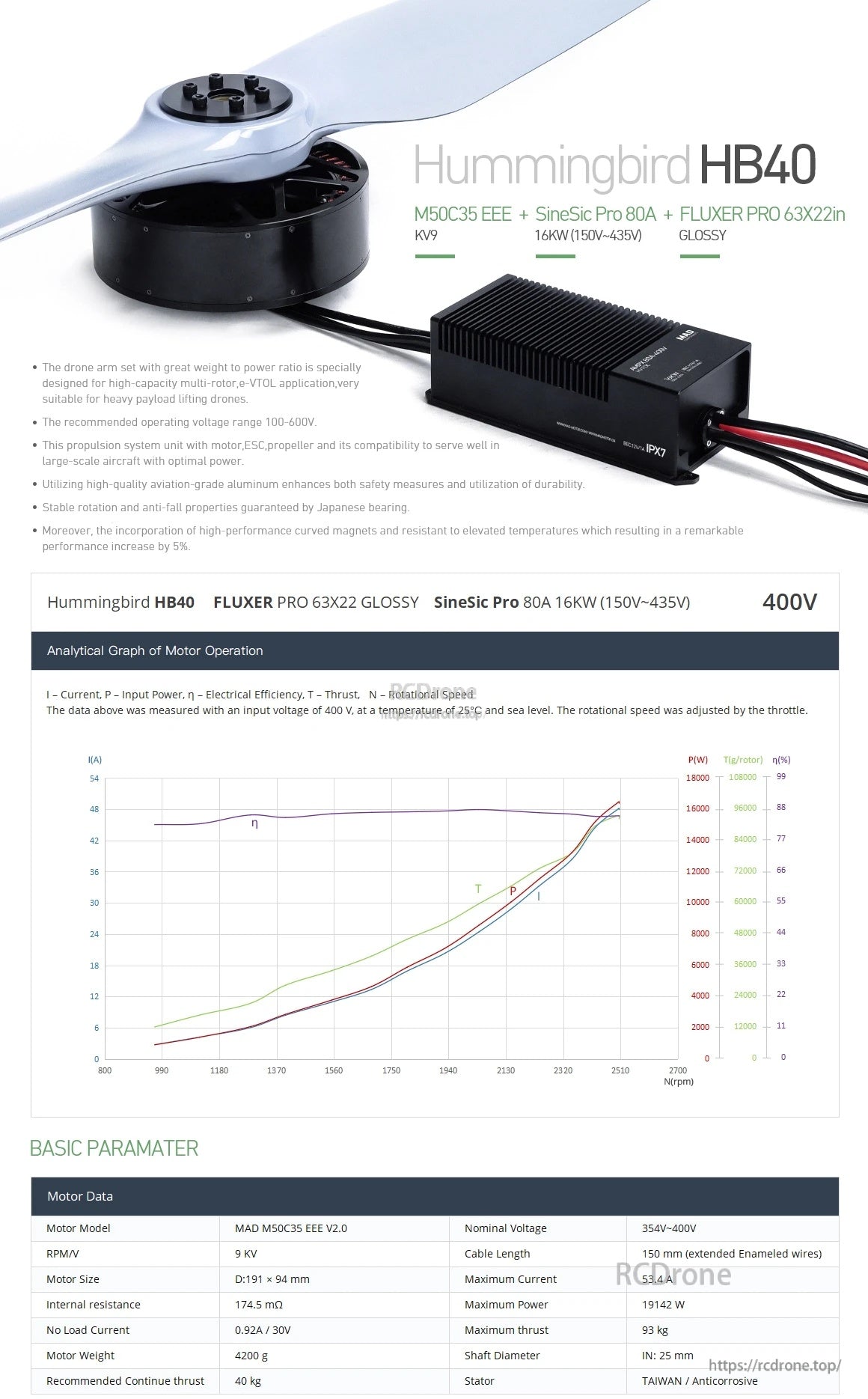

ম্যাড হামিংবার্ড HB40 পাওয়ার কম্বো একটি ড্রোন মোটর এবং ESC কে একটি স্পেক শীটের সাথে যুক্ত করে যা মৌলিক প্যারামিটার এবং কর্মক্ষমতা বক্ররেখা অন্তর্ভুক্ত করে।

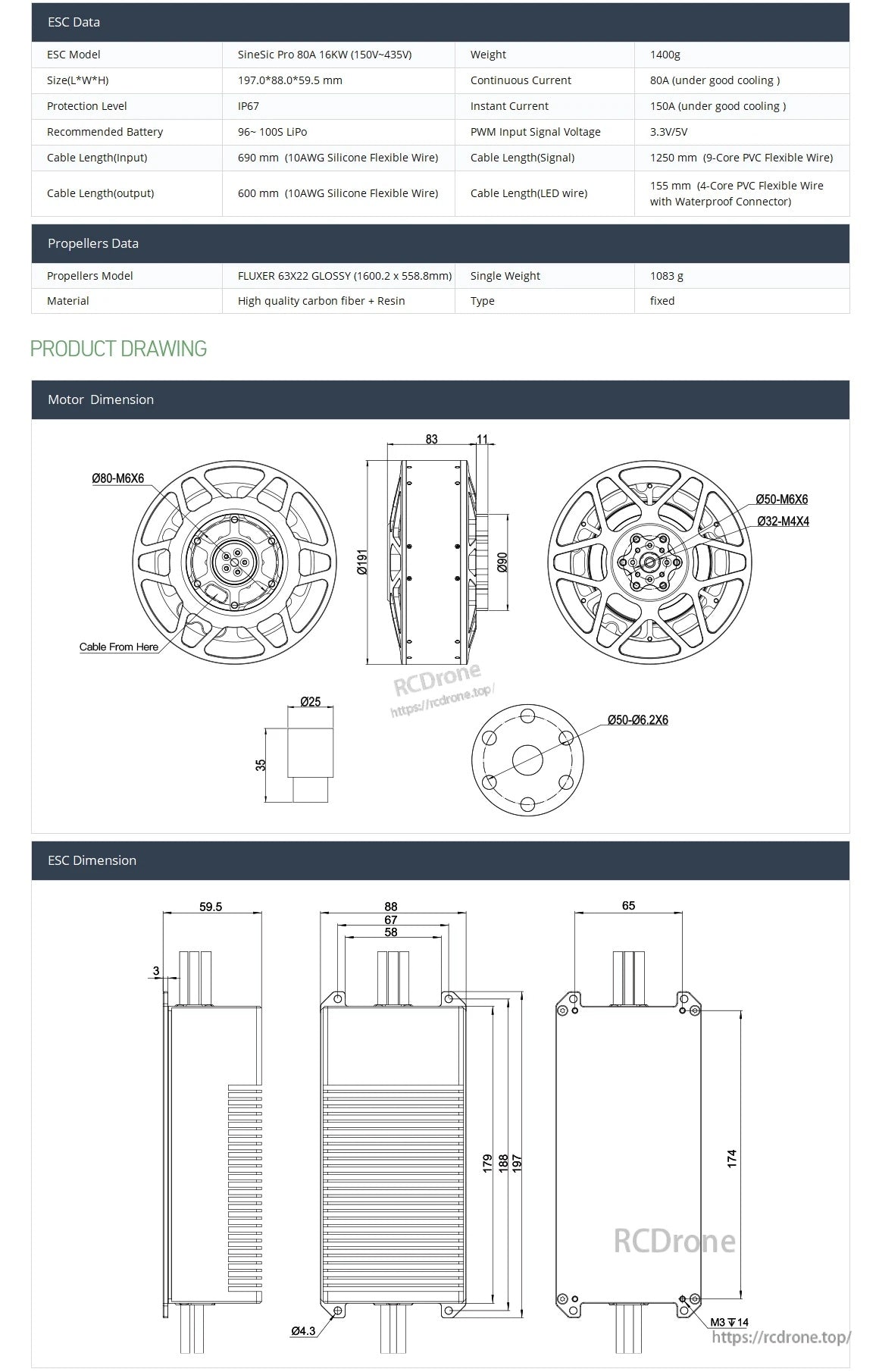

ম্যাড HB40 ড্রোন পাওয়ার কম্বো ডকুমেন্টেশন মোটর এবং ESC মাত্রা ডায়াগ্রাম অন্তর্ভুক্ত করে যা মাউন্টিং, স্ট্যাক লেআউট এবং ওয়ায়ারিং পরিকল্পনা করতে সহায়তা করে।

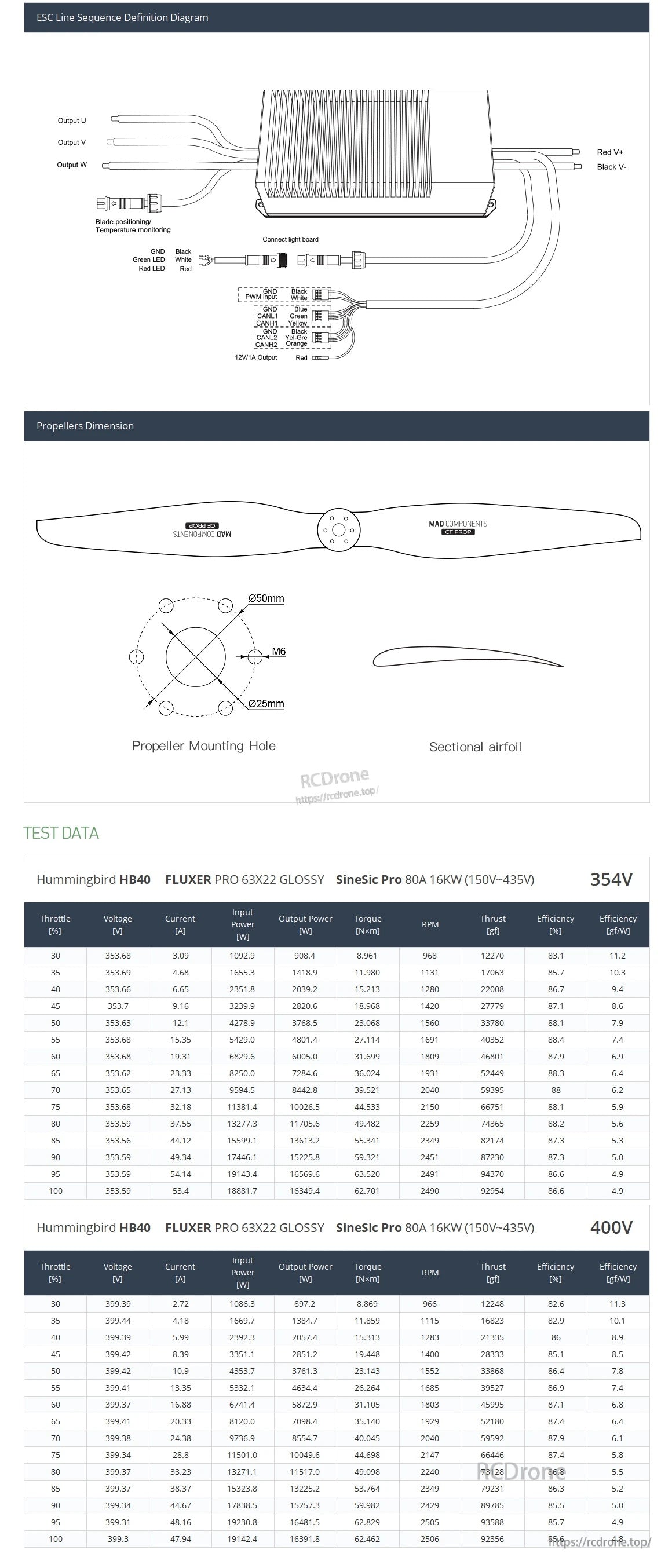

ম্যাড HB40 ড্রোন পাওয়ার কম্বো একটি পরিষ্কার ESC ওয়ায়ারিং লেআউট, প্রপেলার মাউন্টিং পরিমাপ এবং সেটআপ এবং টিউনিংয়ের জন্য রেফারেন্স টেস্ট ডেটা অন্তর্ভুক্ত করে।
