Overview
ম্যাড HB60-64X20 ড্রোন পাওয়ার কম্বো (হামিংবার্ড HB60) একটি সমন্বিত প্রপালশন সেট যা মোটর, FOC ESC, এবং প্রপেলারকে একত্রিত করে উচ্চ ক্ষমতার মাল্টি-রোটর এবং e-VTOL প্ল্যাটফর্মের জন্য। এই কম্বোটি 60 কেজি পরামর্শিত অবিচল থ্রাস্ট প্রদান করতে ডিজাইন করা হয়েছে এবং এর সর্বাধিক শক্তি মান 24637 W (24 kW ক্লাস) সমর্থন করে। পরামর্শিত কার্যকরী ভোল্টেজ পরিসীমা: 100-600V।
মূল বৈশিষ্ট্য
- দারুণ ওজন-থেকে-শক্তি অনুপাত, ভারী পণ্য উত্তোলনের জন্য উচ্চ ক্ষমতার মাল্টি-রোটর এবং e-VTOL অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে।
- মোটর, ESC, এবং প্রপেলার সহ সমন্বিত প্রপালশন সিস্টেম ইউনিট বৃহৎ আকারের বিমানগুলির জন্য সর্বাধিক শক্তির সাথে।
- টেকসইতার জন্য বিমান-গ্রেড অ্যালুমিনিয়াম নির্মাণ।
- স্থিতিশীল ঘূর্ণন এবং অ্যান্টি-ফল বৈশিষ্ট্যের জন্য জাপানি বেয়ারিং।
- উচ্চ-কার্যকারিতা বাঁকা চুম্বক যা উচ্চ তাপমাত্রার বিরুদ্ধে প্রতিরোধ করার জন্য ডিজাইন করা হয়েছে (পারফরম্যান্স 5% বৃদ্ধি noted)।
একীকরণ এবং সামঞ্জস্য প্রশ্নের জন্য (ব্যাটারি, তার, মাউন্টিং), যোগাযোগ করুন https://rcdrone.top/ অথবা support@rcdrone.top.
স্পেসিফিকেশন
কম্বো কনফিগারেশন
- মোটর: MAD M50C60 IPE (KV10)
- ESC: SineSic Pro 80A 16KW (150V~435V)
- প্রপেলার: CB2 64x20 ইঞ্চি (MATT)
মোটর ডেটা
| মোটর মডেল | MAD M50C60 IPE V1.0 | নমনীয় ভোল্টেজ | 354V-400V |
| RPM/V | 10 KV | কেবল দৈর্ঘ্য | 150 মিমি (বিস্তৃত ইনামেল তার) |
| মোটর আকার | D:196 x 118.5 মিমি | সর্বাধিক কারেন্ট | 68.3A |
| অভ্যন্তরীণ প্রতিরোধ | 65 mΩ | সর্বাধিক শক্তি | 24637W |
| লোড মুক্ত কারেন্ট | 1.5A / 30V | সর্বাধিক থ্রাস্ট | 114.৪ কেজি |
| মোটর ওজন | ৭২০০ গ্রাম | শাফট ব্যাস | ইনচি: ২৫ মিমি |
| প্রস্তাবিত অব্যাহত থ্রাস্ট | ৬০ কেজি | স্টেটর | তাইওয়ান / অ্যান্টিকোরোসিভ |
ইএসসি ডেটা
| ইএসসি মডেল | সাইনসিক প্রো ৮০এ ১৬কেএ (১৫০ভি~৪৩৫ভি) | ওজন | ১৪০০গ্রাম |
| আকার (এল*ডব্লিউ*এইচ) | ১৯৭.০*৮৮.০*৫৯.৫ মিমি | অব্যাহত কারেন্ট | ৮০এ (ভালো কুলিংয়ের অধীনে) |
| প্রটেকশন লেভেল | আইপি৬৭ | তাত্ক্ষণিক কারেন্ট | ১৫০এ (ভালো কুলিংয়ের অধীনে) |
| প্রস্তাবিত ব্যাটারি | ৯৬~১০০এস লিপো | পিডব্লিউএম ইনপুট সিগন্যাল ভোল্টেজ | ৩।3V/5V |
| কেবলের দৈর্ঘ্য (ইনপুট) | 690 মিমি (10AWG সিলিকন নমনীয় তার) | কেবলের দৈর্ঘ্য (সিগন্যাল) | 1250 মিমি (9-কোর PVC নমনীয় তার) |
| কেবলের দৈর্ঘ্য (আউটপুট) | 600 মিমি (10AWG সিলিকন নমনীয় তার) | কেবলের দৈর্ঘ্য (LED তার) | 155 মিমি (4-কোর PVC নমনীয় তার জলরোধী সংযোগকারী সহ) |
প্রপেলার ডেটা
| প্রপেলার মডেল | CB2 64X20 MATT (1625.6 x 508মিমি) | একক ওজন | 885 গ্রাম |
| উপাদান | উচ্চ মানের কার্বন ফাইবার + রেজিন | প্রকার | স্থির |

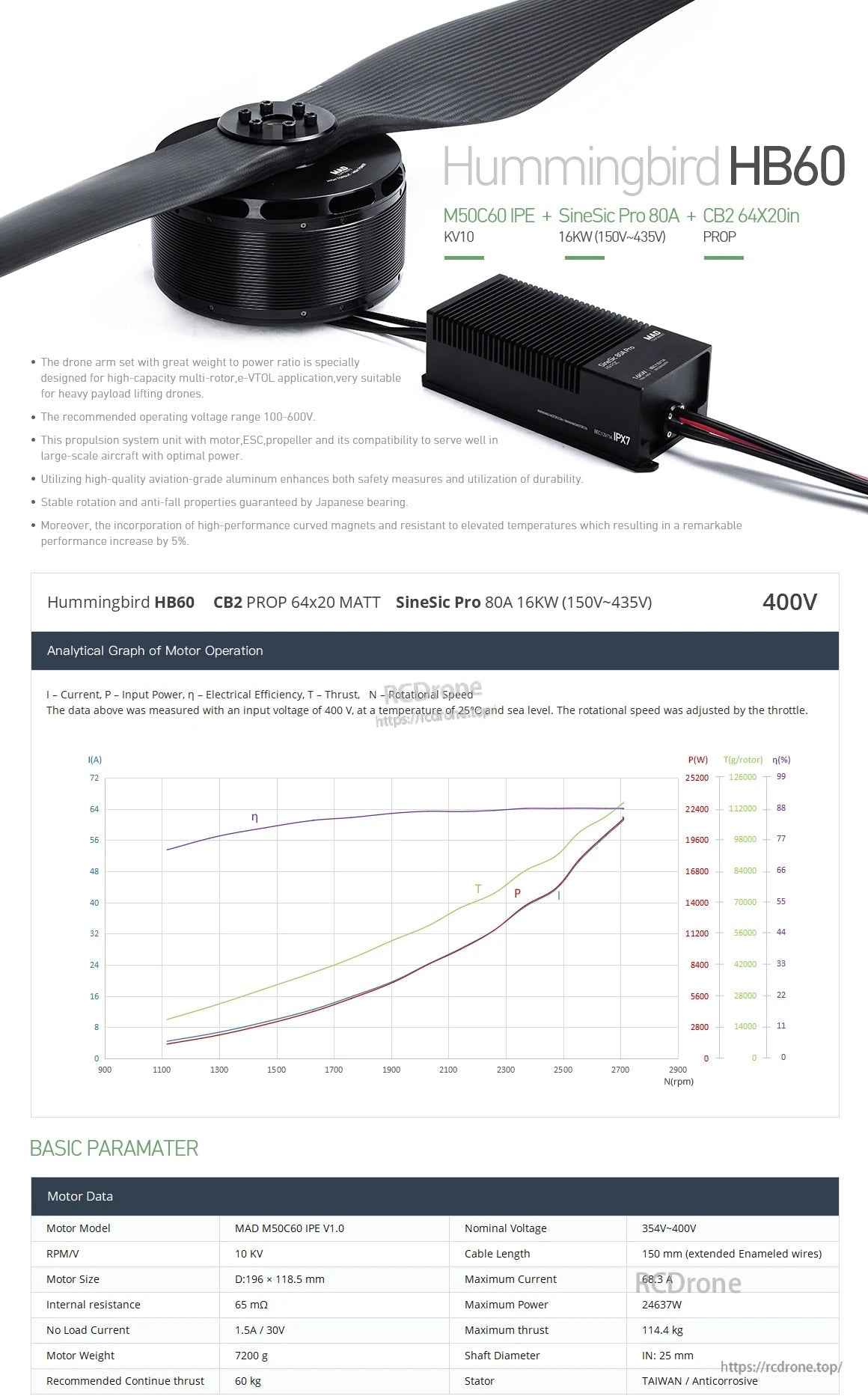

মোটর কার্যক্রমের বিশ্লেষণাত্মক গ্রাফ (400V)
I = কারেন্ট, P = ইনপুট পাওয়ার, η = বৈদ্যুতিক দক্ষতা, T = থ্রাস্ট, N = ঘূর্ণন গতি।ডেটা ইনপুট ভোল্টেজ 400 V, তাপমাত্রা 25°C, সমুদ্রপৃষ্ঠে পরিমাপ করা হয়েছে; রোটেশনাল স্পিড থ্রোটল দ্বারা সমন্বয় করা হয়েছে।
আকার& ইন্টারফেস
মোটর আকার (লেবেল করা অনুযায়ী)
- 120.5
- 11
- Ø194
- Ø196
- Ø70
- Ø25; 35
- Ø50-M6X6
- Ø80-M6X6
- Ø50-Ø6.2X6
ESC আকার (লেবেল করা অনুযায়ী)
- 59.5; 88; 65
- 67; 58
- 179; 189; 197
- 174
- Ø4.3
- M3*14
- 3

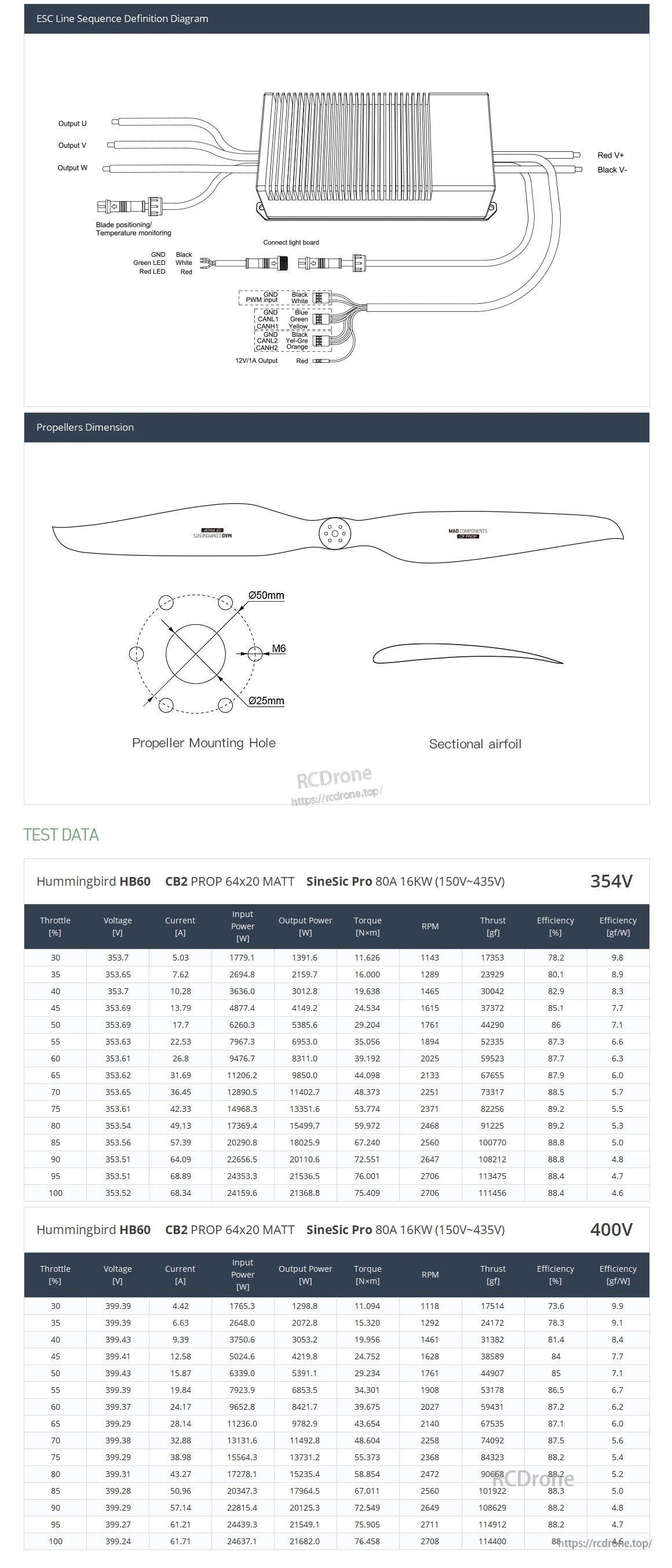

ESC লাইন সিকোয়েন্স সংজ্ঞা (লেবেল করা অনুযায়ী)
- আউটপুট: আউটপুট U, আউটপুট V, আউটপুট W
- পাওয়ার ইনপুট: লাল V+, কালো V-
- ব্লেড পজিশনিং / তাপমাত্রা মনিটরিং
- লাইট বোর্ড সংযুক্ত করুন: GND (কালো), সবুজ LED (সাদা), লাল LED (লাল)
- PWM ইনপুট: GND (কালো), PWM ইনপুট (সাদা)
- CAN ওয়্যারিং: CAN1 (নীল), CAN1H (সবুজ), CAN1L (হলুদ), CAN2H (বেগুনি), CAN2L (কমলা)
- 12V/1A আউটপুট (লাল)
প্রপেলার মাউন্টিং হোল (লেবেল করা অনুযায়ী)
- Ø50mm
- M6
- Ø25mm
টেস্ট ডেটা
354V টেস্ট ডেটা
| থ্রটল [%] | ভোল্টেজ [V] | কারেন্ট [A] | ইনপুট পাওয়ার [W] | আউটপুট পাওয়ার [W] | টর্ক [N*m] | RPM | থ্রাস্ট [gf] | কার্যকারিতা [%] | কার্যকারিতা [gf/W] |
| 30 | 353.7 | ৫.০৩ | ১৭৭৯.১ | ১৩৯১.৬ | ১১.৬২৬ | ১১৪৩ | ১৭৩৫৩ | ৭৮.২ | ৯.৮ |
| ৩৫ | ৩৫৩.৬৫ | ৭.৬২ | ২৬৯৪.৮ | ২১৫৯.৭ | ১৬.০০০ | ১২৮৯ | ২৩৯২৯ | ৮০.১ | ৮.৯ |
| ৪০ | ৩৫৩.৭ | ১০.২৮ | ৩৬৩৬.০ | ৩০১২.৮ | ১৯.৬৩৮ | ১৪৬৫ | ৩০০৪২ | ৮২.৯ | ৮.৩ |
| ৪৫ | ৩৫৩.৬৯ | ১৩.৭৯ | ৪৮৭৭.৪ | ৪১৪৯.২ | ২৪.৫৩৪ | ১৬১৫ | ৩৭৩৭২ | ৮৫.১ | ৭.৭ |
| ৫০ | ৩৫৩.৬৯ | ১৭.৭ | ৬২৬০.৩ | ৫৩৮৫.৬ | ২৯.204 | 1761 | 44290 | 86 | 7.1 |
| 55 | 353.63 | 22.53 | 7967.3 | 6953.0 | 35.056 | 1894 | 52335 | 87.3 | 6.6 |
| 60 | 353.61 | 26.8 | 9476.7 | 8311.0 | 39.192 | 2025 | 59523 | 87.7 | 6.3 |
| 65 | 353.62 | 31.69 | 11206.2 | 9850.0 | 44.098 | 2133 | 67655 | 87.9 | 6.0 |
| 70 | 353.65 | 36.45 | 12890.5 | 11402.7 | 48.373 | 2251 | 73317 | 88.5 | 5.7 |
| 75 | 353.61 | 42.33 | 14968.3 | 13351.6 | 53.774 | 2371 | 82256 | 89.2 | 5.5 |
| 80 | 353.54 | 49.13 | 17369.4 | 15499.7 | 59.972 | 2468 | 91225 | 89.2 | 5.3 |
| 85 | 353.56 | 57.39 | 20290.8 | 18025.9 | 67.240 | 2560 | 100770 | 88.8 | 5.0 |
| 90 | 353.51 | 64.09 | 22656.5 | 20110.6 | 72.551 | 2647 | 108212 | 88.8 | 4.8 |
| 95 | 353.51 | 68.89 | 24353.3 | 21536.5 | 76.001 | 2706 | 113475 | 88.4 | 4.7 |
| 100 | 353.52 | 68.34 | 24159.6 | 21368.8 | 75.409 | 2706 | 111456 | 88.4 | 4.6 |
400V পরীক্ষার তথ্য
| থ্রোটল [%] | ভোল্টেজ [V] | কারেন্ট [A] | ইনপুট পাওয়ার [W] | আউটপুট পাওয়ার [W] | টর্ক [N*m] | RPM | থ্রাস্ট [gf] | কার্যকারিতা [%] | কার্যকারিতা [gf/W] |
| 30 | 399.39 | 4.42 | 1765.3 | 1298.8 | 11.094 | 1118 | 17514 | 73.6 | 9.9 |
| 35 | 399.39 | 6.63 | 2648.0 | 2072.8 | 15.320 | 1292 | 24172 | 78.3 | 9.1 |
| 40 | 399.43 | 9.39 | 3750.6 | 3053.2 | 19.956 | 1461 | 31382 | 81.4 | 8.4 |
| 45 | 399.41 | 12.58 | 5024.6 | 4219.8 | 24.752 | 1628 | 38589 | 84 | 7.7 |
| 50 | 399.43 | 15.87 | 6339.0 | 5391.1 | 29.234 | 1761 | 44907 | 85 | 7.1 |
| 55 | 399.39 | 19.84 | 7923.9 | 6853.5 | 34.301 | 1908 | 53178 | 86.5 | 6.7 |
| 60 | 399.37 | 24.17 | 9652.8 | 8421.7 | 39.675 | 2027 | 59431 | 87.2 | 6.2 |
| 65 | 399.29 | 28.14 | 11236.0 | 9782.9 | 43.654 | 2140 | 67535 | 87.1 | 6.0 |
| 70 | 399.38 | 32.88 | 13131.6 | 11492.8 | 48.604 | 2258 | 74092 | 87.5 | 5.6 |
| 75 | 399.29 | 38.98 | 15564.3 | 13731.2 | 55.373 | 2368 | 84323 | 88.2 | 5.4 |
| 80 | 399.31 | 43.27 | 17278.1 | 15235.4 | 58.854 | 2472 | 90668 | 88.2 | 5. |
| ৮৫ | ৩৯৯.২৮ | ৫০.৯৬ | ২০৩৪৭.৩ | ১৭৯৬৪.৫ | ৬৭.০১১ | ২৫৬০ | ১০১৯২২ | ৮৮.৩ | ৫.০ |
| ৯০ | ৩৯৯.২৯ | ৫৭.১৪ | ২২৮১৫.৪ | ২০১২৫.৩ | ৭২.৫৪৯ | ২৬৪৯ | ১০৮৬২৯ | ৮৮.২ | ৪.৮ |
| ৯৫ | ৩৯৯.২৭ | ৬১.২১ | ২৪৪৩৯.৩ | ২১৫৪৯.১ | ৭৫.৯০৫ | ২৭১১ | ১১৪৯১২ | ৮৮.২ | ৪.৭ |
| ১০০ | ৩৯৯.২৪ | ৬১.৭১ | ২৪৬৩৭.১ | ২১৬৮২.০ | ৭৬.৪৫৮ | ২৭০৮ | ১১৪৪০০ | ৮৮.০ | ৪.৬ |
কি অন্তর্ভুক্ত

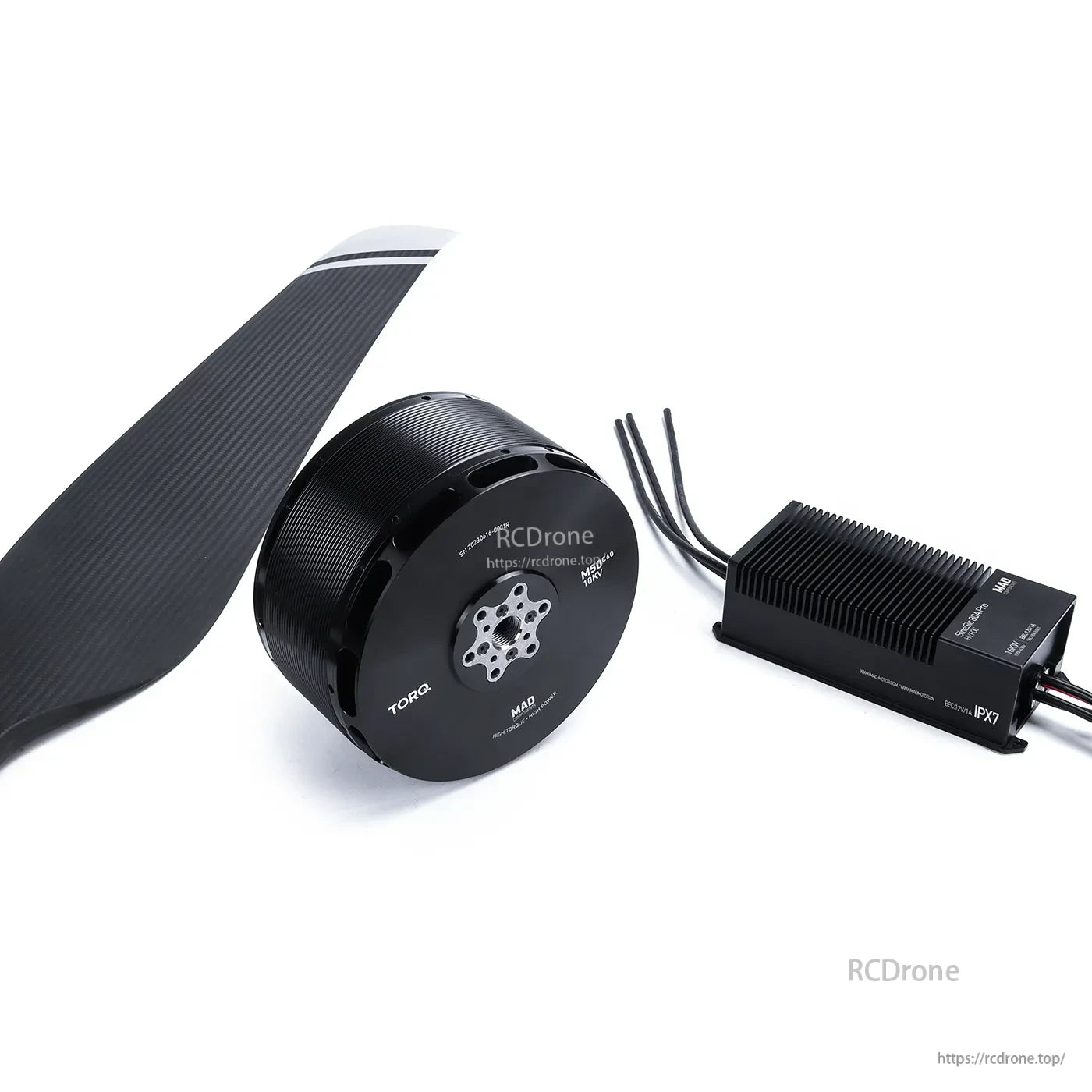

- MAD M50C60 IPE মোটর (MAD M50C60 IPE V1.0)
- সাইনসিক প্রো 80A FOC ESC (সাইনসিক প্রো 80A 16KW, 150V~435V)
- CB2 64x20 ইঞ্চি কার্বন ফাইবার প্রপেলার (CB2 64X20 MATT)
অ্যাপ্লিকেশন
- বৃহৎ মাল্টি-রোটর ভারী-লিফট ড্রোন
- e-VTOL বিমান
- ডেলিভারি ড্রোন এবং শহুরে মোবিলিটি প্ল্যাটফর্ম
বিস্তারিত

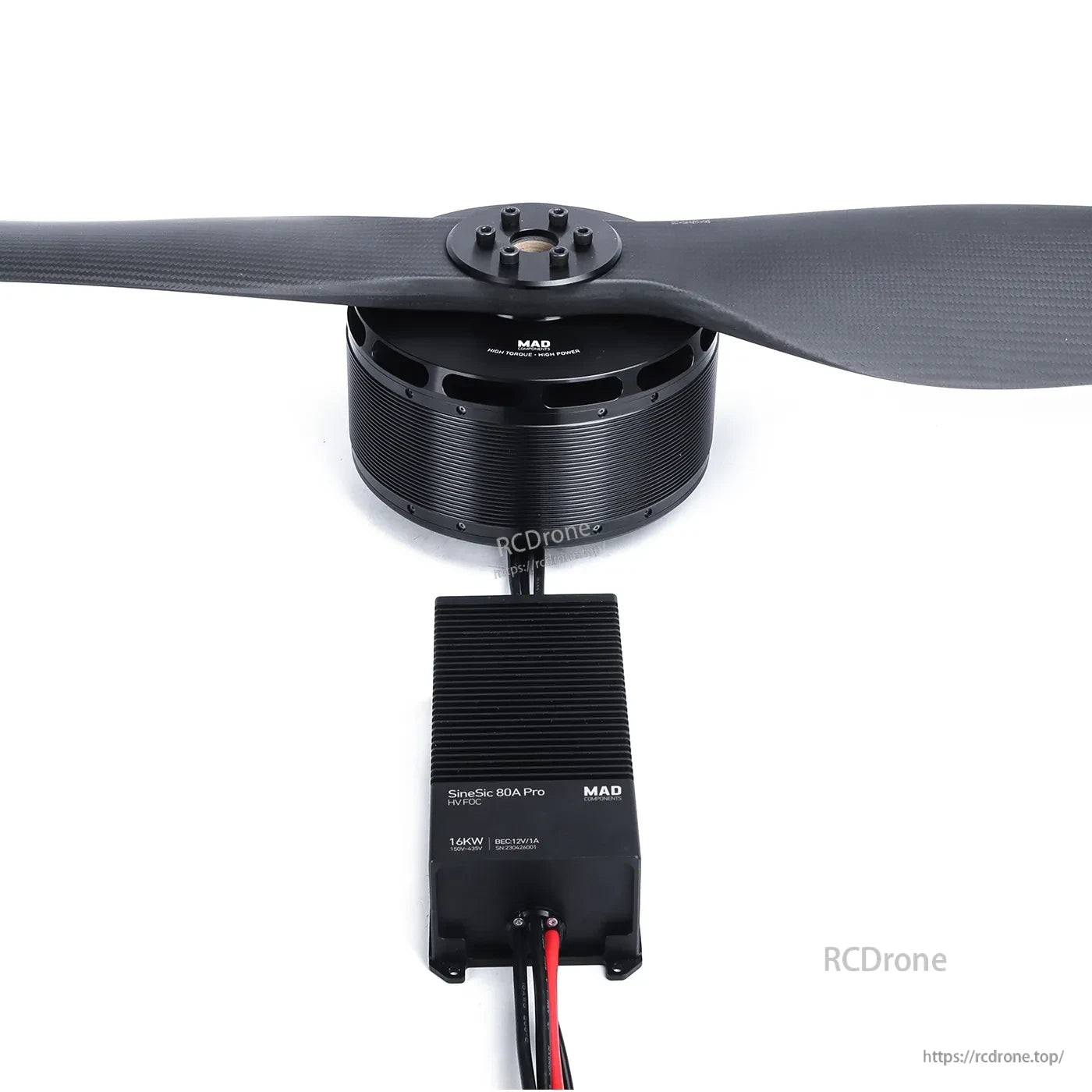

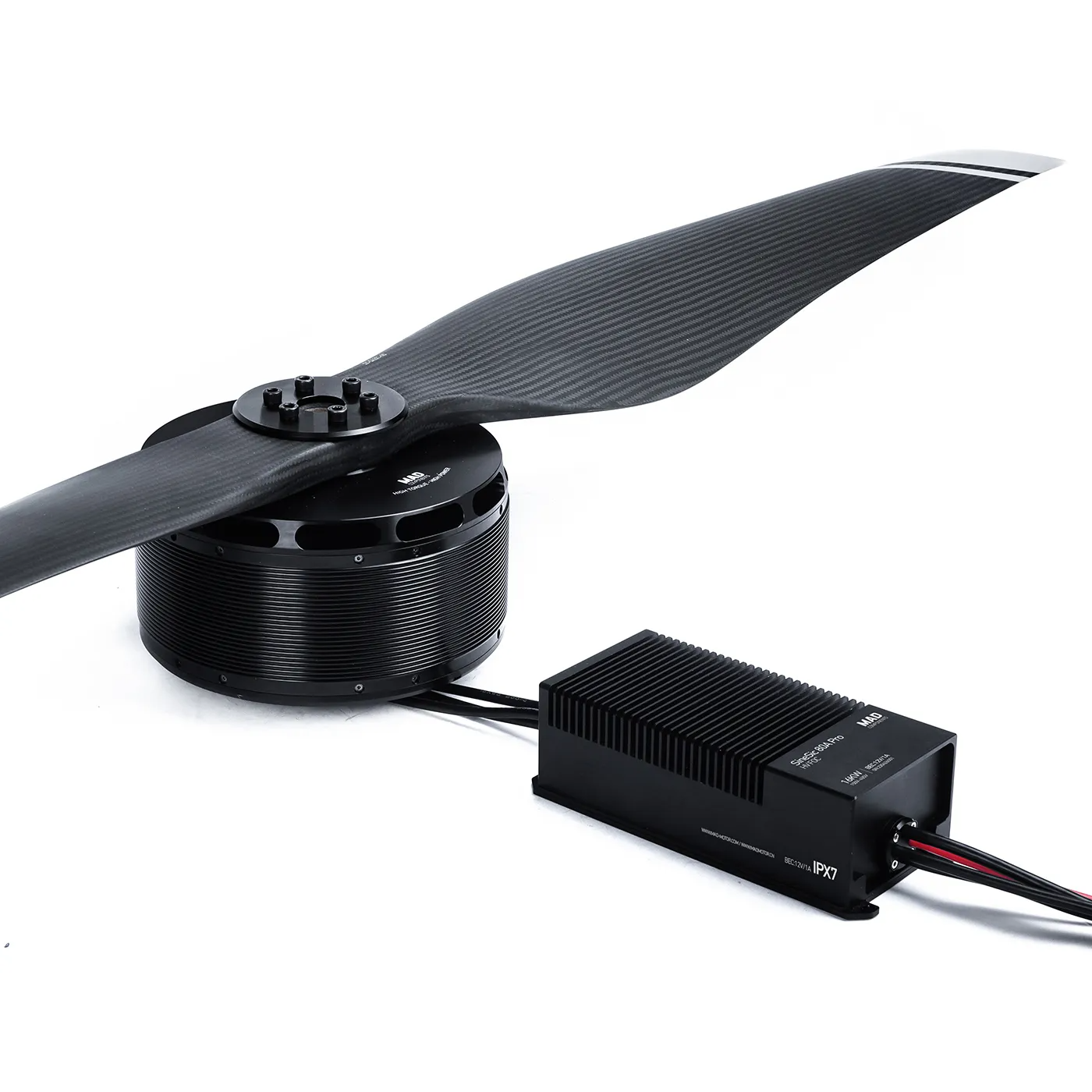

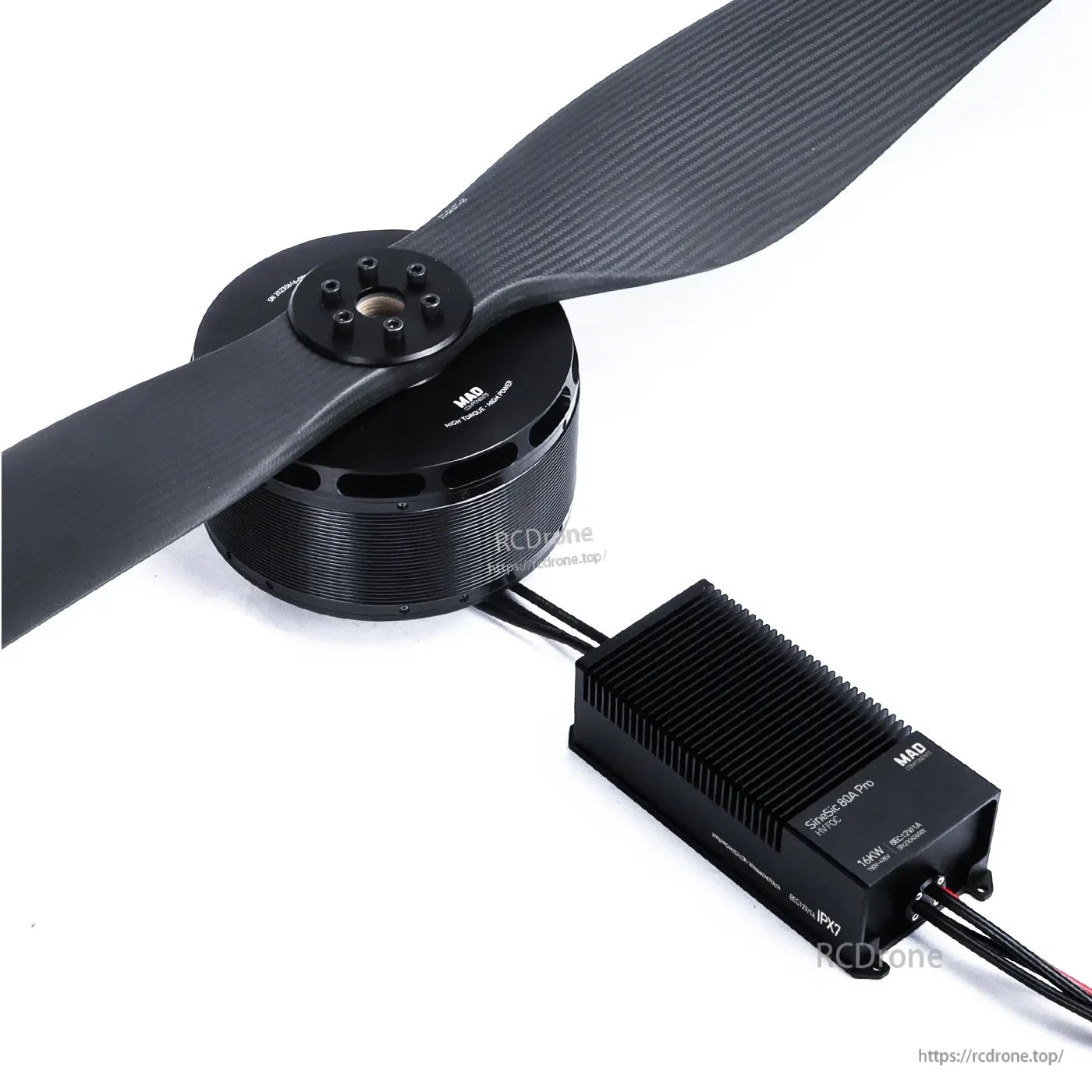

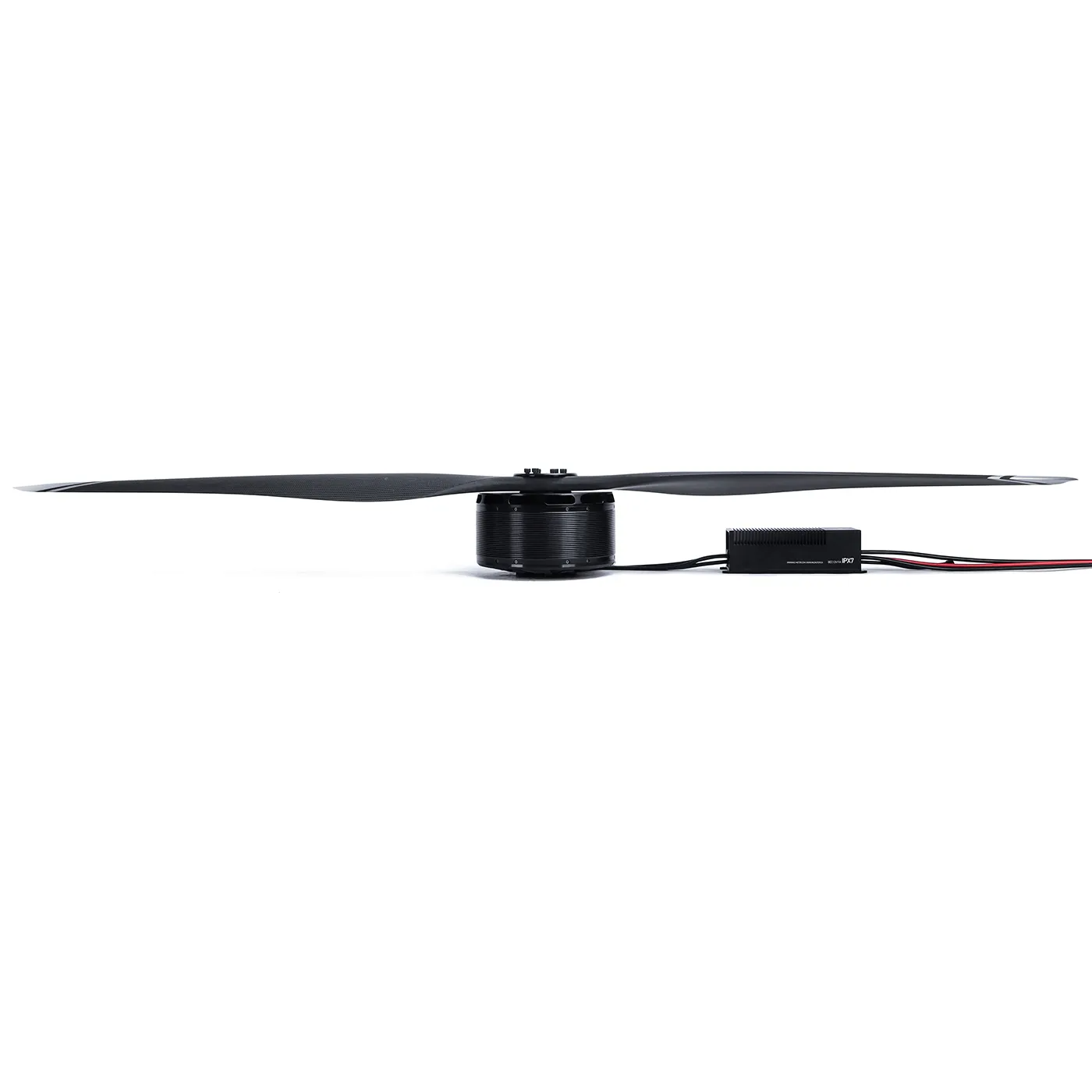

ম্যাড হামিংবার্ড HB60-64x20 পাওয়ার কম্বো একটি M50C60 KV10 মোটরকে সাইনসিক প্রো 80A 16kW ESC এবং একটি CB2 64x20 প্রপেলের সাথে যুক্ত করে স্ট্রিমলাইনড ড্রাইভট্রেন সেটআপের জন্য।

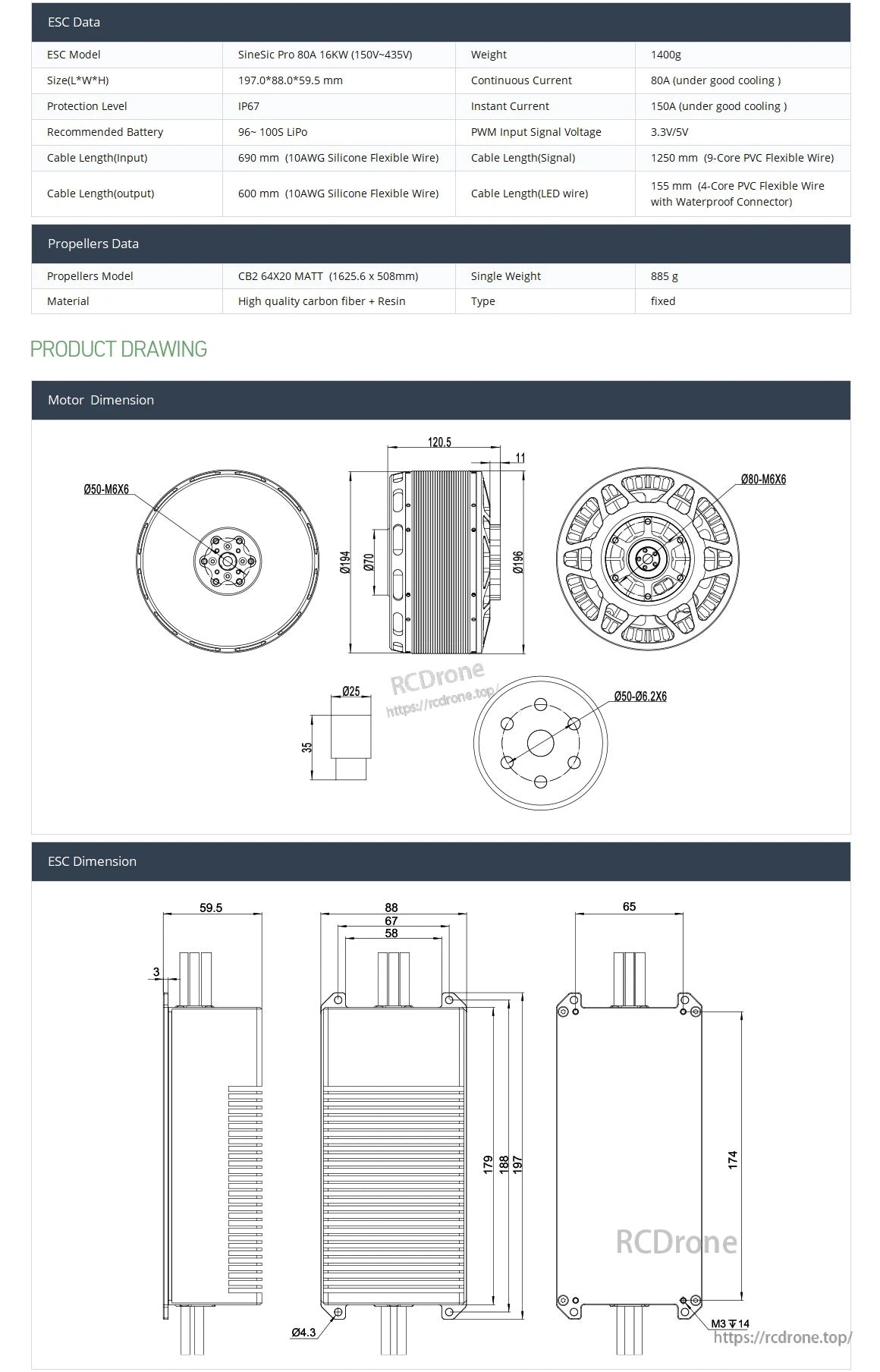

মোটর এবং ESC মাত্রা অঙ্কনগুলি ড্রোন নির্মাণে মাউন্টিং এবং ওয়ায়ারিং পরিকল্পনা করতে সহায়ক মূল পরিমাপ প্রদান করে।
শামিল ওয়ায়ারিং লেআউট এবং CB2 64x20 প্রপেলার মাত্রা অঙ্কন ইনস্টলেশনের সময় সংযোগ এবং মাউন্টিং নিশ্চিত করতে সহায়তা করে।
