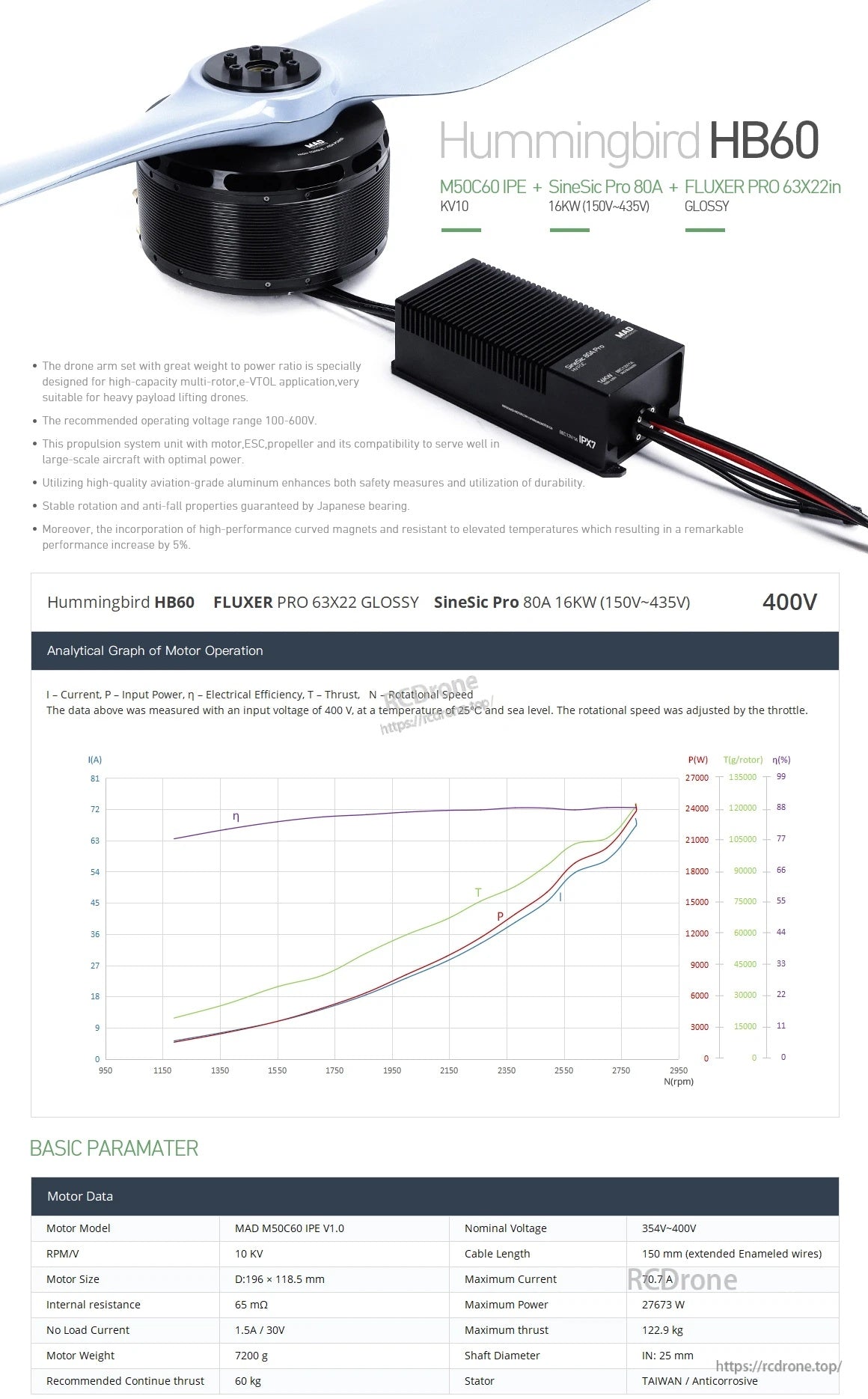

Overview

MAD HB60-63x22 একটি ড্রোন পাওয়ার কম্বো যা একটি মোটর, FOC ESC, এবং প্রপেলারকে একত্রিত করে উচ্চ ক্ষমতার মাল্টিরোটর এবং e-VTOL প্রপালসনের জন্য। সেটটি M50C60 IPE + SineSic Pro 80A + FLUXER PRO 63x22in (গ্লসি) ব্যবহার করে। প্রতি রোটরের জন্য সুপারিশকৃত অবিচল থ্রাস্ট 60 কেজি, সর্বাধিক শক্তি 27673 W পর্যন্ত।

মূল বৈশিষ্ট্য

উচ্চ ক্ষমতার মাল্টি-রোটর এবং e-VTOL অ্যাপ্লিকেশনের জন্য ডিজাইন করা
সুপারিশকৃত কার্যকরী ভোল্টেজ পরিসীমা: 100-600V
একীভূত প্রপালসন ইউনিট (মোটর + ESC + প্রপেলার) সামঞ্জস্য এবং সর্বোত্তম শক্তির জন্য ডিজাইন করা
এভিয়েশন-গ্রেড অ্যালুমিনিয়াম নির্মাণ
স্থিতিশীল ঘূর্ণন এবং অ্যান্টি-ফল বৈশিষ্ট্যের জন্য জাপানি বেয়ারিং
উচ্চ-কার্যক্ষমতার বাঁকা চুম্বক যা উচ্চ তাপমাত্রার প্রতিরোধ ক্ষমতা (কার্যক্ষমতা 5% বৃদ্ধি)

কনফিগারেশন এবং একীকরণ সহায়তার জন্য, যোগাযোগ করুন support@rcdrone.top or পরিদর্শন করুন https://rcdrone.top/.

স্পেসিফিকেশন

মোটর ডেটা

মোটর মডেল	MAD M50C60 IPE V1.0
RPM/V	10 KV
মোটর সাইজ	D:196 x 118.5 মিমি
অভ্যন্তরীণ প্রতিরোধক	65 mΩ
লোড ছাড়া কারেন্ট	1.5A / 30V
মোটর ওজন	7200 গ্রাম
প্রস্তাবিত অব্যাহত থ্রাস্ট	60 কেজি
নমিনাল ভোল্টেজ	354V~400V
কেবলের দৈর্ঘ্য	150 মিমি (বর্ধিত ইনামেল তার)
সর্বাধিক কারেন্ট	70.7 A
সর্বাধিক পাওয়ার	27673 W
সর্বাধিক থ্রাস্ট	122.৯ কেজি
শাফটের ব্যাস	ইঞ্চি: ২৫ মিমি
স্টেটর	তাইওয়ান / অ্যান্টিকোরোসিভ

ইএসসি ডেটা

ইএসসি মডেল	সাইনসিক প্রো ৮০এ ১৬কেএ (১৫০ভি~৪৩৫ভি)
আকার (এলওএইচ)	১৯৭.০৮৮.০৫৯।5 mm
রক্ষণের স্তর	IP67
প্রস্তাবিত ব্যাটারি	96~100S LiPo
কেবল দৈর্ঘ্য (ইনপুট)	690 mm (10AWG সিলিকন নমনীয় তার)
কেবল দৈর্ঘ্য (আউটপুট)	600 mm (10AWG সিলিকন নমনীয় তার)
ওজন	1400 g
অবিরাম কারেন্ট	80A (ভাল কুলিংয়ের অধীনে)
তাত্ক্ষণিক কারেন্ট	150A (ভাল কুলিংয়ের অধীনে)
PWM ইনপুট সিগন্যাল ভোল্টেজ	3.3V/5V
কেবলের দৈর্ঘ্য (সিগন্যাল)	১২৫০ মিমি (৯-কোর পিভিসি নমনীয় তার)
কেবলের দৈর্ঘ্য (এলইডি তার)	১৫৫ মিমি (৪-কোর পিভিসি নমনীয় তার জলরোধী সংযোগকারী সহ)

প্রপেলার ডেটা

প্রপেলার মডেল	FLUXER 63X22 গ্লসি (১৬০০.২ x ৫৫৮.৮ মিমি)
উপাদান	উচ্চ মানের কার্বন ফাইবার + রেজিন
একক ওজন	১০৮৩ গ্রাম
প্রকার	স্থির

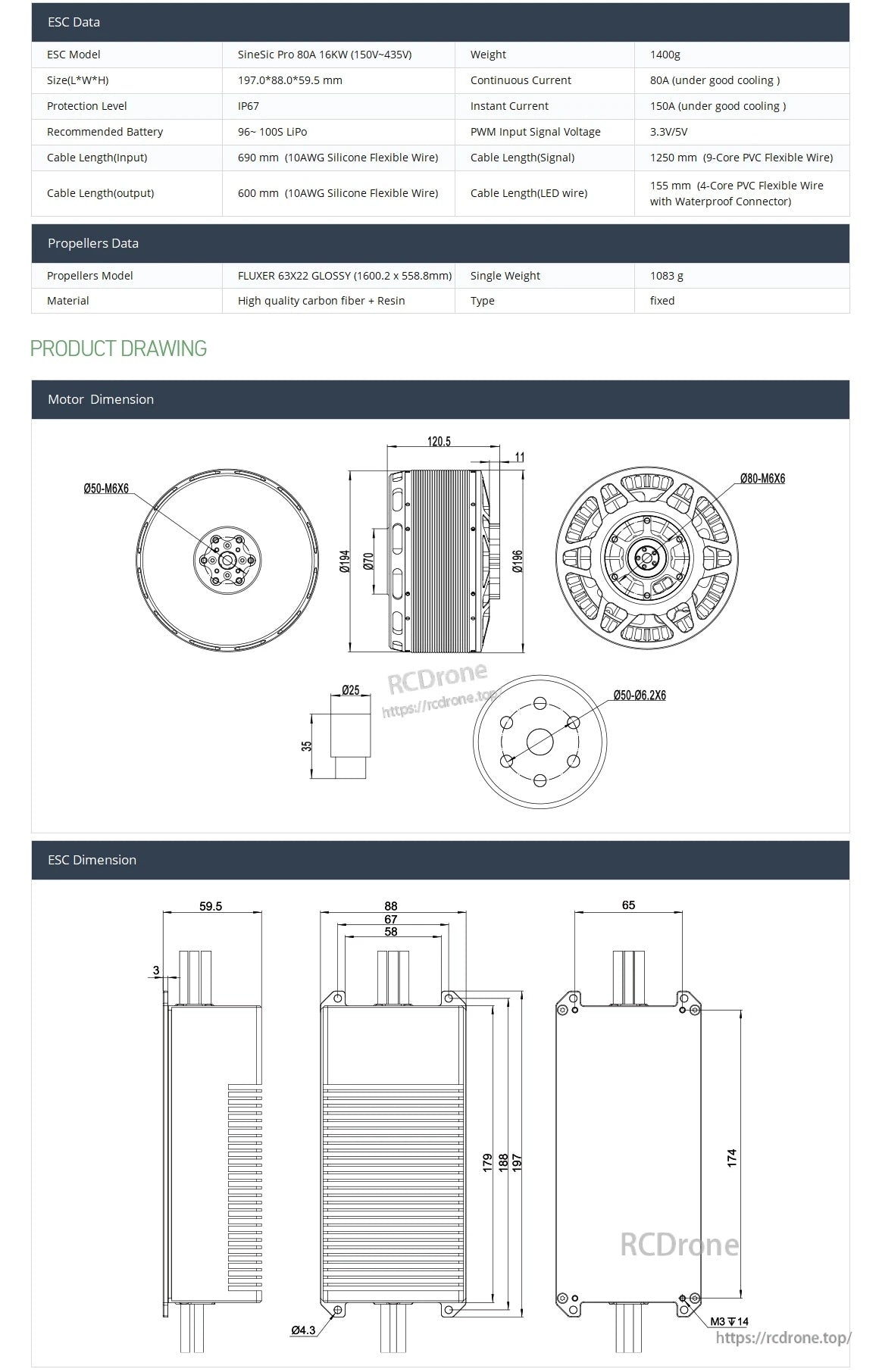

ড্রয়িং / মাউন্টিং (লেবেল অনুযায়ী)

মোটর ড্রয়িং লেবেল: ১২০.৫ মিমি, ১১ মিমি, φ২৫ মিমি, ৩৫ মিমি, φ৫০-M6X6, φ৮০-M6X6, φ৫০-φ৬.২X৬
ESC ড্রয়িং লেবেল: ৫৯.৫ মিমি, ৮৮ মিমি, ৬৫ মিমি, ৬৭ মিমি, ৫৮ মিমি, ৩ মিমি, ১৭৯ মিমি, ১৮৯ মিমি, ১৯৭ মিমি, ১৭৪ মিমি, φ৪.3, M3*14
প্রপেলার মাউন্টিং হোল লেবেল: φ50 মিমি, M6, φ25 মিমি

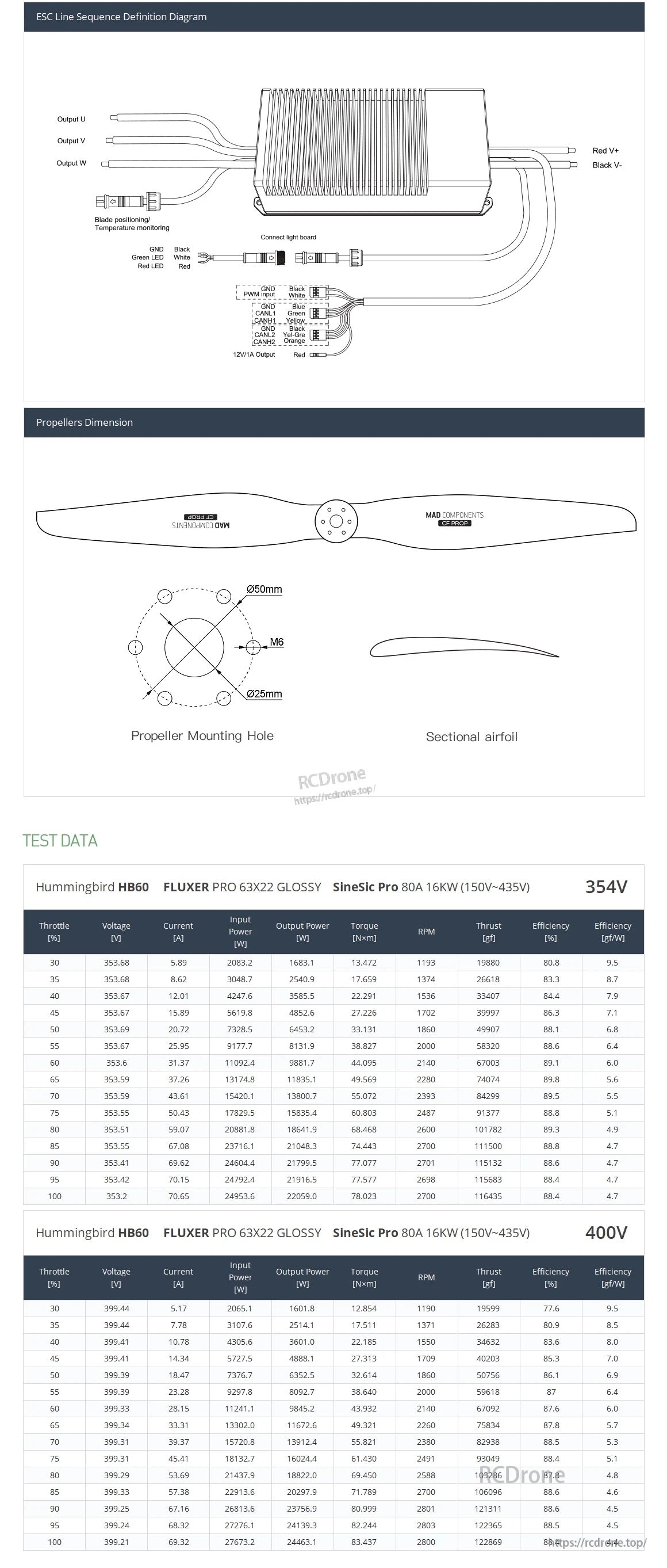

ইএসসি লাইন সিকোয়েন্স সংজ্ঞা (লেবেল করা অনুযায়ী)

মোটর আউটপুট: আউটপুট U / আউটপুট V / আউটপুট W
পাওয়ার ইনপুট: লাল V+ / কালো V-
ব্লেড পজিশনিং / তাপমাত্রা মনিটরিং: GND (কালো), সবুজ LED (সাদা), লাল LED (লাল)
PWM ইনপুট: GND (কালো), PWM (সাদা)
সিগন্যাল হারনেস: GND (কালো), CANL1 (সবুজ), CANH1 (হলুদ), CANL2 (কালো), CANH2 (কমলা)
12V/1A আউটপুট: লাল

পরীক্ষার ডেটা

354V

2

থ্রটল [%]	ভোল্টেজ [V]	কারেন্ট [A]	ইনপুট পাওয়ার [W]	আউটপুট পাওয়ার [W]	টর্ক [N*m]	RPM	থ্রাস্ট [gf]	কার্যকারিতা [%]	কার্যকারিতা [gf/W]
30	353.68	5.89	2083.2	1683.1	13.472	1193	19880	80.8	9.5
35	353.68	8.62	3048.7	2540.9	17.659	1374	26618	83.3	8.7
40	353.67	12.01	4247.6	3585.5	22.291	1536	33407	84.4	7.9
45	353.67	15.89	5619.8	4852.6	27.226	1702	39997	86.3	7.1
50	353.69	20.72	7328.5	6453.2	33.131	1860	49907	88.1	6.8
৫৫	৩৫৩.৬৭	২৫.৯৫	৯১৭৭.৭	৮১৩১.৯	৩৮.৮২৭	২০০০	৫৮৩২০	৮৮.৬	৬.৪
৬০	৩৫৩.৬	৩১.৩৭	১১০৯২.৪	৯৮৮১.৭	৪৪.০৯৫	২১৪০	৬৭০০৩	৮৯.১	৬.০
৬৫	৩৫৩.৫৯	৩৭.২৬	১৩১৭৪.৮	১১৮৩৫.১	৪৯.৫৬৯	২২৮০	৭৪০৭৪	৮৯.৮	৫.৬
৭০	৩৫৩.৫৯	৪৩.৬১	১৫৪২০.১	১৩৮০০.৭	৫৫.০৭২	২৩৯৩	৮৪২৯৯	৮৯.৫	৫.৫
৭৫	৩৫৩.৫৫	৫০.৪৩	১৭৮২৯.৫	১৫৮৩৫.৪	৬০.803	2487	91377	88.8	5.1
80	353.51	59.07	20881.8	18641.9	68.468	2600	101782	89.3	4.9
85	353.55	67.08	23716.1	21048.3	74.443	2700	111500	88.8	4.7
90	353.41	69.62	24604.4	21799.5	77.077	2701	115132	88.6	4.7
95	353.42	70.15	24792.4	21916.5	77.577	2698	115683	88.4	4.7
100	353.	70.65		24953.6		22059.0		78.023		2700	116435	88.4	4.7

400V

8.5

থ্রোটল [%]		ভোল্টেজ	[V][V]	কারেন্ট	[A][A]	ইনপুট পাওয়ার	[W][W]	আউটপুট পাওয়ার	[W][W]	টর্ক [N*m]	RPM	থ্রাস্ট [gf]	কার্যকারিতা [%]	কার্যকারিতা [gf/W]
30		399.44		5.17		2065.1		1601.8		12.854	1190	19599	77.6	9.5
35		399.44		7.78		3107.6		2514.1		17.511	1371	26283	80.9
40	৩৯৯.৪১	১০.৭৮	৪৩০৫.৬	৩৬০১.০	২২.১৮৫	১৫৫০	৩৪৬৩২	৮৩.৬	৮.০
৪৫	৩৯৯.৪১	১৪.৩৪	৫৭২৭.৫	৪৮৮৮.১	২৭.৩১৩	১৭০৯	৪০২০৩	৮৫.৩	৭.০
৫০	৩৯৯.৩৯	১৮.৪৭	৭৩৭৬.৭	৬৩৫২.৫	৩২.৬১৪	১৮৬০	৫০৭৫৬	৮৬.১	৬.৯
৫৫	৩৯৯.৩৯	২৩.২৮	৯২৯৭.৮	৮০৯২.৭	৩৮.৬৪০	২০০০	৫৯৬১৮	৮৭.০	৬.৪
৬০	৩৯৯.৩৩	২৮.১৫	১১২৪১.১	৯৮৪৫.২	৪৩.932	2140	67092	87.6	6.0
65	399.34	33.31	13302.0	11672.6	49.321	2260	75834	87.6	5.7
70	399.31	39.37	15720.8	13912.4	55.821	2380	82938	88.5	5.3
75	399.31	45.41	18132.7	16024.4	61.430	2491	93049	88.4	5.1
80	399.29	53.69	21437.9	18822.0	69.450	2588	105286	87.8	4.8
85	399.33	57.38	22913.6	20297.9	71.789	2700	106096	88.6	4.5
90	399.25	67.16	26813.6	23756.9	80.999	2801	121311	88.6	4.5
95	399.24	68.32	27276.1	24139.3	82.244	2803	122365	88.5	4.5
100	399.21	69.32	27673.2	24463.1	83.437	2800	122869	88.5	4.

কি অন্তর্ভুক্ত

M50C60 IPE মোটর (HB60)
SineSic Pro 80A FOC ESC (16KW, 150V~435V)
FLUXER PRO 63x22in কার্বন ফাইবার প্রপেলার (গ্লসি)

অ্যাপ্লিকেশন

ভারী-লিফট মাল্টিরোটর ড্রোন
বৃহৎ e-VTOL প্ল্যাটফর্ম

বিস্তারিত

HB60 পাওয়ার কম্বো একটি M50C60 মোটরকে 63x22 প্রপেলার এবং একটি SineSic Pro 80A ESC এর সাথে যুক্ত করে একটি পরিষ্কার, প্রস্তুত-থেকে-সংযোগ ড্রাইভ সেটআপের জন্য।

মোটর এবং ESC মাত্রা ডায়াগ্রামগুলি মূল পরিমাপ সহ ইনস্টলেশনের আগে মাউন্টিং এবং ফিট নিশ্চিত করতে সহায়তা করে।

কম্বো ডকুমেন্টেশনে ESC তারের লেআউট, 63x22 প্রপ মাউন্টিং মাত্রা এবং 354V এবং 400V সেটআপের জন্য পরীক্ষার তথ্য টেবিল অন্তর্ভুক্ত রয়েছে।
