MAD AM40 10KV পাওয়ার সিস্টেম কিট (AeroMax 40 কিট) মোটর + ESC + কার্বন প্রপ | CAN/PWM, IP45

Overview

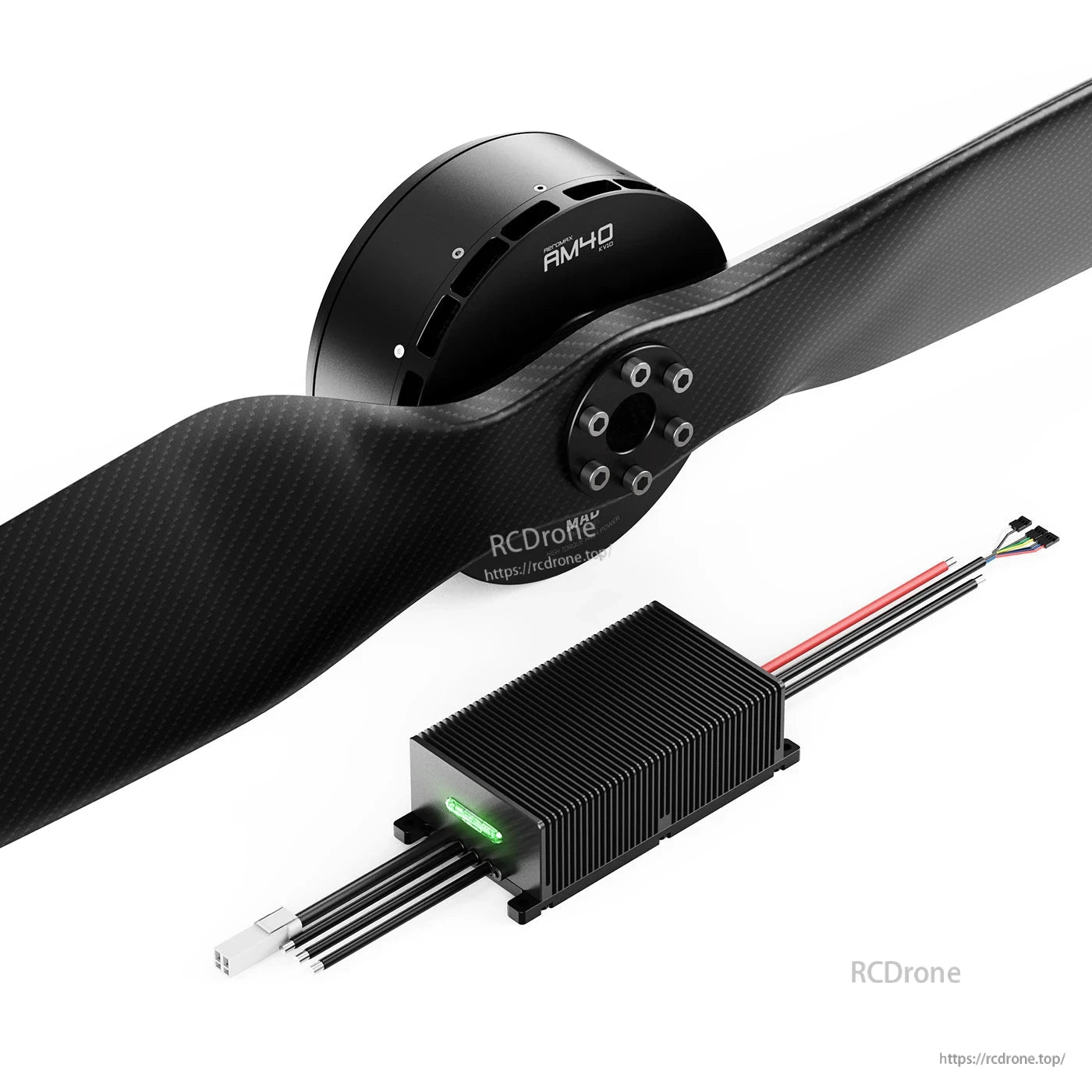

MAD AM40 10KV পাওয়ার সিস্টেম কিট একটি ভারী-লিফট পাওয়ার সিস্টেম কিট (AeroMax 40 KIT 10KV) যা একটি AM40 মোটর, SineSic 50A Pro ESC এবং FLUXER PRO কার্বন-ফাইবার প্রপেলার অপশনগুলিকে উচ্চ-লোড মাল্টিরোটর প্ল্যাটফর্মের জন্য সংযুক্ত করে।

মূল বৈশিষ্ট্য

• কিট অপশন: কিট A (মানক ESC ফার্মওয়্যার) লক-প্রপেলার ফাংশন ছাড়া; কিট B একটি মোটর ম্যাগনেটিক এনকোডারের মাধ্যমে প্রপেলার স্টপ-পজিশন লক সমর্থন করে (সঙ্গতিপূর্ণ ESC ফার্মওয়্যার প্রয়োজন)।
• ডুয়াল থ্রটল সমর্থন: CAN / PWM থ্রটল সমর্থন।
• ESC নিয়ন্ত্রণ & টিউনিং: সহজ টিউনিং & OTA আপডেট; DSP চিপ; FOC অভিযোজিত অ্যালগরিদম; 0.28 সেকেন্ড গতিশীল প্রতিক্রিয়া।
• উপকরণ & মনিটরিং: 220C উচ্চ-তাপ প্রতিরোধী তামার উইন্ডিং; UH আর্ক চুম্বক; প্রিমিয়াম জাপানি বেয়ারিং; ভ্যাকুয়াম-সিল করা কয়েল; রিয়েল-টাইম তাপমাত্রা মনিটরিং।
• পরিবেশগত পরীক্ষার হাইলাইটস: 1,000-ঘণ্টার স্থায়িত্ব পরীক্ষা; তাপীয় সাইক্লিং (-40C থেকে 85C, 48 ঘন্টা); লবণ স্প্রে জারা প্রতিরোধ (48 ঘন্টা); IP45 জলরোধী পরীক্ষা।

স্পেসিফিকেশন

পরীক্ষার তথ্য (তালিকা)

পরীক্ষার সেটআপ লেবেল প্রদর্শিত: AeroMax 40 10KV; SineSic 50A Pro (200V~435V) শিল্প সংস্করণ; FLUXER PRO 55x22" PROP এবং FLUXER PRO 61x 17" PROP। কার্ভ চার্ট লেবেল 400V দেখায়।

• ৩৫৫ভি (৫৫x22" প্রপ) : ১০০% থ্রোটলে: ভোল্টেজ ৩৫৩.০৯ ভি; কারেন্ট ৫৯.২৩ এ; ইনপুট পাওয়ার ২০৯১৩.২ ওয়াট; আউটপুট পাওয়ার ১৭৫৩৭.৩ ওয়াট; টর্ক ৫৮.০৫ এন*m; আরপিএম ২৮৮৫; থ্রাস্ট ৯১.৬ কেজিএফ; দক্ষতা ৮৩.৮৬%; দক্ষতা ৪.৪ গ্রাম/ওয়াট।
• ৪০০ভি (৫৫x22" প্রপ) : ১০০% থ্রোটলে: ভোল্টেজ ৩৯৭.৮৪ ভি; কারেন্ট ৫৩.০৩ এ; ইনপুট পাওয়ার ২১,০৯৫.৬ ওয়াট; আউটপুট পাওয়ার ১৭৭৩২.৫ ওয়াট; টর্ক ৫৮.৬৫ এন*m; আরপিএম ২৮৮৭; থ্রাস্ট ৯৩.২ কেজিএফ; দক্ষতা ৮৪.০৬%; দক্ষতা ৪.৪ গ্রাম/ওয়াট।
• ৩৫৫ভি (৬১x17" প্রপ) : ১০০% থ্রোটলে: ভোল্টেজ ৩৫৩.৪৪ ভি; কারেন্ট ৫৩.২৭ এ; ইনপুট পাওয়ার ১৮৮২৮.০ ওয়াট; আউটপুট পাওয়ার ১৬০৪৪.০ ওয়াট; টর্ক ৫৫.৭৩ এন*m; আরপিএম ২৮০০; থ্রাস্ট ৯১.০ কেজিএফ; দক্ষতা ৮৫.২২%; দক্ষতা ৪.৮ গ্রাম/ওয়াট।
• ৪০০ভি (৬১x17" প্রপ) : ১০০% থ্রোটলে: ভোল্টেজ ৩৯৮.১০ ভি; কারেন্ট ৪৮.৬৫ এ; ইনপুট পাওয়ার ১৯৩৬৭.৮ ওয়াট; আউটপুট পাওয়ার ১৬৩৮৪.৯ ওয়াট; টর্ক ৫৬.০২ এন*m; আরপিএম ২৭৯৩; থ্রাস্ট ৯২.৩ কেজিএফ; দক্ষতা ৮৪.৬০%; দক্ষতা ৪.৮ গ্রাম/ওয়াট।

মাত্রা & তারের (ডায়াগ্রাম থেকে)

• মোটরের মাত্রার হাইলাইট: বাহ্যিক ব্যাস 167; দেহের দৈর্ঘ্য 83.5; নোটে এনকোডার আউটলেট এবং তাপীয় আউটলেট অন্তর্ভুক্ত; এনকোডার এবং তাপীয় আউটপুট 45010 মিমি; মোটরের তিন-ফেজ লাইন আউটপুট 200 মিমি; বল্ট সर्कেল নোট 75-M6*6 এবং 50-M6*6; কেন্দ্রের গর্ত 25; 6-6.2*6; পুরুত্ব 3.5; অতিরিক্ত কলআউট 5.3 এবং 5.
• ESC আকারের অঙ্কন: 143 (মোট দৈর্ঘ্য) অভ্যন্তরীণ 134; প্রস্থের কলআউট 63 এবং 72; উচ্চতা 42; 4*4.2 থ্রু-হোল; পাওয়ার কেবল (-) 14AWG কালো, তারের দৈর্ঘ্য 58010 মিমি; পাওয়ার কেবল (+) 14AWG লাল, তারের দৈর্ঘ্য 58010 মিমি; মোটর তার 3*14AWG কালো, তারের দৈর্ঘ্য 17010 মিমি; তাপমাত্রা সেন্সর তার 2-কোর শিল্ড তার (20AWG), তারের দৈর্ঘ্য 17010 মিমি; সিগন্যাল তার 9-কোর শিল্ড তার + 3 পিন, তারের দৈর্ঘ্য 106010 মিমি.
• ESC লাইন সিকোয়েন্স সংজ্ঞা: আউটপুট A/B/C; V+ (লাল) এবং V- (কালো)।সংযোগকারীগুলি লেবেল করা হয়েছে: GND, CAN2L (কালো), CAN2H (নীল), লাল; GND, CAN1L (কালো), CAN1H (হলুদ), লাল; PWM ইনপুট (সাদা), GND (কালো)।
• প্রপেলার এর মাত্রা:
  • FLUXER PRO 55X22 PROP: ব্যাস 1397; পুরুত্ব 21.310.2; 25 এবং 50 কলআউট; 6-6; 6*600।
  • FLUXER PRO 61X17 PROP: ব্যাস 1549.4; পুরুত্ব 23.310.2 মিমি; 25 এবং 50 কলআউট; 6-6; 6*600।

কি অন্তর্ভুক্ত

• কিট A: 1x ESC (মানক ফার্মওয়্যার), 1x CW বা CCW প্রপেলার।
• কিট B: 1x ESC (প্রয়োজনীয় ফার্মওয়্যার সহ), 1x CW বা CCW প্রপেলার।

নোট: কিট B মোটর একটি চৌম্বক এনকোডার অন্তর্ভুক্ত করে প্রপেলার স্টপ-পজিশন লক করার জন্য। প্রপেলার লক করার জন্য উপযুক্ত ESC ফার্মওয়্যার প্রয়োজন।

অ্যাপ্লিকেশন

• ভারী-লিফট মাল্টিরোটর প্রপালশন সিস্টেম ইন্টিগ্রেশন
• শিল্প UAV প্ল্যাটফর্ম যা CAN/PWM থ্রটল সমর্থন প্রয়োজন

সেটআপ গাইডেন্স এবং সামঞ্জস্য পরীক্ষা (কিট A/কিট B এর জন্য ESC ফার্মওয়্যার নির্বাচন সহ) এর জন্য যোগাযোগ করুন support@rcdrone.top or পরিদর্শন করুন https://rcdrone.top/ .

বিস্তারিত

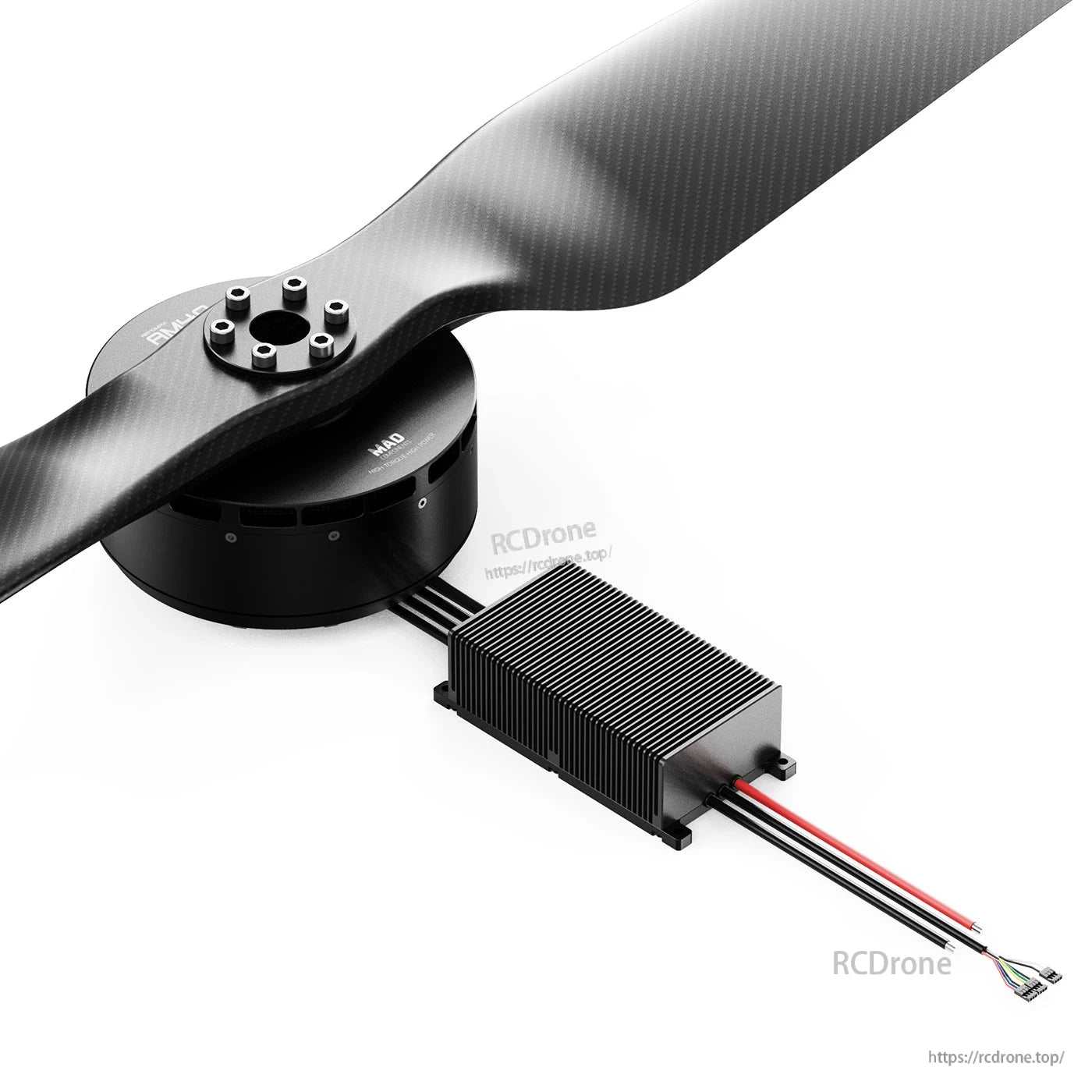

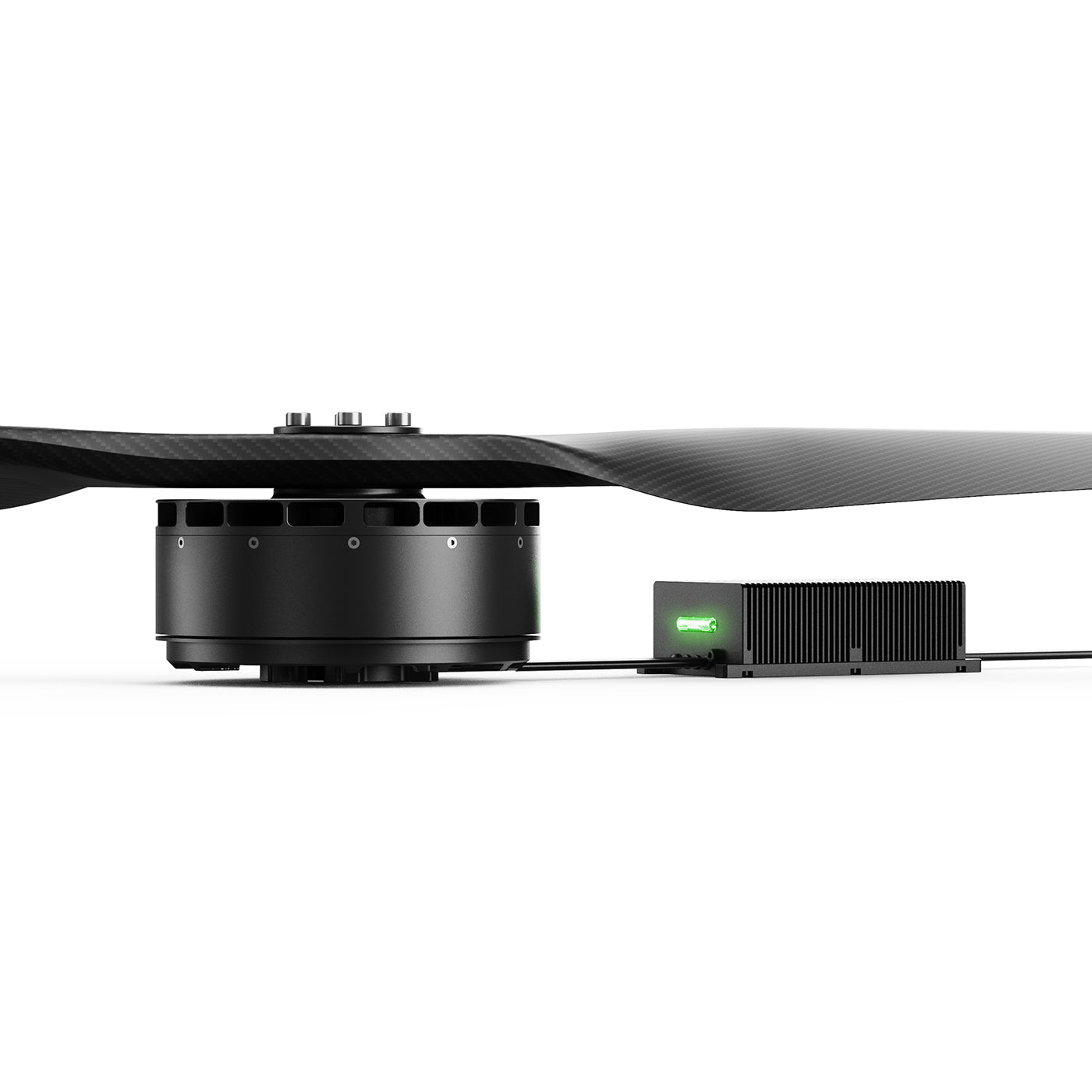

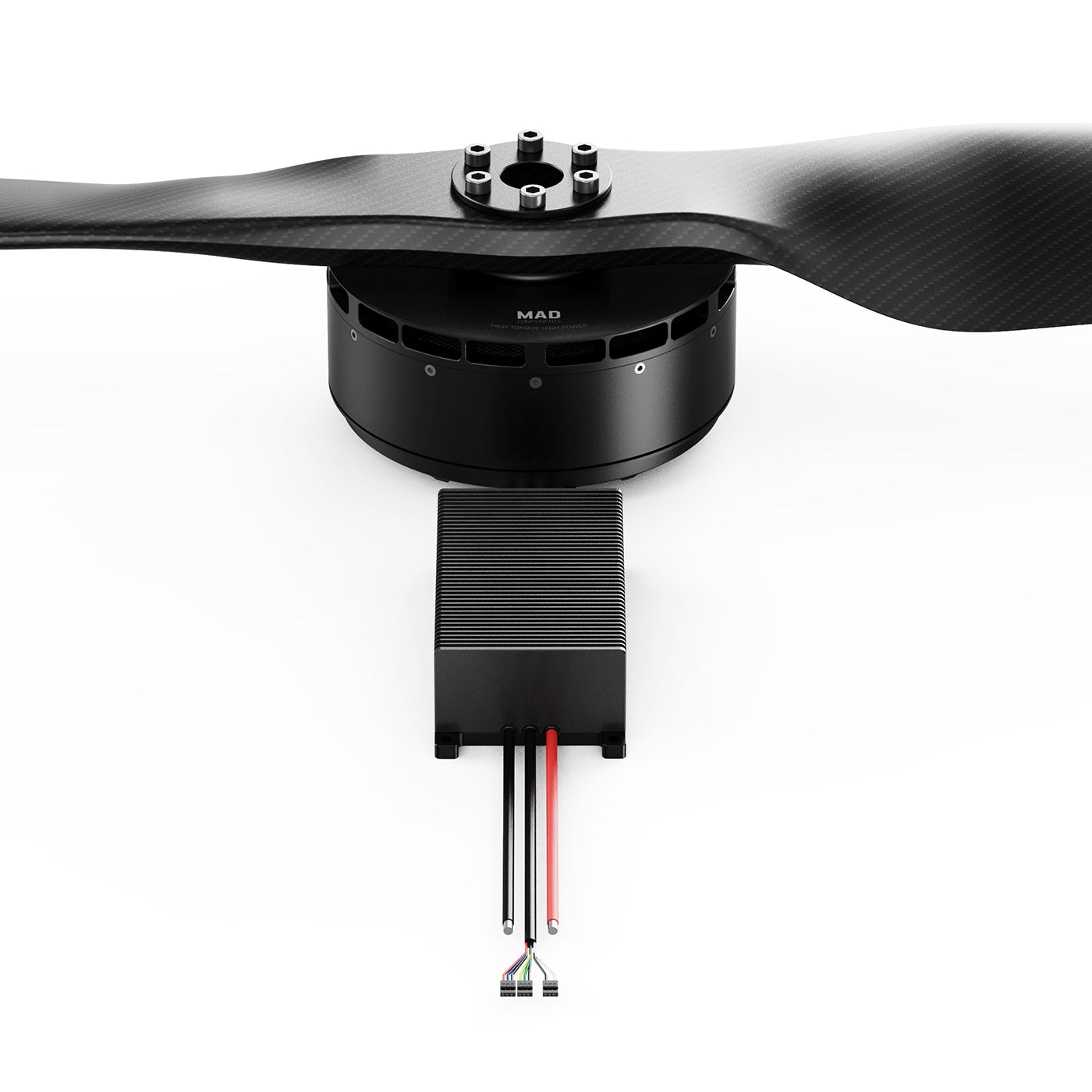

AeroMax 40 কিট 10KV পাওয়ার সিস্টেম একটি কার্বন প্রপকে মেলানো মোটর এবং ESC উপাদানের সাথে জোড়া দেয় একটি সোজা সেটআপের জন্য।

এই MAD AM40 10KV পাওয়ার সিস্টেম একটি উচ্চ থ্রাস্ট-টু-ওয়েট ডিজাইনকে গুরুত্ব দেয় ভ্যাকুয়াম-সিল করা কয়েল এবং রিয়েল-টাইম তাপমাত্রা পর্যবেক্ষণের সাথে।

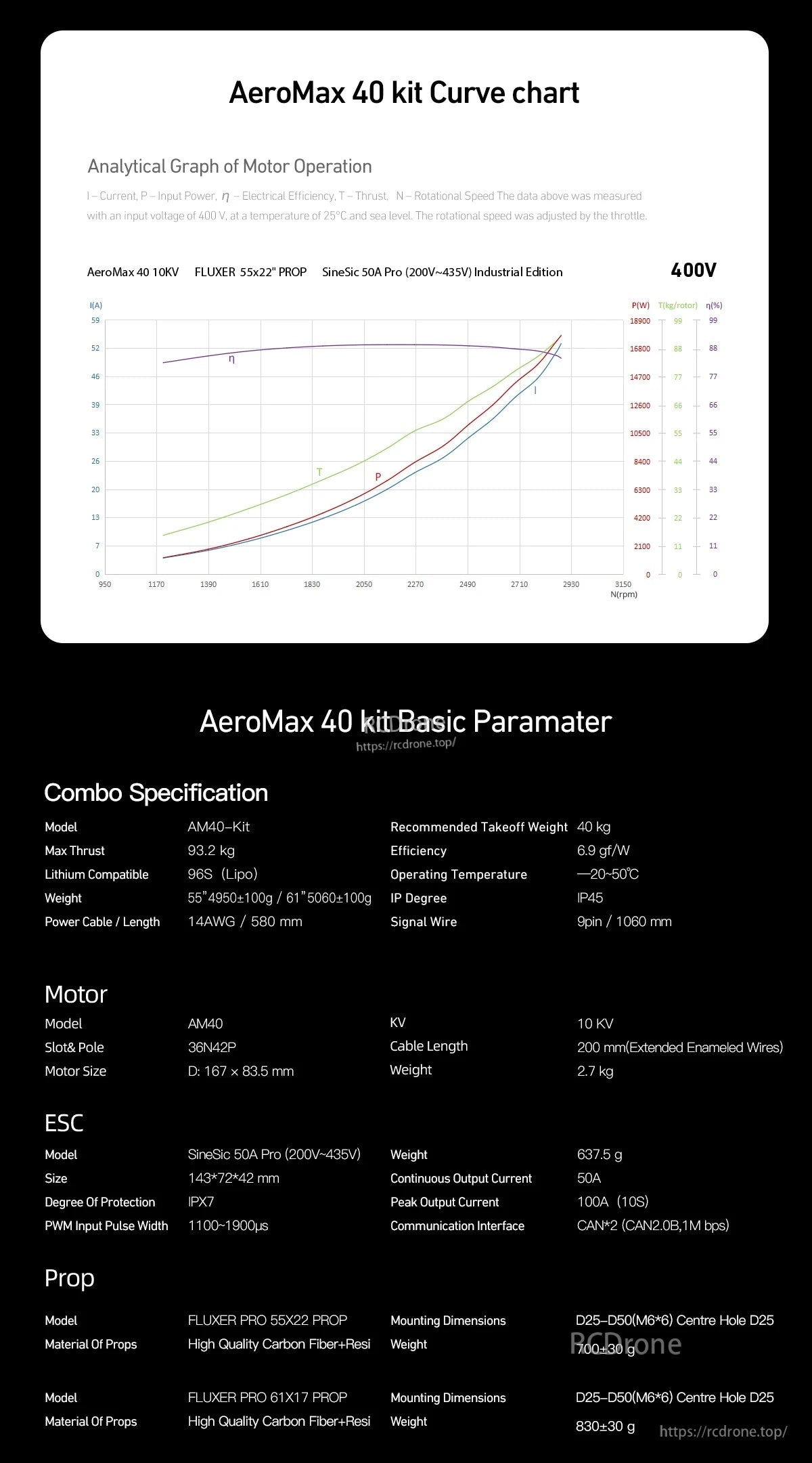

AeroMax 40 কিট ডকুমেন্টেশনে 400V মোটর অপারেশন কার্ভ এবং মোটর, ESC, এবং প্রপ সংমিশ্রণের জন্য একটি মৌলিক প্যারামিটার তালিকা অন্তর্ভুক্ত রয়েছে।

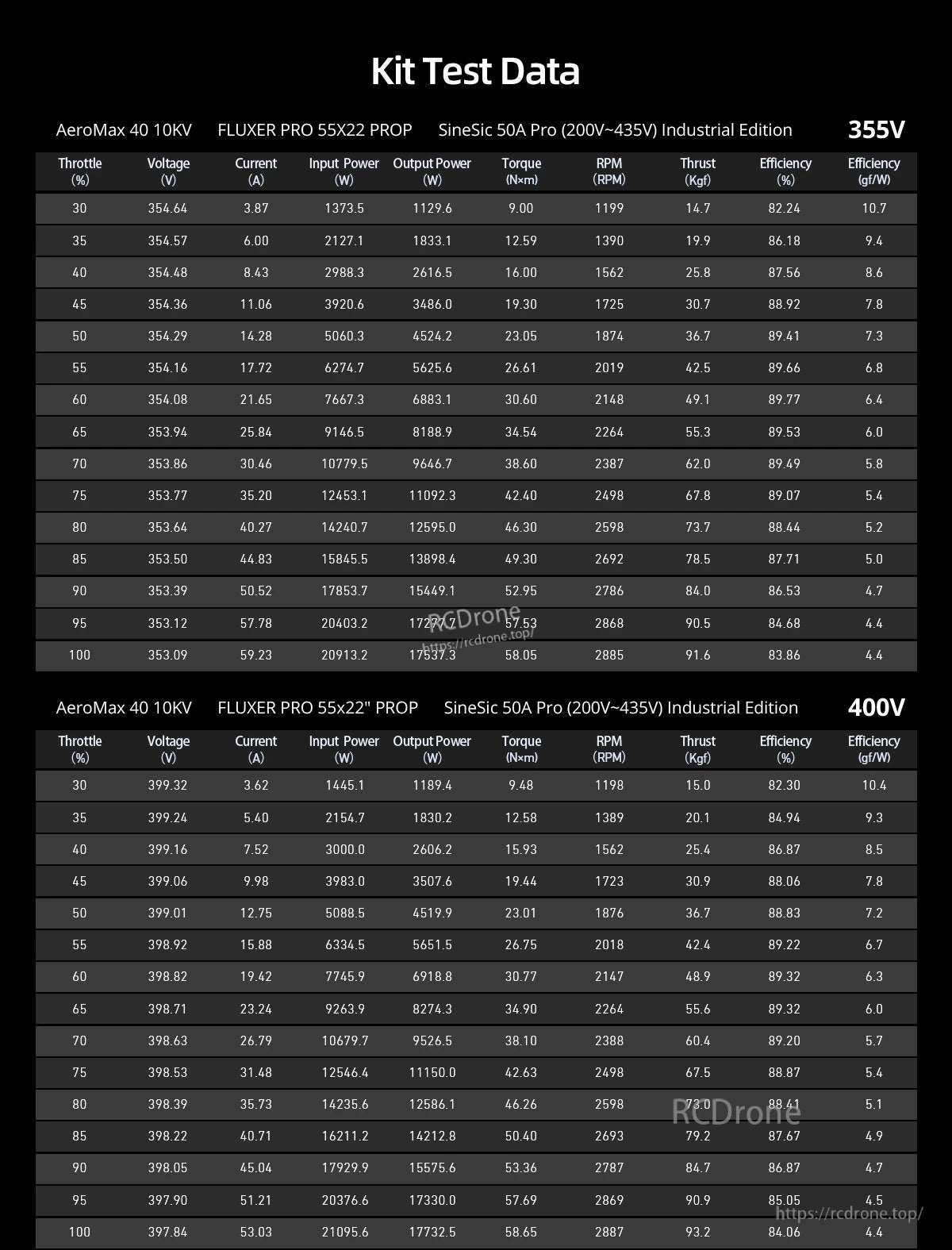

AeroMax 40 10KV কিট পরীক্ষার ডেটা থ্রটল পয়েন্টগুলি 355V এবং 400V এ তালিকাভুক্ত করে ভোল্টেজ, কারেন্ট, RPM, থ্রাস্ট, এবং সেটআপ রেফারেন্সের জন্য দক্ষতা সহ।

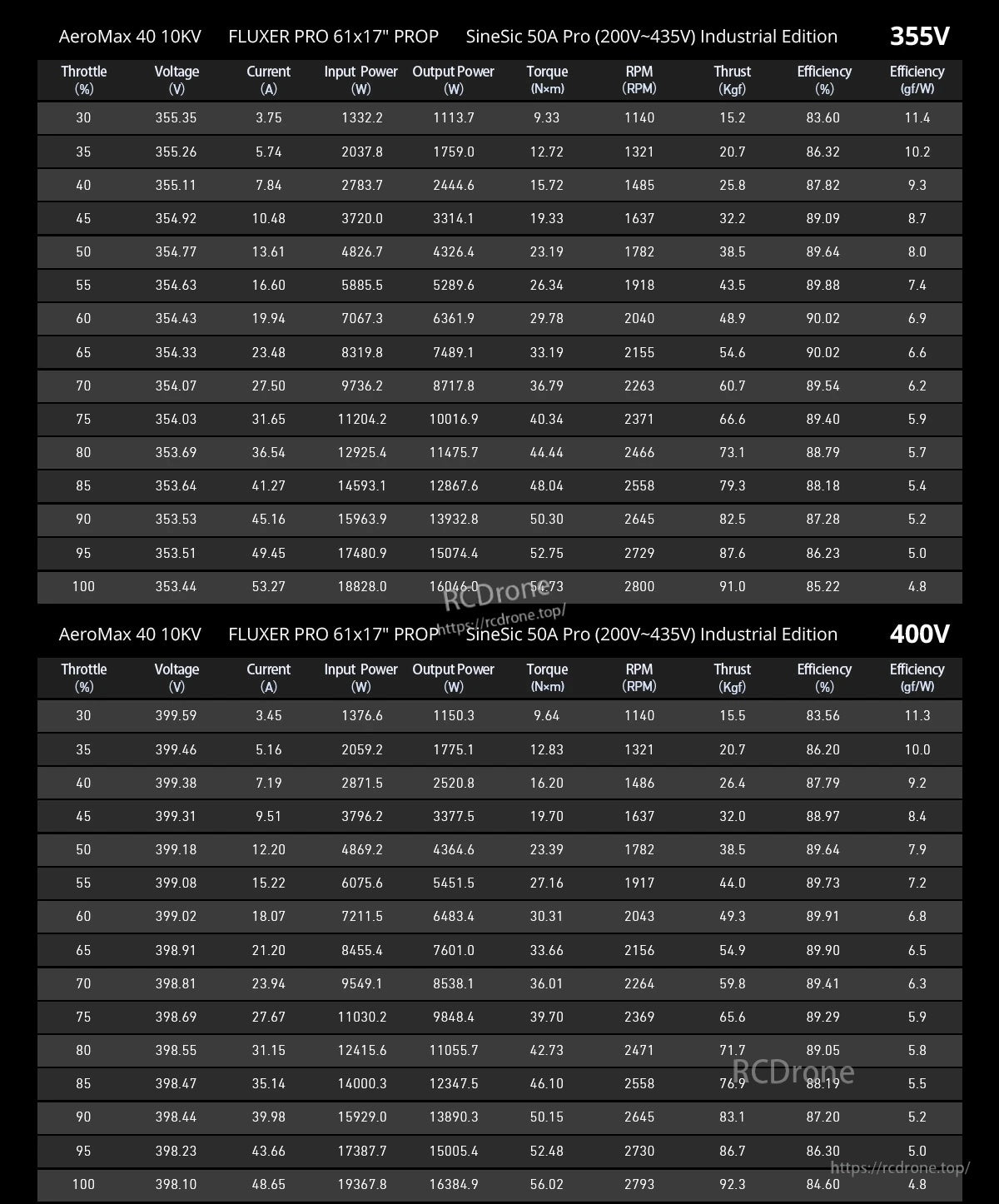

AeroMax 40 10KV পরীক্ষার তথ্য তালিকায় থ্রোটল-বাই-থ্রোটল থ্রাস্ট, RPM, কারেন্ট, ইনপুট/আউটপুট পাওয়ার এবং 355V এবং 400V এ 61x17 প্রপ ব্যবহার করে দক্ষতা অন্তর্ভুক্ত রয়েছে।

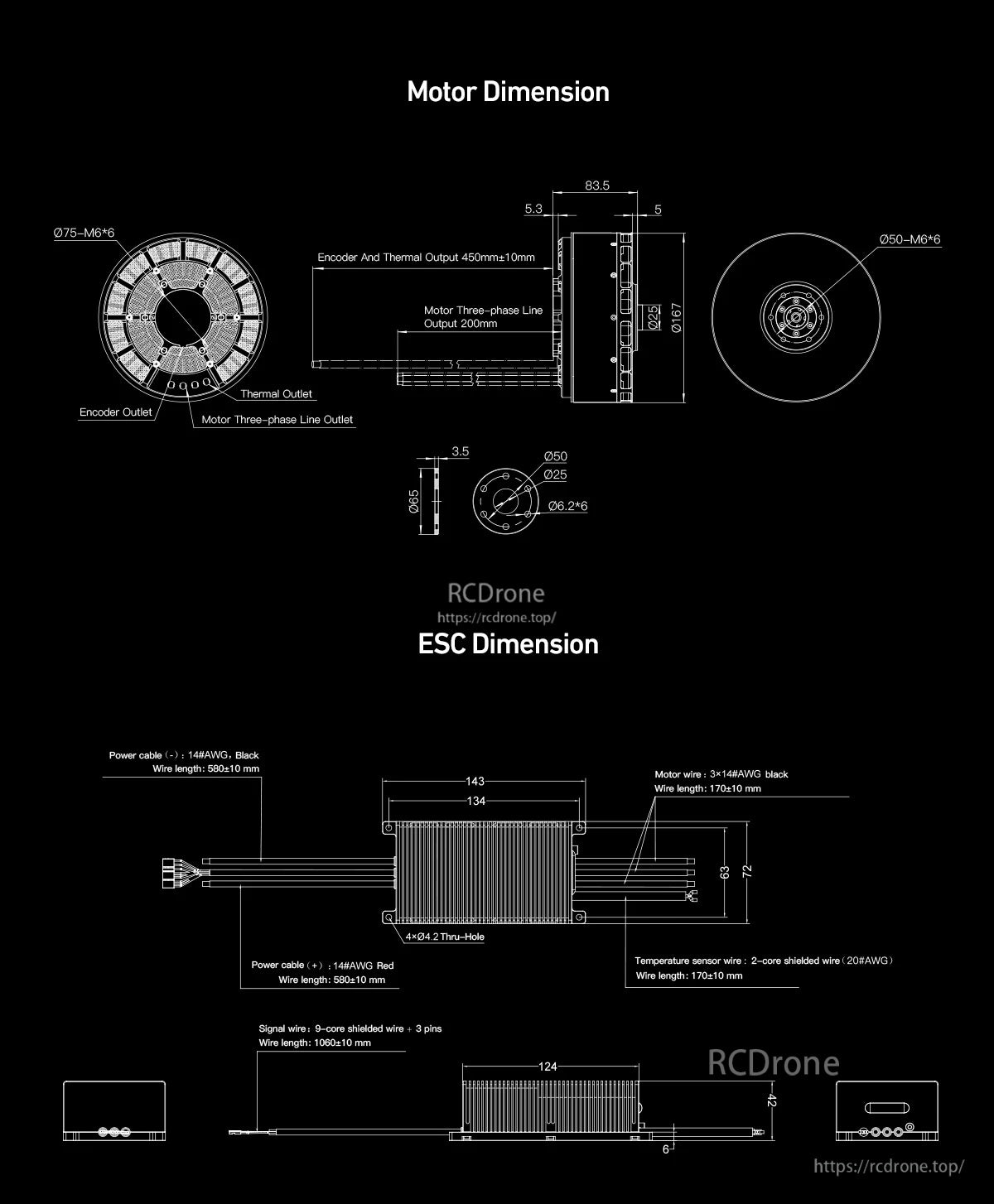

মোটর এবং ESC মাত্রার বিস্তারিত তথ্য AeroMax 40 পাওয়ার সিস্টেম কিট ইনস্টল করার আগে মাউন্টিং ক্লিয়ারেন্স এবং কেবল রাউটিং নিশ্চিত করতে সহায়তা করে।

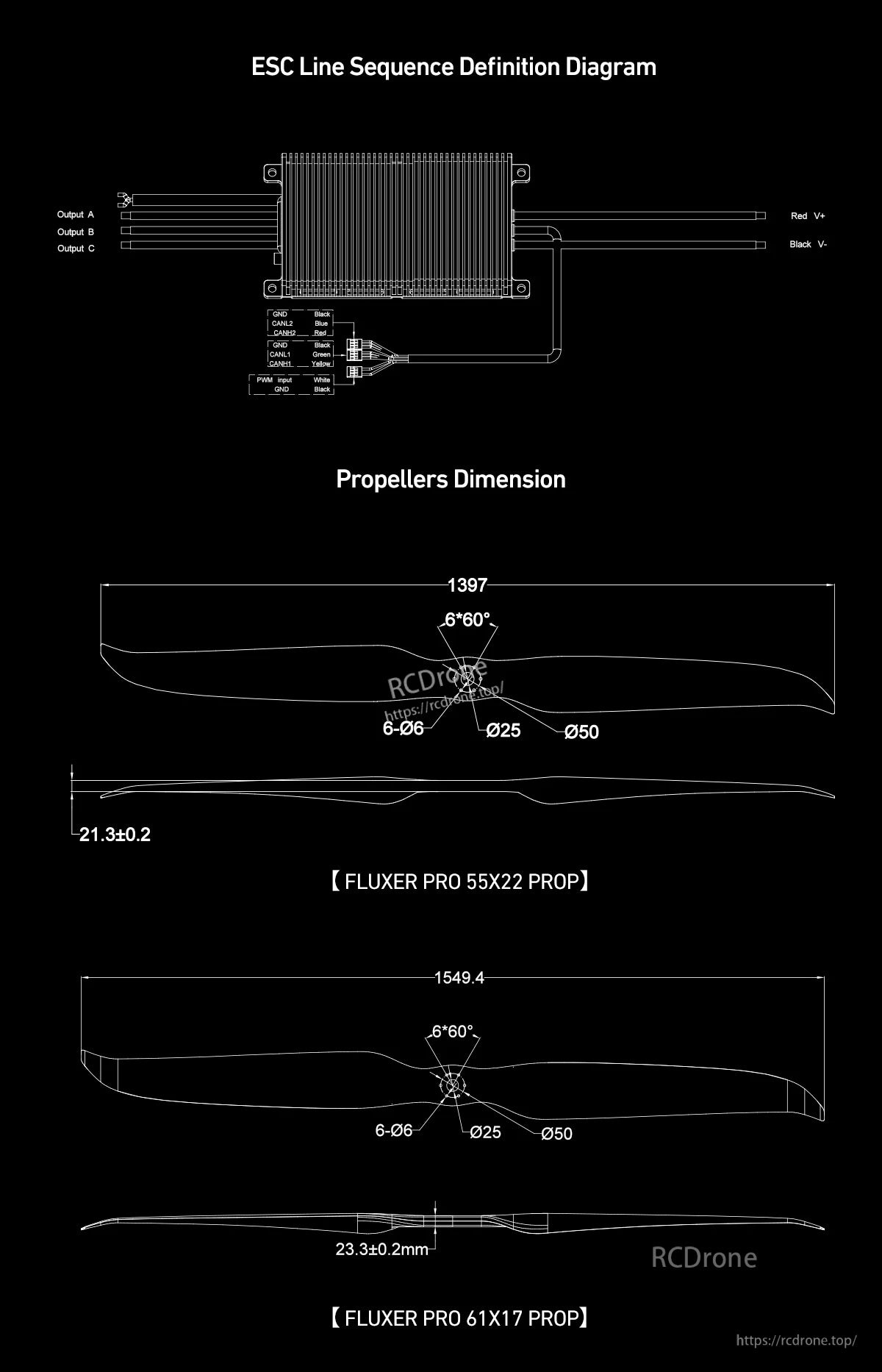

কিটটিতে একটি ESC লাইন সিকোয়েন্স ওয়্যারিং লেআউট এবং 55x22 এবং 61x17 আকারের মাত্রাবদ্ধ FLUXER PRO প্রপ বিকল্পগুলি সঠিক ফিটমেন্টের জন্য অন্তর্ভুক্ত রয়েছে।

স্মার্ট ESC ডুয়াল CAN/PWM থ্রোটল ইনপুট সমর্থন করে এবং OTA টিউনিং আপডেট, DSP/FOC নিয়ন্ত্রণ এবং SiC MOSFETs অন্তর্ভুক্ত করে।

কার্বন ফাইবার প্রপেলার 40% শক্তি উপকরণ, 50% উন্নত অ্যান্টি-ফ্লাটার কর্মক্ষমতা এবং চাহিদাপূর্ণ ড্রোন কাজের জন্য 30 dB শব্দ হ্রাসের সাথে প্রচারিত হয়।

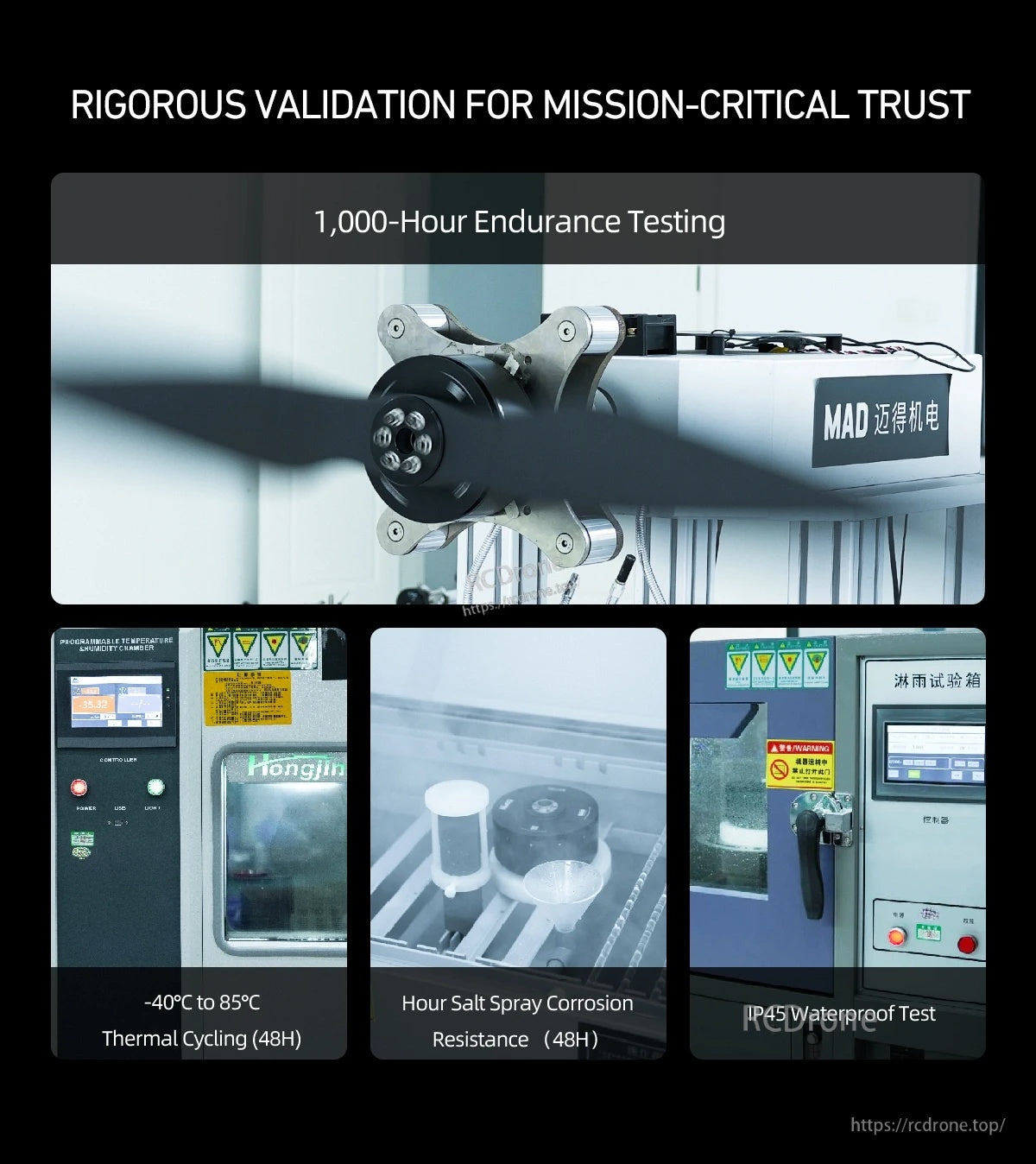

AeroMax 40 মোটর 1,000-ঘণ্টার স্থায়িত্ব পরীক্ষার সাথে বৈধতা প্রাপ্ত হয়েছে, পাশাপাশি তাপ সাইক্লিং, লবণ-স্প্রে ক্ষয় এবং IP45 জলরোধী পরীক্ষাগুলি।
