MAD AM60 10.5KV পাওয়ার সিস্টেম কিট (পাওয়ার সিস্টেম কিট) সাইনসিক ৮০এ প্রো ইএসসি + ৬৫x১৮ প্রপ অপশনসহ

Overview

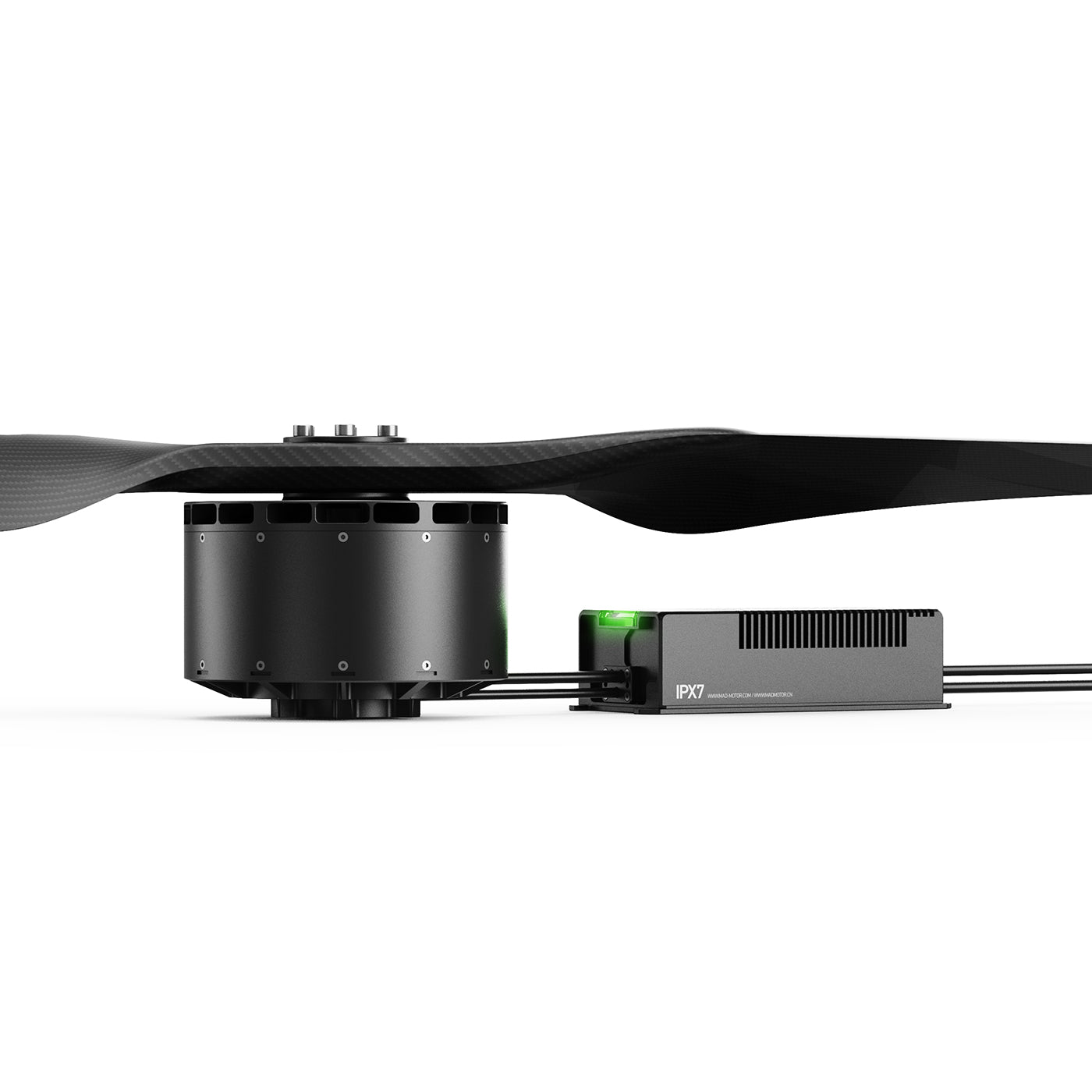

MAD AM60 10.5KV পাওয়ার সিস্টেম কিট একটি পাওয়ার সিস্টেম কিট যা একটি AM60 মোটর, SineSic 80A Pro ESC এবং ভারী-লিফট মাল্টিরোটর পাওয়ার সেটআপের জন্য FLUXER PRO 65x18 প্রপেলার অপশনকে একত্রিত করে। দুটি কিট সংস্করণ দেওয়া হয়েছে: কিট A (মানক ESC ফার্মওয়্যার, কোন প্রপেলার লক ফাংশন নেই) এবং কিট B (ম্যাগনেটিক এনকোডার প্রপেলার পজিশন লক সহ সামঞ্জস্যপূর্ণ ESC ফার্মওয়্যার)।

মূল বৈশিষ্ট্য

• কিট A: প্রপেলার লক ফাংশন ছাড়া; 1x ESC (মানক ফার্মওয়্যার) এবং 1x CW বা CCW প্রপেলার অন্তর্ভুক্ত।
• কিট B: মোটর একটি ম্যাগনেটিক এনকোডার বৈশিষ্ট্যযুক্ত যা একটি নির্দিষ্ট স্টপ পজিশনে প্রপেলার সনাক্ত এবং লক করতে পারে (সামঞ্জস্যপূর্ণ ESC ফার্মওয়্যার প্রয়োজন); 1x ESC (প্রয়োজনীয় ফার্মওয়্যার সহ) এবং 1x CW বা CCW প্রপেলার অন্তর্ভুক্ত।
• ডুয়াল CAN/PWM থ্রোটল সমর্থন (CAN/PWM থ্রোটল সমর্থন হিসাবে উল্লেখ করা হয়েছে)।
• ESC OTA আপডেট এবং প্যারামিটার টিউনিং সমর্থন করে (“ইজি টিউনিং & OTA আপডেট” হিসাবে উল্লেখ করা হয়েছে)।
• 3য় প্রজন্মের SiC MOSFETs (উল্লেখ করা হয়েছে)।
• এফওসি অভিযোজিত অ্যালগরিদম; গতিশীল প্রতিক্রিয়া 0.28 সেকেন্ড (নোট করা হয়েছে)।
• ভ্যাকুয়াম-সিল করা কয়েল এবং বাস্তব-সময়ের তাপমাত্রা পর্যবেক্ষণ (নোট করা হয়েছে)।

স্পেসিফিকেশন

পারফরম্যান্স / টেস্ট ডেটা

• কিট টেস্ট ডেটা টেবিল 355V এবং 400V এর জন্য প্রদান করা হয়েছে (AeroMax AM60 10.5KV + FLUXER PRO 65x18 PROP + SineSic 80A Pro (200V~435V) ইন্ডাস্ট্রিয়াল এডিশন)।
• কার্ভ চার্ট পরিমাপের শর্তাবলী সহ নোট করা হয়েছে: ইনপুট ভোল্টেজ 400 V, তাপমাত্রা 25°C, সমুদ্রপৃষ্ঠ; রোটেশনাল স্পিড থ্রোটল দ্বারা সমন্বয় করা হয়েছে।

আকার & তারের সংযোগ (ডায়াগ্রাম থেকে)

• মোটরের আকারের কলআউট: 120.3; Ø167; Ø50-M6*6; Ø75-M6*6; Ø25; Ø6.2*6; 9.8; 5; 3.5; Ø65।
• মোটরের আউটপুট: মোটর তিন-ফেজ লাইন আউটপুট 200 মিমি; এনকোডার এবং তাপীয় আউটপুট 450 মিমি±10 মিমি।
• ইএসসি আকারের কলআউট: 198.5; 189.5; 180.5; 175.5; 88; 54।
• ইএসসি তারের নোট: পাওয়ার কেবল (+) 10AWG লাল, তারের দৈর্ঘ্য 680±10 মিমি; পাওয়ার কেবল (-) 10AWG কালো, তারের দৈর্ঘ্য 680±10 মিমি; সিগন্যাল তার 9-কোর শিল্ডেড তার + 3 পিন, তারের দৈর্ঘ্য 1100±10 মিমি; তাপমাত্রা সেন্সর তার 4-কোর শিল্ডেড তার (22AWG), তারের দৈর্ঘ্য 170±10 মিমি; মোটর তার 3*8 AWG (কালো), তারের দৈর্ঘ্য 640±10 মিমি।
• ESC লাইন সিকোয়েন্স সংজ্ঞা: আউটপুট A/B/C; ব্লেড পজিশনিং/তাপমাত্রা মনিটরিং সংযোগকারী; প্রধান পাওয়ার লিডস লাল V+ এবং কালো V-; CAN/PWM হারনেস লেবেলগুলিতে GND, CANL1, CANH1, CANL2, CANH2, PWM ইনপুট (তারের রঙ দেখানো হয়েছে)।

কি অন্তর্ভুক্ত

• কিট A: 1x ESC (মানক ফার্মওয়্যার), 1x CW বা CCW প্রপেলার
• কিট B: 1x ESC (প্রয়োজনীয় ফার্মওয়্যার সহ), 1x CW বা CCW প্রপেলার

সামঞ্জস্যের প্রশ্নের জন্য (ফার্মওয়্যার, CAN/PWM তারের সংযোগ, প্রপ নির্বাচন) যোগাযোগ করুন support@rcdrone.top or পরিদর্শন করুন https://rcdrone.top/.

অ্যাপ্লিকেশন

• ভারী-লিফট মাল্টিরোটর প্রপালশন সিস্টেম ইন্টিগ্রেশন
• লজিস্টিক্স / ডেলিভারি UAV পাওয়ারট্রেন বিল্ড
• উচ্চ থ্রাস্ট-টু-ওয়েট পাওয়ার সিস্টেমের প্রয়োজনীয় এয়ারিয়াল ম্যাপিং প্ল্যাটফর্ম

বিস্তারিত

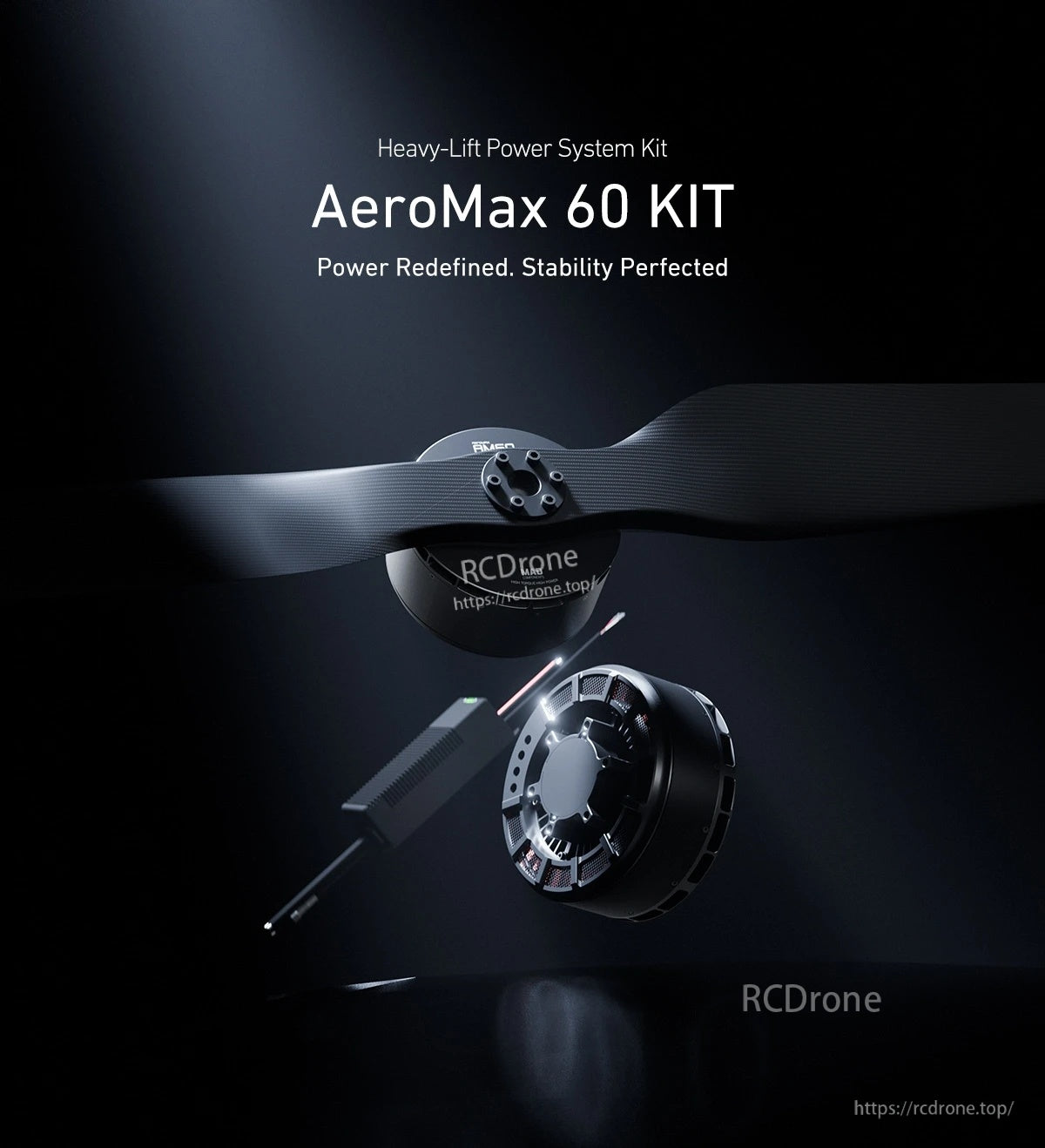

AeroMax 60 ভারী-লিফট পাওয়ার সিস্টেম কিট একটি বড় প্রপেলারকে একটি মেলানো মোটর এবং কন্ট্রোলারের সাথে যুক্ত করে সহজ ইনস্টলেশনের জন্য।

AM60 মোটরের ডিজাইন উচ্চ থ্রাস্ট-টু-ওজন কর্মক্ষমতার উপর জোর দেয়, যার তালিকাভুক্ত থ্রাস্ট 60 কেজি, পিক থ্রাস্ট 126.5 কেজি এবং মোটরের ওজন 5.8 কেজি।

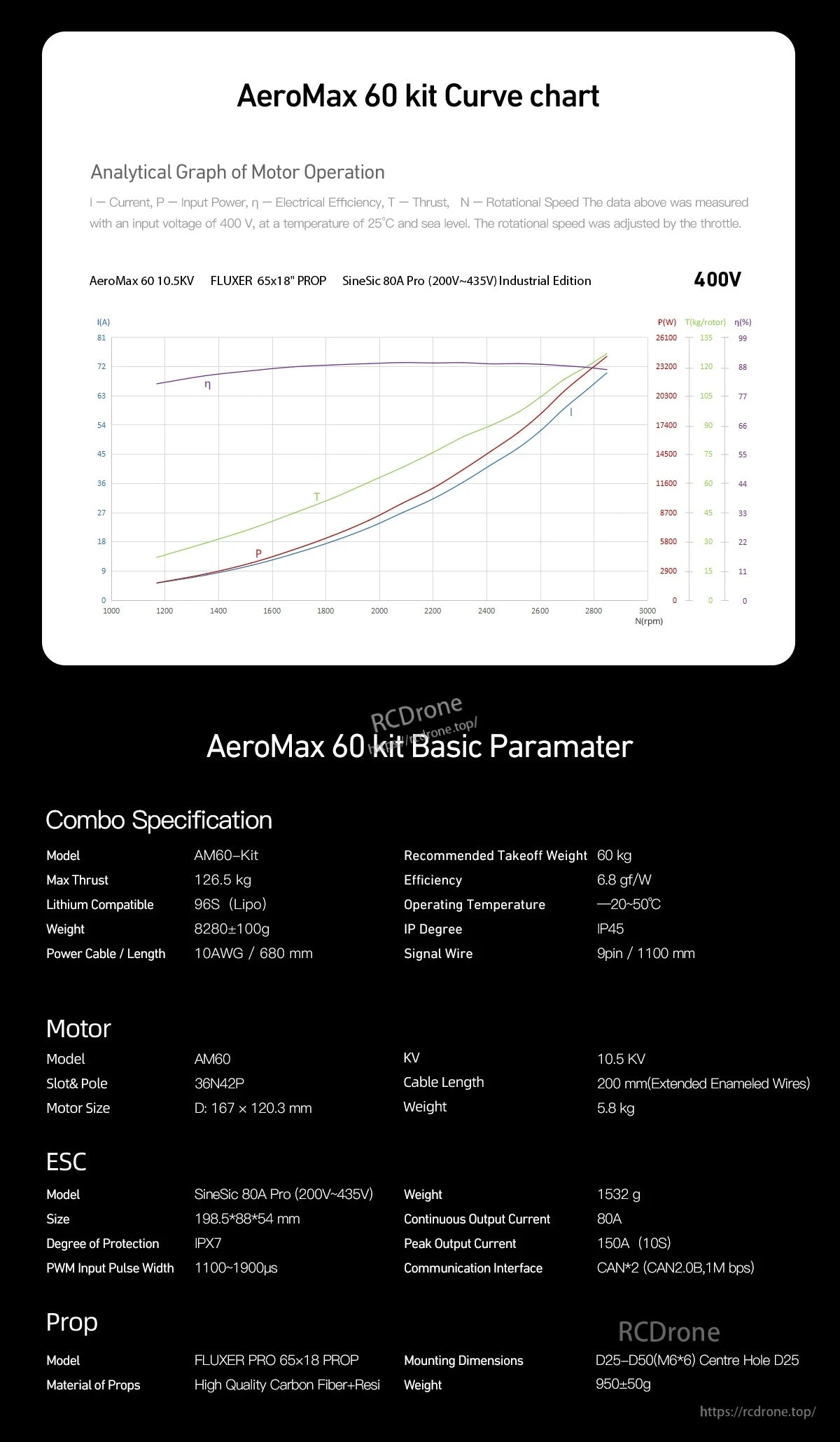

AeroMax 60 কিটের প্যারামিটার এবং কর্মক্ষমতা বক্ররেখা AM60 মোটরকে SineSic 80A Pro ESC এবং প্রপ বিকল্পগুলির সাথে মেলানোর জন্য একটি দ্রুত রেফারেন্স প্রদান করে।

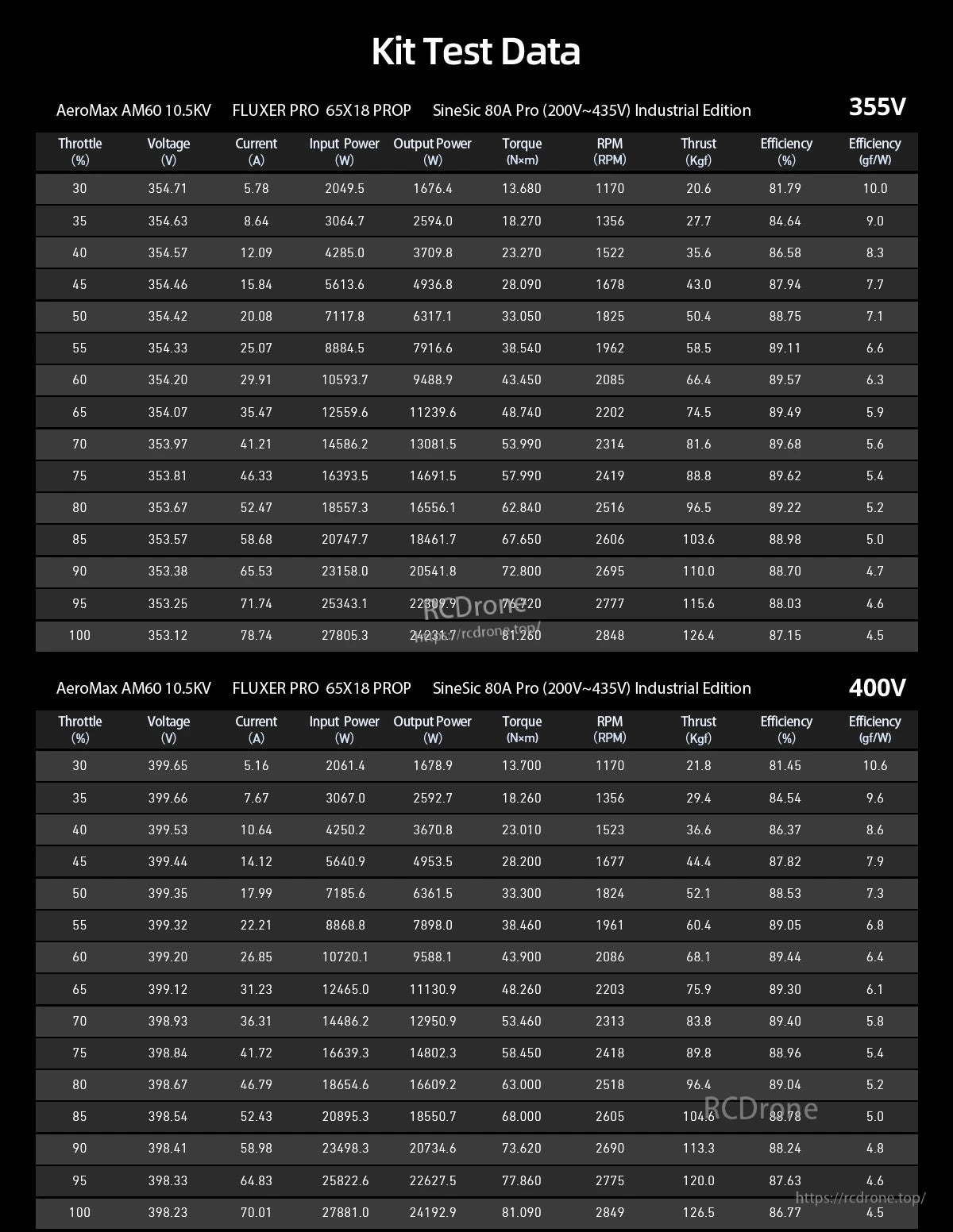

কিট পরীক্ষার ডেটা AM60 10.5KV সেটআপের জন্য থ্রোটল, কারেন্ট, পাওয়ার, RPM, থ্রাস্ট এবং দক্ষতার সংখ্যা তালিকাভুক্ত করে, যার সাথে 65x18 প্রপ এবং SineSic 80A Pro ESC রয়েছে।

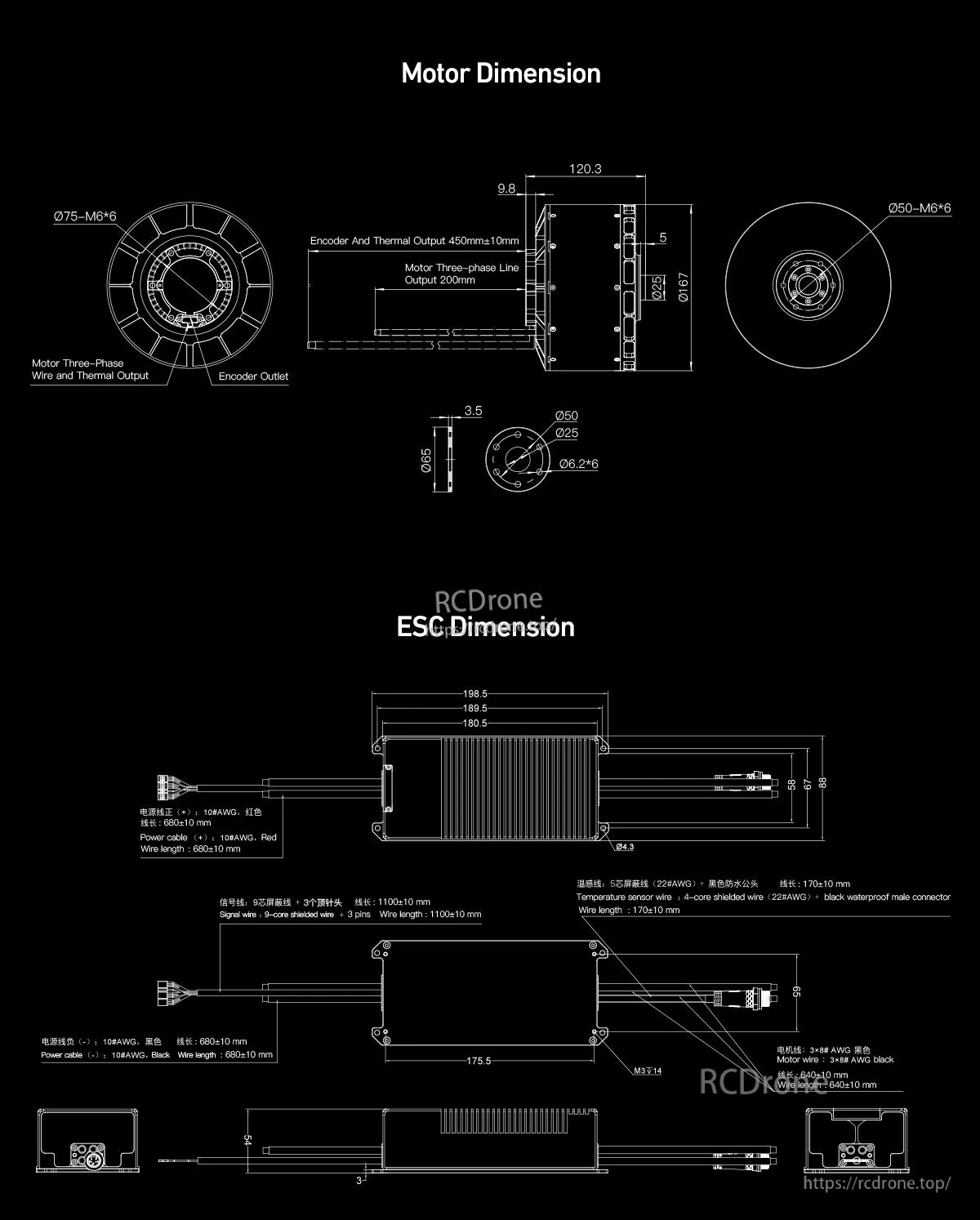

মোটর এবং ESC এর আকারের অঙ্কন ইনস্টলেশনের আগে মাউন্টিং হোল স্পেসিং এবং সামগ্রিক ফিট নিশ্চিত করতে সহায়তা করে।

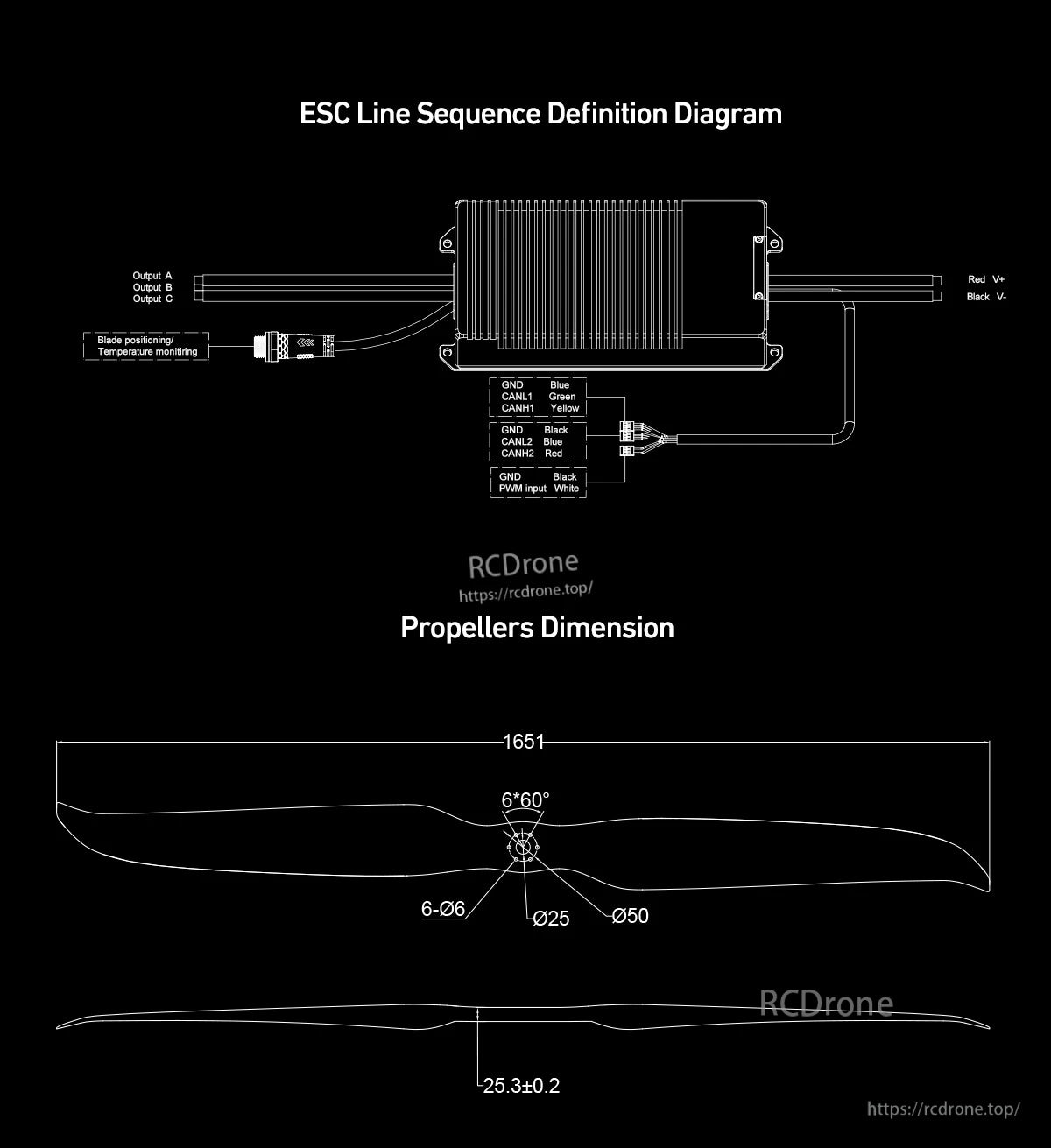

SineSic 80A Pro ESC এর পিনআউট এবং প্রপেলার মাত্রার গাইড আপনাকে ইনস্টলেশনের সময় মোটর, পাওয়ার এবং সিগন্যাল লিডগুলি সঠিকভাবে সংযোগ করতে সহায়তা করে।

SineSic 80A Pro ESC OTA আপডেটের মাধ্যমে সহজ টিউনিং সমর্থন করে এবং ডুয়াল CAN/PWM থ্রোটল ইনপুট সহ DSP/FOC নিয়ন্ত্রণ অফার করে।

কিটের কার্বন ফাইবার প্রপেলার বিকল্পগুলি ৪০% উপাদান শক্তি উন্নতি, ৫০% ভালো অ্যান্টি-ফ্লাটার কর্মক্ষমতা এবং ৩০ ডিবি শব্দ হ্রাসের দাবি সহ উপস্থাপন করা হয়েছে।

বিস্তারিত

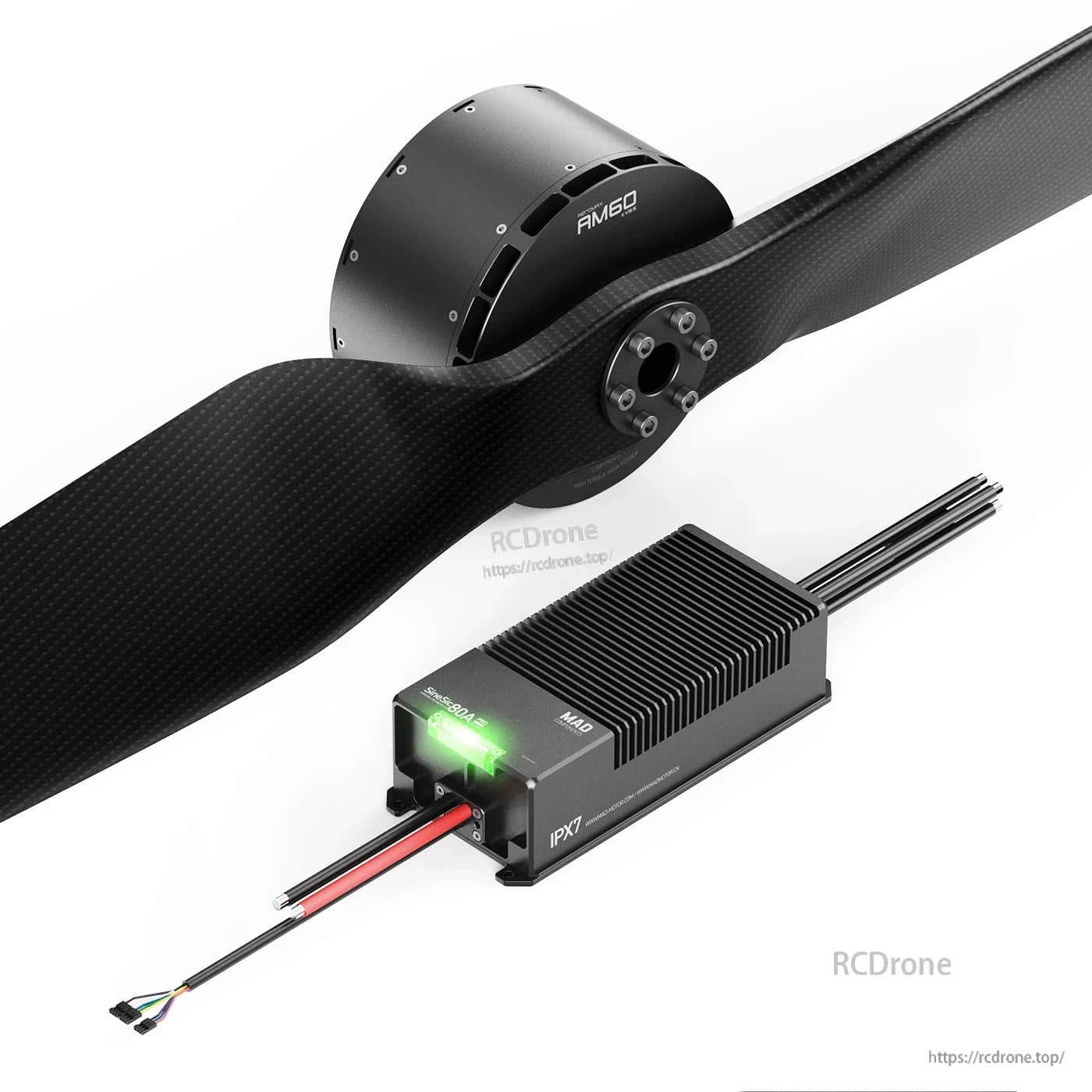

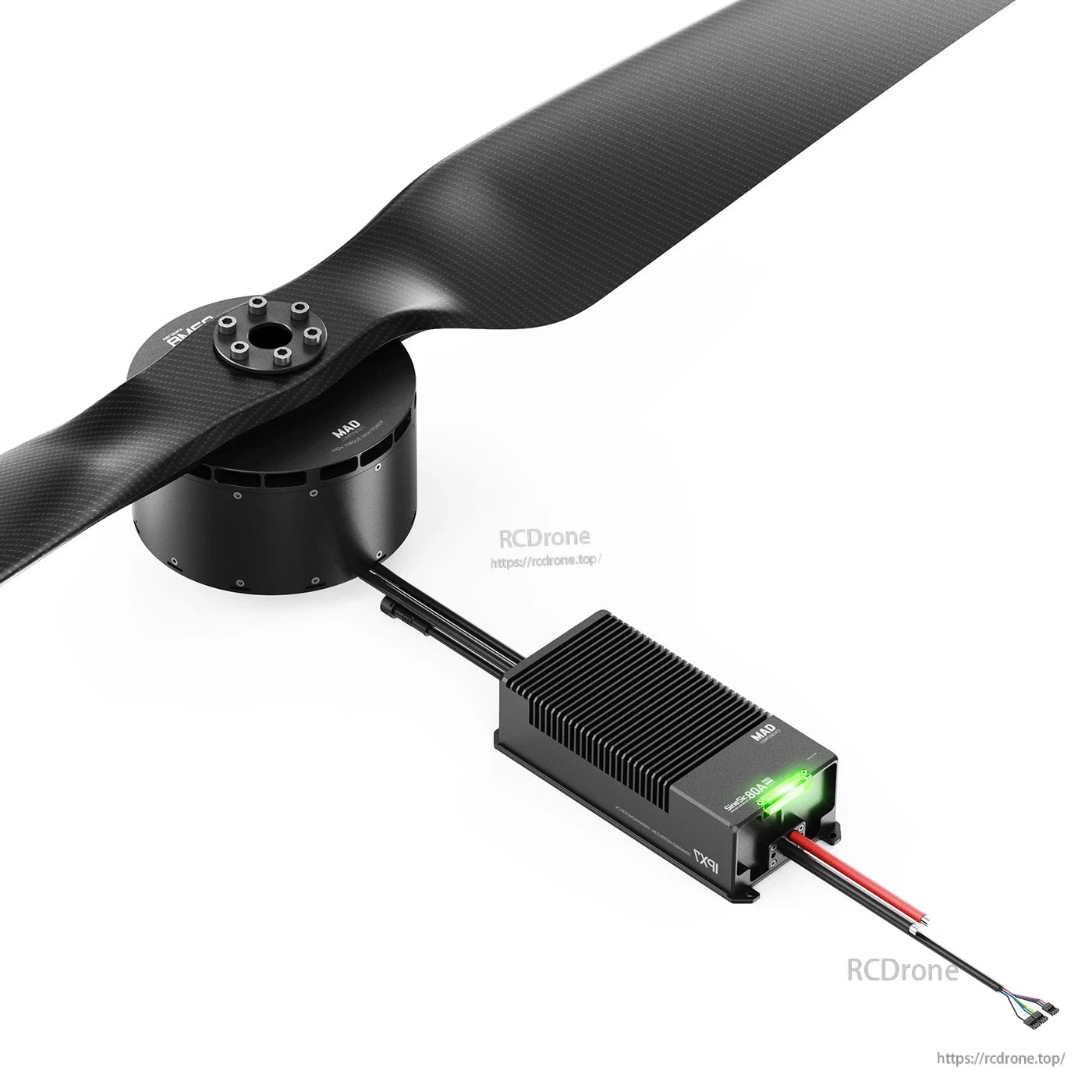

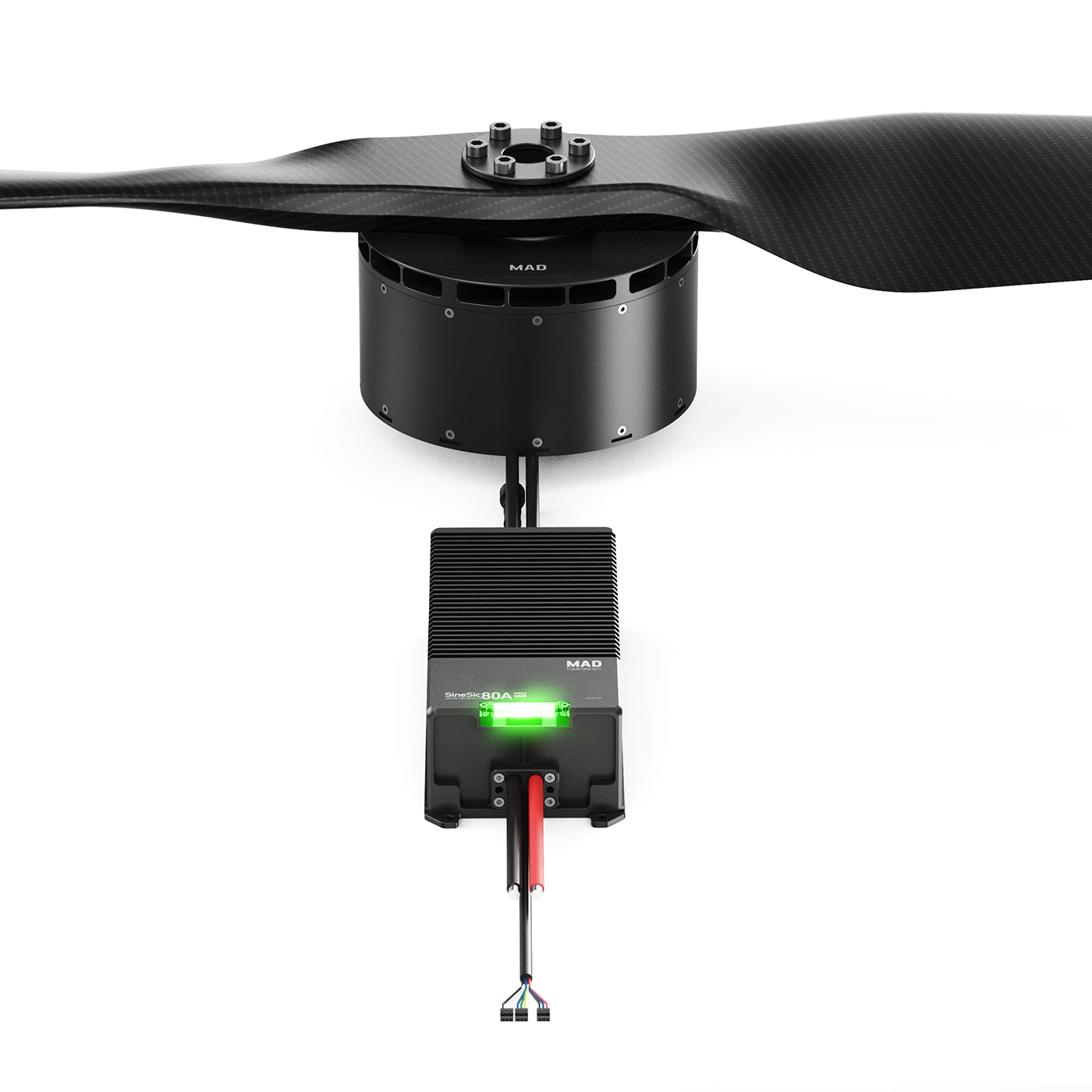

AeroMax 60 পাওয়ার সিস্টেম কিট একটি মোটর, দুই-পাতার প্রপ এবং ESC মডিউলকে একটি পরিষ্কার ভারী-লিফট ড্রাইভ সেটআপের জন্য জোড়া দেয়।

MAD AM60 মোটর ডিজাইন উচ্চ থ্রাস্ট-টু-ওয়েটকে গুরুত্ব দেয় ভ্যাকুয়াম-সিল করা কয়েল এবং রিয়েল-টাইম তাপমাত্রা পর্যবেক্ষণের সাথে।

AeroMax 60 কিট ডকুমেন্টেশন মূল মোটর, ESC, এবং প্রপের বিস্তারিত তথ্য সংক্ষিপ্ত করে একটি কর্মক্ষমতা বক্ররেখার সাথে সেটআপ রেফারেন্সের জন্য।

পরীক্ষার ডেটা টেবিল থ্রোটল স্টেপগুলি তালিকাভুক্ত করে ভোল্টেজ, কারেন্ট, RPM, থ্রাস্ট, এবং AM60 10.5KV কিটের জন্য দক্ষতা 65x18 প্রপ এবং SineSic 80A Pro ESC ব্যবহার করে।

বিস্তারিত মোটর এবং ESC মাত্রাগুলি ইনস্টলেশনের আগে আপনার এয়ারফ্রেমে মাউন্টিং হোল স্পেসিং এবং ফিটমেন্ট নিশ্চিত করতে সহায়তা করে।

স্পষ্ট ESC লিড লেবেলিং (A/B/C মোটর আউটপুট, V+/V- পাওয়ার, এবং CAN/PWM প্লাগ) এবং একটি প্রপেলার আকারের ডায়াগ্রাম সঠিক তারের সংযোগ এবং ফিটমেন্টে সহায়তা করে।

SineSic 80A Pro ESC সহজ টিউনিংয়ের জন্য OTA আপডেট সমর্থন করে এবং নমনীয় সেটআপের জন্য ডুয়াল CAN/PWM থ্রোটল বিকল্পগুলি অফার করে।

উচ্চ-কার্যকারিতা কার্বন ফাইবার প্রপেলারগুলি 40% উপাদানের শক্তি, 50% উন্নত অ্যান্টি-টার্বুলেন্ট কর্মক্ষমতা, এবং 30 dB শব্দ হ্রাসের দাবি সহ উপস্থাপন করা হয়েছে কঠোর ড্রোন ফ্লাইটের জন্য।

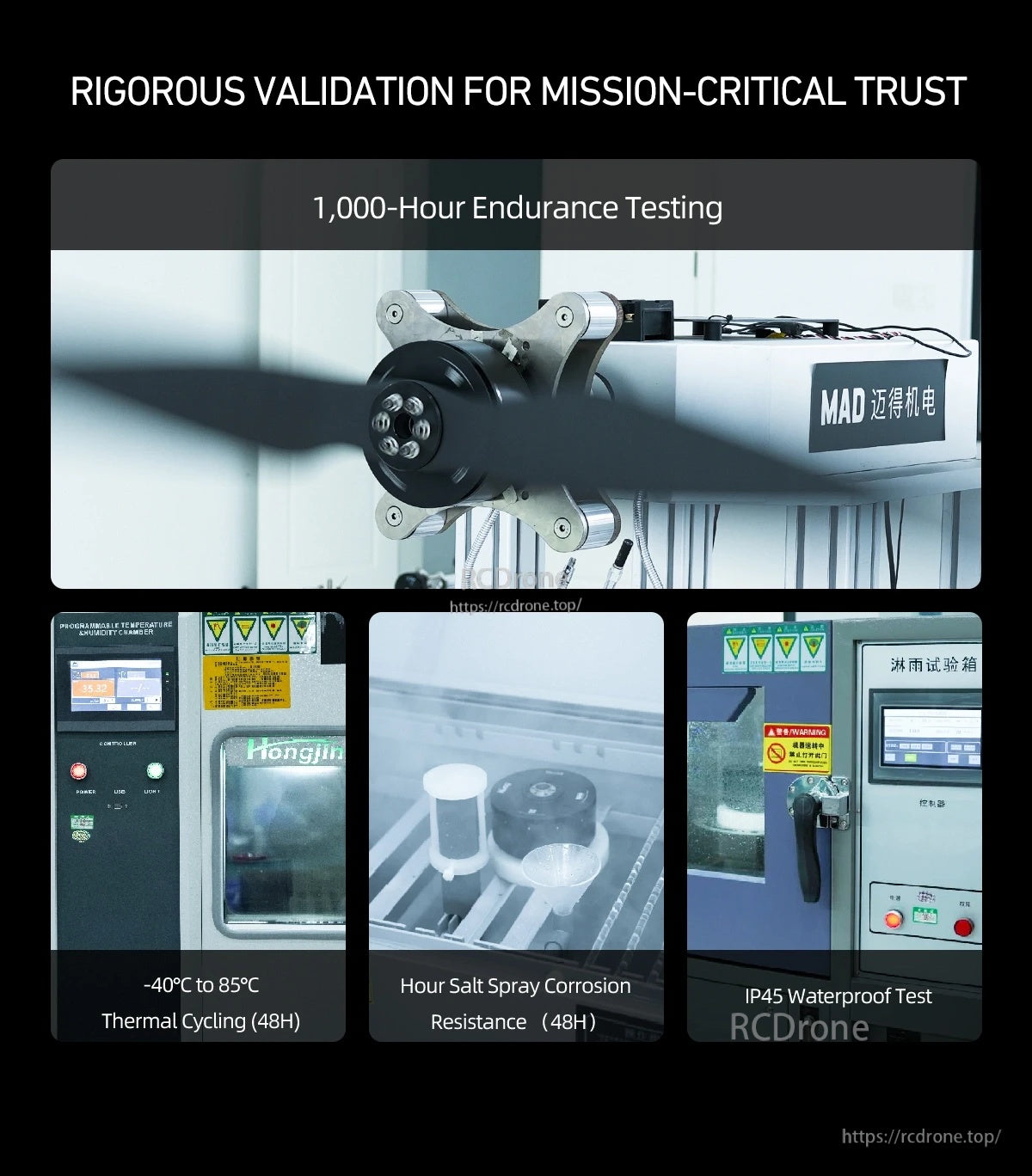

MAD AM60 পাওয়ার সিস্টেম কিটটি কঠোর বৈধতা পরীক্ষার উপর ফোকাস করে উপস্থাপন করা হয়েছে, যার মধ্যে রয়েছে স্থায়িত্ব, তাপীয় সাইক্লিং, জারা প্রতিরোধ, এবং IP45 জলরোধী পরীক্ষা।
