MAD AM160 4.5KV হেভি-লিফ্ট পাওয়ার সিস্টেম কিট

MAD AM160 4.5KV হেভি-লিফ্ট পাওয়ার সিস্টেম কিট

MAD

$16,927.50 USD
$16,927.50 USD
বিক্রয় বিক্রি শেষ
Taxes included. শিপিং চেকআউটের সময় গণনা করা হয়।
রোটেশন দিক
প্রপেলার সাইজ
সংস্করণ
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
সম্পূর্ণ বিবরণ দেখুন

Overview

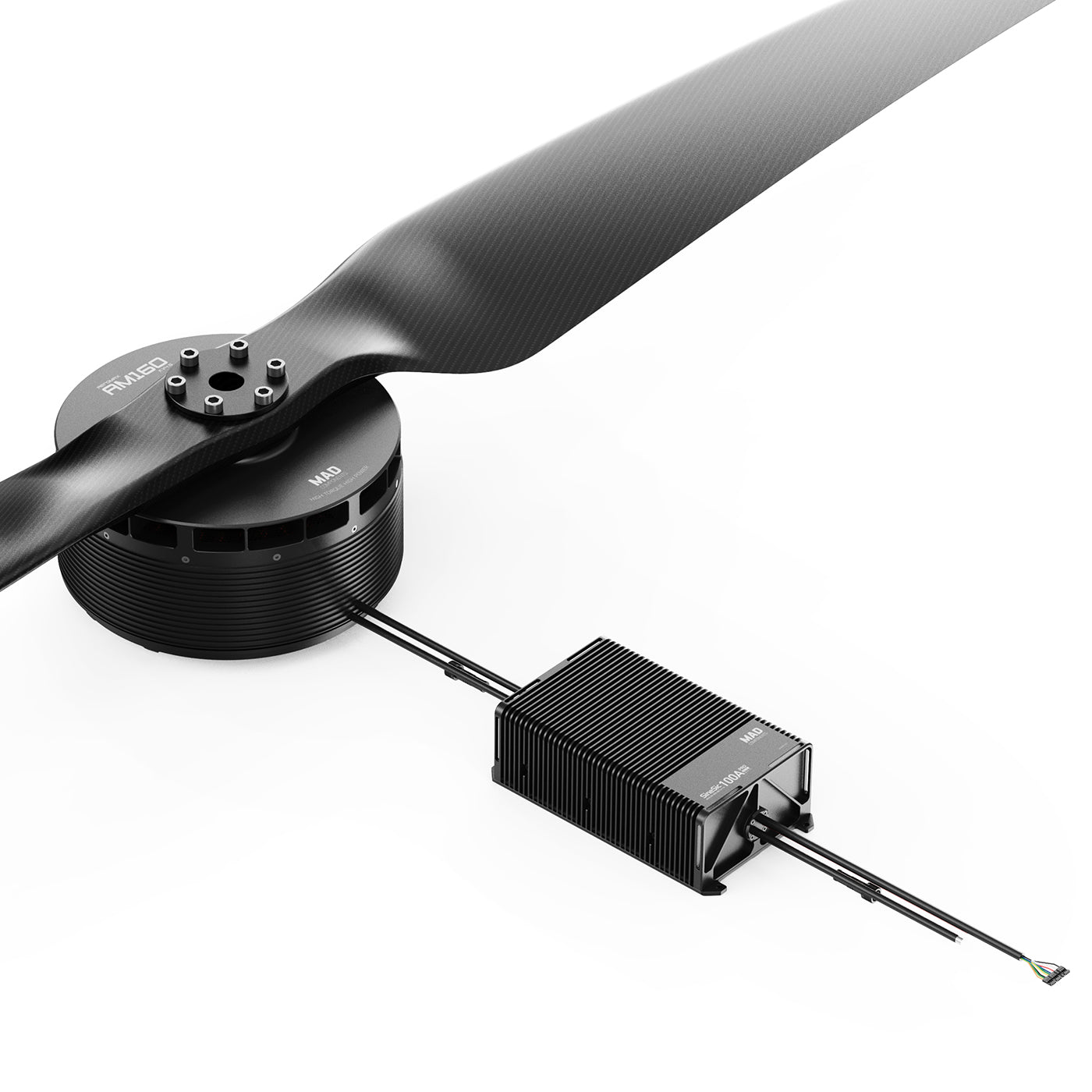

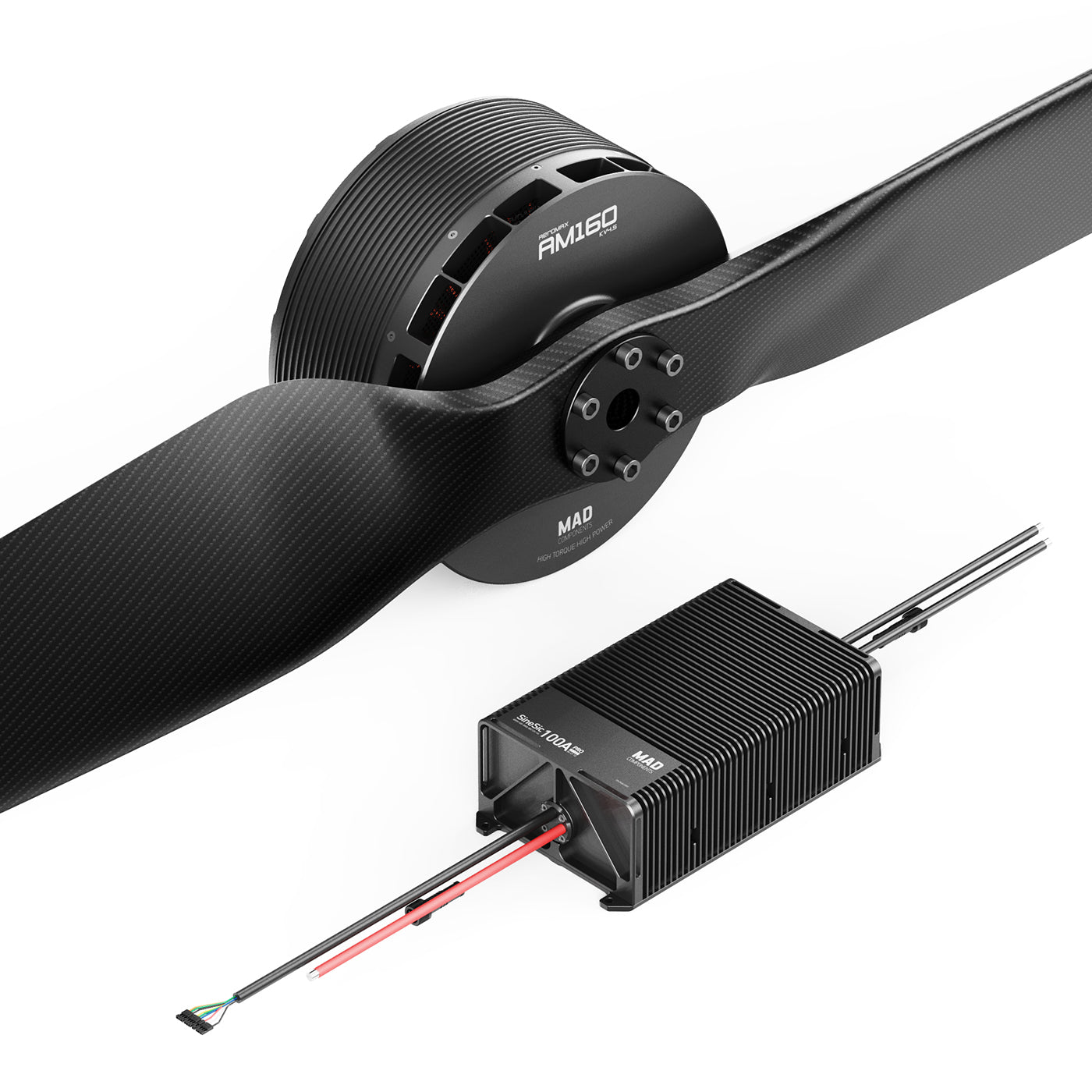

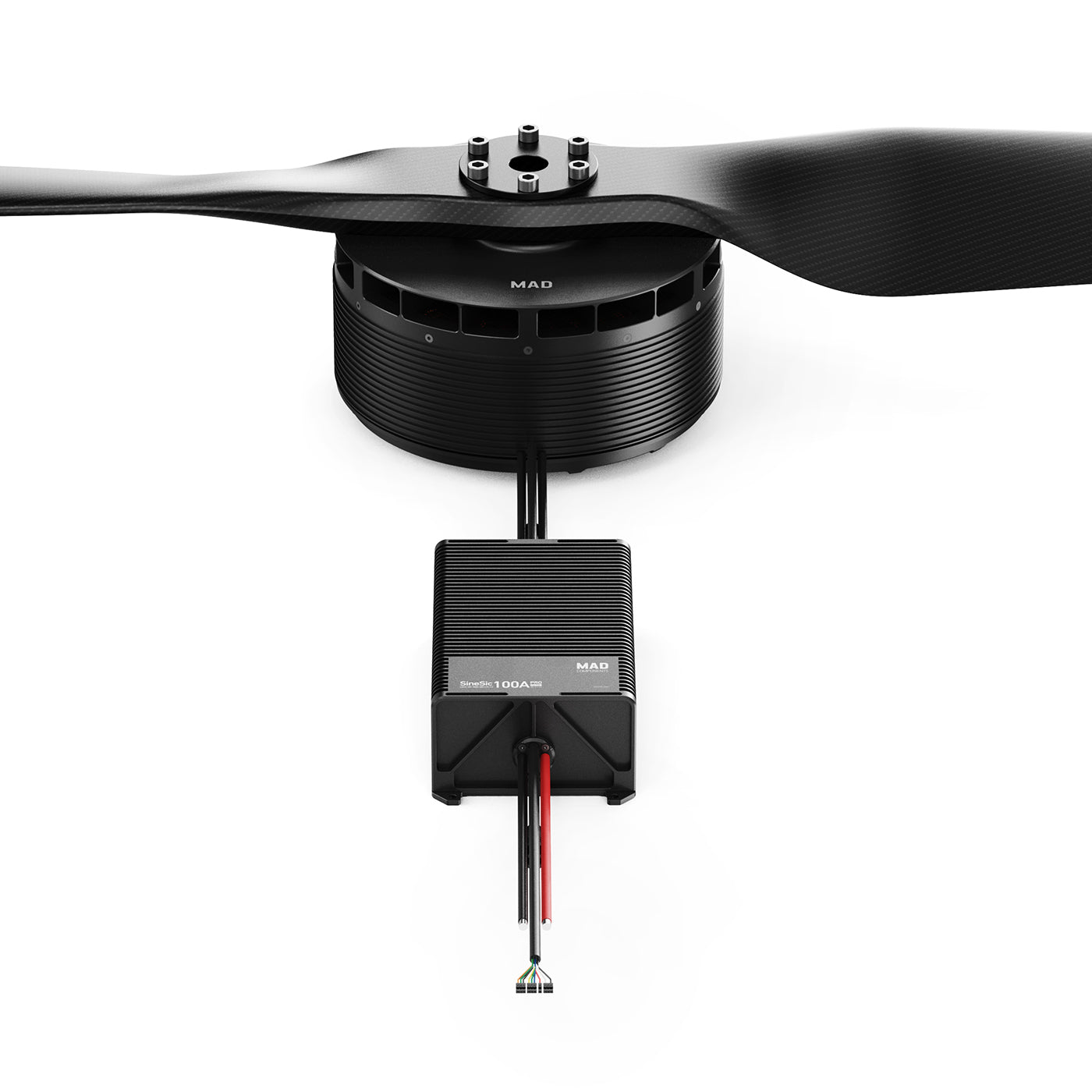

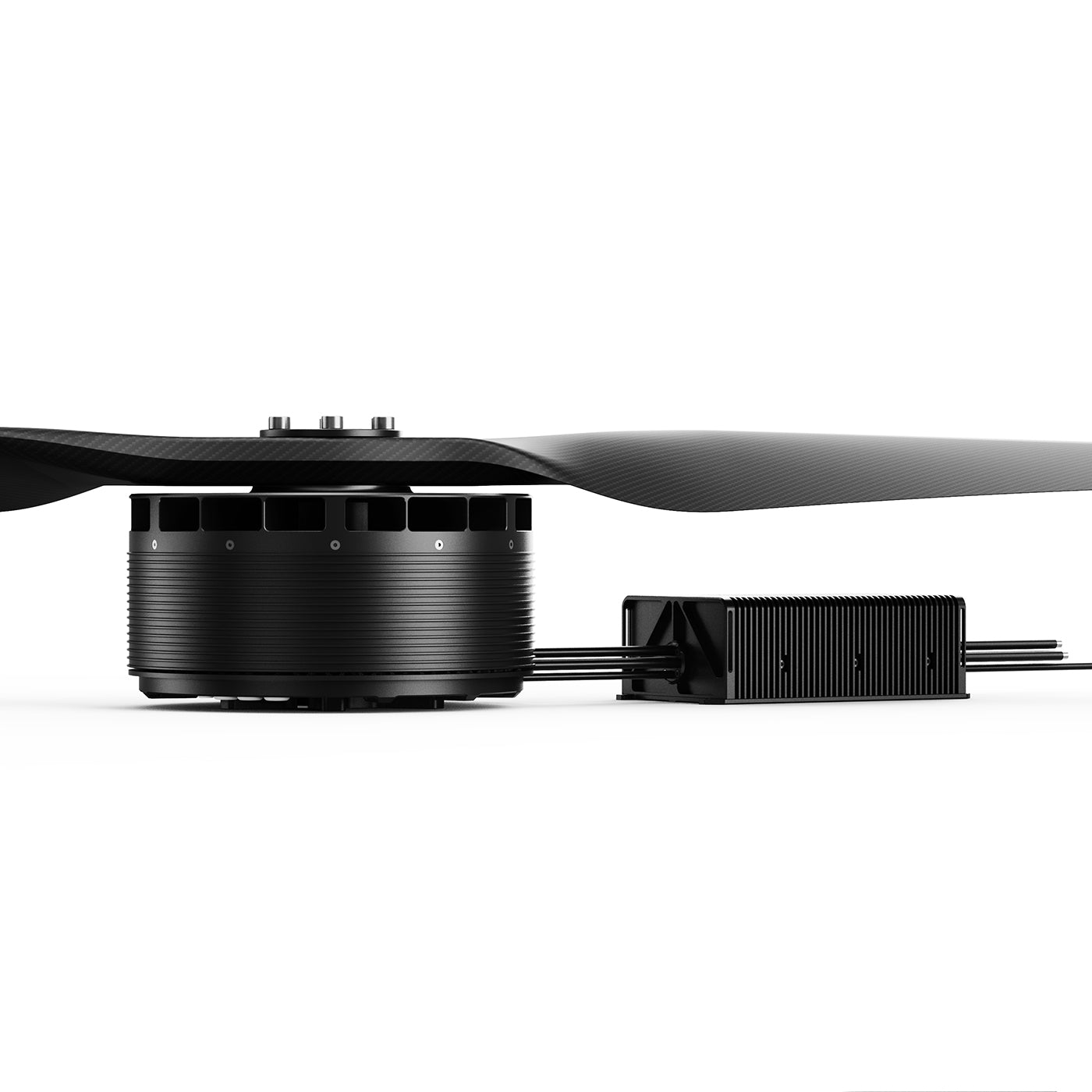

MAD AM160 4.5KV ভারী-লিফট পাওয়ার সিস্টেম কিট একটি ভারী-লিফট পাওয়ার সিস্টেম কিট যা একটি AM160 মোটর, একটি SineSic 100A Pro ESC এবং একটি FLUXER PRO 78x30 প্রপেলারকে উচ্চ-থ্রাস্ট মাল্টিরোটর পাওয়ারট্রেনের জন্য সংযুক্ত করে।

প্যাকিং অন্তর্ভুক্ত: মোটর*1 পিস, ESC*1 পিস, প্রপেলার*1 পিস

কিট A: PT1000 তাপ সেন্সর সহ।

কিট B: PT1000 তাপ সেন্সর + এনকোড (নির্দিষ্ট স্টপ পজিশনে প্রপেলার লক করে, সামঞ্জস্যপূর্ণ ESC ফার্মওয়্যার প্রয়োজন)।

মূল বৈশিষ্ট্য

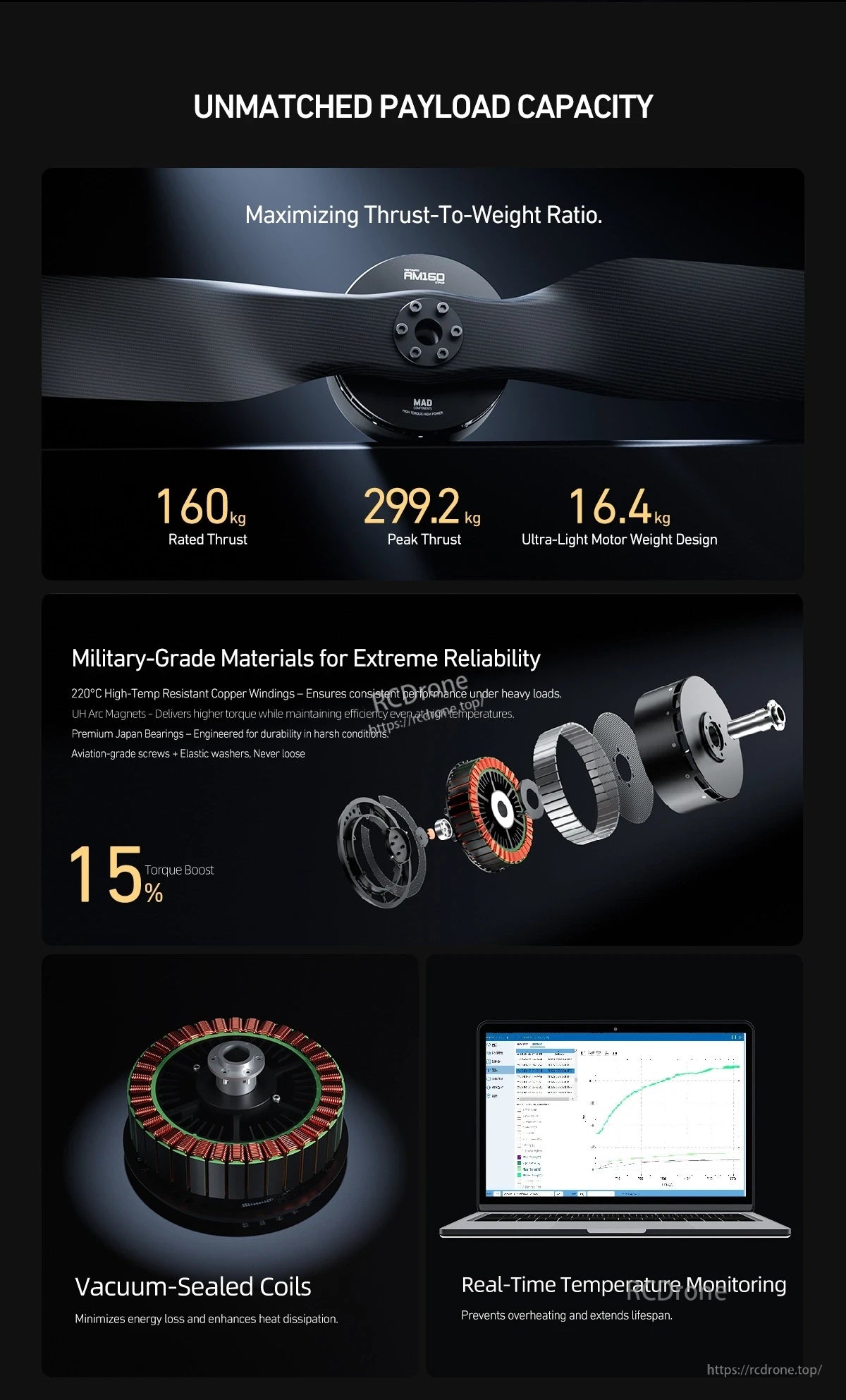

  • থ্রাস্ট ক্লাস (কিট): 160 কেজি রেটেড থ্রাস্ট; 299.2 কেজি পিক থ্রাস্ট
  • মোটর ওজন ডিজাইন: 16।4 কেজি
  • মোটর নির্মাণের বৈশিষ্ট্য: 220C উচ্চ তাপ প্রতিরোধী তামার প্যাঁচ; UH আর্ক চুম্বক; প্রিমিয়াম জাপানি বিয়ারিং; বিমান গ্রেড স্ক্রু + ইলাস্টিক ওয়াশার (কখনো আলগা হয় না)
  • টর্ক বুস্ট: 15%
  • কয়েল: ভ্যাকুয়াম-সিল করা কয়েল (শক্তি ক্ষতি কমায় এবং তাপ বিচ্ছুরণ বাড়ায়)
  • তাপমাত্রা পর্যবেক্ষণ: বাস্তব-সময়ের তাপমাত্রা পর্যবেক্ষণ (অতিরিক্ত তাপ প্রতিরোধ করে এবং আয়ু বাড়ায়)

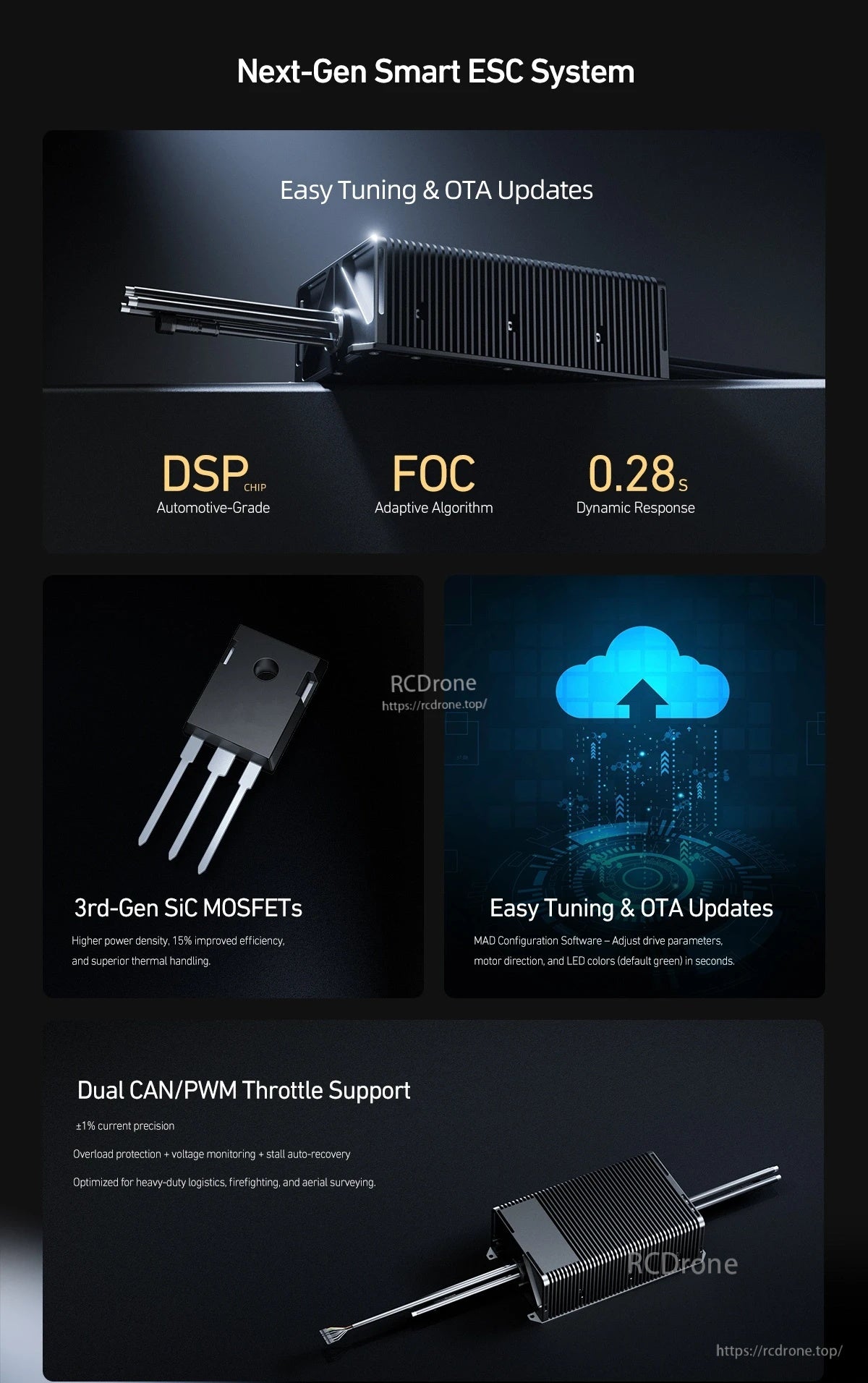

  • ESC সিস্টেম: DSP চিপ (গাড়ির গ্রেড); FOC অভিযোজিত অ্যালগরিদম; 0.28 s গতিশীল প্রতিক্রিয়া
  • MOSFETs: 3য় প্রজন্মের SiC MOSFETs (উচ্চ শক্তি ঘনত্ব; 15% উন্নত দক্ষতা; সুপারিয়র তাপ পরিচালনা)
    • & আপডেট & টিউনিং: সহজ টিউনিং & OTA আপডেট; MAD কনফিগারেশন সফটওয়্যার (ড্রাইভ প্যারামিটার, মোটর দিক এবং LED রঙ (ডিফল্ট সবুজ) কয়েক সেকেন্ডে সমন্বয় করুন)
  • থ্রোটল সিগন্যাল: ডুয়াল CAN/PWM থ্রোটল সমর্থন; 1% কারেন্ট নির্ভুলতা
  • প্রটেকশন ফাংশন: ওভারলোড সুরক্ষা + ভোল্টেজ মনিটরিং + স্টল অটো-রিকভারি
  • প্রপেলার ডিজাইন দাবি: জীববিজ্ঞান অনুপ্রাণিত এয়ারফয়েল + 3D টুইস্ট ডিজাইন (526" ব্যাস); 40% উপকরণের শক্তি; 50% উন্নত অ্যান্টি-ফ্লাটার কর্মক্ষমতা; 30 dB শব্দ হ্রাস

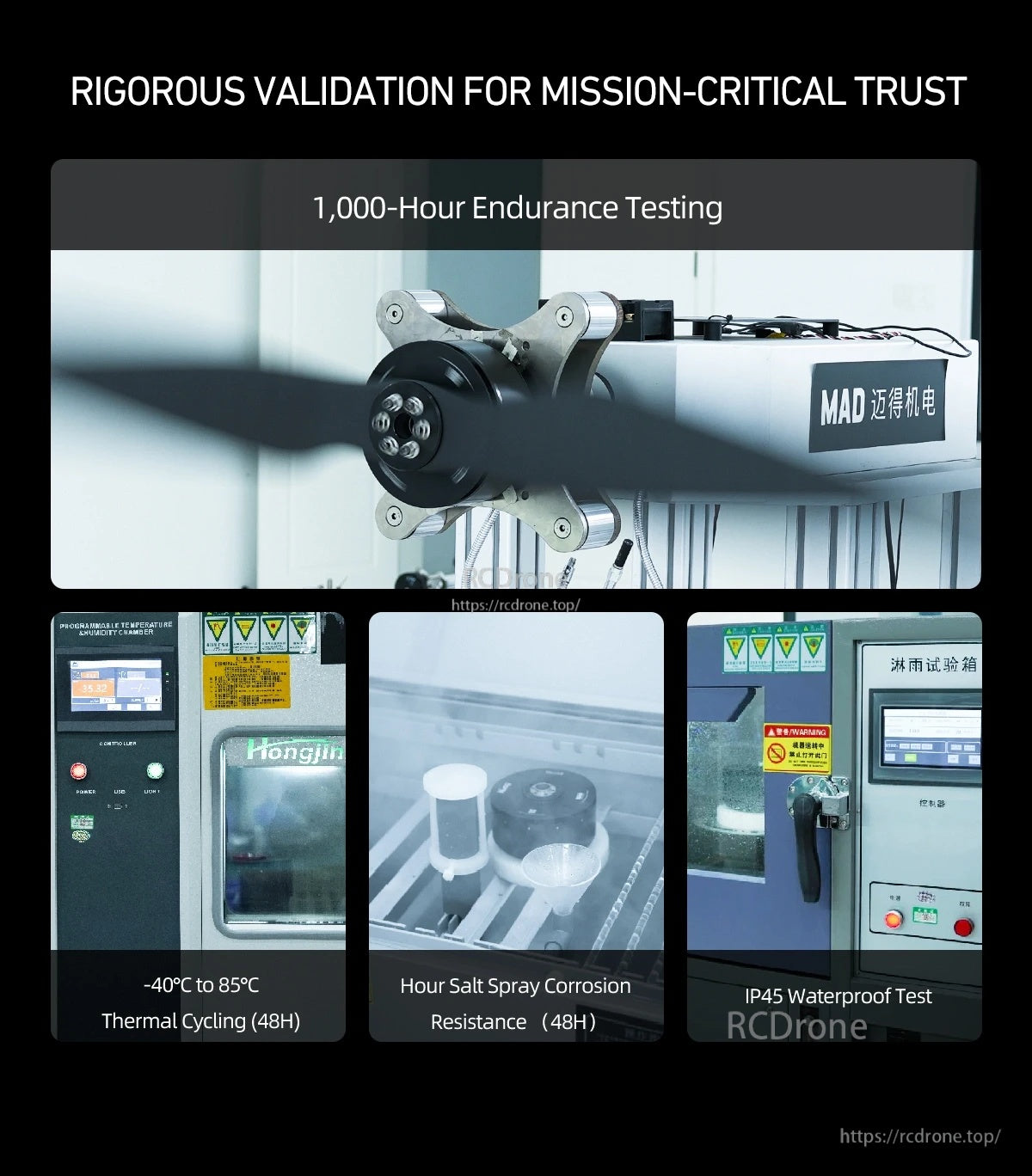

  • ভ্যালিডেশন (উল্লেখিত): 1,000-ঘণ্টার স্থায়িত্ব পরীক্ষা; -40C থেকে 85C তাপীয় সাইক্লিং (48H); লবণ স্প্রে জারা প্রতিরোধ (48H); IP45 জলরোধী পরীক্ষা

স্পেসিফিকেশন

কম্বো স্পেসিফিকেশন

মডেল AM160-Kit
সর্বাধিক থ্রাস্ট 299.2 কেজি
লিথিয়াম সামঞ্জস্যপূর্ণ 19OS (লিপো)
ওজন 20450100 গ্রাম
শক্তি তার / দৈর্ঘ্য 8AWG / 680 মিমি
প্রস্তাবিত উড্ডয়ন ওজন 160 কেজি
কার্যকারিতা 5.0 gf/W
চালনার তাপমাত্রা -20~50C
আইপি ডিগ্রি আইপি45
সংকেত তার 9পিন / 1230 মিমি

মোটর

মডেল এএম160
স্লট & পোল 36N42P
মোটর আকার ডি: 257 x 139 মিমি
কেভি 4.5 KV
কেবেল দৈর্ঘ্য 250 মিমি (বিস্তৃত এনামেল তার)
ওজন 16.4 কেজি

ESC

মডেল SineSic 100A Pro (450V~850V)
আকার 212.5*120*68 মিমি
রক্ষণের ডিগ্রী IPX7
PWM ইনপুট পালস প্রস্থ 1100~1900us
ওজন 2293 গ্রাম
নিরবচ্ছিন্ন আউটপুট কারেন্ট 100A
পিক আউটপুট কারেন্ট 200A (10S)
যোগাযোগ ইন্টারফেস CAN*2 (CAN2.0B,1M bps)

প্রপ

মডেল FLUXER PRO 78x30 PROP
প্রপসের উপাদান উচ্চ মানের কার্বন ফাইবার+রেজিন
মাউন্টিং মাত্রা D25-D75 (M8*6); কেন্দ্রের গর্ত D25
ওজন 175050 গ্রাম

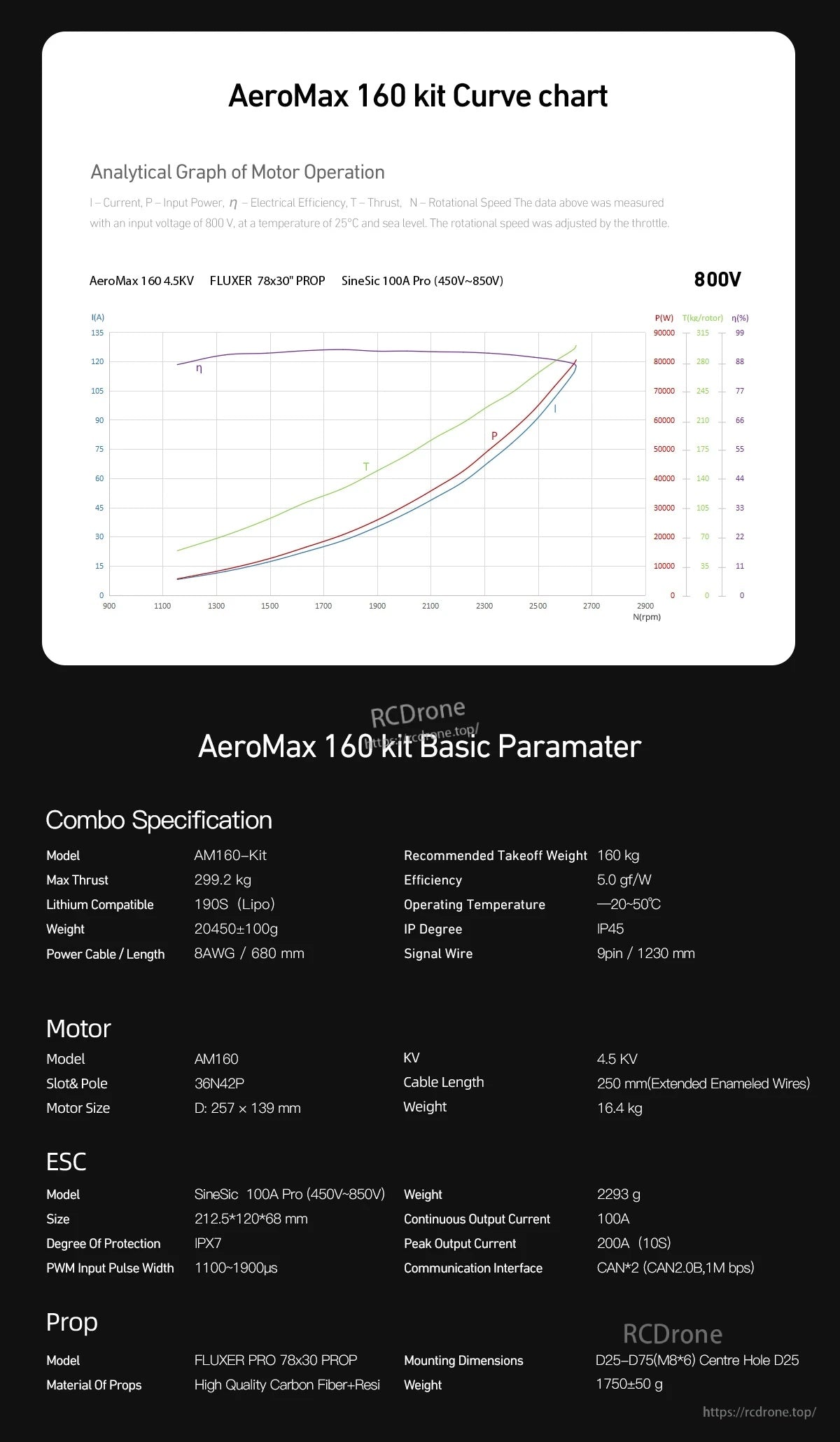

পারফরম্যান্স নোটস (কার্ভ চার্ট টেক্সট)

মোটর অপারেশনের বিশ্লেষণাত্মক গ্রাফ: I = কারেন্ট, P = ইনপুট পাওয়ার, = বৈদ্যুতিক দক্ষতা, T = থ্রাস্ট, N = ঘূর্ণন গতি। ডেটা 800 V ইনপুট ভোল্টেজে, 25C তাপমাত্রায় এবং সমুদ্রপৃষ্ঠে পরিমাপ করা হয়েছিল। থ্রোটল দ্বারা ঘূর্ণন গতি সমন্বয় করা হয়েছিল।

প্রদর্শিত সেটআপ: AeroMax 160 4.5KV + FLUXER 78x 30" PROP + SineSic 100A Pro (450V~850V), 800V।

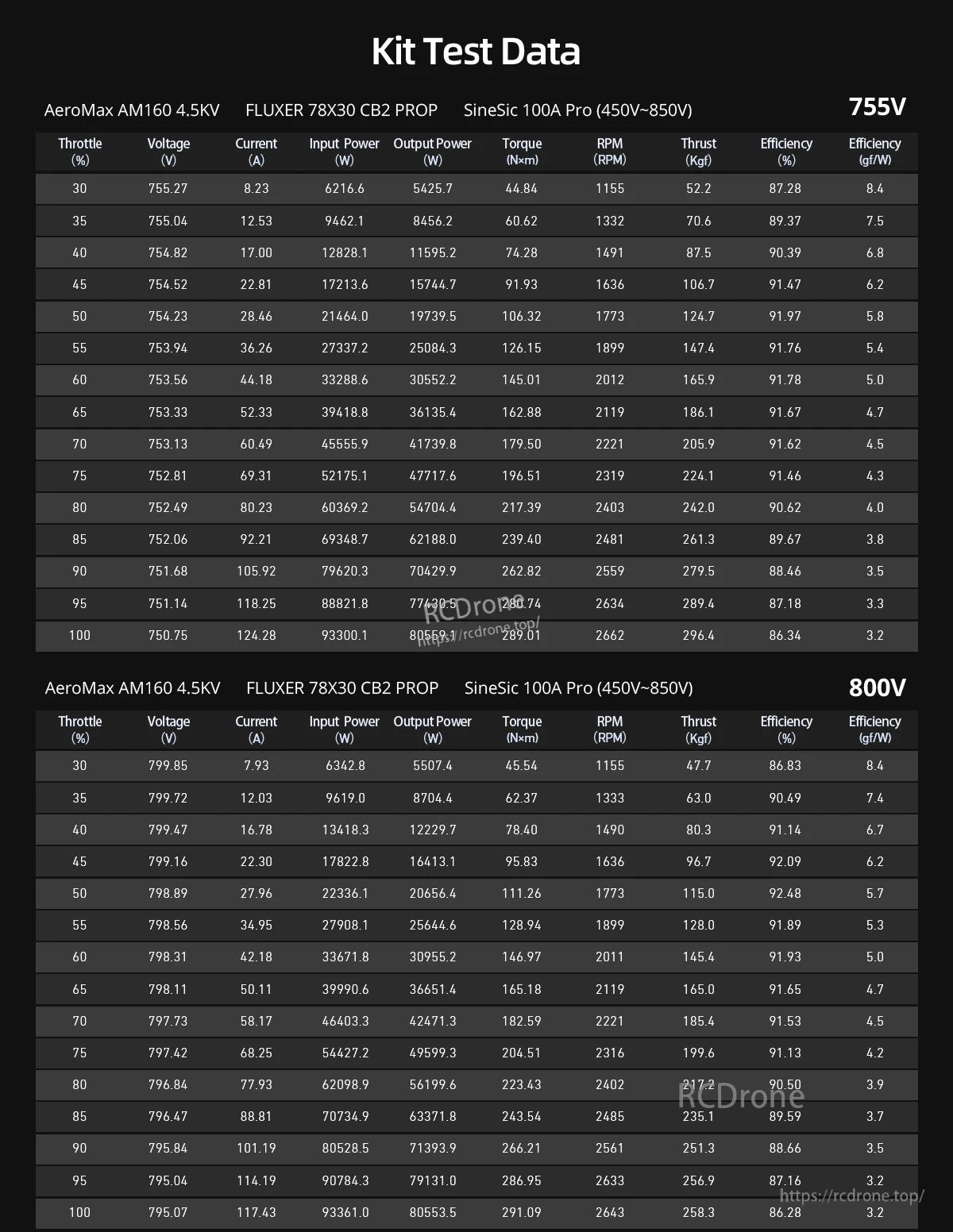

কিট টেস্ট ডেটা

টেস্ট হেডার প্রদর্শিত: AeroMax AM160 4.5KV + FLUXER 78X30 CB2 PROP + SineSic 100A Pro (450V~850V)

755V

থ্রোটল (%) ভোল্টেজ (V) কারেন্ট (A) ইনপুট পাওয়ার (W) আউটপুট পাওয়ার (W) টর্ক (N*m) RPM (RPM) থ্রাস্ট (kgf) কার্যকারিতা (%) কার্যকারিতা (gf/W)
30 755.27 8.23 6216.6 5425.7 44.84 1155 52.2 87.28 8.4
35 755.04 12.53 9462.1 8456.2 60.62 1332 70.6 89.37 7.5
40 754.82 17.00 12828.1 11595.2 74.28 1491 87.5 ৯০.৩৯ ৬.৮
৪৫ ৭৫৪.৫২ ২২.৮১ ১৭২১৩.৬ ১৫৭৪৪.৭ ৯১.৯৩ ১৬৩৬ ১০৬.৭ ৯১.৪৭ ৬.২
৫০ ৭৫৪.২৩ ২৮.৬৪ ২১৬৪০.০ ১৯৭৩৯.৫ ১০৬.৩২ ১৭৭৩ ১২৪.৭ ৯১.৯৭ ৫.৮
৫৫ ৭৫৩.৯৪ ৩৬.২৬ ২৭৩৩৭.২ ২৫০৮৪.৩ ১২৬.১৫ ১৮৯৯ ১৪৭.৪ ৯১.৭৬ ৫.৪
৬০ ৭৫৩.৫৬ ৪৪.১৮ ৩৩২৮৮.৬ ৩০৫৫২.২ ১৪৫.০১ ২০১২ ১৬৫.৯ ৯১.৭৮ ৫.০
৬৫ ৭৫৩.৩৩ ৫২.৩৩ ৩৯৪১৮.8 ৩৬১৩৫.৪ ১৬২.৮৮ ২১১৯ ১৮৬.১ ৯১.৬৭ ৪.৭
৭০ ৭৫৩.১৩ ৬০.৪৯ ৪৫৫৫৫.৯ ৪১৭৩৯.৮ ১৭৯.৫০ ২২২১ ২০৫.৯ ৯১.৬২ ৪.৫
৭৫ ৭৫২.৮১ ৬৯.৩১ ৫২১৭৫.১ ৪৭৭১৭.৬ ১৯৬.৫১ ২৩১৯ ২২৪.১ ৯১.৪৬ ৪.৩
৮০ ৭৫২.৪৯ ৮০.২৩ ৬০৩৬৯.২ ৫৪৭০৪.৪ ২১৭.৩৯ ২৪০৩ ২৪২.০ ৯০.৬২ ৪.০
৮৫ ৭৫২.০৬ ৯২.২১ ৬৯৩৪৮.৭ ৬২১৮৮.০ ২৩৯.৪০ ২৪৮১ ২৬১.৩ ৮৯.৬৭ ৩.8
90 ৭৫১.৬৮ ১০৫.৯২ ৭৯৬২০.৩ ৭০৪২৯.৯ ২৬২.৮২ ২৫৫৯ ২৭৯.৫ ৮৮.৪৬ ৩.৫
৯৫ ৭৫১.১৪ ১১৮.২৫ ৮৮৮২১.৮ ৭৭৪২০.৫ ২৮০.৭৪ ২৬৩৪ ২৮৯.৪ ৮৭.১৮ ৩.৩
১০০ ৭৫০.৭৫ ১২৪.২৮ ৯৩৩০০.১ ৮০৫৫৩.৫ ২৮৭.০১ ২৬৬২ ২৯৬.৪ ৮৬.৩৪ ৩.

৮০০V

১১৪.১৯ ২৮৬.৯৫ ২৫৬.৯ ৩.২ ১০০ ৭৯৫.০৭ ১১৭.৪৩ ৯৩৩৬১.০ ৮০৫৫৩.৫ ২৯১.০৯
  • ২৬৪৩ ২৫৮.৩ ৮৬.২৮

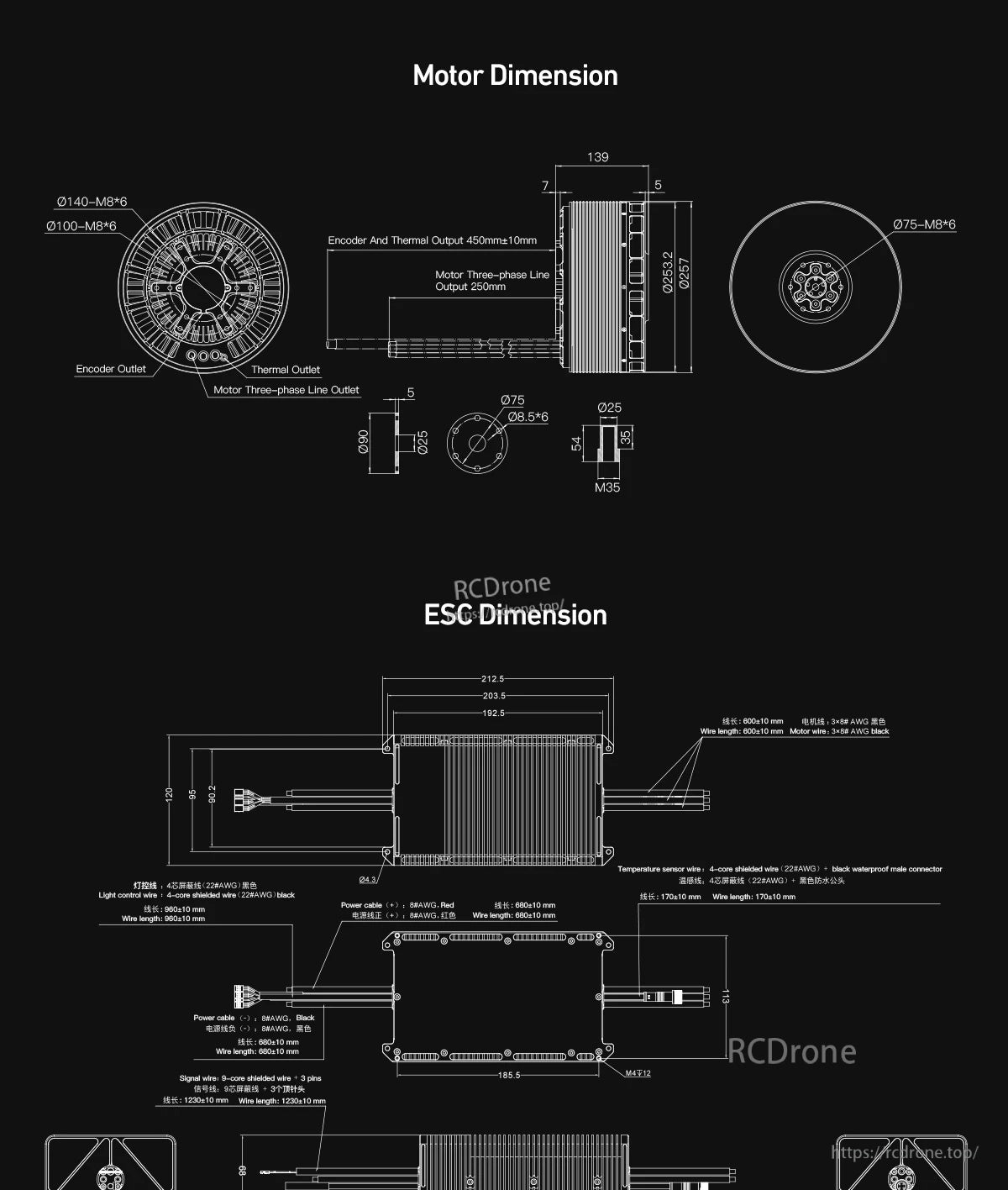

    • আকার & ইন্টারফেস (প্রদর্শিত টেক্সট) মোটর আকার (নির্বাচিত লেবেল/সংখ্যা প্রদর্শিত) মাউন্টিং প্যাটার্ন: ১৪০-ম৮*৬; ১০০-ম৮*৬; ৭৫-ম৮*৬ শরীরের ব্যাসের লেবেল প্রদর্শিত: ২৫৩।2; 257
  • দৈর্ঘ্য লেবেল প্রদর্শিত: 139
  • এনকোডার এবং তাপীয় আউটপুট: 450mm10mm
  • মোটর তিন-ফেজ লাইন আউটপুট: 250mm
  • অন্যান্য লেবেল প্রদর্শিত: 75; 8.5*6; 25; M35; 90

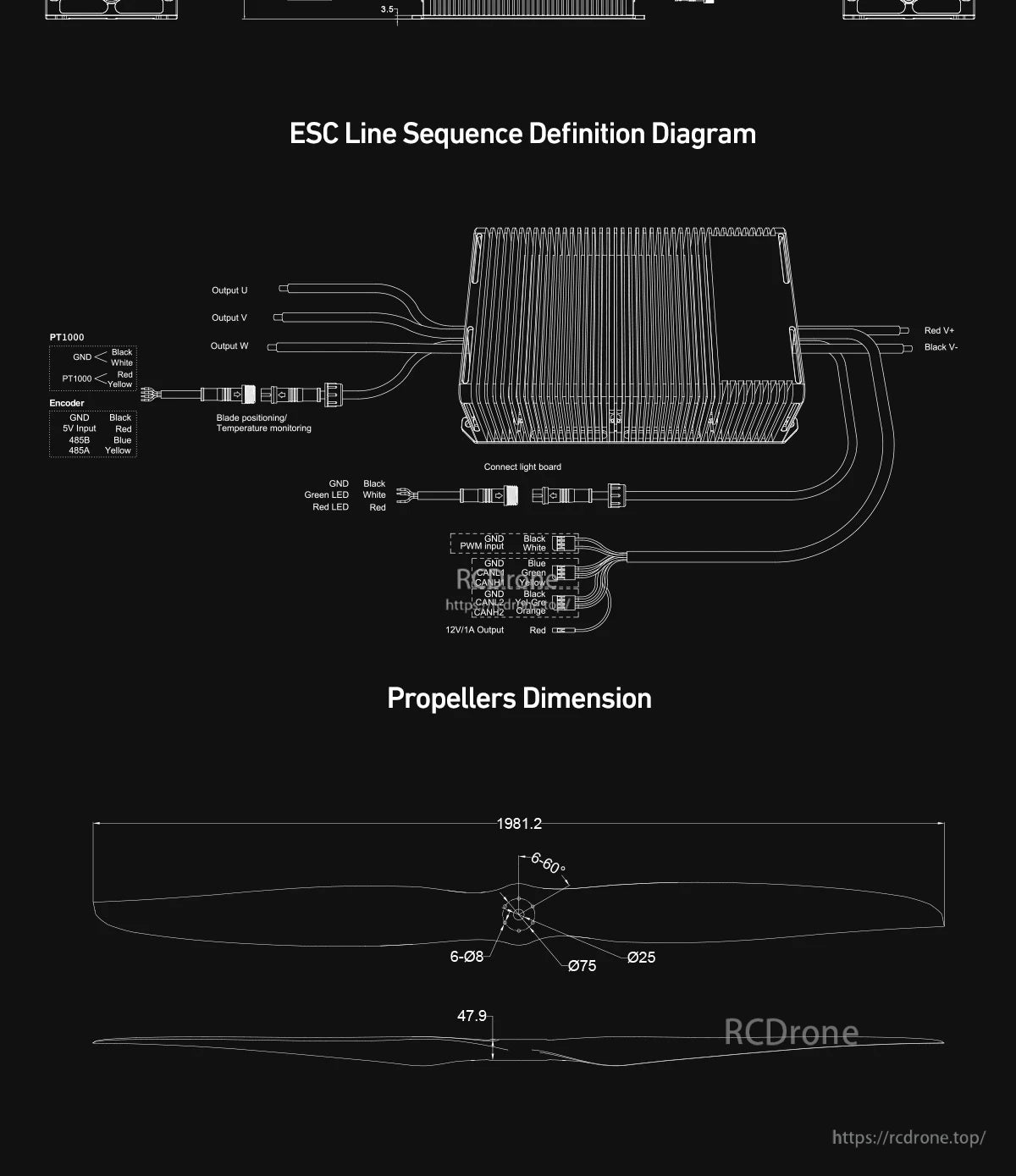

    • প্রপেলার মাত্রা (লেবেল প্রদর্শিত)

    • মোট দৈর্ঘ্য: 1981.2
    • হোল প্যাটার্ন: 6-8
    • প্রদর্শিত ব্যাস: 75; 25
    • কোণ লেবেল প্রদর্শিত: 6-60
    • পুরুত্ব লেবেল প্রদর্শিত: 47।9

    ESC লাইন সিকোয়েন্স সংজ্ঞা ডায়াগ্রাম (লেবেল প্রদর্শিত)

    • মোটর আউটপুট: আউটপুট U / আউটপুট V / আউটপুট W
    • শক্তি ইনপুট: লাল V+ / কালো V-
    • সেন্সর/IO লেবেল প্রদর্শিত: PT1000; এনকোডার; ব্লেড পজিশনিং / তাপমাত্রা মনিটরিং
    • LED: সবুজ LED / লাল LED
    • 12V/1A আউটপুট
    • লেবেল প্রদর্শিত: লাইট বোর্ড সংযুক্ত করুন

    কি অন্তর্ভুক্ত আছে

    • মোটর x 1
    • ESC x 1
    • প্রপেলার x 1

    কিট নির্বাচন এবং সামঞ্জস্য প্রশ্নের জন্য (এনকোডার স্টপ-পজিশন ফাংশন এবং প্রয়োজনীয় ESC ফার্মওয়্যার সহ), সমর্থনের সাথে যোগাযোগ করুন https://rcdrone.top/ অথবা ইমেইল করুন support@rcdrone.top.

    অ্যাপ্লিকেশন (প্রদর্শিত টেক্সট)

    • লজিস্টিক্স
    • অগ্নি নির্বাপন
    • মানচিত্র তৈরি
    • ড্রোন ডেলিভারি
    • জরুরি উদ্ধার
    • এয়ারিয়াল জরিপ

    বিস্তারিত

    MAD AM160 4.5KV Heavy-Lift Power System KitMAD AM160 4.5KV Heavy-Lift Power System KitMAD AM160 4.5KV Heavy-Lift Power System KitMAD AM160 4.5KV Heavy-Lift Power System KitMAD AM160 4.5KV Heavy-Lift Power System KitMAD AM160 4.5KV Heavy-Lift Power System KitMAD AM160 4.5KV Heavy-Lift Power System KitMAD AM160 4.5KV Heavy-Lift Power System KitMAD AM160 4.5KV Heavy-Lift Power System Kit

    Related Collections

    আরও ড্রোন এবং আনুষাঙ্গিক অন্বেষণ করুন

    থ্রোটল (%) ভোল্টেজ (V) কারেন্ট (A) ইনপুট পাওয়ার (W) আউটপুট পাওয়ার (W) টর্ক (N*m) RPM (RPM) থ্রাস্ট (kgf) কার্যকারিতা (%) কার্যকারিতা (gf/W)
    ৩০ ৭৯৯.৮৫ ৭.৯৩ ৬৩৪২.৮ ৫৫০৭.৪ ৪৫.৫৪ ১১৫৫ ৪৭.৭ ৮৬.৮৩ ৮.৪
    ৩৫ ৭৯৯.৭২ ১২.০৩ ৯৬১৯.০ ৮৭০৪.৪ ৬২.৩৭ ১৩৩৩ ৬৩.০ ৯০.৪৯ ৭.৪
    ৪০ ৭৯৯.৪৭ ১৬.৭৮ ১৩৪১৮.৩ ১২২২৯.৭ ৭৮.৪০ ১৪৯০ ৮০.৩ ৯১.১৪ ৬. 7
    ৪৫ ৭৯৯.১৬ ২২.৩০ ১৭৮২২.৮ ১৬৪১৩.১ ৯৫.৮৩ ১৬৩৬ ৯৬.৭ ৯২.০৯ ৬.২
    ৫০ ৭৯৮.৮৯ ২৭.৯৬ ২২৩৩৬.১ ২০৬৫৬.৪ ১১১.২৬ ১৭৭৩ ১১৫.০ ৯২.৪৮ ৫.৭
    ৫৫ ৭৯৮.৫৬ ৩৪.৯৫ ২৭৯০৮.১ ২৫৬৪৪.৬ ১২৮.৯৪ ১৮৯৯ ১২৮.০ ৯১.৮৯ ৫.৩
    ৬০ ৭৯৮.৩১ ৪২.১৮ ৩৩৬৭১.৮ ৩০৯৫৫.২ ১৪৬.৯৭ ২০১১ ১৪৫.৪ ৯১.৯৩ ৫.০
    ৬৫ ৭৯৮.১১ ৫০.১১ ৩৯৯৯০.৬ ৩৬৬৫১.৪ ১৬৫.18 2119 165.0 91.65 4.7
    70 797.73 58.17 46403.3 42471.3 182.59 2221 185.4 91.53 4.5
    75 797.42 68.25 54427.2 49599.3 204.51 2316 199.6 91.13 4.2
    80 796.84 77.93 62098.9 56199.6 223.43 2402 217.2 90.50 3.9
    85 796.47 88.81 70734.9 63371.8 243.54 2485 235.1 89.59 3.7
    90 795.84 ১০১.১৯ ৮০৫২৮.৫ ৭১৩৯৩.৯ ২৬৬.২১ ২৫৬১ ২৫১.৩ ৮৮.৬৬ ৩.৫
    ৯৫ ৭৯৫.০৪ ৯০৭৮৪.৩ ৭৯১৩১.০ ২৬৩৩ ৮৭.১৬ ৩.২
