MAD AM60 7.5KV পাওয়ার সিস্টেম কিট | AM60 মোটর + SineSic 80A Pro ESC (200V-435V) + 73x29 প্রপ

Overview

MAD AM60 7.5KV পাওয়ার সিস্টেম কিট product_type একটি AM60 মোটর, SineSic 80A Pro ESC, এবং FLUXER PRO 73x29 প্রপেলারকে একত্রিত করে ভারী-লিফট মাল্টিরোটর পাওয়ারট্রেনের জন্য। দুটি কিট অপশন উপলব্ধ: কিট A (মানক ESC ফার্মওয়্যার, প্রপেলার লক ছাড়া) এবং কিট B (মোটর ম্যাগনেটিক এনকোডার প্রপেলার লক সমর্থন; সামঞ্জস্যপূর্ণ ESC ফার্মওয়্যার প্রয়োজন)।

মূল বৈশিষ্ট্য

• কিট অপশন:
  কিট A: লক প্রপেলার ফাংশন ছাড়া; 1 x ESC (মানক ফার্মওয়্যার) এবং 1 x CW বা CCW প্রপেলার অন্তর্ভুক্ত।
  কিট B: মোটর একটি ম্যাগনেটিক এনকোডার বৈশিষ্ট্যযুক্ত যা একটি নির্দিষ্ট স্টপ পজিশনে প্রপেলার সনাক্ত এবং লক করতে পারে (সামঞ্জস্যপূর্ণ ESC ফার্মওয়্যার প্রয়োজন); 1 x ESC (প্রয়োজনীয় ফার্মওয়্যার সহ) এবং 1 x CW বা CCW প্রপেলার অন্তর্ভুক্ত।
• রেটেড/পিক থ্রাস্ট ফিগার: 60 কেজি রেটেড থ্রাস্ট; 126.9 কেজি পিক থ্রাস্ট।
• স্মার্ট ESC সিস্টেম: DSP চিপ (অটোমোটিভ-গ্রেড), FOC অ্যাডাপটিভ অ্যালগরিদম, 0.২৮ সেকেন্ডের গতিশীল প্রতিক্রিয়া, ডুয়াল CAN/PWM থ্রটল সমর্থন, OTA আপডেট।
• প্রপেলার এবং সিস্টেমের তথ্য প্রদান করা হয়েছে: কার্ভ চার্ট এবং পরীক্ষার তথ্যের টেবিল ৩৫৫ ভি এবং ৪০০ ভি এ।

স্পেসিফিকেশন

পরীক্ষার তথ্য

• কার্ভ চার্ট: AeroMax 60 7.5KV + FLUXER 73x 29" PROP + SineSic 80A Pro (200V~435V) শিল্প সংস্করণ; ইনপুট ভোল্টেজ 400 V; তাপমাত্রা 25°C; সমুদ্রপৃষ্ঠ।
• কিট পরীক্ষার তথ্য টেবিল: 355 V এবং 400 V এর জন্য প্রদান করা হয়েছে (থ্রোটল %, ভোল্টেজ (V), কারেন্ট (A), ইনপুট পাওয়ার (W), আউটপুট পাওয়ার (W), টর্ক (N·m), RPM, থ্রাস্ট (kgf), দক্ষতা (%), দক্ষতা (gf/W)).

ওয়্যারিং / ইন্টারফেস

• ESC লাইন সিকোয়েন্স লেবেল: আউটপুট A / আউটপুট B / আউটপুট C; লাল V+; কালো V-.
• সিগন্যাল পিন লেবেলগুলি প্রদর্শিত: GND (নীল), CANH1 (সবুজ), CANL1 (হলুদ), GND (কালো), CANL2 (নীল), CANH2 (লাল), GND (কালো), PWM ইনপুট (সাদা)।
• ব্লেড পজিশনিং / তাপমাত্রা মনিটরিং সংযোগকারী প্রদর্শিত।

আকার

• মোটর (মূল আকার প্রদর্শিত): 120.3; Ø167; Ø75-M6*6; Ø50-M6*6; Ø25; Ø6.2*6; 9.8; 5; 3.5; Ø65।
• ESC (মূল আকার প্রদর্শিত): 198.5; 189.5; 180.5; 175.5; 88; 67; 47; 54; 3; Ø4.3; M3*14।
• প্রপেলার: দৈর্ঘ্য 1854.2; কোণ 6-60°; Ø25; Ø50; 6-Ø6.2; পুরুত্ব 35.4±0.02।

কি অন্তর্ভুক্ত

• কিট A: 1 x ESC (মানক ফার্মওয়্যার) + 1 x CW বা CCW প্রপেলার
• কিট B: 1 x ESC (প্রয়োজনীয় ফার্মওয়্যার সহ) + 1 x CW বা CCW প্রপেলার

সামঞ্জস্য পরীক্ষা (কিট A বনাম কিট B ফার্মওয়্যার প্রয়োজনীয়তা) এবং অর্ডারিং সহায়তার জন্য, যোগাযোগ করুন https://rcdrone.top/ অথবা support@rcdrone.top.

বিস্তারিত

AeroMax 60 কিট একটি বড় প্রপেলারকে একটি মেলানো মোটর এবং ইলেকট্রনিক্সের সাথে সংযুক্ত করে একটি সম্পূর্ণ পাওয়ার সিস্টেম সেটআপ তৈরি করে।

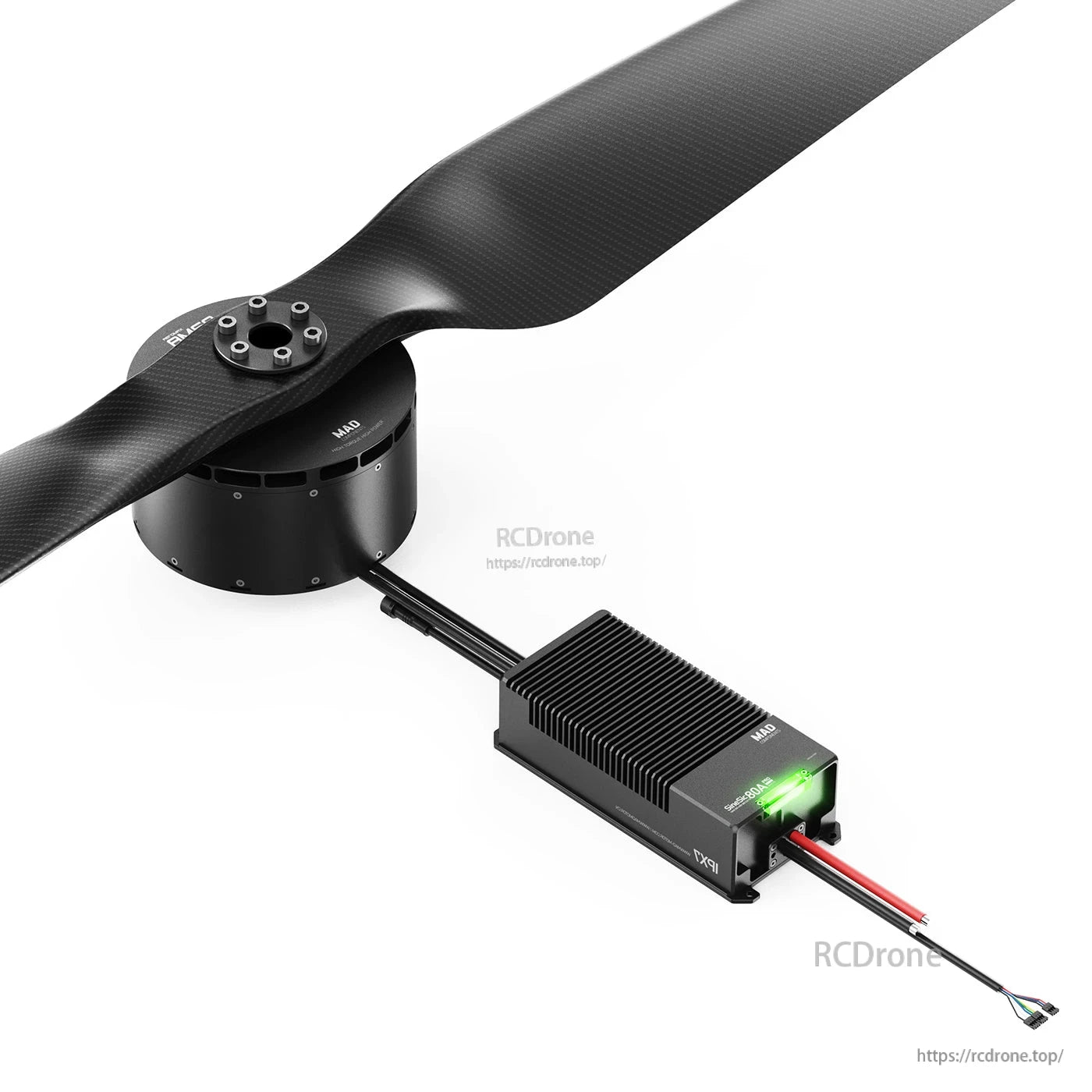

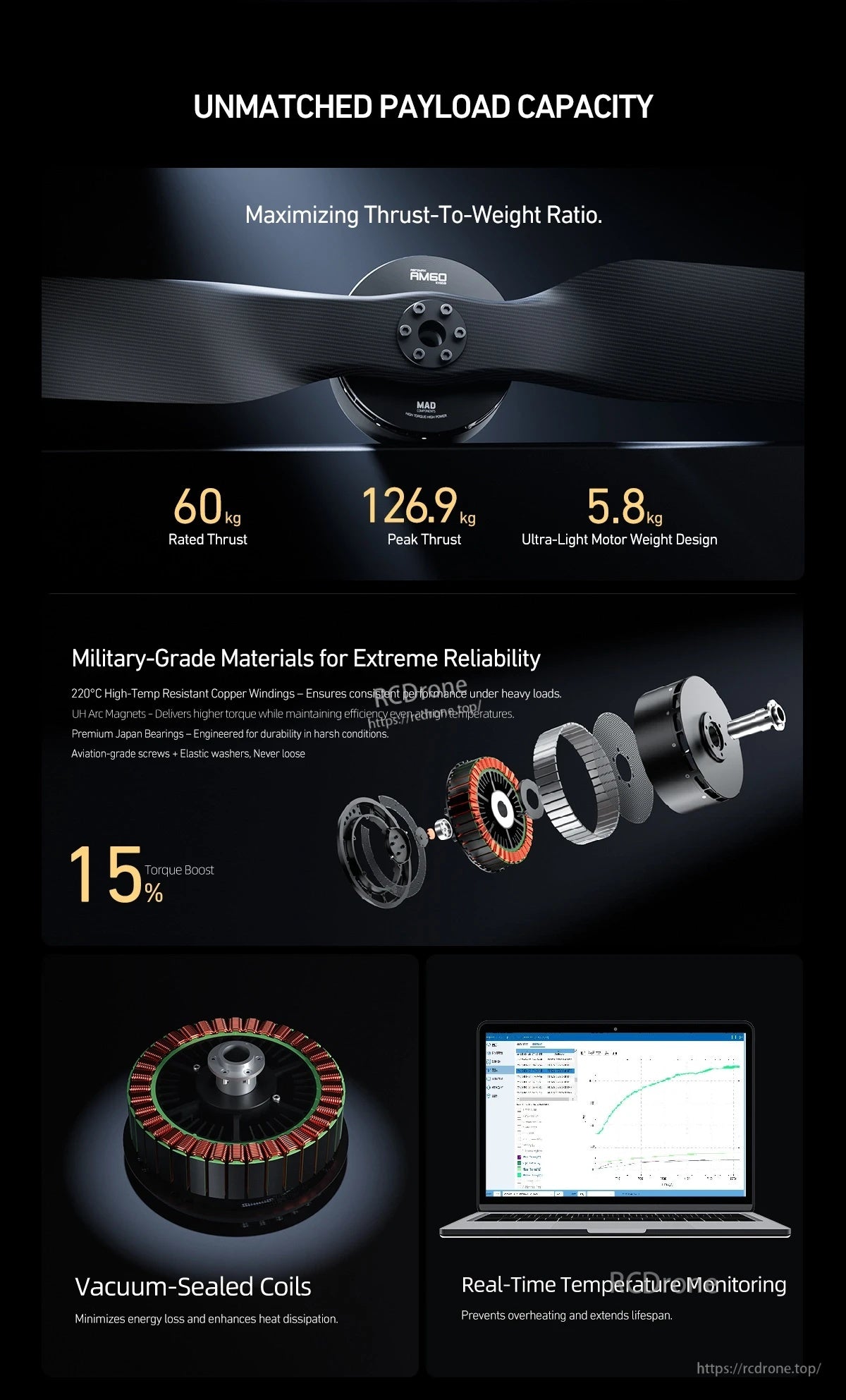

MAD AM60 মোটর 60 কেজি রেটেড থ্রাস্ট, 126.9 কেজি পিক থ্রাস্ট এবং একটি অতিরিক্ত হালকা 5.8 কেজি ওজন ডিজাইন সহ উপস্থাপন করা হয়েছে, পাশাপাশি ভ্যাকুয়াম-সিল করা কয়েল এবং রিয়েল-টাইম তাপমাত্রা পর্যবেক্ষণের মতো বৈশিষ্ট্য রয়েছে।

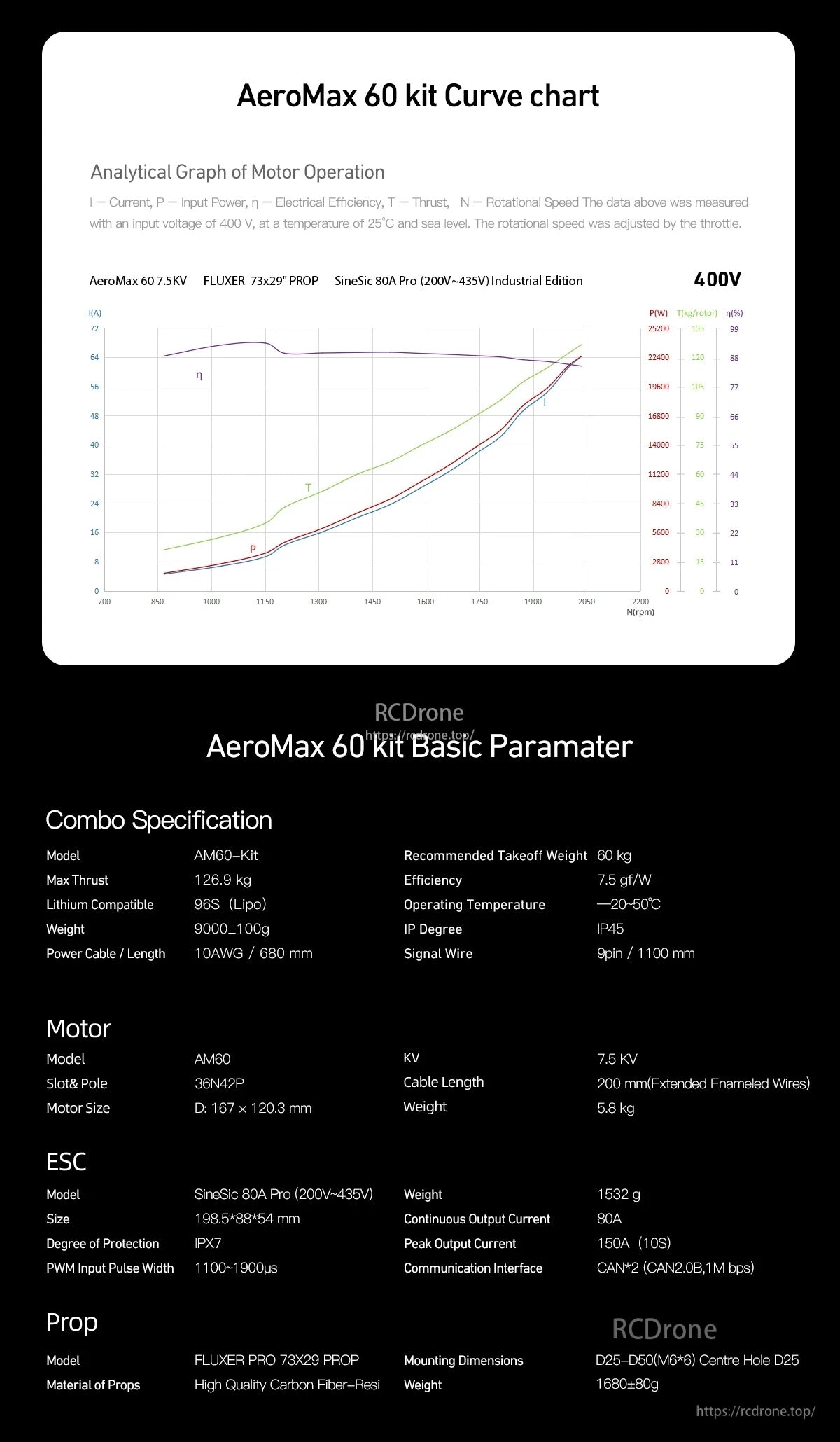

AeroMax 60 কিট 400V মোটর কর্মক্ষমতা বক্ররেখা এবং AM60 7.5KV পাওয়ার সিস্টেমের জন্য মূল কম্বো প্যারামিটারগুলি তালিকাভুক্ত করে।

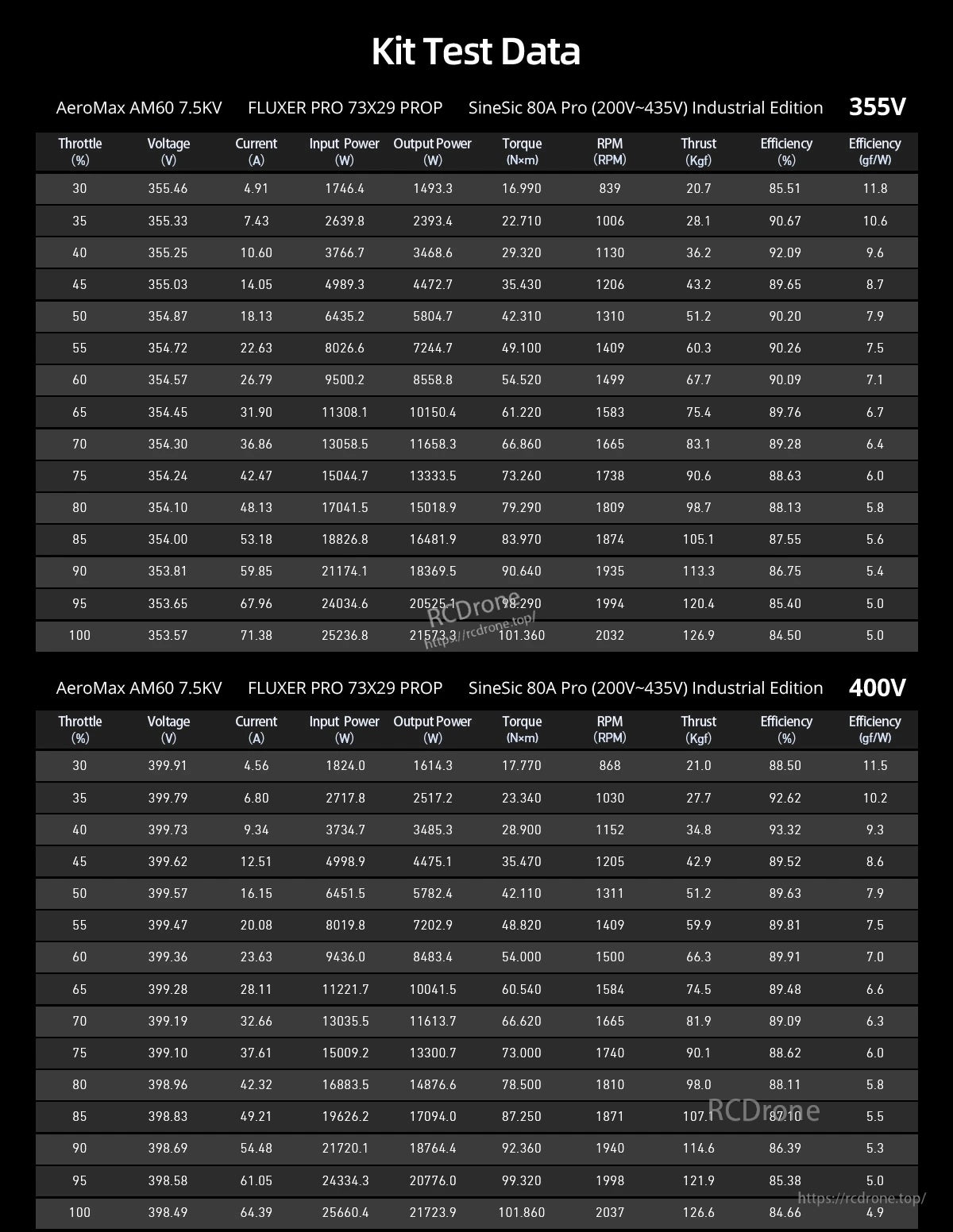

AeroMax AM60 7.5KV কিট পরীক্ষার ডেটা ভোল্টেজ, কারেন্ট, ইনপুট/আউটপুট পাওয়ার, RPM, থ্রাস্ট এবং দক্ষতার জন্য থ্রোটল-ভিত্তিক পড়া তালিকাভুক্ত করে।

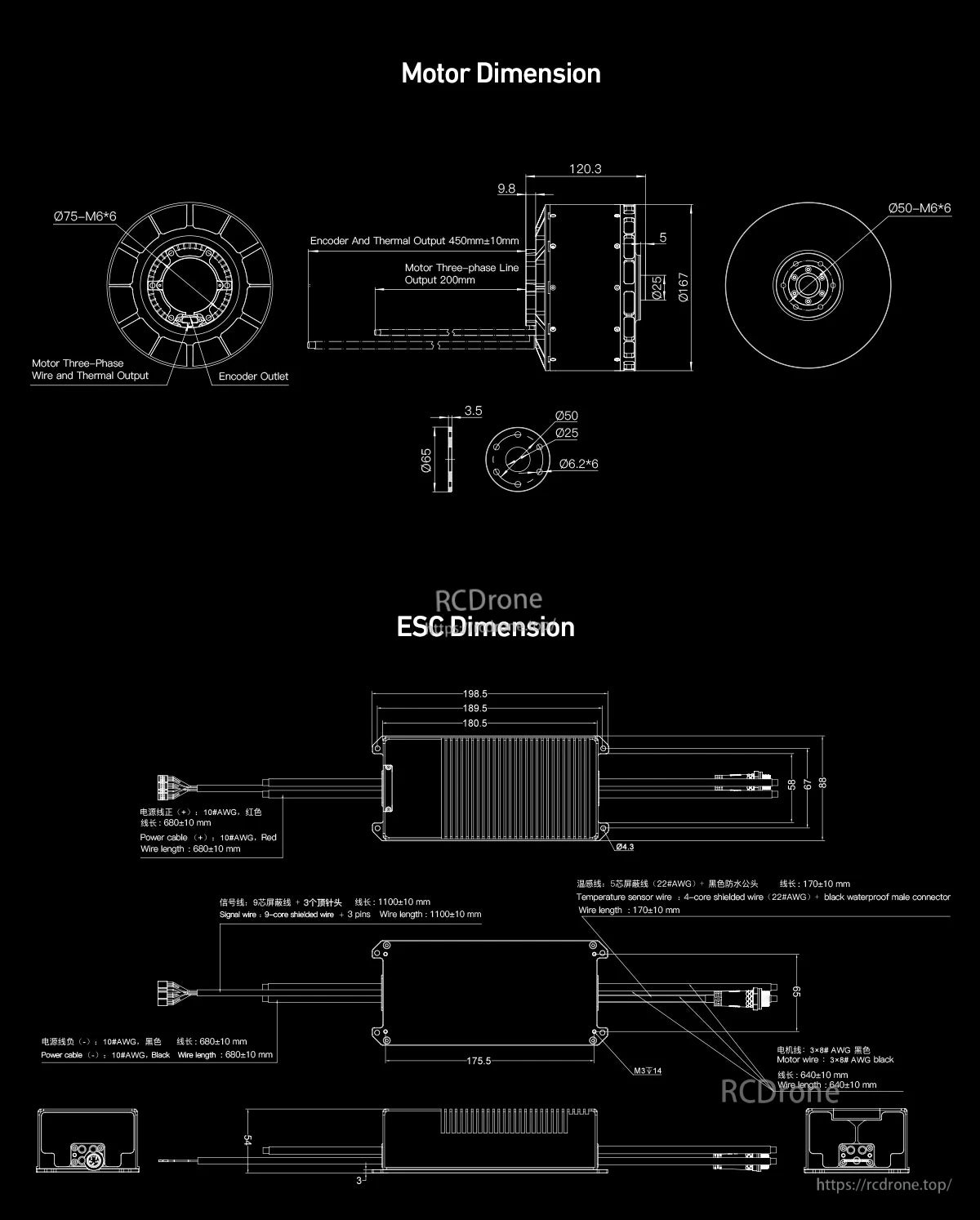

MAD AM60 মোটর এবং ESC মাত্রা ইনস্টলেশনের আগে ফিটমেন্ট, মাউন্টিং পয়েন্ট এবং তারের ক্লিয়ারেন্স নিশ্চিত করতে সহায়তা করে।

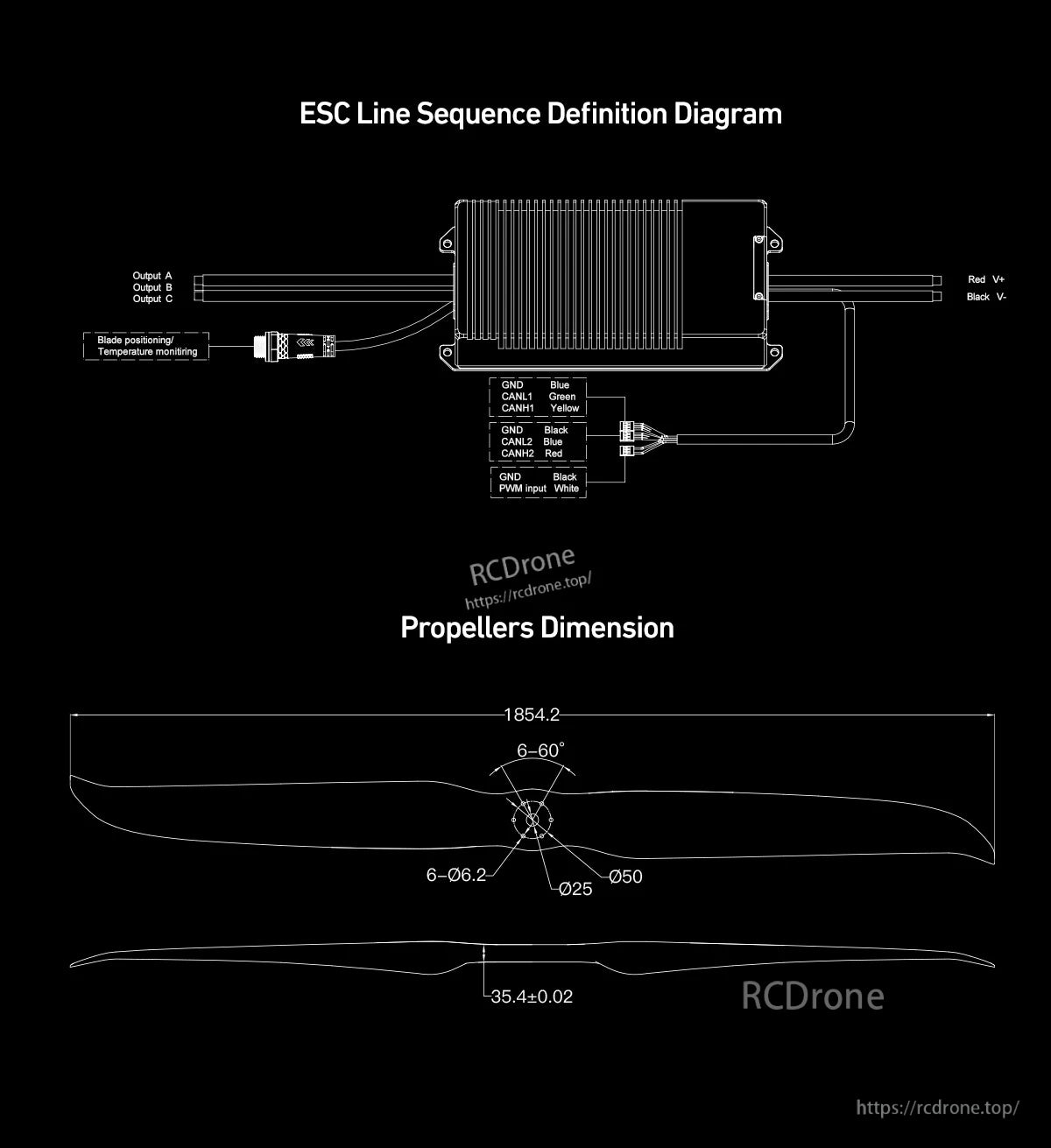

ESC তারের লেবেল এবং প্রপেলার মাত্রার পরিমাপ আপনাকে মোটর লিডগুলি মেলাতে এবং আপনার নির্মাণের জন্য উপযুক্ত প্রপস নির্বাচন করতে সহায়তা করে।

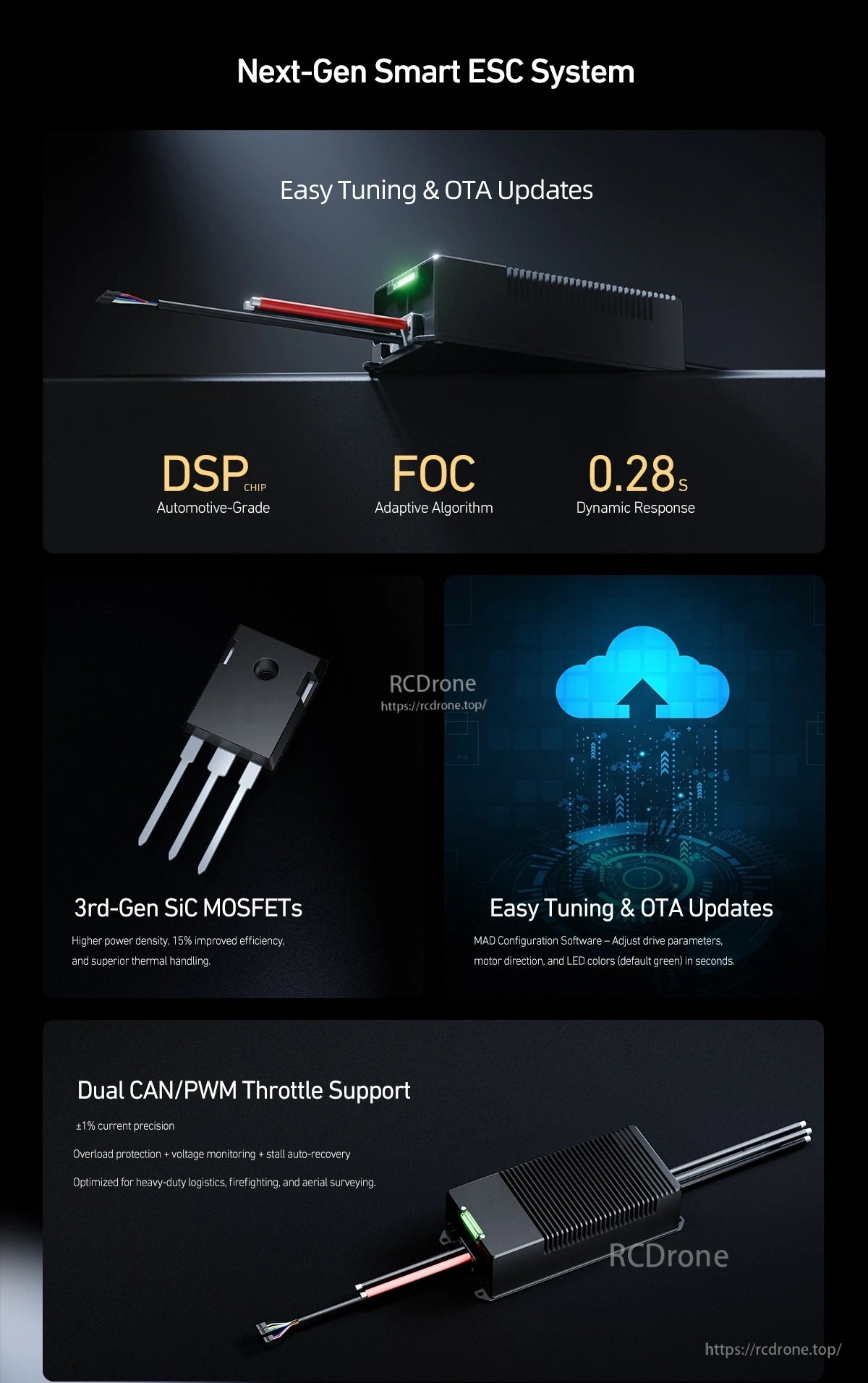

স্মার্ট ESC সিস্টেম OTA আপডেটের মাধ্যমে সহজ টিউনিং সমর্থন করে এবং নমনীয় সেটআপের জন্য ডুয়াল CAN/PWM থ্রোটল সামঞ্জস্য প্রদান করে।

উচ্চ-কার্যক্ষমতার কার্বন ফাইবার প্রপেলারগুলি 3D টুইস্ট ডিজাইন সহ শক্তি, বায়ু-জ্বালানি কার্যকারিতা এবং শব্দ হ্রাসের মধ্যে ভারসাম্য বজায় রাখার লক্ষ্য রাখে।

বিস্তারিত

AeroMax 60 পাওয়ার সিস্টেম কিট একটি বড় প্রপেলারকে একটি মেলানো মোটরের সাথে যুক্ত করে ভারী-লিফট মাল্টিরোটর নির্মাণের জন্য।

MAD AM60 মোটরের বৈশিষ্ট্যগুলির মধ্যে 60 কেজি রেটেড থ্রাস্ট, 126.9 কেজি পিক থ্রাস্ট, ভ্যাকুয়াম-সিল করা কয়েল এবং রিয়েল-টাইম তাপমাত্রা পর্যবেক্ষণ অন্তর্ভুক্ত রয়েছে।

AeroMax 60 কিট ডকুমেন্টেশনে একটি মোটর অপারেশন কার্ভ চার্ট এবং মোটর, ESC, এবং প্রপ সেটআপের জন্য একটি কম্বো স্পেসিফিকেশন টেবিল অন্তর্ভুক্ত রয়েছে।

পরীক্ষার ডেটাতে ভোল্টেজ, কারেন্ট, ইনপুট/আউটপুট পাওয়ার, RPM, থ্রাস্ট, এবং কার্যকারিতা তালিকাভুক্ত রয়েছে AeroMax AM60 7.5KV কিটের জন্য 355V এবং 400V এ।

কিটটিতে মোটর এবং ইএসসি এর বিস্তারিত মাত্রা অন্তর্ভুক্ত রয়েছে যা আপনাকে ফিটমেন্ট নিশ্চিত করতে এবং মাউন্টিং এবং ওয়্যারিং স্পেস পরিকল্পনা করতে সহায়তা করে।

স্পষ্ট ইএসসি তারের লেবেলিং এবং প্রপেলার মাত্রার রেফারেন্সগুলি ইনস্টলেশনের সময় মোটর ওয়্যারিং এবং প্রপ নির্বাচনকে সহজতর করতে সহায়তা করে।

ম্যাড স্মার্ট ইএসসি সিস্টেমটি OTA আপডেটের মাধ্যমে সহজ টিউনিং সমর্থন করে এবং নমনীয় সেটআপের জন্য ডুয়াল CAN/PWM থ্রোটল ইনপুট অফার করে।

উচ্চ-কার্যকারিতা কার্বন ফাইবার প্রপেলারগুলি 40 শক্তি উপকরণের দাবি, 50% উন্নত অ্যান্টি-বার্ন কর্মক্ষমতা এবং 30 ডিবি শব্দ হ্রাস সহ উপস্থাপন করা হয়েছে।

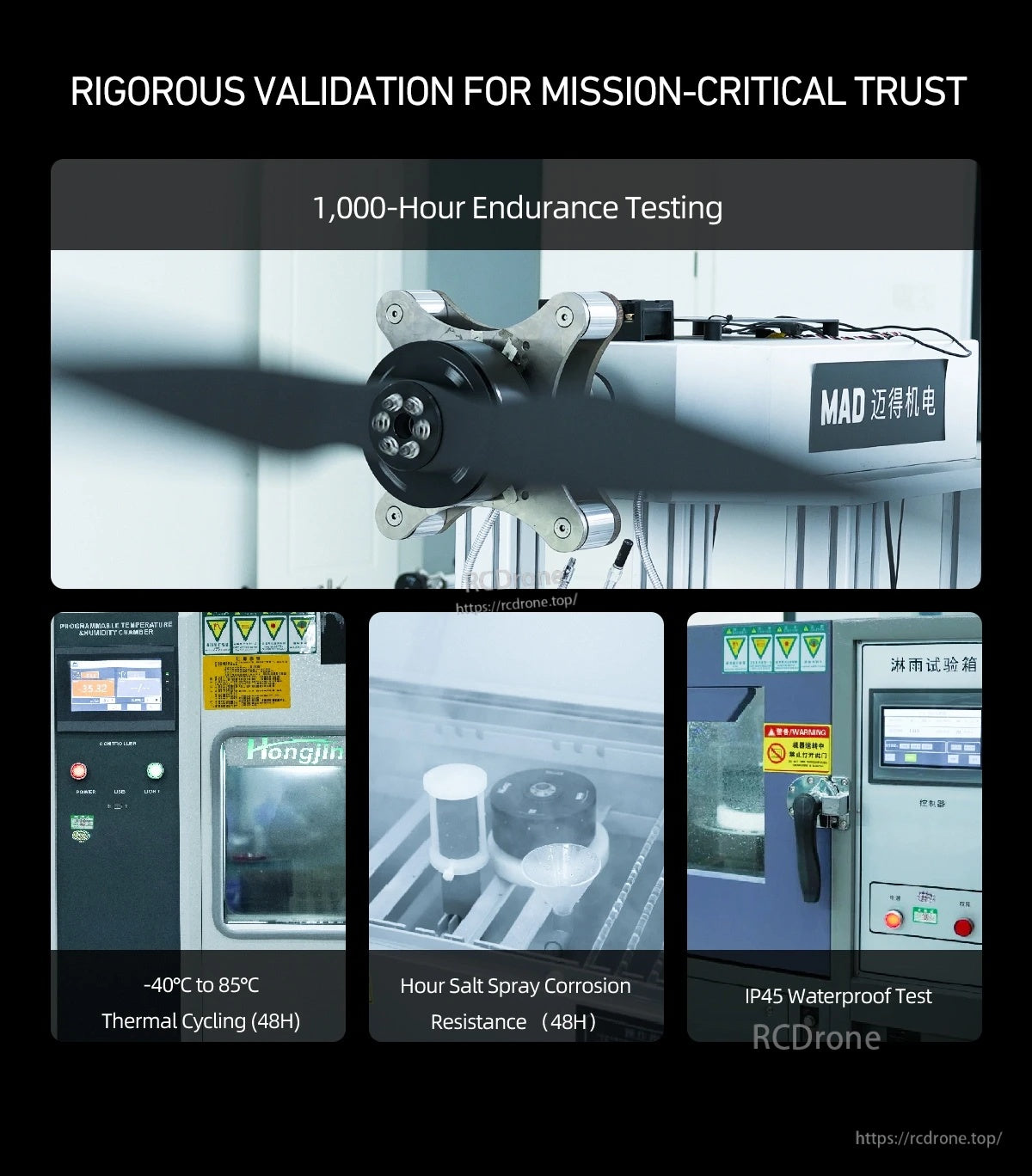

ম্যাড AM60 পাওয়ার সিস্টেমটি সহনশীলতা, তাপীয় সাইক্লিং (-40°C থেকে 85°C), লবণ স্প্রে, এবং IP45 জলরোধী পরীক্ষার রেফারেন্স সহ উপস্থাপন করা হয়েছে।
