MAD AM110 হেভি-লিফ্ট ড্রোন পাওয়ার সিস্টেম কিট AeroMax 110 9KV + SineSic 160A Pro ESC + 73x29ইঞ্চি প্রপ
MAD AM110 হেভি-লিফ্ট ড্রোন পাওয়ার সিস্টেম কিট AeroMax 110 9KV + SineSic 160A Pro ESC + 73x29ইঞ্চি প্রপ
MAD
পিকআপের উপলভ্যতা লোড করা যায়নি
Overview
MAD AM110 ভারী-লিফট ড্রোন পাওয়ার সিস্টেম কিট (AeroMax 110 KIT 9KV) একটি ভারী-লিফট ড্রোন পাওয়ার সিস্টেম কিট যা একটি মোটর, ESC, এবং কার্বন-ফাইবার প্রপেলারকে একত্রিত করে একটি মেলানো প্রপালশন সেটে। কিট A তে একটি PT1000 তাপমাত্রা সেন্সর অন্তর্ভুক্ত রয়েছে। কিট B তে একটি PT1000 তাপমাত্রা সেন্সর এবং ব্লেড পজিশনিংয়ের জন্য একটি এনকোডার ফাংশন অন্তর্ভুক্ত রয়েছে (নির্দিষ্ট স্টপ পজিশনে প্রপেলার লক করে; সামঞ্জস্যপূর্ণ ESC ফার্মওয়্যার প্রয়োজন)।
মূল বৈশিষ্ট্য
- রেটেড থ্রাস্ট: 110 কেজি; পিক থ্রাস্ট: 226.3 কেজি
- প্রস্তাবিত টেকঅফ ওজন: 110 কেজি
- লিথিয়াম সামঞ্জস্যপূর্ণ: 96S (লিপো)
- কার্যকারিতা (কম্বো): 5.7 gf/W
- অপারেটিং তাপমাত্রা (কম্বো): -20~50°C
- আইপি ডিগ্রি (কম্বো): IP45
- মোটর ওজন (ডিজাইন): 10।৭৫ কেজি
- টর্ক বুস্ট: ১৫%
- মোটর নির্মাণ নোট: ২২০°C উচ্চ তাপ প্রতিরোধী তামার প্যাঁচ; UH আর্ক চুম্বক; জাপানি বিয়ারিং; ভ্যাকুয়াম-সিল করা কয়েল; রিয়েল-টাইম তাপমাত্রা পর্যবেক্ষণ
- ESC নিয়ন্ত্রণ এবং যোগাযোগ: ডুয়াল CAN/PWM থ্রোটল সমর্থন; যোগাযোগ ইন্টারফেস CAN*2 (CAN2.0B, 1M bps)
- ESC সিস্টেম নোট: DSP চিপ (অটোমোটিভ-গ্রেড); FOC অভিযোজিত অ্যালগরিদম; ০.২৮ সেকেন্ড গতিশীল প্রতিক্রিয়া; ৩য় প্রজন্মের SiC MOSFETs (১৫% উন্নত দক্ষতা); সহজ টিউনিং & OTA আপডেট; অতিরিক্ত লোড সুরক্ষা + ভোল্টেজ পর্যবেক্ষণ + স্টল স্বয়ংক্রিয় পুনরুদ্ধার; ±১% কারেন্ট নির্ভুলতা
- ভ্যালিডেশন নোট: ১,০০০-ঘণ্টার স্থায়িত্ব পরীক্ষা; -৪০°C থেকে ৮৫°C তাপীয় সাইক্লিং (৪৮ ঘণ্টা); লবণ স্প্রে জারা প্রতিরোধ পরীক্ষা (৪৮ ঘণ্টা); IP45 জলরোধী পরীক্ষা
কিট নির্বাচন, এনকোডার/ফার্মওয়্যার সামঞ্জস্য, বা ইন্টিগ্রেশন প্রশ্নের জন্য, যোগাযোগ করুন https://rcdrone.top/ অথবা support@rcdrone.top.
স্পেসিফিকেশন
কম্বো (AM110-Kit)
| মডেল | AM110-Kit |
| সর্বাধিক থ্রাস্ট | 226.3 কেজি |
| প্রস্তাবিত টেকঅফ ওজন | 110 কেজি |
| লিথিয়াম সামঞ্জস্যপূর্ণ | 96S (Lipo) |
| কার্যকারিতা | 5.7 gf/W |
| অপারেটিং তাপমাত্রা | -20~50°C |
| আইপি ডিগ্রি | আইপি45 |
| ওজন | 14650±100 g |
| পাওয়ার কেবল / দৈর্ঘ্য | 8AWG / 680 mm |
| সিগন্যাল তার | 9পিন / 1230 mm |
মোটর (AM110)
| মডেল | AM110 |
| KV | 9 KV |
| স্লট & পোল | 36N42P |
| মোটরের আকার | D: 196.8 x 144.8 mm |
| কেবল দৈর্ঘ্য | 250 mm (বিস্তৃত ইনামেল তার) |
| ওজন | 10.75 কেজি |
ইএসসি (SineSic 160A Pro)
| মডেল | SineSic 160A Pro (200V~435V) |
| আকার | 212.5*120*68 মিমি |
| ওজন | 2714 গ্রাম |
| রক্ষণের ডিগ্রি | IPX7 |
| নিরবচ্ছিন্ন আউটপুট কারেন্ট | 160A |
| পিক আউটপুট কারেন্ট | 280A (10S) |
| PWM ইনপুট পালস প্রস্থ | 1100~1900us |
| যোগাযোগ ইন্টারফেস | CAN*2 (CAN2.0B, 1M bps) |
প্রপেলার (FLUXER PRO 73X29" PROP)
| মডেল | FLUXER PRO 73X29" PROP |
| প্রপের উপাদান | উচ্চ মানের কার্বন ফাইবার + রেজিন |
| মাউন্টিং মাত্রা | D25–D75 (M8*6), কেন্দ্রের গর্ত D25 |
| ওজন | 1196±50 গ্রাম |

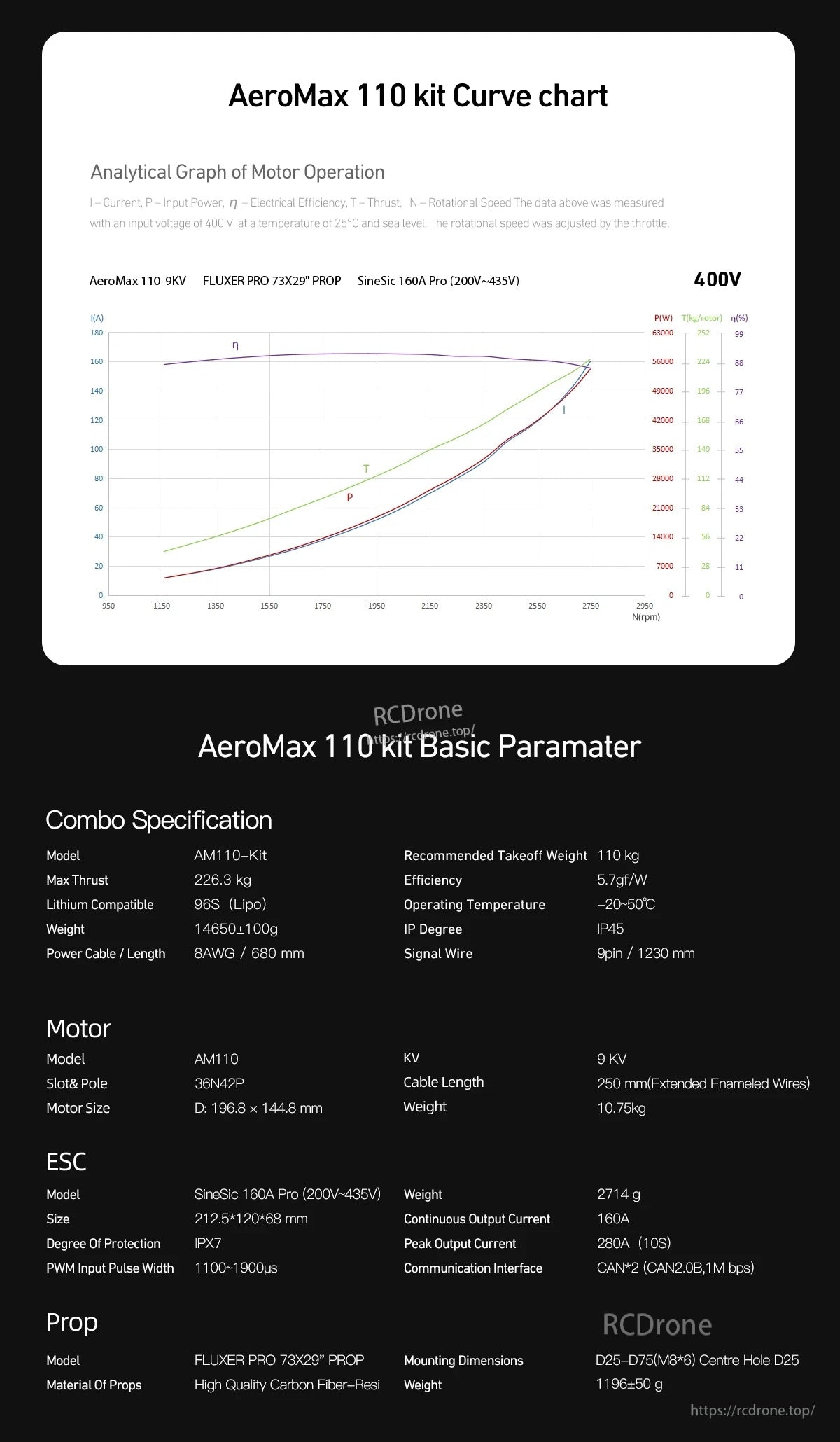

কার্ভ চার্ট (পরীক্ষার শর্ত নোট)
- চার্টের শিরোনাম: AeroMax 110 কিট কার্ভ চার্ট
- মোটর অপারেশনের বিশ্লেষণাত্মক গ্রাফ: I = কারেন্ট, P = ইনপুট পাওয়ার, η = বৈদ্যুতিক দক্ষতা, T = থ্রাস্ট, N = ঘূর্ণন গতি
- 400 V ইনপুট ভোল্টেজে, 25°C তাপমাত্রায় এবং সমুদ্রপৃষ্ঠে পরিমাপ করা হয়েছে; থ্রোটল দ্বারা ঘূর্ণন গতি সমন্বয় করা হয়েছে
- সিস্টেম লেবেল: AeroMax 110 9KV + FLUXER PRO 73X29" PROP + SineSic 160A Pro (200V~435V)
কিট পরীক্ষার তথ্য (355V)
| থ্রোটল (%) | ভোল্টেজ (V) | কারেন্ট (A) | ইনপুট পাওয়ার (W) | আউটপুট পাওয়ার (W) | টর্ক (Nxm) | RPM (RPM) | থ্রাস্ট (kgf) | কার্যকারিতা (%) | কার্যকারিতা (gf/W) |
|---|---|---|---|---|---|---|---|---|---|
| 30 | 355.50 | ১২.৪০ | ৪৪০৮.৯ | ৩৯৭১.০ | ৩২.০০০ | ১১৮৫ | ৩৮.৪ | ৯০.০৭ | ৮.৭ |
| ৩৫ | ৩৫৫.২২ | ১৮.৪৪ | ৬৫৫১.২ | ৫৮৪৭.৮ | ৪১.৭৩০ | ১৩৩৮ | ৫১.৩ | ৮৯.২৬ | ৭.৮ |
| ৪০ | ৩৫৪.৯৭ | ২৫.৩৪ | ৮৯৯৫.৬ | ৮১২৬.৬ | ৫১.৭৭০ | ১৪৯৯ | ৬৫.০ | ৯০.৩৪ | ৭.২ |
| ৪৫ | ৩৫৪.৮২ | ৩২.৯৬ | ১১৬৯৩.৭ | ১০৬৪৫.০ | ৬১.৬৬০ | ১৬৪৯ | ৭৬.৫ | ৯১.০৩ | ৬.৫ |
| ৫০ | ৩৫৪.৫৮ | ৪৩.৬৯ | ১৫৪৯১.৮ | ১৪১২০.৭ | ৭৫.৪৫০ | ১৭৮৭ | ৯২.২ | ৯১.15 | 6.0 |
| 55 | 354.36 | 53.35 | 18906.6 | 17246.8 | 85.850 | 1918 | 107.0 | 91.22 | 5.7 |
| 60 | 353.83 | 65.05 | 23015.8 | 21014.3 | 98.470 | 2038 | 123.7 | 91.30 | 5.4 |
| 65 | 353.58 | 75.84 | 26815.7 | 24412.4 | 108.590 | 2147 | 134.5 | 91.04 | 5.0 |
| 70 | 353.42 | 88.16 | 31158.1 | 28068.4 | 119.690 | 2239 | 149.1 | 90.08 | 4.8 |
| 75 | 352.83 | 101.56 | 35834.9 | 32290.8 | 131.230 | 2350 | 162.9 | 90.11 | 4.5 |
| 80 | 353.14 | 115.10 | 40645.1 | 36340.9 | 142.130 | 2442 | 176.4 | 89.41 | 4.3 |
| 85 | 352.66 | 129.26 | 45585.2 | 40541.8 | 153.270 | 2526 | 188.7 | 88.94 | 4.1 |
| 90 | 352.42 | 144.23 | 50831.2 | 44772.7 | 164.000 | 2607 | 201.0 | 88.08 | 4.0 |
| 95 | 352.23 | 160.19 | 56425.3 | 48751.2 | 175.560 | 2682 | 212.9 | 86.40 | 3. |
| 100 | 351.90 | 161.77 | 56927.6 | 49180.0 | 174.023 | 2689 | 214.2 | 86.39 | 3.8 |
কিট টেস্ট ডেটা (400V)
| থ্রোটল (%) | ভোল্টেজ (V) | কারেন্ট (A) | ইনপুট পাওয়ার (W) | আউটপুট পাওয়ার (W) | টর্ক (Nxm) | RPM (RPM) | থ্রাস্ট (kgf) | কার্যকারিতা (%) | কার্যকারিতা (gf/W) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 30 | 400.50 | 11.68 | 4676.2 | 4061.4 | 33.480 | 1158 | 41.7 | 86.85 | 8.9 | ||||||||||
| 35 | 400.20 | 17.32 | 6932.7 | 6145.5 | 43.870 | 1338 | 55.0 | 88. 65 | 7.9 | ||||||||||
| 40 | 399.80 | 24.07 | 9623.2 | 8646.6 | 55.090 | 1499 | 68.3 | 89.85 | 7.1 | ||||||||||
| 45 | 399.38 | 31.46 | 12564.4 | 11386.7 | 65.960 | 1649 | 82.9 | 90.63 | 6.6 | ||||||||||
| 50 | 398.90 | 40.06 | 15980.3 | 14519.7 | 77.490 | 1789 | 96.7 | 90.86 | 6.1 | ||||||||||
| 55 | 399.10 | 49.17 | 19622.9 | 17842.6 | 88.750 | 1920 | 110.8 | 90.93 | 5.6 | ||||||||||
| 60 | 398.63 | 58.65 | 23380.2 | 21231. | 299.540 | 2037 | 124.2 | 90.81 | 5.3 | ||||||||||
| 65 | 398.49 | 69.42 | 27661.9 | 25060.0 | 111.470 | 2147 | 138.9 | 90.59 | 5.0 | ||||||||||
| 70 | 398.24 | 79.32 | 31589.1 | 28417.2 | 120.870 | 2245 | 150.1 | 89.96 | 4.8 | ||||||||||
| 75 | 397.97 | 91.36 | 36358.9 | 32695.6 | 132.770 | 2352 | 164.2 | 89.93 | 4.5 | ||||||||||
| 80 | 397.65 | 105.24 | 41849.7 | 37286.5 | 145.950 | 2440 | 178.3 | 89.10 | 4. | 3 | |||||||||
| ৮৫ | ৩৯৭.৬৭ | ১১৫.১৭ | ৪৫৮০০.০ | ৪০৫৭৮.৯ | ১৫৩.৬২০ | ২৫২২ | ১৯০.৬ | ৮৮.৬০ | ৪.২ | ||||||||||
| ৯০ | ৩৯৭.১৯ | ১২৭.৯৯ | ৫০৮৩৭.৭ | ৪৪৭৭০.০ | ১৬৩.৯৯০ | ২৬০৭ | ২০৩.৭ | ৮৮.০৭ | ৪.০ | ||||||||||
| ৯৫ | ৩৯৬.৫৭ | ১৪৩.২৭ | ৫৬৮১৫.১ | ৪৯৩৭১.৬ | ১৭৫.৬৫০ | ২৬৮৪ | ২১৪.৪ | ৮৬.৯০ | ৩.৮ | ||||||||||
| ১০০ | ৩৯৬.০০ | ১৫৯.৯৪ | ৬৩৩৩৭.০ | ৫৪১৭৫.৬ | ১৮৮.২৬০ | ২৭৪৮ | ২২৬.৩ | ৮৫.৫৪ | ৩.6 |

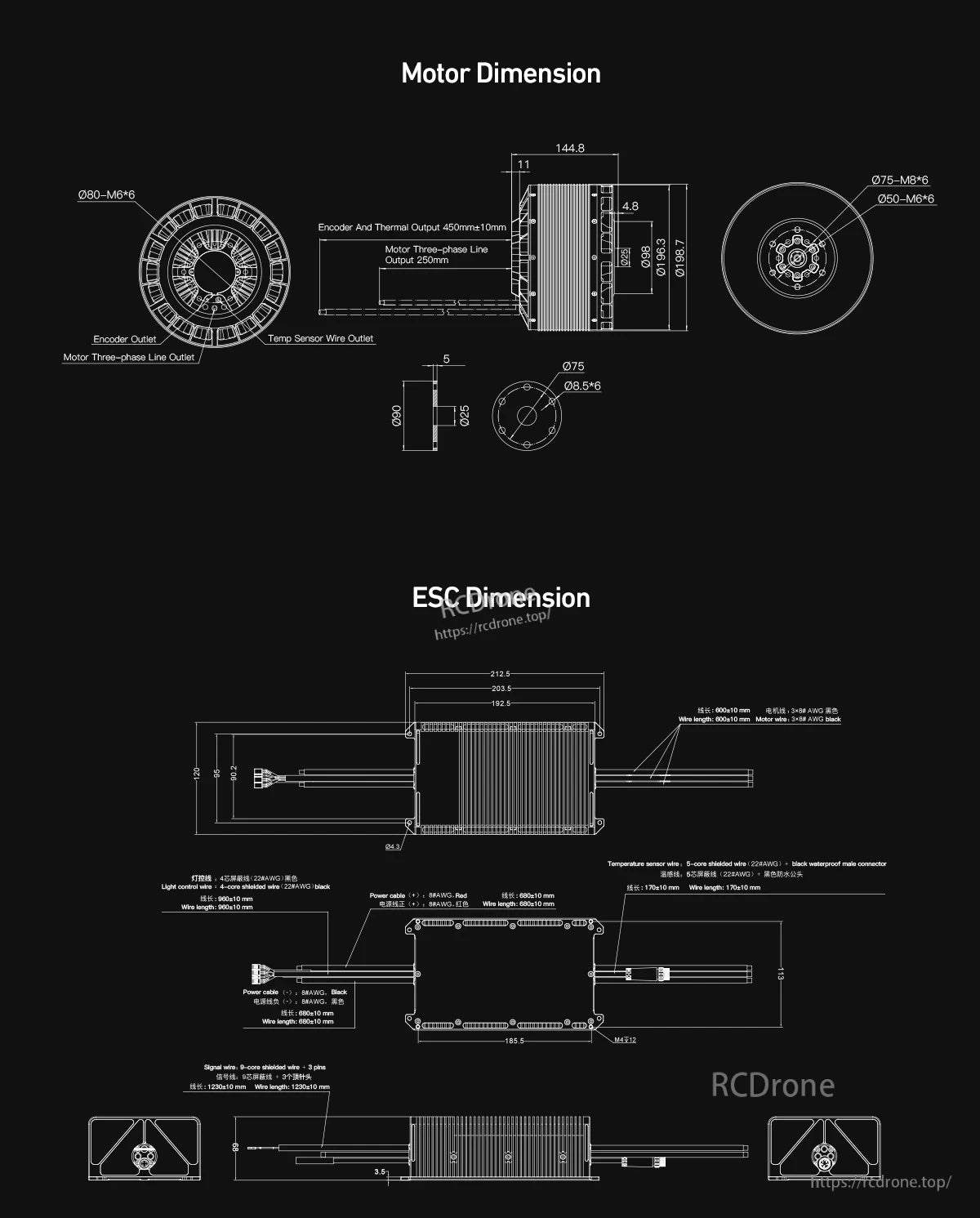

যান্ত্রিক মাত্রা (অতিরিক্ত অঙ্কন)
- মোটরের মাত্রার কলআউট: Ø80–M6*6; Ø75–M8*6; Ø50–M6*6; মোটর তিন-ফেজ লাইন আউটপুট 250 মিমি; এনকোডার এবং তাপীয় আউটপুট 450 মিমি±10 মিমি
- প্রপেলার মাত্রার কলআউট: 1854.2; 6–60°; 6–Ø8.2; Ø25; Ø75; 35.4±0.02

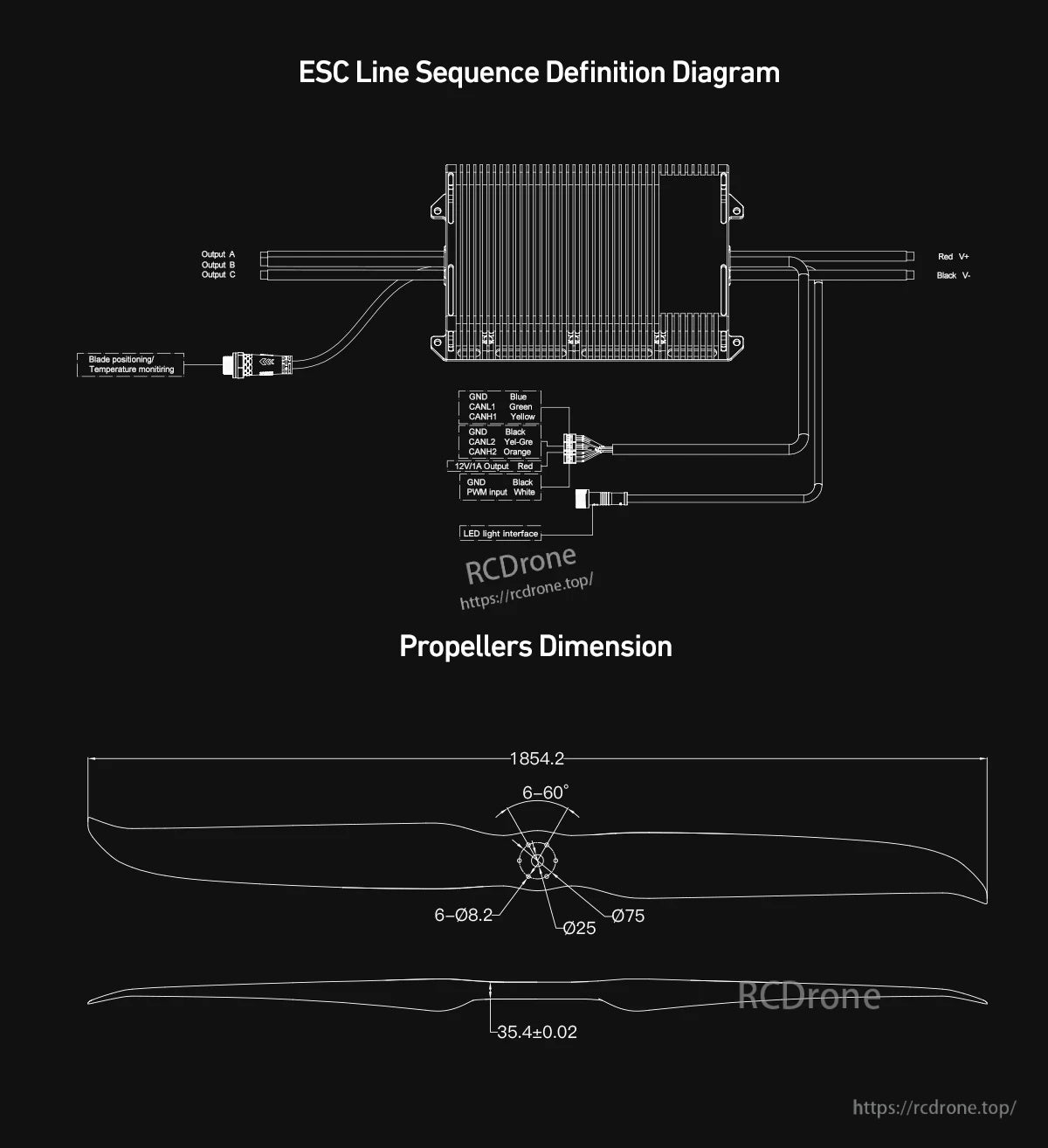

ESC লাইন সিকোয়েন্স / ইন্টারফেস (ডায়াগ্রাম লেবেল)
- ত্রি-ফেজ আউটপুট: আউটপুট A, আউটপুট B, আউটপুট C
- পাওয়ার লিড: লাল V+, কালো V-
- ফাংশন লেবেল করা: ব্লেড পজিশনিং / তাপমাত্রা মনিটরিং; LED লাইট ইন্টারফেস
| সিগন্যাল | তারের রঙ |
|---|---|
| GND | নীল |
| CAN1 | সবুজ |
| GND | হলুদ |
| CAN1 | কালো |
| CAN2_Yel | হলুদ |
| CAN2_Gre | সবুজ |
| CAN2_Org | কমলা |
| 12V-A আউটপুট | লাল |
| GND | কালো |
| PWM ইনপুট | সাদা |
কি অন্তর্ভুক্ত
- মোটর x 1 পিস
- ইএসসি x 1 পিস
- প্রপেলার x 1 পিস
অ্যাপ্লিকেশন
- ভারী-লিফট মাল্টিরোটর প্রপালশন (ম্যাচ করা মোটর + ইএসসি + প্রপ সেট)
- ড্রোন ডেলিভারি এবং লজিস্টিক্স
- এয়ারিয়াল ম্যাপিং এবং জরিপ
- জননিরাপত্তা সমর্থন এবং উচ্চ থ্রাস্ট-টু-ওয়েট প্রপালশন প্রয়োজনীয় শিল্প অপারেশন
বিস্তারিত

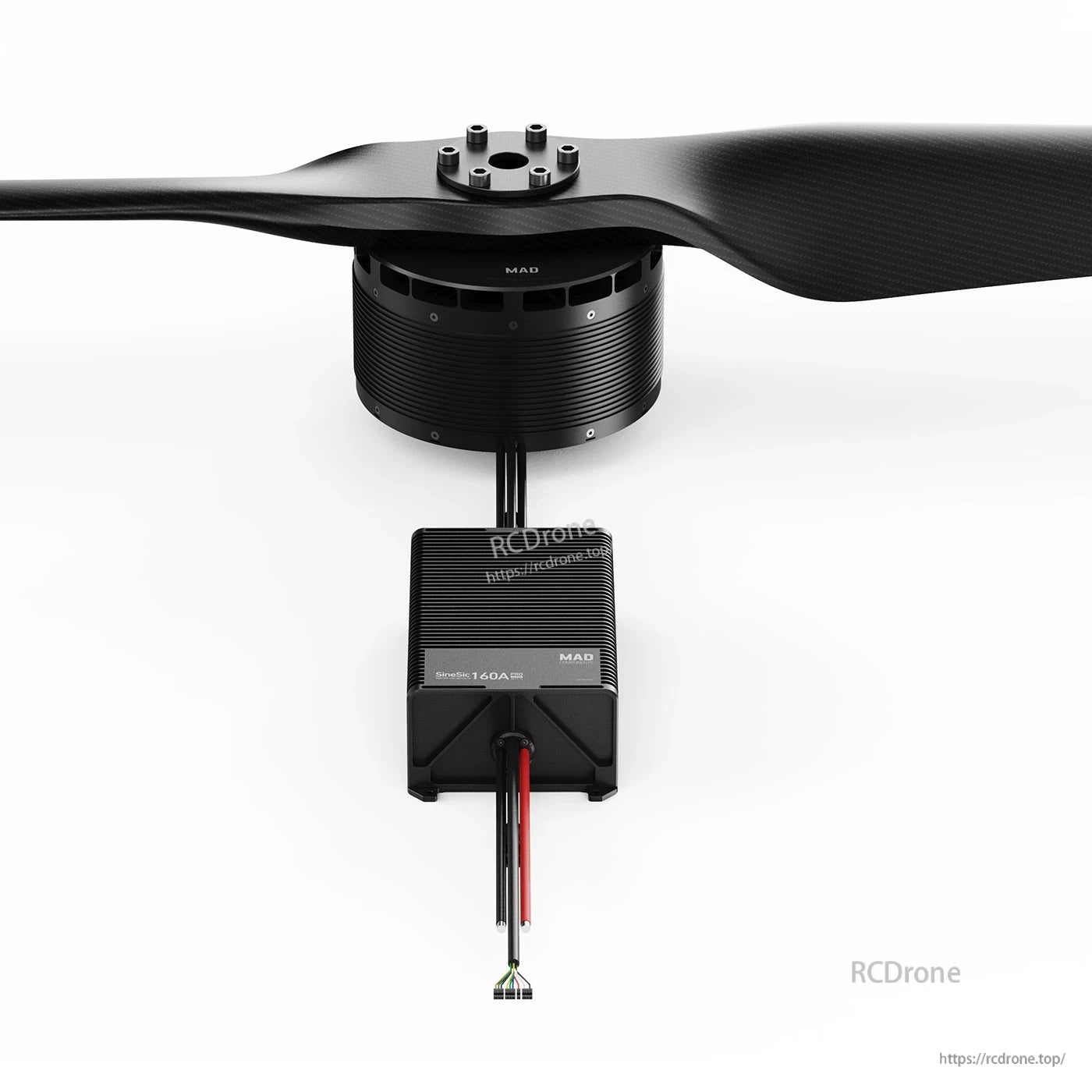

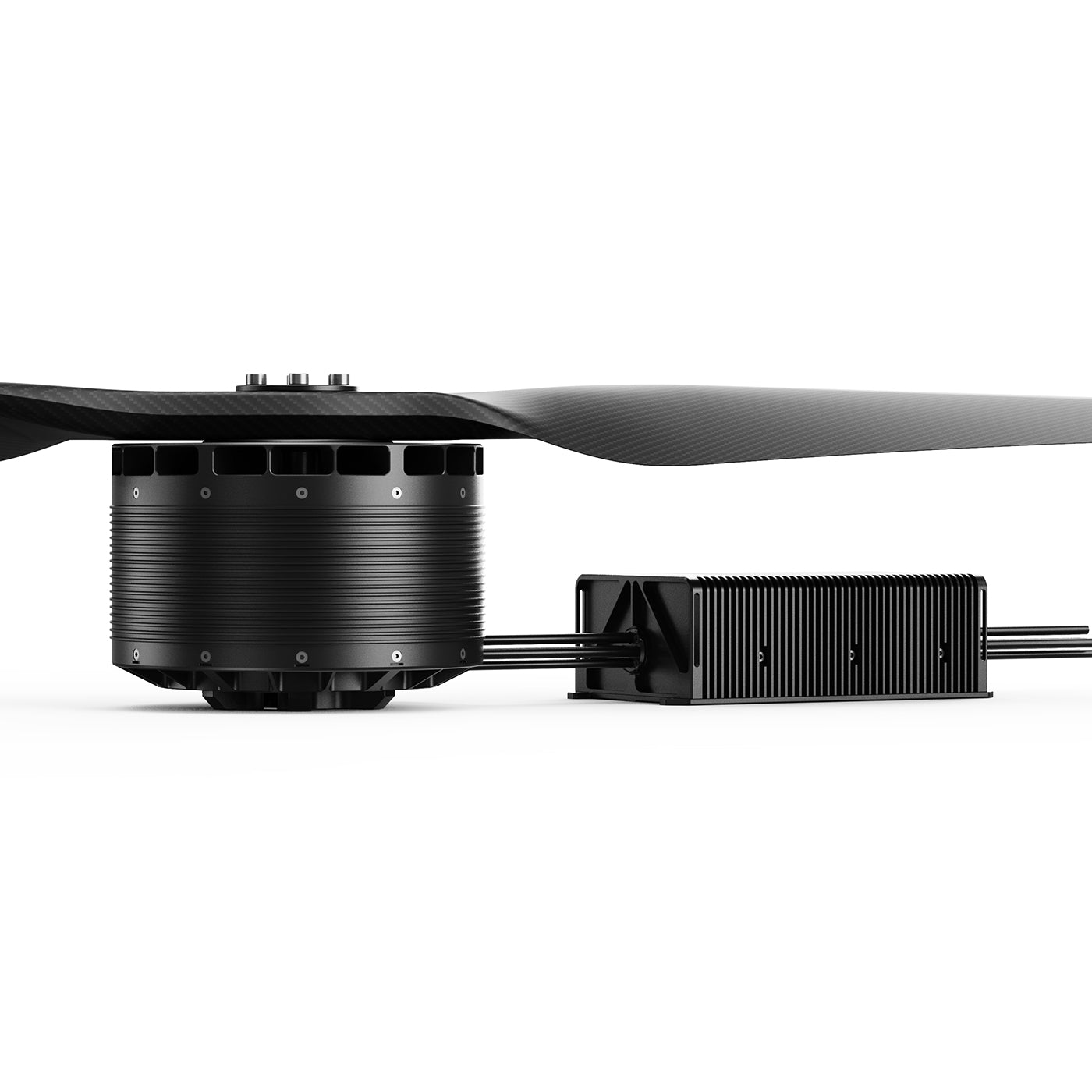

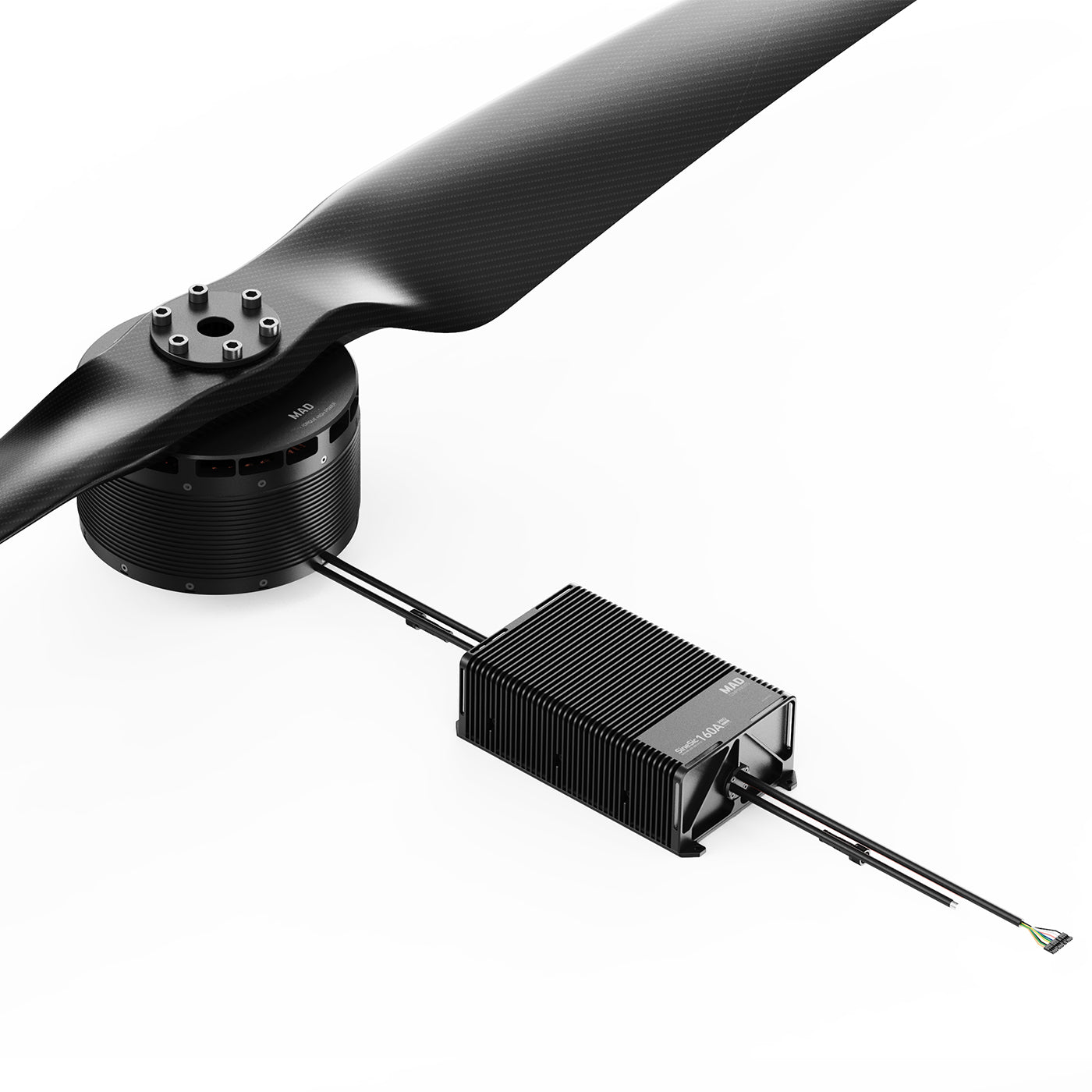

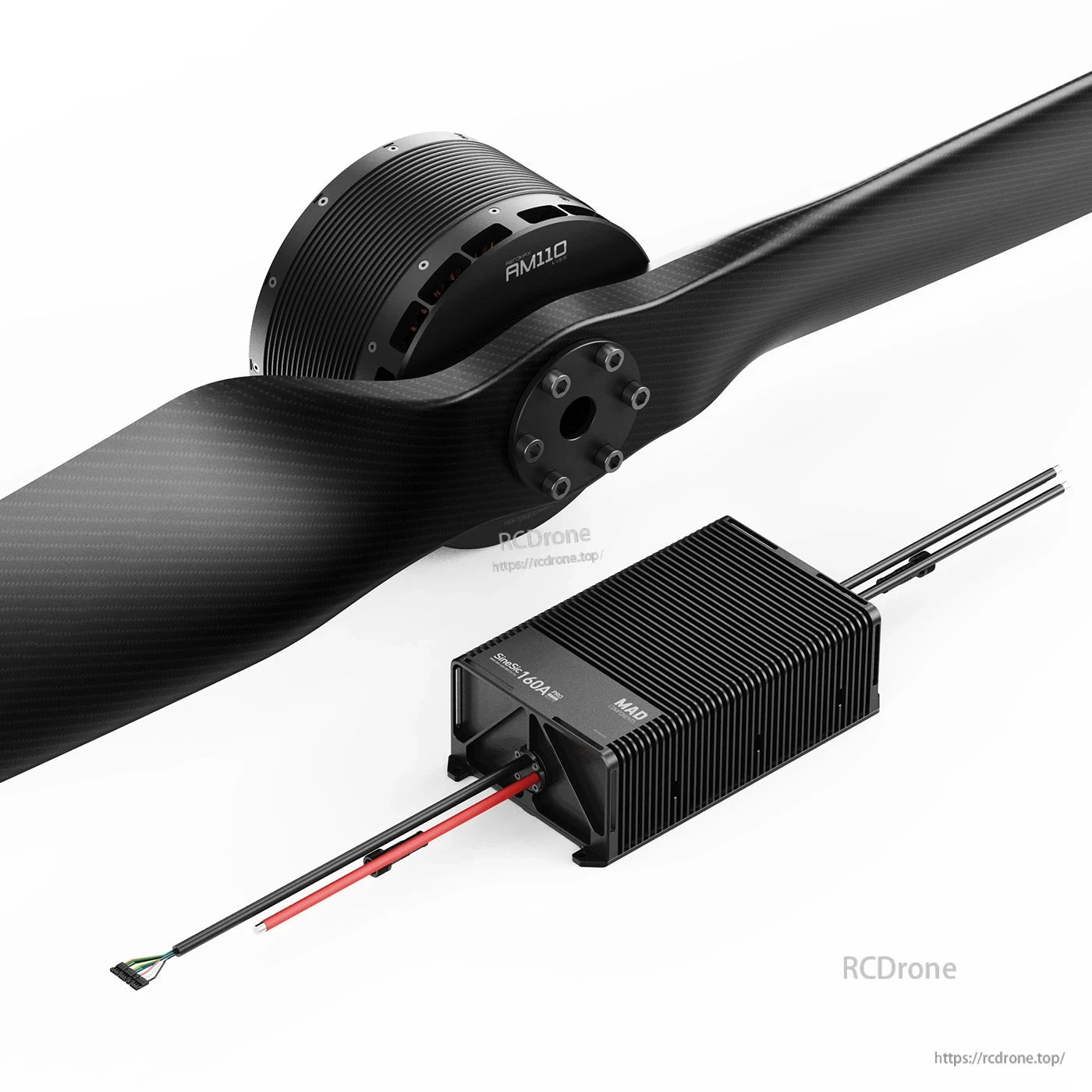

এয়ারোম্যাক্স 110 কিট 9কেভি একটি বড় প্রপেলার এবং মোটরকে একটি ওয়্যারড ইএসসি মডিউলের সাথে যুক্ত করে একটি পরিষ্কার ভারী-লিফট পাওয়ার সেটআপের জন্য।
AeroMax 110 মোটর 110 কেজি রেটেড থ্রাস্ট, 226.3 কেজি পিক থ্রাস্ট, ভ্যাকুয়াম-সিলড কয়েল এবং রিয়েল-টাইম তাপমাত্রা মনিটরিং সহ উপস্থাপন করা হয়েছে।
AeroMax 110 কিটের প্যারামিটারগুলি 9 kV মোটর, SineSic 160A Pro ESC এবং প্রপ সাইজিং এর বিবরণ দেয় যা তারের পরিকল্পনা এবং সেটআপে সহায়তা করে।

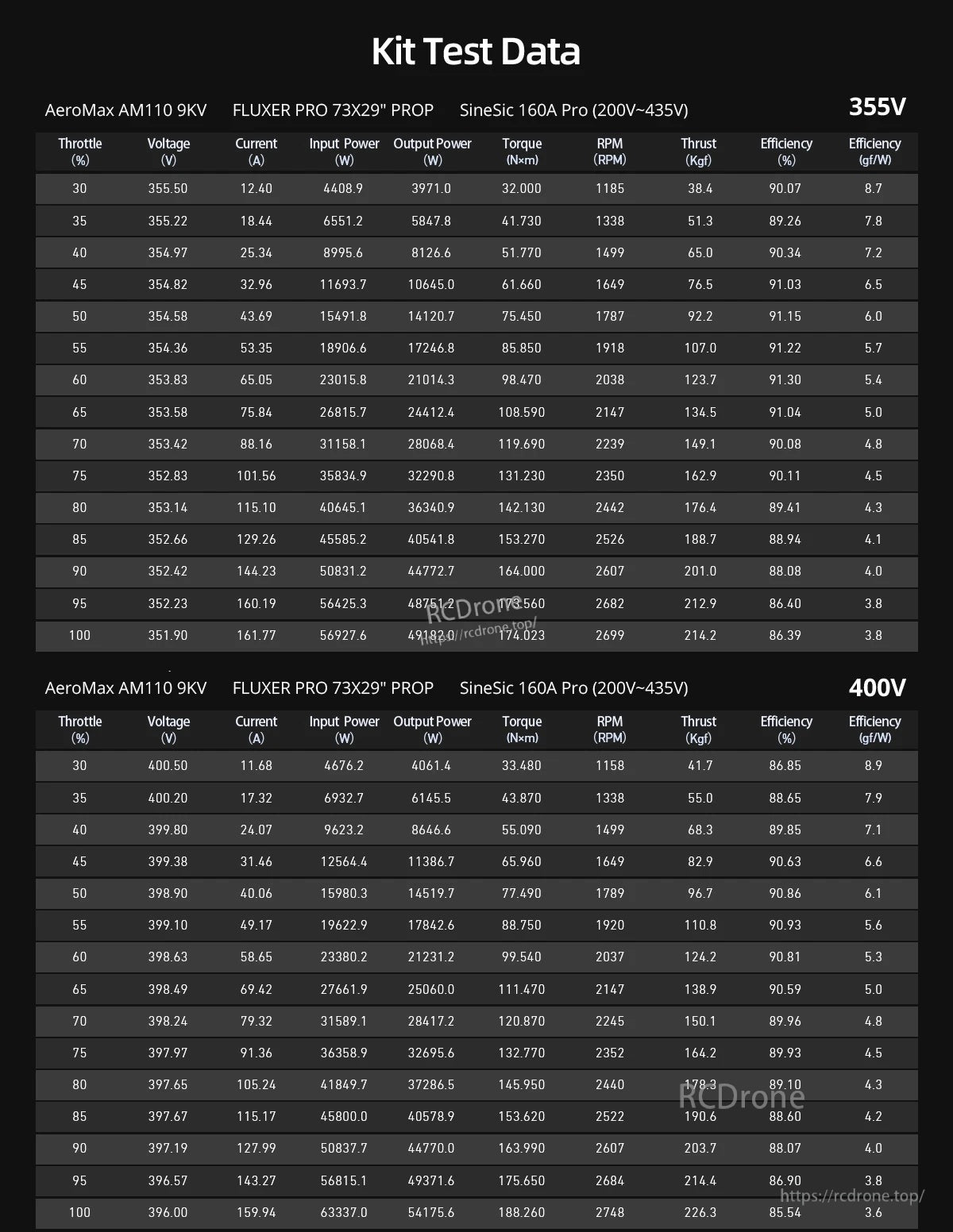

AeroMax AM110 9KV একটি SineSic 160A Pro (200V–435V) ESC এবং 73x29 প্রপ সহ 355V এবং 400V থ্রোটল-বাই-থ্রোটল টেস্ট ডেটা RPM, থ্রাস্ট এবং দক্ষতার জন্য অন্তর্ভুক্ত করে।
মোটর এবং ESC মাত্রার বিবরণ AM110 পাওয়ার সিস্টেম নির্মাণের জন্য মাউন্টিং, ক্লিয়ারেন্স এবং তারের লেআউট পরিকল্পনায় সহায়তা করে।
কিটটিতে সঠিক মোটর এবং পাওয়ার সংযোগের জন্য একটি ESC তারের লেআউট অন্তর্ভুক্ত রয়েছে, পাশাপাশি ফিট চেকের জন্য একটি মাত্রাবদ্ধ প্রপেলার আউটলাইন।
SineSic 160A Pro ESC একটি ফিনড অ্যালুমিনিয়াম কেস বৈশিষ্ট্যযুক্ত যা ডুয়াল CAN/PWM থ্রোটল সমর্থন সহ OTA টিউনিং এবং আপডেটের সুবিধা প্রদান করে যা সেটআপকে সহজ করে।
কিটের কার্বন ফাইবার প্রপেলার ডিজাইন একটি জীববৈচিত্র্য অনুপ্রাণিত এয়ারফয়েল প্রোফাইল ব্যবহার করে এবং এটি ভারী-লিফট ড্রোন সেটআপের জন্য 52–73 ইঞ্চি ব্যাসের আকারে উপলব্ধ।

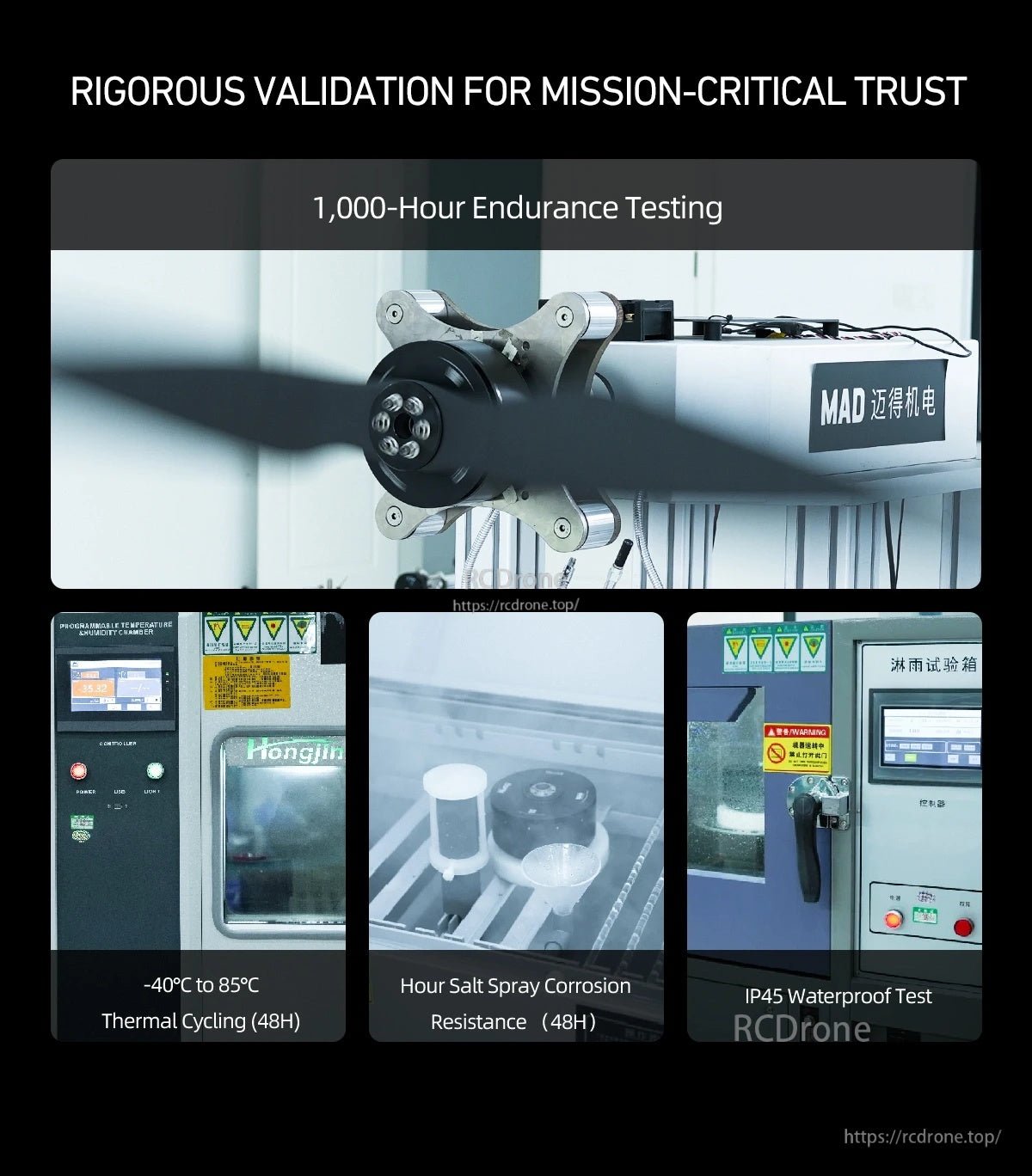

MAD AeroMax 110 সিস্টেমটি 1,000-ঘণ্টার স্থায়িত্ব পরীক্ষার, -40°C থেকে 85°C তাপীয় সাইক্লিং, 48-ঘণ্টার লবণ স্প্রে প্রতিরোধ এবং IP45 জলরোধী পরীক্ষার মাধ্যমে যাচাইকৃত।
